2014 山东省聊城市中考物理真题及答案
选择题(共 40 分)
一、单项选择题(本题包括 8 个小题;每小题 3 分,共 24 分。每小题只有一个选项符合题
意,多选或不选的均得 0 分)
1.下列物理量的单位,属于压强单位的是(
A.m/s
2.使用下列光学器材,能使物体成正立放大虚像的是(
A.放大镜 B.照相机
3.在下图所示的物理学家中,没有..用其名字命名物理量单位的是(
B.kg/m3 C.N/kg
D.N/m2
C.幻灯机
D.平面镜
)
)
)
4.下列物态变化中属于放热的是(
)
5.将你的文具盒或直尺的一端抬起形成一个斜面,把你的橡皮放在斜面的顶端如图所示,
改变斜面的倾角,由静止释放后的橡皮沿斜面下滑,对应橡皮的下滑过程,下列说法正确
的是(
)
A.橡皮所受支持力做了功 B.橡皮的机械能增加了
C.橡皮所受的重力做了功 D.橡皮的动能不变
6.如图所示,L 为带动线圈转动的摇把,图中 表示指针可来回摆动的电流表,关于此工作
原理图,下列说法正确的是(
)
A.这是电动机的工作原理图
B.用该原理可制成手摇发电机,转动摇把 L 让线圈转起来,电流表的指针来回摆动
C.用该原理可制成手摇发电机,如果只拿掉电流表,其他电路连接不变,转动摇把 L 让线圈
转动,线圈中会产生电流
D.用该原理制成的机器正常工作时,电能转化为机械能
7.通过实验,得到了 a、b、c 三个实心体的 m-V 图象如图所示,分析图象可知(
)
A.a 物质的密度最小
B.a 物质的密度是 c 的两倍
C.b 物质的密度是 1.0×103 kg/m3
D.同种物质组成的物体,质量越大,密度越大

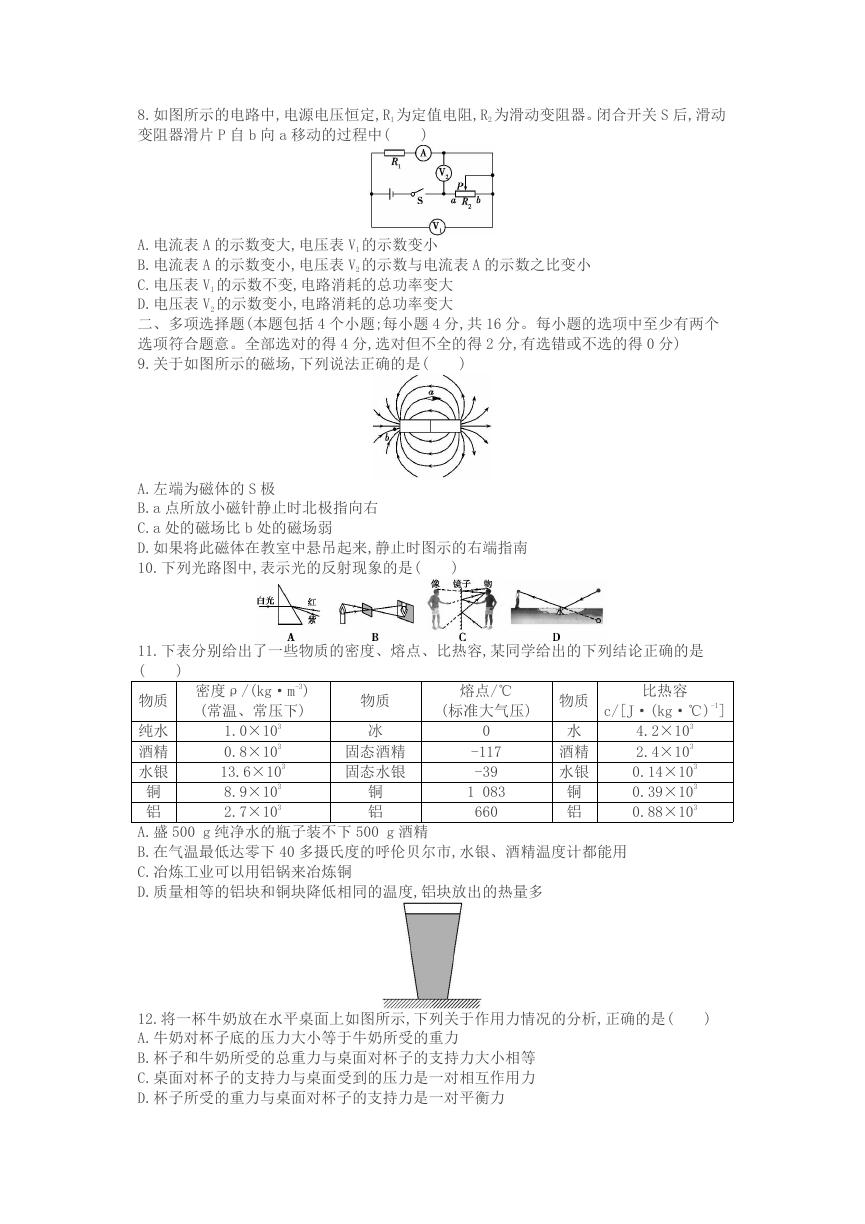

8.如图所示的电路中,电源电压恒定,R1 为定值电阻,R2 为滑动变阻器。闭合开关 S 后,滑动
变阻器滑片 P 自 b 向 a 移动的过程中(
)
A.电流表 A 的示数变大,电压表 V1 的示数变小
B.电流表 A 的示数变小,电压表 V2 的示数与电流表 A 的示数之比变小
C.电压表 V1 的示数不变,电路消耗的总功率变大
D.电压表 V2 的示数变小,电路消耗的总功率变大
二、多项选择题(本题包括 4 个小题;每小题 4 分,共 16 分。每小题的选项中至少有两个
选项符合题意。全部选对的得 4 分,选对但不全的得 2 分,有选错或不选的得 0 分)
9.关于如图所示的磁场,下列说法正确的是(
)
A.左端为磁体的 S 极
B.a 点所放小磁针静止时北极指向右
C.a 处的磁场比 b 处的磁场弱
D.如果将此磁体在教室中悬吊起来,静止时图示的右端指南
10.下列光路图中,表示光的反射现象的是(
)
11.下表分别给出了一些物质的密度、熔点、比热容,某同学给出的下列结论正确的是
(
)
物质
纯水
酒精
水银
铜
铝
密度ρ/(kg·m-3)
(常温、常压下)
1.0×103
0.8×103
13.6×103
8.9×103
2.7×103
物质
冰
固态酒精
固态水银
铜
铝
熔点/℃
(标准大气压)
0
-117
-39
1 083
660
物质
水
酒精
水银
铜
铝
比热容
c/[J·(kg·℃)-1]
4.2×103
2.4×103
0.14×103
0.39×103
0.88×103
A.盛 500 g 纯净水的瓶子装不下 500 g 酒精
B.在气温最低达零下 40 多摄氏度的呼伦贝尔市,水银、酒精温度计都能用
C.冶炼工业可以用铝锅来冶炼铜
D.质量相等的铝块和铜块降低相同的温度,铝块放出的热量多
12.将一杯牛奶放在水平桌面上如图所示,下列关于作用力情况的分析,正确的是(
A.牛奶对杯子底的压力大小等于牛奶所受的重力
B.杯子和牛奶所受的总重力与桌面对杯子的支持力大小相等
C.桌面对杯子的支持力与桌面受到的压力是一对相互作用力
D.杯子所受的重力与桌面对杯子的支持力是一对平衡力
)

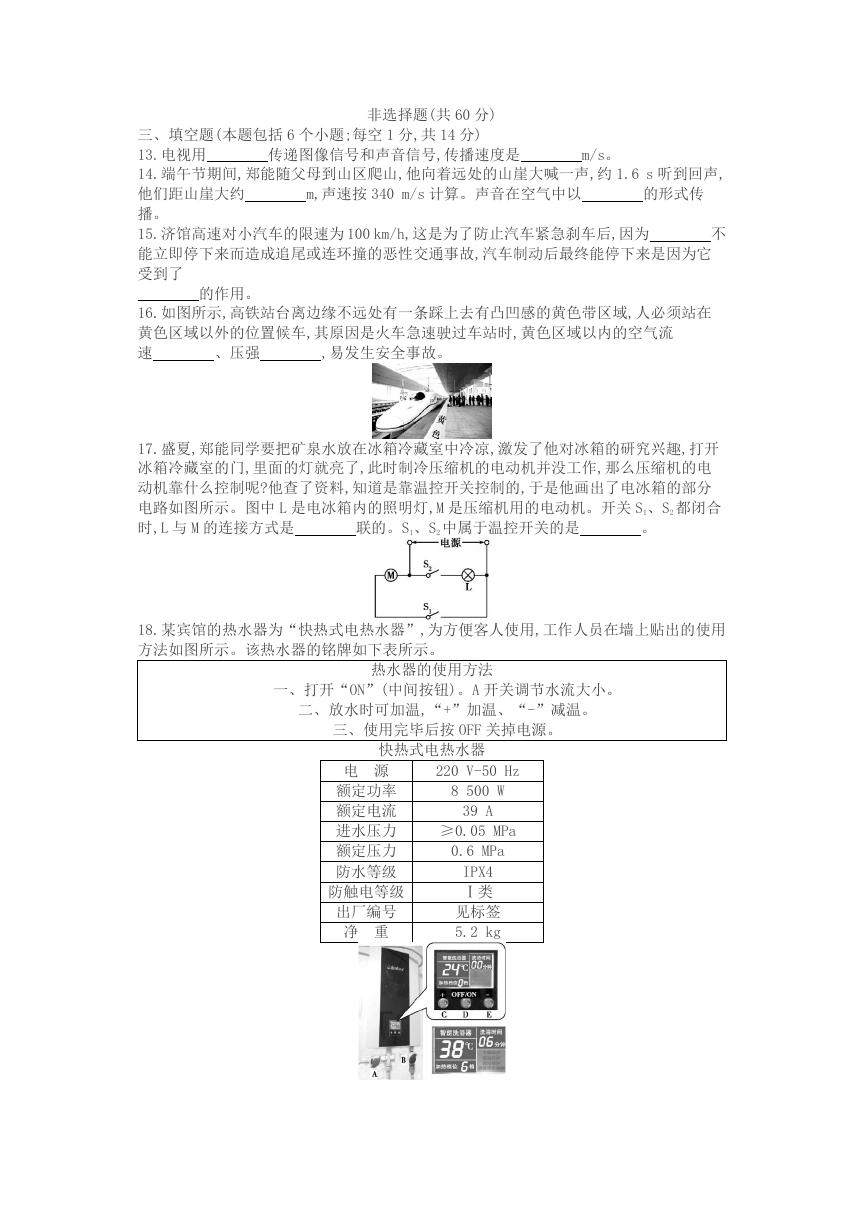

非选择题(共 60 分)
m/s。
传递图像信号和声音信号,传播速度是
三、填空题(本题包括 6 个小题;每空 1 分,共 14 分)
13.电视用
14.端午节期间,郑能随父母到山区爬山,他向着远处的山崖大喊一声,约 1.6 s 听到回声,
他们距山崖大约
播。
15.济馆高速对小汽车的限速为 100 km/h,这是为了防止汽车紧急刹车后,因为
能立即停下来而造成追尾或连环撞的恶性交通事故,汽车制动后最终能停下来是因为它
受到了
m,声速按 340 m/s 计算。声音在空气中以
的形式传
不
的作用。
16.如图所示,高铁站台离边缘不远处有一条踩上去有凸凹感的黄色带区域,人必须站在
黄色区域以外的位置候车,其原因是火车急速驶过车站时,黄色区域以内的空气流
速
,易发生安全事故。
、压强
17.盛夏,郑能同学要把矿泉水放在冰箱冷藏室中冷凉,激发了他对冰箱的研究兴趣,打开
冰箱冷藏室的门,里面的灯就亮了,此时制冷压缩机的电动机并没工作,那么压缩机的电
动机靠什么控制呢?他查了资料,知道是靠温控开关控制的,于是他画出了电冰箱的部分
电路如图所示。图中 L 是电冰箱内的照明灯,M 是压缩机用的电动机。开关 S1、S2 都闭合
时,L 与 M 的连接方式是
联的。S1、S2 中属于温控开关的是
。
18.某宾馆的热水器为“快热式电热水器”,为方便客人使用,工作人员在墙上贴出的使用
方法如图所示。该热水器的铭牌如下表所示。
热水器的使用方法
一、打开“ON”(中间按钮)。A 开关调节水流大小。
二、放水时可加温,“+”加温、“-”减温。
三、使用完毕后按 OFF 关掉电源。
快热式电热水器
电 源
额定功率
额定电流
进水压力
额定压力
防水等级
防触电等级
出厂编号
净 重
220 V-50 Hz
8 500 W
39 A
≥0.05 MPa
0.6 MPa
IPX4
Ⅰ类
见标签
5.2 kg

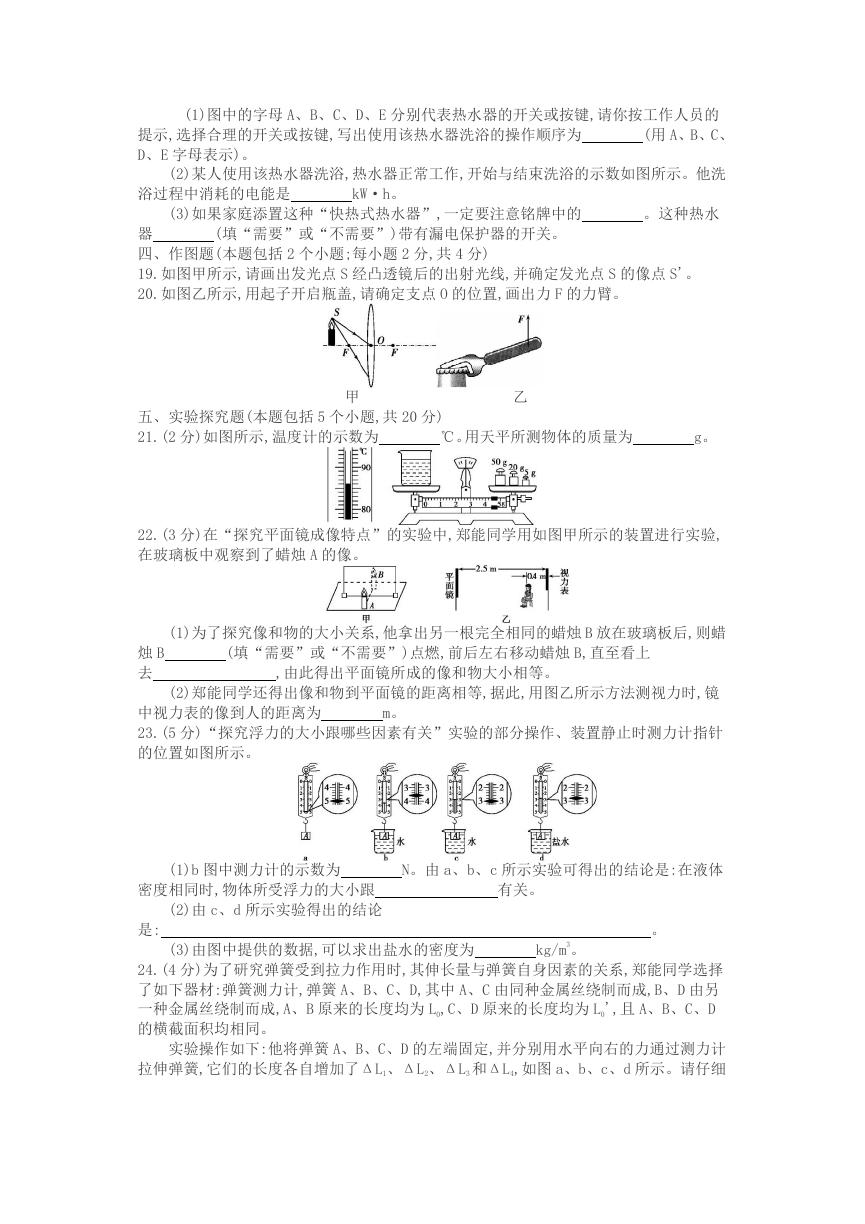

(1)图中的字母 A、B、C、D、E 分别代表热水器的开关或按键,请你按工作人员的
提示,选择合理的开关或按键,写出使用该热水器洗浴的操作顺序为
D、E 字母表示)。
(用 A、B、C、
(2)某人使用该热水器洗浴,热水器正常工作,开始与结束洗浴的示数如图所示。他洗
浴过程中消耗的电能是
kW·h。
(3)如果家庭添置这种“快热式热水器”,一定要注意铭牌中的
。这种热水
(填“需要”或“不需要”)带有漏电保护器的开关。
器
四、作图题(本题包括 2 个小题;每小题 2 分,共 4 分)
19.如图甲所示,请画出发光点 S 经凸透镜后的出射光线,并确定发光点 S 的像点 S'。
20.如图乙所示,用起子开启瓶盖,请确定支点 O 的位置,画出力 F 的力臂。
五、实验探究题(本题包括 5 个小题,共 20 分)
21.(2 分)如图所示,温度计的示数为
℃。用天平所测物体的质量为
g。
甲
乙
22.(3 分)在“探究平面镜成像特点”的实验中,郑能同学用如图甲所示的装置进行实验,
在玻璃板中观察到了蜡烛 A 的像。
(1)为了探究像和物的大小关系,他拿出另一根完全相同的蜡烛 B 放在玻璃板后,则蜡
烛 B
去
(填“需要”或“不需要”)点燃,前后左右移动蜡烛 B,直至看上
,由此得出平面镜所成的像和物大小相等。
(2)郑能同学还得出像和物到平面镜的距离相等,据此,用图乙所示方法测视力时,镜
中视力表的像到人的距离为
23.(5 分)“探究浮力的大小跟哪些因素有关”实验的部分操作、装置静止时测力计指针
的位置如图所示。
m。
(1)b 图中测力计的示数为
N。由 a、b、c 所示实验可得出的结论是:在液体
密度相同时,物体所受浮力的大小跟
(2)由 c、d 所示实验得出的结论
是:
有关。
。
(3)由图中提供的数据,可以求出盐水的密度为
kg/m3。
24.(4 分)为了研究弹簧受到拉力作用时,其伸长量与弹簧自身因素的关系,郑能同学选择
了如下器材:弹簧测力计,弹簧 A、B、C、D,其中 A、C 由同种金属丝绕制而成,B、D 由另
一种金属丝绕制而成,A、B 原来的长度均为 L0,C、D 原来的长度均为 L0',且 A、B、C、D
的横截面积均相同。
实验操作如下:他将弹簧 A、B、C、D 的左端固定,并分别用水平向右的力通过测力计
拉伸弹簧,它们的长度各自增加了ΔL1、ΔL2、ΔL3 和ΔL4,如图 a、b、c、d 所示。请仔细

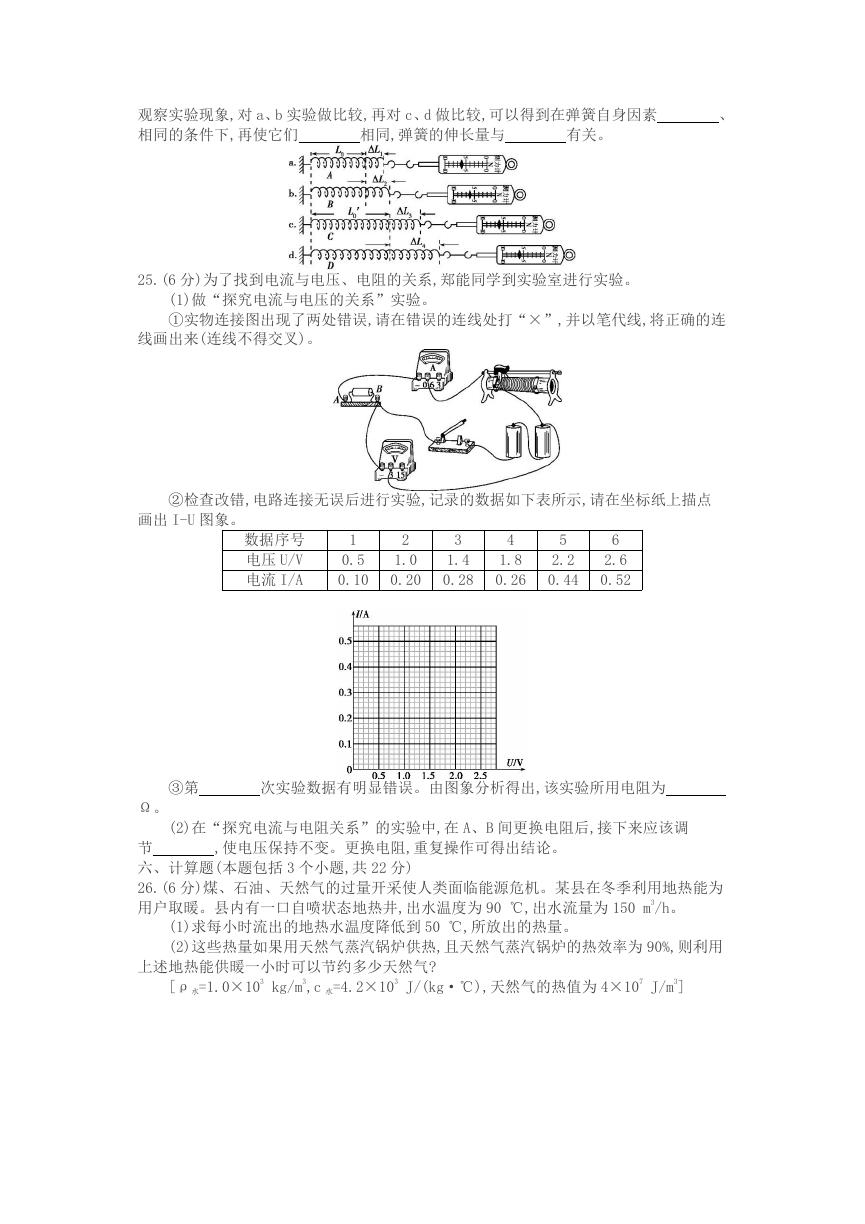

观察实验现象,对 a、b 实验做比较,再对 c、d 做比较,可以得到在弹簧自身因素
相同的条件下,再使它们
相同,弹簧的伸长量与
有关。
、
25.(6 分)为了找到电流与电压、电阻的关系,郑能同学到实验室进行实验。
(1)做“探究电流与电压的关系”实验。
①实物连接图出现了两处错误,请在错误的连线处打“×”,并以笔代线,将正确的连
线画出来(连线不得交叉)。
②检查改错,电路连接无误后进行实验,记录的数据如下表所示,请在坐标纸上描点
画出 I-U 图象。
数据序号
电压 U/V
电流 I/A
1
0.5
0.10
2
1.0
0.20
3
1.4
0.28
4
1.8
0.26
5
2.2
0.44
6
2.6
0.52
③第
次实验数据有明显错误。由图象分析得出,该实验所用电阻为
Ω。
(2)在“探究电流与电阻关系”的实验中,在 A、B 间更换电阻后,接下来应该调
,使电压保持不变。更换电阻,重复操作可得出结论。
节
六、计算题(本题包括 3 个小题,共 22 分)
26.(6 分)煤、石油、天然气的过量开采使人类面临能源危机。某县在冬季利用地热能为
用户取暖。县内有一口自喷状态地热井,出水温度为 90 ℃,出水流量为 150 m3/h。
(1)求每小时流出的地热水温度降低到 50 ℃,所放出的热量。
(2)这些热量如果用天然气蒸汽锅炉供热,且天然气蒸汽锅炉的热效率为 90%,则利用
上述地热能供暖一小时可以节约多少天然气?
[ρ水=1.0×103 kg/m3,c 水=4.2×103 J/(kg·℃),天然气的热值为 4×107 J/m3]
27.(7 分)一辆重 2×104 N 的四轮卡车,开进了一段泥泞的道路,不能继续行驶。司机找来
一小型拖拉机、绳子、动滑轮,采用如图所示装置,拖拉机在绳端用 3 750 N 的水平拉力,
将汽车以 0.2 m/s 的速度水平匀速拉出泥泞路段,用时 10 s。若每个车轮与地面接触的面
积为 0.05 m2。
(1)求汽车对路面的压强。
(2)求拉力 F 做的功和功率。
(3)若动滑轮的机械效率为 80%,求汽车所受的阻力。
28.(9 分)如图,电源电压为 12 V,L 是“12 V
阻。
6 W”的灯泡,R1 为滑动变阻器,R2 为定值电
(1)滑动变阻器的滑片在最左端,当三个开关都闭合时的电流表示数比断开 S2、闭合
S、S1 时变化了 1 A,求 R2 的电阻。
(2)改变电流表量程,滑动变阻器的滑片在最右端,闭合 S、S2,断开 S1,电流表示数为
0.2 A,求滑动变阻器的最大电阻。
(3)滑动变阻器的滑片在中点,闭合 S、S1,断开 S2,灯泡电阻按不变计算,求灯泡的实
际电功率。
A 图安培是电流的单位;C 图牛顿是力的单位;D 图瓦特是功率的单位;B 图伽利略没
m/s 是速度的单位;kg/m3是密度的单位;N/kg 是重力与质量的比值 g 的单位;1 N/m2=1
答案全解全析:
说明:计算题的答案应写出必要的文字说明、主要公式和重要的运算步骤,答案中必须明
确写出数值和单位。
1.D
Pa,Pa(帕斯卡)是压强的单位。所以选 D。
2.A
A 项放大镜成放大、正立的虚像,符合题目要求;B 项照相机成缩小、倒立的实像;C
项幻灯机成放大、倒立的实像;D 项平面镜成等大、正立的虚像。B、C、D 项均不符合题
目要求,所以选 A。
3.B
有用其名字命名物理量的单位。所以选 B。
A 图白雪融化是熔化过程,熔化吸热;B 图冰冻的衣服变干是升华过程,升华吸热;C 图
4.D
阳光下露珠变小是水蒸发的结果,蒸发吸热;D 图雾凇的形成是凝华过程,凝华放热。综上
分析,本题选 D。
5.C 在橡皮沿斜面下滑的过程中,受到重力、支持力及摩擦力的作用。由于橡皮运动方
向与支持力的方向垂直,所以支持力不做功,A 项错误;由于橡皮下滑过程中高度降低,所
以重力做功,C 项正确;由于橡皮在下滑过程中不断克服摩擦力做功,损失一部分机械能,
所以机械能减少,B 项错误;橡皮下滑过程中运动速度不断增大,所以动能增大,D 项错误。
所以选 C。
评析 本题利用学生身边的器材设计题目,考查功和机械能的相关知识,题目贴近学生生
活,有利于激发学生的学习兴趣,难度中等。
6.B 图中没有现成的电源,靠导体切割磁感线产生感应电流,这跟发电机的原理相同,A
项错误;线圈转动起来后,不断切割磁感线产生交流电,电流表指针来回摆动,B 项正确;如
果拿掉电流表,电路开路,无法产生感应电流,C 项错误;利用电磁感应制成的发电机工作
时,机械能转化为电能,D 项错误。所以选 B。
7.C 根据图象可以得到三种物质的密度,ρa=
=1.8 g/cm3;ρb=
=1 g/cm3=1×
=0.5 g/cm3;所以 A、B 项错误,C 项正确。密度是物质的特性,与物体
103 kg/m3,ρc=
的质量、体积无关,D 项错误。所以选 C。
8.D 利用去表法直接去掉电压表可知,R1、R2 串联,电压表 V1 测 R1 两端的电压,电压表 V2
测滑动变阻器两端的电压。滑动变阻器滑片 P 自 b 向 a 移动过程中,变阻器接入电路的电
阻逐渐变小,电路总电阻变小,根据欧姆定律,此时电流表示数变大;电压表 V1 的示数
U1=I·R1,由于电流变大,R1 不变,所以 U1 变大;根据串联电路电压规律,电压表 V2 的示数
U2=U-U1,由于电源电压不变,U1变大,所以 U2变小;电路消耗的总功率 P=UI,由于电源电压不
变,电流变大,所以总功率变大。综上分析,本题选 D。
9.AC 磁体外部磁感线从 N 极出发,回到 S 极,所以磁体左端为 S 极,A 项正确;根据磁体外
部“同名磁极相互排斥,异名磁极相互吸引”的规律,小磁针北极与磁体 S 极相互吸引,应
指向左,B 项错误;b 处磁感线比 a 处密集,磁感线越密集的地方,磁场越强,C 项正确;磁体
右端为 N 极,悬吊起来静止时应指向北方,D 项错误。本题选 A、C。
10.CD
产生的现象;C 图和 D 图都是平面镜成像,都是由于光的反射产生的现象,所以选 C、D。
A 图中光的色散是由于光的折射产生的现象;B 图中小孔成像是由于光沿直线传播
11.AD 根据第一列数据可知,水的密度大于酒精的密度,根据 V= 可知,质量相同时,物
体密度越大,体积越小,所以盛 500 g 纯净水的瓶子装不下 500 g 的酒精,A 项正确;根据第
二列数据,固态水银的熔点是-39 ℃,所以在零下 40 ℃以下时,液态的水银已经凝固,B 项
错误;根据第二列数据,铝的熔点低于铜的熔点,不能用铝锅冶炼铜,C 项错误;根据第三列
数据,铝的比热容大于铜的比热容,根据 Q=cmΔt,质量相等的铝块和铜块降低相同的温度,
铝块放出的热量多,D 项正确。所以选 A、D。
评析 本题以数据表格的形式,考查密度、熔点、比热容知识在生活中的应用,对学生综
合分析能力、应用能力要求较高,难度中等。

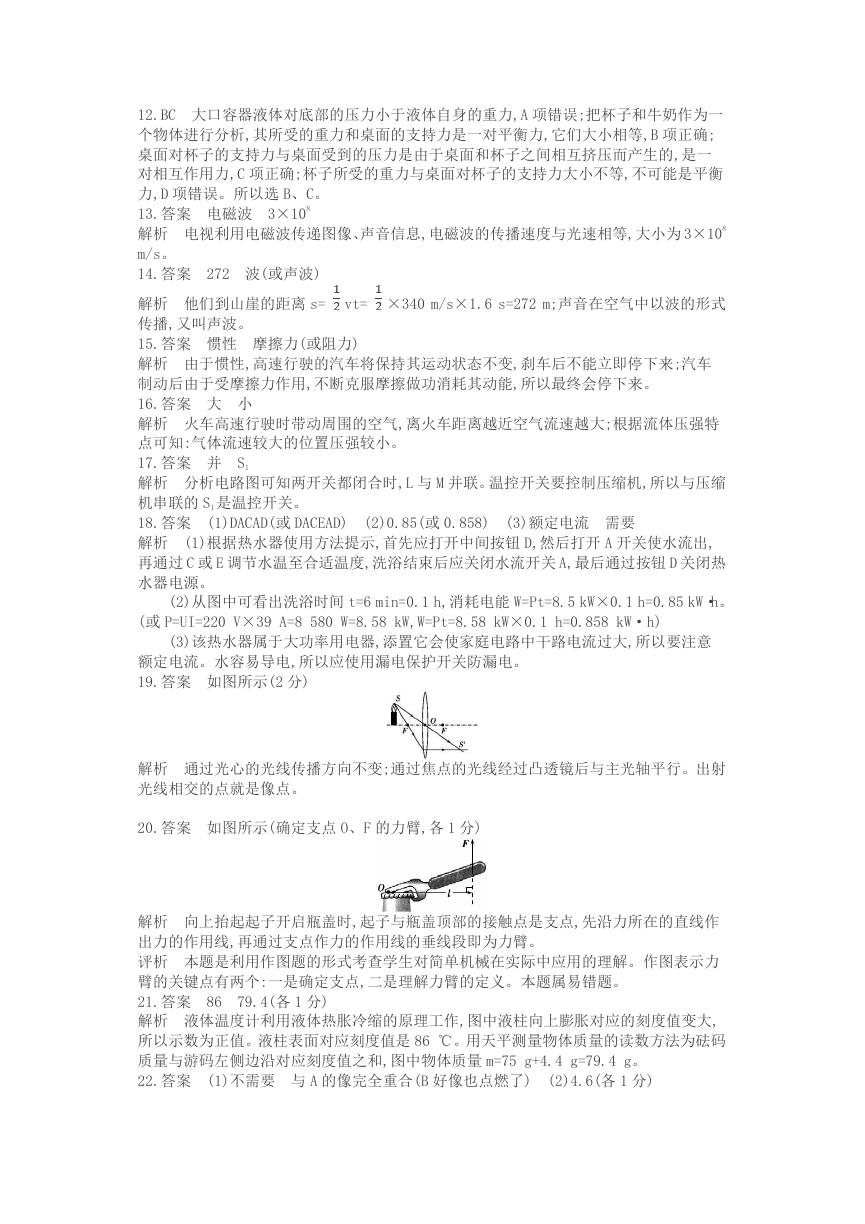

12.BC 大口容器液体对底部的压力小于液体自身的重力,A 项错误;把杯子和牛奶作为一
个物体进行分析,其所受的重力和桌面的支持力是一对平衡力,它们大小相等,B 项正确;
桌面对杯子的支持力与桌面受到的压力是由于桌面和杯子之间相互挤压而产生的,是一
对相互作用力,C 项正确;杯子所受的重力与桌面对杯子的支持力大小不等,不可能是平衡
力,D 项错误。所以选 B、C。
13.答案 电磁波 3×108
解析 电视利用电磁波传递图像、声音信息,电磁波的传播速度与光速相等,大小为 3×108
m/s。
14.答案 272 波(或声波)
vt= ×340 m/s×1.6 s=272 m;声音在空气中以波的形式
解析 他们到山崖的距离 s=
传播,又叫声波。
15.答案 惯性 摩擦力(或阻力)
解析 由于惯性,高速行驶的汽车将保持其运动状态不变,刹车后不能立即停下来;汽车
制动后由于受摩擦力作用,不断克服摩擦做功消耗其动能,所以最终会停下来。
16.答案 大 小
解析 火车高速行驶时带动周围的空气,离火车距离越近空气流速越大;根据流体压强特
点可知:气体流速较大的位置压强较小。
17.答案 并 S1
解析 分析电路图可知两开关都闭合时,L 与 M 并联。温控开关要控制压缩机,所以与压缩
机串联的 S1 是温控开关。
18.答案 (1)DACAD(或 DACEAD)
解析 (1)根据热水器使用方法提示,首先应打开中间按钮 D,然后打开 A 开关使水流出,
再通过 C 或 E 调节水温至合适温度,洗浴结束后应关闭水流开关 A,最后通过按钮 D 关闭热
水器电源。
(3)额定电流 需要
(2)0.85(或 0.858)
(2)从图中可看出洗浴时间 t=6 min=0.1 h,消耗电能 W=Pt=8.5 kW×0.1 h=0.85 kW·h。
(或 P=UI=220 V×39 A=8 580 W=8.58 kW,W=Pt=8.58 kW×0.1 h=0.858 kW·h)
(3)该热水器属于大功率用电器,添置它会使家庭电路中干路电流过大,所以要注意
额定电流。水容易导电,所以应使用漏电保护开关防漏电。
19.答案 如图所示(2 分)
解析 通过光心的光线传播方向不变;通过焦点的光线经过凸透镜后与主光轴平行。出射
光线相交的点就是像点。
20.答案 如图所示(确定支点 O、F 的力臂,各 1 分)
解析 向上抬起起子开启瓶盖时,起子与瓶盖顶部的接触点是支点,先沿力所在的直线作
出力的作用线,再通过支点作力的作用线的垂线段即为力臂。
评析 本题是利用作图题的形式考查学生对简单机械在实际中应用的理解。作图表示力
臂的关键点有两个:一是确定支点,二是理解力臂的定义。本题属易错题。
21.答案 86
解析 液体温度计利用液体热胀冷缩的原理工作,图中液柱向上膨胀对应的刻度值变大,
所以示数为正值。液柱表面对应刻度值是 86 ℃。用天平测量物体质量的读数方法为砝码
质量与游码左侧边沿对应刻度值之和,图中物体质量 m=75 g+4.4 g=79.4 g。
22.答案 (1)不需要 与 A 的像完全重合(B 好像也点燃了)
(2)4.6(各 1 分)
79.4(各 1 分)
