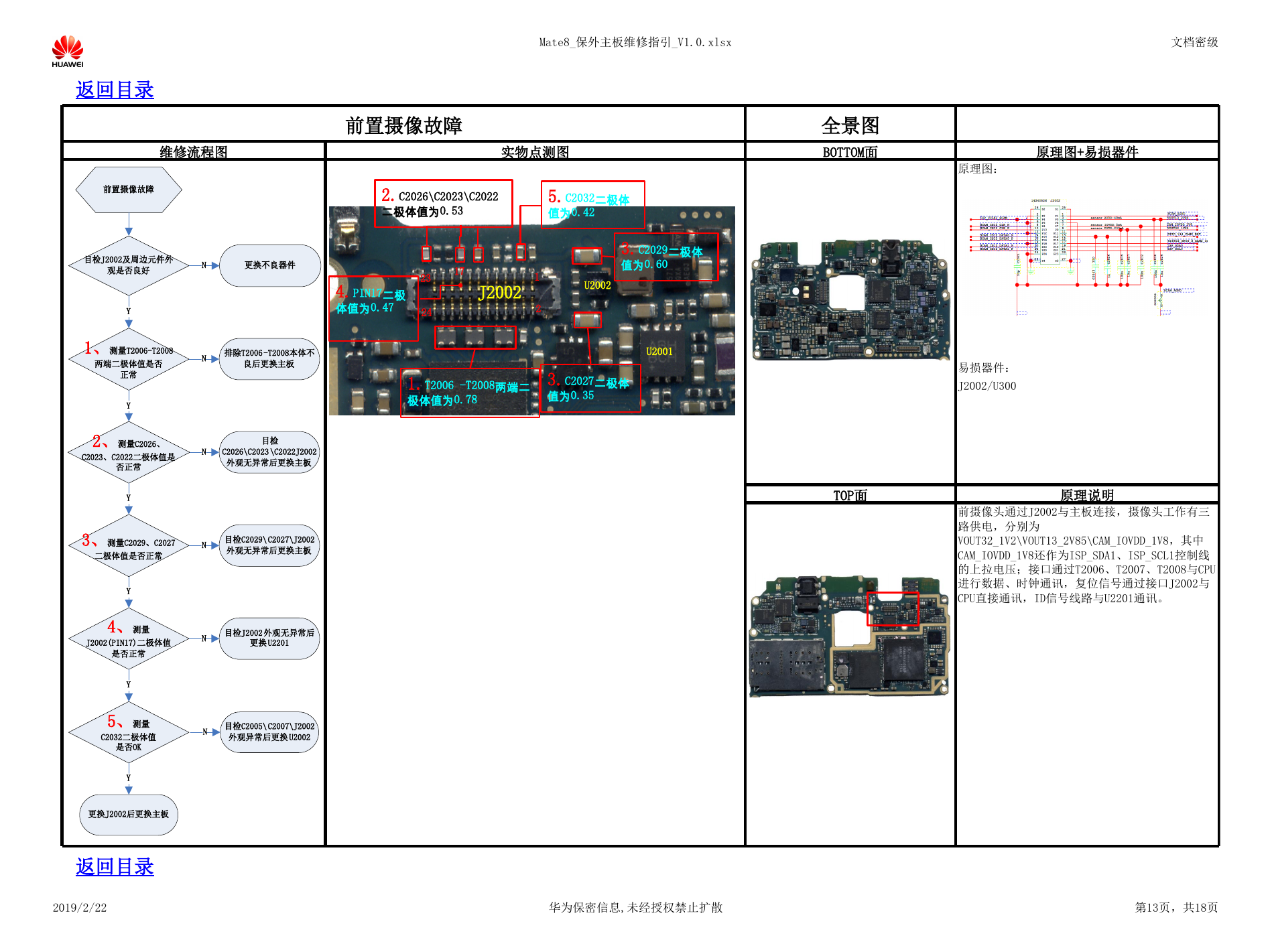

Mate8_保外主板维修指引_V1.0.xlsx 文档密级 返回目录 维修流程图 实物点测图 前置摄像故障 全景图 BOTTOM面 原理图+易损器件 原理图： 2.C2026\C2023\C2022 二极体值为0.53 5.C2032二极体 值为0.42 4.PIN17二极 体值为0.47 23 24 17 J2002 1 2 3.C2029二极体 值为0.60 U2002 U2001 1.T2006 -T2008两端二 极体值为0.78 3.C2027二极体 值为0.35 易损器件： J2002/U300 TOP面 原理说明 前摄像头通过J2002与主板连接，摄像头工作有三 路供电，分别为 VOUT32_1V2\VOUT13_2V85\CAM_IOVDD_1V8，其中 CAM_IOVDD_1V8还作为ISP_SDA1、ISP_SCL1控制线 的上拉电压；接口通过T2006、T2007、T2008与CPU 进行数据、时钟通讯，复位信号通过接口J2002与 CPU直接通讯，ID信号线路与U2201通讯。 返回目录 2019/2/22 华为保密信息,未经授权禁止扩散 第13页，共18页 目检J2002及周边元件外观是否良好前置摄像故障2、测量C2026、C2023、C2022二极体值是否正常更换不良器件排除T2006-T2008本体不良后更换主板N3、测量C2029、C2027二极体值是否正常目检C2029\C2027\J2002外观无异常后更换主板1、测量T2006-T2008两端二极体值是否正常 目检C2026\C2023\C2022J2002外观无异常后更换主板NYNYY4、测量J2002(PIN17)二极体值是否正常目检J2002外观无异常后更换U2201NYNY目检C2005\C2007\J2002外观异常后更换U20025、测量C2032二极体值是否OK更换J2002后更换主板NY
