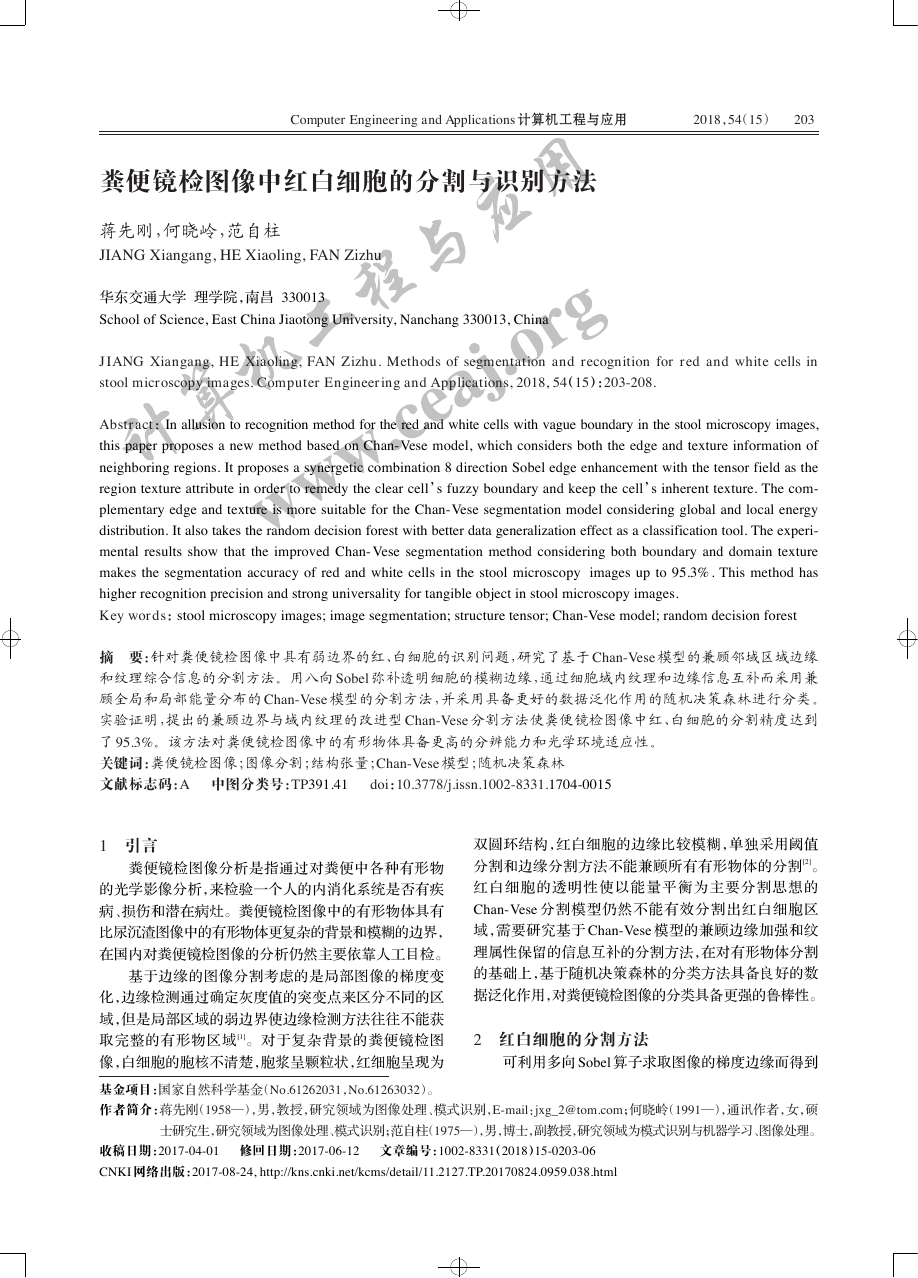

Computer Engineering and Applications 计算机工程与应用 2018，54（15） 203 粪便镜检图像中红白细胞的分割与识别方法蒋先刚，何晓岭，范自柱 JIANG Xiangang, HE Xiaoling, FAN Zizhu 华东交通大学理学院，南昌 330013 School of Science, East China Jiaotong University, Nanchang 330013, China JIANG Xiangang, HE Xiaoling, FAN Zizhu. Methods of segmentation and recognition for red and white cells in stool microscopy images. Computer Engineering and Applications, 2018, 54（15）：203-208. Abstract：In allusion to recognition method for the red and white cells with vague boundary in the stool microscopy images, this paper proposes a new method based on Chan-Vese model, which considers both the edge and texture information of neighboring regions. It proposes a synergetic combination 8 direction Sobel edge enhancement with the tensor field as the region texture attribute in order to remedy the clear cell’s fuzzy boundary and keep the cell’s inherent texture. The com- plementary edge and texture is more suitable for the Chan-Vese segmentation model considering global and local energy distribution. It also takes the random decision forest with better data generalization effect as a classification tool. The experi- mental results show that the improved Chan- Vese segmentation method considering both boundary and domain texture makes the segmentation accuracy of red and white cells in the stool microscopy images up to 95.3% . This method has higher recognition precision and strong universality for tangible object in stool microscopy images. Key words：stool microscopy images; image segmentation; structure tensor; Chan-Vese model; random decision forest 摘要：针对粪便镜检图像中具有弱边界的红、白细胞的识别问题，研究了基于 Chan-Vese 模型的兼顾邻域区域边缘和纹理综合信息的分割方法。用八向 Sobel 弥补透明细胞的模糊边缘，通过细胞域内纹理和边缘信息互补而采用兼顾全局和局部能量分布的 Chan-Vese 模型的分割方法，并采用具备更好的数据泛化作用的随机决策森林进行分类。实验证明，提出的兼顾边界与域内纹理的改进型 Chan-Vese 分割方法使粪便镜检图像中红、白细胞的分割精度达到了 95.3%。该方法对粪便镜检图像中的有形物体具备更高的分辨能力和光学环境适应性。关键词：粪便镜检图像；图像分割；结构张量；Chan-Vese 模型；随机决策森林文献标志码：A 中图分类号：TP391.41 doi：10.3778/j.issn.1002-8331.1704-0015 1 引言粪便镜检图像分析是指通过对粪便中各种有形物的光学影像分析，来检验一个人的内消化系统是否有疾病、损伤和潜在病灶。粪便镜检图像中的有形物体具有比尿沉渣图像中的有形物体更复杂的背景和模糊的边界，在国内对粪便镜检图像的分析仍然主要依靠人工目检。基于边缘的图像分割考虑的是局部图像的梯度变化，边缘检测通过确定灰度值的突变点来区分不同的区域，但是局部区域的弱边界使边缘检测方法往往不能获取完整的有形物区域 [1]。对于复杂背景的粪便镜检图像，白细胞的胞核不清楚，胞浆呈颗粒状，红细胞呈现为双圆环结构，红白细胞的边缘比较模糊，单独采用阈值分割和边缘分割方法不能兼顾所有有形物体的分割[2]。红白细胞的透明性使以能量平衡为主要分割思想的 Chan-Vese 分割模型仍然不能有效分割出红白细胞区域，需要研究基于 Chan-Vese 模型的兼顾边缘加强和纹理属性保留的信息互补的分割方法，在对有形物体分割的基础上，基于随机决策森林的分类方法具备良好的数据泛化作用，对粪便镜检图像的分类具备更强的鲁棒性。 2 红白细胞的分割方法可利用多向 Sobel 算子求取图像的梯度边缘而得到基金项目：国家自然科学基金（No.61262031，No.61263032）。作者简介：蒋先刚（1958—），男，教授，研究领域为图像处理、模式识别，E-mail：jxg_2@tom.com；何晓岭（1991—），通讯作者，女，硕士研究生，研究领域为图像处理、模式识别；范自柱（1975—），男，博士，副教授，研究领域为模式识别与机器学习、图像处理。收稿日期：2017-04-01 修回日期：2017-06-12 文章编号：1002-8331（2018）15-0203-06 CNKI 网络出版：2017-08-24, http://kns.cnki.net/kcms/detail/11.2127.TP.20170824.0959.038.html 计算机工程与应用www.ceaj.org

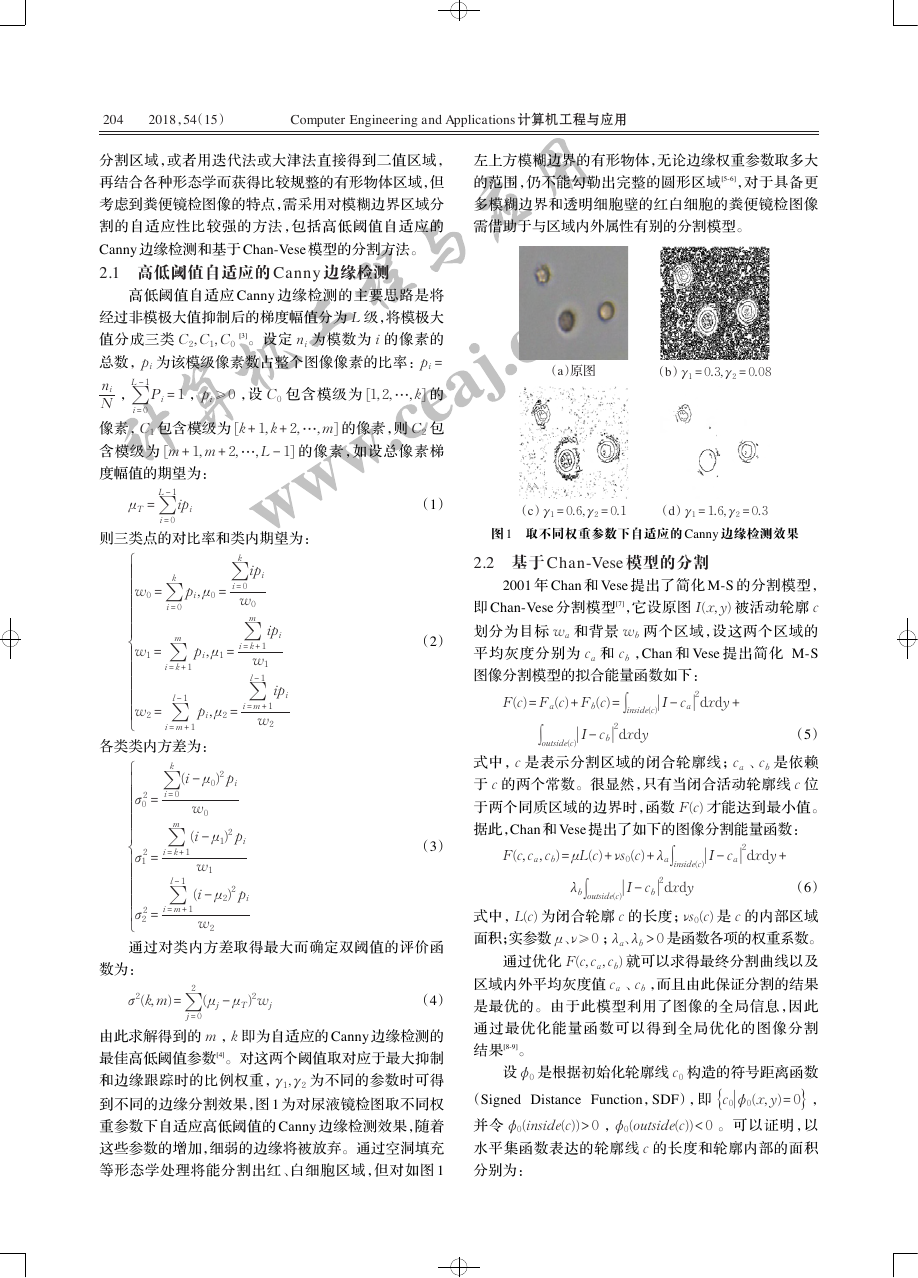

204 2018，54（15） Computer Engineering and Applications 计算机工程与应用分割区域，或者用迭代法或大津法直接得到二值区域，再结合各种形态学而获得比较规整的有形物体区域，但考虑到粪便镜检图像的特点，需采用对模糊边界区域分割的自适应性比较强的方法，包括高低阈值自适应的 Canny 边缘检测和基于 Chan-Vese 模型的分割方法。 2.1 高低阈值自适应的 Canny 边缘检测高低阈值自适应 Canny 边缘检测的主要思路是将经过非模极大值抑制后的梯度幅值分为 L 级，将模极大值分成三类 C2,C1,C0 [3]。设定 ni 为模数为 i 的像素的总数，pi 为该模级像素数占整个图像像素的比率：pi = ni N ，∑ L - 1Pi = 1 ，pi ≥ 0 ，设 C0 包含模级为 [1,2,⋯,k] 的像素，C1 包含模级为 [k + 1,k + 2,⋯,m] 的像素，则 C2 包含模级为 [m + 1,m + 2,⋯,L - 1] 的像素，如设总像素梯度幅值的期望为： i = 0 μT = ∑ L - 1ipi i = 0 则三类点的对比率和类内期望为： k pi,μ0 = i = 0 ì ï ï w0 = ∑ ï ï ïï ï ï ï ï w1 = ∑ í ï ï ï ï ïï ï ï w2 = ∑ ï ï î i = k + 1 i = m + 1 ∑ k ipi i = 0 w0 ∑ m ipi i = k + 1 w1 ∑ l - 1 ipi i = m + 1 w2 m pi,μ1 = l - 1 pi,μ2 = （1）（2）各类类内方差为： k ∑ m i = 0 ∑ ì ï ï ï σ 2 0 = ïï ï ï ï í σ 2 1 = ï ï ï ïï ï ï σ 2 2 = ï î 通过对类内方差取得最大而确定双阈值的评价函 (i - μ0)2 pi w0 (i - μ1)2 pi w1 (i - μ2)2 pi w2 ∑ i = m + 1 i = k + 1 l - 1 （3）数为： σ2(k,m) = ∑ 2 j = 0 (μj - μT)2wj （4）由此求解得到的 m ，k 即为自适应的 Canny 边缘检测的最佳高低阈值参数[4]。对这两个阈值取对应于最大抑制和边缘跟踪时的比例权重，γ1,γ2 为不同的参数时可得到不同的边缘分割效果，图 1 为对尿液镜检图取不同权重参数下自适应高低阈值的 Canny 边缘检测效果，随着这些参数的增加，细弱的边缘将被放弃。通过空洞填充等形态学处理将能分割出红、白细胞区域，但对如图 1 左上方模糊边界的有形物体，无论边缘权重参数取多大的范围，仍不能勾勒出完整的圆形区域[5-6]，对于具备更多模糊边界和透明细胞壁的红白细胞的粪便镜检图像需借助于与区域内外属性有别的分割模型。（a）原图（b）γ1 = 0.3,γ2 = 0.08 （c）γ1 = 0.6,γ2 = 0.1 （d）γ1 = 1.6,γ2 = 0.3 图 1 取不同权重参数下自适应的 Canny 边缘检测效果 2.2 基于 Chan-Vese 模型的分割 2001 年 Chan 和 Vese 提出了简化 M-S 的分割模型，即 Chan-Vese 分割模型[7]，它设原图 I(x,y) 被活动轮廓 c 划分为目标 wa 和背景 wb 两个区域，设这两个区域的平均灰度分别为 ca 和 cb ，Chan 和 Vese 提出简化 M-S 图像分割模型的拟合能量函数如下： | 2dxdy + | I - ca F(c) = Fa(c) + Fb(c) = ∫ inside(c) | 2dxdy | I - cb ∫ outside(c) （5）式中，c 是表示分割区域的闭合轮廓线；ca 、cb 是依赖于 c 的两个常数。很显然，只有当闭合活动轮廓线 c 位于两个同质区域的边界时，函数 F(c) 才能达到最小值。据此，Chan 和 Vese 提出了如下的图像分割能量函数： F(c,ca,cb) = μL(c) + νs0(c) + λa∫ | I - ca | 2dxdy + inside(c) λb∫ | I - cb | 2dxdy outside(c) （6）式中，L(c) 为闭合轮廓 c 的长度；νs0(c) 是 c 的内部区域面积；实参数 μ、ν ≥ 0 ；λa、λb > 0 是函数各项的权重系数。通过优化 F(c,ca,cb) 就可以求得最终分割曲线以及区域内外平均灰度值 ca 、cb ，而且由此保证分割的结果是最优的。由于此模型利用了图像的全局信息，因此通过最优化能量函数可以得到全局优化的图像分割结果[8-9]。设 ϕ0 是根据初始化轮廓线 c0 构造的符号距离函数（Signed Distance Function，SDF），即 { } c0|ϕ0(x,y) = 0 ，并令 ϕ0(inside(c)) > 0 ，ϕ0(outside(c)) < 0 。可以证明，以水平集函数表达的轮廓线 c 的长度和轮廓内部的面积分别为：计算机工程与应用www.ceaj.org

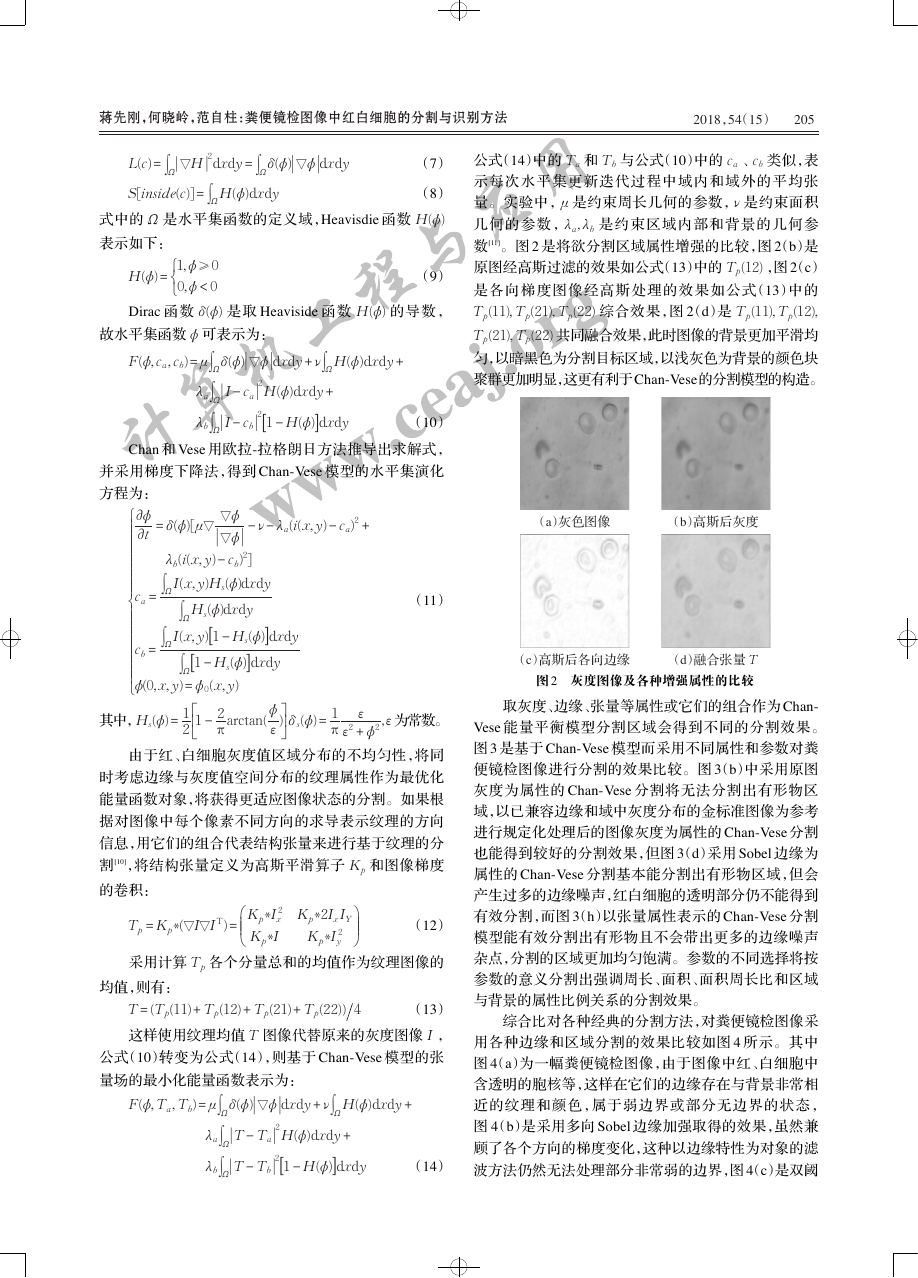

蒋先刚，何晓岭，范自柱：粪便镜检图像中红白细胞的分割与识别方法 2018，54（15） 205 δ(ϕ) |∇ϕ dxdy | （7） |∇H 2dxdy = ∫ L(c) = ∫ | S[inside(c)] = ∫ Ω Ω Ω H(ϕ)dxdy （8）式中的 Ω 是水平集函数的定义域，Heavisdie 函数 H(ϕ) 表示如下： 1,ϕ ≥ 0 H(ϕ) = ì í 0,ϕ < 0 î （9） Dirac 函数 δ(ϕ) 是取 Heaviside 函数 H(ϕ) 的导数，故水平集函数 ϕ 可表示为： |∇ϕ dxdy + ν∫ | Ω | 2H(ϕ)dxdy + 2[ | 1 - H(ϕ) dxdy F(ϕ,ca,cb) = μ∫ λa∫ λb∫ δ(ϕ) | I - ca | I - cb ] Ω Ω Ω H(ϕ)dxdy + （10） Chan 和 Vese 用欧拉-拉格朗日方法推导出求解式，并采用梯度下降法，得到 Chan-Vese 模型的水平集演化方程为： ∂ϕ ∂t = δ(ϕ)[μ∇ - ν - λa(i(x,y) - ca)2 + Ω ∇ϕ | |∇ϕ λb(i(x,y) - cb)2] ∫ I(x,y)Hs(ϕ)dxdy ∫ I(x,y)[ ∫ ì ï ï ï ï ïï ï ï ï ï ca = í ï ï ï ï ïï cb = ï ï ï ï ϕ(0,x,y) = ϕ0(x,y) î ] [ 1 - Hs(ϕ) dxdy Hs(ϕ)dxdy ∫ ] Ω Ω Ω 1 - Hs(ϕ) dxdy （11）其中，Hs(ϕ) = 1 2 é 1 - 2 ê ë π arctan( ϕ ù ε ) δs(ϕ) = 1 ú π û ε ε2 + ϕ2 ,ε 为常数。由于红、白细胞灰度值区域分布的不均匀性，将同时考虑边缘与灰度值空间分布的纹理属性作为最优化能量函数对象，将获得更适应图像状态的分割。如果根据对图像中每个像素不同方向的求导表示纹理的方向信息，用它们的组合代表结构张量来进行基于纹理的分割[10]，将结构张量定义为高斯平滑算子 Kp 和图像梯度的卷积： Tp = Kp∗(∇I∇I T) = Kp∗I 2 Kp∗I x Kp∗2Ix IY Kp∗I 2 y æ çç è ö ÷÷ ø （12）采用计算 Tp 各个分量总和的均值作为纹理图像的均值，则有： T = (Tp(11) + Tp(12) + Tp(21) + Tp(22)) 4 （13）这样使用纹理均值 T 图像代替原来的灰度图像 I ，公式（10）转变为公式（14），则基于 Chan-Vese 模型的张量场的最小化能量函数表示为： Ω F(ϕ,Ta,Tb) = μ∫ λa∫ λb∫ |∇ϕ dxdy + ν∫ | | 2H(ϕ)dxdy + 2[ | 1 - H(ϕ) dxdy δ(ϕ) |T - Ta |T - Tb ] Ω Ω Ω H(ϕ)dxdy + （14）公式（14）中的 Ta 和 Tb 与公式（10）中的 ca 、cb 类似，表示每次水平集更新迭代过程中域内和域外的平均张量。实验中，μ 是约束周长几何的参数，ν 是约束面积几何的参数，λa,λb 是约束区域内部和背景的几何参数[11]。图 2 是将欲分割区域属性增强的比较，图 2（b）是原图经高斯过滤的效果如公式（13）中的 Tp(12) ，图 2（c）是各向梯度图像经高斯处理的效果如公式（13）中的 Tp(11),Tp(21),Tp(22) 综合效果，图 2（d）是 Tp(11),Tp(12), Tp(21),Tp(22) 共同融合效果，此时图像的背景更加平滑均匀，以暗黑色为分割目标区域，以浅灰色为背景的颜色块聚群更加明显，这更有利于Chan-Vese的分割模型的构造。（a）灰色图像（b）高斯后灰度（c）高斯后各向边缘（d）融合张量 T 图 2 灰度图像及各种增强属性的比较取灰度、边缘、张量等属性或它们的组合作为 Chan- Vese 能量平衡模型分割区域会得到不同的分割效果。图 3 是基于 Chan-Vese 模型而采用不同属性和参数对粪便镜检图像进行分割的效果比较。图 3（b）中采用原图灰度为属性的 Chan-Vese 分割将无法分割出有形物区域，以已兼容边缘和域中灰度分布的金标准图像为参考进行规定化处理后的图像灰度为属性的 Chan-Vese 分割也能得到较好的分割效果，但图 3（d）采用 Sobel 边缘为属性的 Chan-Vese 分割基本能分割出有形物区域，但会产生过多的边缘噪声，红白细胞的透明部分仍不能得到有效分割，而图 3（h）以张量属性表示的 Chan-Vese 分割模型能有效分割出有形物且不会带出更多的边缘噪声杂点，分割的区域更加均匀饱满。参数的不同选择将按参数的意义分割出强调周长、面积、面积周长比和区域与背景的属性比例关系的分割效果。综合比对各种经典的分割方法，对粪便镜检图像采用各种边缘和区域分割的效果比较如图 4 所示。其中图 4（a）为一幅粪便镜检图像，由于图像中红、白细胞中含透明的胞核等，这样在它们的边缘存在与背景非常相近的纹理和颜色，属于弱边界或部分无边界的状态，图 4（b）是采用多向 Sobel 边缘加强取得的效果，虽然兼顾了各个方向的梯度变化，这种以边缘特性为对象的滤波方法仍然无法处理部分非常弱的边界，图 4（c）是双阈计算机工程与应用www.ceaj.org

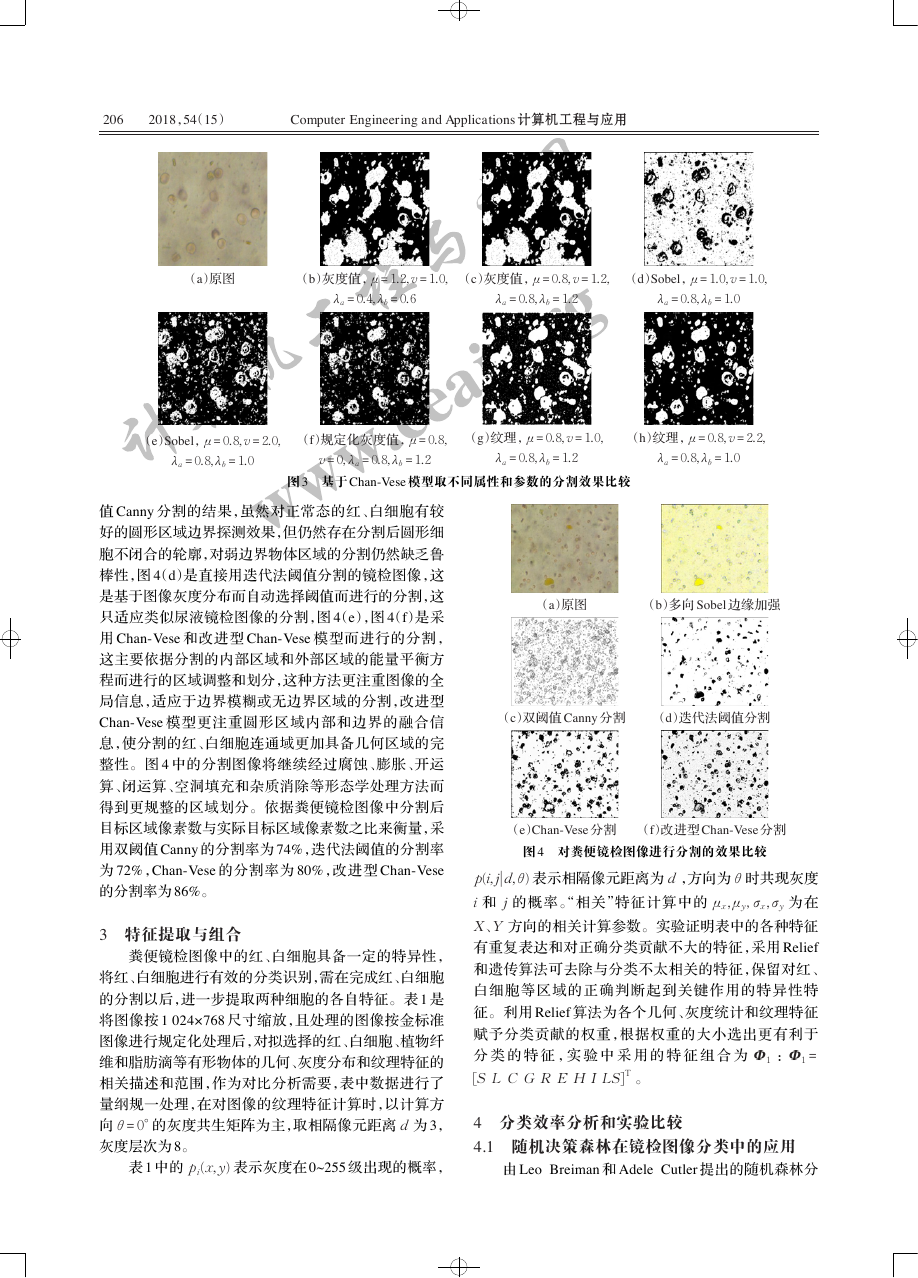

206 2018，54（15） Computer Engineering and Applications 计算机工程与应用（a）原图（b）灰度值，μ = 1.2,v = 1.0, （c）灰度值，μ = 0.8,v = 1.2, （d）Sobel，μ = 1.0,v = 1.0, λa = 0.4,λb = 0.6 λa = 0.8,λb = 1.2 λa = 0.8,λb = 1.0 （e）Sobel，μ = 0.8,v = 2.0, （f）规定化灰度值，μ = 0.8, λa = 0.8,λb = 1.0 v = 0, λa = 0.8,λb = 1.2 （g）纹理，μ = 0.8,v = 1.0, （h）纹理，μ = 0.8,v = 2.2, λa = 0.8,λb = 1.2 λa = 0.8,λb = 1.0 图 3 基于 Chan-Vese 模型取不同属性和参数的分割效果比较值 Canny 分割的结果，虽然对正常态的红、白细胞有较好的圆形区域边界探测效果，但仍然存在分割后圆形细胞不闭合的轮廓，对弱边界物体区域的分割仍然缺乏鲁棒性，图 4（d）是直接用迭代法阈值分割的镜检图像，这是基于图像灰度分布而自动选择阈值而进行的分割，这只适应类似尿液镜检图像的分割，图 4（e），图 4（f）是采用 Chan-Vese 和改进型 Chan-Vese 模型而进行的分割，这主要依据分割的内部区域和外部区域的能量平衡方程而进行的区域调整和划分，这种方法更注重图像的全局信息，适应于边界模糊或无边界区域的分割，改进型 Chan-Vese 模型更注重圆形区域内部和边界的融合信息，使分割的红、白细胞连通域更加具备几何区域的完整性。图 4 中的分割图像将继续经过腐蚀、膨胀、开运算、闭运算、空洞填充和杂质消除等形态学处理方法而得到更规整的区域划分。依据粪便镜检图像中分割后目标区域像素数与实际目标区域像素数之比来衡量，采用双阈值 Canny 的分割率为 74%，迭代法阈值的分割率为 72%，Chan-Vese 的分割率为 80%，改进型 Chan-Vese 的分割率为 86%。 3 特征提取与组合粪便镜检图像中的红、白细胞具备一定的特异性，将红、白细胞进行有效的分类识别，需在完成红、白细胞的分割以后，进一步提取两种细胞的各自特征。表 1 是将图像按 1 024×768 尺寸缩放，且处理的图像按金标准图像进行规定化处理后，对拟选择的红、白细胞、植物纤维和脂肪滴等有形物体的几何、灰度分布和纹理特征的相关描述和范围，作为对比分析需要，表中数据进行了量纲规一处理，在对图像的纹理特征计算时，以计算方向 θ = 0° 的灰度共生矩阵为主，取相隔像元距离 d 为 3，灰度层次为 8。表 1 中的 pi(x,y) 表示灰度在 0~255 级出现的概率，（a）原图（b）多向 Sobel 边缘加强（c）双阈值 Canny 分割（d）迭代法阈值分割（e）Chan-Vese 分割（f）改进型 Chan-Vese 分割图 4 对粪便镜检图像进行分割的效果比较 p(i,j|d,θ) 表示相隔像元距离为 d ，方向为 θ 时共现灰度 i 和 j 的概率。“相关”特征计算中的 μx,μy,σx,σy 为在 X、Y 方向的相关计算参数。实验证明表中的各种特征有重复表达和对正确分类贡献不大的特征，采用 Relief 和遗传算法可去除与分类不太相关的特征，保留对红、白细胞等区域的正确判断起到关键作用的特异性特征。利用 Relief 算法为各个几何、灰度统计和纹理特征赋予分类贡献的权重，根据权重的大小选出更有利于分类的特征，实验中采用的特征组合为 Φ1 ：Φ1 = [S L C G R E H I LS]T 。 4 分类效率分析和实验比较 4.1 随机决策森林在镜检图像分类中的应用由 Leo Breiman 和 Adele Cutler 提出的随机森林分计算机工程与应用www.ceaj.org

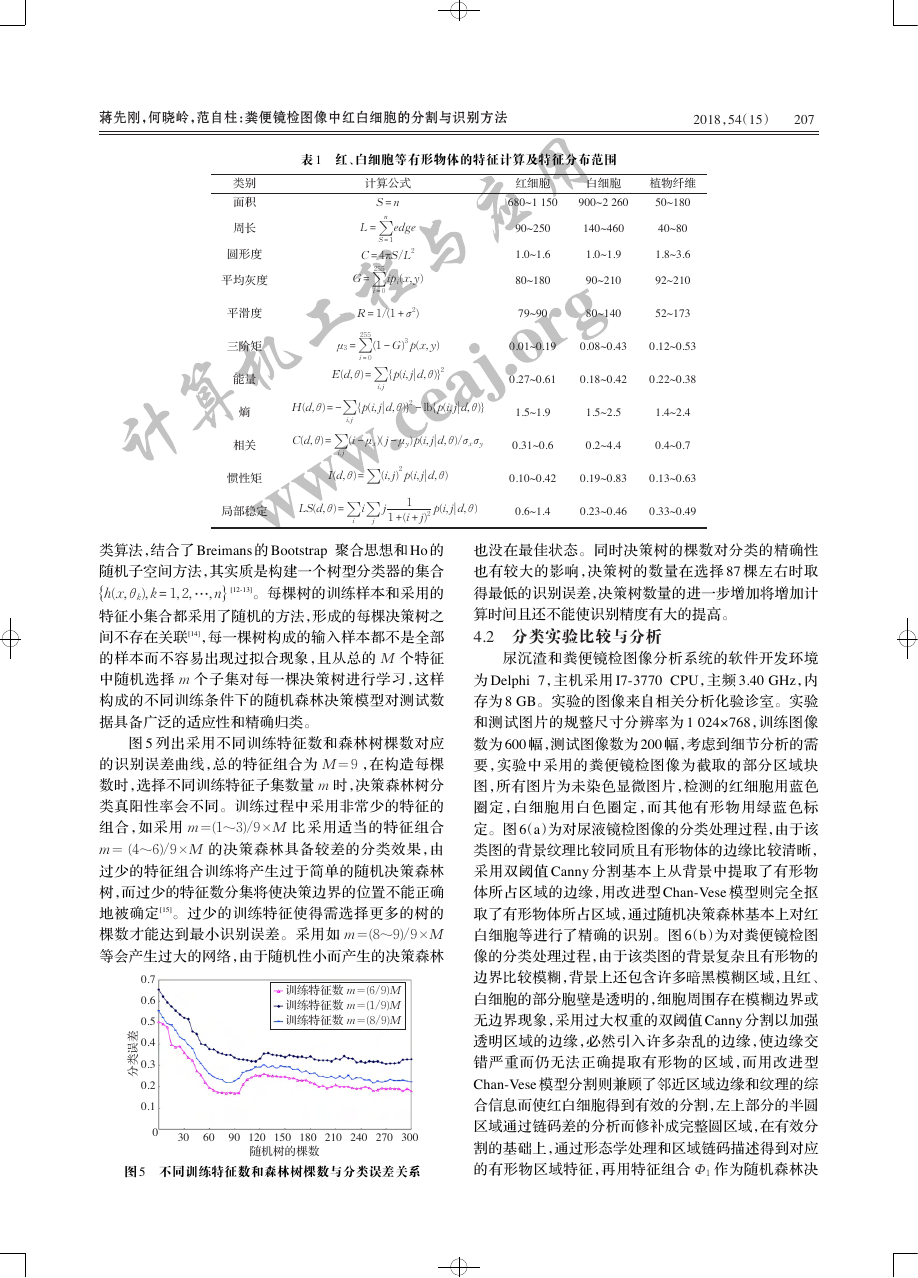

蒋先刚，何晓岭，范自柱：粪便镜检图像中红白细胞的分割与识别方法 2018，54（15） 207 表 1 红、白细胞等有形物体的特征计算及特征分布范围类别面积周长圆形度平均灰度平滑度三阶矩能量熵相关惯性矩局部稳定计算公式 S = n L = ∑ n edge S = 1 C = 4πS/L2 G = ∑ 255 ipi(x,y) i = 0 R = 1/(1 + σ2) 255 μ3 = ∑ E(d,θ) = ∑ i = 0 (1 - G)3 p(x,y) {p(i,j|d,θ)}2 H(d,θ) = -∑ C(d,θ) = ∑ i,j i,j i,j {p(i,j|d,θ)}2 - lb{p(i,j|d,θ)} (i - μx)( j - μy)p(i,j|d,θ)/σxσy I(d,θ) = ∑(i,j)2 p(i,j|d,θ) LS(d,θ) = ∑ i∑ j i j 1 1 +(i + j)2 p(i,j|d,θ) 红细胞白细胞植物纤维 680~1 150 900~2 260 50~180 90~250 140~460 40~80 1.0~1.6 1.0~1.9 1.8~3.6 80~180 90~210 92~210 79~90 80~140 52~173 0.01~0.19 0.08~0.43 0.12~0.53 0.27~0.61 0.18~0.42 0.22~0.38 1.5~1.9 1.5~2.5 1.4~2.4 0.31~0.6 0.2~4.4 0.4~0.7 0.10~0.42 0.19~0.83 0.13~0.63 0.6~1.4 0.23~0.46 0.33~0.49 } 类算法，结合了 Breimans 的 Bootstrap 聚合思想和 Ho 的随机子空间方法，其实质是构建一个树型分类器的集合 { h(x,θk),k = 1,2,⋯,n [12-13]。每棵树的训练样本和采用的特征小集合都采用了随机的方法，形成的每棵决策树之间不存在关联[14]，每一棵树构成的输入样本都不是全部的样本而不容易出现过拟合现象，且从总的 M 个特征中随机选择 m 个子集对每一棵决策树进行学习，这样构成的不同训练条件下的随机森林决策模型对测试数据具备广泛的适应性和精确归类。图 5 列出采用不同训练特征数和森林树棵数对应的识别误差曲线，总的特征组合为 M = 9 ，在构造每棵数时，选择不同训练特征子集数量 m 时，决策森林树分类真阳性率会不同。训练过程中采用非常少的特征的组合，如采用 m =(1~3)/9 × M 比采用适当的特征组合 m = (4~6)/9 × M 的决策森林具备较差的分类效果，由过少的特征组合训练将产生过于简单的随机决策森林树，而过少的特征数分集将使决策边界的位置不能正确地被确定[15]。过少的训练特征使得需选择更多的树的棵数才能达到最小识别误差。采用如 m =(8~9)/9 × M 等会产生过大的网络，由于随机性小而产生的决策森林差误类分 0.7 0.6 0.5 0.4 0.3 0.2 0.1 0 训练特征数 m =(6/9)M 训练特征数 m =(1/9)M 训练特征数 m =(8/9)M 30 60 90 120 150 180 210 240 270 300 随机树的棵数图 5 不同训练特征数和森林树棵数与分类误差关系也没在最佳状态。同时决策树的棵数对分类的精确性也有较大的影响，决策树的数量在选择 87 棵左右时取得最低的识别误差，决策树数量的进一步增加将增加计算时间且还不能使识别精度有大的提高。 4.2 分类实验比较与分析尿沉渣和粪便镜检图像分析系统的软件开发环境为 Delphi 7，主机采用 I7-3770 CPU，主频 3.40 GHz，内存为 8 GB。实验的图像来自相关分析化验诊室。实验和测试图片的规整尺寸分辨率为 1 024×768，训练图像数为 600 幅，测试图像数为 200 幅，考虑到细节分析的需要，实验中采用的粪便镜检图像为截取的部分区域块图，所有图片为未染色显微图片，检测的红细胞用蓝色圈定，白细胞用白色圈定，而其他有形物用绿蓝色标定。图 6（a）为对尿液镜检图像的分类处理过程，由于该类图的背景纹理比较同质且有形物体的边缘比较清晰，采用双阈值 Canny 分割基本上从背景中提取了有形物体所占区域的边缘，用改进型 Chan-Vese 模型则完全抠取了有形物体所占区域，通过随机决策森林基本上对红白细胞等进行了精确的识别。图 6（b）为对粪便镜检图像的分类处理过程，由于该类图的背景复杂且有形物的边界比较模糊，背景上还包含许多暗黑模糊区域，且红、白细胞的部分胞壁是透明的，细胞周围存在模糊边界或无边界现象，采用过大权重的双阈值 Canny 分割以加强透明区域的边缘，必然引入许多杂乱的边缘，使边缘交错严重而仍无法正确提取有形物的区域，而用改进型 Chan-Vese 模型分割则兼顾了邻近区域边缘和纹理的综合信息而使红白细胞得到有效的分割，左上部分的半圆区域通过链码差的分析而修补成完整圆区域，在有效分割的基础上，通过形态学处理和区域链码描述得到对应的有形物区域特征，再用特征组合 Φ1 作为随机森林决计算机工程与应用www.ceaj.org

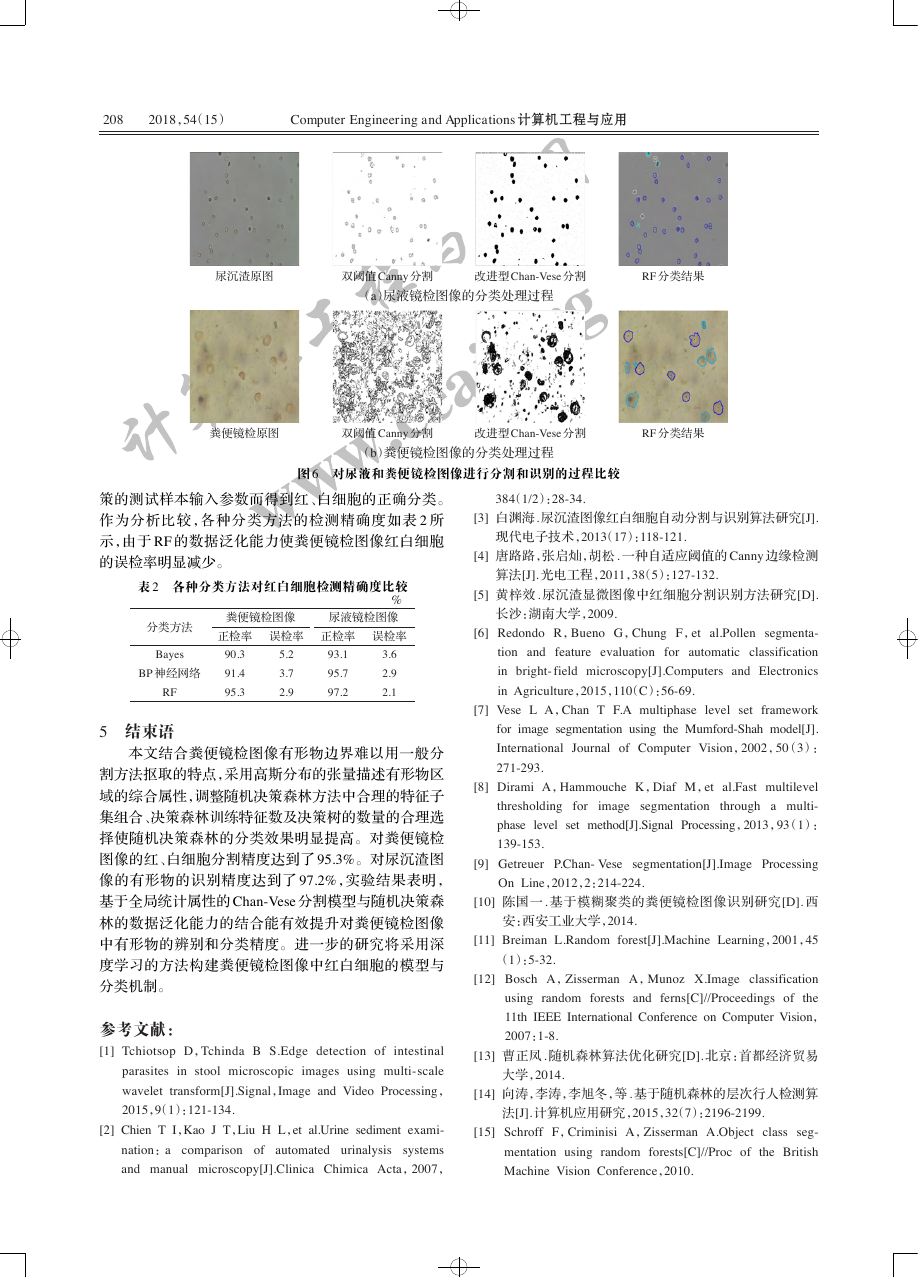

208 2018，54（15） Computer Engineering and Applications 计算机工程与应用尿沉渣原图双阈值 Canny 分割改进型 Chan-Vese 分割 RF 分类结果（a）尿液镜检图像的分类处理过程粪便镜检原图双阈值 Canny 分割改进型 Chan-Vese 分割 RF 分类结果（b）粪便镜检图像的分类处理过程图 6 对尿液和粪便镜检图像进行分割和识别的过程比较策的测试样本输入参数而得到红、白细胞的正确分类。作为分析比较，各种分类方法的检测精确度如表 2 所示，由于 RF 的数据泛化能力使粪便镜检图像红白细胞的误检率明显减少。表 2 各种分类方法对红白细胞检测精确度比较 % 尿液镜检图像粪便镜检图像分类方法正检率误检率正检率误检率 Bayes BP 神经网络 RF 90.3 91.4 95.3 5.2 3.7 2.9 93.1 95.7 97.2 3.6 2.9 2.1 5 结束语本文结合粪便镜检图像有形物边界难以用一般分割方法抠取的特点，采用高斯分布的张量描述有形物区域的综合属性，调整随机决策森林方法中合理的特征子集组合、决策森林训练特征数及决策树的数量的合理选择使随机决策森林的分类效果明显提高。对粪便镜检图像的红、白细胞分割精度达到了 95.3%。对尿沉渣图像的有形物的识别精度达到了 97.2%，实验结果表明，基于全局统计属性的 Chan-Vese 分割模型与随机决策森林的数据泛化能力的结合能有效提升对粪便镜检图像中有形物的辨别和分类精度。进一步的研究将采用深度学习的方法构建粪便镜检图像中红白细胞的模型与分类机制。参考文献： [1] Tchiotsop D，Tchinda B S.Edge detection of intestinal parasites in stool microscopic images using multi-scale wavelet transform[J].Signal，Image and Video Processing， 2015，9（1）：121-134. [2] Chien T I，Kao J T，Liu H L，et al.Urine sediment exami- nation：a comparison of automated urinalysis systems and manual microscopy[J].Clinica Chimica Acta，2007， 384（1/2）：28-34. [3] 白渊海 . 尿沉渣图像红白细胞自动分割与识别算法研究[J]. 现代电子技术，2013（17）：118-121. [4] 唐路路，张启灿，胡松 . 一种自适应阈值的 Canny 边缘检测算法[J]. 光电工程，2011，38（5）：127-132. [5] 黄梓效 . 尿沉渣显微图像中红细胞分割识别方法研究[D]. 长沙：湖南大学，2009. [6] Redondo R，Bueno G，Chung F，et al.Pollen segmenta- tion and feature evaluation for automatic classification in bright- field microscopy[J].Computers and Electronics in Agriculture，2015，110（C）：56-69. [7] Vese L A，Chan T F.A multiphase level set framework for image segmentation using the Mumford-Shah model[J]. International Journal of Computer Vision，2002，50（3）： 271-293. [8] Dirami A，Hammouche K，Diaf M，et al.Fast multilevel thresholding for image segmentation through a multi- phase level set method[J].Signal Processing，2013，93（1）： 139-153. [9] Getreuer P.Chan- Vese segmentation[J].Image Processing On Line，2012，2：214-224. [10] 陈国一 . 基于模糊聚类的粪便镜检图像识别研究[D]. 西安：西安工业大学，2014. [11] Breiman L.Random forest[J].Machine Learning，2001，45 （1）：5-32. [12] Bosch A，Zisserman A，Munoz X.Image classification using random forests and ferns[C]//Proceedings of the 11th IEEE International Conference on Computer Vision， 2007：1-8. [13] 曹正凤 . 随机森林算法优化研究[D]. 北京：首都经济贸易大学，2014. [14] 向涛，李涛，李旭冬，等 . 基于随机森林的层次行人检测算法[J]. 计算机应用研究，2015，32（7）：2196-2199. [15] Schroff F，Criminisi A，Zisserman A.Object class seg- mentation using random forests[C]//Proc of the British Machine Vision Conference，2010. 计算机工程与应用www.ceaj.org
