Precision by ViewSonic® Home Theater Projector User’s Manual ENG TCH SCH

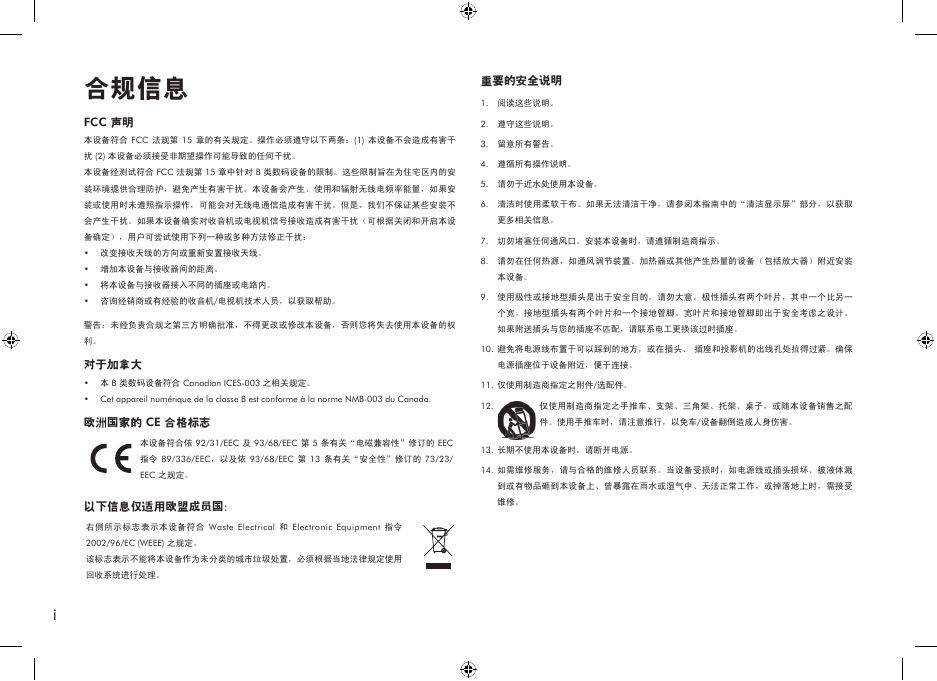

合规信息 FCC 声明本设备符合 FCC 法规第 15 章的有关规定。操作必须遵守以下两条：(1) 本设备不会造成有害干重要的安全说明 1. 阅读这些说明。 2. 遵守这些说明。 3. 留意所有警告。扰 (2) 本设备必须接受非期望操作可能导致的任何干扰。本设备经测试符合 FCC 法规第 15 章中针对 B 类数码设备的限制。这些限制旨在为住宅区内的安装环境提供合理防护，避免产生有害干扰。本设备会产生、使用和辐射无线电频率能量，如果安 4. 遵循所有操作说明。 5. 请勿于近水处使用本设备。装或使用时未遵照指示操作，可能会对无线电通信造成有害干扰。但是，我们不保证某些安装不 6. 清洁时使用柔软干布。如果无法清洁干净，请参阅本指南中的“清洁显示屏”部分，以获取会产生干扰。如果本设备确实对收音机或电视机信号接收造成有害干扰（可根据关闭和开启本设更多相关信息。备确定），用户可尝试使用下列一种或多种方法修正干扰： • • • • 改变接收天线的方向或重新安置接收天线。增加本设备与接收器间的距离。将本设备与接收器接入不同的插座或电路内。咨询经销商或有经验的收音机/电视机技术人员，以获取帮助。 7. 切勿堵塞任何通风口。安装本设备时，请遵循制造商指示。 8. 请勿在任何热源，如通风调节装置、加热器或其他产生热量的设备（包括放大器）附近安装本设备。 9. 使用极性或接地型插头是出于安全目的，请勿大意。极性插头有两个叶片，其中一个比另一个宽。接地型插头有两个叶片和一个接地管脚。宽叶片和接地管脚即出于安全考虑之设计。警告：未经负责合规之第三方明确批准，不得更改或修改本设备，否则您将失去使用本设备的权如果附送插头与您的插座不匹配，请联系电工更换该过时插座。利。对于加拿大 • • 本 B 类数码设备符合 Canadian ICES-003 之相关规定。 Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. 欧洲国家的 CE 合格标志 10. 避免将电源线布置于可以踩到的地方，或在插头、插座和投影机的出线孔处拉得过紧。确保电源插座位于设备附近，便于连接。 11. 仅使用制造商指定之附件/选配件。 12. 仅使用制造商指定之手推车、支架、三角架、托架、桌子，或随本设备销售之配件。使用手推车时，请注意推行，以免车/设备翻倒造成人身伤害。本设备符合依 92/31/EEC 及 93/68/EEC 第 5 条有关“电磁兼容性”修订的 EEC 指令 89/336/EEC，以及依 93/68/EEC 第 13 条有关“安全性”修订的 73/23/ 13. 长期不使用本设备时，请断开电源。 EEC 之规定。以下信息仅适用欧盟成员国：右侧所示标志表示本设备符合 Waste Electrical 和 Electronic Equipment 指令 2002/96/EC (WEEE) 之规定。该标志表示不能将本设备作为未分类的城市垃圾处置，必须根据当地法律规定使用回收系统进行处理。 i 14. 如需维修服务，请与合格的维修人员联系。当设备受损时，如电源线或插头损坏、被液体溅到或有物品砸到本设备上、曾暴露在雨水或湿气中、无法正常工作，或掉落地上时，需接受维修。

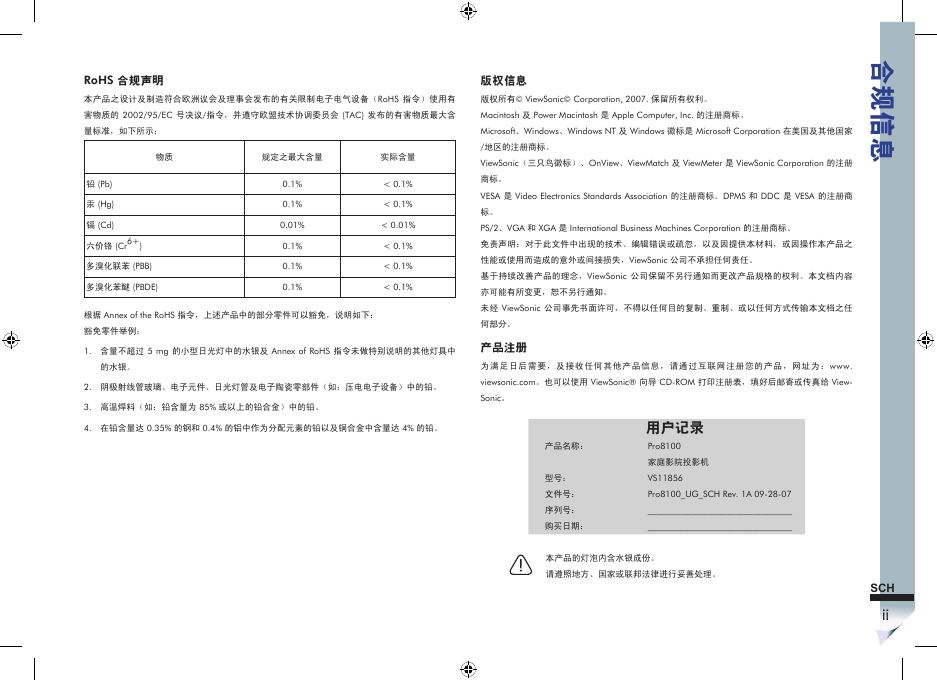

RoHS 合规声明本产品之设计及制造符合欧洲议会及理事会发布的有关限制电子电气设备（RoHS 指令）使用有版权信息版权所有© ViewSonic© Corporation, 2007. 保留所有权利。害物质的 2002/95/EC 号决议/指令，并遵守欧盟技术协调委员会 (TAC) 发布的有害物质最大含 Macintosh 及 Power Macintosh 是 Apple Computer, Inc. 的注册商标。量标准，如下所示： Microsoft、Windows、Windows NT 及 Windows 徽标是 Microsoft Corporation 在美国及其他国家物质规定之最大含量实际含量铅 (Pb) 汞 (Hg) 镉 (Cd) 六价铬 (Cr6+) 多溴化联苯 (PBB) 多溴化苯醚 (PBDE) 0.1% 0.1% 0.01% 0.1% 0.1% 0.1% < 0.1% < 0.1% < 0.01% < 0.1% < 0.1% < 0.1% 根据 Annex of the RoHS 指令，上述产品中的部分零件可以豁免，说明如下：豁免零件举例： 1. 含量不超过 5 mg 的小型日光灯中的水银及 Annex of RoHS 指令未做特别说明的其他灯具中的水银。 2. 阴极射线管玻璃、电子元件、日光灯管及电子陶瓷零部件（如：压电电子设备）中的铅。 3. 高温焊料（如：铅含量为 85% 或以上的铅合金）中的铅。 4. 在铅含量达 0.35% 的钢和 0.4% 的铝中作为分配元素的铅以及铜合金中含量达 4% 的铅。 /地区的注册商标。 ViewSonic（三只鸟徽标）、OnView、ViewMatch 及 ViewMeter 是 ViewSonic Corporation 的注册商标。 VESA 是 Video Electronics Standards Association 的注册商标。DPMS 和 DDC 是 VESA 的注册商标。 PS/2、VGA 和 XGA 是 International Business Machines Corporation 的注册商标。免责声明：对于此文件中出现的技术、编辑错误或疏忽，以及因提供本材料，或因操作本产品之性能或使用而造成的意外或间接损失，ViewSonic 公司不承担任何责任。基于持续改善产品的理念，ViewSonic 公司保留不另行通知而更改产品规格的权利。本文档内容亦可能有所变更，恕不另行通知。未经 ViewSonic 公司事先书面许可，不得以任何目的复制、重制、或以任何方式传输本文档之任何部分。产品注册为满足日后需要，及接收任何其他产品信息，请通过互联网注册您的产品，网址为：www. viewsonic.com。也可以使用 ViewSonic® 向导 CD-ROM 打印注册表，填好后邮寄或传真给 View- Sonic。产品名称：型号：文件号：序列号：购买日期：用户记录 Pro8100 家庭影院投影机 VS11856 Pro8100_UG_SCH Rev. 1A 09-28-07 _________________________________ _________________________________ 本产品的灯泡内含水银成份。请遵照地方、国家或联邦法律进行妥善处理。合规信息 SCH ii

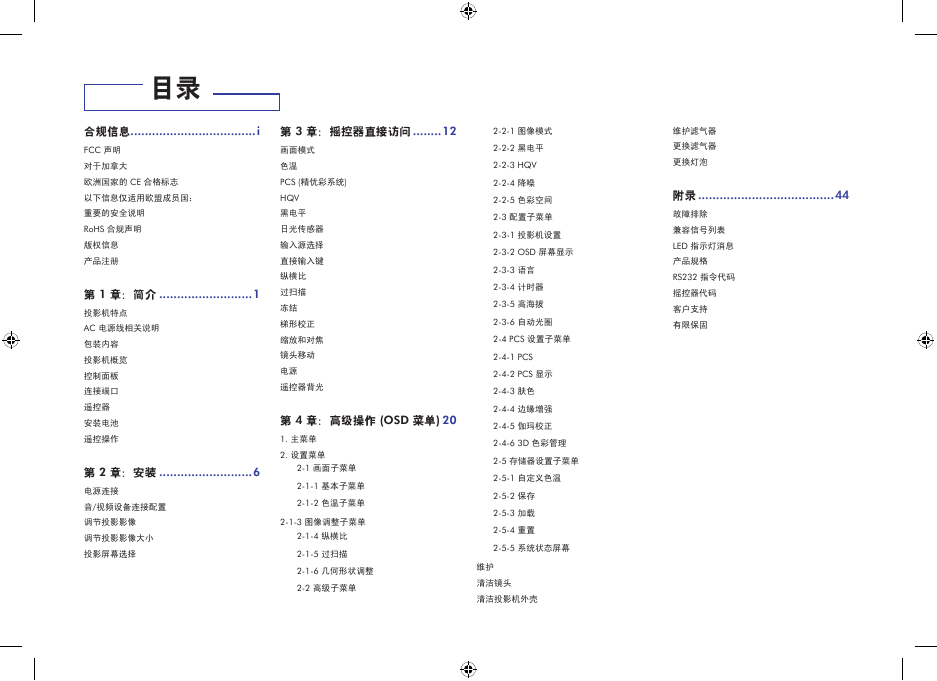

维护滤气器更换滤气器更换灯泡附录 ......................................44 故障排除兼容信号列表 LED 指示灯消息产品规格 RS232 指令代码摇控器代码客户支持有限保固目录合规信息...................................i FCC 声明对于加拿大欧洲国家的 CE 合格标志以下信息仅适用欧盟成员国：重要的安全说明 RoHS 合规声明版权信息产品注册第 1 章：简介 ..........................1 投影机特点 AC 电源线相关说明包装内容投影机概览控制面板连接端口遥控器安装电池遥控操作第 3 章：摇控器直接访问 ........12 画面模式色温 PCS (精优彩系统) HQV 黑电平日光传感器输入源选择直接输入键纵横比过扫描冻结梯形校正缩放和对焦镜头移动电源遥控器背光第 4 章：高级操作 (OSD 菜单) 20 1. 主菜单第 2 章：安装 ..........................6 电源连接音/视频设备连接配置调节投影影像调节投影影像大小投影屏幕选择 2. 设置菜单 2-1 画面子菜单 2-1-1 基本子菜单 2-1-2 色温子菜单 2-1-3 图像调整子菜单 2-1-4 纵横比 2-1-5 过扫描 2-1-6 几何形状调整 2-2 高级子菜单 2-2-1 图像模式 2-2-2 黑电平 2-2-3 HQV 2-2-4 降噪 2-2-5 色彩空间 2-3 配置子菜单 2-3-1 投影机设置 2-3-2 OSD 屏幕显示 2-3-3 语言 2-3-4 计时器 2-3-5 高海拔 2-3-6 自动光圈 2-4 PCS 设置子菜单 2-4-1 PCS 2-4-2 PCS 显示 2-4-3 肤色 2-4-4 边缘增强 2-4-5 伽玛校正 2-4-6 3D 色彩管理 2-5 存储器设置子菜单 2-5-1 自定义色温 2-5-2 保存 2-5-3 加载 2-5-4 重置 2-5-5 系统状态屏幕维护清洁镜头清洁投影机外壳

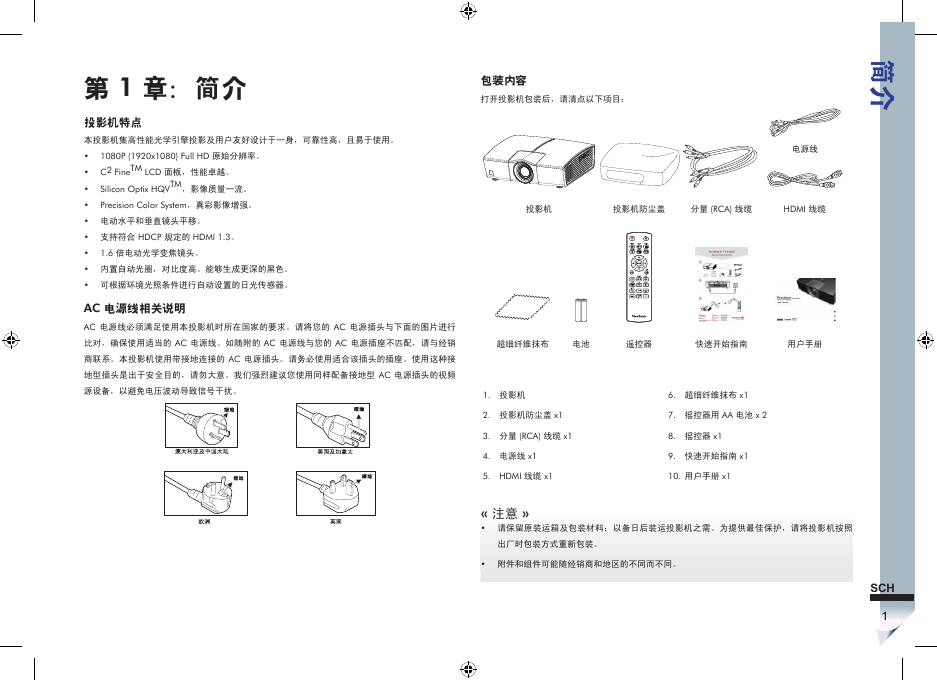

第 1 章：简介投影机特点本投影机集高性能光学引擎投影及用户友好设计于一身，可靠性高，且易于使用。包装内容打开投影机包装后，请清点以下项目：简介电源线 • • • • • • • • • 1080P (1920x1080) Full HD 原始分辨率。 C2 FineTM LCD 面板，性能卓越。 Silicon Optix HQVTM，影像质量一流。 Precision Color System，真彩影像增强。电动水平和垂直镜头平移。支持符合 HDCP 规定的 HDMI 1.3。 1.6 倍电动光学变焦镜头。内置自动光圈，对比度高。能够生成更深的黑色。可根据环境光照条件进行自动设置的日光传感器。投影机投影机防尘盖分量 (RCA) 线缆 HDMI 线缆 AC 电源线相关说明 AC 电源线必须满足使用本投影机时所在国家的要求。请将您的 AC 电源插头与下面的图片进行比对，确保使用适当的 AC 电源线。如随附的 AC 电源线与您的 AC 电源插座不匹配，请与经销超细纤维抹布电池遥控器快速开始指南用户手册商联系。本投影机使用带接地连接的 AC 电源插头。请务必使用适合该插头的插座。使用这种接地型插头是出于安全目的，请勿大意。我们强烈建议您使用同样配备接地型 AC 电源插头的视频源设备，以避免电压波动导致信号干扰。 1. 投影机 6. 超细纤维抹布 x1 2. 投影机防尘盖 x1 7. 摇控器用 AA 电池 x 2 3. 分量 (RCA) 线缆 x1 8. 摇控器 x1 4. 电源线 x1 5. HDMI 线缆 x1 9. 快速开始指南 x1 10. 用户手册 x1 « 注意 » • 请保留原装运箱及包装材料；以备日后装运投影机之需。为提供最佳保护，请将投影机按照出厂时包装方式重新包装。 • 附件和组件可能随经销商和地区的不同而不同。 SCH 1

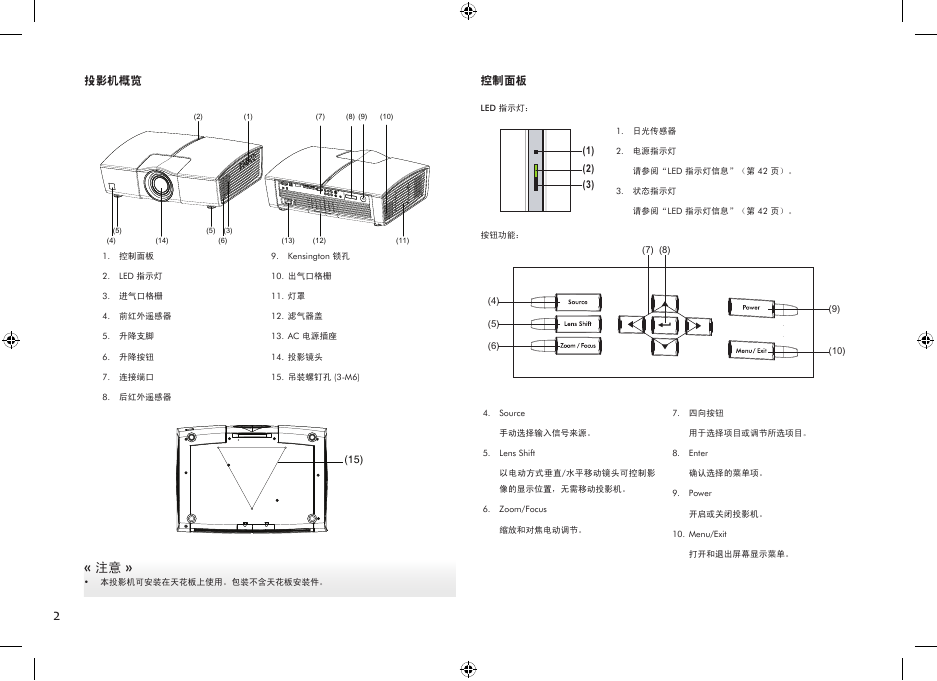

投影机概览 (2) (1) (7) (8) (9) (10) 控制面板 LED 指示灯： (1) (2) (3) 1. 日光传感器 2. 电源指示灯请参阅“LED 指示灯信息”（第 42 页）。 3. 状态指示灯请参阅“LED 指示灯信息”（第 42 页）。 (13) (12) (11) 9. Kensington 锁孔按钮功能： (7) (8) (4) (5) (6) (9) (10) 4. Source 7. 四向按钮手动选择输入信号来源。用于选择项目或调节所选项目。 5. Lens Shift 8. Enter 以电动方式垂直/水平移动镜头可控制影确认选择的菜单项。像的显示位置，无需移动投影机。 9. Power 6. Zoom/Focus 缩放和对焦电动调节。开启或关闭投影机。 10. Menu/Exit 打开和退出屏幕显示菜单。 (5) (4) (14) (5) (3) (6) 1. 控制面板 2. LED 指示灯 3. 进气口格栅 4. 前红外遥感器 5. 升降支脚 6. 升降按钮 7. 连接端口 8. 后红外遥感器 10. 出气口格栅 11. 灯罩 12. 滤气器盖 13. AC 电源插座 14. 投影镜头 15. 吊装螺钉孔 (3-M6) (15) « 注意 » • 本投影机可安装在天花板上使用。包装不含天花板安装件。 2

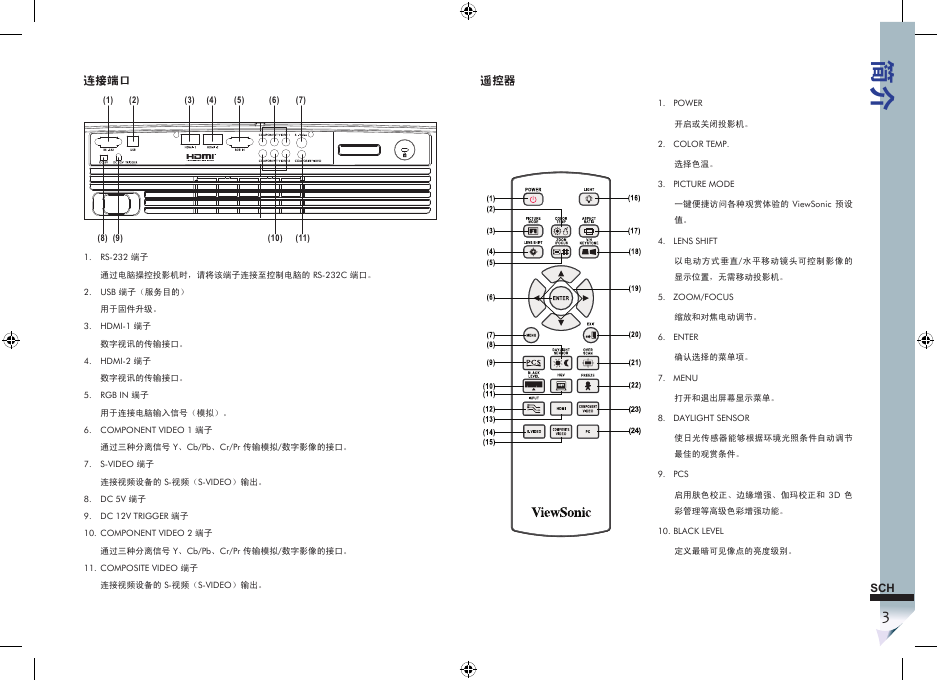

连接端口 (1) (2) (3) (4) (5) (6) (7) 遥控器 (8) (9) 1. RS-232 端子 (10) (11) 通过电脑操控投影机时，请将该端子连接至控制电脑的 RS-232C 端口。 2. USB 端子（服务目的）用于固件升级。 3. HDMI-1 端子数字视讯的传输接口。 4. HDMI-2 端子数字视讯的传输接口。 5. RGB IN 端子用于连接电脑输入信号（模拟）。 6. COMPONENT VIDEO 1 端子通过三种分离信号 Y、Cb/Pb、Cr/Pr 传输模拟/数字影像的接口。 7. S-VIDEO 端子连接视频设备的 S-视频（S-VIDEO）输出。 8. DC 5V 端子 9. DC 12V TRIGGER 端子 10. COMPONENT VIDEO 2 端子通过三种分离信号 Y、Cb/Pb、Cr/Pr 传输模拟/数字影像的接口。 11. COMPOSITE VIDEO 端子连接视频设备的 S-视频（S-VIDEO）输出。 1. POWER 开启或关闭投影机。 2. COLOR TEMP. 选择色温。 3. PICTURE MODE 一键便捷访问各种观赏体验的 ViewSonic 预设值。 4. LENS SHIFT 以电动方式垂直/水平移动镜头可控制影像的显示位置，无需移动投影机。 5. ZOOM/FOCUS 缩放和对焦电动调节。 6. ENTER 确认选择的菜单项。 7. MENU 打开和退出屏幕显示菜单。 8. DAYLIGHT SENSOR 使日光传感器能够根据环境光照条件自动调节最佳的观赏条件。 9. PCS 启用肤色校正、边缘增强、伽玛校正和 3D 色彩管理等高级色彩增强功能。 10. BLACK LEVEL 定义最暗可见像点的亮度级别。简介 SCH 3

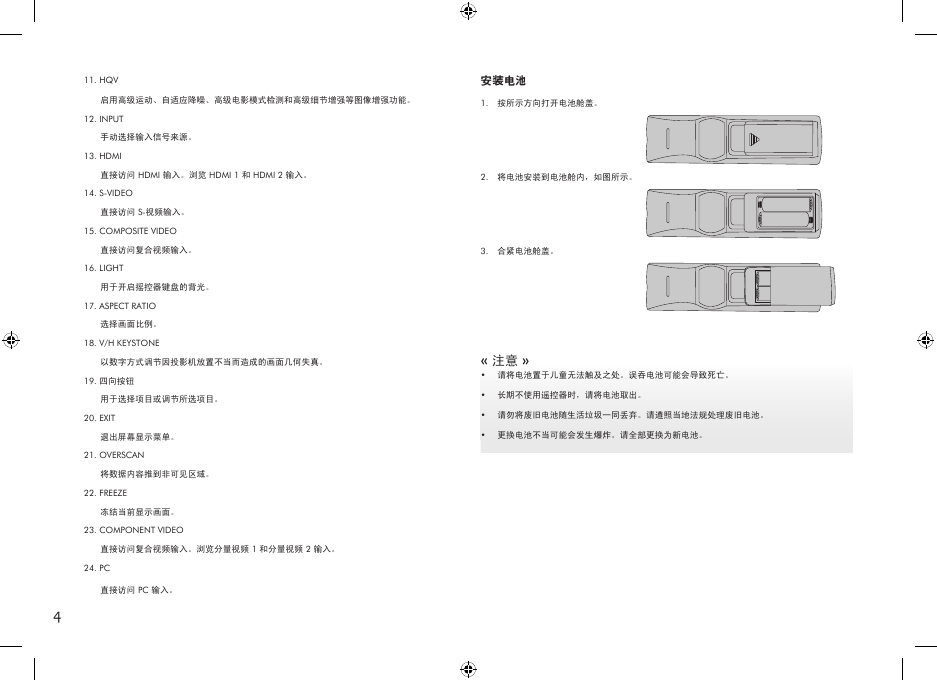

11. HQV 启用高级运动、自适应降噪、高级电影模式检测和高级细节增强等图像增强功能。安装电池 1. 按所示方向打开电池舱盖。 12. INPUT 手动选择输入信号来源。 13. HDMI 直接访问 HDMI 输入。浏览 HDMI 1 和 HDMI 2 输入。 2. 将电池安装到电池舱内，如图所示。 14. S-VIDEO 直接访问 S-视频输入。 15. COMPOSITE VIDEO 直接访问复合视频输入。 16. LIGHT 用于开启摇控器键盘的背光。 17. ASPECT RATIO 选择画面比例。 18. V/H KEYSTONE 以数字方式调节因投影机放置不当而造成的画面几何失真。 19. 四向按钮用于选择项目或调节所选项目。 20. EXIT 退出屏幕显示菜单。 21. OVERSCAN 将数据内容推到非可见区域。 22. FREEZE 冻结当前显示画面。 23. COMPONENT VIDEO 直接访问复合视频输入。浏览分量视频 1 和分量视频 2 输入。 24. PC 直接访问 PC 输入。 4 3. 合紧电池舱盖。 « 注意 » • 请将电池置于儿童无法触及之处。误吞电池可能会导致死亡。 • • • 长期不使用遥控器时，请将电池取出。请勿将废旧电池随生活垃圾一同丢弃。请遵照当地法规处理废旧电池。更换电池不当可能会发生爆炸。请全部更换为新电池。
