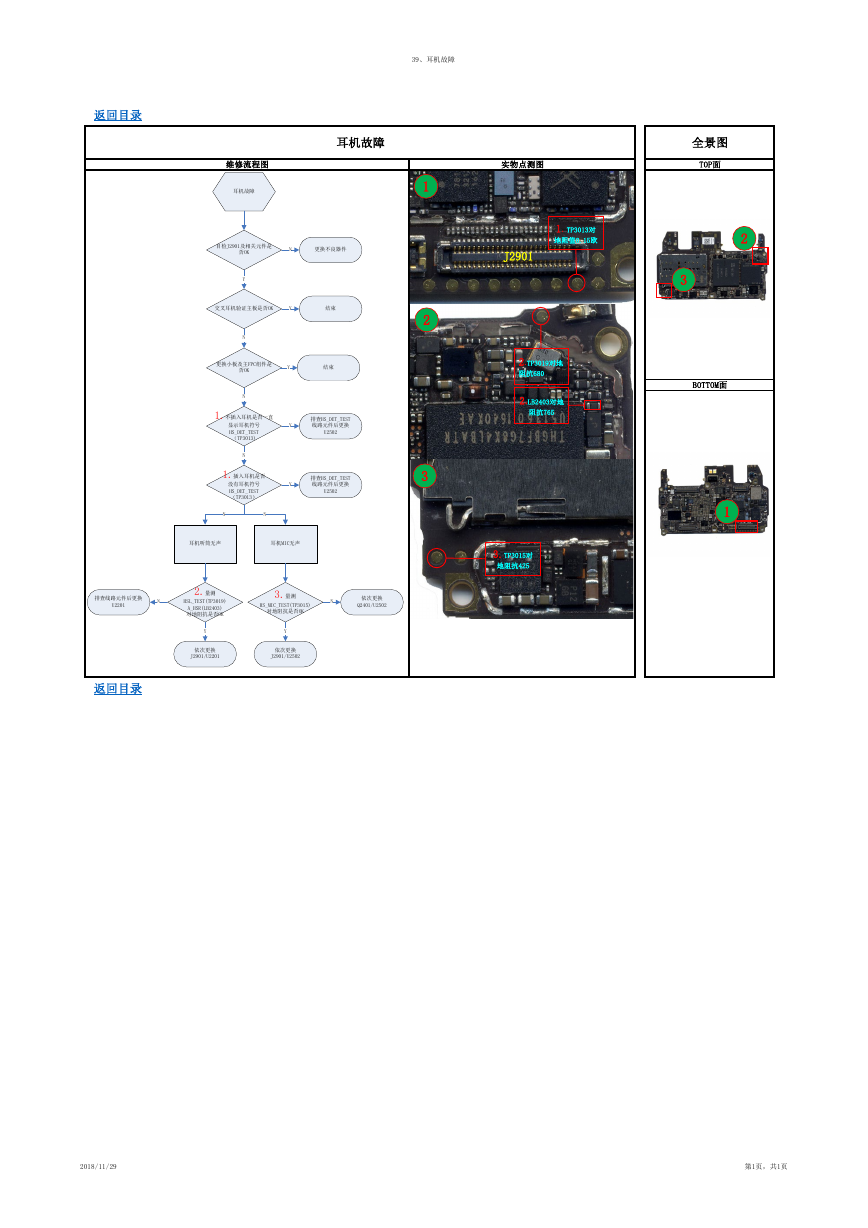

返回目录 维修流程图 耳机故障 39、耳机故障 耳机故障 实物点测图 1 2 3 1.TP3013对 地阻值0.15欧 J2901 2.TP3019对地 阻抗680 2.LB2403对地 阻抗765 N 更换不良器件 目检J2901及相关元件是 否OK Y 交叉耳机验证主板是否OK Y 结束 N 更换小板及主FPC组件是 否OK N 1.不插入耳机是否一直 显示耳机符号 HS_DET_TEST （TP3013) N 1.插入耳机是否 没有耳机符号 HS_DET_TEST （TP3013） N N Y 结束 Y Y 排查HS_DET_TEST 线路元件后更换 U2502 排查HS_DET_TEST 线路元件后更换 U2502 全景图 TOP面 2 3 BOTTOM面 1 耳机听筒无声 耳机MIC无声 3.TP3015对 地阻抗425 排查线路元件后更换 U2201 N 2.量测 HSL_TEST(TP3019) A_HSR(LB2403) 对地阻抗是否OK 3.量测 HS_MIC_TEST(TP3015) 对地阻抗是否OK N 依次更换 Q2401/U2502 Y Y 依次更换 J2901/U2201 依次更换 J2901/U2502 返回目录 2018/11/29 第1页，共1页
