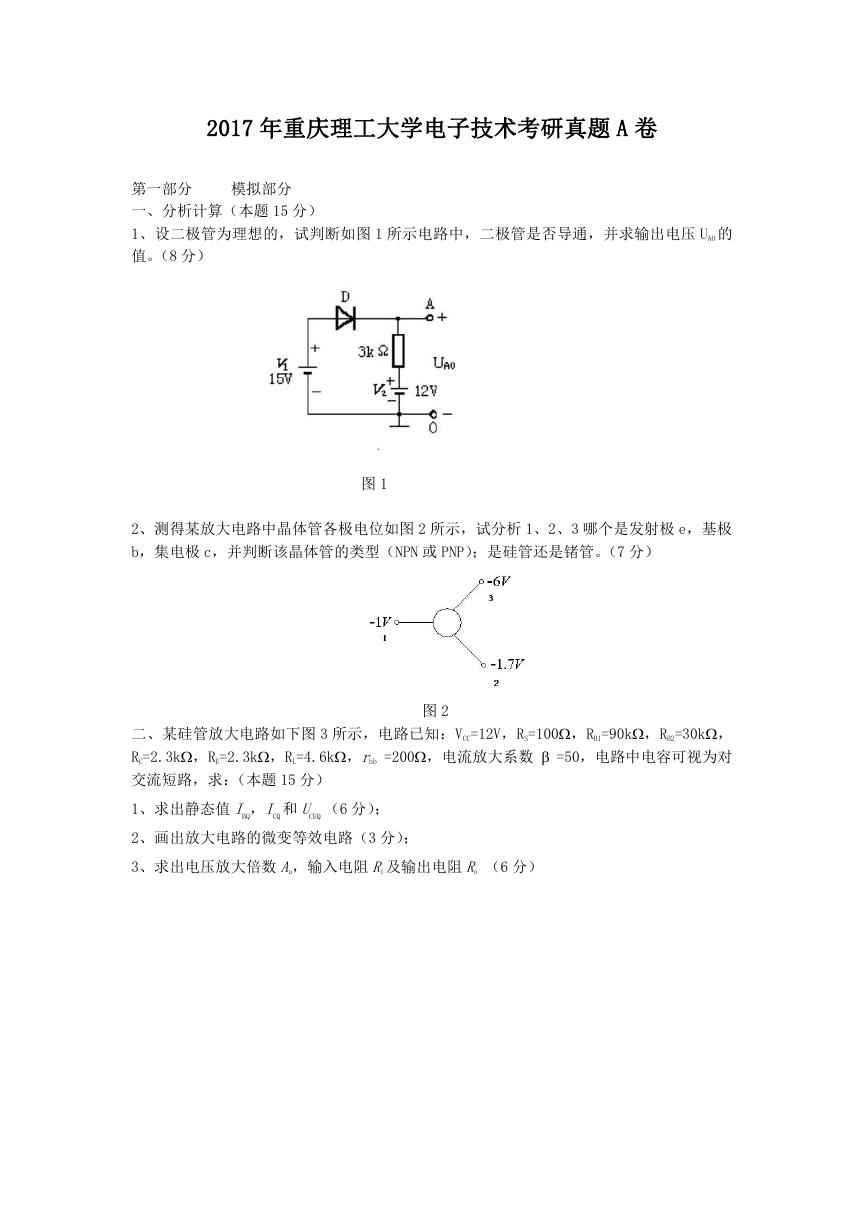

2017 年重庆理工大学电子技术考研真题 A 卷 模拟部分 第一部分 一、分析计算(本题 15 分) 1、设二极管为理想的,试判断如图 1 所示电路中,二极管是否导通,并求输出电压 UAO 的 值。(8 分) 图 1 2、测得某放大电路中晶体管各极电位如图 2 所示,试分析 1、2、3 哪个是发射极 e,基极 b,集电极 c,并判断该晶体管的类型(NPN 或 PNP);是硅管还是锗管。(7 分) 二、某硅管放大电路如下图 3 所示,电路已知:VCC=12V,RS=100,RB1=90k,RB2=30k, RC=2.3k,RE=2.3k,RL=4.6k,rbb =200,电流放大系数  =50,电路中电容可视为对 交流短路,求:(本题 15 分) 图 2 1、求出静态值 I BQ ,I CQ 和 U CEQ (6 分); 2、画出放大电路的微变等效电路(3 分); 3、求出电压放大倍数 Au,输入电阻 Ri 及输出电阻 Ro (6 分)

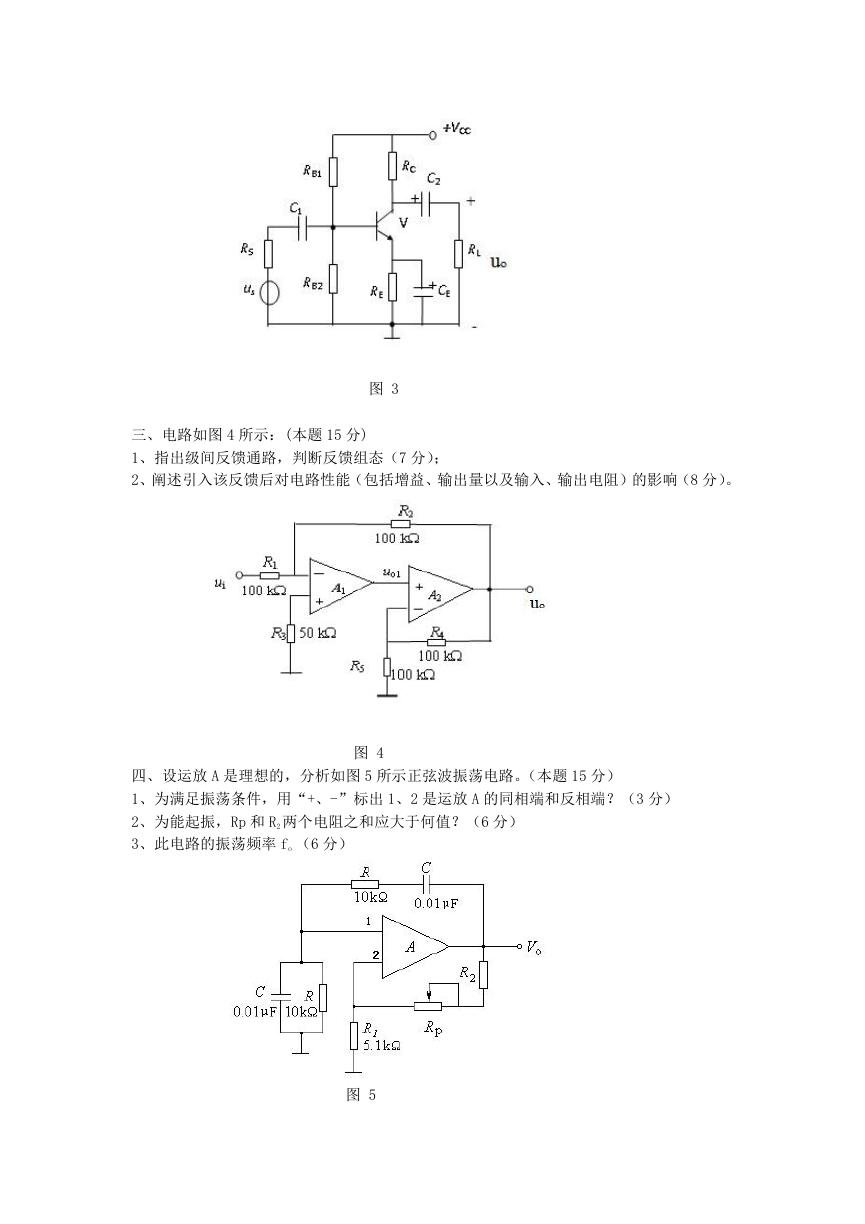

图 3 三、电路如图 4 所示:(本题 15 分) 1、指出级间反馈通路,判断反馈组态(7 分); 2、阐述引入该反馈后对电路性能(包括增益、输出量以及输入、输出电阻)的影响(8 分)。 图 4 四、设运放 A 是理想的,分析如图 5 所示正弦波振荡电路。(本题 15 分) 1、为满足振荡条件,用“+、-”标出 1、2 是运放 A 的同相端和反相端?(3 分) 2、为能起振,Rp 和 R2 两个电阻之和应大于何值?(6 分) 3、此电路的振荡频率 fo (6 分) 图 5

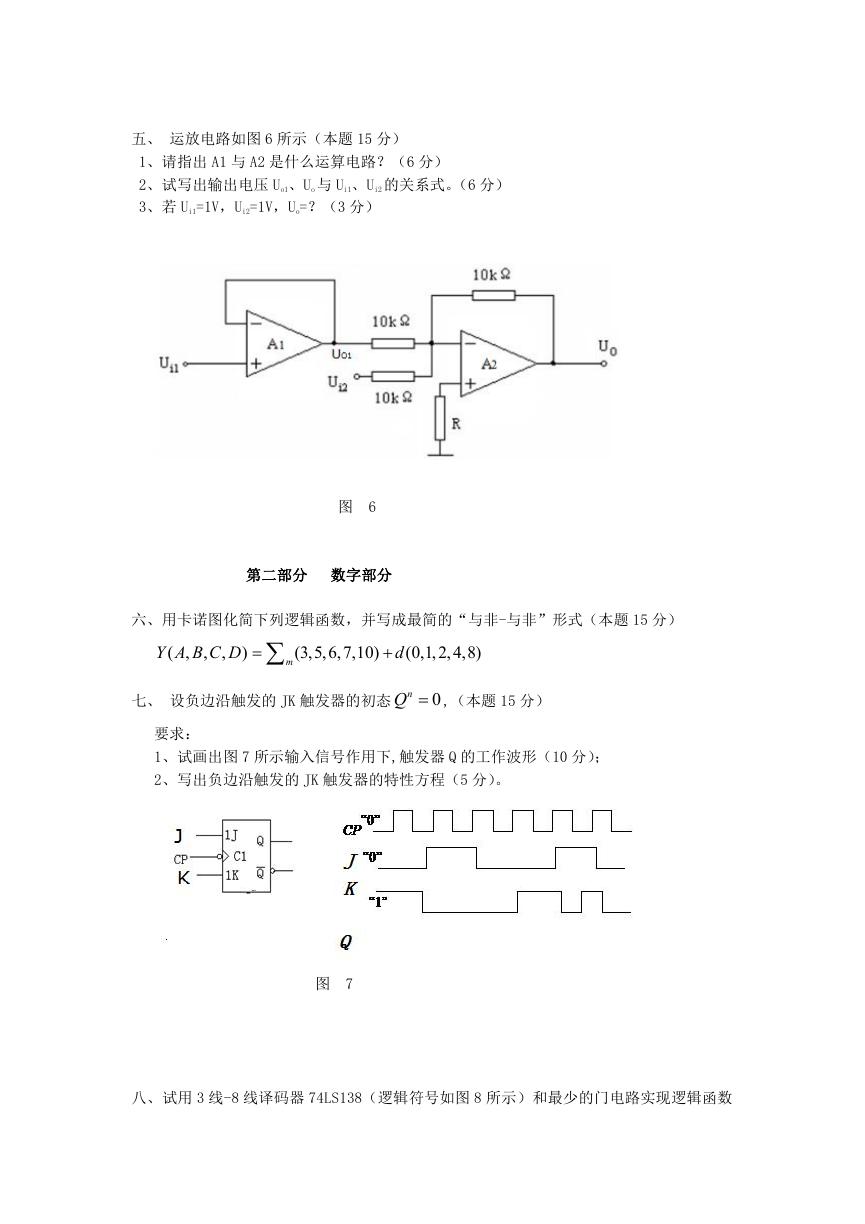

五、 运放电路如图 6 所示(本题 15 分) 1、请指出 A1 与 A2 是什么运算电路?(6 分) 2、试写出输出电压 Uo1、Uo 与 Ui1、Ui2 的关系式。(6 分) 3、若 Ui1=1V,Ui2=1V,Uo=?(3 分) 图 6 第二部分 数字部分 六、用卡诺图化简下列逻辑函数,并写成最简的“与非-与非”形式(本题 15 分) Y A B C D ( , , , )   m (3,5,6,7,10)  d (0,1,2,4,8) 七、 设负边沿触发的 JK 触发器的初态 nQ  ,(本题 15 分) 0 要求: 1、试画出图 7 所示输入信号作用下,触发器 Q 的工作波形(10 分); 2、写出负边沿触发的 JK 触发器的特性方程(5 分)。 图 7 八、试用 3 线-8 线译码器 74LS138(逻辑符号如图 8 所示)和最少的门电路实现逻辑函数

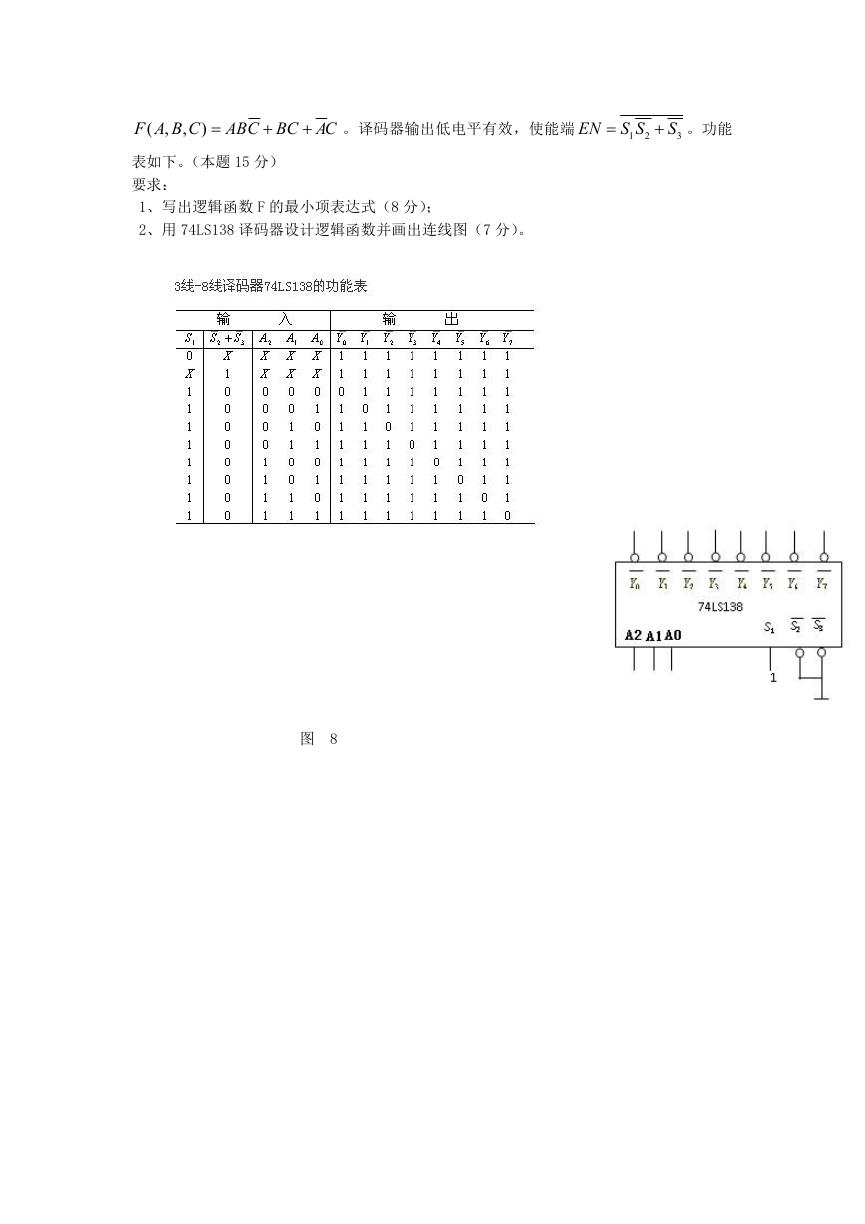

F A B C ( , , )  ABC BC AC  。译码器输出低电平有效,使能端  EN S S 1  2  。功能 S 3 表如下。(本题 15 分) 要求: 1、写出逻辑函数 F 的最小项表达式(8 分); 2、用 74LS138 译码器设计逻辑函数并画出连线图(7 分)。 图 8

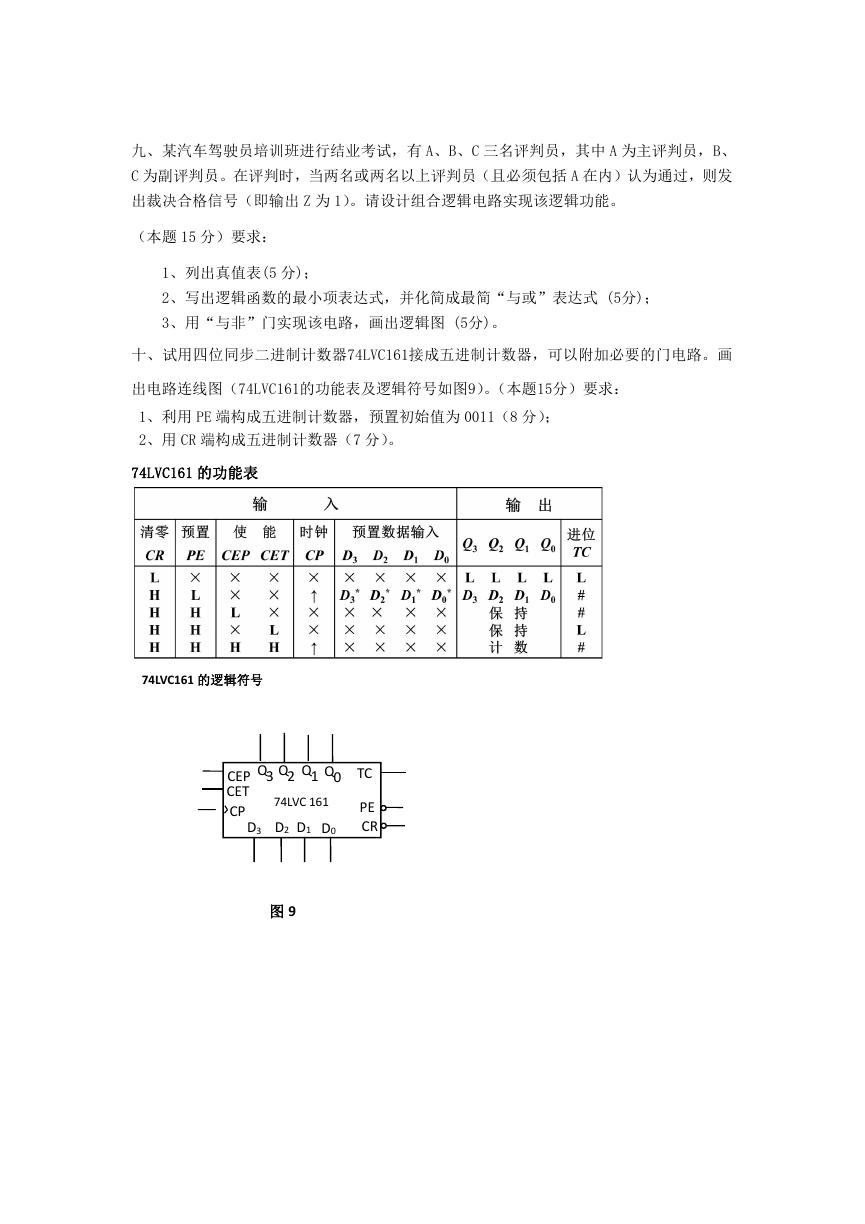

九、某汽车驾驶员培训班进行结业考试,有 A、B、C 三名评判员,其中 A 为主评判员,B、 C 为副评判员。在评判时,当两名或两名以上评判员(且必须包括 A 在内)认为通过,则发 出裁决合格信号(即输出 Z 为 1)。请设计组合逻辑电路实现该逻辑功能。 (本题 15 分)要求: 1、列出真值表(5 分); 2、写出逻辑函数的最小项表达式,并化简成最简“与或”表达式 (5分); 3、用“与非”门实现该电路,画出逻辑图 (5分)。 十、试用四位同步二进制计数器74LVC161接成五进制计数器,可以附加必要的门电路。画 出电路连线图(74LVC161的功能表及逻辑符号如图9)。(本题15分)要求: 1、利用 PE 端构成五进制计数器,预置初始值为 0011(8 分); 2、用 CR 端构成五进制计数器(7 分)。 74LVC161 的功能表 74LVC161 的逻辑符号 CEP Q3 Q2 Q1 Q0 CET 74LVC 161 CP D2 D1 D0 D3 TC PE CR 图 9
