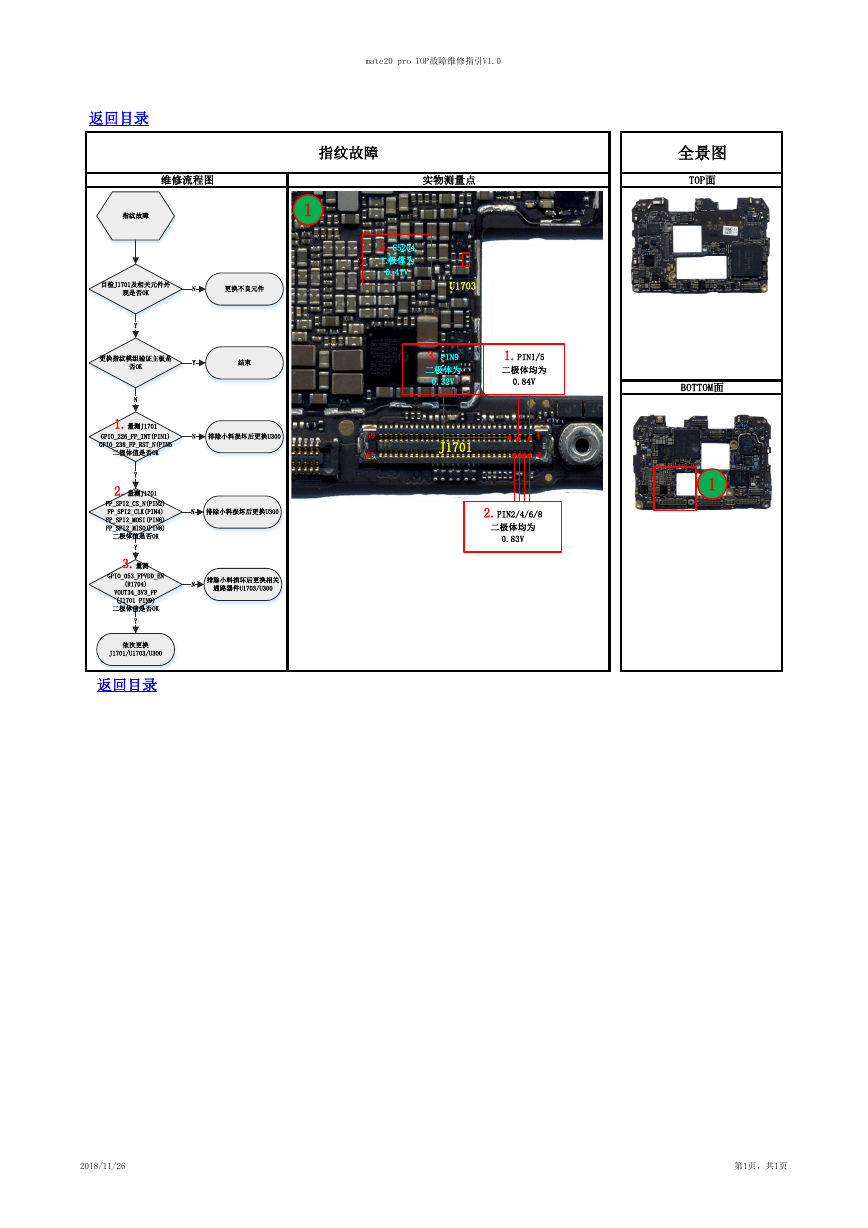

mate20 pro TOP故障维修指引V1.0 返回目录 指纹故障 维修流程图 实物测量点 全景图 TOP面 指纹故障 1 目检J1701及相关元件外 观是否OK N 更换不良元件 U1703 3.C5204 二极体为 0.47V Y 结束 3.PIN9 二极体为 0.32V 1.PIN1/5 二极体均为 0.84V N 排除小料损坏后更换U300 59 60 J1701 1 2 N 排除小料损坏后更换U300 N 排除小料损坏后更换相关 通路器件U1703/U300 2.PIN2/4/6/8 二极体均为 0.83V BOTTOM面 1 Y 更换指纹模组验证主板是 否OK N 1.量测J1701 GPIO_226_FP_INT(PIN1) GPIO_238_FP_RST_N(PIN5 二极体值是否OK Y 2.量测J1701 FP_SPI2_CS_N(PIN2) FP_SPI2_CLK(PIN4) FP_SPI2_MOSI(PIN6) FP_SPI2_MISO(PIN8) 二极体值是否OK Y 3.量测 GPIO_053_FPVDD_EN (R1704) VOUT34_3V3_FP (J1701 PIN9) 二极体值是否OK Y 依次更换 J1701/U1703/U300 返回目录 2018/11/26 第1页，共1页
