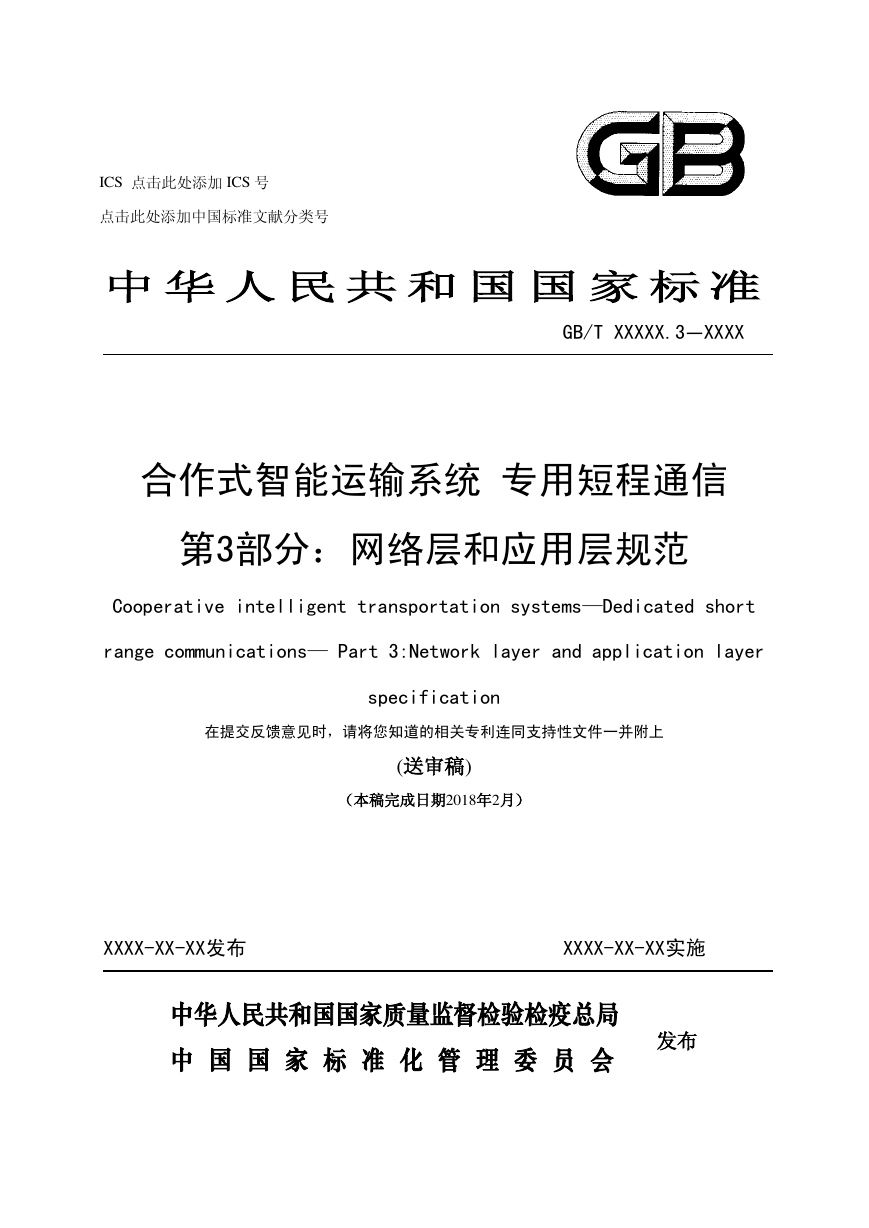

ICS 点击此处添加 ICS 号点击此处添加中国标准文献分类号中华人民共和国国家标准 GB/T XXXXX.3—XXXX 合作式智能运输系统专用短程通信第3部分：网络层和应用层规范 Cooperative intelligent transportation systems—Dedicated short range communications— Part 3:Network layer and application layer specification 在提交反馈意见时，请将您知道的相关专利连同支持性文件一并附上 (送审稿) （本稿完成日期2018年2月） XXXX-XX-XX发布 XXXX-XX-XX实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布

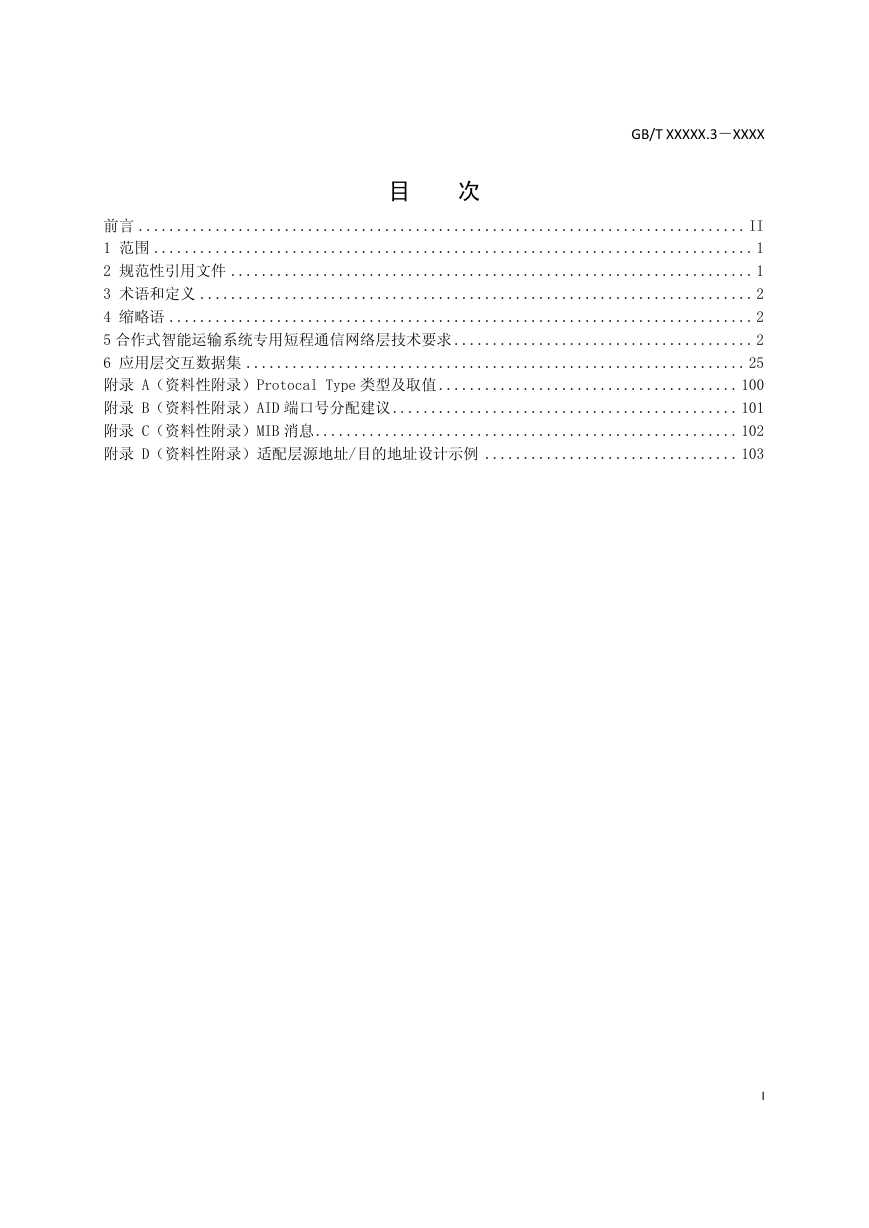

GB/T XXXXX.3－XXXX 目次前言 ............................................................................... II 1 范围 .............................................................................. 1 2 规范性引用文件 .................................................................... 1 3 术语和定义 ........................................................................ 2 4 缩略语 ............................................................................ 2 5 合作式智能运输系统专用短程通信网络层技术要求 ....................................... 2 6 应用层交互数据集 ................................................................. 25 附录 A（资料性附录）Protocal Type 类型及取值 ....................................... 100 附录 B（资料性附录）AID 端口号分配建议 ............................................. 101 附录 C（资料性附录）MIB 消息 ....................................................... 102 附录 D（资料性附录）适配层源地址/目的地址设计示例 ................................. 103 I

前言请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 GB/T 31024《合作式智能运输系统专用短程通信》分为四个部分： ——第1部分：总体技术要求； ——第2部分：媒体访问控制层和物理层规范； ——第3部分：网络层和应用层规范； ——第4部分：设备应用规范。本部分为GB/T 31024的第3部分。本部分按照GB/T 1.1−2009给出的规则起草。本部分由全国智能运输系统标准化技术委员会(SAC/TC268)提出并归口。本部分起草单位：交通运输部公路科学研究院、中国信息通信研究院、电信科学技术研究院有限公司、清华大学、中关村中交国通智能交通产业联盟、华为技术有限公司、长安汽车股份有限公司、通用汽车(中国)投资有限公司、东软集团股份有限公司、北京星云互联科技有限公司、北京车网互联科技有限公司、国家发展和改革委员会综合运输研究所、深圳成谷科技有限公司、中国汽车工程研究院股份有限公司、中兴通讯股份有限公司、北京新岸线移动多媒体技术有限公司。本部分主要起草人：葛雨明、王笑京、李斌、林琳、房家奕、王易之、李明超、李增文、黄颖、曹振臻、宋向辉、焦伟赟、汤立波、杜江凌、韩广林、杨明、陈晓博、姚丹亚、牛雷、潘军、张骞、郭玉清、刘航、陈音、石梦凯、谢飞、陈涛、王义锋、于海、王琳、闫志刚、刘慎发。 II

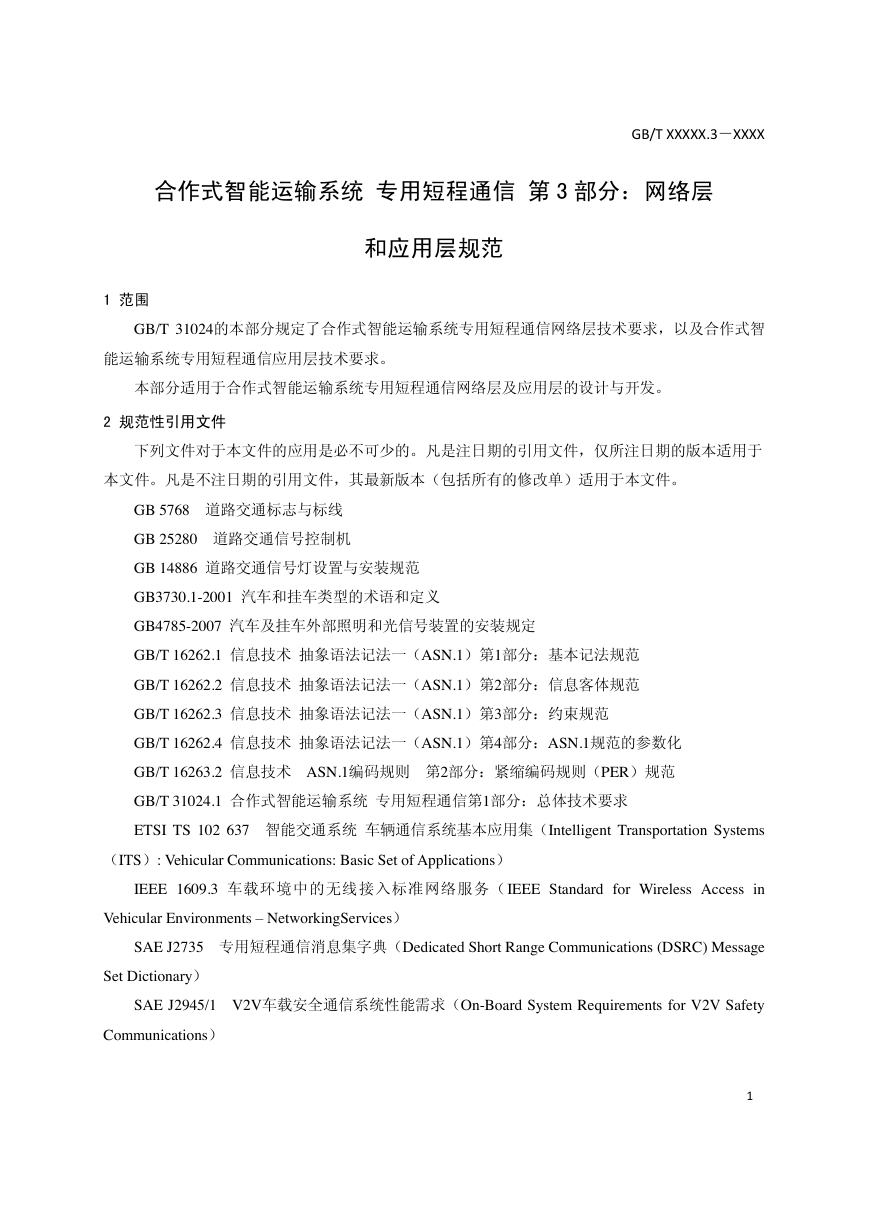

GB/T XXXXX.3－XXXX 合作式智能运输系统专用短程通信第 3 部分：网络层和应用层规范 1 范围 GB/T 31024的本部分规定了合作式智能运输系统专用短程通信网络层技术要求，以及合作式智能运输系统专用短程通信应用层技术要求。本部分适用于合作式智能运输系统专用短程通信网络层及应用层的设计与开发。 2 规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 5768 道路交通标志与标线 GB 25280 道路交通信号控制机 GB 14886 道路交通信号灯设置与安装规范 GB3730.1-2001 汽车和挂车类型的术语和定义 GB4785-2007 汽车及挂车外部照明和光信号装置的安装规定 GB/T 16262.1 信息技术抽象语法记法一（ASN.1）第1部分：基本记法规范 GB/T 16262.2 信息技术抽象语法记法一（ASN.1）第2部分：信息客体规范 GB/T 16262.3 信息技术抽象语法记法一（ASN.1）第3部分：约束规范 GB/T 16262.4 信息技术抽象语法记法一（ASN.1）第4部分：ASN.1规范的参数化 GB/T 16263.2 信息技术 ASN.1编码规则第2部分：紧缩编码规则（PER）规范 GB/T 31024.1 合作式智能运输系统专用短程通信第1部分：总体技术要求 ETSI TS 102 637 智能交通系统车辆通信系统基本应用集（Intelligent Transportation Systems （ITS）: Vehicular Communications: Basic Set of Applications） IEEE 1609.3 车载环境中的无线接入标准网络服务（ IEEE Standard for Wireless Access in Vehicular Environments – NetworkingServices） SAE J2735 专用短程通信消息集字典（Dedicated Short Range Communications (DSRC) Message Set Dictionary） SAE J2945/1 V2V车载安全通信系统性能需求（On-Board System Requirements for V2V Safety Communications） 1

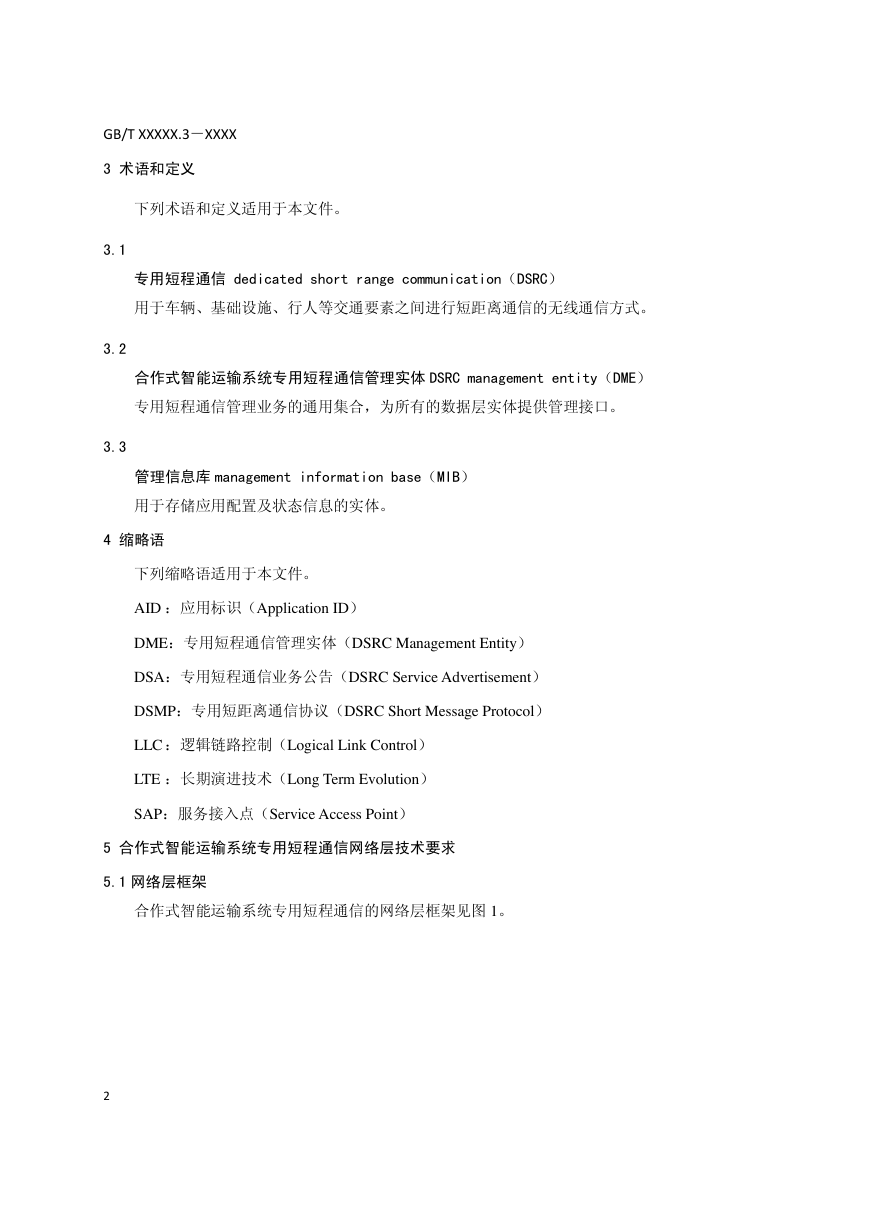

GB/T XXXXX.3－XXXX 3 术语和定义下列术语和定义适用于本文件。 3.1 专用短程通信 dedicated short range communication（DSRC）用于车辆、基础设施、行人等交通要素之间进行短距离通信的无线通信方式。 3.2 合作式智能运输系统专用短程通信管理实体 DSRC management entity（DME）专用短程通信管理业务的通用集合，为所有的数据层实体提供管理接口。 3.3 管理信息库 management information base（MIB）用于存储应用配置及状态信息的实体。 4 缩略语下列缩略语适用于本文件。 AID ：应用标识（Application ID） DME：专用短程通信管理实体（DSRC Management Entity） DSA：专用短程通信业务公告（DSRC Service Advertisement） DSMP：专用短距离通信协议（DSRC Short Message Protocol） LLC ：逻辑链路控制（Logical Link Control） LTE ：长期演进技术（Long Term Evolution） SAP：服务接入点（Service Access Point） 5 合作式智能运输系统专用短程通信网络层技术要求 5.1 网络层框架合作式智能运输系统专用短程通信的网络层框架见图 1。 2

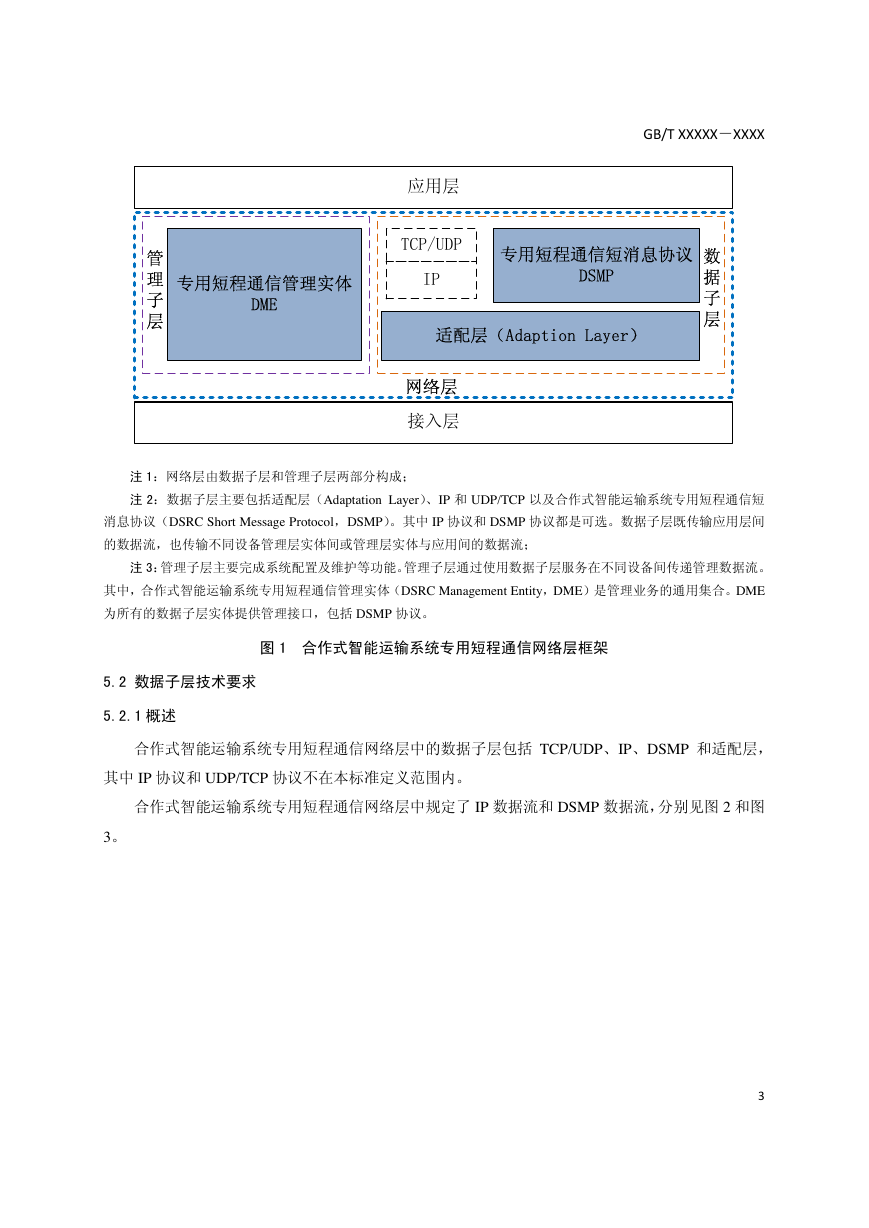

GB/T XXXXX－XXXX 注 1：网络层由数据子层和管理子层两部分构成；注 2：数据子层主要包括适配层（Adaptation Layer）、IP 和 UDP/TCP 以及合作式智能运输系统专用短程通信短消息协议（DSRC Short Message Protocol，DSMP）。其中 IP 协议和 DSMP 协议都是可选。数据子层既传输应用层间的数据流，也传输不同设备管理层实体间或管理层实体与应用间的数据流；注 3：管理子层主要完成系统配置及维护等功能。管理子层通过使用数据子层服务在不同设备间传递管理数据流。其中，合作式智能运输系统专用短程通信管理实体（DSRC Management Entity，DME）是管理业务的通用集合。DME 为所有的数据子层实体提供管理接口，包括 DSMP 协议。图 1 合作式智能运输系统专用短程通信网络层框架 5.2 数据子层技术要求 5.2.1 概述合作式智能运输系统专用短程通信网络层中的数据子层包括 TCP/UDP、IP、DSMP 和适配层，其中 IP 协议和 UDP/TCP 协议不在本标准定义范围内。合作式智能运输系统专用短程通信网络层中规定了 IP 数据流和 DSMP 数据流，分别见图 2 和图 3。 3 应用层接入层网络层管理子层数据子层专用短程通信管理实体DME适配层（Adaption Layer）专用短程通信短消息协议DSMPTCP/UDPIP

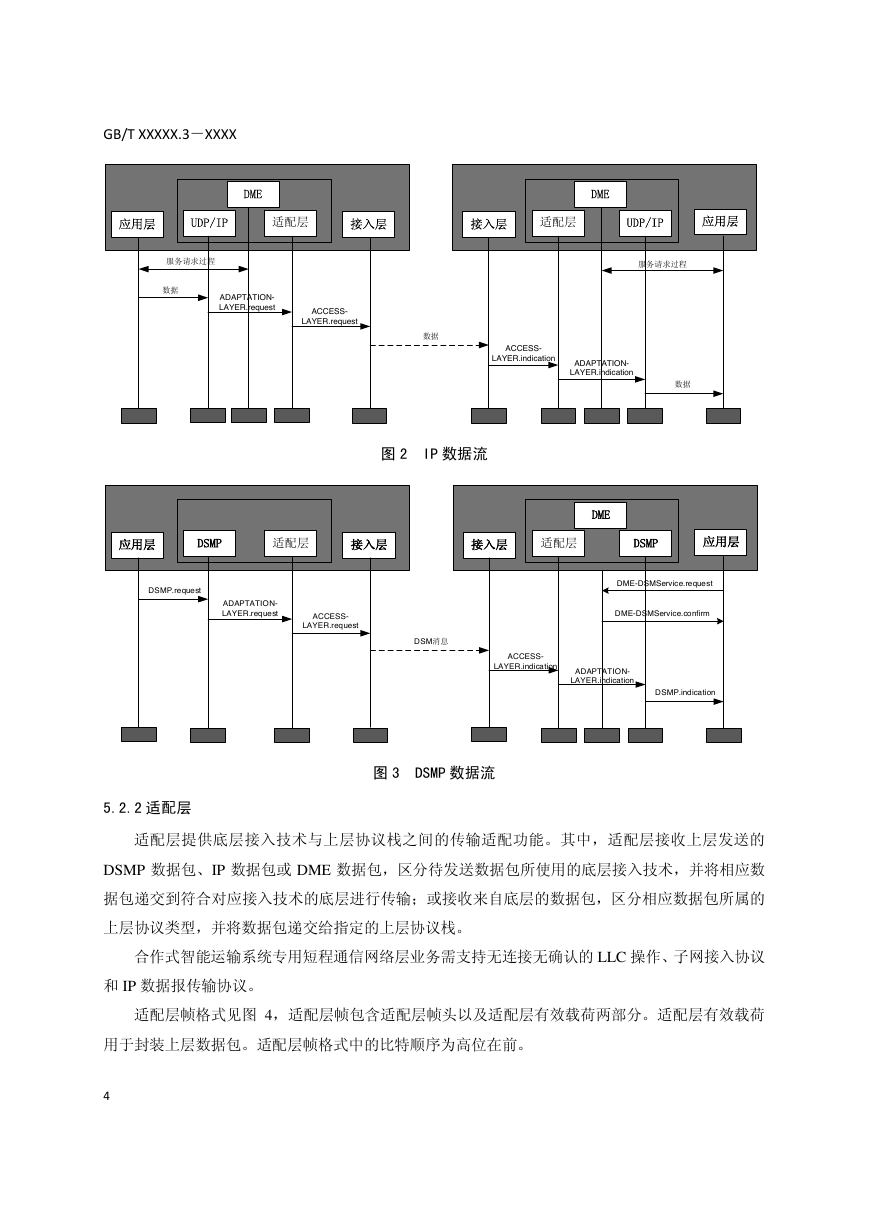

GB/T XXXXX.3－XXXX 图 2 IP 数据流 5.2.2 适配层图 3 DSMP 数据流适配层提供底层接入技术与上层协议栈之间的传输适配功能。其中，适配层接收上层发送的 DSMP 数据包、IP 数据包或 DME 数据包，区分待发送数据包所使用的底层接入技术，并将相应数据包递交到符合对应接入技术的底层进行传输；或接收来自底层的数据包，区分相应数据包所属的上层协议类型，并将数据包递交给指定的上层协议栈。合作式智能运输系统专用短程通信网络层业务需支持无连接无确认的 LLC 操作、子网接入协议和 IP 数据报传输协议。适配层帧格式见图 4，适配层帧包含适配层帧头以及适配层有效载荷两部分。适配层有效载荷用于封装上层数据包。适配层帧格式中的比特顺序为高位在前。 4 接入层应用层DMEUDP/IP适配层接入层应用层DMEUDP/IP适配层服务请求过程数据数据数据服务请求过程ACCESS-LAYER.requestACCESS-LAYER.indicationADAPTATION-LAYER.indicationADAPTATION-LAYER.request接入层应用层DSMP适配层接入层应用层DMEDSMP适配层DSMP.requestDSM消息DSMP.indicationDME-DSMService.requestADAPTATION-LAYER.requestACCESS-LAYER.requestACCESS-LAYER.indicationADAPTATION-LAYER.indicationDME-DSMService.confirm
