    CA

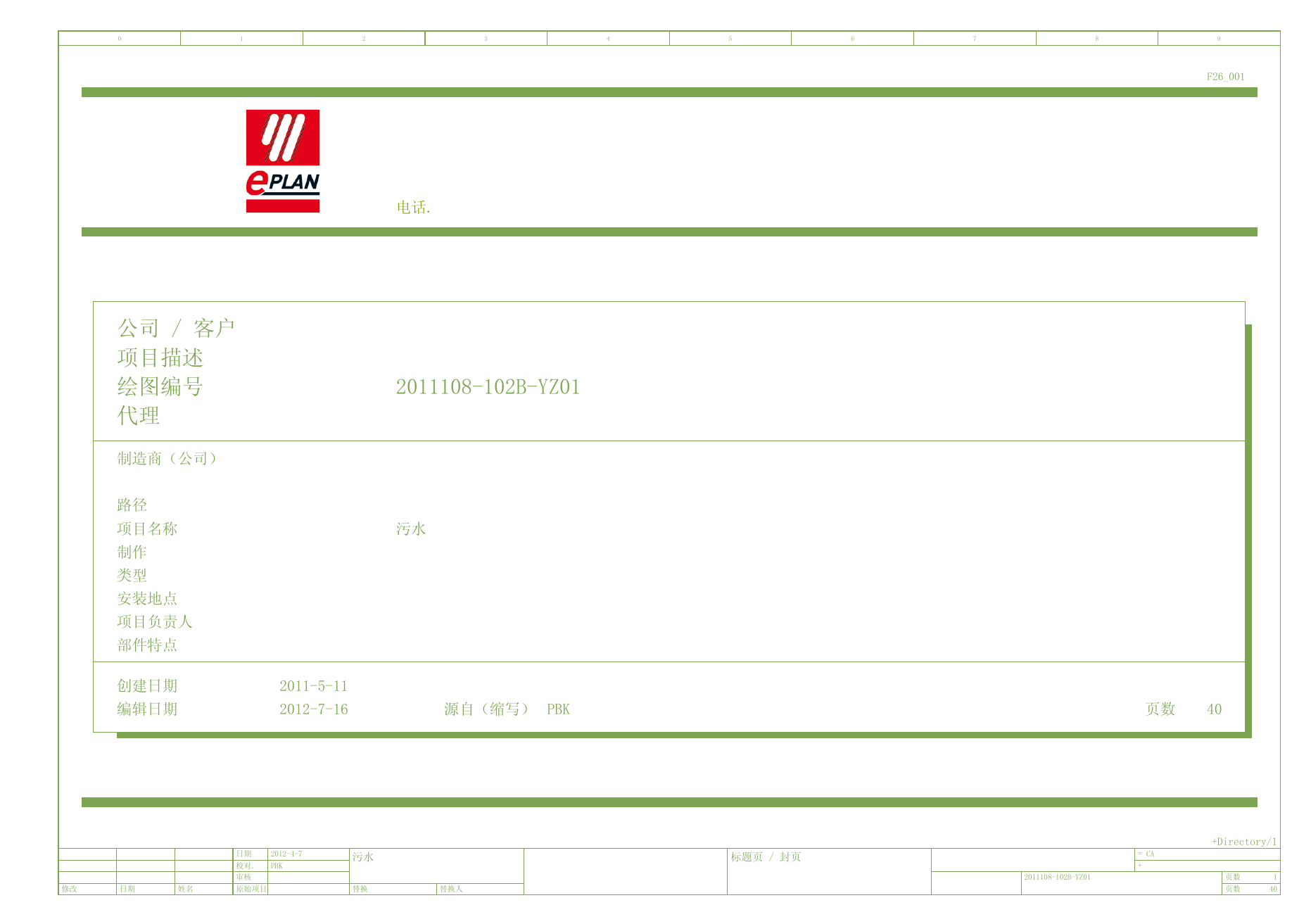

    1 标题页 / 封页

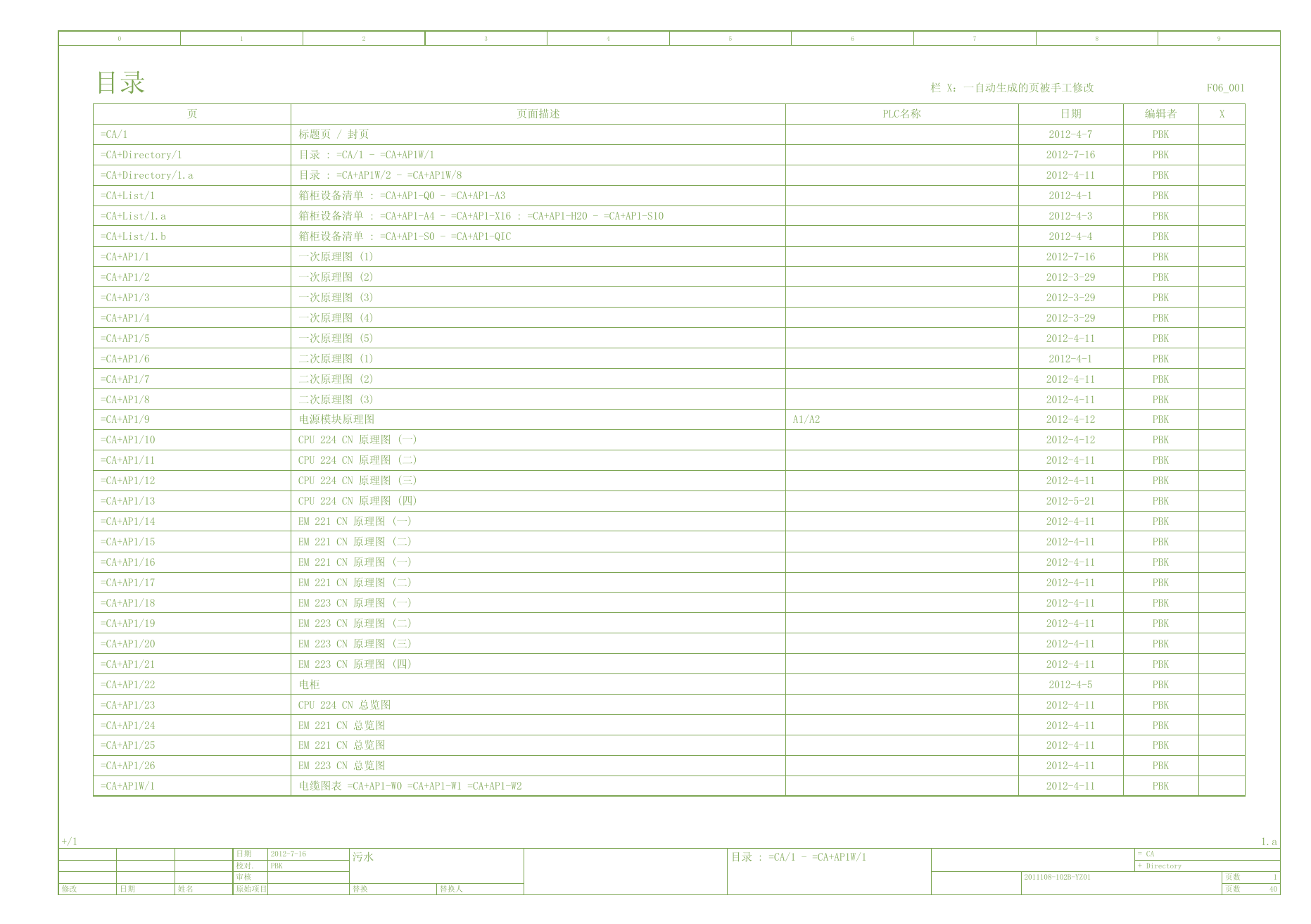

    Directory 目录
    1 目录 : =CA/1 - =CA+AP1W/1

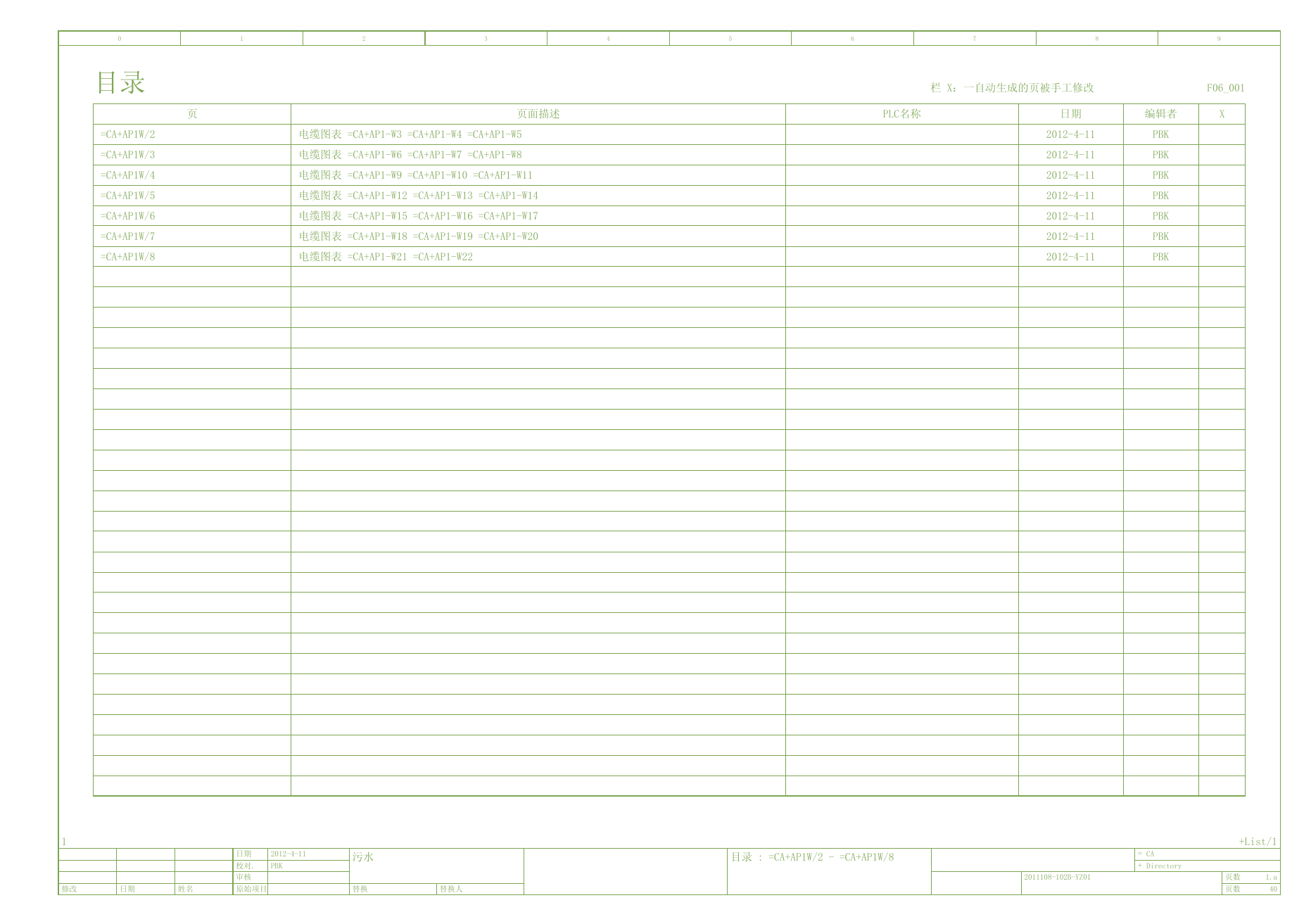

    1.a 目录 : =CA+AP1W/2 - =CA+AP1W/8

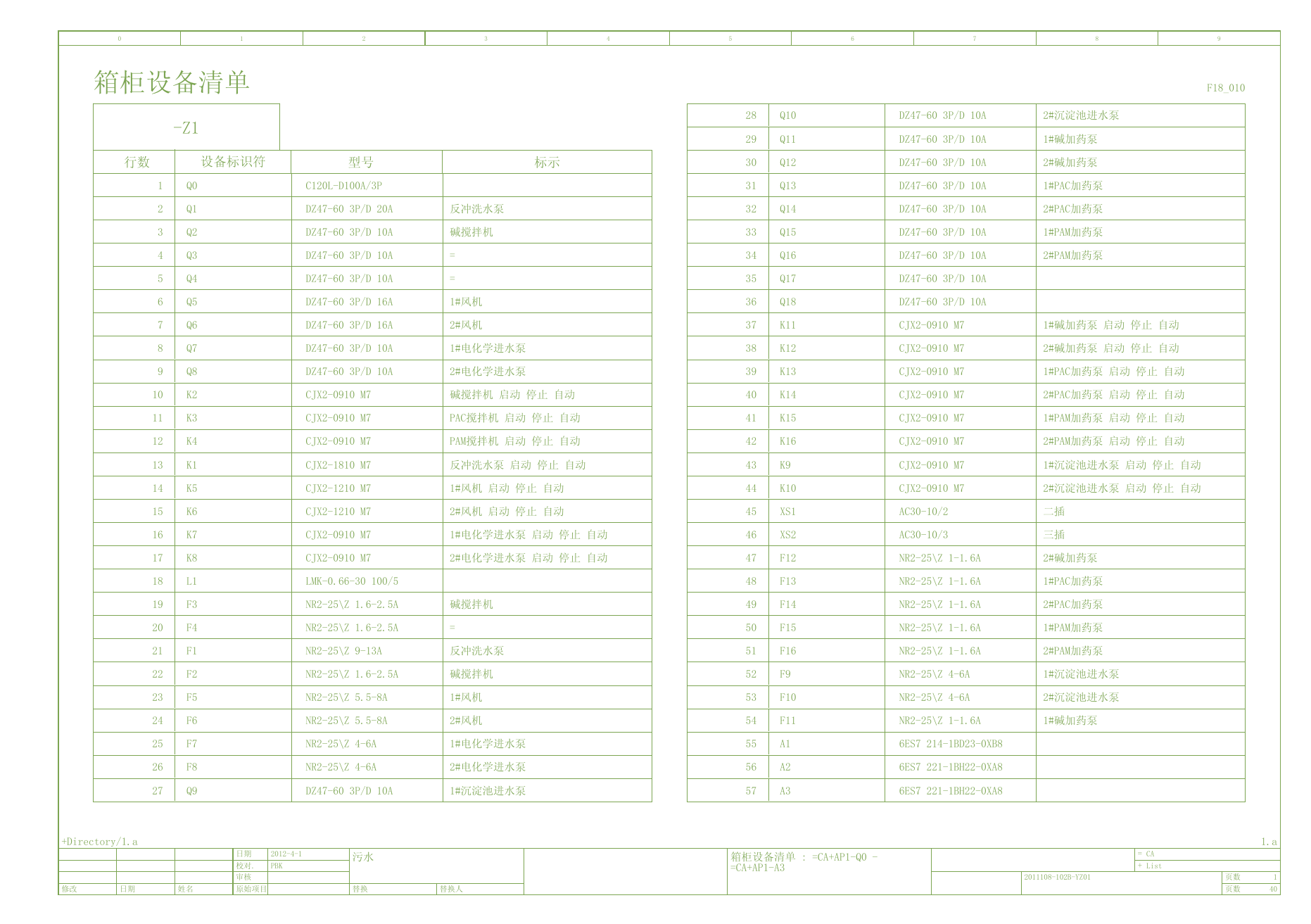

    List 箱柜清单
    1 箱柜设备清单 : =CA+AP1-Q0 - =CA+AP1-A3

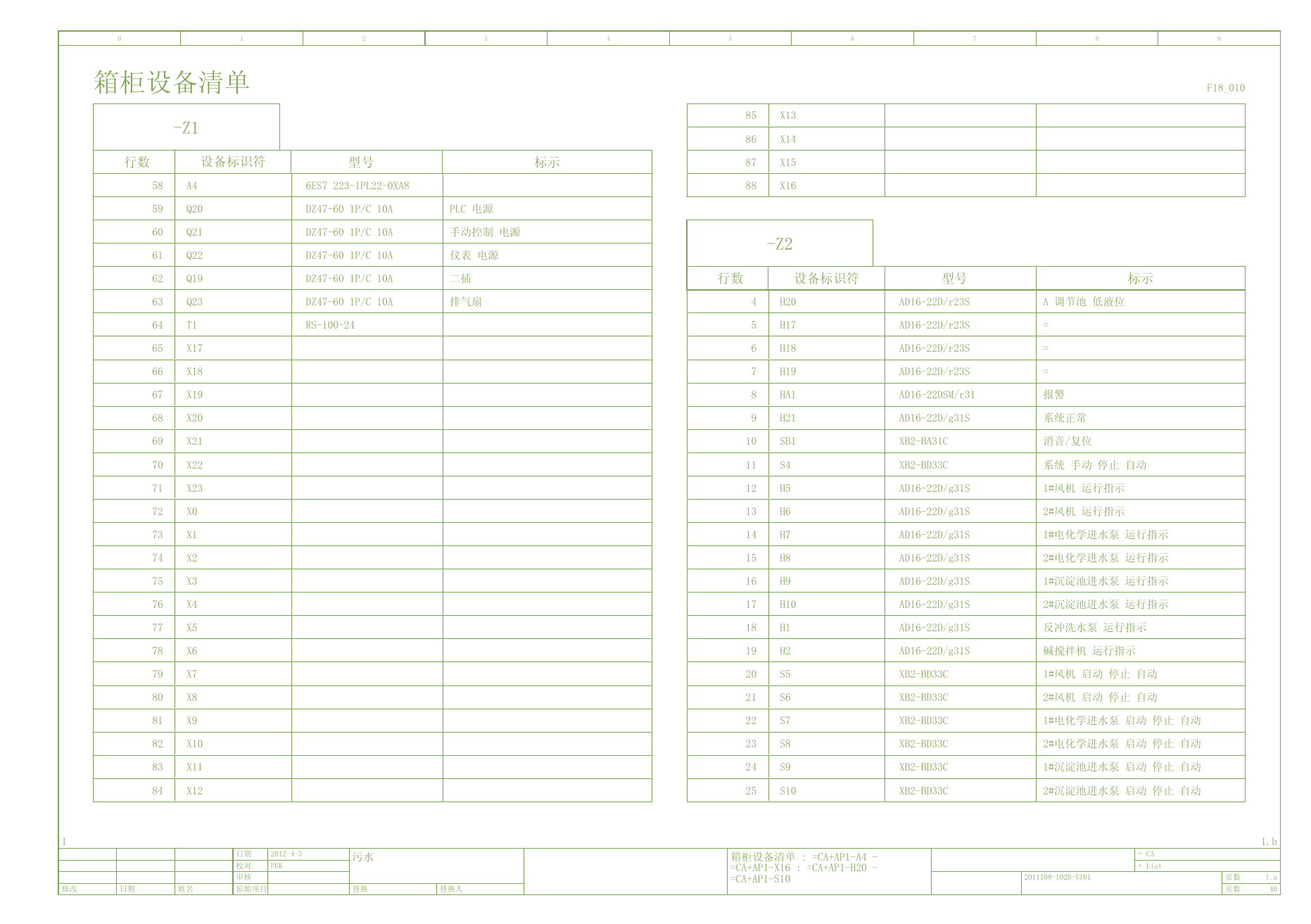

    1.a 箱柜设备清单 : =CA+AP1-A4 - =CA+AP1-X16 : =CA+AP1-H20 - =CA+AP1-S10

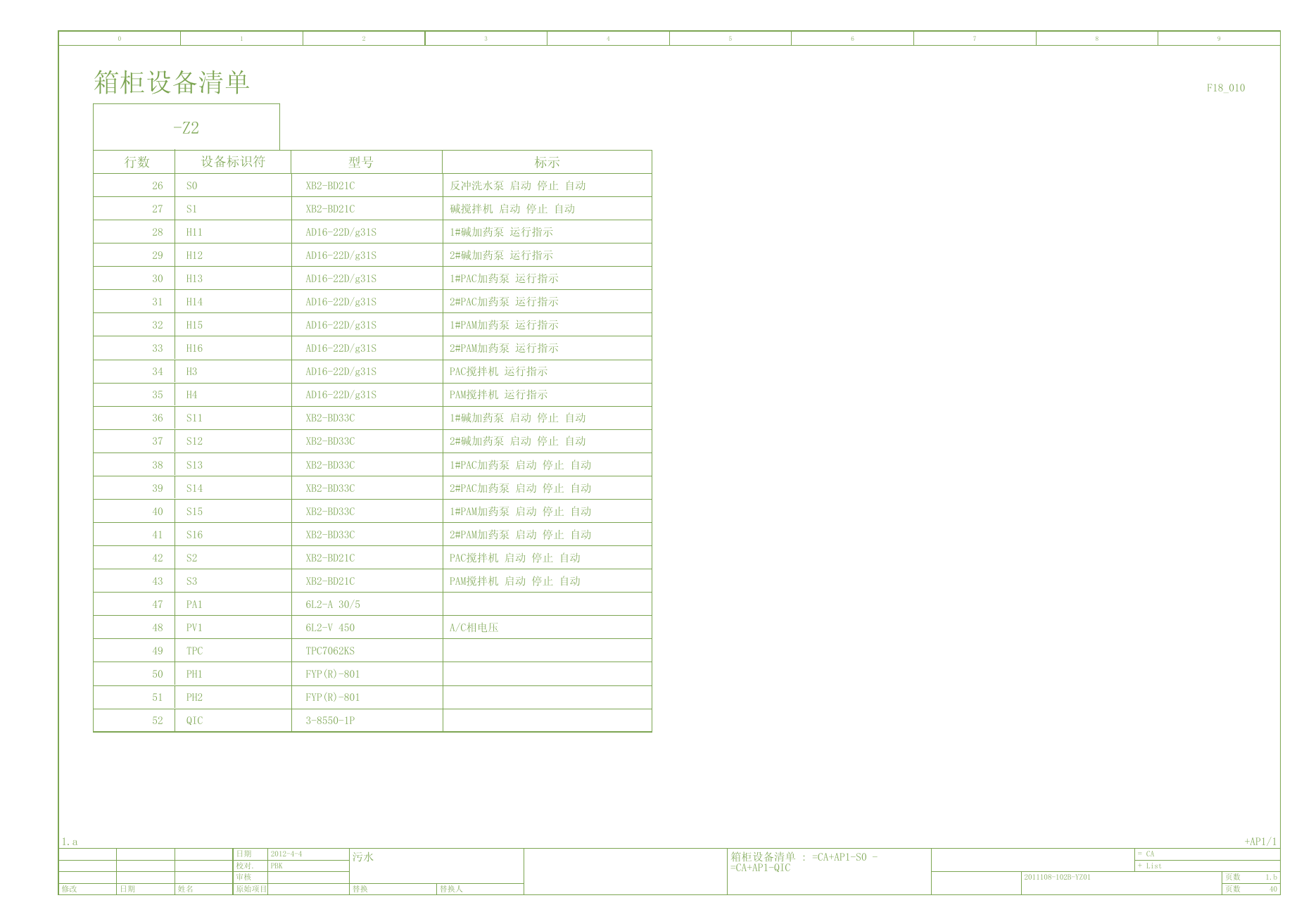

    1.b 箱柜设备清单 : =CA+AP1-S0 - =CA+AP1-QIC
    AP1 控制箱

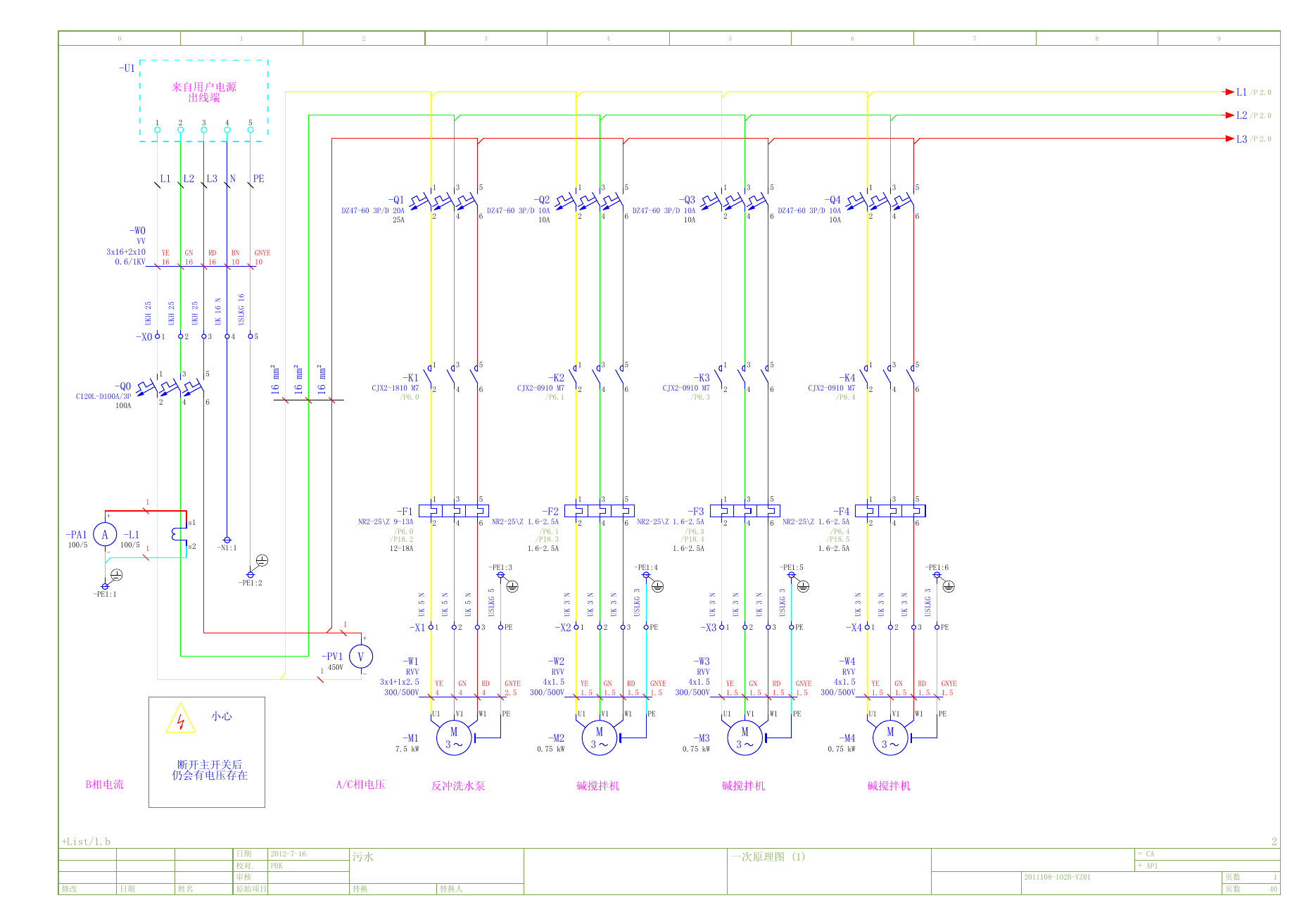

    1 一次原理图 (1)

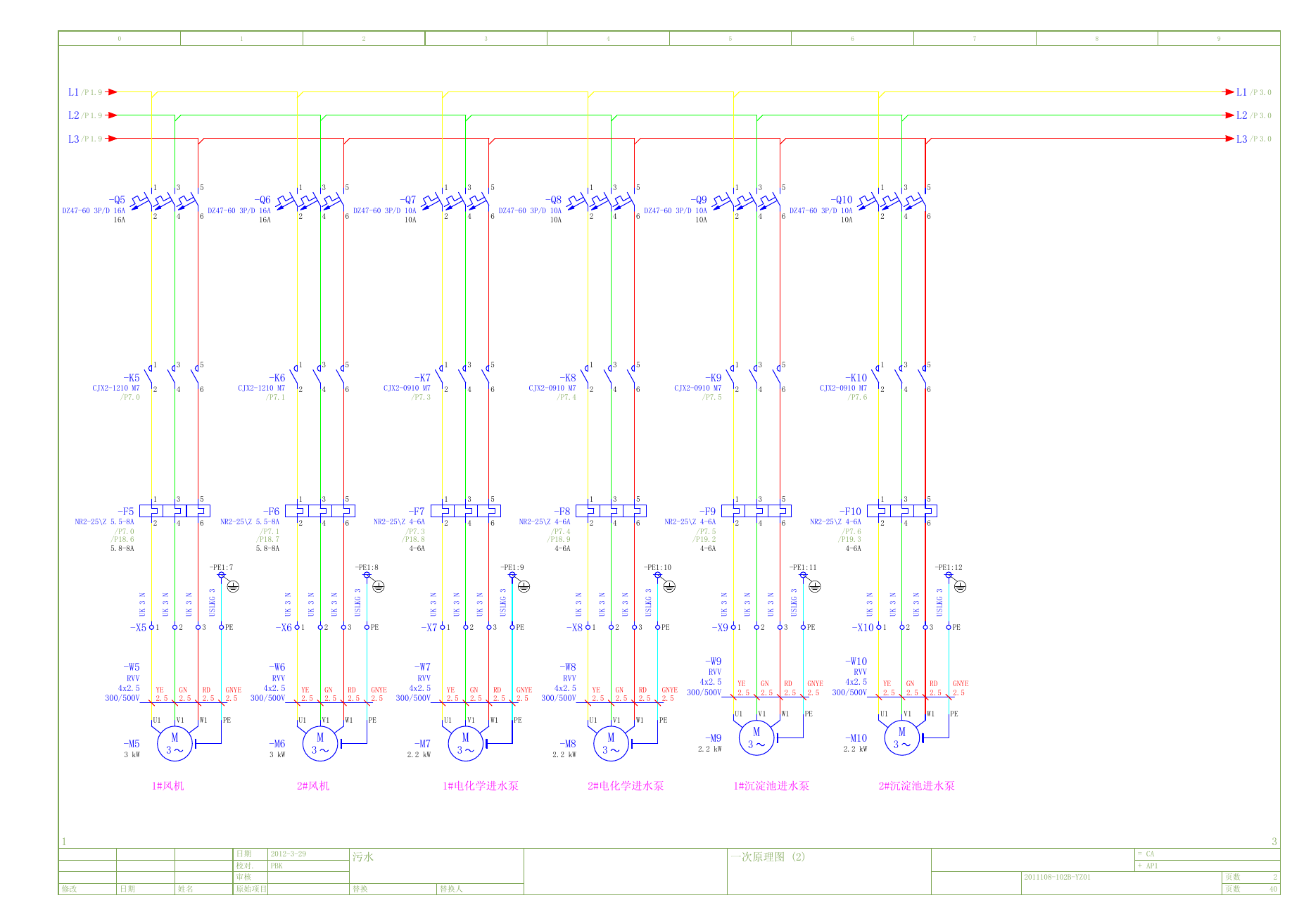

    2 一次原理图 (2)
    3 一次原理图 (3)
    4 一次原理图 (4)
    5 一次原理图 (5)
    6 二次原理图 (1)
    7 二次原理图 (2)
    8 二次原理图 (3)
    9 电源模块原理图
    10 CPU 224 CN 原理图 (一)
    11 CPU 224 CN 原理图 (二)
    12 CPU 224 CN 原理图 (三)
    13 CPU 224 CN 原理图 (四)
    14 EM 221 CN 原理图 (一)
    15 EM 221 CN 原理图 (二)
    16 EM 221 CN 原理图 (一)
    17 EM 221 CN 原理图 (二)
    18 EM 223 CN 原理图 (一)
    19 EM 223 CN 原理图 (二)
    20 EM 223 CN 原理图 (三)
    21 EM 223 CN 原理图 (四)
    22 电柜
    23 CPU 224 CN 总览图
    24 EM 221 CN 总览图
    25 EM 221 CN 总览图
    26 EM 223 CN 总览图
    AP1W AP1电缆图表
    1 电缆图表 =CA+AP1-W0 =CA+AP1-W1 =CA+AP1-W2
    2 电缆图表 =CA+AP1-W3 =CA+AP1-W4 =CA+AP1-W5
    3 电缆图表 =CA+AP1-W6 =CA+AP1-W7 =CA+AP1-W8
    4 电缆图表 =CA+AP1-W9 =CA+AP1-W10 =CA+AP1-W11
    5 电缆图表 =CA+AP1-W12 =CA+AP1-W13 =CA+AP1-W14
    6 电缆图表 =CA+AP1-W15 =CA+AP1-W16 =CA+AP1-W17
    7 电缆图表 =CA+AP1-W18 =CA+AP1-W19 =CA+AP1-W20
    8 电缆图表 =CA+AP1-W21 =CA+AP1-W22
    页列表
    =CA/1 标题页 / 封页
    =CA+Directory/1 目录 : =CA/1 - =CA+AP1W/1
    =CA+Directory/1.a 目录 : =CA+AP1W/2 - =CA+AP1W/8
    =CA+List/1 箱柜设备清单 : =CA+AP1-Q0 - =CA+AP1-A3
    =CA+List/1.a 箱柜设备清单 : =CA+AP1-A4 - =CA+AP1-X16 : =CA+AP1-H20 - =CA+AP1-S10
    =CA+List/1.b 箱柜设备清单 : =CA+AP1-S0 - =CA+AP1-QIC
    =CA+AP1/1 一次原理图 (1)
    =CA+AP1/2 一次原理图 (2)
    =CA+AP1/3 一次原理图 (3)
    =CA+AP1/4 一次原理图 (4)
    =CA+AP1/5 一次原理图 (5)
    =CA+AP1/6 二次原理图 (1)
    =CA+AP1/7 二次原理图 (2)
    =CA+AP1/8 二次原理图 (3)
    =CA+AP1/9 电源模块原理图
    =CA+AP1/10 CPU 224 CN 原理图 (一)
    =CA+AP1/11 CPU 224 CN 原理图 (二)
    =CA+AP1/12 CPU 224 CN 原理图 (三)
    =CA+AP1/13 CPU 224 CN 原理图 (四)
    =CA+AP1/14 EM 221 CN 原理图 (一)
    =CA+AP1/15 EM 221 CN 原理图 (二)
    =CA+AP1/16 EM 221 CN 原理图 (一)
    =CA+AP1/17 EM 221 CN 原理图 (二)
    =CA+AP1/18 EM 223 CN 原理图 (一)
    =CA+AP1/19 EM 223 CN 原理图 (二)
    =CA+AP1/20 EM 223 CN 原理图 (三)
    =CA+AP1/21 EM 223 CN 原理图 (四)
    =CA+AP1/22 电柜
    =CA+AP1/23 CPU 224 CN 总览图
    =CA+AP1/24 EM 221 CN 总览图
    =CA+AP1/25 EM 221 CN 总览图
    =CA+AP1/26 EM 223 CN 总览图
    =CA+AP1W/1 电缆图表 =CA+AP1-W0 =CA+AP1-W1 =CA+AP1-W2
    =CA+AP1W/2 电缆图表 =CA+AP1-W3 =CA+AP1-W4 =CA+AP1-W5
    =CA+AP1W/3 电缆图表 =CA+AP1-W6 =CA+AP1-W7 =CA+AP1-W8
    =CA+AP1W/4 电缆图表 =CA+AP1-W9 =CA+AP1-W10 =CA+AP1-W11
    =CA+AP1W/5 电缆图表 =CA+AP1-W12 =CA+AP1-W13 =CA+AP1-W14
    =CA+AP1W/6 电缆图表 =CA+AP1-W15 =CA+AP1-W16 =CA+AP1-W17
    =CA+AP1W/7 电缆图表 =CA+AP1-W18 =CA+AP1-W19 =CA+AP1-W20
    =CA+AP1W/8 电缆图表 =CA+AP1-W21 =CA+AP1-W22
    设备树
    设备列表
    0 1 2 3 4 5 6 7 8 9 F26_001 电话. 2011108-102B-YZ01 污水 2011-5-11 2012-7-16 源自（缩写） PBK 页数 40 公司 / 客户 项目描述 绘图编号 代理 制造商（公司） 路径 项目名称 制作 类型 安装地点 项目负责人 部件特点 创建日期 编辑日期 修改 日期 姓名 2012-4-7 PBK 日期 校对. 审核 原始项目 污水 替换 替换人 标题页 / 封页 2011108-102B-YZ01 CA = + +Directory/1 页数 页数 1 40
    0 1 2 3 4 5 6 7 8 9 目录 页 =CA/1 =CA+Directory/1 =CA+Directory/1.a =CA+List/1 =CA+List/1.a =CA+List/1.b =CA+AP1/1 =CA+AP1/2 =CA+AP1/3 =CA+AP1/4 =CA+AP1/5 =CA+AP1/6 =CA+AP1/7 =CA+AP1/8 =CA+AP1/9 =CA+AP1/10 =CA+AP1/11 =CA+AP1/12 =CA+AP1/13 =CA+AP1/14 =CA+AP1/15 =CA+AP1/16 =CA+AP1/17 =CA+AP1/18 =CA+AP1/19 =CA+AP1/20 =CA+AP1/21 =CA+AP1/22 =CA+AP1/23 =CA+AP1/24 =CA+AP1/25 =CA+AP1/26 =CA+AP1W/1 页面描述 PLC名称 日期 编辑者 X 栏 X：一自动生成的页被手工修改 F06_001 标题页 / 封页 目录 : =CA/1 - =CA+AP1W/1 目录 : =CA+AP1W/2 - =CA+AP1W/8 箱柜设备清单 : =CA+AP1-Q0 - =CA+AP1-A3 箱柜设备清单 : =CA+AP1-A4 - =CA+AP1-X16 : =CA+AP1-H20 - =CA+AP1-S10 箱柜设备清单 : =CA+AP1-S0 - =CA+AP1-QIC 一次原理图 (1) 一次原理图 (2) 一次原理图 (3) 一次原理图 (4) 一次原理图 (5) 二次原理图 (1) 二次原理图 (2) 二次原理图 (3) 电源模块原理图 CPU 224 CN 原理图 (一) CPU 224 CN 原理图 (二) CPU 224 CN 原理图 (三) CPU 224 CN 原理图 (四) EM 221 CN 原理图 (一) EM 221 CN 原理图 (二) EM 221 CN 原理图 (一) EM 221 CN 原理图 (二) EM 223 CN 原理图 (一) EM 223 CN 原理图 (二) EM 223 CN 原理图 (三) EM 223 CN 原理图 (四) 电柜 CPU 224 CN 总览图 EM 221 CN 总览图 EM 221 CN 总览图 EM 223 CN 总览图 电缆图表 =CA+AP1-W0 =CA+AP1-W1 =CA+AP1-W2 A1/A2 2012-4-7 2012-7-16 2012-4-11 2012-4-1 2012-4-3 2012-4-4 2012-7-16 2012-3-29 2012-3-29 2012-3-29 2012-4-11 2012-4-1 2012-4-11 2012-4-11 2012-4-12 2012-4-12 2012-4-11 2012-4-11 2012-5-21 2012-4-11 2012-4-11 2012-4-11 2012-4-11 2012-4-11 2012-4-11 2012-4-11 2012-4-11 2012-4-5 2012-4-11 2012-4-11 2012-4-11 2012-4-11 2012-4-11 PBK PBK PBK PBK PBK PBK PBK PBK PBK PBK PBK PBK PBK PBK PBK PBK PBK PBK PBK PBK PBK PBK PBK PBK PBK PBK PBK PBK PBK PBK PBK PBK PBK +/1 修改 日期 姓名 2012-7-16 PBK 日期 校对. 审核 原始项目 污水 替换 替换人 目录 : =CA/1 - =CA+AP1W/1 2011108-102B-YZ01 = + CA Directory 1.a 页数 页数 1 40
    0 1 2 3 4 5 6 7 8 9 目录 =CA+AP1W/2 =CA+AP1W/3 =CA+AP1W/4 =CA+AP1W/5 =CA+AP1W/6 =CA+AP1W/7 =CA+AP1W/8 页 页面描述 PLC名称 日期 编辑者 X 栏 X：一自动生成的页被手工修改 F06_001 电缆图表 =CA+AP1-W3 =CA+AP1-W4 =CA+AP1-W5 电缆图表 =CA+AP1-W6 =CA+AP1-W7 =CA+AP1-W8 电缆图表 =CA+AP1-W9 =CA+AP1-W10 =CA+AP1-W11 电缆图表 =CA+AP1-W12 =CA+AP1-W13 =CA+AP1-W14 电缆图表 =CA+AP1-W15 =CA+AP1-W16 =CA+AP1-W17 电缆图表 =CA+AP1-W18 =CA+AP1-W19 =CA+AP1-W20 电缆图表 =CA+AP1-W21 =CA+AP1-W22 2012-4-11 2012-4-11 2012-4-11 2012-4-11 2012-4-11 2012-4-11 2012-4-11 PBK PBK PBK PBK PBK PBK PBK 1 修改 日期 姓名 2012-4-11 PBK 日期 校对. 审核 原始项目 污水 替换 替换人 目录 : =CA+AP1W/2 - =CA+AP1W/8 2011108-102B-YZ01 = + CA Directory +List/1 页数 页数 1.a 40
    0 1 2 3 4 5 6 7 8 9 箱柜设备清单 -Z1 行数 设备标识符 型号 标示 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 Q0 Q1 Q2 Q3 Q4 Q5 Q6 Q7 Q8 K2 K3 K4 K1 K5 K6 K7 K8 L1 F3 F4 F1 F2 F5 F6 F7 F8 Q9 C120L-D100A/3P DZ47-60 3P/D 20A 反冲洗水泵 DZ47-60 3P/D 10A 碱搅拌机 DZ47-60 3P/D 10A DZ47-60 3P/D 10A DZ47-60 3P/D 16A DZ47-60 3P/D 16A = = 1#风机 2#风机 DZ47-60 3P/D 10A 1#电化学进水泵 DZ47-60 3P/D 10A 2#电化学进水泵 CJX2-0910 M7 CJX2-0910 M7 CJX2-0910 M7 CJX2-1810 M7 CJX2-1210 M7 CJX2-1210 M7 CJX2-0910 M7 CJX2-0910 M7 碱搅拌机 启动 停止 自动 PAC搅拌机 启动 停止 自动 PAM搅拌机 启动 停止 自动 反冲洗水泵 启动 停止 自动 1#风机 启动 停止 自动 2#风机 启动 停止 自动 1#电化学进水泵 启动 停止 自动 2#电化学进水泵 启动 停止 自动 LMK-0.66-30 100/5 NR2-25\Z 1.6-2.5A 碱搅拌机 NR2-25\Z 1.6-2.5A = NR2-25\Z 9-13A 反冲洗水泵 NR2-25\Z 1.6-2.5A 碱搅拌机 NR2-25\Z 5.5-8A NR2-25\Z 5.5-8A 1#风机 2#风机 NR2-25\Z 4-6A 1#电化学进水泵 NR2-25\Z 4-6A 2#电化学进水泵 DZ47-60 3P/D 10A 1#沉淀池进水泵 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 Q10 Q11 Q12 Q13 Q14 Q15 Q16 Q17 Q18 K11 K12 K13 K14 K15 K16 K9 K10 XS1 XS2 F12 F13 F14 F15 F16 F9 F10 F11 A1 A2 A3 F18_010 DZ47-60 3P/D 10A 2#沉淀池进水泵 DZ47-60 3P/D 10A 1#碱加药泵 DZ47-60 3P/D 10A 2#碱加药泵 DZ47-60 3P/D 10A 1#PAC加药泵 DZ47-60 3P/D 10A 2#PAC加药泵 DZ47-60 3P/D 10A 1#PAM加药泵 DZ47-60 3P/D 10A 2#PAM加药泵 DZ47-60 3P/D 10A DZ47-60 3P/D 10A CJX2-0910 M7 CJX2-0910 M7 CJX2-0910 M7 CJX2-0910 M7 CJX2-0910 M7 CJX2-0910 M7 CJX2-0910 M7 CJX2-0910 M7 AC30-10/2 AC30-10/3 1#碱加药泵 启动 停止 自动 2#碱加药泵 启动 停止 自动 1#PAC加药泵 启动 停止 自动 2#PAC加药泵 启动 停止 自动 1#PAM加药泵 启动 停止 自动 2#PAM加药泵 启动 停止 自动 1#沉淀池进水泵 启动 停止 自动 2#沉淀池进水泵 启动 停止 自动 二插 三插 NR2-25\Z 1-1.6A 2#碱加药泵 NR2-25\Z 1-1.6A 1#PAC加药泵 NR2-25\Z 1-1.6A 2#PAC加药泵 NR2-25\Z 1-1.6A 1#PAM加药泵 NR2-25\Z 1-1.6A 2#PAM加药泵 NR2-25\Z 4-6A 1#沉淀池进水泵 NR2-25\Z 4-6A 2#沉淀池进水泵 NR2-25\Z 1-1.6A 1#碱加药泵 6ES7 214-1BD23-0XB8 6ES7 221-1BH22-0XA8 6ES7 221-1BH22-0XA8 +Directory/1.a 修改 日期 姓名 2012-4-1 PBK 日期 校对. 审核 原始项目 污水 替换 替换人 箱柜设备清单 : =CA+AP1-Q0 - =CA+AP1-A3 2011108-102B-YZ01 = + CA List 1.a 页数 页数 1 40
    0 1 2 3 4 5 6 7 8 9 箱柜设备清单 -Z1 行数 设备标识符 型号 标示 6ES7 223-1PL22-0XA8 DZ47-60 1P/C 10A PLC 电源 DZ47-60 1P/C 10A 手动控制 电源 DZ47-60 1P/C 10A 仪表 电源 DZ47-60 1P/C 10A DZ47-60 1P/C 10A RS-100-24 二插 排气扇 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 A4 Q20 Q21 Q22 Q19 Q23 T1 X17 X18 X19 X20 X21 X22 X23 X0 X1 X2 X3 X4 X5 X6 X7 X8 X9 X10 X11 X12 F18_010 85 86 87 88 X13 X14 X15 X16 -Z2 行数 设备标识符 型号 标示 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 H20 H17 H18 H19 HA1 H21 SB1 S4 H5 H6 H7 H8 H9 H10 H1 H2 S5 S6 S7 S8 S9 S10 AD16-22D/r23S A 调节池 低液位 AD16-22D/r23S AD16-22D/r23S AD16-22D/r23S = = = AD16-22DSM/r31 报警 AD16-22D/g31S XB2-BA31C XB2-BD33C 系统正常 消音/复位 系统 手动 停止 自动 AD16-22D/g31S 1#风机 运行指示 AD16-22D/g31S 2#风机 运行指示 AD16-22D/g31S 1#电化学进水泵 运行指示 AD16-22D/g31S 2#电化学进水泵 运行指示 AD16-22D/g31S 1#沉淀池进水泵 运行指示 AD16-22D/g31S 2#沉淀池进水泵 运行指示 AD16-22D/g31S 反冲洗水泵 运行指示 AD16-22D/g31S 碱搅拌机 运行指示 XB2-BD33C XB2-BD33C XB2-BD33C XB2-BD33C XB2-BD33C XB2-BD33C 1#风机 启动 停止 自动 2#风机 启动 停止 自动 1#电化学进水泵 启动 停止 自动 2#电化学进水泵 启动 停止 自动 1#沉淀池进水泵 启动 停止 自动 2#沉淀池进水泵 启动 停止 自动 1 修改 日期 姓名 2012-4-3 PBK 日期 校对. 审核 原始项目 污水 替换 替换人 箱柜设备清单 : =CA+AP1-A4 - =CA+AP1-X16 : =CA+AP1-H20 - =CA+AP1-S10 2011108-102B-YZ01 = + CA List 1.b 页数 页数 1.a 40
    0 1 2 3 4 5 6 7 8 9 F18_010 箱柜设备清单 -Z2 行数 设备标识符 型号 标示 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 47 48 49 50 51 52 S0 S1 H11 H12 H13 H14 H15 H16 H3 H4 S11 S12 S13 S14 S15 S16 S2 S3 PA1 PV1 TPC PH1 PH2 QIC XB2-BD21C XB2-BD21C 反冲洗水泵 启动 停止 自动 碱搅拌机 启动 停止 自动 AD16-22D/g31S 1#碱加药泵 运行指示 AD16-22D/g31S 2#碱加药泵 运行指示 AD16-22D/g31S 1#PAC加药泵 运行指示 AD16-22D/g31S 2#PAC加药泵 运行指示 AD16-22D/g31S 1#PAM加药泵 运行指示 AD16-22D/g31S 2#PAM加药泵 运行指示 AD16-22D/g31S PAC搅拌机 运行指示 AD16-22D/g31S PAM搅拌机 运行指示 1#碱加药泵 启动 停止 自动 2#碱加药泵 启动 停止 自动 1#PAC加药泵 启动 停止 自动 2#PAC加药泵 启动 停止 自动 1#PAM加药泵 启动 停止 自动 2#PAM加药泵 启动 停止 自动 PAC搅拌机 启动 停止 自动 PAM搅拌机 启动 停止 自动 A/C相电压 XB2-BD33C XB2-BD33C XB2-BD33C XB2-BD33C XB2-BD33C XB2-BD33C XB2-BD21C XB2-BD21C 6L2-A 30/5 6L2-V 450 TPC7062KS FYP(R)-801 FYP(R)-801 3-8550-1P 1.a 修改 日期 姓名 2012-4-4 PBK 日期 校对. 审核 原始项目 污水 替换 替换人 箱柜设备清单 : =CA+AP1-S0 - =CA+AP1-QIC 2011108-102B-YZ01 = + CA List +AP1/1 页数 页数 1.b 40
    0 -U1 1 2 3 4 5 6 7 8 9 来自用户电源 出线端 1 2 3 4 5 L1 L2 L3 N PE -W0 VV 3x16+2x10 0.6/1KV YE 16 GN 16 RD 16 BN 10 GNYE 10 5 2 H K U 5 2 H K U 5 2 H K U N 6 1 K U 6 1 G K L S U -X0 1 2 3 4 5 -Q1 DZ47-60 3P/D 20A 25A -Q0 C120L-D100A/3P 100A 1 2 3 4 5 6 ² m m 6 1 ² m m 6 1 ² m m 6 1 -K1 CJX2-1810 M7 /P6.0 L1 /P 2.0 L2 /P 2.0 L3 /P 2.0 1 2 1 2 1 2 3 4 3 4 3 4 5 6 5 6 5 6 -Q2 DZ47-60 3P/D 10A 10A -K2 CJX2-0910 M7 /P6.1 -F2 NR2-25\Z 1.6-2.5A /P6.1 /P18.3 1.6-2.5A 1 2 1 2 1 2 3 4 3 4 3 4 5 6 5 6 5 6 -Q3 DZ47-60 3P/D 10A 10A -K3 CJX2-0910 M7 /P6.3 -F3 NR2-25\Z 1.6-2.5A /P6.3 /P18.4 1.6-2.5A 1 2 1 2 1 2 3 4 3 4 3 4 5 6 5 6 5 6 -Q4 DZ47-60 3P/D 10A 10A -K4 CJX2-0910 M7 /P6.4 -F4 NR2-25\Z 1.6-2.5A /P6.4 /P18.5 1.6-2.5A 1 2 1 2 1 2 3 4 3 4 3 4 5 6 5 6 5 6 1 1 + A - -L1 100/5 -PA1 100/5 s1 s2 -N1:1 -PE1:1 -PE1:2 -F1 NR2-25\Z 9-13A /P6.0 /P18.2 12-18A -PE1:3 -PE1:4 -PE1:5 -PE1:6 N 5 K U N 5 K U N 5 K U 5 G K L S U N 3 K U N 3 K U N 3 K U 3 G K L S U N 3 K U N 3 K U N 3 K U 3 G K L S U N 3 K U N 3 K U N 3 K U 3 G K L S U -X1 1 2 3 PE -X2 1 2 3 PE -X3 1 2 3 PE -X4 1 2 3 PE -W1 RVV 3x4+1x2.5 300/500V YE 4 GN 4 RD 4 GNYE 2.5 -W2 RVV 4x1.5 300/500V YE 1.5 GN 1.5 RD 1.5 GNYE 1.5 -W3 RVV 4x1.5 300/500V YE 1.5 GN 1.5 RD 1.5 GNYE 1.5 -W4 RVV 4x1.5 300/500V YE 1.5 GN 1.5 RD 1.5 GNYE 1.5 1 -PV1 450V 1 + V - 小心 U1 V1 W1 PE U1 V1 W1 PE U1 V1 W1 PE U1 V1 W1 PE -M1 7.5 kW M 3 -M2 0.75 kW M 3 -M3 0.75 kW M 3 -M4 0.75 kW M 3 断开主开关后 仍会有电压存在 B相电流 A/C相电压 反冲洗水泵 碱搅拌机 碱搅拌机 碱搅拌机 +List/1.b 修改 日期 姓名 2012-7-16 PBK 日期 校对. 审核 原始项目 污水 替换 替换人 一次原理图 (1) 2011108-102B-YZ01 = + CA AP1 2 1 40 页数 页数
    0 1 2 3 4 5 6 7 8 9 L1 /P 3.0 L2 /P 3.0 L3 /P 3.0 L1 /P 1.9 L2 /P 1.9 L3 /P 1.9 -Q5 DZ47-60 3P/D 16A 16A -K5 CJX2-1210 M7 /P7.0 -F5 NR2-25\Z 5.5-8A /P7.0 /P18.6 5.8-8A 1 2 1 2 1 2 3 4 3 4 3 4 5 6 5 6 5 6 -Q6 DZ47-60 3P/D 16A 16A -K6 CJX2-1210 M7 /P7.1 -F6 NR2-25\Z 5.5-8A /P7.1 /P18.7 5.8-8A 1 2 1 2 1 2 3 4 3 4 3 4 5 6 5 6 5 6 -Q7 DZ47-60 3P/D 10A 10A -K7 CJX2-0910 M7 /P7.3 -F7 NR2-25\Z 4-6A /P7.3 /P18.8 4-6A 1 2 1 2 1 2 3 4 3 4 3 4 5 6 5 6 5 6 -Q8 DZ47-60 3P/D 10A 10A -K8 CJX2-0910 M7 /P7.4 -F8 NR2-25\Z 4-6A /P7.4 /P18.9 4-6A 1 2 1 2 1 2 3 4 3 4 3 4 5 6 5 6 5 6 -Q9 DZ47-60 3P/D 10A 10A -K9 CJX2-0910 M7 /P7.5 -F9 NR2-25\Z 4-6A /P7.5 /P19.2 4-6A 1 2 1 2 1 2 3 4 3 4 3 4 5 6 5 6 5 6 -Q10 DZ47-60 3P/D 10A 10A -K10 CJX2-0910 M7 /P7.6 -F10 NR2-25\Z 4-6A /P7.6 /P19.3 4-6A 1 2 1 2 1 2 3 4 3 4 3 4 5 6 5 6 5 6 -PE1:7 -PE1:8 -PE1:9 -PE1:10 -PE1:11 -PE1:12 N 3 K U N 3 K U N 3 K U 3 G K L S U N 3 K U N 3 K U N 3 K U 3 G K L S U N 3 K U N 3 K U N 3 K U 3 G K L S U N 3 K U N 3 K U N 3 K U 3 G K L S U N 3 K U N 3 K U N 3 K U 3 G K L S U N 3 K U N 3 K U N 3 K U 3 G K L S U -X5 1 2 3 PE -X6 1 2 3 PE -X7 1 2 3 PE -X8 1 2 3 PE -X9 1 2 3 PE -X10 1 2 3 PE -W5 RVV 4x2.5 300/500V YE 2.5 GN 2.5 RD 2.5 GNYE 2.5 -W6 RVV 4x2.5 300/500V YE 2.5 GN 2.5 RD 2.5 GNYE 2.5 -W7 RVV 4x2.5 300/500V YE 2.5 GN 2.5 RD 2.5 GNYE 2.5 -W8 RVV 4x2.5 300/500V YE 2.5 GN 2.5 RD 2.5 GNYE 2.5 U1 V1 W1 PE U1 V1 W1 PE U1 V1 W1 PE U1 V1 W1 PE -M5 3 kW M 3 -M6 3 kW M 3 -M7 2.2 kW M 3 -M8 2.2 kW M 3 -W9 RVV 4x2.5 300/500V YE 2.5 GN 2.5 RD 2.5 GNYE 2.5 -W10 RVV 4x2.5 300/500V YE 2.5 GN 2.5 RD 2.5 GNYE 2.5 U1 V1 W1 PE U1 V1 W1 PE -M9 2.2 kW M 3 -M10 2.2 kW M 3 1#风机 2#风机 1#电化学进水泵 2#电化学进水泵 1#沉淀池进水泵 2#沉淀池进水泵 1 修改 日期 姓名 2012-3-29 PBK 日期 校对. 审核 原始项目 污水 替换 替换人 一次原理图 (2) 2011108-102B-YZ01 = + CA AP1 3 2 40 页数 页数
