STM32F427xx
STM32F429xx

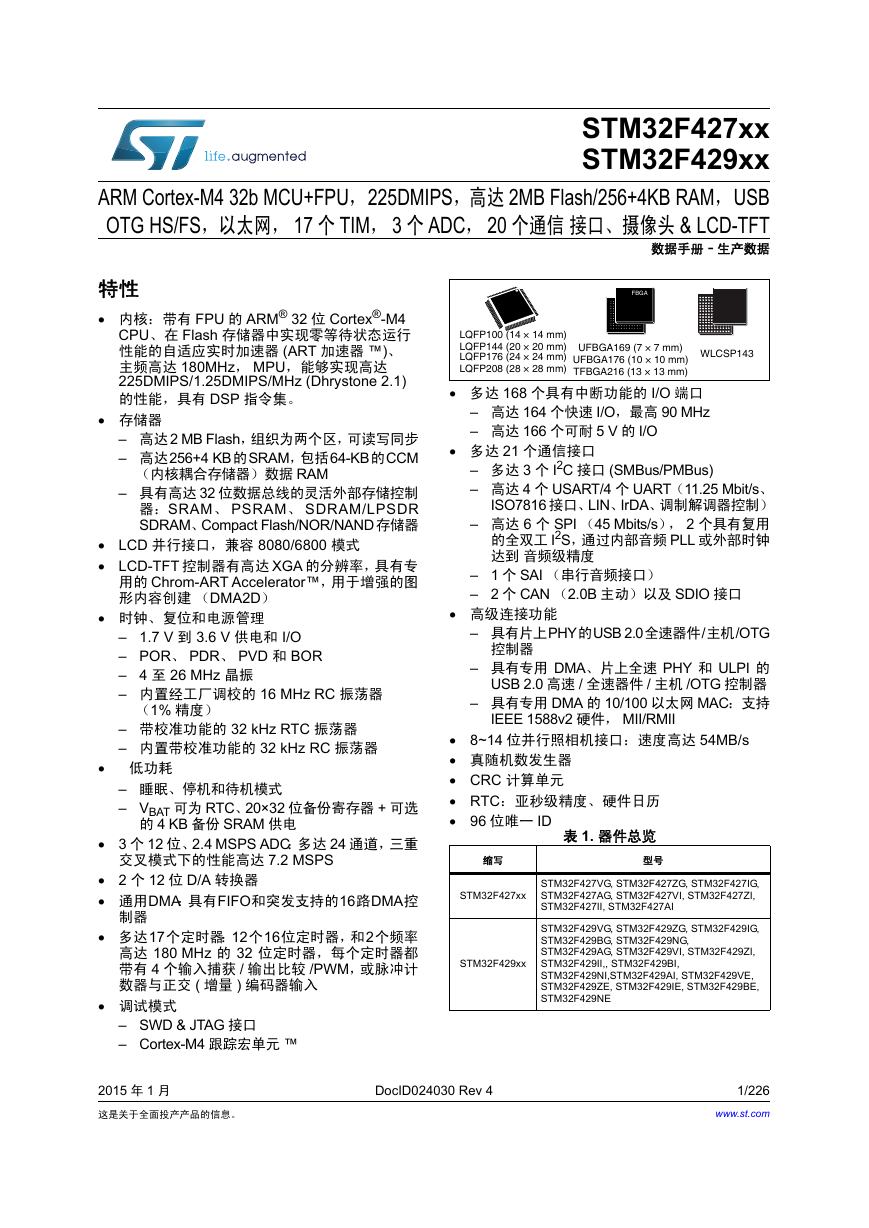

ARM Cortex-M4 32b MCU+FPU，225DMIPS，高达 2MB Flash/256+4KB RAM，USB
OTG HS/FS，以太网， 17 个 TIM， 3 个 ADC， 20 个通信 接口、摄像头 & LCD-TFT
数据手册 - 生产数据
特性
• 内核：带有 FPU 的 ARM® 32 位 Cortex®-M4
CPU、在 Flash 存储器中实现零等待状态运行
性能的自适应实时加速器 (ART 加速器 ™)、
主频高达 180MHz， MPU，能够实现高达
225DMIPS/1.25DMIPS/MHz (Dhrystone 2.1)
的性能，具有 DSP 指令集。
• 存储器
– 高达2 MB Flash，组织为两个区，可读写同步
– 高达256+4 KB的SRAM，包括64-KB的CCM
（内核耦合存储器）数据 RAM
– 具有高达 32 位数据总线的灵活外部存储控制
器：SRAM、 PSRAM、 SDRAM/LPSDR
SDRAM、Compact Flash/NOR/NAND 存储器
• LCD 并行接口，兼容 8080/6800 模式
• LCD-TFT 控制器有高达 XGA 的分辨率，具有专
用的 Chrom-ART Accelerator™，用于增强的图
形内容创建 （DMA2D）
• 时钟、复位和电源管理
– 1.7 V 到 3.6 V 供电和 I/O
– POR、 PDR、 PVD 和 BOR
– 4 至 26 MHz 晶振
– 内置经工厂调校的 16 MHz RC 振荡器
（1% 精度）
– 带校准功能的 32 kHz RTC 振荡器
– 内置带校准功能的 32 kHz RC 振荡器
• 低功耗
– 睡眠、停机和待机模式
– VBAT 可为 RTC、20×32 位备份寄存器 + 可选
的 4 KB 备份 SRAM 供电
• 3 个 12 位、2.4 MSPS ADC：多达 24 通道，三重
交叉模式下的性能高达 7.2 MSPS
• 2 个 12 位 D/A 转换器
• 通用DMA：具有FIFO和突发支持的16路DMA控
制器
• 多达17个定时器：12个16位定时器，和2个频率
高达 180 MHz 的 32 位定时器，每个定时器都
带有 4 个输入捕获 / 输出比较 /PWM，或脉冲计
数器与正交 ( 增量 ) 编码器输入
• 调试模式
– SWD & JTAG 接口
– Cortex-M4 跟踪宏单元 ™
LQFP100 (14 × 14 mm)
LQFP144 (20 × 20 mm) UFBGA169 (7 × 7 mm)
LQFP176 (24 × 24 mm)
UFBGA176 (10 × 10 mm)
LQFP208 (28 × 28 mm)
TFBGA216 (13 × 13 mm)
WLCSP143
• 多达 168 个具有中断功能的 I/O 端口
– 高达 164 个快速 I/O，最高 90 MHz
– 高达 166 个可耐 5 V 的 I/O
• 多达 21 个通信接口
– 多达 3 个 I2C 接口 (SMBus/PMBus)
– 高达 4 个 USART/4 个 UART（11.25 Mbit/s、
ISO7816 接口、LIN、IrDA、调制解调器控制）
– 高达 6 个 SPI （45 Mbits/s）， 2 个具有复用
的全双工 I2S，通过内部音频 PLL 或外部时钟
达到 音频级精度
– 1 个 SAI （串行音频接口）
– 2 个 CAN （2.0B 主动）以及 SDIO 接口
• 高级连接功能
– 具有片上PHY的USB 2.0全速器件/主机/OTG
控制器
– 具有专用 DMA、片上全速 PHY 和 ULPI 的
USB 2.0 高速 / 全速器件 / 主机 /OTG 控制器
– 具有专用 DMA 的 10/100 以太网 MAC：支持
IEEE 1588v2 硬件， MII/RMII
• 8~14 位并行照相机接口：速度高达 54MB/s
• 真随机数发生器
• CRC 计算单元
• RTC：亚秒级精度、硬件日历
• 96 位唯一 ID
表 1. 器件总览
缩写
型号
STM32F427xx
STM32F429xx
STM32F427VG, STM32F427ZG, STM32F427IG,
STM32F427AG, STM32F427VI, STM32F427ZI,
STM32F427II, STM32F427AI
STM32F429VG, STM32F429ZG, STM32F429IG,
STM32F429BG, STM32F429NG,
STM32F429AG, STM32F429VI, STM32F429ZI,
STM32F429II,, STM32F429BI,
STM32F429NI,STM32F429AI, STM32F429VE,
STM32F429ZE, STM32F429IE, STM32F429BE,
STM32F429NE
2015 年 1 月
这是关于全面投产产品的信息。
DocID024030 Rev 4
1/226
www.st.com
1
目录
目录
1
2
3
STM32F427xx STM32F429xx
前言 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
2.1 系列之间的全兼容性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
功能概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
ARM® Cortex®-M4，配有 FPU、嵌入式 Flash、 SRAM . . . . . . . . . . . . . 19
3.1
3.2 自适应实时存储器加速器 (ART Accelerator™) . . . . . . . . . . . . . . . . . . . . 19
3.3 存储器保护单元 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
3.4 嵌入式 Flash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
3.5
CRC （循环冗余校验）计算单元 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
3.6 片内 RAM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Multi-AHB 总线矩阵 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
3.7
3.8
DMA 控制器 (DMA) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
3.9 可变存储控制器 (FMC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
3.10
LCD-TFT 控制器 （仅 STM32F429xx 可用） . . . . . . . . . . . . . . . . . . . . . . 22
3.11 Chrom-ART Accelerator™ (DMA2D) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
3.12 嵌套向量中断控制器 (NVIC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
3.13 外部中断 / 事件控制器 (EXTI) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
3.14 时钟和启动 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
3.15 自举模式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
3.16 电源方案 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
3.17 电源监控器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
3.17.1 内部复位 ON . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
3.17.2 内部复位 OFF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
3.18 调压器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
3.18.1 调压器 ON . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
3.18.2 调压器 OFF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
3.18.3 调压器 ON/OFF 及内部复位 ON/OFF 的可用性 . . . . . . . . . . . . . . . . . . . 30
3.19 实时时钟 （RTC）、备份 SRAM、备份寄存器 . . . . . . . . . . . . . . . . . . . . . 30
3.20 低功耗模式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
3.21 VBAT 运算 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
2/226
DocID024030 Rev 4
STM32F427xx STM32F429xx
目录
3.22 定时器和看门狗 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
3.22.1 高级控制定时器 （TIM1， TIM8） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
3.22.2 通用定时器 (TIMx) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
3.22.3 基本定时器 TIM6 和 TIM7 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
3.22.4 独立看门狗 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
3.22.5 窗口看门狗 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
SysTick 定时器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
3.22.6
3.23 内部集成电路接口 （I2C） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
3.24 通用同步 / 异步收发器 (USART) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
3.25 串行外设接口 (SPI) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
3.26 内部集成音频 (I2S) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
3.27 串行音频接口 (SAI1) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
3.28 音频 PLL （PLLI2S） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
3.29 音频和 LCD PLL （PLLSAI） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
3.30 安全数字输入 / 输出接口 (SDIO) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
3.31 支持专用 DMA 和 IEEE 1588 的以太网 MAC 接口 . . . . . . . . . . . . . . . . . . 38
3.32 控制器区域网络 (bxCAN) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
3.33 通用串行总线 on-the-go 全速 （OTG_FS） . . . . . . . . . . . . . . . . . . . . . . . 39
3.34 通用串行总线 on-the-go 高速 （OTG_HS） . . . . . . . . . . . . . . . . . . . . . . . 39
3.35 数字摄像头接口 (DCMI) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
3.36 随机数发生器 (RNG) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
3.37 通用输入 / 输出 （GPIO） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
3.38 模数转换器 （ADC） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
3.39 温度传感器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
3.40 数模转换器 (DAC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
3.41 串行线 JTAG 调试端口 (SWJ-DP) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
3.42 嵌入式跟踪宏单元 ™ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
引脚排列和引脚说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
存储器映射 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84
电气特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89
6.1 参数条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89
最小值和最大值 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89
6.1.1
DocID024030 Rev 4
3/226
4
5
6
目录
STM32F427xx STM32F429xx
6.1.2
6.1.3
6.1.4
6.1.5
6.1.6
6.1.7
典型值 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89
典型曲线 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89
负载电容 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89
引脚输入电压 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89
电源方案 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90
电流消耗测量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91
6.2 绝对最大额定值 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91
6.3 工作条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93
通用工作条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93
6.3.1
VCAP1/VCAP2 外部电容 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96
6.3.2
上电 / 掉电时的工作条件 （稳压器开） . . . . . . . . . . . . . . . . . . . . . . . . . 96
6.3.3
上电 / 掉电时的工作条件 （稳压器关） . . . . . . . . . . . . . . . . . . . . . . . . . 96
6.3.4
复位和电源控制模块特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97
6.3.5
超载切换特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98
6.3.6
供电电流特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98
6.3.7
低功耗模式唤醒时序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 114
6.3.8
外部时钟源特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115
6.3.9
6.3.10 内部时钟源特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119
PLL 特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 121
6.3.11
6.3.12
PLL 扩频时钟生成 （SSCG）特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . 124
6.3.13 存储器特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126
6.3.14
EMC 特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128
6.3.15 绝对最大额定值 （电气敏感性） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130
I/O 电流注入特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130
6.3.16
I/O 端口特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 131
6.3.17
6.3.18
NRST 引脚特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 136
6.3.19
TIM 定时器特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 137
6.3.20 通信接口 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 137
6.3.21
12 位 ADC 特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 153
6.3.22 温度传感器特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 159
VBAT 监控特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 159
6.3.23
6.3.24
参考电压 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 159
DAC 电气特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160
6.3.25
6.3.26
FMC 特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 162
6.3.27 摄像头接口 （DCMI）时序规范 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 187
LCD-TFT 控制器 (LTDC) 特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 188
6.3.28
6.3.29
SD/SDIO MMC 卡主机接口 (SDIO) 特性 . . . . . . . . . . . . . . . . . . . . . . . 190
4/226
DocID024030 Rev 4
STM32F427xx STM32F429xx
目录
7
8
附件 A
附件 B
6.3.30
RTC 特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 191
封装特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 192
7.1 封装机械数据 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 192
7.2 热特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 215
部件编号 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 216
当使用内部复位 OFF 时的建议 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 217
A.1 工作条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 217
应用框图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 218
USB OTG 全速 （FS）接口解决方案 . . . . . . . . . . . . . . . . . . . . . . . . . . . 218
B.1
USB OTG 高速 （HS）接口解决方案 . . . . . . . . . . . . . . . . . . . . . . . . . . . 220
B.2
B.3 以太网接口解决方案 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 221
9
修订历史 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 223
DocID024030 Rev 4
5/226
表格索引
表格索引
STM32F427xx STM32F429xx
表 1.
表 2.
表 3.
表 4.
表 5.
表 6.
表 7.
表 8.
表 9.
表 10.
表 11.
表 12.
表 13.
表 14.
表 15.
表 16.
表 17.
表 18.
表 19.
表 20.
表 21.
表 22.
表 23.
表 24.
表 25.
表 26.
表 27.
表 28.
表 29.
表 30.
表 31.
表 32.
表 33.
表 34.
表 35.
表 36.
表 37.
表 38.
表 39.
表 40.
6/226
器件总览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
STM32F427xx 和 STM32F429xx 的特性和外设数量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
调压器配置模式与器件工作模式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
调压器 ON/OFF 及内部复位 ON/OFF 的可用性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
停止模式下的调压器模式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
定时器的特性比较 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
I2C 模拟和数字滤波器的比较 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
USART 的特性比较. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
引脚排列表中使用的图例 / 缩略语. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
STM32F427xx 和 STM32F429xx 引脚和焊球定义 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
FMC 引脚定义. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70
STM32F427xx 和 STM32F429xx 复用功能映射 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73
STM32F427xx 和 STM32F429xx 寄存器边界地址 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85
电压特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91
电流特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92
热特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92
通用工作条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93
不同工作供电电压范围的限制 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95
VCAP1/VCAP2 工作条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96
上电 / 掉电时的工作条件 （稳压器开） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .96
上电 / 掉电时的工作条件 （稳压器关）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96
复位和电源控制模块特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97
超载切换特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98
运行模式的典型和最大电流消耗，数据处理代码
从 Flash （启用除预取之外的 ART 加速器）或 RAM 运行 . . . . . . . . . . . . . . . . . . . . . . . 100
运行模式的典型和最大电流消耗，数据处理代码
从 Flash （禁止 ART 加速器）运行 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101
睡眠模式的典型和最大电流消耗 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102
停止模式的典型和最大电流消耗 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103
待机模式的典型和最大电流消耗 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103
VBAT 模式的典型和最大电流消耗 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104
运行模式的典型电流消耗，数据处理代码
从 Flash 或 RAM 运行，调压器 ON （启用除预取之外的 ART 加速器），
VDD=1.7 V106
运行模式下的典型电流消耗，数据处理代码
从 Flash 运行，调压器 OFF （启用除预取之外的 ART 加速器）. . . . . . . . . . . . . . . . . . . 107
睡眠模式，调压器 ON， VDD=1.7 V 的典型电流消耗 . . . . . . . . . . . . . . . . . . . . . . . . . . . 108
睡眠模式，调压器 OFF 的典型电流消耗. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 109
切换输出 I/O 电流消耗 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110
外设电流消耗 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112
低功耗模式唤醒时间 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115
高速外部用户时钟特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116
低速外部用户时钟特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116
HSE 4-26 MHz 振荡器特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118
LSE 振荡器特性 (fLSE = 32.768 kHz) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119
DocID024030 Rev 4
STM32F427xx STM32F429xx
表格索引
表 41.
表 42.
表 43.
表 44.
表 45.
表 46.
表 47.
表 48.
表 49.
表 50.
表 51.
表 52.
表 53.
表 54.
表 55.
表 56.
表 57.
表 58.
表 59.
表 60.
表 61.
表 62.
表 63.
表 64.
表 65.
表 66.
表 67.
表 68.
表 69.
表 70.
表 71.
表 72.
表 73.
表 74.
表 75.
表 76.
表 77.
表 78.
表 79.
表 80.
表 81.
表 82.
表 83.
表 84.
表 85.
表 86.
表 87.
表 88.
HSI 振荡器特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120
LSI 振荡器特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120
主 PLL 特性. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 121
PLLI2S （音频 PLL）特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122
PLLISAI （音频和 LCD-TFT PLL）特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123
SSCG 参数约束 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 124
Flash 特性. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126
Flash 编程 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126
带有 VPP 的 Flash 编程 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 127
Flash 可擦写次数和数据保存期限. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128
EMS 特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128
EMI 特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 129
ESD 绝对最大额定值 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130
电气敏感性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130
I/O 电流注入敏感性. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 131
I/O 静态特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 131
输出电压特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 134
I/O 交流特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 134
NRST 引脚特性. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 136
TIMx 特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 137
I2C 特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 138
SCL 频率 （fPCLK1= 42 MHz.,VDD = VDD_I2C = 3.3 V） . . . . . . . . . . . . . . . . . . . . . . . . . . 139
SPI 动态特性. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 140
I2S 动态特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143
SAI 特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 145
USB OTG 全速启动时间 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 147
USB OTG 全速直流电气特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 147
USB OTG 全速电气特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 148
USB HS 直流电气特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 148
USB HS 时钟时序参数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 149
动态特性：USB ULPI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150
以太网直流电气特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 151
动态特性：SMI 的以太网 MAC 信号 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 151
动态特性：RMII 的以太网 MAC 信号 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152
动态特性：MII 的以太网 MAC 信号. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 153
ADC 特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 153
fADC = 18 MHz 时的 ADC 静态精度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 154
fADC = 30 MHz 时的 ADC 静态精度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 155
fADC = 36 MHz 时的 ADC 静态精度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 155
fADC = 18 MHz 时的 ADC 动态精度 - 有限测试条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 156
fADC = 36 MHz 时的 ADC 动态精度 - 有限测试条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 156
温度传感器特性. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 159
温度传感器校准值 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 159
VBAT 监控特性. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 159
内部参考电压 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 159
内部参考电压校准值 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160
DAC 特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160
异步非复用 SRAM/PSRAM/NOR - 读时序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 163
DocID024030 Rev 4
7/226
表格索引
STM32F427xx STM32F429xx
表 89.
表 90.
表 91.
表 92.
表 93.
表 94.
表 95.
表 96.
表 97.
表 98.
表 99.
表 100.
表 101.
表 102.
表 103.
表 104.
表 105.
表 106.
表 107.
表 108.
表 109.
表 110.
表 111.
表 112.
表 113.
表 114.
表 115.
表 116.
表 117.
表 118.
表 119.
表 120.
表 121.
表 122.
表 123.
异步非复用 SRAM/PSRAM/NOR 读操作 - NWAIT 时序 . . . . . . . . . . . . . . . . . . . . . . . . . . 164
异步非复用 SRAM/PSRAM/NOR 写操作时序. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 165
异步非复用 SRAM/PSRAM/NOR 写操作 - NWAIT 时序 . . . . . . . . . . . . . . . . . . . . . . . . . . 166
异步复用 PSRAM/NOR 读操作时序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 167
异步复用 PSRAM/NOR 读 -NWAIT 时序. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 167
异步复用 PSRAM/NOR 写操作时序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 168
异步复用 PSRAM/NOR 写 -NWAIT 时序. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 169
同步复用 NOR/PSRAM 读操作时序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 170
同步复用 PSRAM 写操作时序. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 172
同步非复用 NOR/PSRAM 读操作时序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 173
同步非复用 PSRAM 写操作时序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 175
PC 卡 /CF 读写周期的开关特性 - 在属性 / 通用空间中 . . . . . . . . . . . . . . . . . . . . . . . . . . . 179
PC 卡 /CF 读写周期的开关特性 - 在 I/O 空间中 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 180
NAND Flash 读周期的开关特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 182
NAND Flash 写周期的开关特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 183
SDRAM 读时序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 184
LPSDR SDRAM 读时序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 184
SDRAM 写时序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 186
LPSDR SDRAM 写时序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 186
DCMI 特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 187
LTDC 特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 188
动态特性：SD / MMC 特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 191
RTC 特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 191
LQPF100， 14 × 14 mm， 100 引脚薄型正方扁平封装机械数据 . . . . . . . . . . . . . . . . . . . 193
WLCSP143， 0.4 mm 脚间距晶元级芯片尺寸封装机械数据 . . . . . . . . . . . . . . . . . . . . . . 197
LQFP144， 20 × 20 mm， 144 引脚薄型正方扁平封装
机械数据 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 199
LQFP176， 24 × 24 mm， 176 引脚薄型正方扁平封装
机械数据 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 202
LQFP208， 28 × 28 mm， 208 引脚薄型正方扁平封装
机械数据 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 206
UFBGA169 - 超薄紧密排列焊球阵列 7 × 7 × 0.6 mm
机械数据 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 209
UFBGA176+25 - 超薄紧密排列焊球阵列 10 × 10 × 0.6 mm
机械数据 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 211
TFBGA216 - 薄型紧密排列焊球阵列 13 × 13 × 0.8mm
封装机械数据 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 213
封装热特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 215
订货代码 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 216
不同工作供电电压范围的限制 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 217
文档修订历史 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 223
8/226
DocID024030 Rev 4
相关推荐
2023年江西萍乡中考道德与法治真题及答案.doc
2012年重庆南川中考生物真题及答案.doc
2013年江西师范大学地理学综合及文艺理论基础考研真题.doc
2020年四川甘孜小升初语文真题及答案I卷.doc
2020年注册岩土工程师专业基础考试真题及答案.doc
2023-2024学年福建省厦门市九年级上学期数学月考试题及答案.doc
2021-2022学年辽宁省沈阳市大东区九年级上学期语文期末试题及答案.doc
2022-2023学年北京东城区初三第一学期物理期末试卷及答案.doc
2018上半年江西教师资格初中地理学科知识与教学能力真题及答案.doc
2012年河北国家公务员申论考试真题及答案-省级.doc
2020-2021学年江苏省扬州市江都区邵樊片九年级上学期数学第一次质量检测试题及答案.doc
2022下半年黑龙江教师资格证中学综合素质真题及答案.doc
