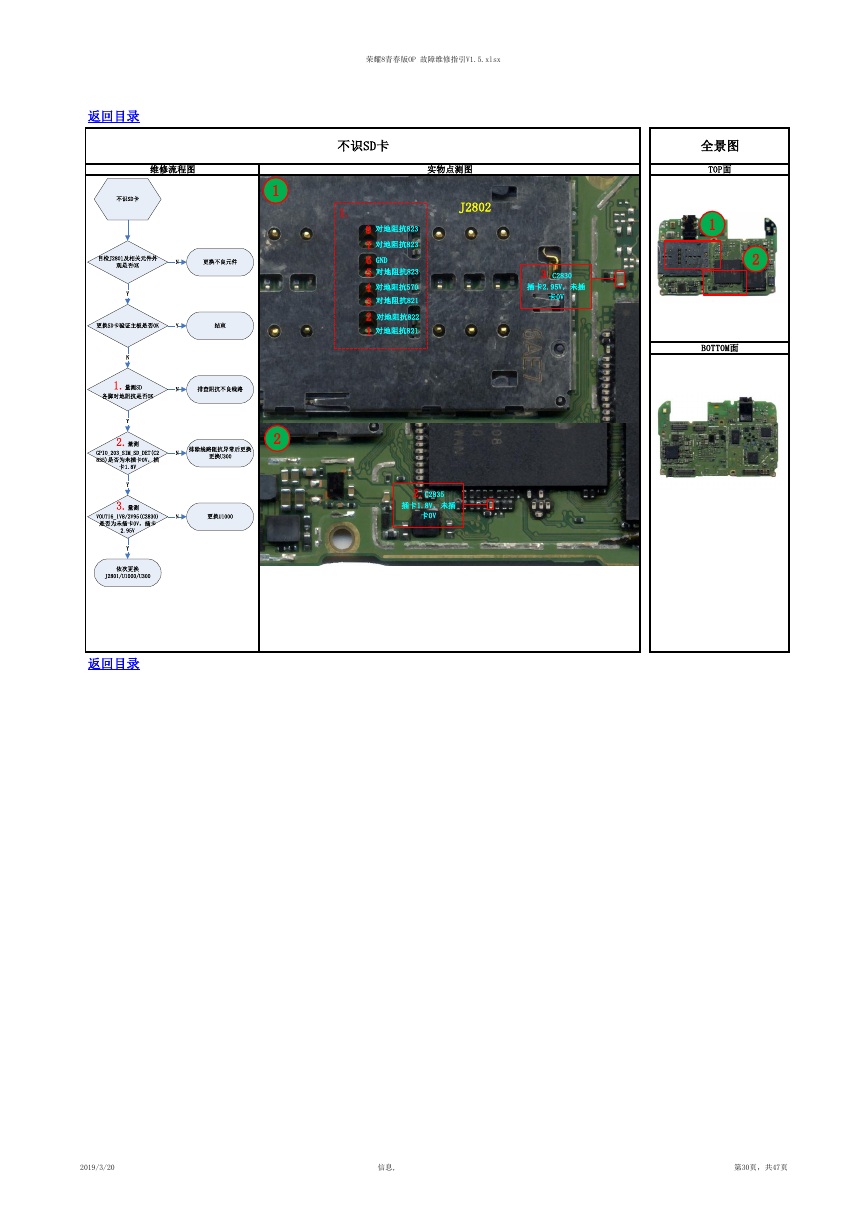

荣耀8青春版OP 故障维修指引V1.5.xlsx 返回目录 维修流程图 实物点测图 不识SD卡 1 2 1. J2802 8 7 6 5 4 3 2 1 对地阻抗823 对地阻抗823 GND 对地阻抗823 对地阻抗570 对地阻抗821 对地阻抗822 对地阻抗821 3.C2830 插卡2.95V，未插 卡0V 2.C2835 插卡1.8V，未插 卡0V 全景图 TOP面 1 2 BOTTOM面 返回目录 2019/3/20 信息, 第30页，共47页 不识SD卡目检J2801及相关元件外观是否OK更换不良元件NY更换SD卡验证主板是否OK结束YN1.量测SD各脚对地阻抗是否OK排查阻抗不良线路NY2.量测GPIO_203_SIM_SD_DET(C2835)是否为未插卡0V，插卡1.8V排除线路阻抗异常后更换更换U300NY3.量测VOUT16_1V8/2V95(C2830)是否为未插卡0V，插卡2.95V更换U1000NY依次更换J2801/U1000/U300
