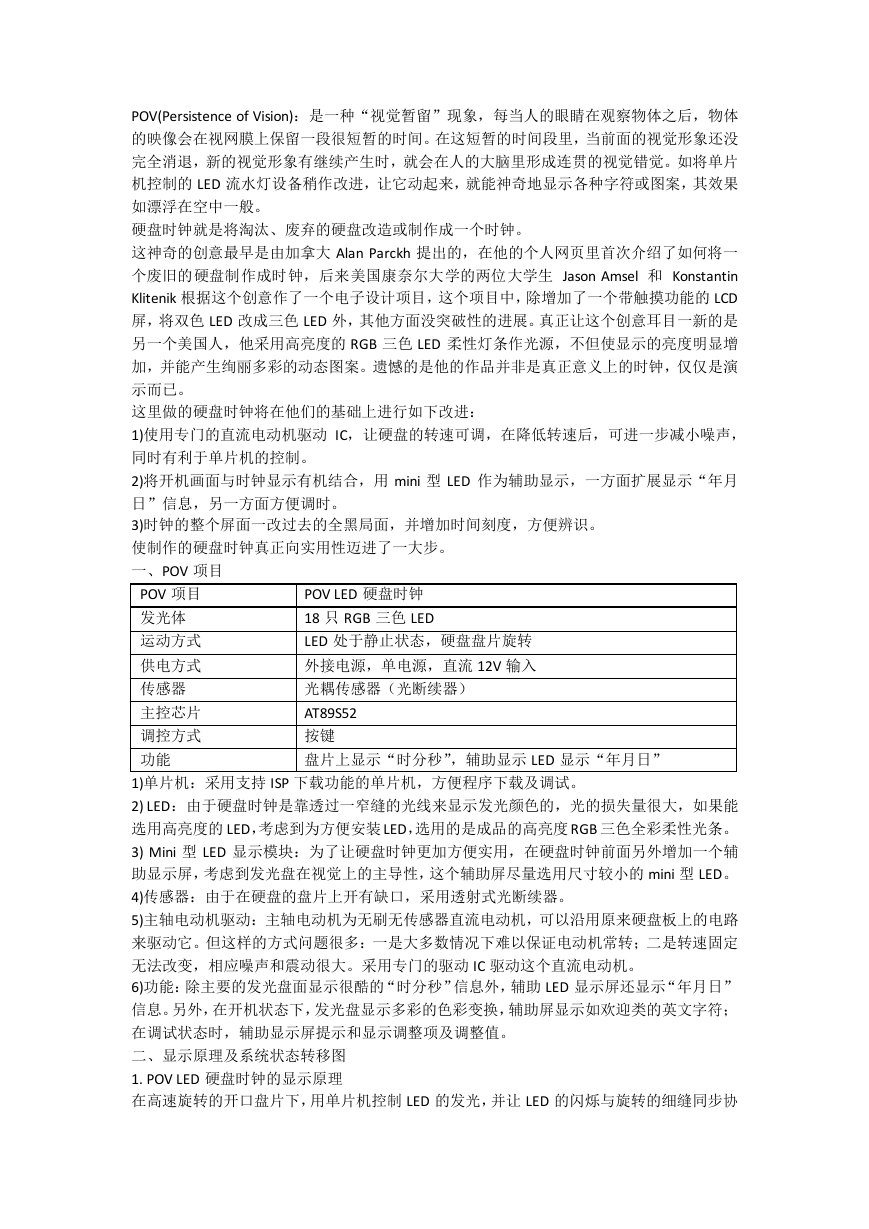

POV(Persistence of Vision):是一种“视觉暂留”现象,每当人的眼睛在观察物体之后,物体 的映像会在视网膜上保留一段很短暂的时间。在这短暂的时间段里,当前面的视觉形象还没 完全消退,新的视觉形象有继续产生时,就会在人的大脑里形成连贯的视觉错觉。如将单片 机控制的 LED 流水灯设备稍作改进,让它动起来,就能神奇地显示各种字符或图案,其效果 如漂浮在空中一般。 硬盘时钟就是将淘汰、废弃的硬盘改造或制作成一个时钟。 这神奇的创意最早是由加拿大 Alan Parckh 提出的,在他的个人网页里首次介绍了如何将一 个废旧的硬盘制作成时钟,后来美国康奈尔大学的两位大学生 Jason Amsel 和 Konstantin Klitenik 根据这个创意作了一个电子设计项目,这个项目中,除增加了一个带触摸功能的 LCD 屏,将双色 LED 改成三色 LED 外,其他方面没突破性的进展。真正让这个创意耳目一新的是 另一个美国人,他采用高亮度的 RGB 三色 LED 柔性灯条作光源,不但使显示的亮度明显增 加,并能产生绚丽多彩的动态图案。遗憾的是他的作品并非是真正意义上的时钟,仅仅是演 示而已。 这里做的硬盘时钟将在他们的基础上进行如下改进: 1)使用专门的直流电动机驱动 IC,让硬盘的转速可调,在降低转速后,可进一步减小噪声, 同时有利于单片机的控制。 2)将开机画面与时钟显示有机结合,用 mini 型 LED 作为辅助显示,一方面扩展显示“年月 日”信息,另一方面方便调时。 3)时钟的整个屏面一改过去的全黑局面,并增加时间刻度,方便辨识。 使制作的硬盘时钟真正向实用性迈进了一大步。 一、POV 项目 POV 项目 发光体 运动方式 供电方式 传感器 主控芯片 调控方式 功能 POV LED 硬盘时钟 18 只 RGB 三色 LED LED 处于静止状态,硬盘盘片旋转 外接电源,单电源,直流 12V 输入 光耦传感器(光断续器) AT89S52 按键 盘片上显示“时分秒”,辅助显示 LED 显示“年月日” 1)单片机:采用支持 ISP 下载功能的单片机,方便程序下载及调试。 2) LED:由于硬盘时钟是靠透过一窄缝的光线来显示发光颜色的,光的损失量很大,如果能 选用高亮度的 LED,考虑到为方便安装 LED,选用的是成品的高亮度 RGB 三色全彩柔性光条。 3) Mini 型 LED 显示模块:为了让硬盘时钟更加方便实用,在硬盘时钟前面另外增加一个辅 助显示屏,考虑到发光盘在视觉上的主导性,这个辅助屏尽量选用尺寸较小的 mini 型 LED。 4)传感器:由于在硬盘的盘片上开有缺口,采用透射式光断续器。 5)主轴电动机驱动:主轴电动机为无刷无传感器直流电动机,可以沿用原来硬盘板上的电路 来驱动它。但这样的方式问题很多:一是大多数情况下难以保证电动机常转;二是转速固定 无法改变,相应噪声和震动很大。采用专门的驱动 IC 驱动这个直流电动机。 6)功能:除主要的发光盘面显示很酷的“时分秒”信息外,辅助 LED 显示屏还显示“年月日” 信息。另外,在开机状态下,发光盘显示多彩的色彩变换,辅助屏显示如欢迎类的英文字符; 在调试状态时,辅助显示屏提示和显示调整项及调整值。 二、显示原理及系统状态转移图 1. POV LED 硬盘时钟的显示原理 在高速旋转的开口盘片下,用单片机控制 LED 的发光,并让 LED 的闪烁与旋转的细缝同步协

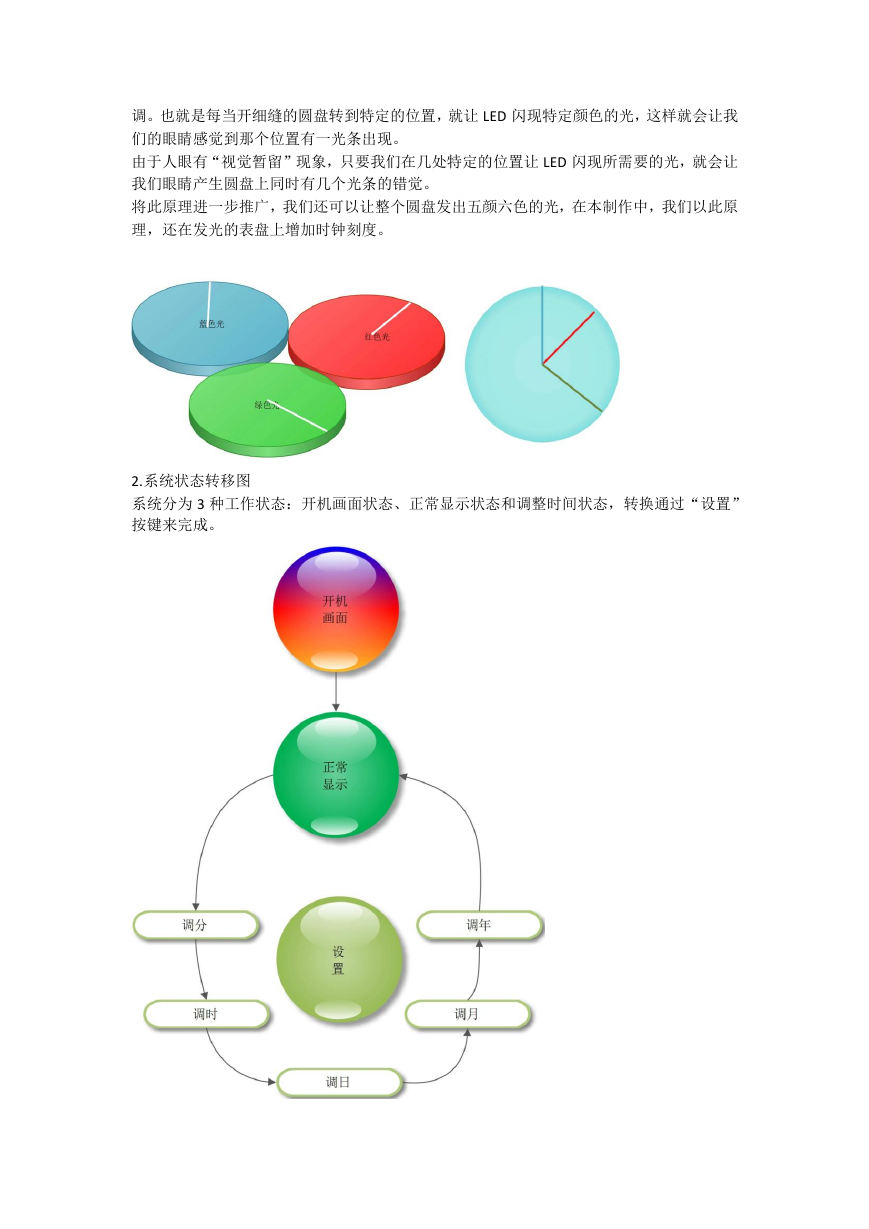

调。也就是每当开细缝的圆盘转到特定的位置,就让 LED 闪现特定颜色的光,这样就会让我 们的眼睛感觉到那个位置有一光条出现。 由于人眼有“视觉暂留”现象,只要我们在几处特定的位置让 LED 闪现所需要的光,就会让 我们眼睛产生圆盘上同时有几个光条的错觉。 将此原理进一步推广,我们还可以让整个圆盘发出五颜六色的光,在本制作中,我们以此原 理,还在发光的表盘上增加时钟刻度。 2.系统状态转移图 系统分为 3 种工作状态:开机画面状态、正常显示状态和调整时间状态,转换通过“设置” 按键来完成。

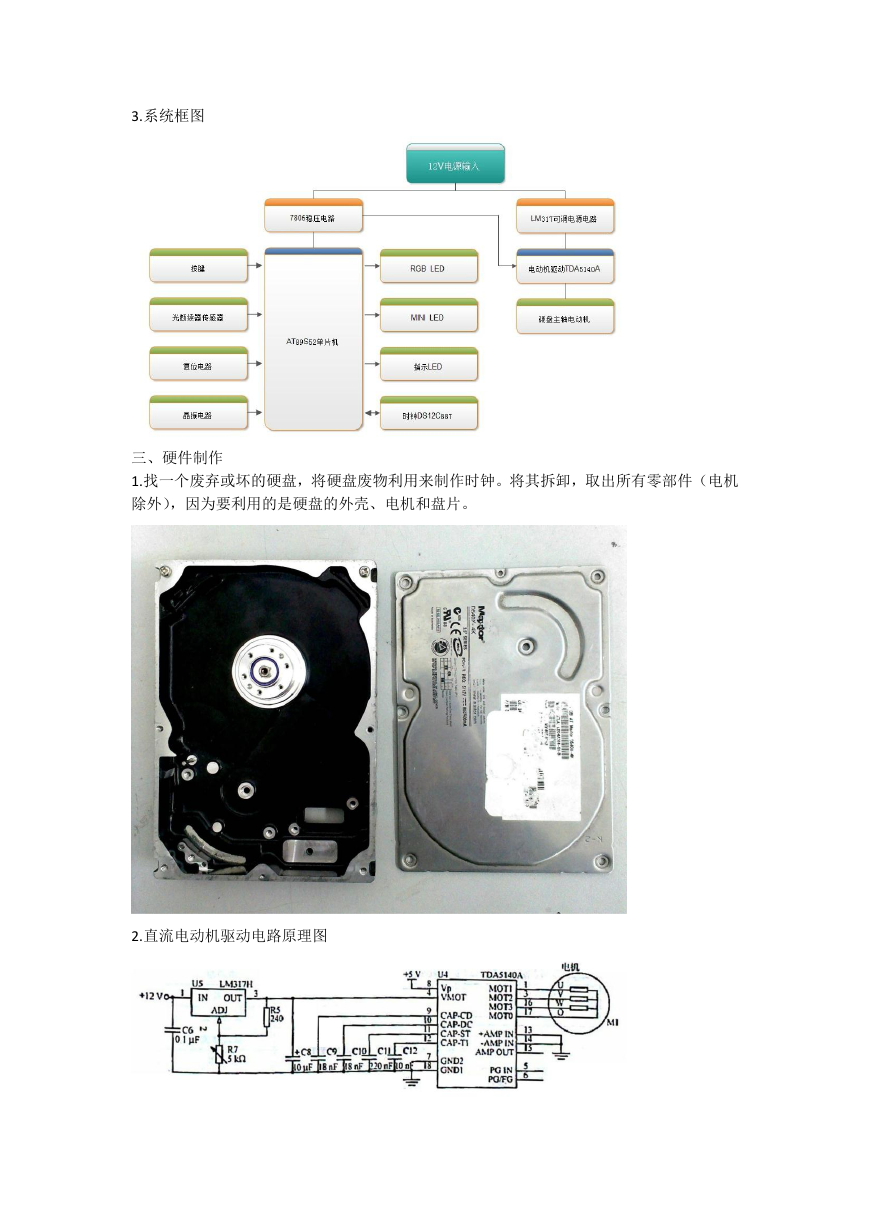

3.系统框图 三、硬件制作 1.找一个废弃或坏的硬盘,将硬盘废物利用来制作时钟。将其拆卸,取出所有零部件(电机 除外),因为要利用的是硬盘的外壳、电机和盘片。 2.直流电动机驱动电路原理图

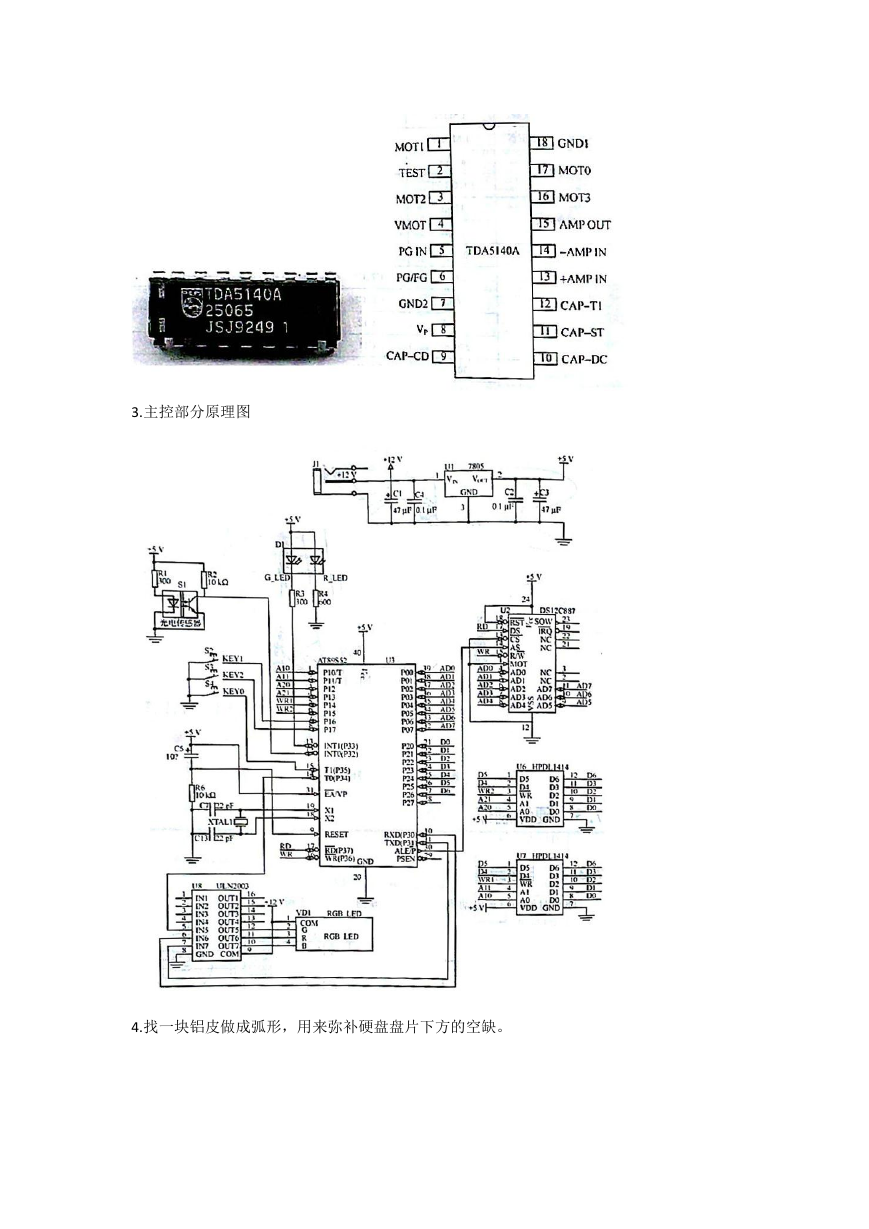

3.主控部分原理图 4.找一块铝皮做成弧形,用来弥补硬盘盘片下方的空缺。

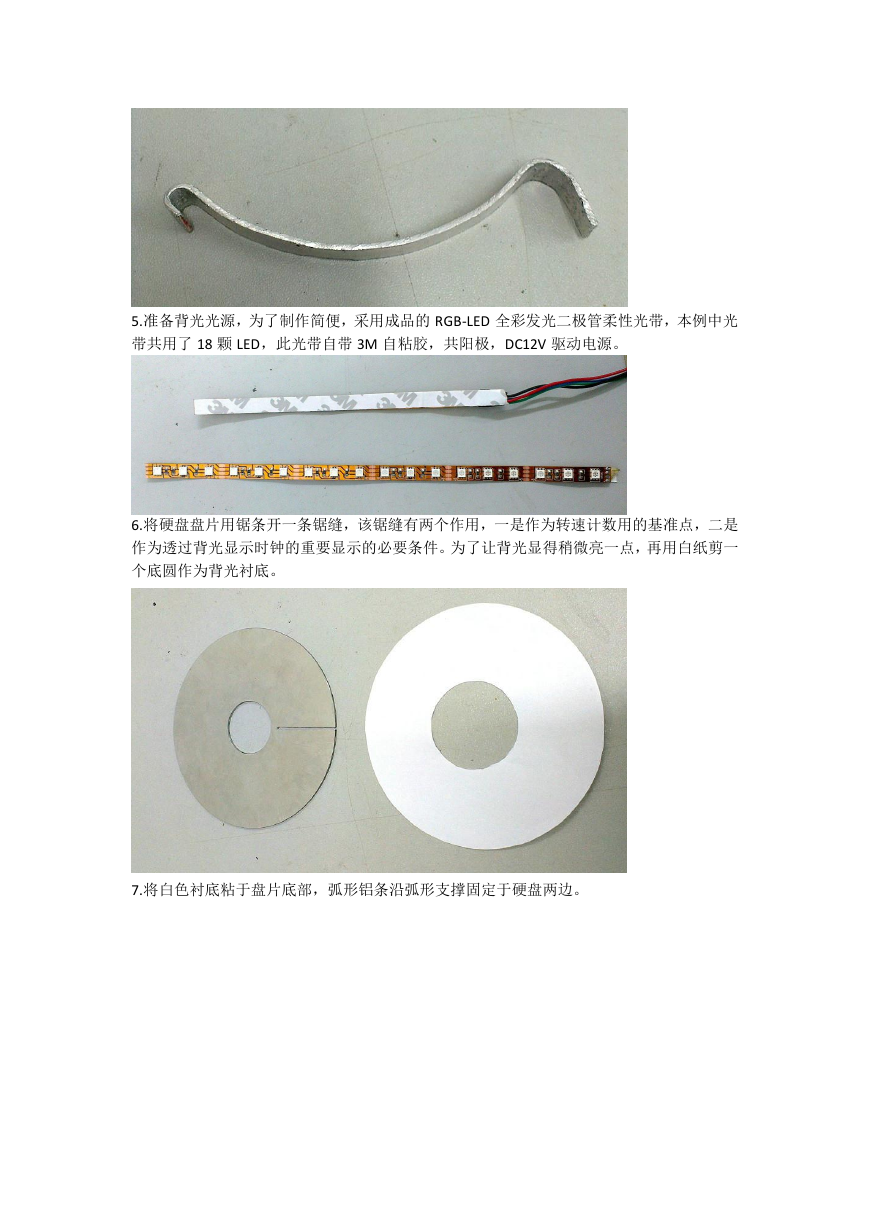

5.准备背光光源,为了制作简便,采用成品的 RGB-LED 全彩发光二极管柔性光带,本例中光 带共用了 18 颗 LED,此光带自带 3M 自粘胶,共阳极,DC12V 驱动电源。 6.将硬盘盘片用锯条开一条锯缝,该锯缝有两个作用,一是作为转速计数用的基准点,二是 作为透过背光显示时钟的重要显示的必要条件。为了让背光显得稍微亮一点,再用白纸剪一 个底圆作为背光衬底。 7.将白色衬底粘于盘片底部,弧形铝条沿弧形支撑固定于硬盘两边。

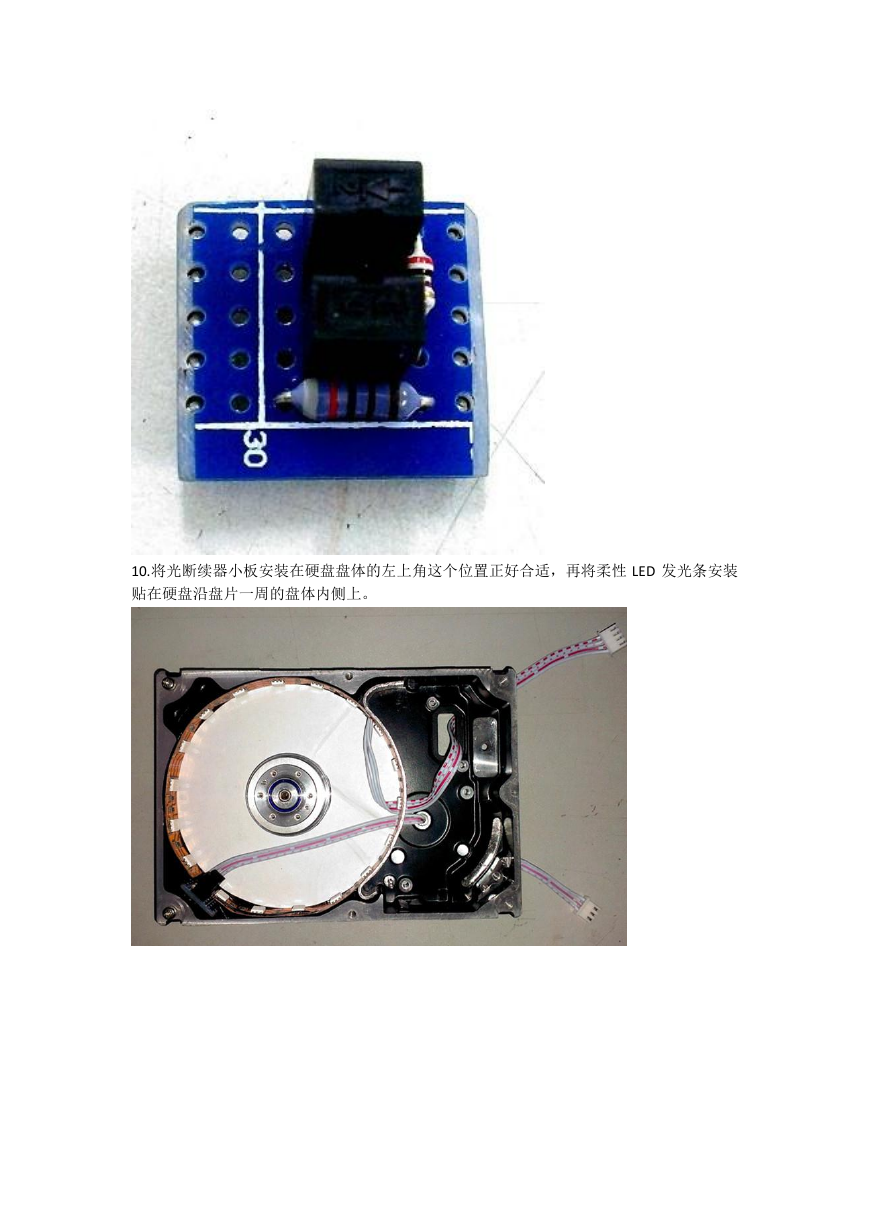

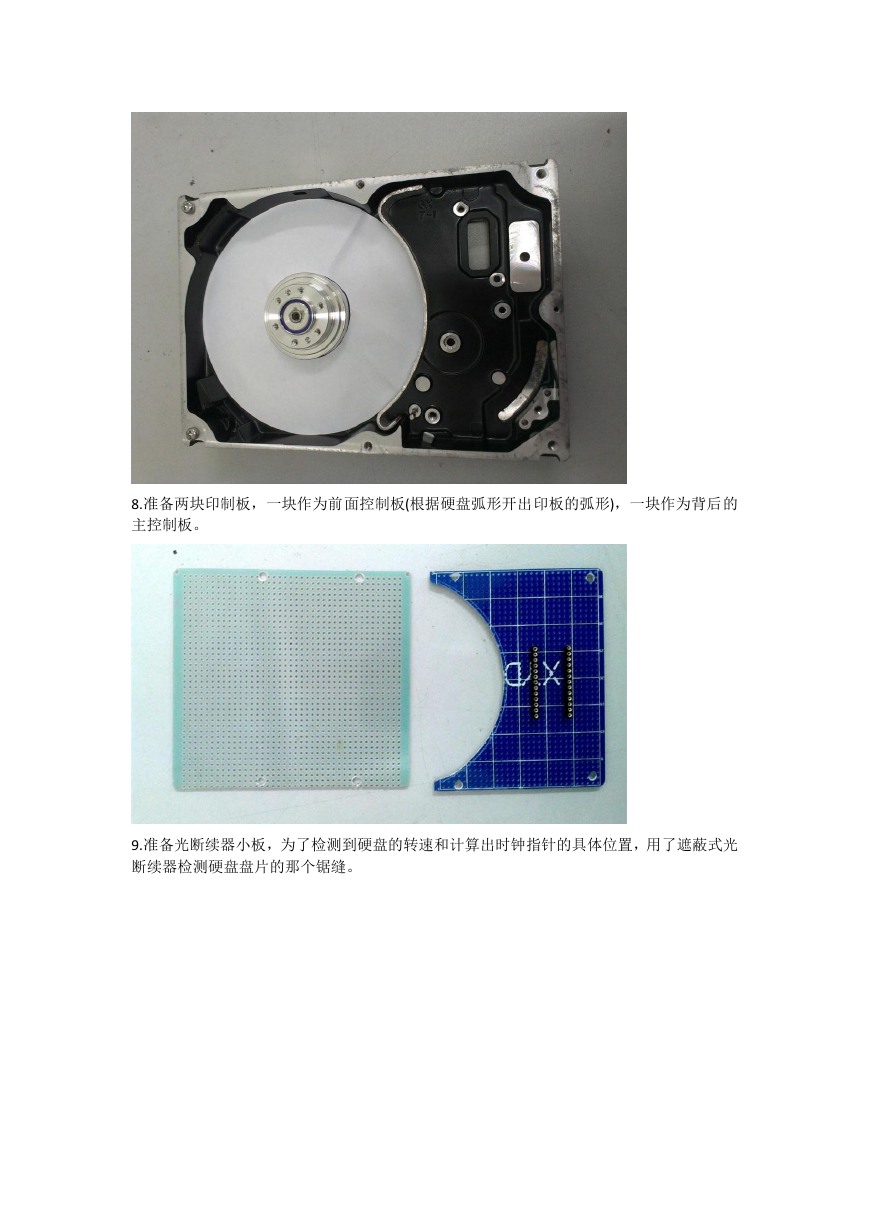

8.准备两块印制板,一块作为前面控制板(根据硬盘弧形开出印板的弧形),一块作为背后的 主控制板。 9.准备光断续器小板,为了检测到硬盘的转速和计算出时钟指针的具体位置,用了遮蔽式光 断续器检测硬盘盘片的那个锯缝。
10.将光断续器小板安装在硬盘盘体的左上角这个位置正好合适,再将柔性 LED 发光条安装 贴在硬盘沿盘片一周的盘体内侧上。

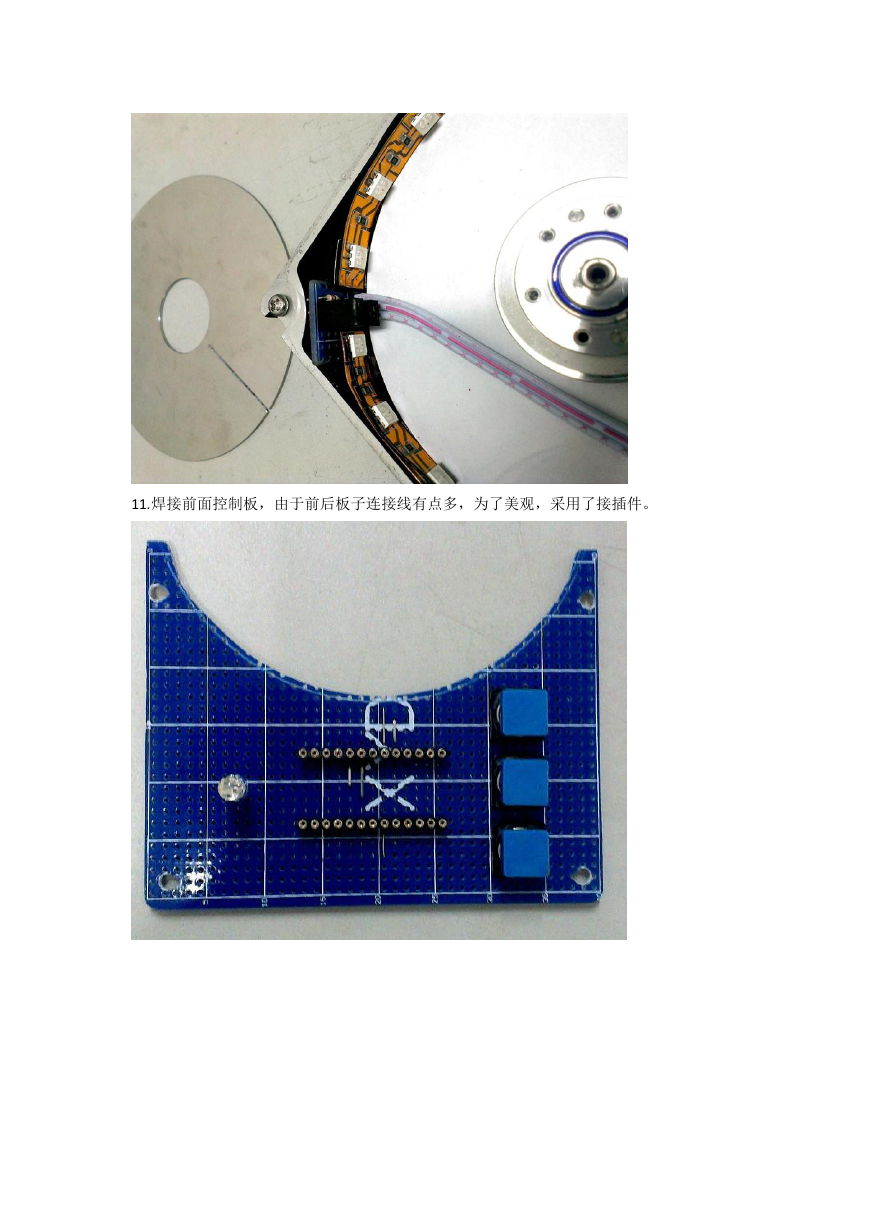

11.焊接前面控制板,由于前后板子连接线有点多,为了美观,采用了接插件。
