2013 年广东海洋大学机械设计考研真题 B 卷
(请将答案写在答题纸上,写在试卷上不给分。本科目满分 150 分)
一、填空(20 分,每空 1 分)
1、带的工作应力有三种,分别是
、
2、受预紧力和轴向工作载荷的螺栓,其总拉力为
和
与
。
之和。
3、代号为 7210 的滚动轴承类型名称是
,其内径尺寸为
mm。
4、用双键时,两个平键应布置在
,但在强度校核时应按
个
键计算。
5、设计一般使用的齿轮传动时,通常按保证
强度及保证
强度两准则进行设计。
6、若带传动的带轮直径过小,将会导致
;若带的根数
过多,将会导致
。
7、提高蜗杆传动散热能力的措施通常采取 ①
②
③
。
8、取 30 个某种型号的滚动轴承进行寿命试验,若所加的载荷恰好等于该轴承的基本额定
动载荷,则该批轴承的寿命就是
r(转);若轴承运转到上述转数时停止试验,
此时未失效的轴承数应该还有
个。
9、一般连接螺纹常用
,最常用的传动螺纹是
。
二、选择题(20 分,每小题 2 分)
1、在滑动轴承的计算中,验算 pv≤[pv]目的是限制(
)。
A、温升
B、磨损
C、点蚀
D、塑性变形
2、大尺寸的蜗轮通常采用组合结构,其目的是(
)。
A、提高传动效率
B、降低成本
C、提高刚度
D、提高强度
3、选择键的截面尺寸 b×h是按(
)查标准选定。
A、强度
B、转矩
C、转速
D、轴径
802《机械设计》
第 1 页 共 5 页
4、按转矩 T估算轴的直径,求出的结果应当作为承受转矩作用轴段的(
)。
A、最大直径
B、平均直径
C、最小直径
D、危险直径
5、p表示链条节距,z表示链轮齿数,当转速一定时,若要减少链传动的运动不均匀性和
动载荷,应采取的措施是(
)。
A、增大 p和增大 z
B、减小 p和减小 z
C、减小 p和增大 z
D、增大 p和减小 z
6、在链传动中,滚子链条节数应尽量取为偶数,这是为了(
)。
A、减小动载荷 B、减小磨损 C、方便首尾连接 D、符合习惯用法
7、只承受扭矩而不承受弯矩的轴称为(
)。
A、转轴
B、传动轴
C、心轴
D、曲轴
8、螺纹的公称直径是其(
)。
A、大径
B、中径
C、小径
D、分度圆直径
9、在带传动中,设 v1 为主动轮圆周速度,v2 为从动轮圆周速度,v为带速,则有如下关系
(
)。
A、v1=v=v2
B、v1>v>v2
C、v1<v<v2
D、v1>v<v2
10、在下列材料中,(
)一般不能用作轴的材料。
A、Q235
B、45
C、40Cr
D、HT200
三、判断题(10 分,每小题 1 分,对的打“√”,错的打“×”)
1、楔键连接通常用于要求轴与轮毂严格对中的场合。
2、在滚动轴承中,滚子轴承的承载能力比球轴承高而极限转速低。
3、在传递的功率、转速等相同的情况下,采用双列链代替单列链,可以降低链传动的运
动不均匀性。
4、为了引导润滑油分布到滑动轴承的整个工作面上,一般要在轴承的承载区开设油孔和
油沟。
5、蜗杆分度圆直径 d=mz1 。
6、对受横向变载荷的普通螺栓连接,适当增加预紧力可以提高螺栓的抗疲劳
强度。
802《机械设计》
第 2 页 共 5 页

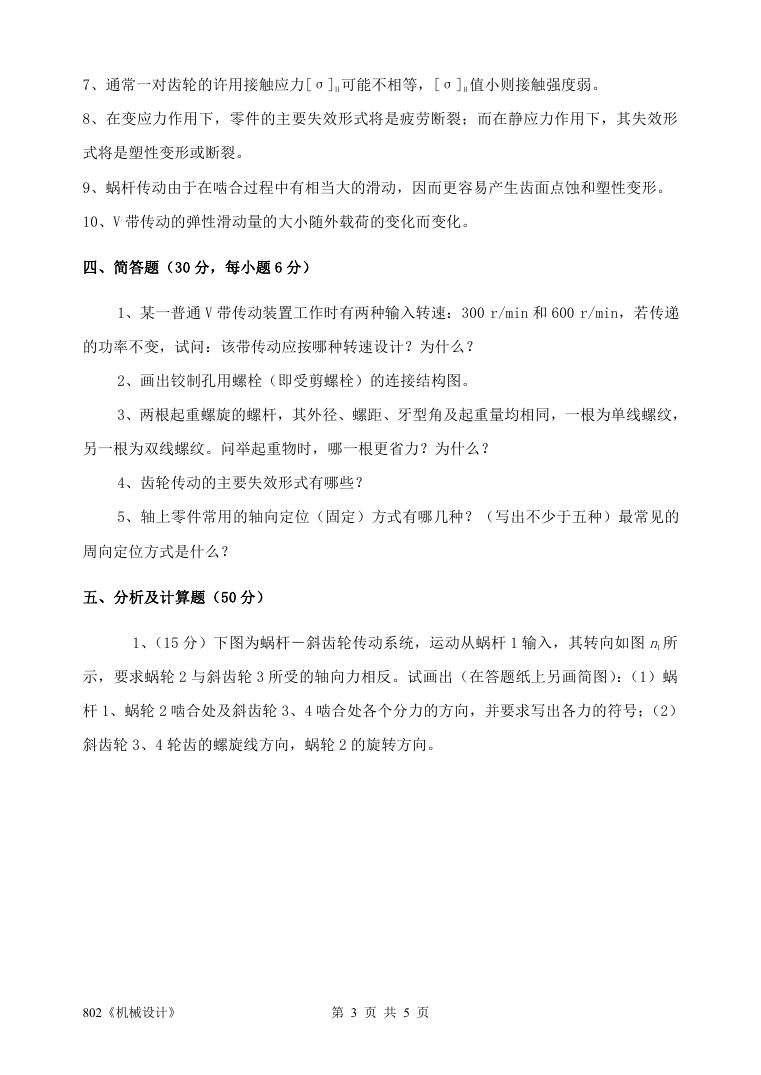

7、通常一对齿轮的许用接触应力[σ]H 可能不相等,[σ]H 值小则接触强度弱。
8、在变应力作用下,零件的主要失效形式将是疲劳断裂;而在静应力作用下,其失效形
式将是塑性变形或断裂。
9、蜗杆传动由于在啮合过程中有相当大的滑动,因而更容易产生齿面点蚀和塑性变形。
10、V 带传动的弹性滑动量的大小随外载荷的变化而变化。
四、简答题(30 分,每小题 6 分)
1、某一普通 V 带传动装置工作时有两种输入转速:300 r/min 和 600 r/min,若传递
的功率不变,试问:该带传动应按哪种转速设计?为什么?
2、画出铰制孔用螺栓(即受剪螺栓)的连接结构图。
3、两根起重螺旋的螺杆,其外径、螺距、牙型角及起重量均相同,一根为单线螺纹,
另一根为双线螺纹。问举起重物时,哪一根更省力?为什么?
4、齿轮传动的主要失效形式有哪些?
5、轴上零件常用的轴向定位(固定)方式有哪几种?(写出不少于五种)最常见的
周向定位方式是什么?
五、分析及计算题(50 分)
1、(15 分)下图为蜗杆-斜齿轮传动系统,运动从蜗杆 1 输入,其转向如图 n1 所
示,要求蜗轮 2 与斜齿轮 3 所受的轴向力相反。试画出(在答题纸上另画简图):(1)蜗
杆 1、蜗轮 2 啮合处及斜齿轮 3、4 啮合处各个分力的方向,并要求写出各力的符号;(2)
斜齿轮 3、4 轮齿的螺旋线方向,蜗轮 2 的旋转方向。
802《机械设计》
第 3 页 共 5 页

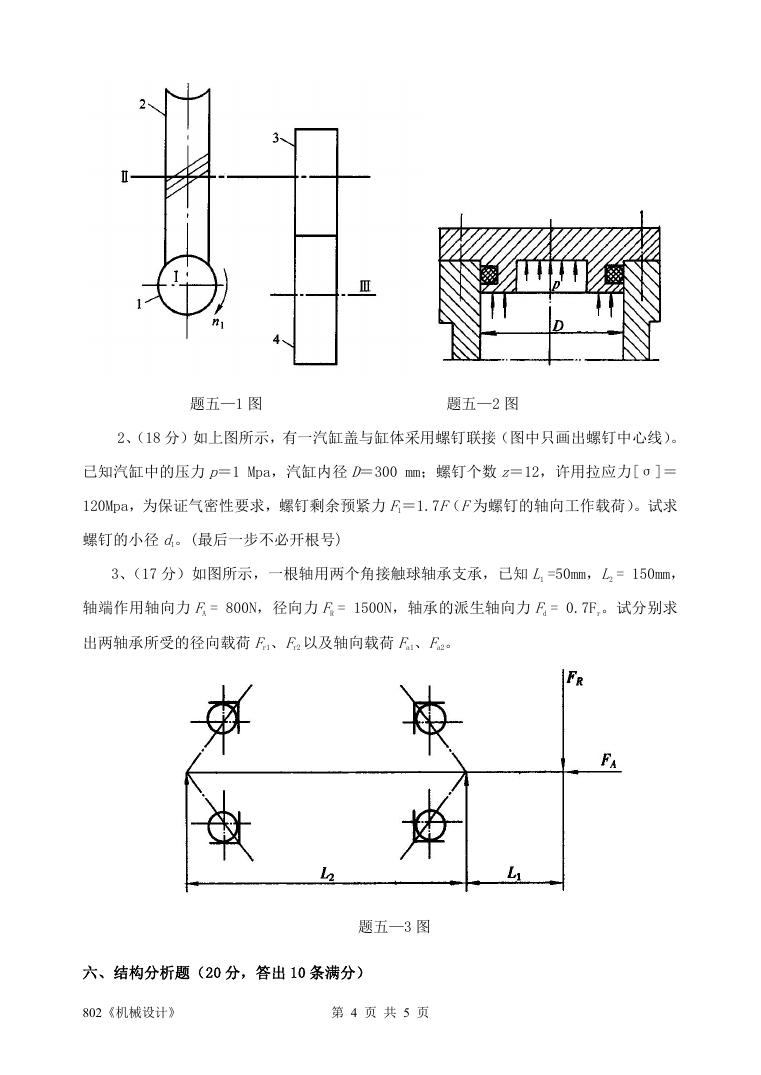

题五—1 图
题五—2 图
2、(18 分)如上图所示,有一汽缸盖与缸体采用螺钉联接(图中只画出螺钉中心线)。
已知汽缸中的压力 p=1 Mpa,汽缸内径 D=300 mm;螺钉个数 z=12,许用拉应力[σ]=
120Mpa,为保证气密性要求,螺钉剩余预紧力 F1=1.7F(F为螺钉的轴向工作载荷)。试求
螺钉的小径 d1。(最后一步不必开根号)
3、(17 分)如图所示,一根轴用两个角接触球轴承支承,已知 L1 =50mm,L2 = 150mm,
轴端作用轴向力 FA = 800N,径向力 FR = 1500N,轴承的派生轴向力 Fd = 0.7Fr。试分别求
出两轴承所受的径向载荷 Fr1、Fr2 以及轴向载荷 Fa1、Fa2。
题五—3 图
六、结构分析题(20 分,答出 10 条满分)
802《机械设计》
第 4 页 共 5 页
指出图示轴系结构设计中的错误,说明错误原因(或者改正方法)。不必画图,只需
文字说明。
802《机械设计》
第 5 页 共 5 页
