一建模工具的使用

二建立用况模型

三建立领域模型(类图)

四建立分析模型

五建立软件体系结构

六建立设计模型

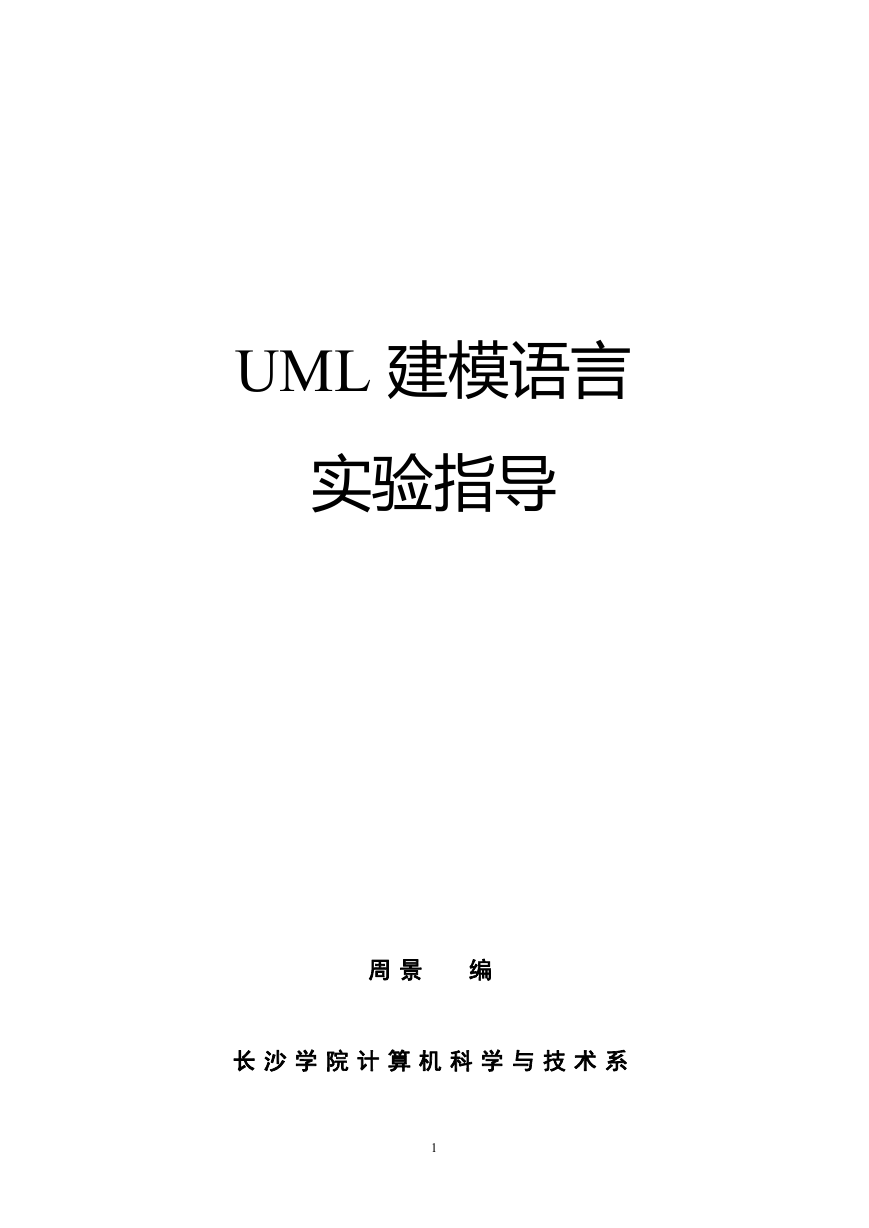

UML 建模语言实验指导周景编长沙学院计算机科学与技术系 1

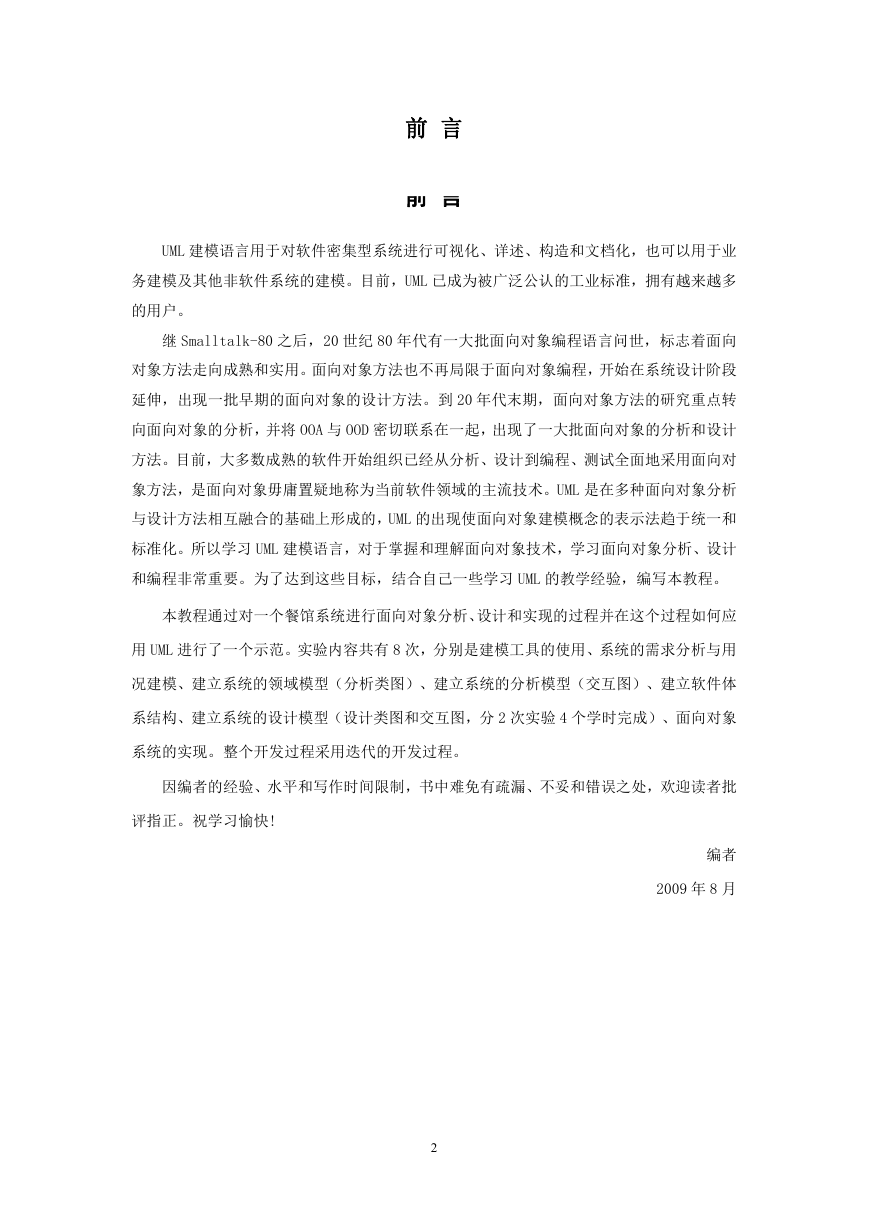

前言前言 UML 建模语言用于对软件密集型系统进行可视化、详述、构造和文档化，也可以用于业务建模及其他非软件系统的建模。目前，UML 已成为被广泛公认的工业标准，拥有越来越多的用户。继 Smalltalk-80 之后，20 世纪 80 年代有一大批面向对象编程语言问世，标志着面向对象方法走向成熟和实用。面向对象方法也不再局限于面向对象编程，开始在系统设计阶段延伸，出现一批早期的面向对象的设计方法。到 20 年代末期，面向对象方法的研究重点转向面向对象的分析，并将 OOA 与 OOD 密切联系在一起，出现了一大批面向对象的分析和设计方法。目前，大多数成熟的软件开始组织已经从分析、设计到编程、测试全面地采用面向对象方法，是面向对象毋庸置疑地称为当前软件领域的主流技术。UML 是在多种面向对象分析与设计方法相互融合的基础上形成的，UML 的出现使面向对象建模概念的表示法趋于统一和标准化。所以学习 UML 建模语言，对于掌握和理解面向对象技术，学习面向对象分析、设计和编程非常重要。为了达到这些目标，结合自己一些学习 UML 的教学经验，编写本教程。本教程通过对一个餐馆系统进行面向对象分析、设计和实现的过程并在这个过程如何应用 UML 进行了一个示范。实验内容共有 8 次，分别是建模工具的使用、系统的需求分析与用况建模、建立系统的领域模型（分析类图）、建立系统的分析模型（交互图）、建立软件体系结构、建立系统的设计模型（设计类图和交互图，分 2 次实验 4 个学时完成）、面向对象系统的实现。整个开发过程采用迭代的开发过程。因编者的经验、水平和写作时间限制，书中难免有疏漏、不妥和错误之处，欢迎读者批评指正。祝学习愉快! 编者 2009 年 8 月 2

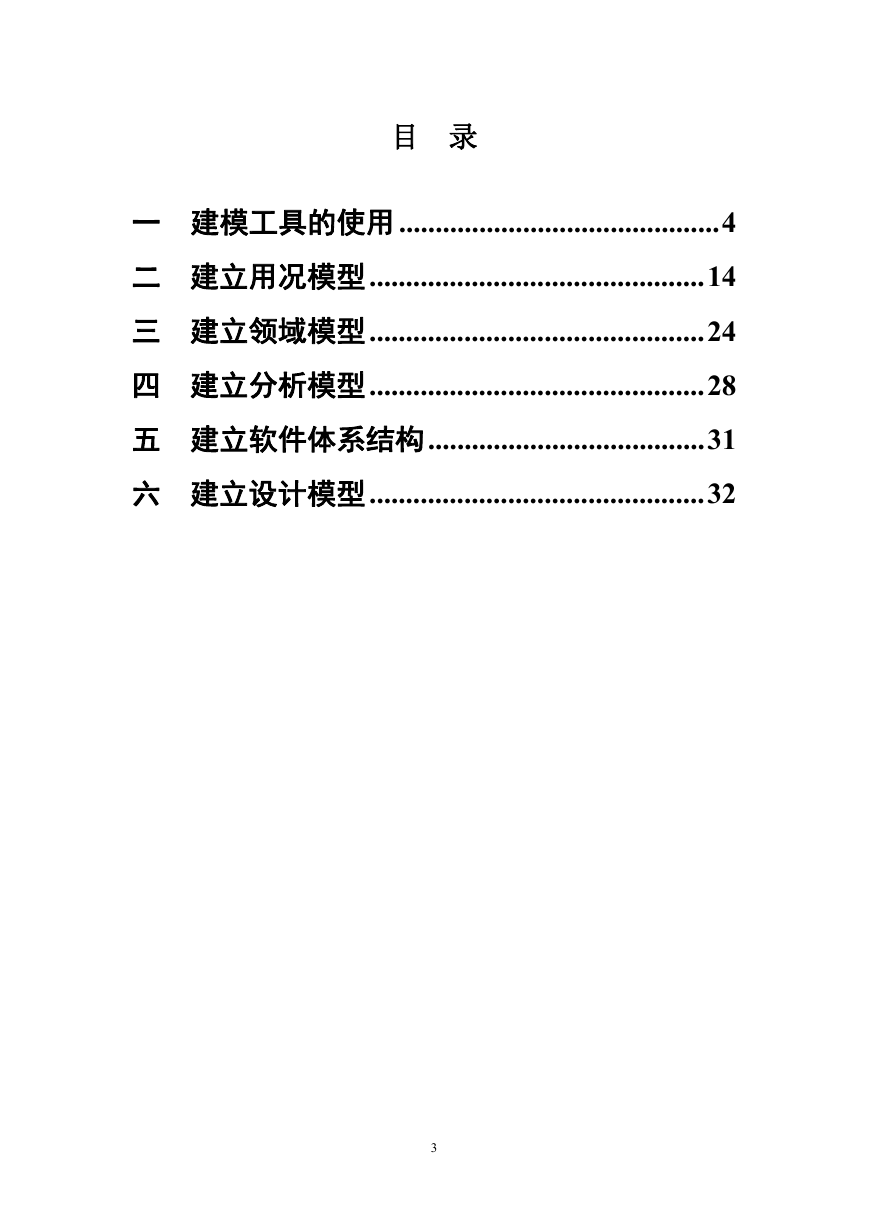

目录一建模工具的使用............................................4 二建立用况模型..............................................14 三建立领域模型..............................................24 四建立分析模型..............................................28 五建立软件体系结构......................................31 六建立设计模型..............................................32 3

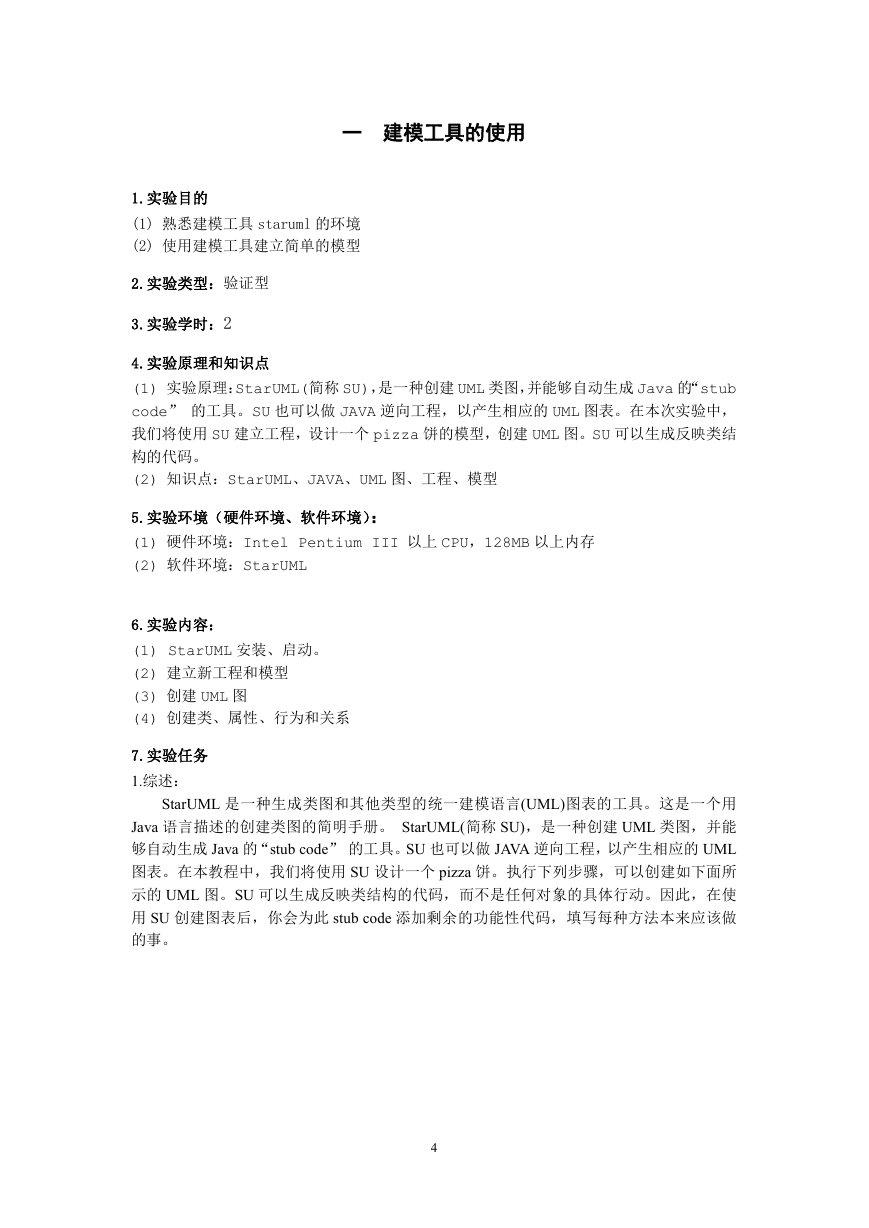

一建模工具的使用 1.实验目的 (1) 熟悉建模工具 staruml 的环境 (2) 使用建模工具建立简单的模型 2.实验类型：验证型 3.实验学时：2 4.实验原理和知识点 (1) 实验原理：StarUML(简称 SU)，是一种创建 UML 类图，并能够自动生成 Java 的“stub code” 的工具。SU 也可以做 JAVA 逆向工程，以产生相应的 UML 图表。在本次实验中，我们将使用 SU 建立工程，设计一个 pizza 饼的模型，创建 UML 图。SU 可以生成反映类结构的代码。 (2) 知识点：StarUML、JAVA、UML 图、工程、模型 5.实验环境（硬件环境、软件环境）： (1) 硬件环境：Intel Pentium III 以上 CPU，128MB 以上内存 (2) 软件环境：StarUML 6.实验内容： (1) StarUML 安装、启动。 (2) 建立新工程和模型 (3) 创建 UML 图 (4) 创建类、属性、行为和关系 7.实验任务 1.综述： StarUML 是一种生成类图和其他类型的统一建模语言(UML)图表的工具。这是一个用 Java 语言描述的创建类图的简明手册。 StarUML(简称 SU)，是一种创建 UML 类图，并能够自动生成 Java 的“stub code” 的工具。SU 也可以做 JAVA 逆向工程，以产生相应的 UML 图表。在本教程中，我们将使用 SU 设计一个 pizza 饼。执行下列步骤，可以创建如下面所示的 UML 图。SU 可以生成反映类结构的代码，而不是任何对象的具体行动。因此，在使用 SU 创建图表后，你会为此 stub code 添加剩余的功能性代码，填写每种方法本来应该做的事。 4

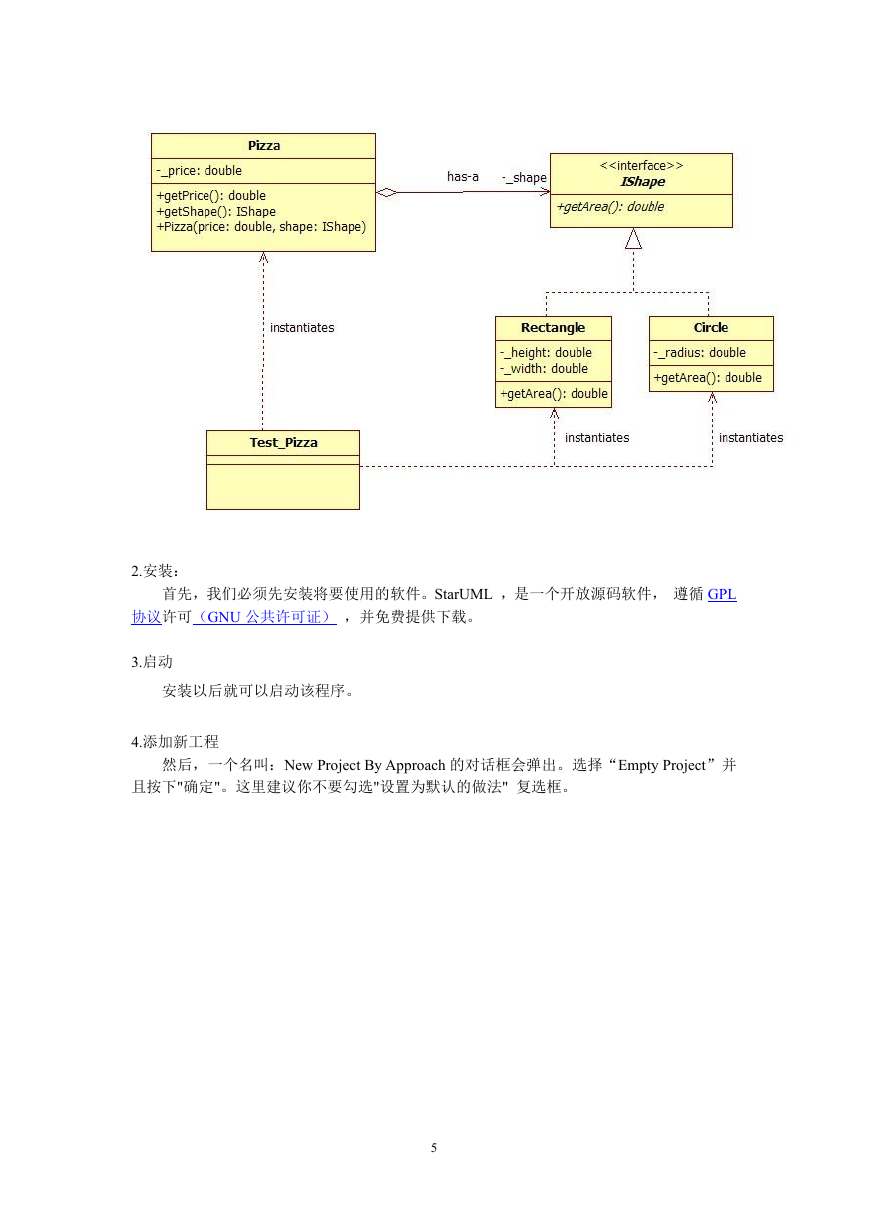

2.安装：首先，我们必须先安装将要使用的软件。StarUML ，是一个开放源码软件，遵循 GPL 协议许可（GNU 公共许可证），并免费提供下载。 3.启动安装以后就可以启动该程序。 4.添加新工程然后，一个名叫：New Project By Approach 的对话框会弹出。选择“Empty Project”并且按下"确定"。这里建议你不要勾选"设置为默认的做法" 复选框。 5

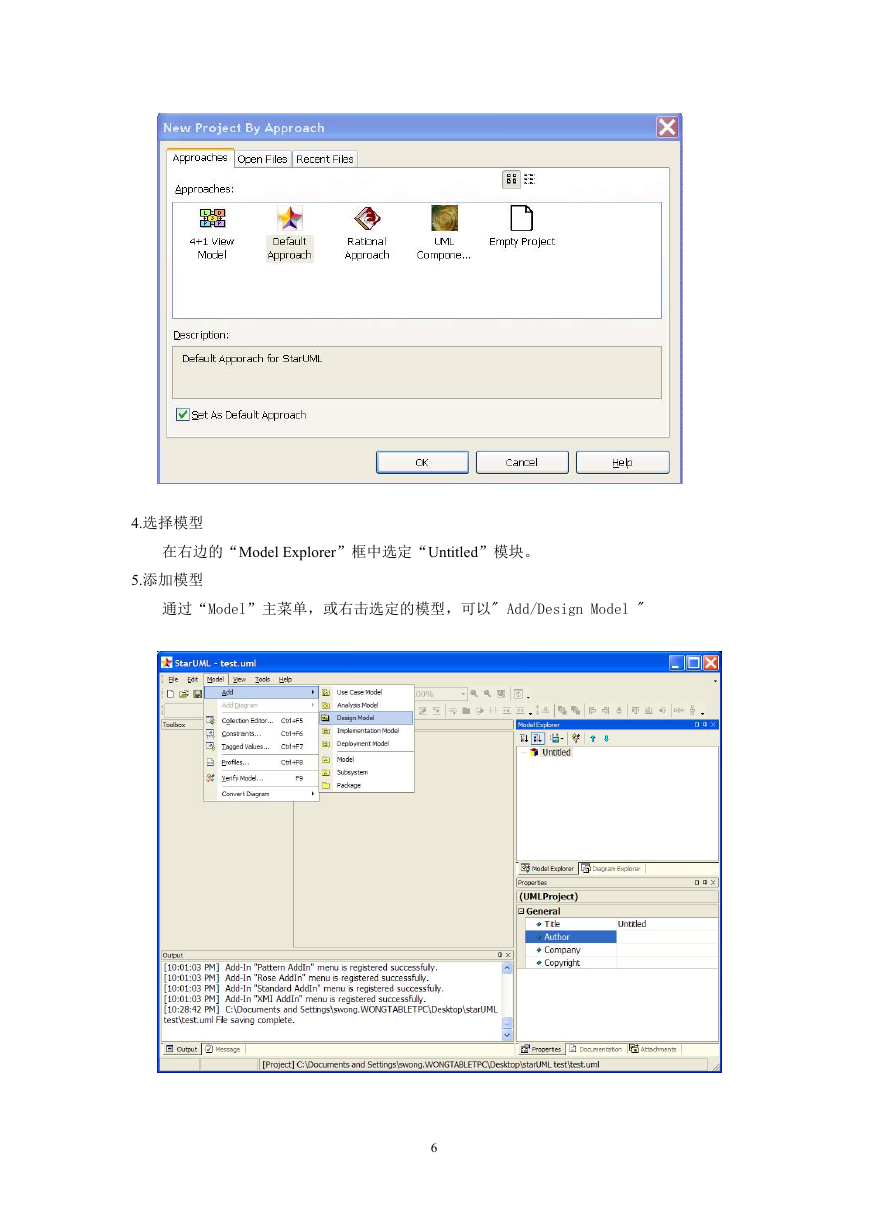

4.选择模型在右边的“Model Explorer”框中选定“Untitled”模块。 5.添加模型通过“Model”主菜单，或右击选定的模型，可以" Add/Design Model " 6

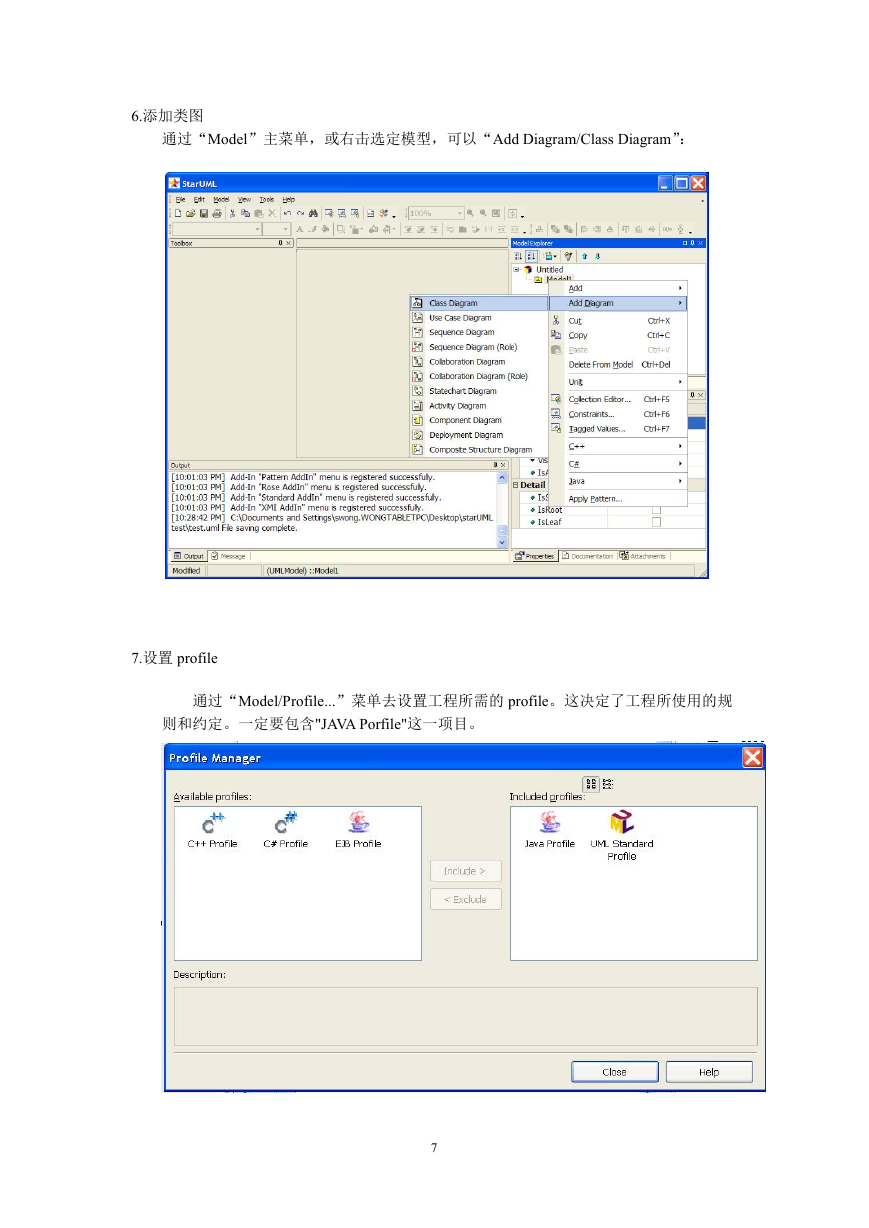

6.添加类图通过“Model”主菜单，或右击选定模型，可以“Add Diagram/Class Diagram”： 7.设置 profile 通过“Model/Profile...”菜单去设置工程所需的 profile。这决定了工程所使用的规则和约定。一定要包含"JAVA Porfile"这一项目。 7

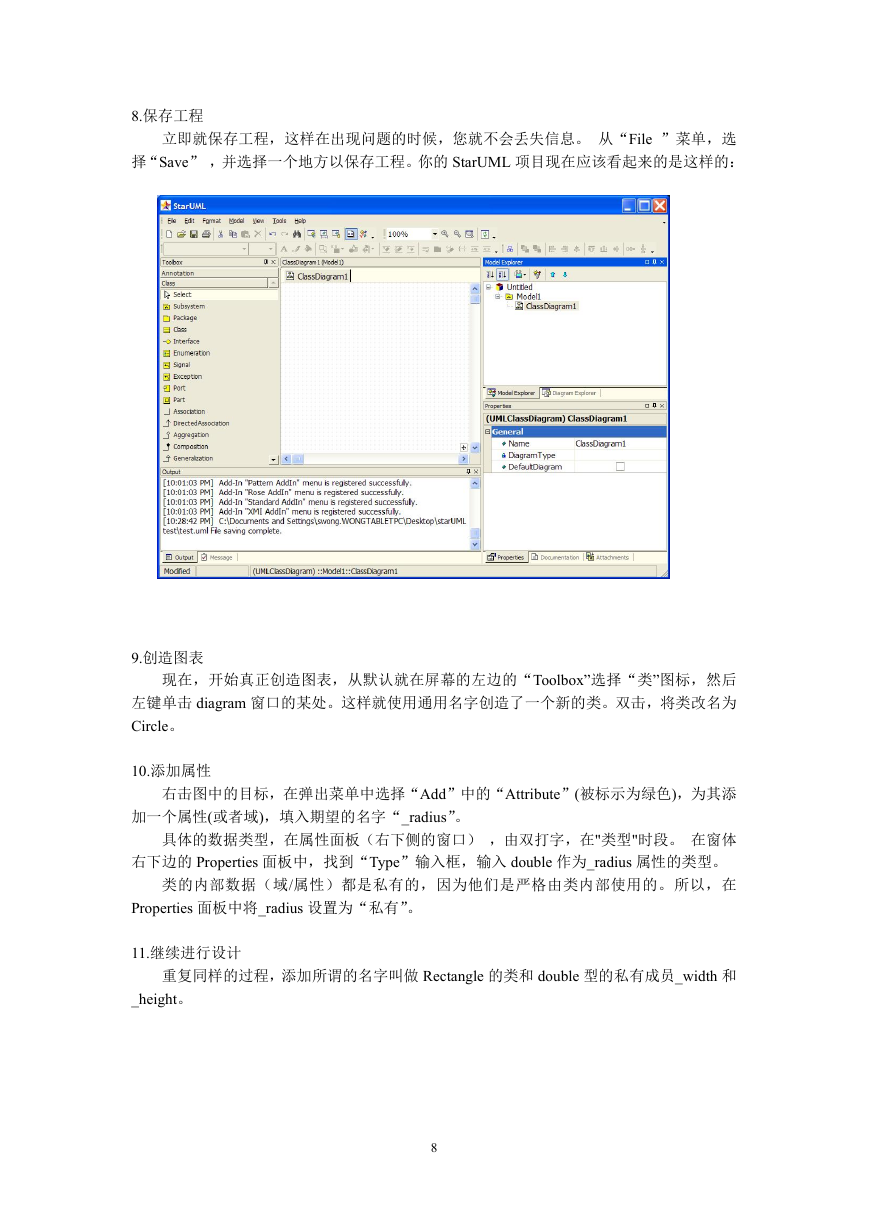

8.保存工程立即就保存工程，这样在出现问题的时候，您就不会丢失信息。从“File ”菜单，选择“Save” ，并选择一个地方以保存工程。你的 StarUML 项目现在应该看起来的是这样的： 9.创造图表现在，开始真正创造图表，从默认就在屏幕的左边的“Toolbox”选择“类”图标，然后左键单击 diagram 窗口的某处。这样就使用通用名字创造了一个新的类。双击，将类改名为 Circle。 10.添加属性右击图中的目标，在弹出菜单中选择“Add”中的“Attribute”(被标示为绿色)，为其添加一个属性(或者域)，填入期望的名字“_radius”。具体的数据类型，在属性面板（右下侧的窗口），由双打字，在"类型"时段。在窗体右下边的 Properties 面板中，找到“Type”输入框，输入 double 作为_radius 属性的类型。类的内部数据（域/属性）都是私有的，因为他们是严格由类内部使用的。所以，在 Properties 面板中将_radius 设置为“私有”。 11.继续进行设计重复同样的过程，添加所谓的名字叫做 Rectangle 的类和 double 型的私有成员_width 和 _height。 8
