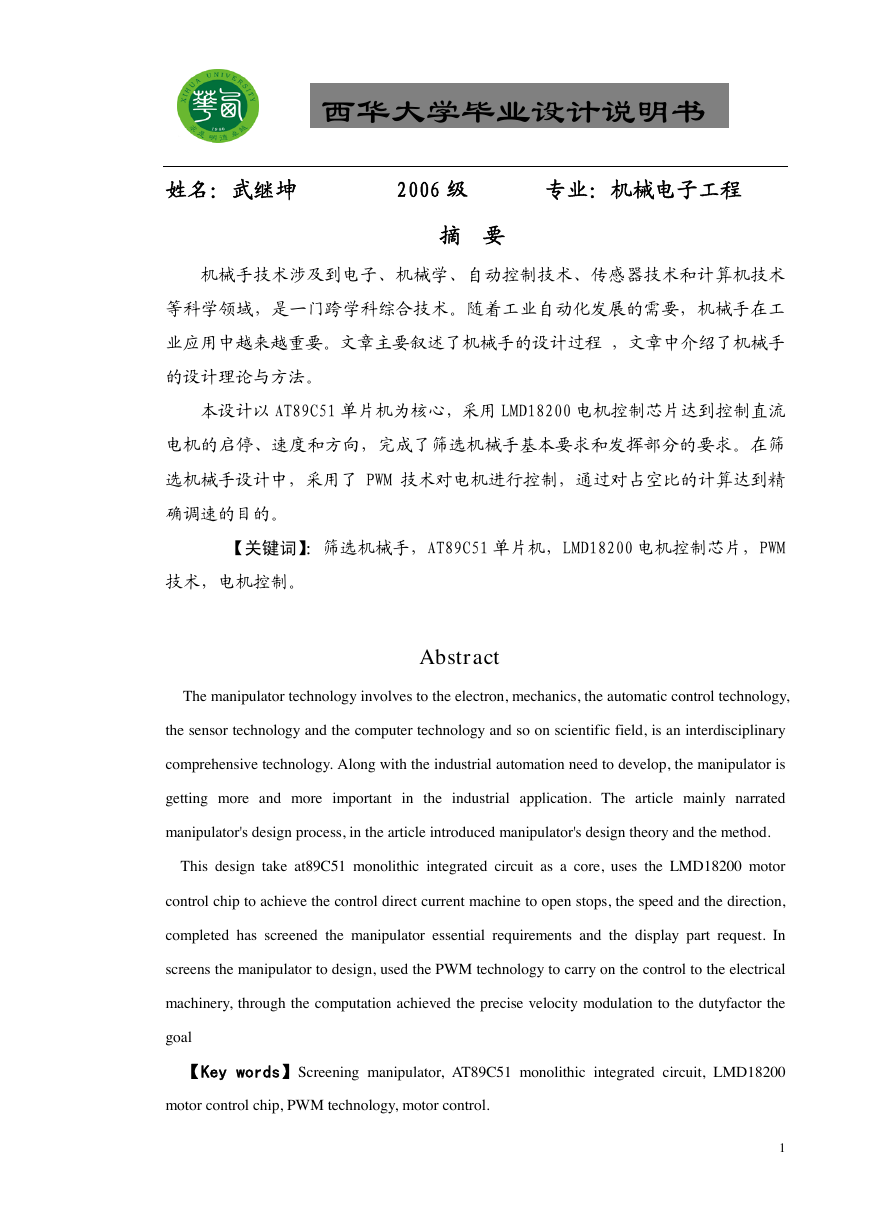

西华大学毕业设计说明书姓名：武继坤 2006 级专业：机械电子工程摘要机械手技术涉及到电子、机械学、自动控制技术、传感器技术和计算机技术等科学领域，是一门跨学科综合技术。随着工业自动化发展的需要，机械手在工业应用中越来越重要。文章主要叙述了机械手的设计过程，文章中介绍了机械手的设计理论与方法。本设计以 AT89C51 单片机为核心，采用 LMD18200 电机控制芯片达到控制直流电机的启停、速度和方向，完成了筛选机械手基本要求和发挥部分的要求。在筛选机械手设计中，采用了 PWM 技术对电机进行控制，通过对占空比的计算达到精确调速的目的。【关键词】：筛选机械手，AT89C51 单片机，LMD18200 电机控制芯片，PWM 技术，电机控制。 Abstract The manipulator technology involves to the electron, mechanics, the automatic control technology, the sensor technology and the computer technology and so on scientific field, is an interdisciplinary comprehensive technology. Along with the industrial automation need to develop, the manipulator is getting more and more important in the industrial application. The article mainly narrated manipulator's design process, in the article introduced manipulator's design theory and the method. This design take at89C51 monolithic integrated circuit as a core, uses the LMD18200 motor control chip to achieve the control direct current machine to open stops, the speed and the direction, completed has screened the manipulator essential requirements and the display part request. In screens the manipulator to design, used the PWM technology to carry on the control to the electrical machinery, through the computation achieved the precise velocity modulation to the dutyfactor the goal 【Key words】Screening manipulator, AT89C51 monolithic integrated circuit, LMD18200 motor control chip, PWM technology, motor control. 1

西华大学毕业设计说明书 1 前言 1.1 机械手概述机械化、自动化已成在现代工业中突出的主题。化工等连续性生产过程的自动化已基本得到解决。但在机械工业中，加工、装配等生产是不连续的，机器人的出现并得到应用，为这些作业的机械化奠定了良好的基础。机械手，多数是指程序可变（编）的独立的自动抓取、搬运工件、操作工具的装置（国内称作工业机械手或通用机械手）。机械手是一种具有人体上肢的部分功能，工作程序固定的自动化装置。机械手具有结构简单、成本低廉、维修容易的优势，但功能较少，适应性较差。目前我国常把具有上述特点的机械手称为专用机械手，而把工业机械手称为通用机械手。简而言之，机械手就是用机器代替人手，把工件由某个地方移向指定的工作位置，或按照工作要求以操纵工件进行加工。机械手一般分为三类。第一类是不需要人工操作的通用机械手，也即本文所研究的对象。它是一种独立的、不附属于某一主机的装置，可以根据任务的需要编制程序，以完成各项规定操作。它是除具备普通机械的物理性能之外，还具备通用机械、记忆智能的三元机械。第二类是需要人工操作的，称为操作机（Manipulator）。工业中采用的锻造操作机也属于这一范畴。第三类是专业机械手，主要附属于自动机床或自动生产线上，用以解决机床上下料和工件传送。这种机械手在国外通常被称之为“Mechanical Hand”，它是为主机服务的，由主机驱动。除少数外，工作程序一般是固定的，因此是专用的。机械手按照结构形式的不同又可分为多种类型，其中关节型机械手以其结构紧凑，所占空间体积小，相对工作空间最大，甚至能绕过基座周围的一些障碍物等这样一些特点，成为机械手中使用最多的一种结构形式。要机械手像人一样拿取东西，最简单的基本条件是要有一套类似于指、腕、臂、关节等部分组成的抓取和移动机构——执行机构；像肌肉那样使手臂运动的 2

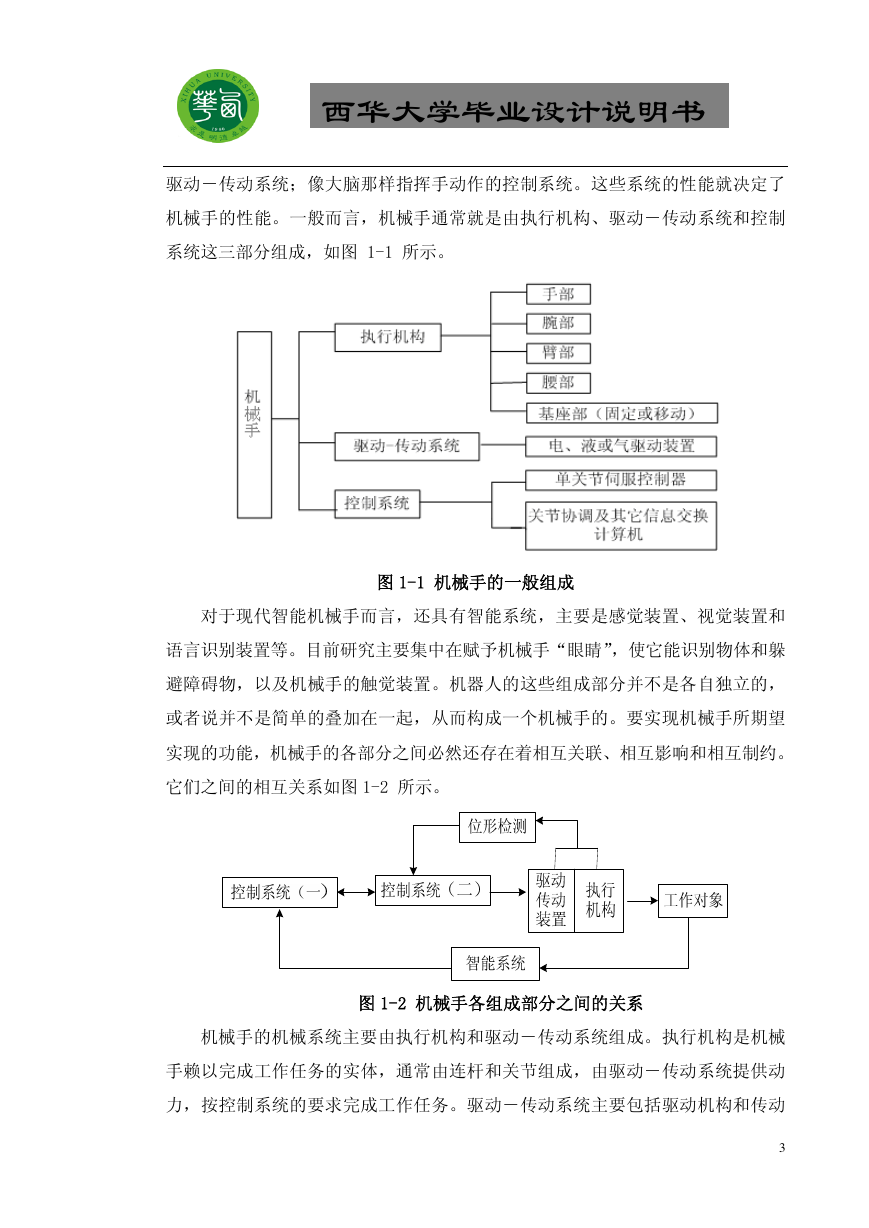

西华大学毕业设计说明书驱动－传动系统；像大脑那样指挥手动作的控制系统。这些系统的性能就决定了机械手的性能。一般而言，机械手通常就是由执行机构、驱动－传动系统和控制系统这三部分组成，如图 1-1 所示。图 1-1 机械手的一般组成对于现代智能机械手而言，还具有智能系统，主要是感觉装置、视觉装置和语言识别装置等。目前研究主要集中在赋予机械手“眼睛”，使它能识别物体和躲避障碍物，以及机械手的触觉装置。机器人的这些组成部分并不是各自独立的，或者说并不是简单的叠加在一起，从而构成一个机械手的。要实现机械手所期望实现的功能，机械手的各部分之间必然还存在着相互关联、相互影响和相互制约。它们之间的相互关系如图 1-2 所示。图 1-2 机械手各组成部分之间的关系机械手的机械系统主要由执行机构和驱动－传动系统组成。执行机构是机械手赖以完成工作任务的实体，通常由连杆和关节组成，由驱动－传动系统提供动力，按控制系统的要求完成工作任务。驱动－传动系统主要包括驱动机构和传动 3

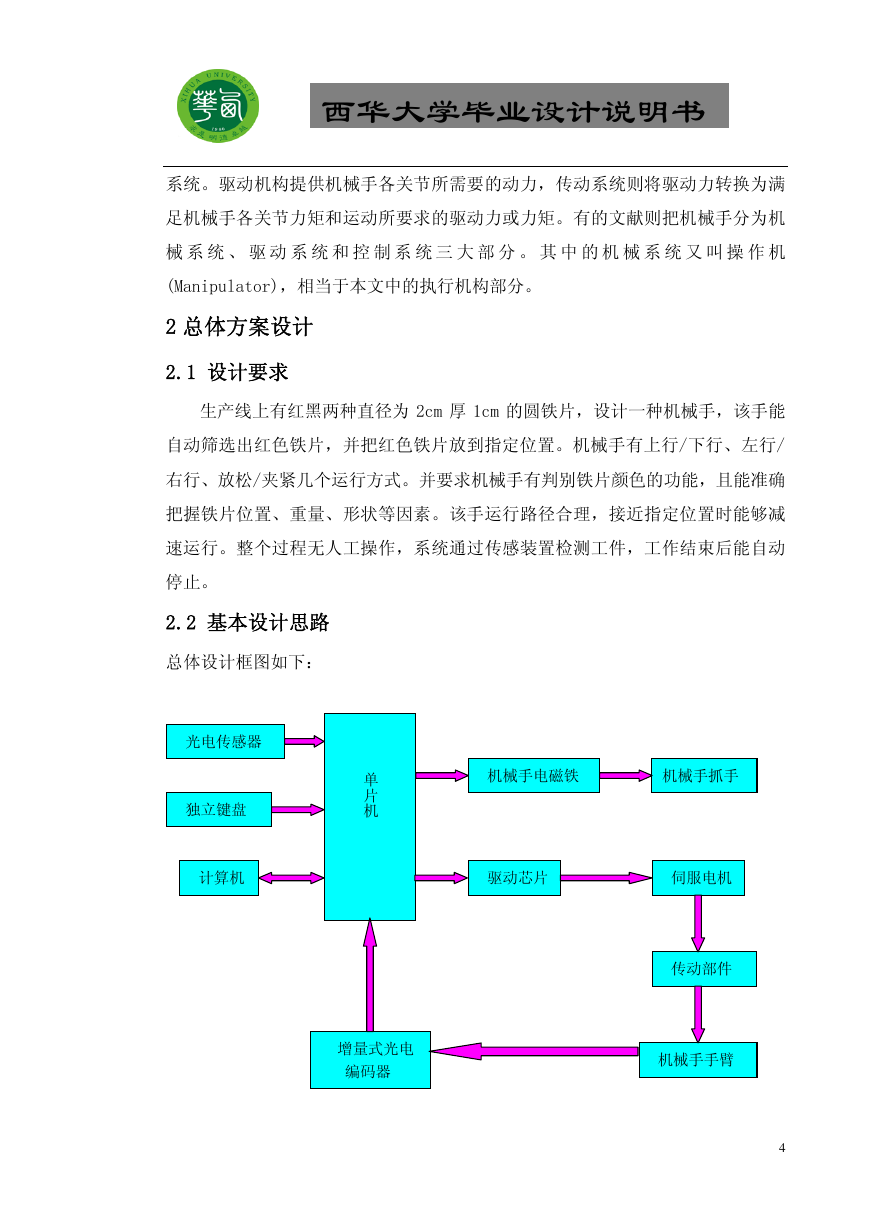

西华大学毕业设计说明书系统。驱动机构提供机械手各关节所需要的动力，传动系统则将驱动力转换为满足机械手各关节力矩和运动所要求的驱动力或力矩。有的文献则把机械手分为机械系统、驱动系统和控制系统三大部分。其中的机械系统又叫操作机 (Manipulator)，相当于本文中的执行机构部分。 2 总体方案设计 2.1 设计要求生产线上有红黑两种直径为 2cm 厚 1cm 的圆铁片，设计一种机械手，该手能自动筛选出红色铁片，并把红色铁片放到指定位置。机械手有上行/下行、左行/ 右行、放松/夹紧几个运行方式。并要求机械手有判别铁片颜色的功能，且能准确把握铁片位置、重量、形状等因素。该手运行路径合理，接近指定位置时能够减速运行。整个过程无人工操作，系统通过传感装置检测工件，工作结束后能自动停止。 2.2 基本设计思路总体设计框图如下：单片机光电传感器独立键盘计算机增量式光电编码器机械手电磁铁机械手抓手驱动芯片伺服电机传动部件机械手手臂 4

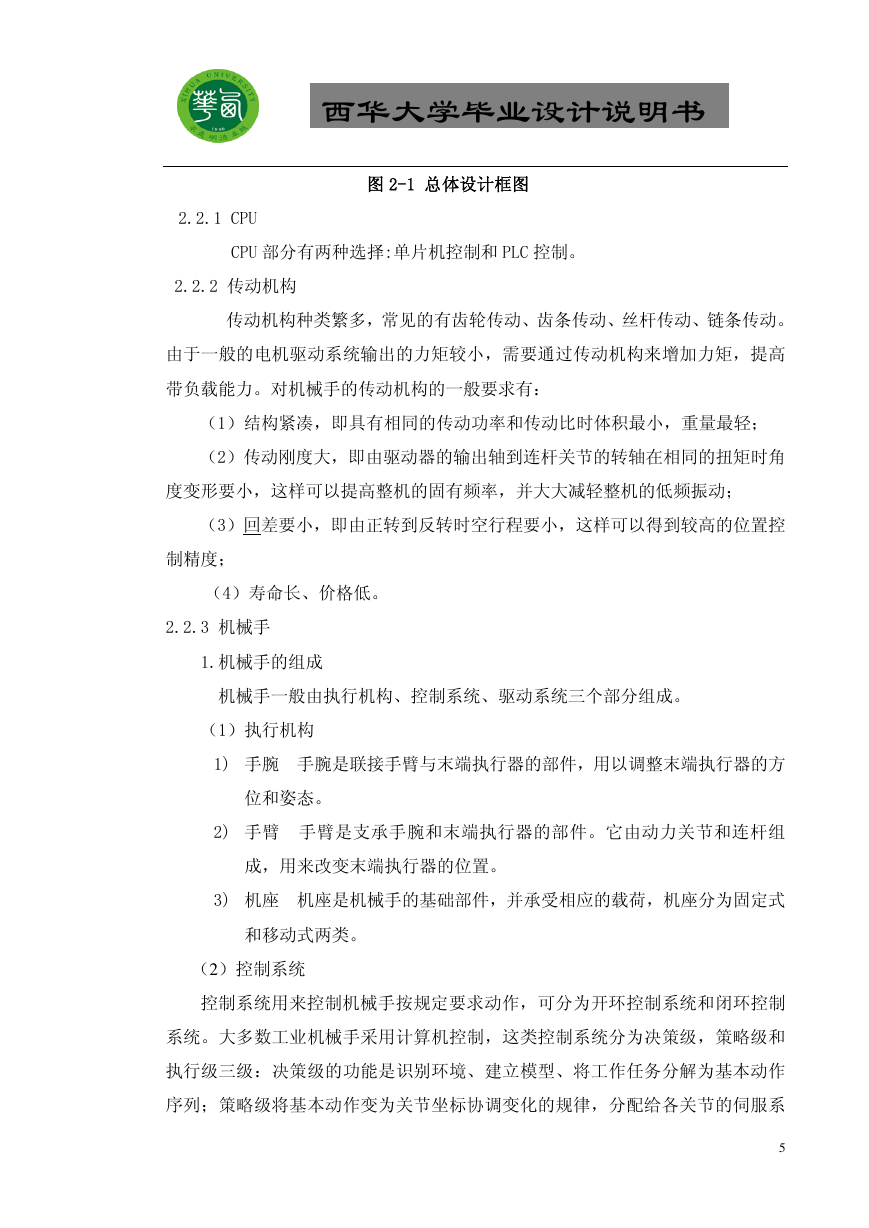

西华大学毕业设计说明书图 2-1 总体设计框图 2.2.1 CPU CPU 部分有两种选择:单片机控制和 PLC 控制。 2.2.2 传动机构传动机构种类繁多，常见的有齿轮传动、齿条传动、丝杆传动、链条传动。由于一般的电机驱动系统输出的力矩较小，需要通过传动机构来增加力矩，提高带负载能力。对机械手的传动机构的一般要求有：（1）结构紧凑，即具有相同的传动功率和传动比时体积最小，重量最轻；（2）传动刚度大，即由驱动器的输出轴到连杆关节的转轴在相同的扭矩时角度变形要小，这样可以提高整机的固有频率，并大大减轻整机的低频振动；（3）回差要小，即由正转到反转时空行程要小，这样可以得到较高的位置控制精度；（4）寿命长、价格低。 2.2.3 机械手 1.机械手的组成机械手一般由执行机构、控制系统、驱动系统三个部分组成。（1）执行机构 1) 手腕手腕是联接手臂与末端执行器的部件，用以调整末端执行器的方位和姿态。 2) 手臂手臂是支承手腕和末端执行器的部件。它由动力关节和连杆组成，用来改变末端执行器的位置。 3) 机座机座是机械手的基础部件，并承受相应的载荷，机座分为固定式和移动式两类。（2）控制系统控制系统用来控制机械手按规定要求动作，可分为开环控制系统和闭环控制系统。大多数工业机械手采用计算机控制，这类控制系统分为决策级，策略级和执行级三级：决策级的功能是识别环境、建立模型、将工作任务分解为基本动作序列；策略级将基本动作变为关节坐标协调变化的规律，分配给各关节的伺服系 5

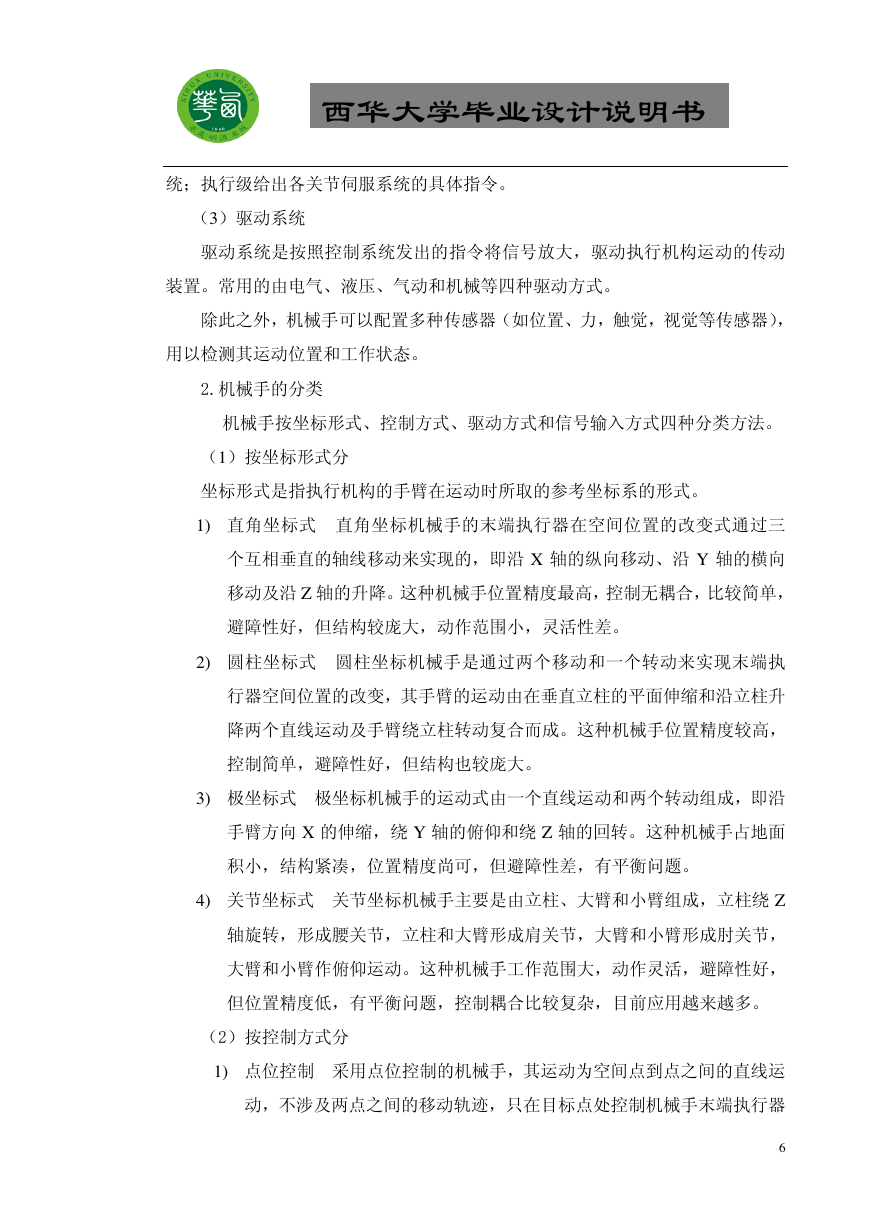

西华大学毕业设计说明书统；执行级给出各关节伺服系统的具体指令。（3）驱动系统驱动系统是按照控制系统发出的指令将信号放大，驱动执行机构运动的传动装置。常用的由电气、液压、气动和机械等四种驱动方式。除此之外，机械手可以配置多种传感器（如位置、力，触觉，视觉等传感器），用以检测其运动位置和工作状态。 2.机械手的分类机械手按坐标形式、控制方式、驱动方式和信号输入方式四种分类方法。（1）按坐标形式分坐标形式是指执行机构的手臂在运动时所取的参考坐标系的形式。 1) 直角坐标式直角坐标机械手的末端执行器在空间位置的改变式通过三个互相垂直的轴线移动来实现的，即沿 X 轴的纵向移动、沿 Y 轴的横向移动及沿 Z 轴的升降。这种机械手位置精度最高，控制无耦合，比较简单，避障性好，但结构较庞大，动作范围小，灵活性差。 2) 圆柱坐标式圆柱坐标机械手是通过两个移动和一个转动来实现末端执行器空间位置的改变，其手臂的运动由在垂直立柱的平面伸缩和沿立柱升降两个直线运动及手臂绕立柱转动复合而成。这种机械手位置精度较高，控制简单，避障性好，但结构也较庞大。 3) 极坐标式极坐标机械手的运动式由一个直线运动和两个转动组成，即沿手臂方向 X 的伸缩，绕 Y 轴的俯仰和绕 Z 轴的回转。这种机械手占地面积小，结构紧凑，位置精度尚可，但避障性差，有平衡问题。 4) 关节坐标式关节坐标机械手主要是由立柱、大臂和小臂组成，立柱绕 Z 轴旋转，形成腰关节，立柱和大臂形成肩关节，大臂和小臂形成肘关节，大臂和小臂作俯仰运动。这种机械手工作范围大，动作灵活，避障性好，但位置精度低，有平衡问题，控制耦合比较复杂，目前应用越来越多。（2）按控制方式分 1) 点位控制采用点位控制的机械手，其运动为空间点到点之间的直线运动，不涉及两点之间的移动轨迹，只在目标点处控制机械手末端执行器 6

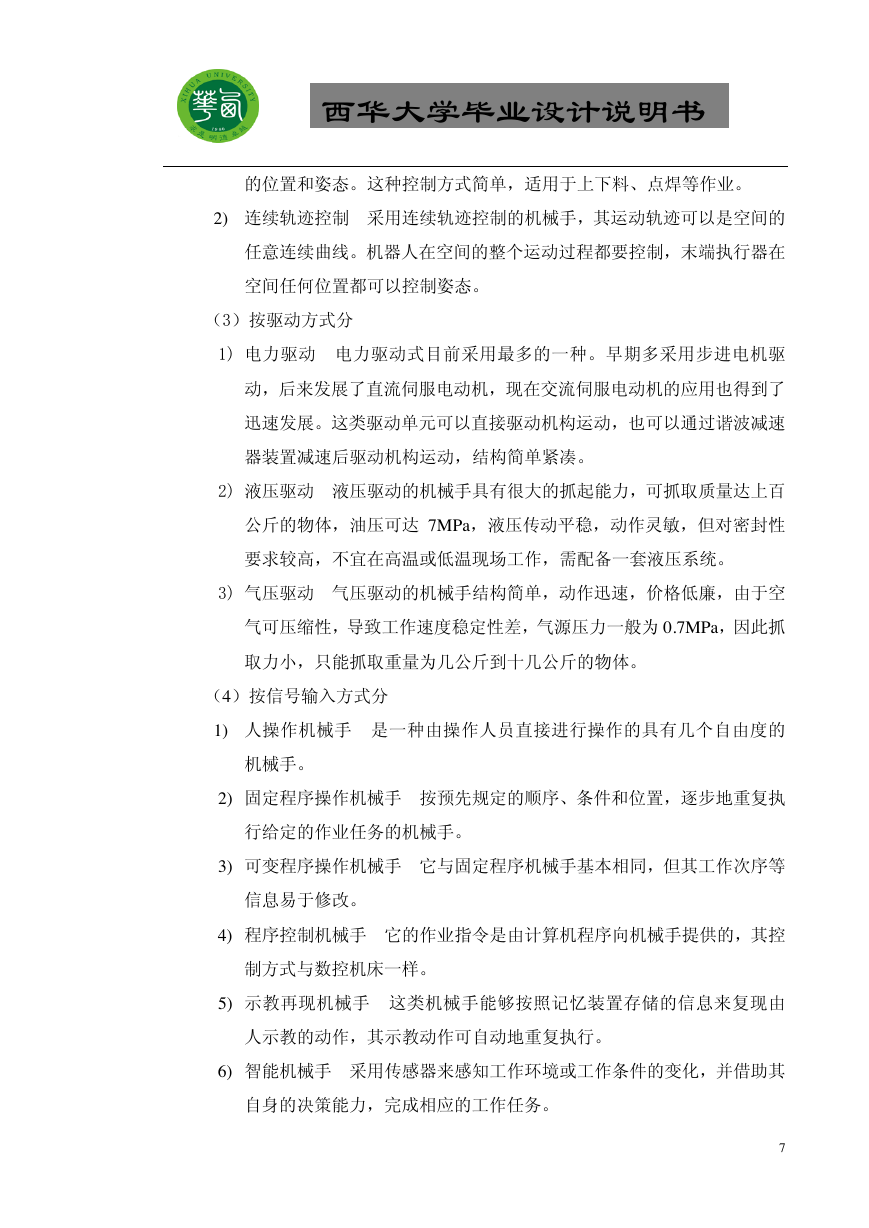

西华大学毕业设计说明书的位置和姿态。这种控制方式简单，适用于上下料、点焊等作业。 2) 连续轨迹控制采用连续轨迹控制的机械手，其运动轨迹可以是空间的任意连续曲线。机器人在空间的整个运动过程都要控制，末端执行器在空间任何位置都可以控制姿态。（3）按驱动方式分 1) 电力驱动电力驱动式目前采用最多的一种。早期多采用步进电机驱动，后来发展了直流伺服电动机，现在交流伺服电动机的应用也得到了迅速发展。这类驱动单元可以直接驱动机构运动，也可以通过谐波减速器装置减速后驱动机构运动，结构简单紧凑。 2) 液压驱动液压驱动的机械手具有很大的抓起能力，可抓取质量达上百公斤的物体，油压可达 7MPa，液压传动平稳，动作灵敏，但对密封性要求较高，不宜在高温或低温现场工作，需配备一套液压系统。 3) 气压驱动气压驱动的机械手结构简单，动作迅速，价格低廉，由于空气可压缩性，导致工作速度稳定性差，气源压力一般为 0.7MPa，因此抓取力小，只能抓取重量为几公斤到十几公斤的物体。（4）按信号输入方式分 1) 人操作机械手是一种由操作人员直接进行操作的具有几个自由度的机械手。 2) 固定程序操作机械手按预先规定的顺序、条件和位置，逐步地重复执行给定的作业任务的机械手。 3) 可变程序操作机械手它与固定程序机械手基本相同，但其工作次序等信息易于修改。 4) 程序控制机械手它的作业指令是由计算机程序向机械手提供的，其控制方式与数控机床一样。 5) 示教再现机械手这类机械手能够按照记忆装置存储的信息来复现由人示教的动作，其示教动作可自动地重复执行。 6) 智能机械手采用传感器来感知工作环境或工作条件的变化，并借助其自身的决策能力，完成相应的工作任务。 7

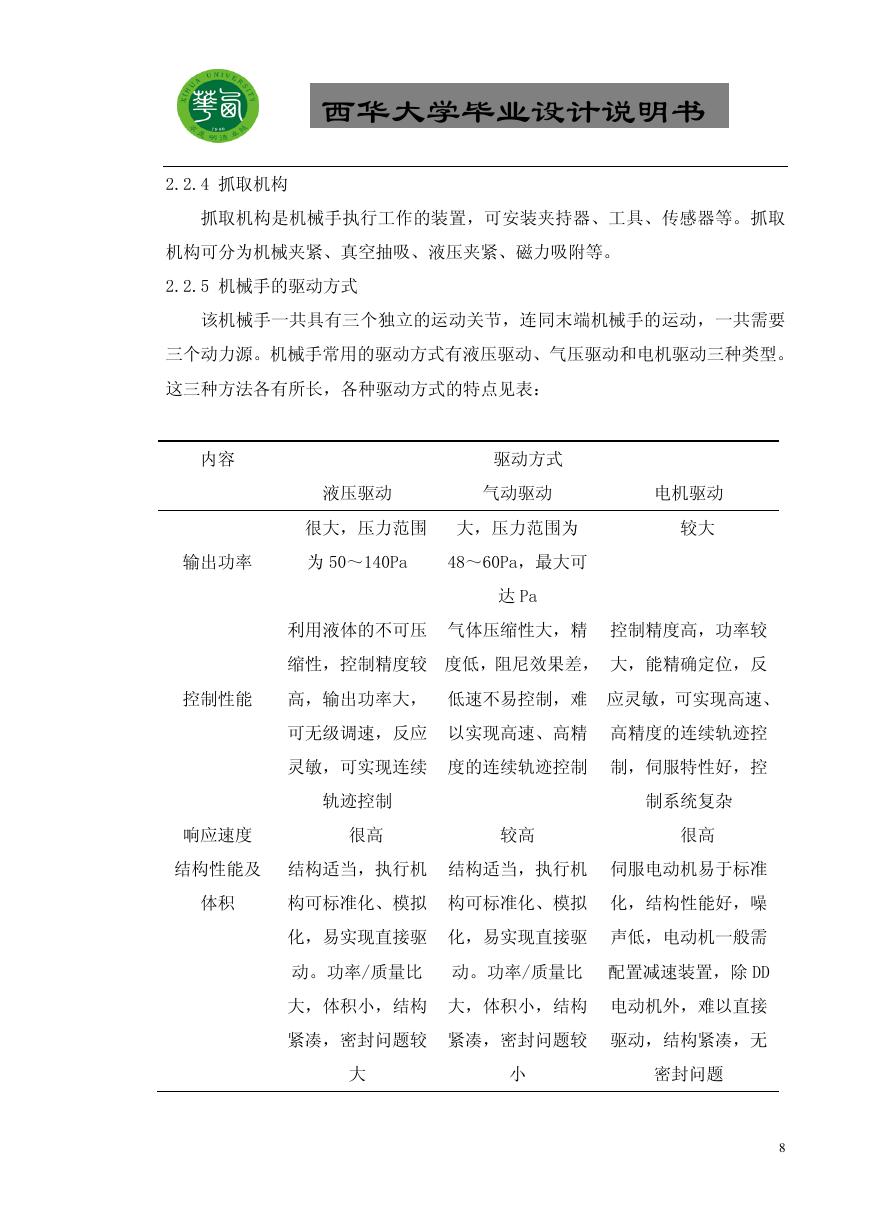

西华大学毕业设计说明书 2.2.4 抓取机构抓取机构是机械手执行工作的装置，可安装夹持器、工具、传感器等。抓取机构可分为机械夹紧、真空抽吸、液压夹紧、磁力吸附等。 2.2.5 机械手的驱动方式该机械手一共具有三个独立的运动关节，连同末端机械手的运动，一共需要三个动力源。机械手常用的驱动方式有液压驱动、气压驱动和电机驱动三种类型。这三种方法各有所长，各种驱动方式的特点见表：内容驱动方式液压驱动气动驱动很大，压力范围大，压力范围为电机驱动较大输出功率为 50～140Pa 48～60Pa，最大可达 Pa 利用液体的不可压气体压缩性大，精控制精度高，功率较缩性，控制精度较度低，阻尼效果差，大，能精确定位，反控制性能高，输出功率大，低速不易控制，难应灵敏，可实现高速、可无级调速，反应以实现高速、高精高精度的连续轨迹控灵敏，可实现连续度的连续轨迹控制制，伺服特性好，控轨迹控制响应速度很高较高制系统复杂很高结构性能及结构适当，执行机结构适当，执行机伺服电动机易于标准体积构可标准化、模拟构可标准化、模拟化，结构性能好，噪化，易实现直接驱化，易实现直接驱声低，电动机一般需动。功率/质量比动。功率/质量比配置减速装置，除 DD 大，体积小，结构大，体积小，结构电动机外，难以直接紧凑，密封问题较紧凑，密封问题较驱动，结构紧凑，无大小密封问题 8
