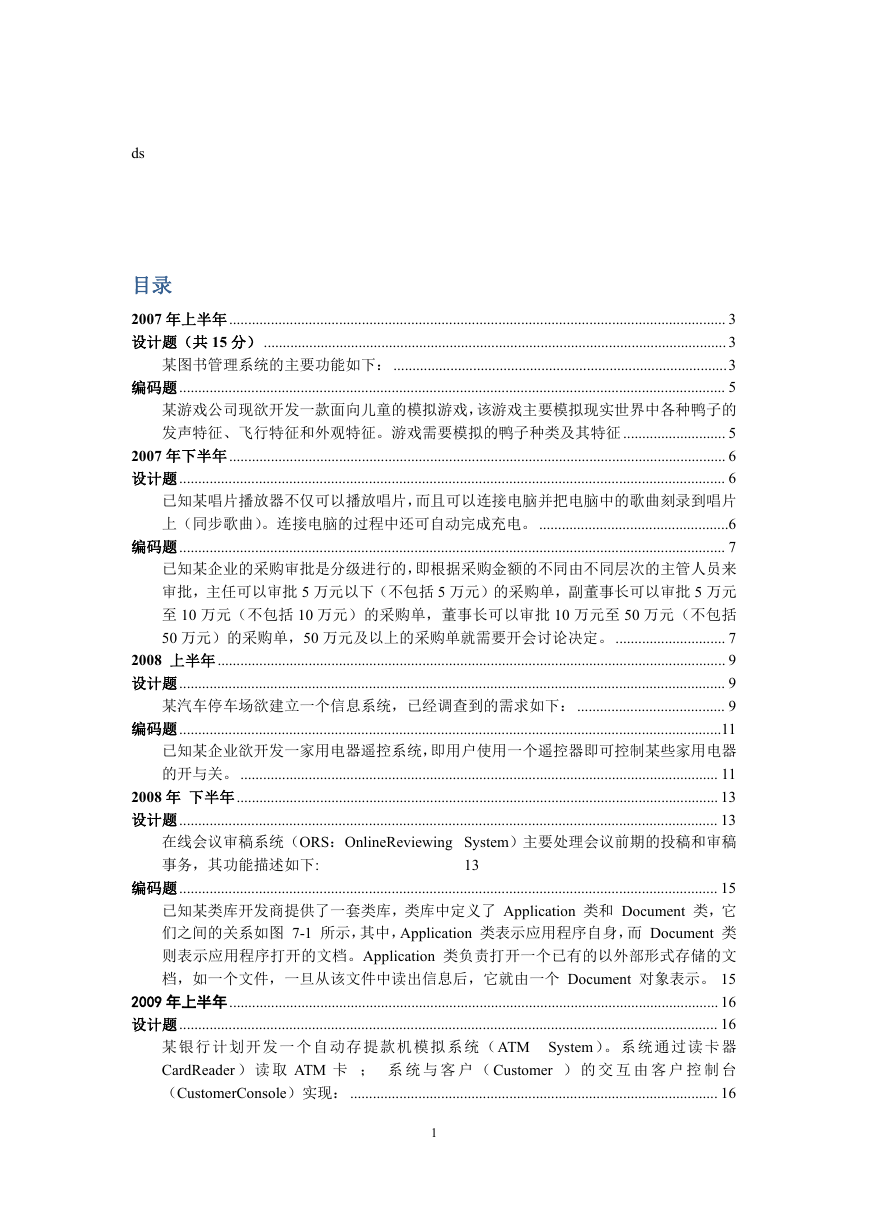

    ds 目录 2007 年上半年................................................................................................................................... 3 设计题（共 15 分） .......................................................................................................................... 3 某图书管理系统的主要功能如下：........................................................................................3 编码题................................................................................................................................................ 5 某游戏公司现欲开发一款面向儿童的模拟游戏，该游戏主要模拟现实世界中各种鸭子的 发声特征、飞行特征和外观特征。游戏需要模拟的鸭子种类及其特征 ........................... 5 2007 年下半年................................................................................................................................... 6 设计题................................................................................................................................................ 6 已知某唱片播放器不仅可以播放唱片，而且可以连接电脑并把电脑中的歌曲刻录到唱片 上（同步歌曲）。连接电脑的过程中还可自动完成充电。 ..................................................6 编码题................................................................................................................................................ 7 已知某企业的采购审批是分级进行的，即根据采购金额的不同由不同层次的主管人员来 审批，主任可以审批 5 万元以下（不包括 5 万元）的采购单，副董事长可以审批 5 万元 至 10 万元（不包括 10 万元）的采购单，董事长可以审批 10 万元至 50 万元（不包括 50 万元）的采购单，50 万元及以上的采购单就需要开会讨论决定。............................. 7 2008 上半年...................................................................................................................................... 9 设计题................................................................................................................................................ 9 某汽车停车场欲建立一个信息系统，已经调查到的需求如下：....................................... 9 编码题...............................................................................................................................................11 已知某企业欲开发一家用电器遥控系统，即用户使用一个遥控器即可控制某些家用电器 的开与关。.............................................................................................................................. 11 2008 年 下半年............................................................................................................................... 13 设计题.............................................................................................................................................. 13 在线会议审稿系统（ORS：OnlineReviewing System）主要处理会议前期的投稿和审稿 事务，其功能描述如下: 13 编码题.............................................................................................................................................. 15 已知某类库开发商提供了一套类库，类库中定义了 Application 类和 Document 类，它 们之间的关系如图 7-1 所示，其中，Application 类表示应用程序自身，而 Document 类 则表示应用程序打开的文档。Application 类负责打开一个已有的以外部形式存储的文 档，如一个文件，一旦从该文件中读出信息后，它就由一个 Document 对象表示。 15 2009 年上半年................................................................................................................................. 16 设计题.............................................................................................................................................. 16 某 银 行 计 划 开 发 一 个 自 动存 提 款 机 模 拟 系 统 （ATM System ）。 系 统 通 过 读 卡 器 CardReader ） 读 取 ATM 卡 ； 系 统 与 客 户 （ Customer ） 的 交 互 由 客 户 控 制 台 （CustomerConsole）实现： ................................................................................................. 16 1
    编码题.............................................................................................................................................. 18 现欲实现一个图像浏览系统，要求该系统能够显示 BMP、JPEG 和 GIF 三种格式的文 件，并且能够在 Windows 和 Linux 两种操作系统上运行。 .........................................18 2009 年下半年................................................................................................................................. 19 设计题 .............................................................................................................................................. 19 某企业为了方便员工用 餐，为餐厅开发了一个 订餐系统（COS：Cafeteria Ordering .................................................................................................................................................. 19 编码题.............................................................................................................................................. 21 现欲构造一文件/目录树，采用组合（Composite）设计模式来设计，得到的类图......... 21 2010 年上半年................................................................................................................................. 22 设计题.............................................................................................................................................. 22 某运输公司决定为新的售票机开发车票销售的控制软件 ..................................................22 编码题.............................................................................................................................................. 25 某软件公司欲开发一款飞机飞行模拟系统，该系统主要模拟不同种类飞机的飞行特征与 起飞特征 .................................................................................................................................. 25 2010 年下半年................................................................................................................................. 26 设计题.............................................................................................................................................. 26 某网上药店允许顾客凭借医生开具的处方,通过网络在该药店购买处方上的药品。该网上 药店的基本功能描述如下:.....................................................................................................27 编码题.............................................................................................................................................. 28 某公司的组织结构图如图 5-1 所示,现采用组合(Composition)设计模式来构造该公司 的组织结构,得到如图 5-2 所示的类图。 ...........................................................................28 2011 年上半年................................................................................................................................. 30 设计题.............................................................................................................................................. 30 一个简单的图形编辑器提供给用户的基本操作包括：创建图形、创建元素、选择元素以 及删除图形.............................................................................................................................. 30 2011 年下半年................................................................................................................................. 30 设计题.............................................................................................................................................. 30 Pay&Drive 系统 ....................................................................................................................... 30 编码题.............................................................................................................................................. 30 某大型商场内安装了多个简易的纸巾售卖机......................................................................30 2

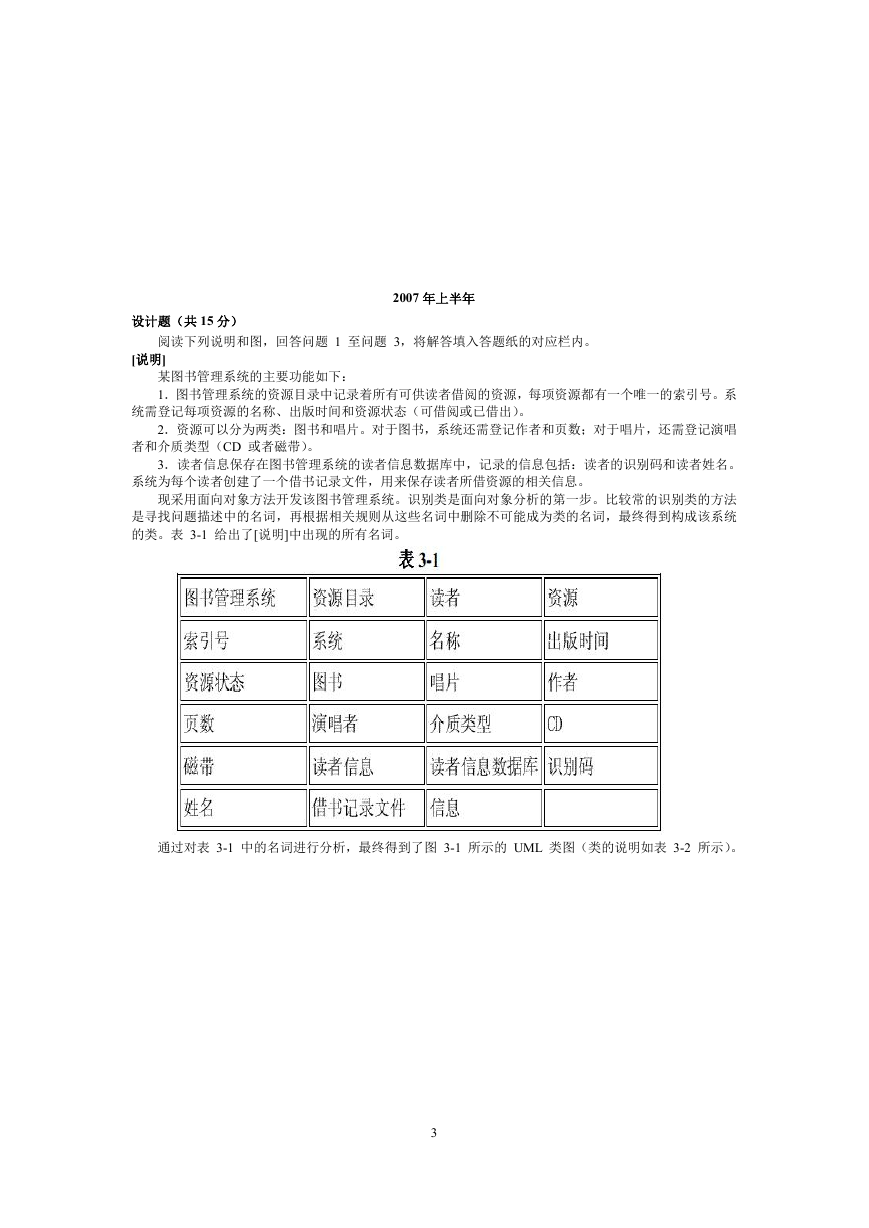

    设计题（共 15 分） 2007 年上半年 阅读下列说明和图，回答问题 1 至问题 3，将解答填入答题纸的对应栏内。 [说明] 某图书管理系统的主要功能如下： 1．图书管理系统的资源目录中记录着所有可供读者借阅的资源，每项资源都有一个唯一的索引号。系 统需登记每项资源的名称、出版时间和资源状态（可借阅或已借出）。 2．资源可以分为两类：图书和唱片。对于图书，系统还需登记作者和页数；对于唱片，还需登记演唱 者和介质类型（CD 或者磁带）。 3．读者信息保存在图书管理系统的读者信息数据库中，记录的信息包括：读者的识别码和读者姓名。 系统为每个读者创建了一个借书记录文件，用来保存读者所借资源的相关信息。 现采用面向对象方法开发该图书管理系统。识别类是面向对象分析的第一步。比较常的识别类的方法 是寻找问题描述中的名词，再根据相关规则从这些名词中删除不可能成为类的名词，最终得到构成该系统 的类。表 3-1 给出了[说明]中出现的所有名词。 通过对表 3-1 中的名词进行分析，最终得到了图 3-1 所示的 UML 类图（类的说明如表 3-2 所示）。 3

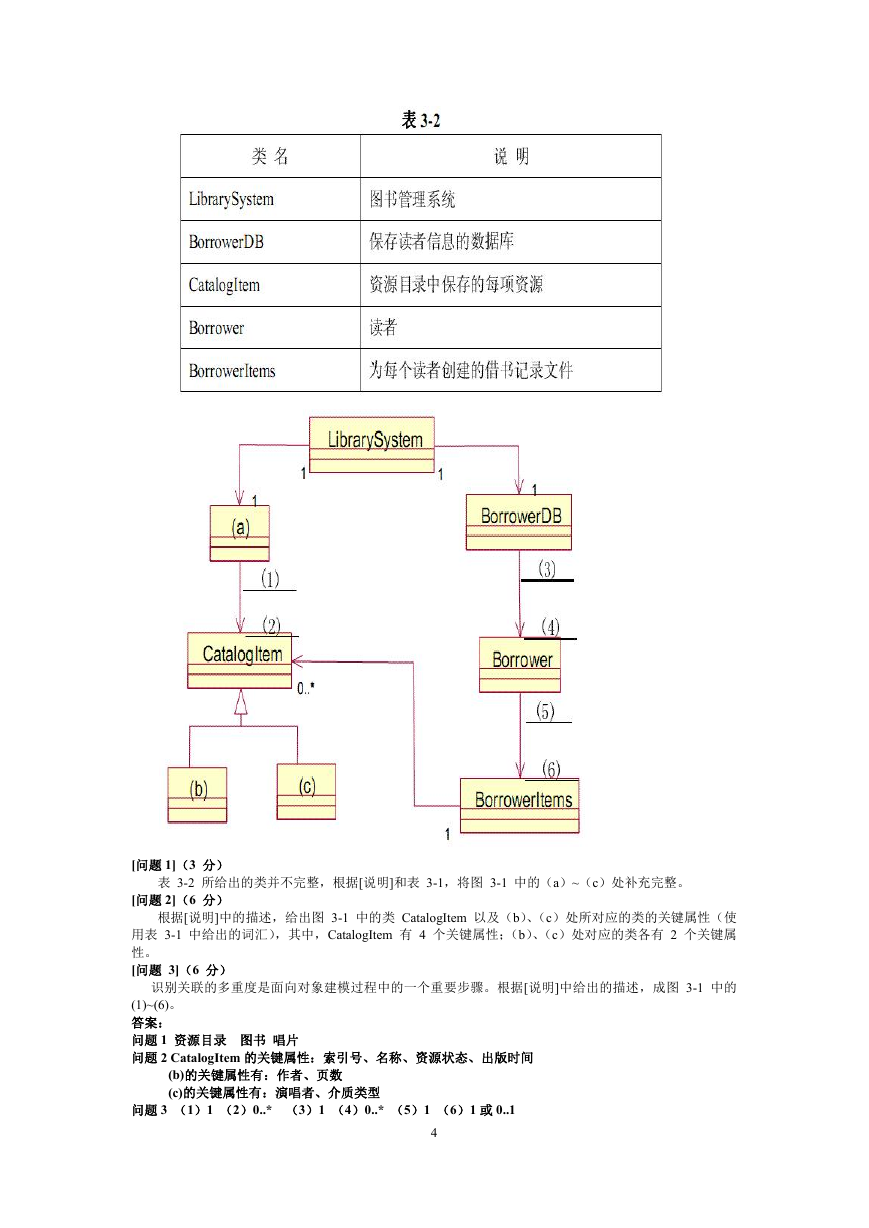

    [问题 1]（3 分） [问题 2]（6 分） 表 3-2 所给出的类并不完整，根据[说明]和表 3-1，将图 3-1 中的（a）~（c）处补充完整。 根据[说明]中的描述，给出图 3-1 中的类 CatalogItem 以及（b）、（c）处所对应的类的关键属性（使 用表 3-1 中给出的词汇），其中，CatalogItem 有 4 个关键属性；（b）、（c）处对应的类各有 2 个关键属 性。 [问题 3]（6 分） 识别关联的多重度是面向对象建模过程中的一个重要步骤。根据[说明]中给出的描述，成图 3-1 中的 (1)~(6)。 答案： 问题 1 资源目录 图书 唱片 问题 2 CatalogItem 的关键属性：索引号、名称、资源状态、出版时间 (b)的关键属性有：作者、页数 (c)的关键属性有：演唱者、介质类型 问题 3 （1）1 （2）0..* （3）1 （4）0..* （5）1 （6）1 或 0..1 4

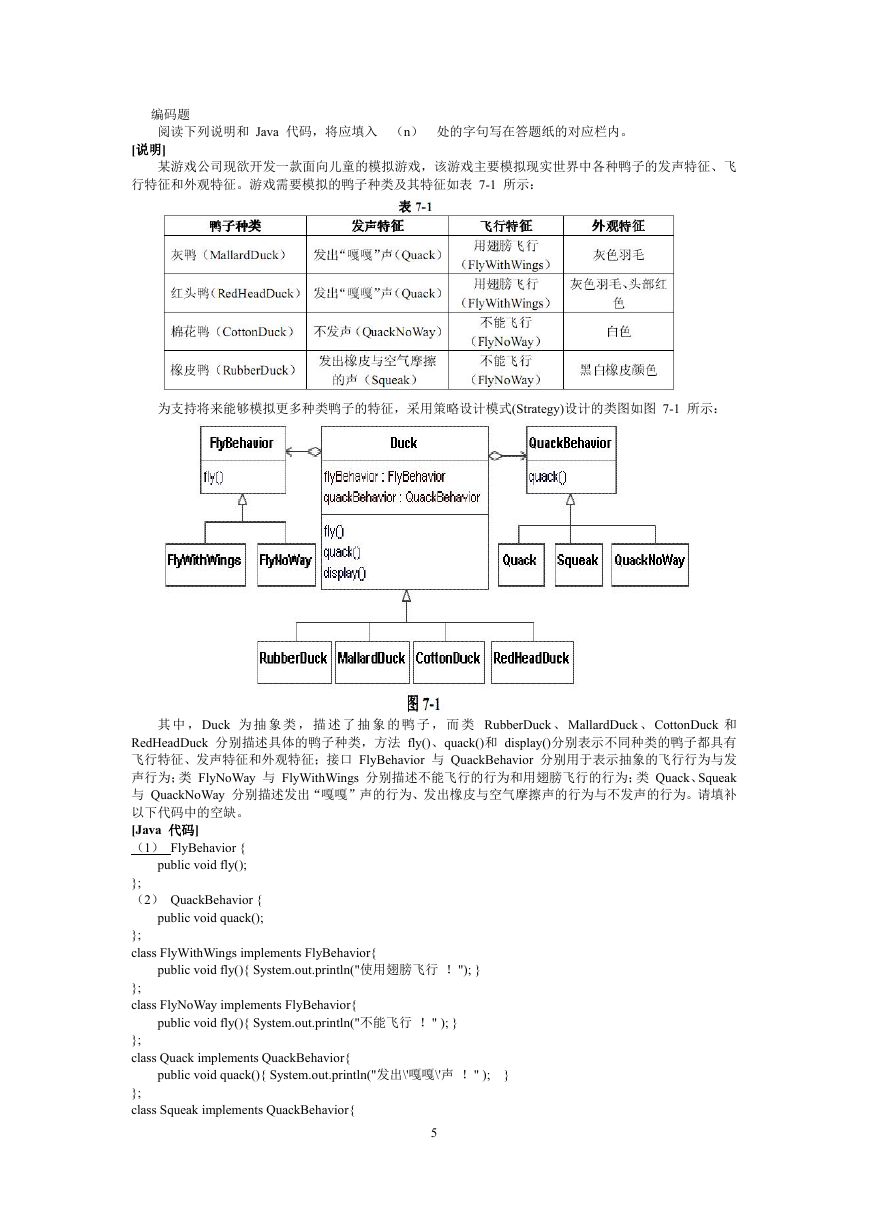

    编码题 阅读下列说明和 Java 代码，将应填入 （n） 处的字句写在答题纸的对应栏内。 [说明] 某游戏公司现欲开发一款面向儿童的模拟游戏，该游戏主要模拟现实世界中各种鸭子的发声特征、飞 行特征和外观特征。游戏需要模拟的鸭子种类及其特征如表 7-1 所示： 为支持将来能够模拟更多种类鸭子的特征，采用策略设计模式(Strategy)设计的类图如图 7-1 所示： 其 中 ，Duck 为 抽 象 类 ， 描 述 了 抽 象 的 鸭 子 ， 而 类 RubberDuck 、MallardDuck 、CottonDuck 和 RedHeadDuck 分别描述具体的鸭子种类，方法 fly()、quack()和 display()分别表示不同种类的鸭子都具有 飞行特征、发声特征和外观特征；接口 FlyBehavior 与 QuackBehavior 分别用于表示抽象的飞行行为与发 声行为；类 FlyNoWay 与 FlyWithWings 分别描述不能飞行的行为和用翅膀飞行的行为；类 Quack、Squeak 与 QuackNoWay 分别描述发出“嘎嘎”声的行为、发出橡皮与空气摩擦声的行为与不发声的行为。请填补 以下代码中的空缺。 [Java 代码] （1） FlyBehavior { public void fly(); }; （2） QuackBehavior { public void quack(); }; class FlyWithWings implements FlyBehavior{ public void fly(){ System.out.println("使用翅膀飞行 ！"); } }; class FlyNoWay implements FlyBehavior{ public void fly(){ System.out.println("不能飞行 ！" ); } }; class Quack implements QuackBehavior{ }; class Squeak implements QuackBehavior{ public void quack(){ System.out.println("发出\'嘎嘎\'声 ！" ); } 5

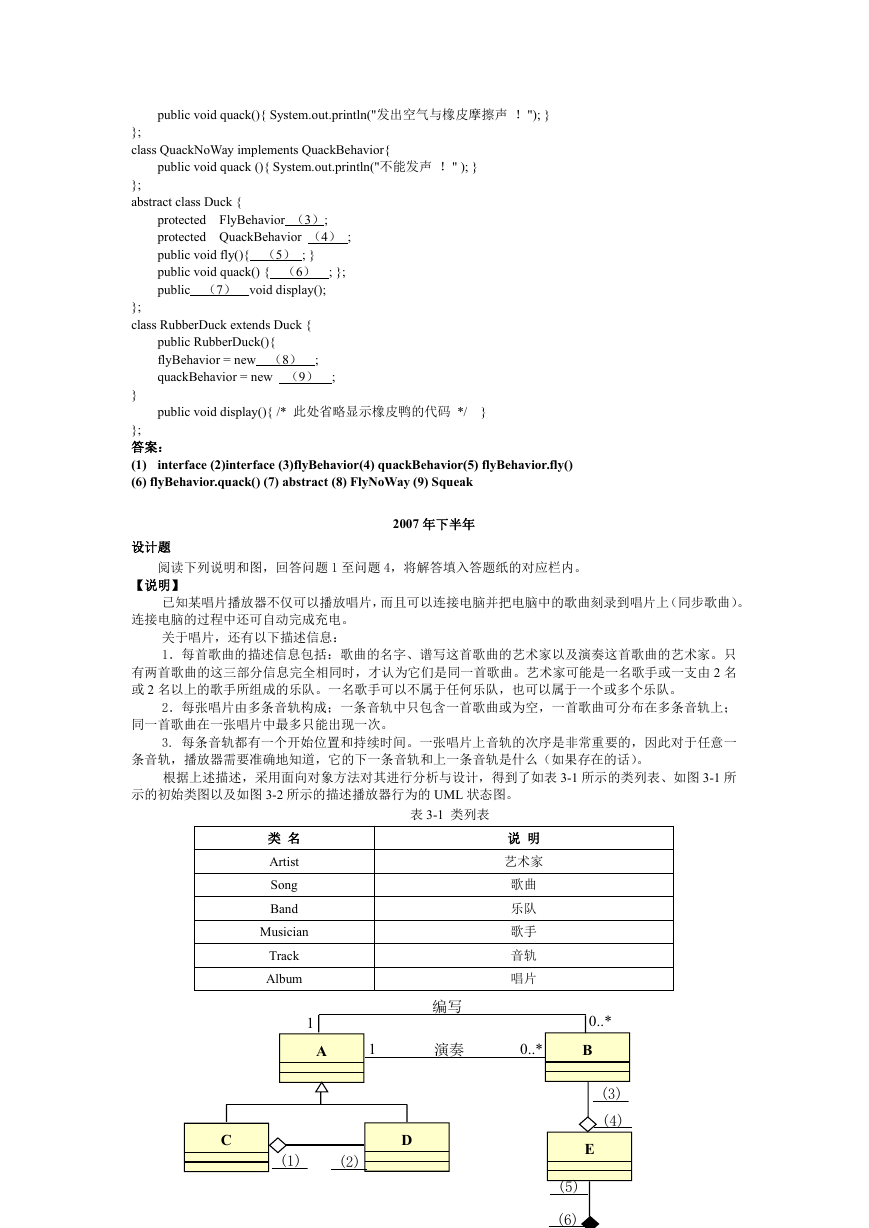

    public void quack(){ System.out.println("发出空气与橡皮摩擦声 ！"); } }; class QuackNoWay implements QuackBehavior{ public void quack (){ System.out.println("不能发声 ！" ); } }; abstract class Duck { protected FlyBehavior （3）; protected QuackBehavior （4） ; public void fly(){ （5） ; } public void quack() { （6） ; }; public （7） void display(); }; class RubberDuck extends Duck { public RubberDuck(){ flyBehavior = new （8） ; quackBehavior = new （9） ; } public void display(){ /* 此处省略显示橡皮鸭的代码 */ } }; 答案： (1) (6) flyBehavior.quack() (7) abstract (8) FlyNoWay (9) Squeak interface (2)interface (3)flyBehavior(4) quackBehavior(5) flyBehavior.fly() 设计题 2007 年下半年 阅读下列说明和图，回答问题 1 至问题 4，将解答填入答题纸的对应栏内。 【说明】 已知某唱片播放器不仅可以播放唱片，而且可以连接电脑并把电脑中的歌曲刻录到唱片上（同步歌曲）。 连接电脑的过程中还可自动完成充电。 关于唱片，还有以下描述信息： 1．每首歌曲的描述信息包括：歌曲的名字、谱写这首歌曲的艺术家以及演奏这首歌曲的艺术家。只 有两首歌曲的这三部分信息完全相同时，才认为它们是同一首歌曲。艺术家可能是一名歌手或一支由 2 名 或 2 名以上的歌手所组成的乐队。一名歌手可以不属于任何乐队，也可以属于一个或多个乐队。 2．每张唱片由多条音轨构成；一条音轨中只包含一首歌曲或为空，一首歌曲可分布在多条音轨上； 同一首歌曲在一张唱片中最多只能出现一次。 3. 每条音轨都有一个开始位置和持续时间。一张唱片上音轨的次序是非常重要的，因此对于任意一 条音轨，播放器需要准确地知道，它的下一条音轨和上一条音轨是什么（如果存在的话）。 根据上述描述，采用面向对象方法对其进行分析与设计，得到了如表 3-1 所示的类列表、如图 3-1 所 示的初始类图以及如图 3-2 所示的描述播放器行为的 UML 状态图。 表 3-1 类列表 类 名 Artist Song Band Musician Track Album 1 A 1 编写 演奏 C (1) (2) 6 D 说 明 艺术家 歌曲 乐队 歌手 音轨 唱片 0..* 0..* B (3) (4) E (5) (6)

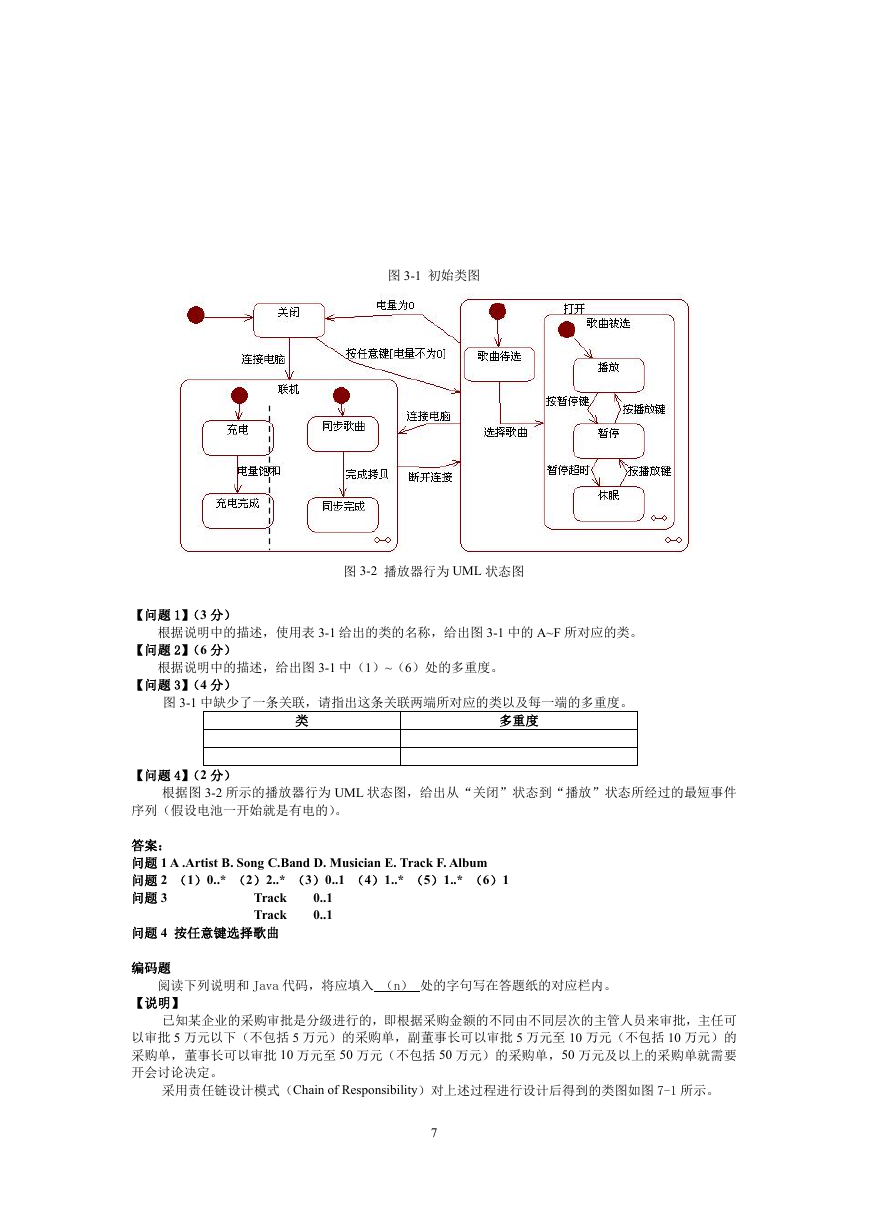

    图 3-1 初始类图 图 3-2 播放器行为 UML 状态图 根据说明中的描述，使用表 3-1 给出的类的名称，给出图 3-1 中的 A~F 所对应的类。 根据说明中的描述，给出图 3-1 中（1）~（6）处的多重度。 【问题 1】（3 分） 【问题 2】（6 分） 【问题 3】（4 分） 图 3-1 中缺少了一条关联，请指出这条关联两端所对应的类以及每一端的多重度。 类 多重度 【问题 4】（2 分） 根据图 3-2 所示的播放器行为 UML 状态图，给出从“关闭”状态到“播放”状态所经过的最短事件 序列（假设电池一开始就是有电的）。 答案： 问题 1 A .Artist B. Song C.Band D. Musician E. Track F. Album 问题 2 （1）0..* （2）2..* （3）0..1 （4）1..* （5）1..* （6）1 问题 3 Track Track 问题 4 按任意键选择歌曲 0..1 0..1 编码题 阅读下列说明和 Java 代码，将应填入 （n） 处的字句写在答题纸的对应栏内。 【说明】 已知某企业的采购审批是分级进行的，即根据采购金额的不同由不同层次的主管人员来审批，主任可 以审批 5 万元以下（不包括 5 万元）的采购单，副董事长可以审批 5 万元至 10 万元（不包括 10 万元）的 采购单，董事长可以审批 10 万元至 50 万元（不包括 50 万元）的采购单，50 万元及以上的采购单就需要 开会讨论决定。 采用责任链设计模式（Chain of Responsibility）对上述过程进行设计后得到的类图如图 7-1 所示。 7

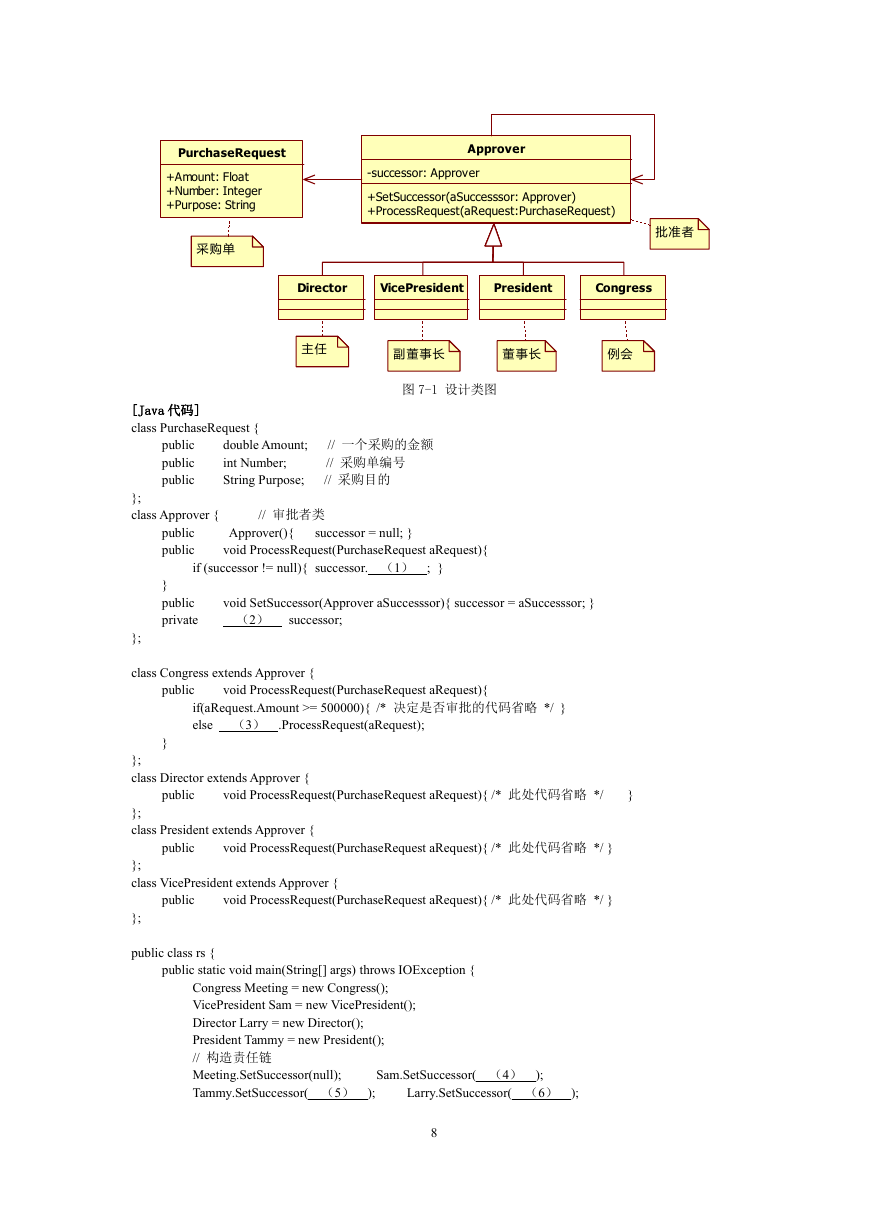

    PurchaseRequest +Amount: Float +Number: Integer +Purpose: String 采购单 Approver -successor: Approver +SetSuccessor(aSuccesssor: Approver) +ProcessRequest(aRequest:PurchaseRequest) 批准者 Director VicePresident President Congress 主任 副董事长 董事长 例会 图 7-1 设计类图 [Java 代码] class PurchaseRequest { double Amount; int Number; String Purpose; // 一个采购的金额 // 采购单编号 // 采购目的 }; class Approver { // 审批者类 Approver(){ void ProcessRequest(PurchaseRequest aRequest){ successor = null; } if (successor != null){ successor. （1） ; } void SetSuccessor(Approver aSuccesssor){ successor = aSuccesssor; } （2） successor; class Congress extends Approver { public void ProcessRequest(PurchaseRequest aRequest){ if(aRequest.Amount >= 500000){ /* 决定是否审批的代码省略 */ } else （3） .ProcessRequest(aRequest); public public public public public } public private }; }; } }; class Director extends Approver { }; class President extends Approver { }; class VicePresident extends Approver { public void ProcessRequest(PurchaseRequest aRequest){ /* 此处代码省略 */ } public void ProcessRequest(PurchaseRequest aRequest){ /* 此处代码省略 */ } public void ProcessRequest(PurchaseRequest aRequest){ /* 此处代码省略 */ } public class rs { public static void main(String[] args) throws IOException { Congress Meeting = new Congress(); VicePresident Sam = new VicePresident(); Director Larry = new Director(); President Tammy = new President(); // 构造责任链 Meeting.SetSuccessor(null); Tammy.SetSuccessor( （5） ); Sam.SetSuccessor( （4） ); Larry.SetSuccessor( （6） ); 8
    分享到：
