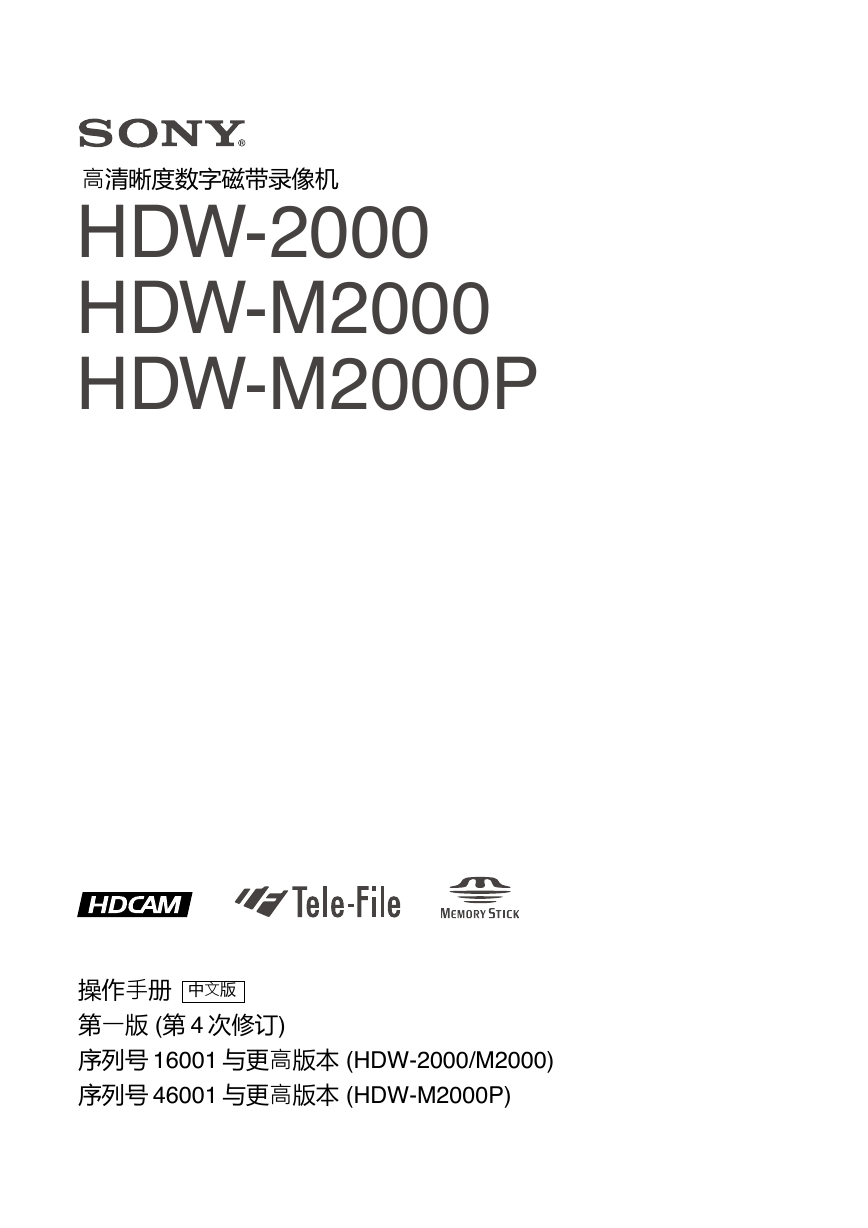

高清晰度数字磁带录像机 HDW-2000 HDW-M2000 HDW-M2000P 中文版操作手册第一版 (第 4 次修订) 序列号 16001 与更高版本 (HDW-2000/M2000) 序列号 46001 与更高版本 (HDW-M2000P)

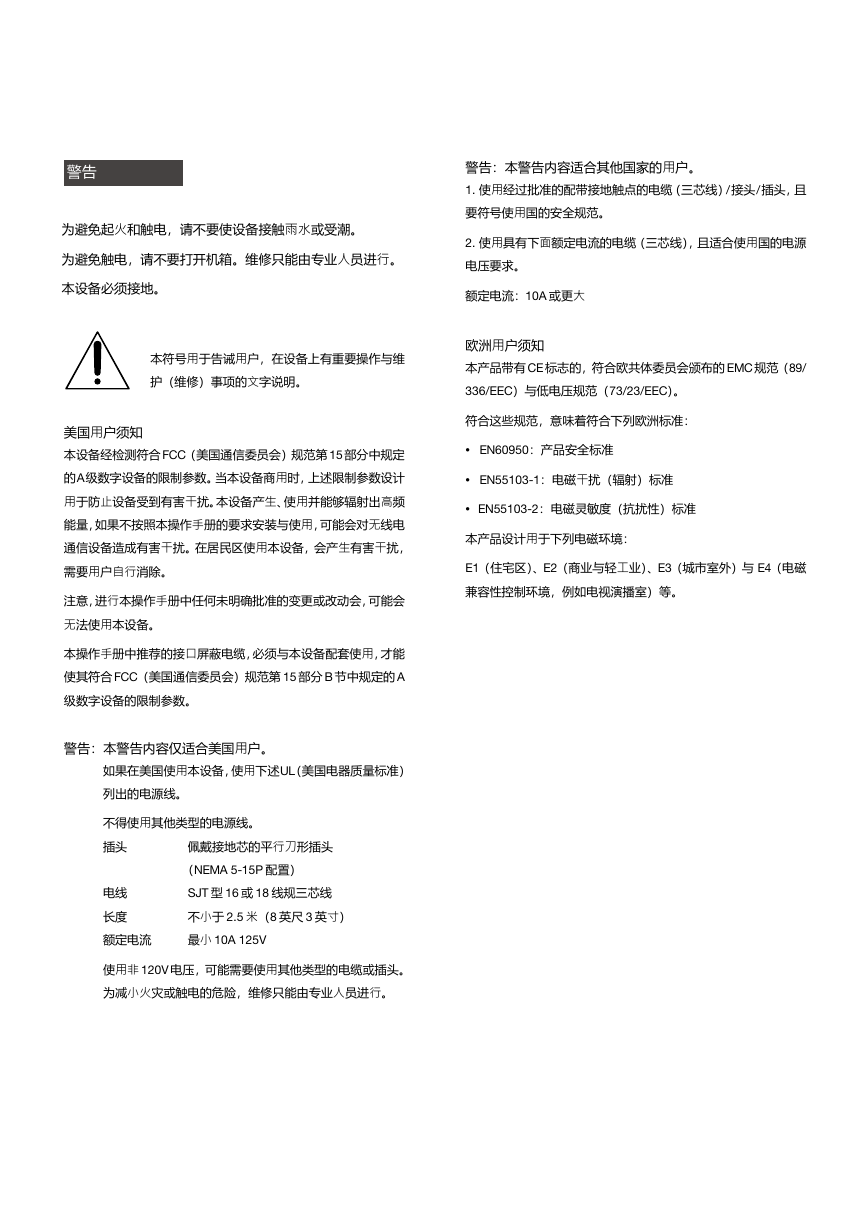

警告为避免起火和触电，请不要使设备接触雨水或受潮。为避免触电，请不要打开机箱。维修只能由专业人员进行。本设备必须接地。本符号用于告诫用户，在设备上有重要操作与维护（维修）事项的文字说明。美国用户须知警告：本警告内容适合其他国家的用户。 1. 使用经过批准的配带接地触点的电缆（三芯线）/接头/插头，且要符号使用国的安全规范。 2. 使用具有下面额定电流的电缆（三芯线），且适合使用国的电源电压要求。额定电流：10A 或更大欧洲用户须知本产品带有 CE 标志的，符合欧共体委员会颁布的 EMC 规范（89/ 336/EEC）与低电压规范（73/23/EEC）。符合这些规范，意味着符合下列欧洲标准：本设备经检测符合 FCC（美国通信委员会）规范第 15 部分中规定 ● EN60950：产品安全标准的A级数字设备的限制参数。当本设备商用时，上述限制参数设计 ● EN55103-1：电磁干扰（辐射）标准 ● EN55103-2：电磁灵敏度（抗扰性）标准本产品设计用于下列电磁环境： E1（住宅区）、E2（商业与轻工业）、E3（城市室外）与 E4（电磁兼容性控制环境，例如电视演播室）等。用于防止设备受到有害干扰。本设备产生、使用并能够辐射出高频能量，如果不按照本操作手册的要求安装与使用，可能会对无线电通信设备造成有害干扰。在居民区使用本设备，会产生有害干扰，需要用户自行消除。注意，进行本操作手册中任何未明确批准的变更或改动会，可能会无法使用本设备。本操作手册中推荐的接口屏蔽电缆，必须与本设备配套使用，才能使其符合 FCC（美国通信委员会）规范第 15 部分 B 节中规定的 A 级数字设备的限制参数。警告：本警告内容仅适合美国用户。如果在美国使用本设备，使用下述UL（美国电器质量标准）列出的电源线。不得使用其他类型的电源线。插头电线长度佩戴接地芯的平行刀形插头（NEMA 5-15P 配置） SJT 型 16 或 18 线规三芯线不小于 2.5 米（8 英尺 3 英寸）额定电流最小 10A 125V 使用非 120V 电压，可能需要使用其他类型的电缆或插头。为减小火灾或触电的危险，维修只能由专业人员进行。

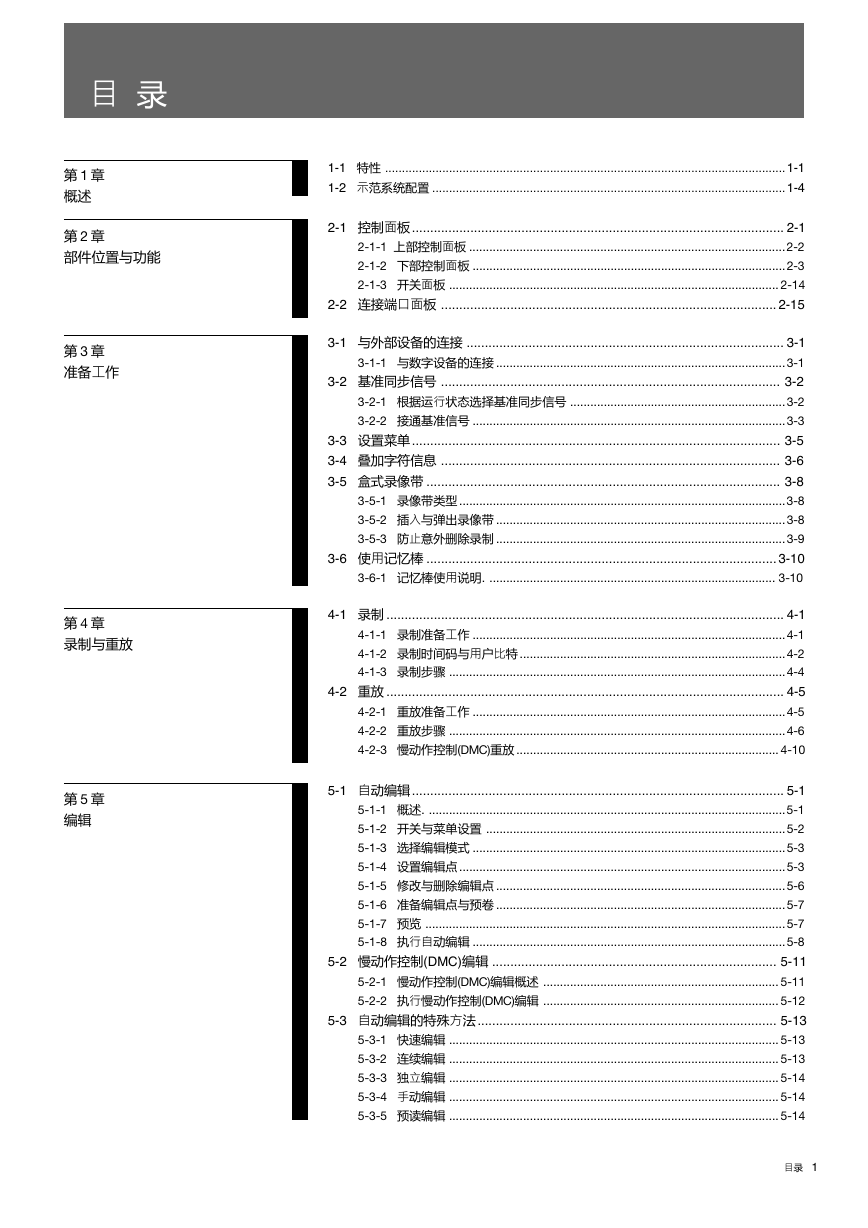

目录第 1 章概述第 2 章部件位置与功能第 3 章准备工作第 4 章录制与重放第 5 章编辑 1-1 特性 .......................................................................................................................1-1 1-2 示范系统配置 .........................................................................................................1-4 2-1 控制面板 ...................................................................................................... 2-1 2-1-1 上部控制面板 ..............................................................................................2-2 2-1-2 下部控制面板 .............................................................................................2-3 2-1-3 开关面板 .................................................................................................. 2-14 2-2 连接端口面板 ............................................................................................ 2-15 3-1 与外部设备的连接 ....................................................................................... 3-1 3-1-1 与数字设备的连接 ......................................................................................3-1 3-2 基准同步信号 ............................................................................................. 3-2 3-2-1 根据运行状态选择基准同步信号 ................................................................3-2 3-2-2 接通基准信号 .............................................................................................3-3 3-3 设置菜单 ..................................................................................................... 3-5 3-4 叠加字符信息 ............................................................................................. 3-6 3-5 盒式录像带 ................................................................................................. 3-8 3-5-1 录像带类型 .................................................................................................3-8 3-5-2 插入与弹出录像带 ......................................................................................3-8 3-5-3 防止意外删除录制 ......................................................................................3-9 3-6 使用记忆棒 ................................................................................................ 3-10 3-6-1 记忆棒使用说明. ..................................................................................... 3-10 4-1 录制 ............................................................................................................. 4-1 4-1-1 录制准备工作 .............................................................................................4-1 4-1-2 录制时间码与用户比特 ...............................................................................4-2 4-1-3 录制步骤 ....................................................................................................4-4 4-2 重放 ............................................................................................................. 4-5 4-2-1 重放准备工作 .............................................................................................4-5 4-2-2 重放步骤 ....................................................................................................4-6 4-2-3 慢动作控制(DMC)重放 .............................................................................. 4-10 5-1 自动编辑 ...................................................................................................... 5-1 5-1-1 概述. ..........................................................................................................5-1 5-1-2 开关与菜单设置 .........................................................................................5-2 5-1-3 选择编辑模式 .............................................................................................5-3 5-1-4 设置编辑点 .................................................................................................5-3 5-1-5 修改与删除编辑点 ......................................................................................5-6 5-1-6 准备编辑点与预卷 ......................................................................................5-7 5-1-7 预览 ...........................................................................................................5-7 5-1-8 执行自动编辑 .............................................................................................5-8 5-2 慢动作控制(DMC)编辑 .............................................................................. 5-11 5-2-1 慢动作控制(DMC)编辑概述 ...................................................................... 5-11 5-2-2 执行慢动作控制(DMC)编辑 ...................................................................... 5-12 5-3 自动编辑的特殊方法 .................................................................................. 5-13 5-3-1 快速编辑 .................................................................................................. 5-13 5-3-2 连续编辑 .................................................................................................. 5-13 5-3-3 独立编辑 .................................................................................................. 5-14 5-3-4 手动编辑 .................................................................................................. 5-14 5-3-5 预读编辑 .................................................................................................. 5-14 目录 1

6-1 概述 ............................................................................................................ 6-1 6-2 镜头标记操作菜单 ...................................................................................... 6-2 6-3 镜头标记操作 ............................................................................................. 6-3 6-3-1 读镜头标记 ............................................................................................... 6-3 6-3-2 写镜头标记 ............................................................................................... 6-3 6-3-3 镜头标记列表操作 .................................................................................... 6-4 6-3-4 准备到镜头标记 ........................................................................................ 6-6 6-3-5 读入镜头数据 ........................................................................................... 6-7 6-3-6 镜头标记分类 ........................................................................................... 6-8 7-1 Tele-File 功能概述 ...................................................................................... 7-1 7-2 打开 Tele-file 菜单 ...................................................................................... 7-2 7-3 Tele-file 菜单 .............................................................................................. 7-3 7-3-1 片断数据显示 ........................................................................................... 7-3 7-3-2 使用片断数据预卷与准备 ......................................................................... 7-6 7-3-3 修改片断数据 ........................................................................................... 7-7 7-3-4 撤销 / 重做功能 ....................................................................................... 7-10 7-3-5 显示与修改属性数据 .............................................................................. 7-11 8-1 概述 ............................................................................................................ 8-1 8-1-1 功能菜单结构 ........................................................................................... 8-1 8-1-2 使用功能菜单 ........................................................................................... 8-1 8-2 功能菜单项列表 .......................................................................................... 8-3 9-1 设置菜单结构 ............................................................................................. 9-1 9-2 设置菜单操作 ............................................................................................. 9-2 9-3 基本设置菜单中的项目 ............................................................................... 9-7 9-4 扩展设置菜单中的项目 ............................................................................. 9-10 10-1 磁带松弛时，取出磁带 ........................................................................... 10-1 10-2 磁头清洗 ................................................................................................. 10-1 10-3 故障信息 ................................................................................................. 10-2 10-4 结露 ........................................................................................................ 10-4 10-5 定期检查 ................................................................................................. 10-5 10-5-1 数字小时表 ......................................................................................... 10-5 10-5-2 维护计划表 ......................................................................................... 10-6 规格表 ............................................................................................................... A-1 索引 .................................................................................................................... I-1 目录第 6 章镜头标记功能第 7 章电子标签(Tele-File) 第 8 章功能菜单第 9 章设置菜单第 10 章维护与检查附录 2 目录

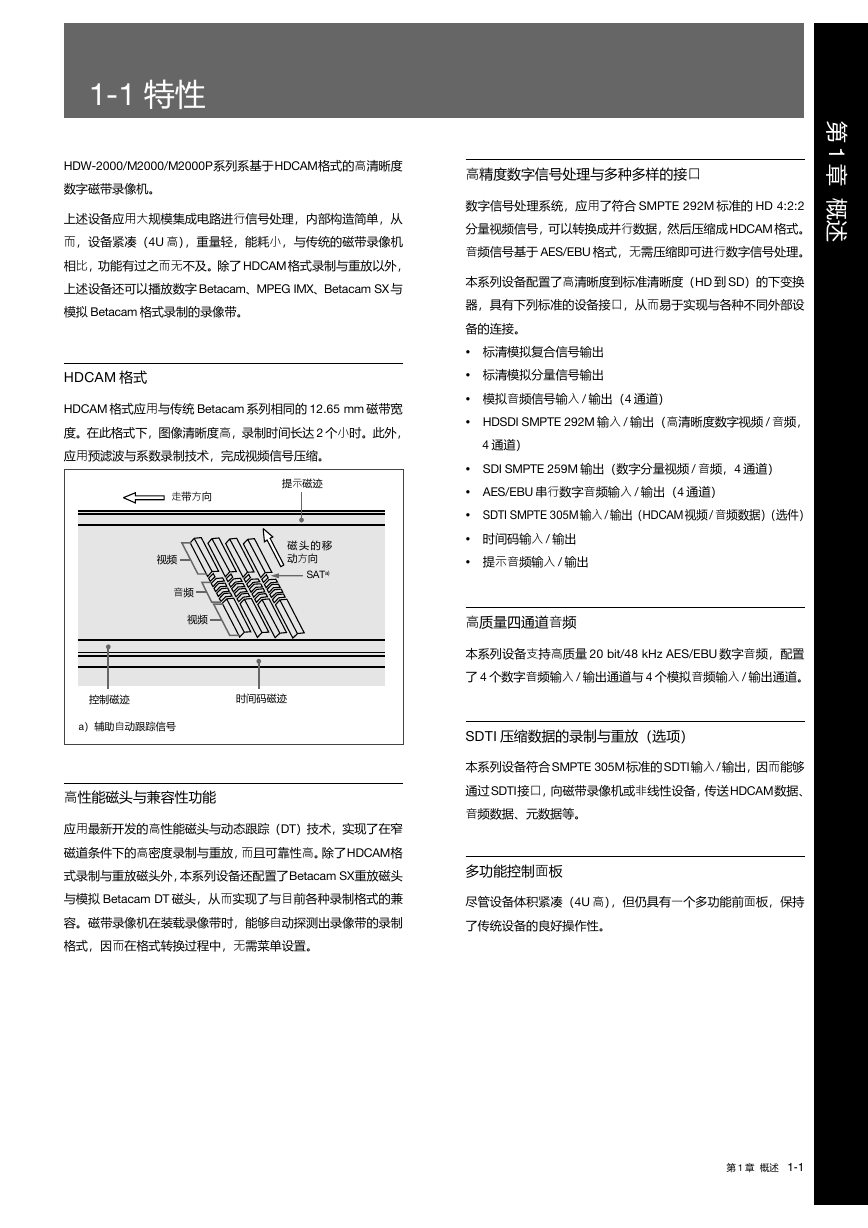

1-1 特性 HDW-2000/M2000/M2000P系列系基于HDCAM格式的高清晰度数字磁带录像机。上述设备应用大规模集成电路进行信号处理，内部构造简单，从而，设备紧凑（4U 高），重量轻，能耗小，与传统的磁带录像机相比，功能有过之而无不及。除了 HDCAM 格式录制与重放以外，上述设备还可以播放数字 Betacam、MPEG IMX、Betacam SX 与模拟 Betacam 格式录制的录像带。高精度数字信号处理与多种多样的接口数字信号处理系统，应用了符合 SMPTE 292M 标准的 HD 4:2:2 分量视频信号，可以转换成并行数据，然后压缩成 HDCAM 格式。音频信号基于 AES/EBU 格式，无需压缩即可进行数字信号处理。本系列设备配置了高清晰度到标准清晰度（HD 到 SD）的下变换器，具有下列标准的设备接口，从而易于实现与各种不同外部设第 1 章概述 HDCAM 格式 HDCAM 格式应用与传统 Betacam 系列相同的 12.65 mm 磁带宽度。在此格式下，图像清晰度高，录制时间长达 2 个小时。此外，应用预滤波与系数录制技术，完成视频信号压缩。走带方向提示磁迹磁头的移动方向 SATa) 视频音频视频控制磁迹时间码磁迹 a）辅助自动跟踪信号高性能磁头与兼容性功能应用最新开发的高性能磁头与动态跟踪（DT）技术，实现了在窄磁道条件下的高密度录制与重放，而且可靠性高。除了HDCAM格式录制与重放磁头外，本系列设备还配置了Betacam SX重放磁头与模拟 Betacam DT 磁头，从而实现了与目前各种录制格式的兼备的连接。 ● 标清模拟复合信号输出 ● 标清模拟分量信号输出 ● 模拟音频信号输入 / 输出（4 通道） ● HDSDI SMPTE 292M 输入 / 输出（高清晰度数字视频 / 音频， 4 通道） ● SDI SMPTE 259M 输出（数字分量视频 / 音频，4 通道） ● AES/EBU 串行数字音频输入 / 输出（4 通道） ● SDTI SMPTE 305M 输入 / 输出（HDCAM 视频 / 音频数据）（选件） ● 时间码输入 / 输出 ● 提示音频输入 / 输出高质量四通道音频本系列设备支持高质量 20 bit/48 kHz AES/EBU 数字音频，配置了 4 个数字音频输入 / 输出通道与 4 个模拟音频输入 / 输出通道。 SDTI 压缩数据的录制与重放（选项）本系列设备符合 SMPTE 305M标准的 SDTI 输入 /输出，因而能够通过SDTI接口，向磁带录像机或非线性设备，传送HDCAM数据、音频数据、元数据等。多功能控制面板尽管设备体积紧凑（4U 高），但仍具有一个多功能前面板，保持容。磁带录像机在装载录像带时，能够自动探测出录像带的录制了传统设备的良好操作性。格式，因而在格式转换过程中，无需菜单设置。第 1 章概述 1-1

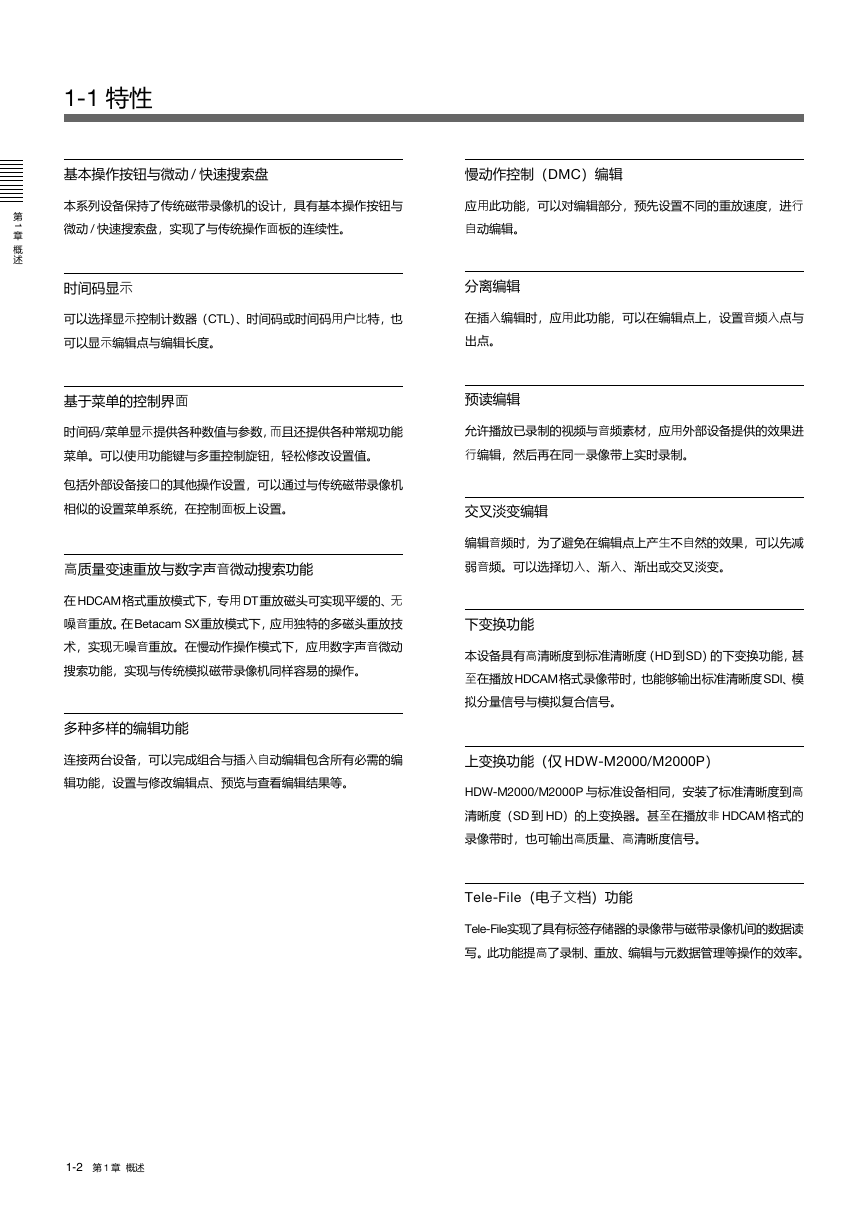

1-1 特性基本操作按钮与微动 / 快速搜索盘慢动作控制（DMC）编辑本系列设备保持了传统磁带录像机的设计，具有基本操作按钮与应用此功能，可以对编辑部分，预先设置不同的重放速度，进行微动 / 快速搜索盘，实现了与传统操作面板的连续性。自动编辑。第 1 章概述时间码显示分离编辑可以选择显示控制计数器（CTL）、时间码或时间码用户比特，也在插入编辑时，应用此功能，可以在编辑点上，设置音频入点与可以显示编辑点与编辑长度。基于菜单的控制界面出点。预读编辑时间码/菜单显示提供各种数值与参数，而且还提供各种常规功能允许播放已录制的视频与音频素材，应用外部设备提供的效果进菜单。可以使用功能键与多重控制旋钮，轻松修改设置值。行编辑，然后再在同一录像带上实时录制。包括外部设备接口的其他操作设置，可以通过与传统磁带录像机相似的设置菜单系统，在控制面板上设置。交叉淡变编辑高质量变速重放与数字声音微动搜索功能弱音频。可以选择切入、渐入、渐出或交叉淡变。编辑音频时，为了避免在编辑点上产生不自然的效果，可以先减在 HDCAM 格式重放模式下，专用 DT 重放磁头可实现平缓的、无噪音重放。在Betacam SX重放模式下，应用独特的多磁头重放技下变换功能术，实现无噪音重放。在慢动作操作模式下，应用数字声音微动搜索功能，实现与传统模拟磁带录像机同样容易的操作。多种多样的编辑功能本设备具有高清晰度到标准清晰度（HD到SD）的下变换功能，甚至在播放HDCAM格式录像带时，也能够输出标准清晰度SDI、模拟分量信号与模拟复合信号。连接两台设备，可以完成组合与插入自动编辑包含所有必需的编上变换功能（仅 HDW-M2000/M2000P）辑功能，设置与修改编辑点、预览与查看编辑结果等。 HDW-M2000/M2000P 与标准设备相同，安装了标准清晰度到高清晰度（SD 到 HD）的上变换器。甚至在播放非 HDCAM 格式的录像带时，也可输出高质量、高清晰度信号。 Tele-File（电子文档）功能 Tele-File实现了具有标签存储器的录像带与磁带录像机间的数据读写。此功能提高了录制、重放、编辑与元数据管理等操作的效率。 1-2 第 1 章概述

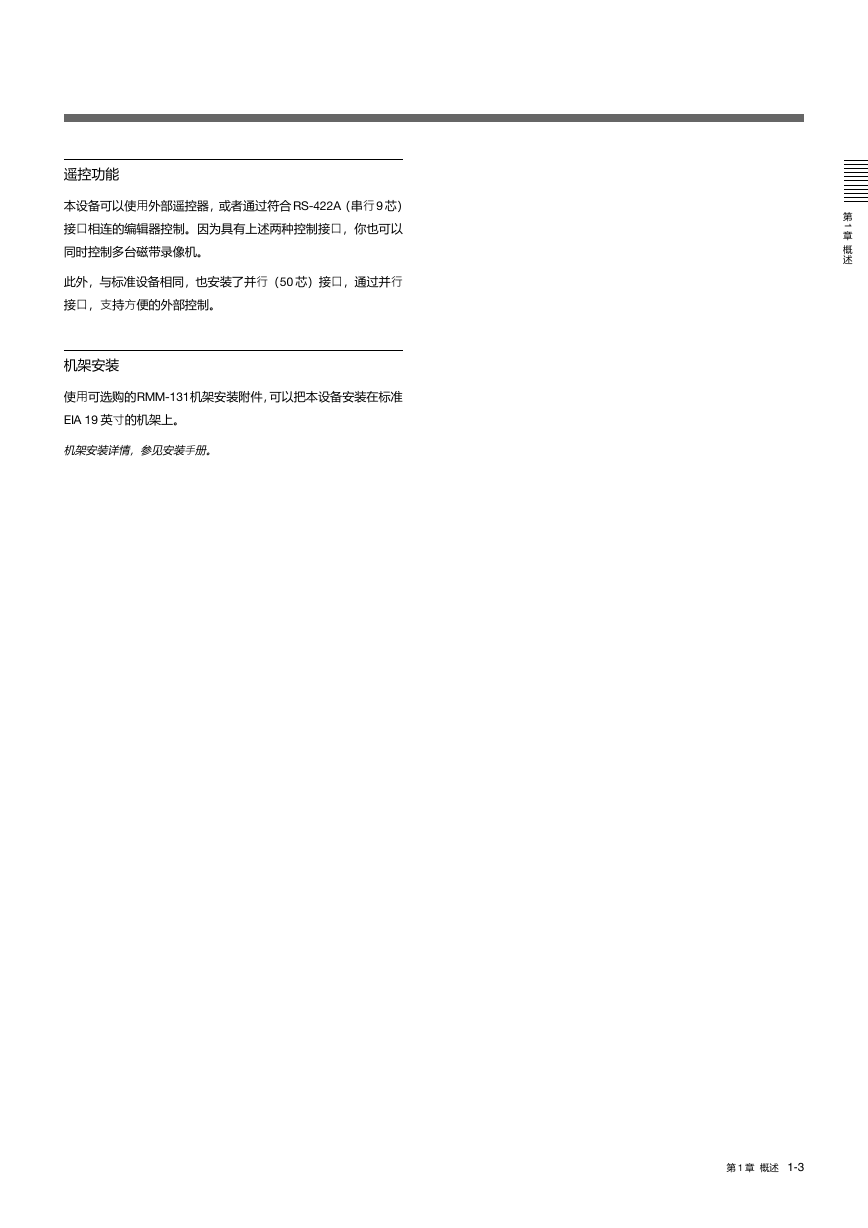

遥控功能本设备可以使用外部遥控器，或者通过符合 RS-422A（串行9 芯）接口相连的编辑器控制。因为具有上述两种控制接口，你也可以同时控制多台磁带录像机。此外，与标准设备相同，也安装了并行（50 芯）接口，通过并行接口，支持方便的外部控制。机架安装使用可选购的RMM-131机架安装附件，可以把本设备安装在标准 EIA 19 英寸的机架上。机架安装详情，参见安装手册。第 1 章概述第 1 章概述 1-3

1-2 示范系统配置下面示意图所示为一个实际使用中的范例。第 1 章概述 BVE 系列编辑器录像带控制 SDTI（选购） HDSDI 视音频服务器数字录像带 HDW-2000/M2000/M2000P HDSDI/模拟复合视频监视器模拟音频音频监听 HDSDI SDTI（选购）模拟分量 / 复合 SDI 高清晰度磁带录像机标准清晰度磁带录像机 1-4 第 1 章概述
