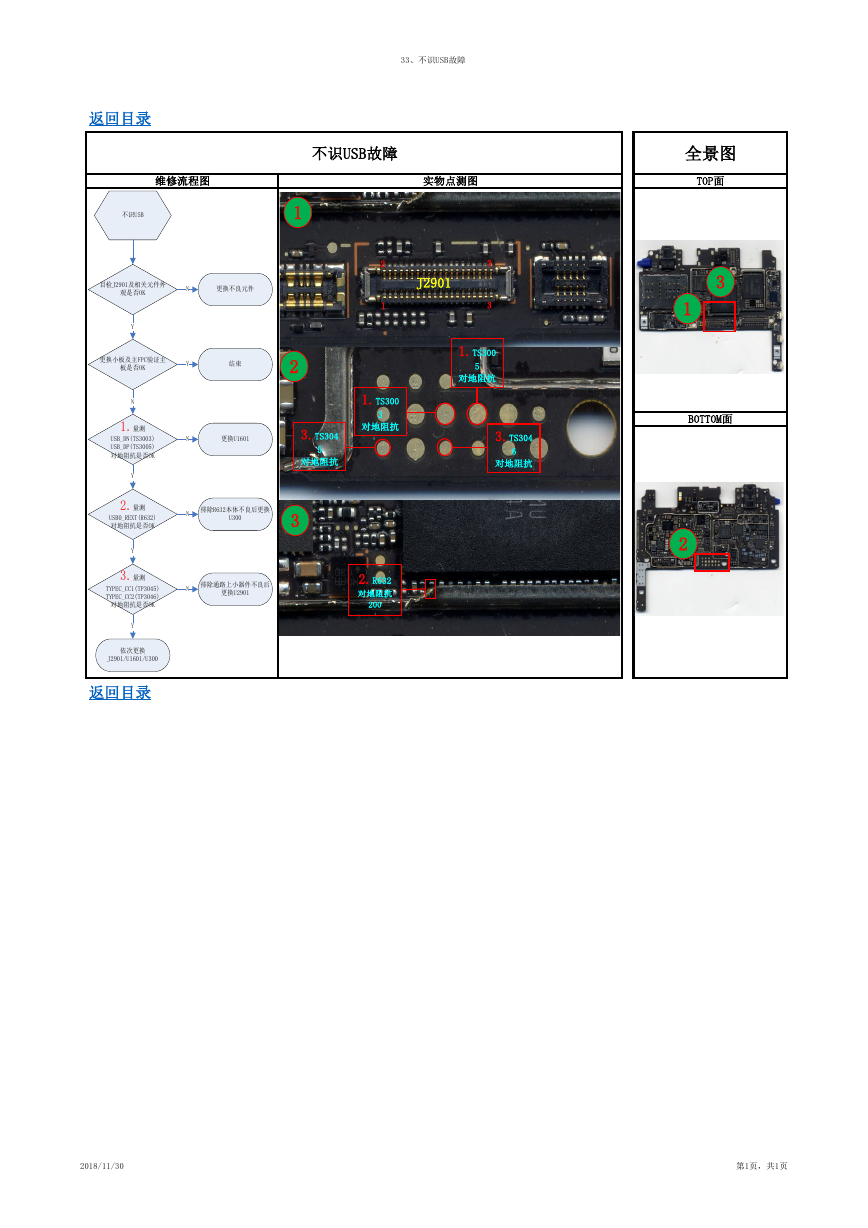

33、不识USB故障 返回目录 不识USB故障 维修流程图 实物点测图 不识USB 1 目检J2901及相关元件外 观是否OK N 更换不良元件 2 1 J2901 3 3 结束 2 更换U1601 3.TS304 5 对地阻抗 1.TS300 3 对地阻抗 1.TS300 5 对地阻抗 3.TS304 6 对地阻抗 排除R632本体不良后更换 U300 3 排除通路上小器件不良后 更换U2901 2.R632 对地阻抗 200 Y N N N Y 更换小板及主FPC验证主 板是否OK N 1.量测 USB_DN(TS3003) USB_DP(TS3005) 对地阻抗是否OK Y 2.量测 USB0_REXT(R632) 对地阻抗是否OK Y 3.量测 TYPEC_CC1(TP3045) TYPEC_CC2(TP3046) 对地阻抗是否OK Y 依次更换 J2901/U1601/U300 返回目录 全景图 TOP面 3 1 BOTTOM面 2 2018/11/30 第1页，共1页
