Brother兄弟一体机-DCP-540说明书.pdf

发布时间：2022-05-21 发布人：admin 分类：说明书 资料大小：3.83M 资料格式：pdf 举报 版权申诉
第1页 / 共31页
第2页 / 共31页
第3页 / 共31页
第4页 / 共31页
第5页 / 共31页
第6页 / 共31页
第7页 / 共31页
第8页 / 共31页
资料共31页，剩余部分请下载后查看
    快速安装指南DCP-330C/DCP-540CN
    本指南中使用的符号
    目录
    开始
    纸箱内组件
    操作面板
    步骤1 安装本设备
    拆除保护部件
    装入纸张
    连接电源线
    安装墨盒
    打印质量检查
    设置液晶显示屏对比度
    设置日期和时间
    随机光盘“MFL-Pro Suite”
    随机光盘“MFL-Pro Suite”
    Windows®
    Macintosh®
    步骤2 安装驱动程序和软件
    对于USB接口电缆用户 （适用于Windows®98/98SE/Me/2000 专业版/XP/XP专业版x64 版本）
    对于网络接口电缆用户（仅适用于DCP-540CN） （适用于Windows®98/98SE/Me/2000 专业版/XP/XP专业版x64 版本）
    对于USB接口电缆用户 （适用于Mac OS® X 10.2.4或更高版本）
    对于网络接口电缆用户（仅适用于DCP-540CN） （适用于Mac OS® X 10.2.4或更高版本）
    适用于网络用户
    使用BRAdmin专业版配置实用程序 （适用于Windows®用户）
    使用BRAdmin Light配置实用程序 （适用于Mac OS® X 用户）
    耗材
    更换耗材
    墨盒
    Brother 中国

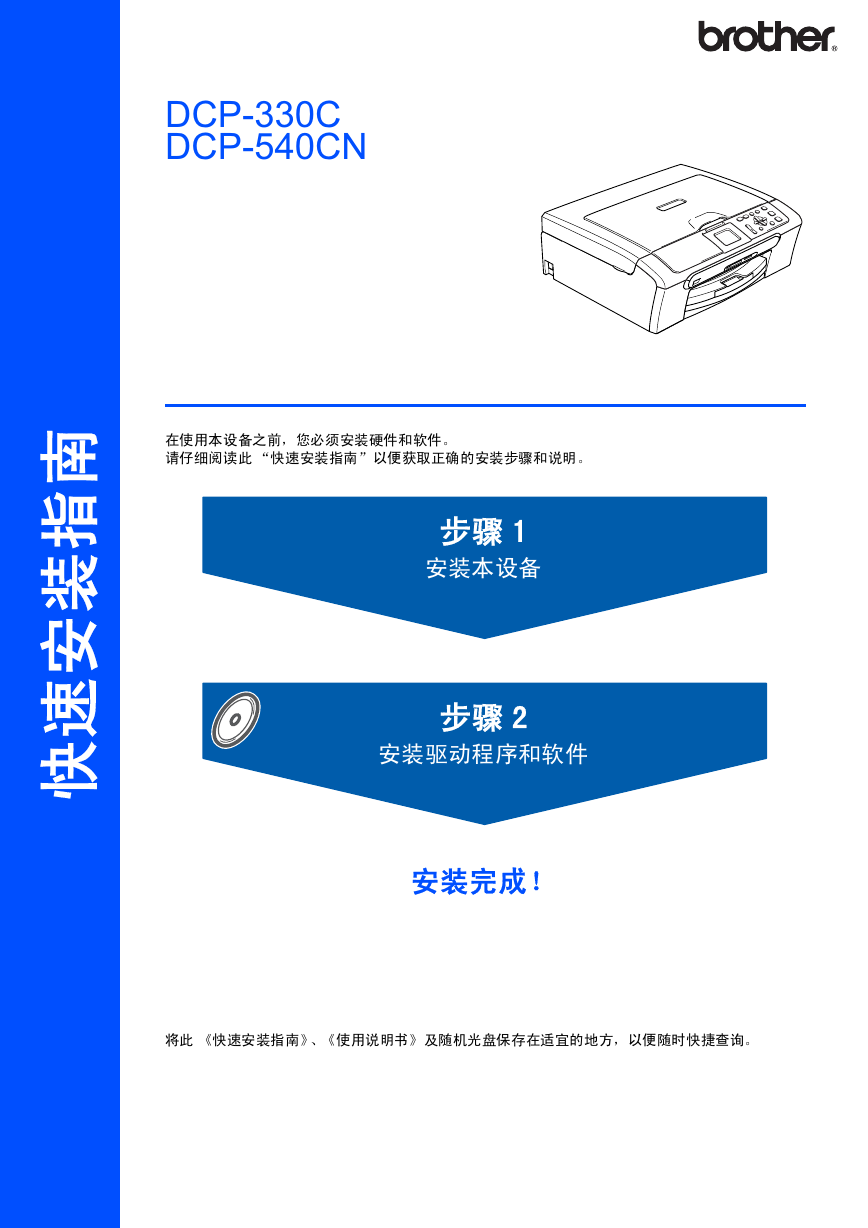

    DCP-330C DCP-540CN 南 指 装 安 速 快 在使用本设备之前，您必须安装硬件和软件。 请仔细阅读此 “快速安装指南”以便获取正确的安装步骤和说明。 步骤 1 安装本设备 步骤 2 安装驱动程序和软件 安装完成！ 将此 《快速安装指南》、《使用说明书》及随机光盘保存在适宜的地方，以便随时快捷查询。

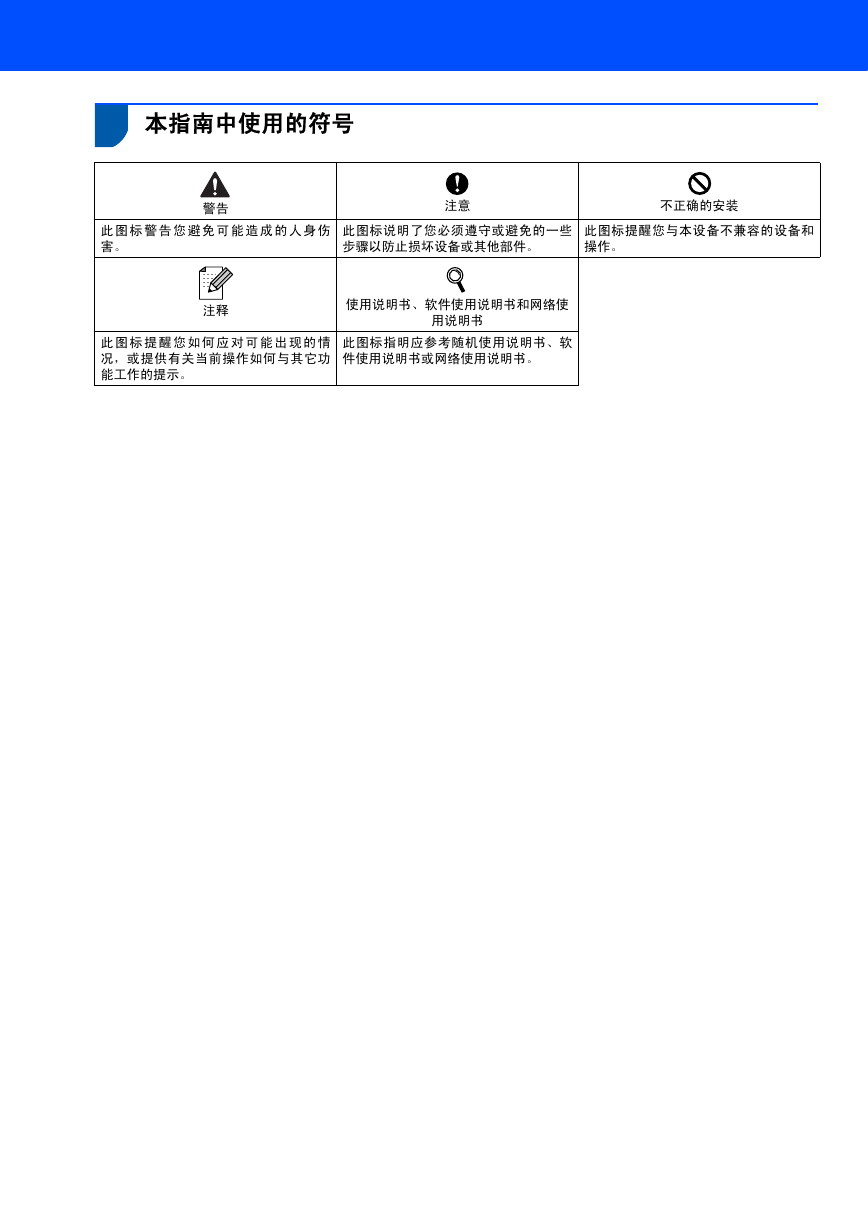

    本指南中使用的符号 警告 注意 不正确的安装 此图 标警告 您避免 可 能造成 的人身 伤 害。 此图标说明了您必须遵守或避免的一些 步骤以防止损坏设备或其他部件。 此图标提醒您与本设备不兼容的设备和 操作。 注释 此图 标提醒 您如何 应 对可能 出现的 情 况，或提供有关当前操作如何与其它功 能工作的提示。 使用说明书、软件使用说明书和网络使 用说明书 此图标指明应参考随机使用说明书、软 件使用说明书或网络使用说明书。

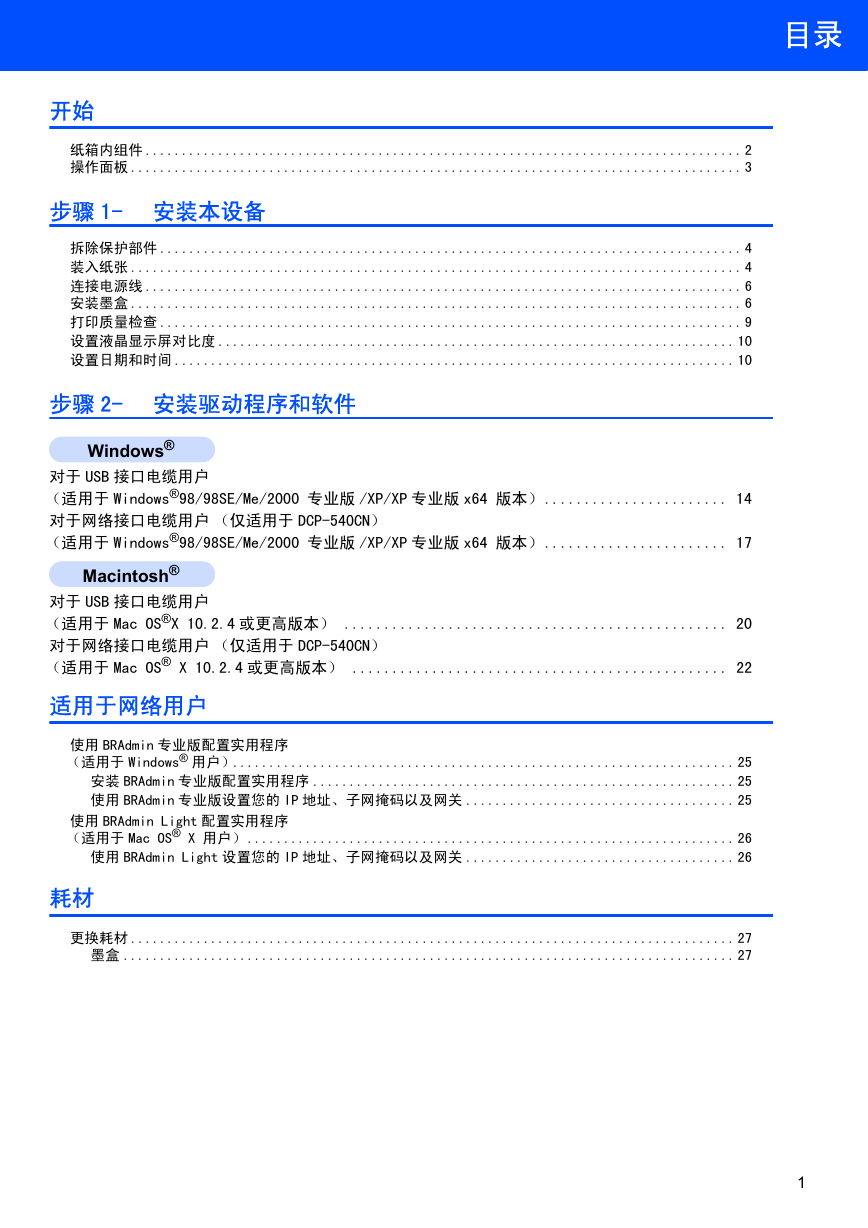

    开始 纸箱内组件 .................................................................................. 2 操作面板 .................................................................................... 3 步骤 1- 安装本设备 拆除保护部件 ................................................................................ 4 装入纸张 .................................................................................... 4 连接电源线 .................................................................................. 6 安装墨盒 .................................................................................... 6 打印质量检查 ................................................................................ 9 设置液晶显示屏对比度 ....................................................................... 10 设置日期和时间 ............................................................................. 10 步骤 2- 安装驱动程序和软件 Windows® 对于 USB 接口电缆用户 （适用于 Windows®98/98SE/Me/2000 专业版 /XP/XP 专业版 x64 版本）....................... 14 对于网络接口电缆用户 （仅适用于 DCP-540CN） （适用于 Windows®98/98SE/Me/2000 专业版 /XP/XP 专业版 x64 版本）....................... 17 Macintosh® 对于 USB 接口电缆用户 （适用于 Mac OS®X 10.2.4 或更高版本） ................................................ 20 对于网络接口电缆用户 （仅适用于 DCP-540CN） （适用于 Mac OS® X 10.2.4 或更高版本） ............................................... 22 适用于网络用户 使用 BRAdmin 专业版配置实用程序 （适用于 Windows® 用户）..................................................................... 25 安装 BRAdmin 专业版配置实用程序 .......................................................... 25 使用 BRAdmin 专业版设置您的 IP 地址、子网掩码以及网关 ..................................... 25 使用 BRAdmin Light 配置实用程序 （适用于 Mac OS® X 用户）................................................................... 26 使用 BRAdmin Light 设置您的 IP 地址、子网掩码以及网关 ..................................... 26 耗材 更换耗材 ................................................................................... 27 墨盒 .................................................................................... 27 目录 1

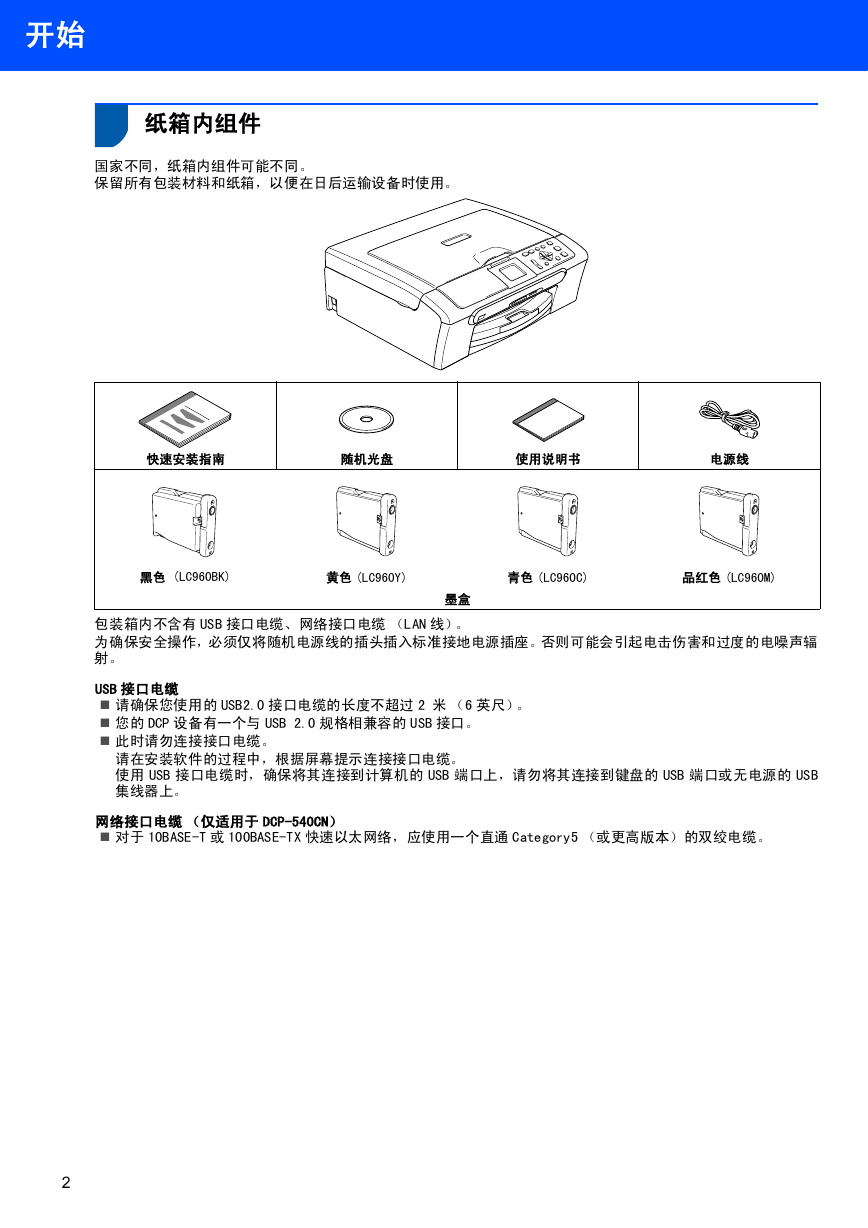

    开始 1 纸箱内组件 国家不同，纸箱内组件可能不同。 保留所有包装材料和纸箱，以便在日后运输设备时使用。 快速安装指南 随机光盘 使用说明书 电源线 黑色 (LC960BK) 黄色 (LC960Y) 青色 (LC960C) 品红色 (LC960M) 墨盒 包装箱内不含有 USB 接口电缆、网络接口电缆 （LAN 线）。 为确保安全操作，必须仅将随机电源线的插头插入标准接地电源插座。否则可能会引起电击伤害和过度的电噪声辐 射。 USB 接口电缆  请确保您使用的 USB2.0 接口电缆的长度不超过 2 米 （6 英尺）。  您的 DCP 设备有一个与 USB 2.0 规格相兼容的 USB 接口。  此时请勿连接接口电缆。 请在安装软件的过程中，根据屏幕提示连接接口电缆。 使用 USB 接口电缆时，确保将其连接到计算机的 USB 端口上，请勿将其连接到键盘的 USB 端口或无电源的 USB 集线器上。 网络接口电缆 （仅适用于 DCP-540CN）  对于 10BASE-T 或 100BASE-TX 快速以太网络，应使用一个直通 Category5 （或更高版本）的双绞电缆。 2

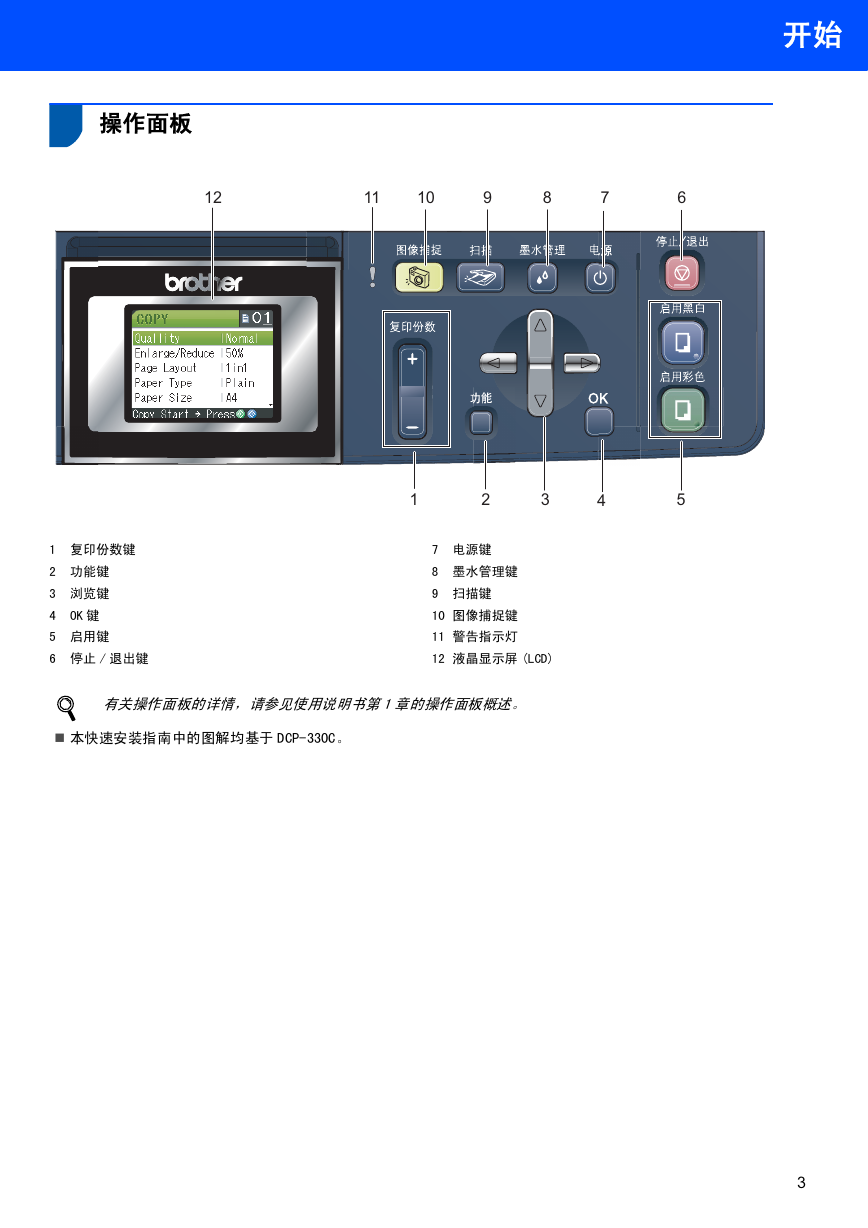

    操作面板 12 11 10 9 8 7 6 1 复印份数键 2 功能键 3 浏览键 4 OK 键 5 启用键 6 停止 / 退出键 1 2 3 4 5 7 电源键 8 墨水管理键 9 扫描键 10 图像捕捉键 11 警告指示灯 12 液晶显示屏 (LCD) 有关操作面板的详情，请参见使用说明书第 1 章的操作面板概述。  本快速安装指南中的图解均基于 DCP-330C。 开始 3

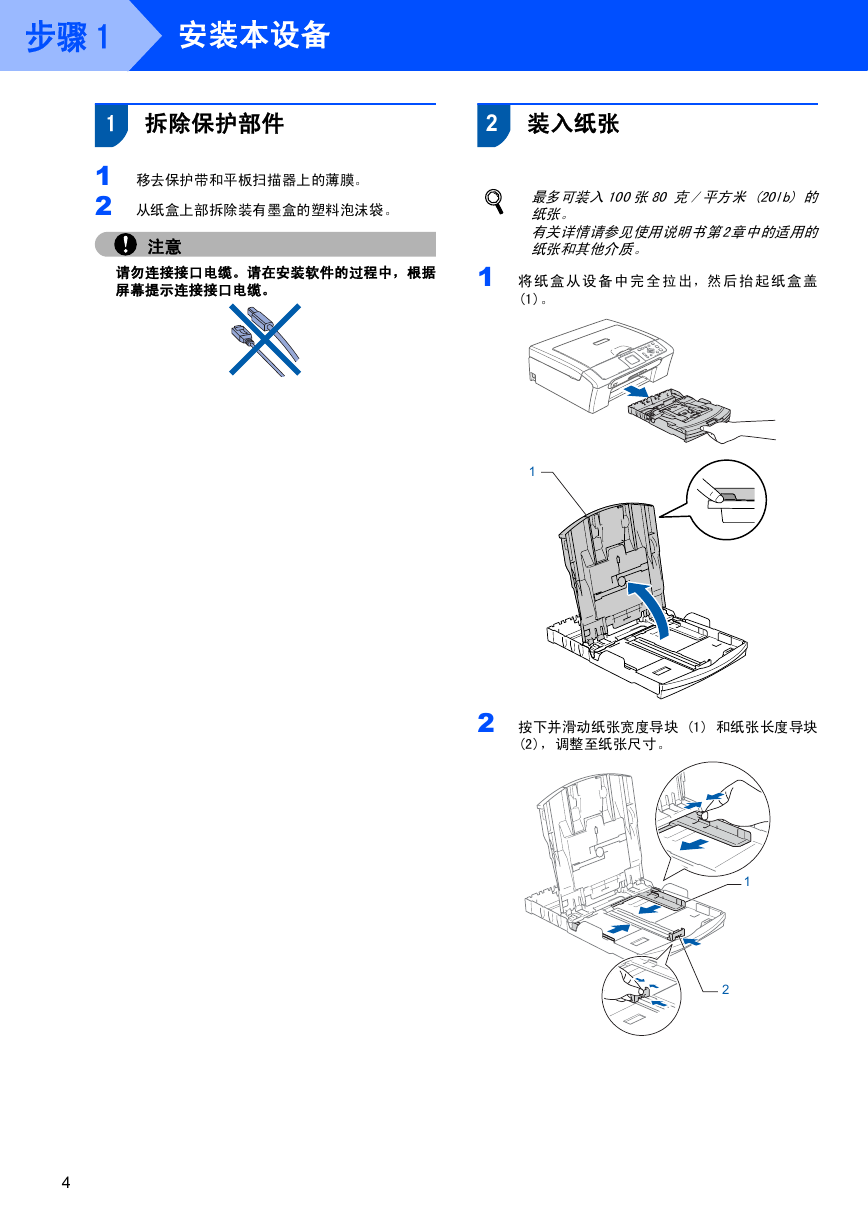

    步骤 1 安装本设备 1 1 拆除保护部件 1 移去保护带和平板扫描器上的薄膜。 2 从纸盒上部拆除装有墨盒的塑料泡沫袋。 注意 请勿连接接口电缆。请在安装软件的过程中，根据 屏幕提示连接接口电缆。 4 2 装入纸张 最多可装入 100 张 80 克 / 平方米 (20lb) 的 纸张。 有关详情请参见使用说明书第 2 章中的适用的 纸张和其他介质。 1 将 纸 盒 从设 备 中 完 全 拉出，然 后抬 起 纸 盒 盖 (1)。 1 2 按下并滑动纸张宽度导块 (1) 和纸张长度导块 (2)，调整至纸张尺寸。 1 2

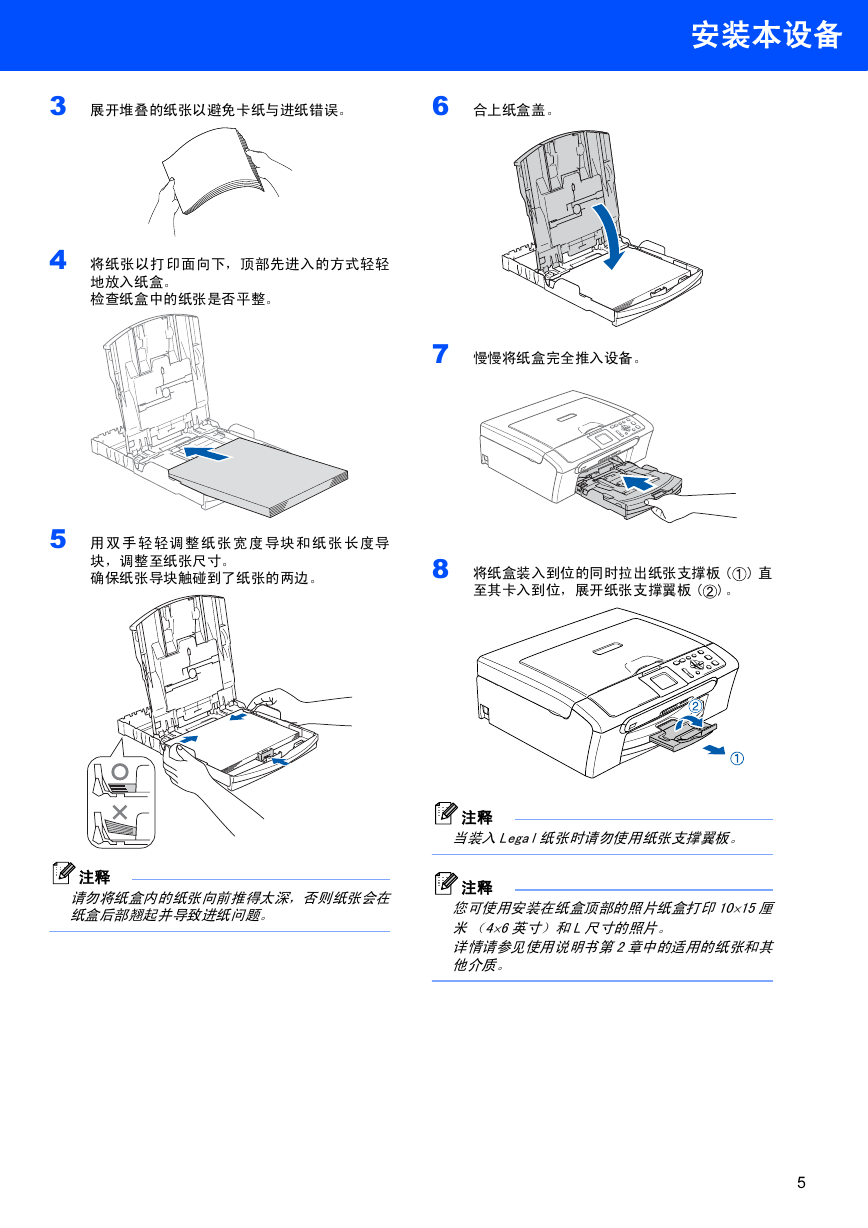

    3 展开堆叠的纸张以避免卡纸与进纸错误。 6 合上纸盒盖。 安装本设备 4 将纸张以打印面向下，顶部先进入的方式轻轻 地放入纸盒。 检查纸盒中的纸张是否平整。 7 慢慢将纸盒完全推入设备。 5 用双手轻轻调整纸张宽度导块和纸张长度导 块，调整至纸张尺寸。 确保纸张导块触碰到了纸张的两边。 8 将纸盒装入到位的同时拉出纸张支撑板 ( )。 至其卡入到位，展开纸张支撑翼板 ( ) 直 注释 请勿将纸盒内的纸张向前推得太深，否则纸张会在 纸盒后部翘起并导致进纸问题。 注释 当装入 Legal 纸张时请勿使用纸张支撑翼板。 注释 您可使用安装在纸盒顶部的照片纸盒打印 10×15 厘 米 （4×6 英寸）和 L 尺寸的照片。 详情请参见使用说明书第 2 章中的适用的纸张和其 他介质。 5

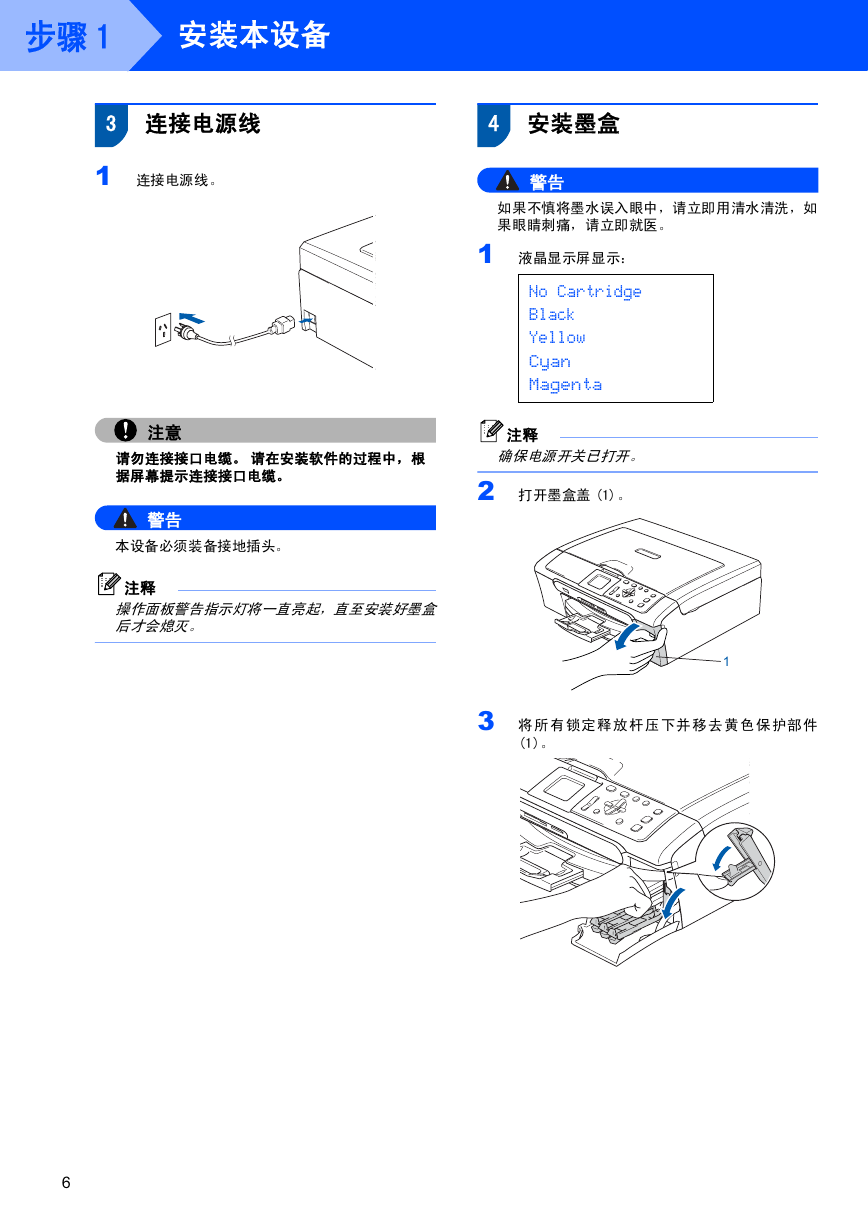

    步骤 1 安装本设备 3 连接电源线 4 安装墨盒 1 连接电源线。 警告 如果不慎将墨水误入眼中，请立即用清水清洗，如 果眼睛刺痛，请立即就医。 注意 请勿连接接口电缆。 请在安装软件的过程中，根 据屏幕提示连接接口电缆。 警告 本设备必须装备接地插头。 注释 操作面板警告指示灯将一直亮起，直至安装好墨盒 后才会熄灭。 1 液晶显示屏显示： No Cartridge Black Yellow Cyan Magenta 注释 确保电源开关已打开。 2 打开墨盒盖 (1)。 1 3 将所有锁定释放杆压下并移去黄色保护部件 (1)。 6
