AI7/AI7-G Socket 478 系統主機板使用手冊 Rev. 1.01

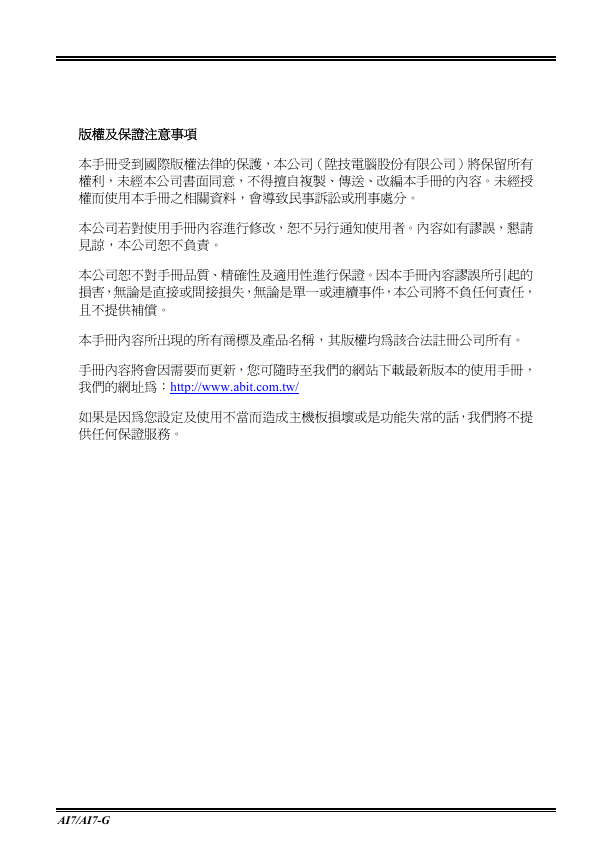

版權及保證注意事項本手冊受到國際版權法律的保護，本公司（陞技電腦股份有限公司）將保留所有權利，未經本公司書面同意，不得擅自複製、傳送、改編本手冊的內容。未經授權而使用本手冊之相關資料，會導致民事訴訟或刑事處分。本公司若對使用手冊內容進行修改，恕不另行通知使用者。內容如有謬誤，懇請見諒，本公司恕不負責。本公司恕不對手冊品質、精確性及適用性進行保證。因本手冊內容謬誤所引起的損害，無論是直接或間接損失，無論是單一或連續事件，本公司將不負任何責任，且不提供補償。本手冊內容所出現的所有商標及產品名稱，其版權均為該合法註冊公司所有。手冊內容將會因需要而更新，您可隨時至我們的網站下載最新版本的使用手冊，我們的網址為：http://www.abit.com.tw/ 如果是因為您設定及使用不當而造成主機板損壞或是功能失常的話，我們將不提供任何保證服務。 AI7/AI7-G

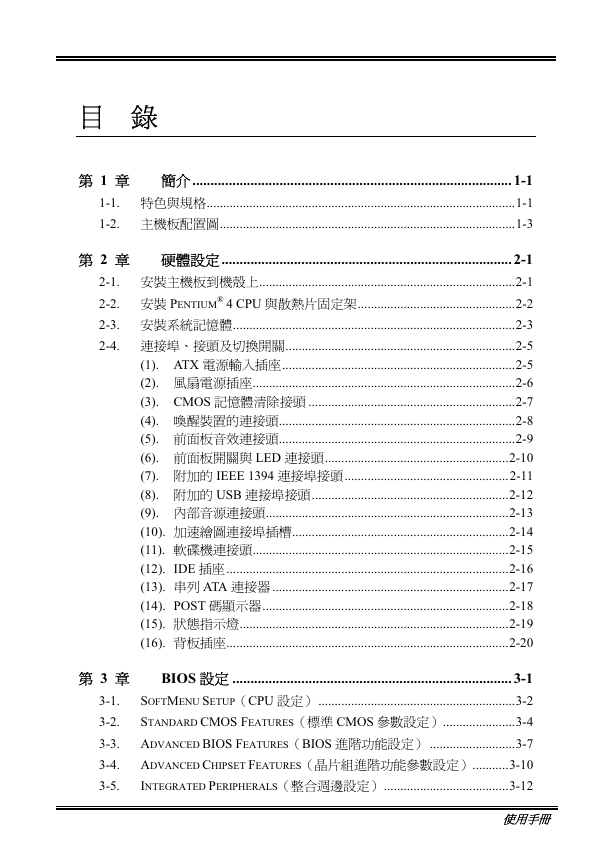

目錄第 1 章簡介 ........................................................................................ 1-1 1-1. 1-2. 特色與規格..............................................................................................1-1 主機板配置圖..........................................................................................1-3 第 2 章硬體設定 ................................................................................ 2-1 2-1. 2-2. 2-3. 2-4. 安裝主機板到機殼上..............................................................................2-1 安裝 PENTIUM ® 4 CPU 與散熱片固定架................................................2-2 安裝系統記憶體......................................................................................2-3 (3). (6). (7). (8). (9). (4). (5). (1). (2). 連接埠、接頭及切換開關......................................................................2-5 ATX 電源輸入插座.......................................................................2-5 風扇電源插座................................................................................2-6 CMOS 記憶體清除接頭 ...............................................................2-7 喚醒裝置的連接頭........................................................................2-8 前面板音效連接頭........................................................................2-9 前面板開關與 LED 連接頭........................................................2-10 附加的 IEEE 1394 連接埠接頭 ..................................................2-11 附加的 USB 連接埠接頭............................................................2-12 內部音源連接頭..........................................................................2-13 加速繪圖連接埠插槽..................................................................2-14 軟碟機連接頭..............................................................................2-15 IDE 插座 ......................................................................................2-16 (12). (13). 串列 ATA 連接器 ........................................................................2-17 POST 碼顯示器...........................................................................2-18 狀態指示燈..................................................................................2-19 背板插座......................................................................................2-20 (10). (14). (15). (16). (11). 第 3 章 BIOS 設定 ............................................................................. 3-1 3-1. 3-2. 3-3. 3-4. 3-5. SOFTMENU SETUP（CPU 設定） ............................................................3-2 STANDARD CMOS FEATURES（標準 CMOS 參數設定）......................3-4 ADVANCED BIOS FEATURES（BIOS 進階功能設定） ..........................3-7 ADVANCED CHIPSET FEATURES（晶片組進階功能參數設定）...........3-10 INTEGRATED PERIPHERALS（整合週邊設定）......................................3-12 使用手冊

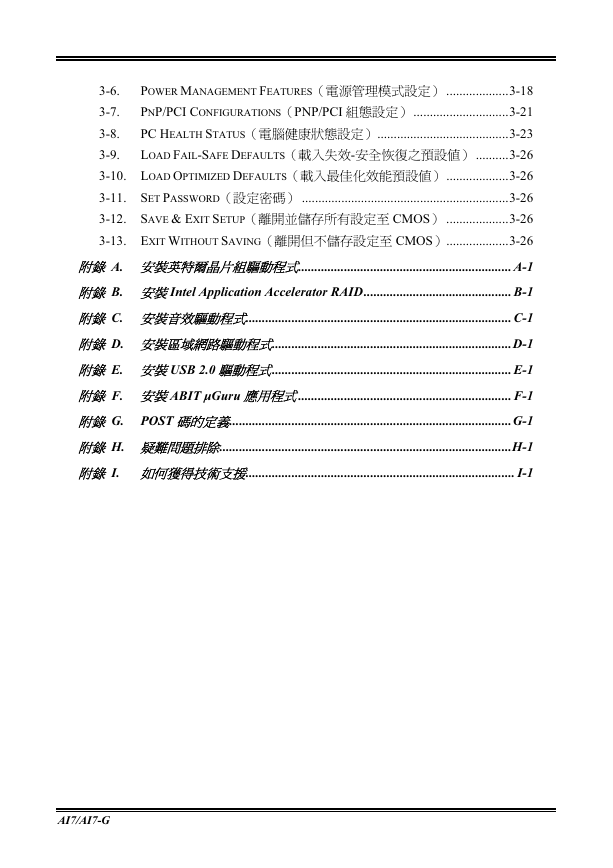

3-6. 3-7. 3-8. 3-9. POWER MANAGEMENT FEATURES（電源管理模式設定） ...................3-18 PNP/PCI CONFIGURATIONS（PNP/PCI 組態設定） .............................3-21 PC HEALTH STATUS（電腦健康狀態設定）........................................3-23 LOAD FAIL-SAFE DEFAULTS（載入失效-安全恢復之預設值） ..........3-26 3-10. LOAD OPTIMIZED DEFAULTS（載入最佳化效能預設值） ...................3-26 3-11. SET PASSWORD（設定密碼） ...............................................................3-26 3-12. SAVE & EXIT SETUP（離開並儲存所有設定至 CMOS） ...................3-26 3-13. EXIT WITHOUT SAVING（離開但不儲存設定至 CMOS）...................3-26 附錄 A. 安裝英特爾晶片組驅動程式................................................................. A-1 附錄 B. 安裝 Intel Application Accelerator RAID ............................................. B-1 附錄 C. 安裝音效驅動程式................................................................................. C-1 附錄 D. 安裝區域網路驅動程式.........................................................................D-1 附錄 E. 安裝 USB 2.0 驅動程式......................................................................... E-1 附錄 F. 安裝 ABIT µGuru 應用程式 ................................................................. F-1 附錄 G. POST 碼的定義......................................................................................G-1 附錄 H. 疑難問題排除.........................................................................................H-1 附錄 I. 如何獲得技術支援.................................................................................. I-1 AI7/AI7-G

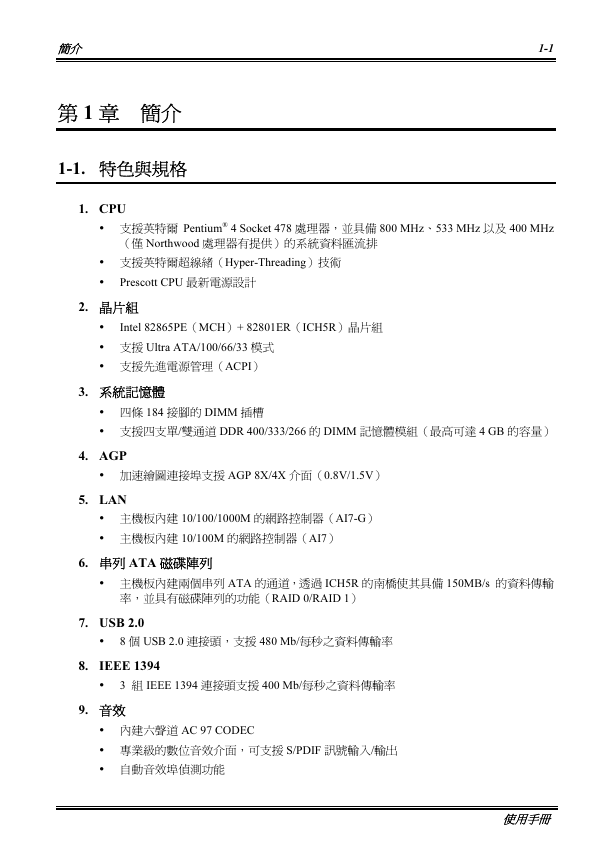

簡介 1-1 第 1 章簡介 1-1. 特色與規格 1. CPU 支援英特爾 Pentium® 4 Socket 478 處理器，並具備 800 MHz、533 MHz 以及 400 MHz （僅 Northwood 處理器有提供）的系統資料匯流排支援英特爾超線緒（Hyper-Threading）技術 Prescott CPU 最新電源設計 2. 晶片組 Intel 82865PE（MCH）+ 82801ER（ICH5R）晶片組支援 Ultra ATA/100/66/33 模式支援先進電源管理（ACPI） 3. 系統記憶體四條 184 接腳的 DIMM 插槽支援四支單/雙通道 DDR 400/333/266 的 DIMM 記憶體模組（最高可達 4 GB 的容量） 4. AGP 加速繪圖連接埠支援 AGP 8X/4X 介面（0.8V/1.5V） 5. LAN 主機板內建 10/100/1000M 的網路控制器（AI7-G）主機板內建 10/100M 的網路控制器（AI7） 6. 串列 ATA 磁碟陣列主機板內建兩個串列 ATA 的通道，透過 ICH5R 的南橋使其具備 150MB/s 的資料傳輸率，並具有磁碟陣列的功能（RAID 0/RAID 1） 7. USB 2.0 8 個 USB 2.0 連接頭，支援 480 Mb/每秒之資料傳輸率 8. IEEE 1394 3 組 IEEE 1394 連接頭支援 400 Mb/每秒之資料傳輸率 9. 音效內建六聲道 AC 97 CODEC 專業級的數位音效介面，可支援 S/PDIF 訊號輸入/輸出自動音效埠偵測功能使用手冊

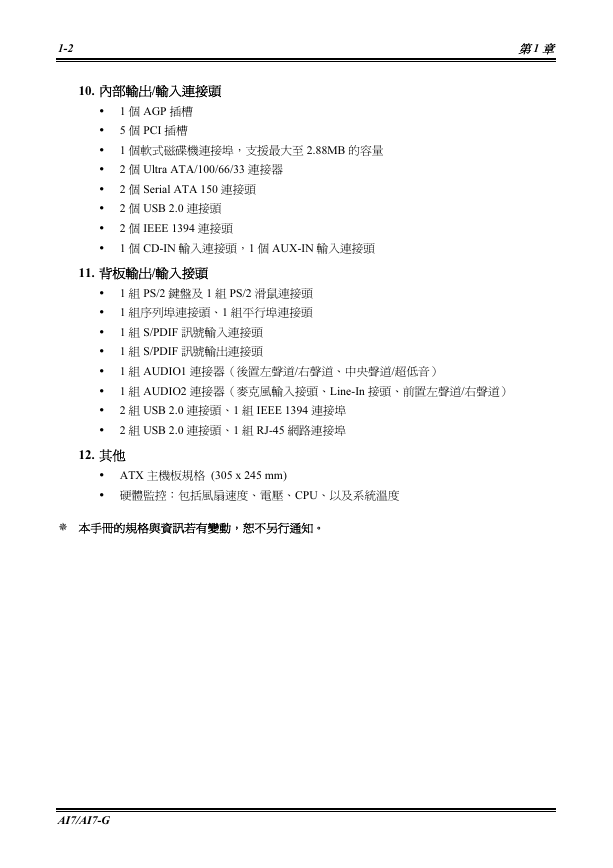

1-2 第 1 章 10. 內部輸出/輸入連接頭 1 個 AGP 插槽 5 個 PCI 插槽 1 個軟式磁碟機連接埠，支援最大至 2.88MB 的容量 2 個 Ultra ATA/100/66/33 連接器 2 個 Serial ATA 150 連接頭 2 個 USB 2.0 連接頭 2 個 IEEE 1394 連接頭 1 個 CD-IN 輸入連接頭，1 個 AUX-IN 輸入連接頭 11. 背板輸出/輸入接頭 1 組 PS/2 鍵盤及 1 組 PS/2 滑鼠連接頭 1 組序列埠連接頭、1 組平行埠連接頭 1 組 S/PDIF 訊號輸入連接頭 1 組 S/PDIF 訊號輸出連接頭 1 組 AUDIO1 連接器（後置左聲道/右聲道、中央聲道/超低音） 1 組 AUDIO2 連接器（麥克風輸入接頭、Line-In 接頭、前置左聲道/右聲道） 2 組 USB 2.0 連接頭、1 組 IEEE 1394 連接埠 2 組 USB 2.0 連接頭、1 組 RJ-45 網路連接埠 12. 其他 ATX 主機板規格 (305 x 245 mm) 硬體監控：包括風扇速度、電壓、CPU、以及系統溫度本手冊的規格與資訊若有變動，恕不另行通知。 AI7/AI7-G

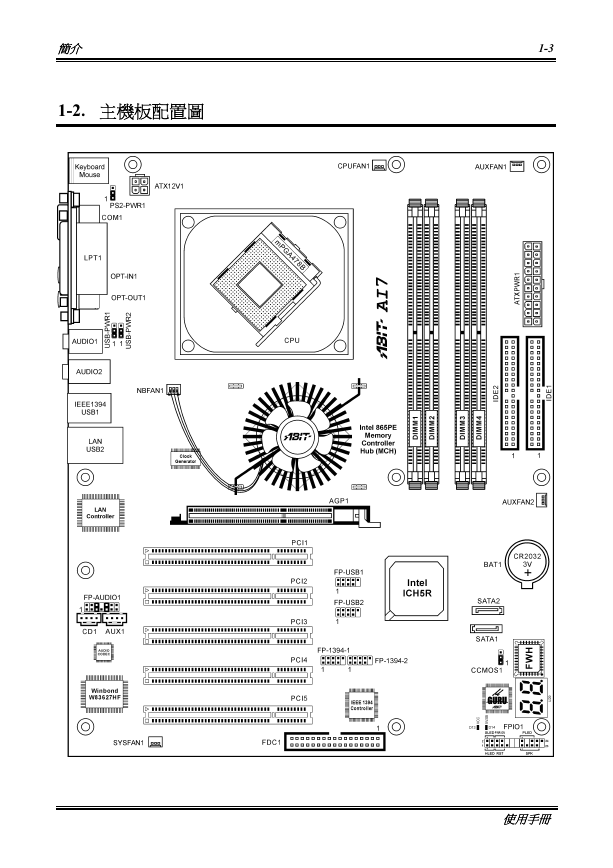

簡介 1-3 1-2. 主機板配置圖使用手冊

1-4 1-4 第 1 章第 1 章 AI7/AI7-G AI7/AI7-G
