基于QuartusII的多功能数字钟设计-设计文档.doc

发布时间：2022-05-30 发布人：admin 分类：说明书 资料大小：0.91M 资料格式：doc 举报 版权申诉
第1页 / 共31页
第2页 / 共31页
第3页 / 共31页
第4页 / 共31页
第5页 / 共31页
第6页 / 共31页
第7页 / 共31页
第8页 / 共31页
资料共31页，剩余部分请下载后查看
    一、设计内容简介
    二、设计要求
    2.0 基本要求
    2.1 提高部分要求
    三、方案论证
    四、子模块设计原理
    4.0 脉冲产生电路原理
    4.0.1 2分频电路
    4.0.2 3分频电路
    4.0.3 8分频电路
    4.0.4 1000分频电路
    4.1 计时电路
    4.2 显示电路
    4.3 保持电路原理
    4.4 清零电路原理
    4.5 校分电路原理
    4.6 校时电路原理
    4.7 整点报时电路原理
    4.8 闹钟设定电路原理
    4.9 音乐产生电路原理
    4.9.1 音频电路
    4.9.2 译码电路
    4.9.3 模32计数器
    4.10 闹钟报时电路原理
    4.11 闹钟关闭电路原理
    4.12 星期调整电路原理
    4.13 电路总图
    五、实验中遇到问题及解决方法
    5.1 消颤开关没有消颤作用
    5.2 加入闹铃功能时，闹铃时间可以通过K3,K4设定，但是正常校分校时功能无法实现
    5.3 闹铃时间到时，闹铃声音无法关闭。
    六、结论
    七、参考文献
    EDA 技术与 VHDL 课程大作业 学号： 姓名：

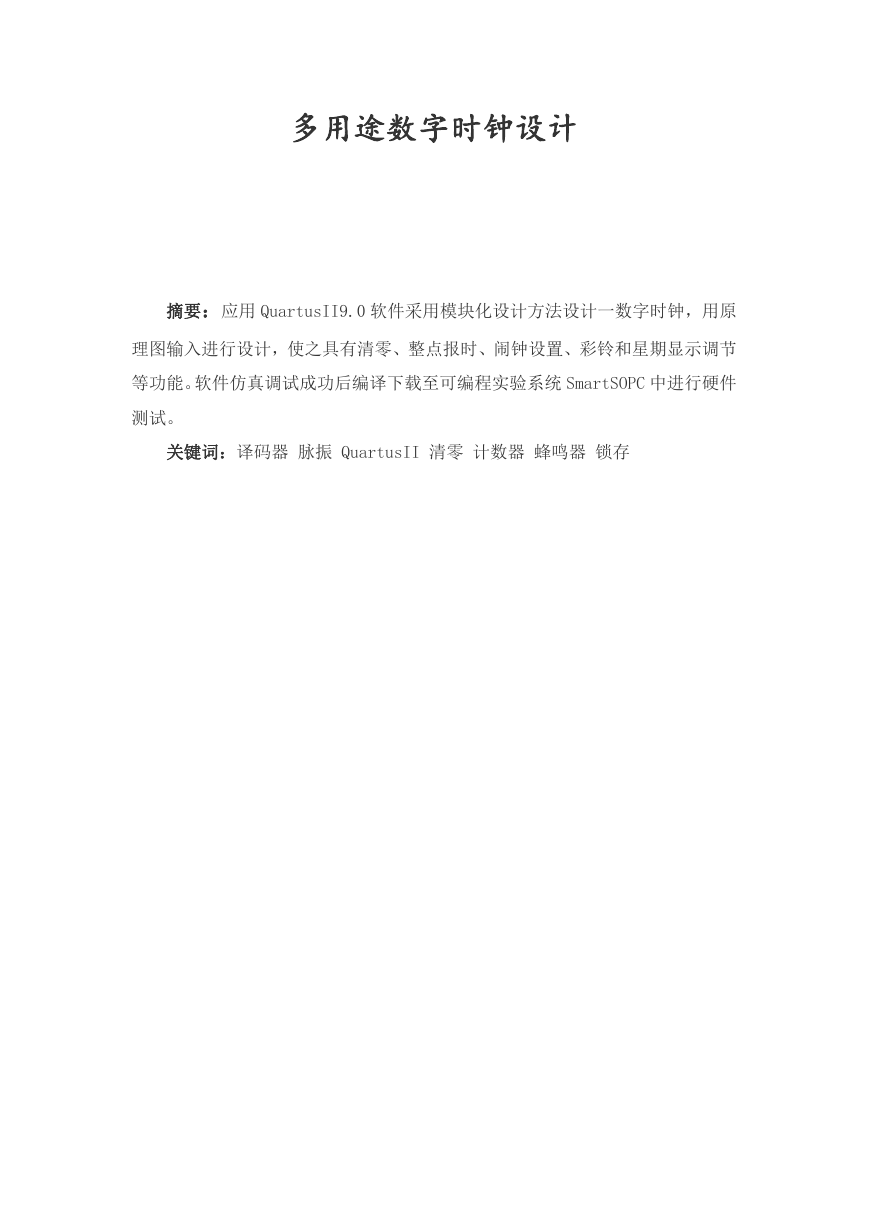

    多用途数字时钟设计 摘要：应用 QuartusII9.0 软件采用模块化设计方法设计一数字时钟，用原 理图输入进行设计，使之具有清零、整点报时、闹钟设置、彩铃和星期显示调节 等功能。软件仿真调试成功后编译下载至可编程实验系统 SmartSOPC 中进行硬件 测试。 关键词：译码器 脉振 QuartusII 清零 计数器 蜂鸣器 锁存

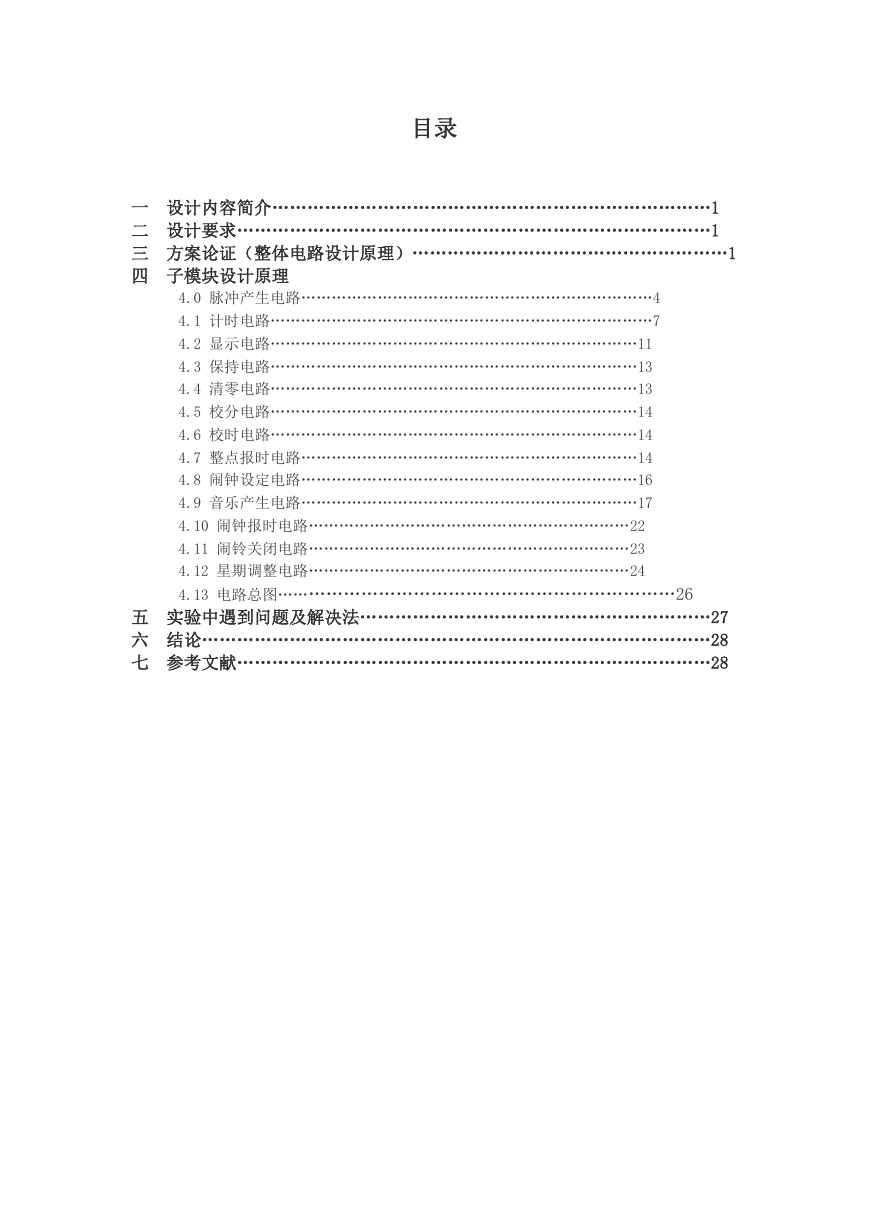

    目录 一 设计内容简介…………………………………………………………………1 二 设计要求………………………………………………………………………1 三 方案论证（整体电路设计原理）………………………………………………1 四 子模块设计原理 4.0 脉冲产生电路……………………………………………………………4 4.1 计时电路…………………………………………………………………7 4.2 显示电路………………………………………………………………11 4.3 保持电路………………………………………………………………13 4.4 清零电路………………………………………………………………13 4.5 校分电路………………………………………………………………14 4.6 校时电路………………………………………………………………14 4.7 整点报时电路…………………………………………………………14 4.8 闹钟设定电路…………………………………………………………16 4.9 音乐产生电路…………………………………………………………17 4.10 闹钟报时电路………………………………………………………22 4.11 闹铃关闭电路………………………………………………………23 4.12 星期调整电路………………………………………………………24 4.13 电路总图……………………………………………………………26 五 实验中遇到问题及解决法……………………………………………………27 六 结论……………………………………………………………………………28 七 参考文献………………………………………………………………………28

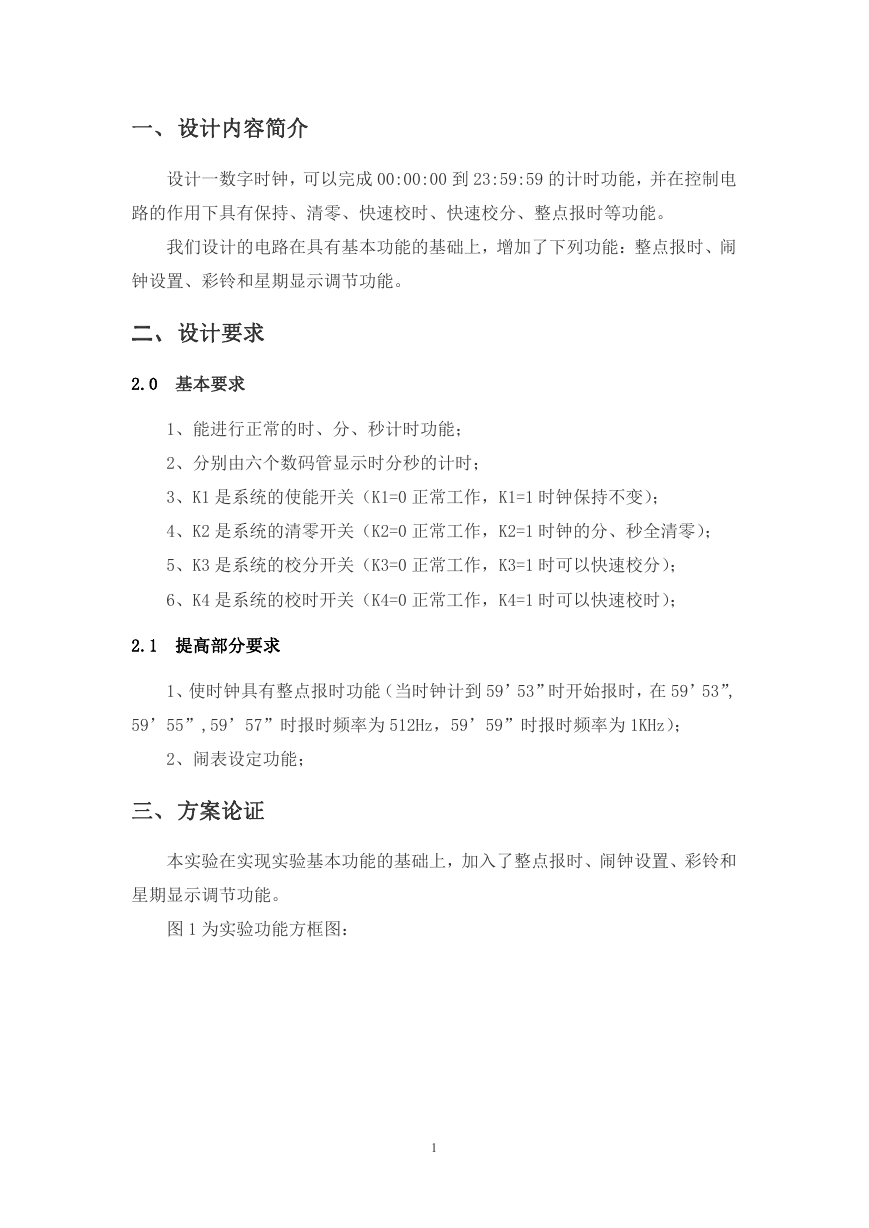

    一、设计内容简介 设计一数字时钟，可以完成 00:00:00 到 23:59:59 的计时功能，并在控制电 路的作用下具有保持、清零、快速校时、快速校分、整点报时等功能。 我们设计的电路在具有基本功能的基础上，增加了下列功能：整点报时、闹 钟设置、彩铃和星期显示调节功能。 二、设计要求 2.0 基本要求 1、能进行正常的时、分、秒计时功能； 2、分别由六个数码管显示时分秒的计时； 3、K1 是系统的使能开关（K1=0 正常工作，K1=1 时钟保持不变）； 4、K2 是系统的清零开关（K2=0 正常工作，K2=1 时钟的分、秒全清零）； 5、K3 是系统的校分开关（K3=0 正常工作，K3=1 时可以快速校分）； 6、K4 是系统的校时开关（K4=0 正常工作，K4=1 时可以快速校时）； 2.1 提高部分要求 1、使时钟具有整点报时功能（当时钟计到 59’53”时开始报时，在 59’53”, 59’55”,59’57”时报时频率为 512Hz，59’59”时报时频率为 1KHz）； 2、闹表设定功能； 三、方案论证 本实验在实现实验基本功能的基础上，加入了整点报时、闹钟设置、彩铃和 星期显示调节功能。 图 1 为实验功能方框图： 1

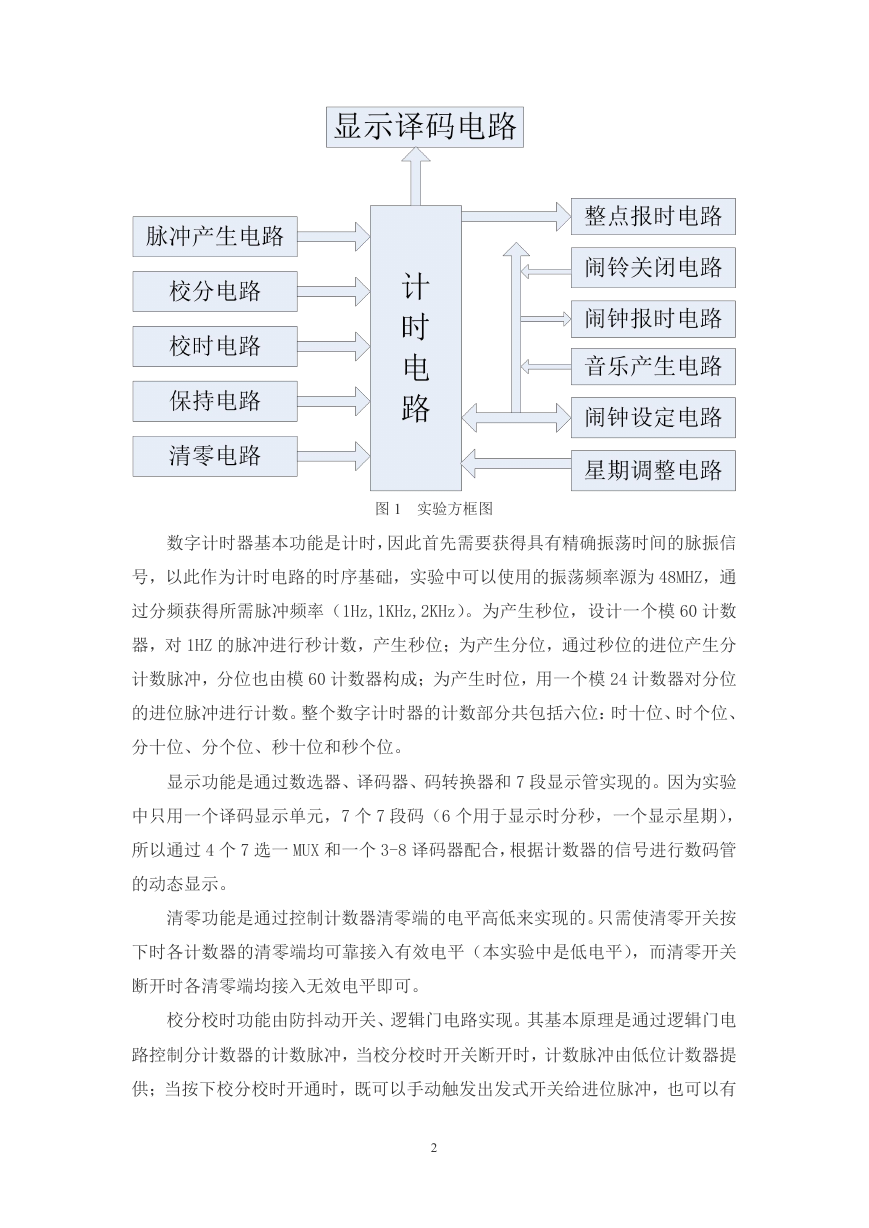

    图 1 实验方框图 数字计时器基本功能是计时，因此首先需要获得具有精确振荡时间的脉振信 号，以此作为计时电路的时序基础，实验中可以使用的振荡频率源为 48MHZ，通 过分频获得所需脉冲频率（1Hz,1KHz,2KHz）。为产生秒位，设计一个模 60 计数 器，对 1HZ 的脉冲进行秒计数，产生秒位；为产生分位，通过秒位的进位产生分 计数脉冲，分位也由模 60 计数器构成；为产生时位，用一个模 24 计数器对分位 的进位脉冲进行计数。整个数字计时器的计数部分共包括六位：时十位、时个位、 分十位、分个位、秒十位和秒个位。 显示功能是通过数选器、译码器、码转换器和 7 段显示管实现的。因为实验 中只用一个译码显示单元，7 个 7 段码（6 个用于显示时分秒，一个显示星期）， 所以通过 4 个 7 选一 MUX 和一个 3-8 译码器配合，根据计数器的信号进行数码管 的动态显示。 清零功能是通过控制计数器清零端的电平高低来实现的。只需使清零开关按 下时各计数器的清零端均可靠接入有效电平（本实验中是低电平），而清零开关 断开时各清零端均接入无效电平即可。 校分校时功能由防抖动开关、逻辑门电路实现。其基本原理是通过逻辑门电 路控制分计数器的计数脉冲，当校分校时开关断开时，计数脉冲由低位计数器提 供；当按下校分校时开通时，既可以手动触发出发式开关给进位脉冲，也可以有 2

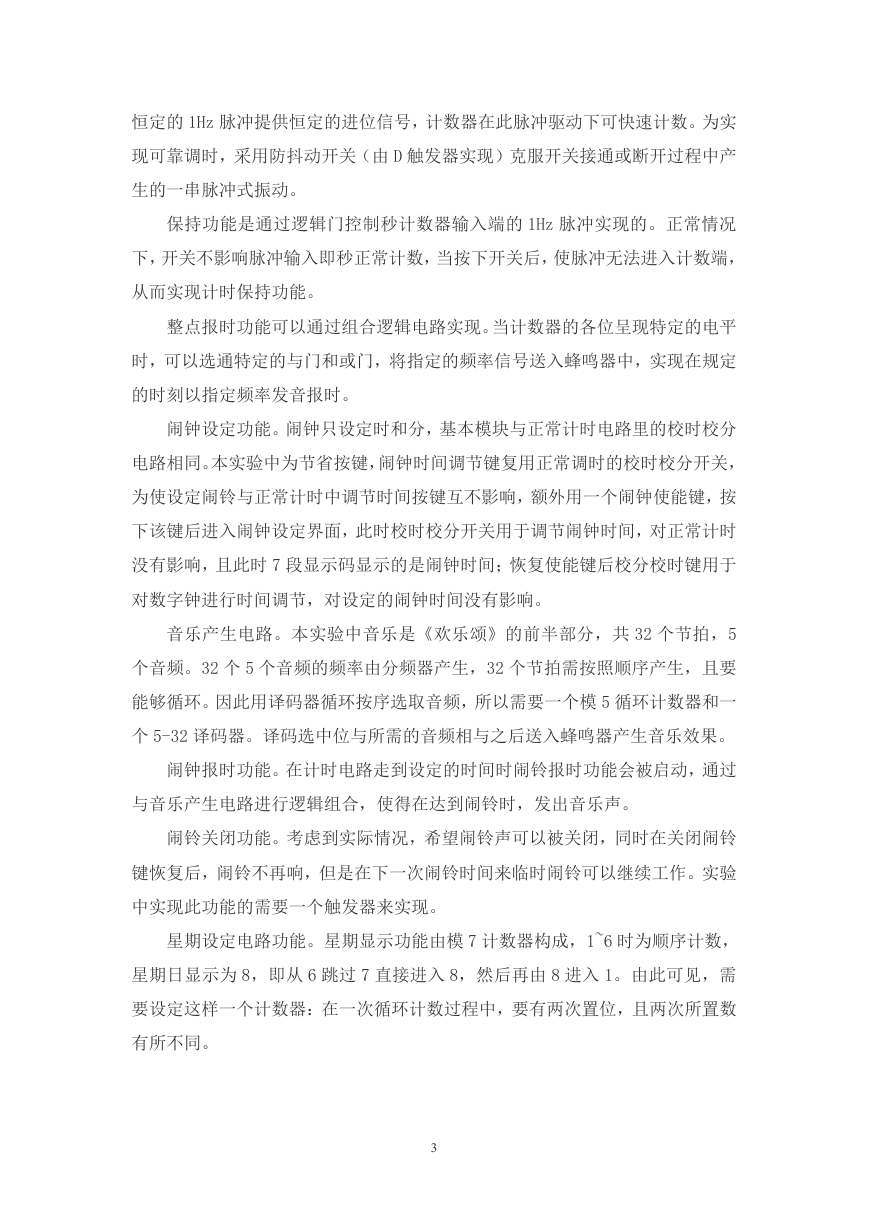

    恒定的 1Hz 脉冲提供恒定的进位信号，计数器在此脉冲驱动下可快速计数。为实 现可靠调时，采用防抖动开关（由 D 触发器实现）克服开关接通或断开过程中产 生的一串脉冲式振动。 保持功能是通过逻辑门控制秒计数器输入端的 1Hz 脉冲实现的。正常情况 下，开关不影响脉冲输入即秒正常计数，当按下开关后，使脉冲无法进入计数端， 从而实现计时保持功能。 整点报时功能可以通过组合逻辑电路实现。当计数器的各位呈现特定的电平 时，可以选通特定的与门和或门，将指定的频率信号送入蜂鸣器中，实现在规定 的时刻以指定频率发音报时。 闹钟设定功能。闹钟只设定时和分，基本模块与正常计时电路里的校时校分 电路相同。本实验中为节省按键，闹钟时间调节键复用正常调时的校时校分开关， 为使设定闹铃与正常计时中调节时间按键互不影响，额外用一个闹钟使能键，按 下该键后进入闹钟设定界面，此时校时校分开关用于调节闹钟时间，对正常计时 没有影响，且此时 7 段显示码显示的是闹钟时间；恢复使能键后校分校时键用于 对数字钟进行时间调节，对设定的闹钟时间没有影响。 音乐产生电路。本实验中音乐是《欢乐颂》的前半部分，共 32 个节拍，5 个音频。32 个 5 个音频的频率由分频器产生，32 个节拍需按照顺序产生，且要 能够循环。因此用译码器循环按序选取音频，所以需要一个模 5 循环计数器和一 个 5-32 译码器。译码选中位与所需的音频相与之后送入蜂鸣器产生音乐效果。 闹钟报时功能。在计时电路走到设定的时间时闹铃报时功能会被启动，通过 与音乐产生电路进行逻辑组合，使得在达到闹铃时，发出音乐声。 闹铃关闭功能。考虑到实际情况，希望闹铃声可以被关闭，同时在关闭闹铃 键恢复后，闹铃不再响，但是在下一次闹铃时间来临时闹铃可以继续工作。实验 中实现此功能的需要一个触发器来实现。 星期设定电路功能。星期显示功能由模 7 计数器构成，1~6 时为顺序计数， 星期日显示为 8，即从 6 跳过 7 直接进入 8，然后再由 8 进入 1。由此可见，需 要设定这样一个计数器：在一次循环计数过程中，要有两次置位，且两次所置数 有所不同。 3

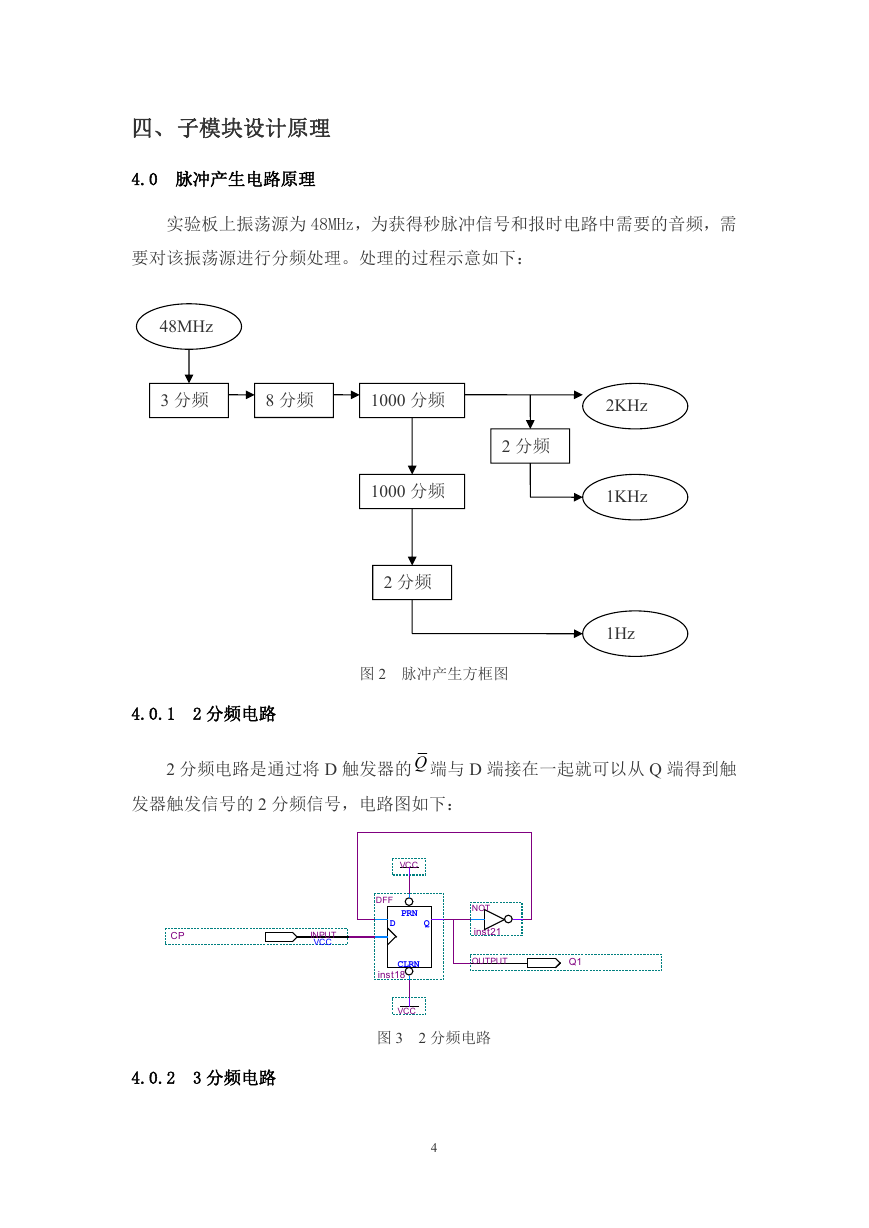

    四、子模块设计原理 4.0 脉冲产生电路原理 实验板上振荡源为 48MHz，为获得秒脉冲信号和报时电路中需要的音频，需 要对该振荡源进行分频处理。处理的过程示意如下： 48MHz 3 分频 8 分频 1000 分频 2 分频 1000 分频 2 分频 2KHz 1KHz 1Hz 图 2 脉冲产生方框图 4.0.1 2 分频电路 2 分频电路是通过将 D 触发器的Q 端与 D 端接在一起就可以从 Q 端得到触 发器触发信号的 2 分频信号，电路图如下： CP INPUT VCC 4.0.2 3 分频电路 VCC DFF D PRN Q CLRN inst18 VCC NOT inst21 OUTPUT Q1 图 3 2 分频电路 4

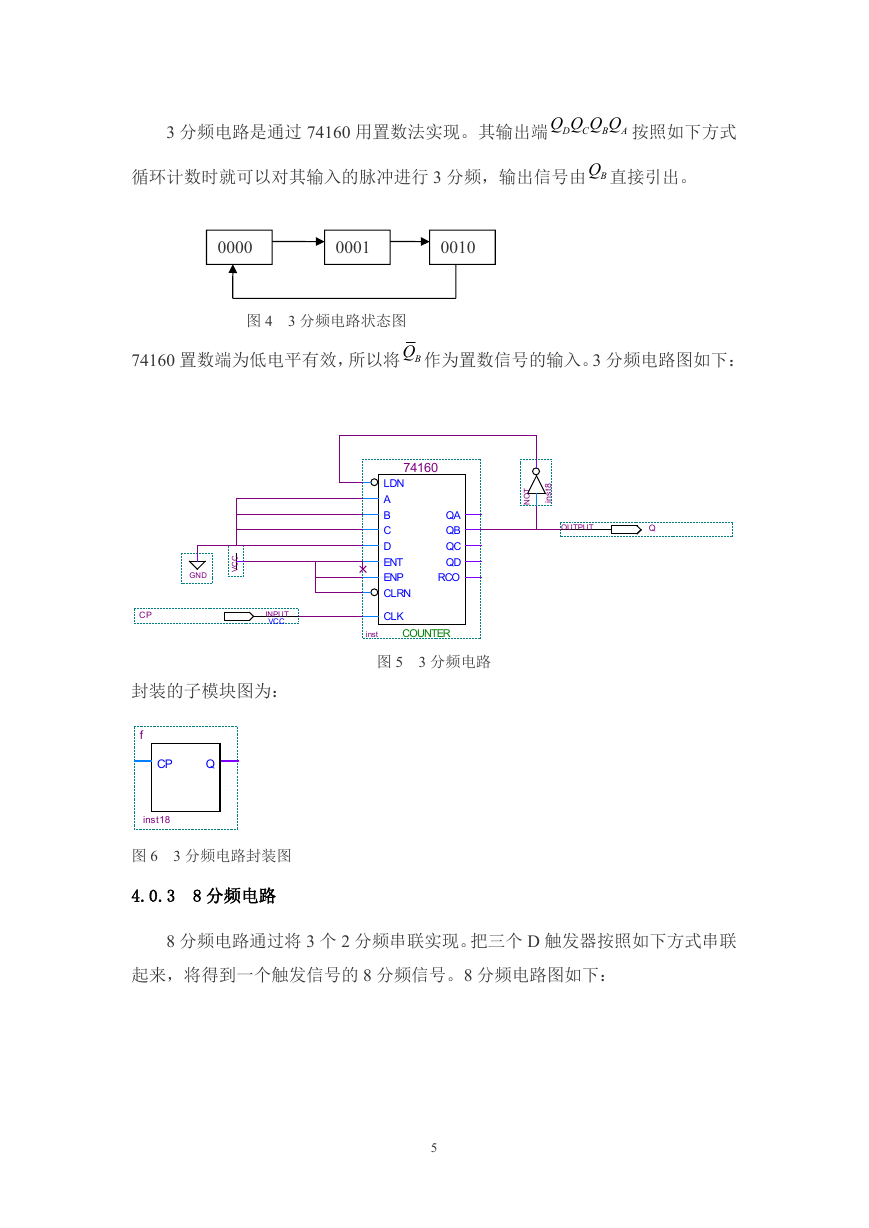

    3 分频电路是通过 74160 用置数法实现。其输出端 D C B Q Q Q Q 按照如下方式 A 循环计数时就可以对其输入的脉冲进行 3 分频，输出信号由 BQ 直接引出。 0000 0001 0010 图 4 3 分频电路状态图 74160 置数端为低电平有效，所以将 BQ 作为置数信号的输入。3 分频电路图如下： 74160 LDN A B C D ENT ENP CLRN 8 t s n i T O N OUTPUT Q QA QB QC QD RCO CLK inst COUNTER 图 5 3 分频电路 C C V GND CP INPUT VCC 封装的子模块图为： f CP Q inst18 图 6 3 分频电路封装图 4.0.3 8 分频电路 8 分频电路通过将 3 个 2 分频串联实现。把三个 D 触发器按照如下方式串联 起来，将得到一个触发信号的 8 分频信号。8 分频电路图如下： 5
