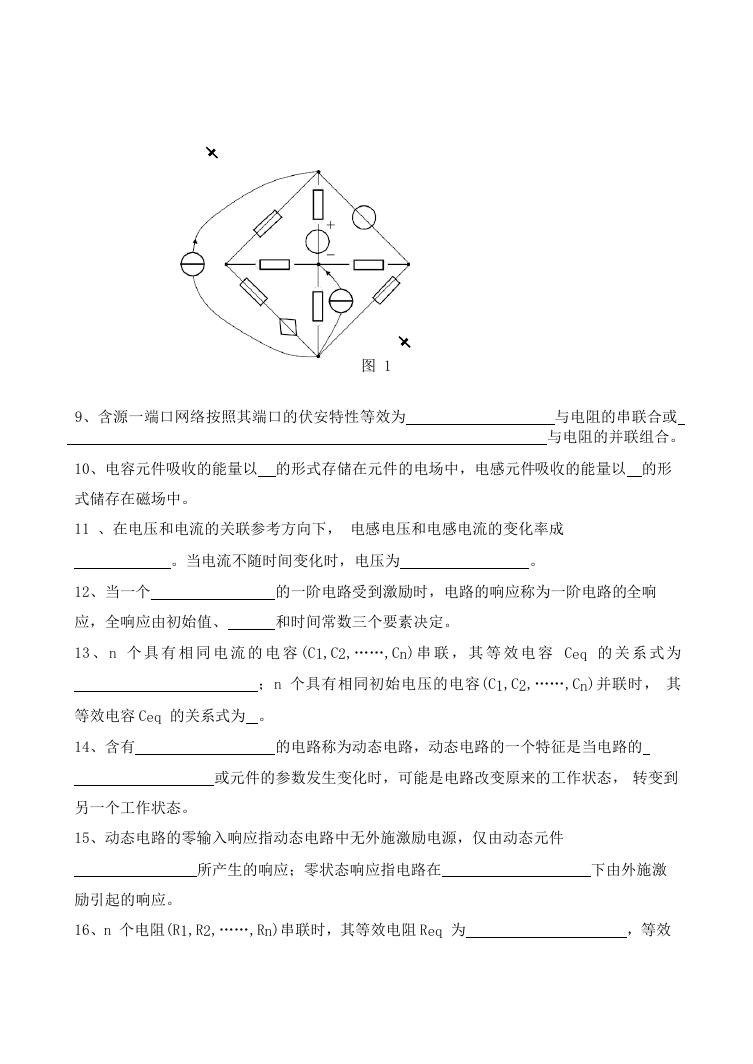

2019年重庆邮电大学电路考研真题A卷一、填空题（本大题共 20 小题，每小题 2 分，共 40 分） 1、多个电压源串联可用一个电压源等效替代，只有激励电压且极性的电压源才允许并联。 2、实际电路常借助于电压、电流完成传输电能或信号、处理信号、测量、控制、计算等功能。其中，电能或电信号的发生器称为，用电设备称为。 3、电阻元件是从实际电阻器抽象出来的模型，电阻将吸收的成或其它能量。 4、受控电压源视受控量是电压或电流可分为和转换。 5 、对于一个具有 b 条支路和 n 个节点的电路，根据 KCL 可以列出个独立方程，根据 KVL 可以列出个独立方程。 6、使用叠加定理时，原电路的功率按各分电路计算所得功率的叠加，这是因为功率是电压和电流的乘积，与激励为关系。 7、在电压和电流的关联参考方向下，电容元件的电流和电压的变化率成。当电压不随时间变化时，电流为。 8、图 1 所示电路，按电压源(独立或受控)和电阻的串联组合，电流源和电阻的并联组合作为一条支路处理，其节点数为，支路数为。

+  图 1 9、含源一端口网络按照其端口的伏安特性等效为与电阻的串联合或与电阻的并联组合。 10、电容元件吸收的能量以的形式存储在元件的电场中，电感元件吸收的能量以的形式储存在磁场中。 11 、在电压和电流的关联参考方向下，电感电压和电感电流的变化率成。当电流不随时间变化时，电压为。 12、当一个的一阶电路受到激励时，电路的响应称为一阶电路的全响应，全响应由初始值、和时间常数三个要素决定。 13 、 n 个具有相同电流的电容 (C1,C2,……,Cn)串联，其等效电容 Ceq 的关系式为；n 个具有相同初始电压的电容(C1,C2,……,Cn)并联时，其等效电容 Ceq 的关系式为。 14、含有的电路称为动态电路，动态电路的一个特征是当电路的或元件的参数发生变化时，可能是电路改变原来的工作状态，转变到另一个工作状态。 15、动态电路的零输入响应指动态电路中无外施激励电源，仅由动态元件所产生的响应；零状态响应指电路在下由外施激励引起的响应。 16、n 个电阻(R1,R2,……,Rn)串联时，其等效电阻 Req 为，等效

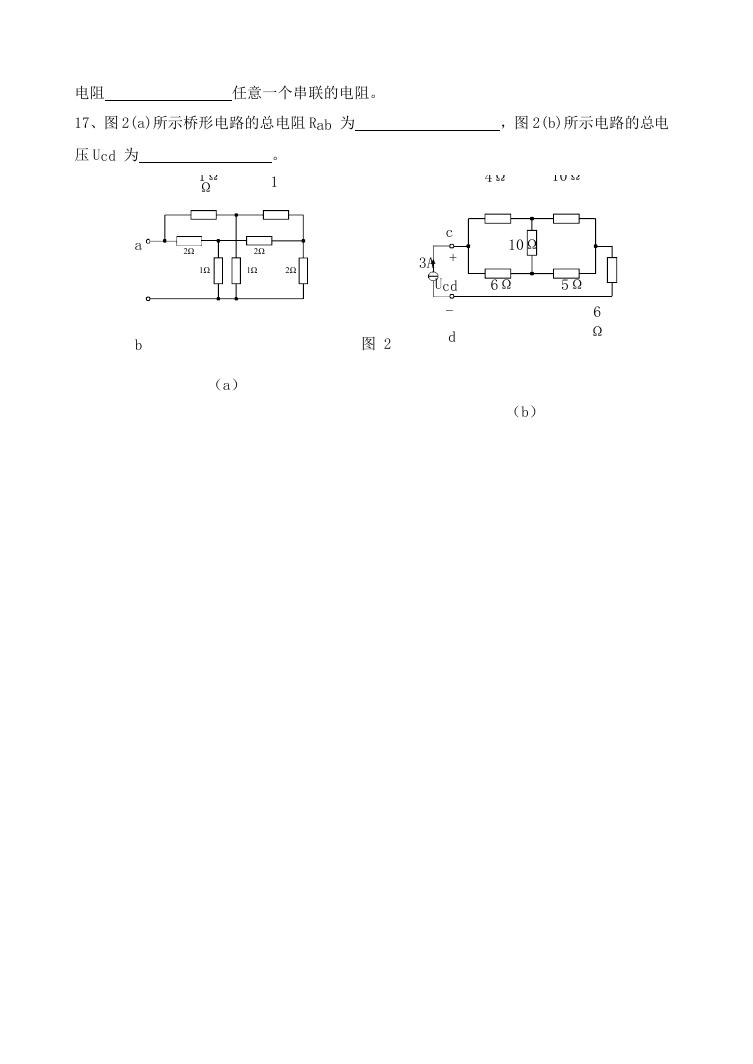

电阻任意一个串联的电阻。 17、图 2(a)所示桥形电路的总电阻 Rab 为，图 2(b)所示电路的总电压 Ucd 为。 1 1Ω Ω a b 2Ω 1Ω 2Ω 1Ω 2Ω （a） c 3A + Ucd - d 图 2 4Ω 10Ω 10Ω 6Ω 5Ω 6 Ω （b）

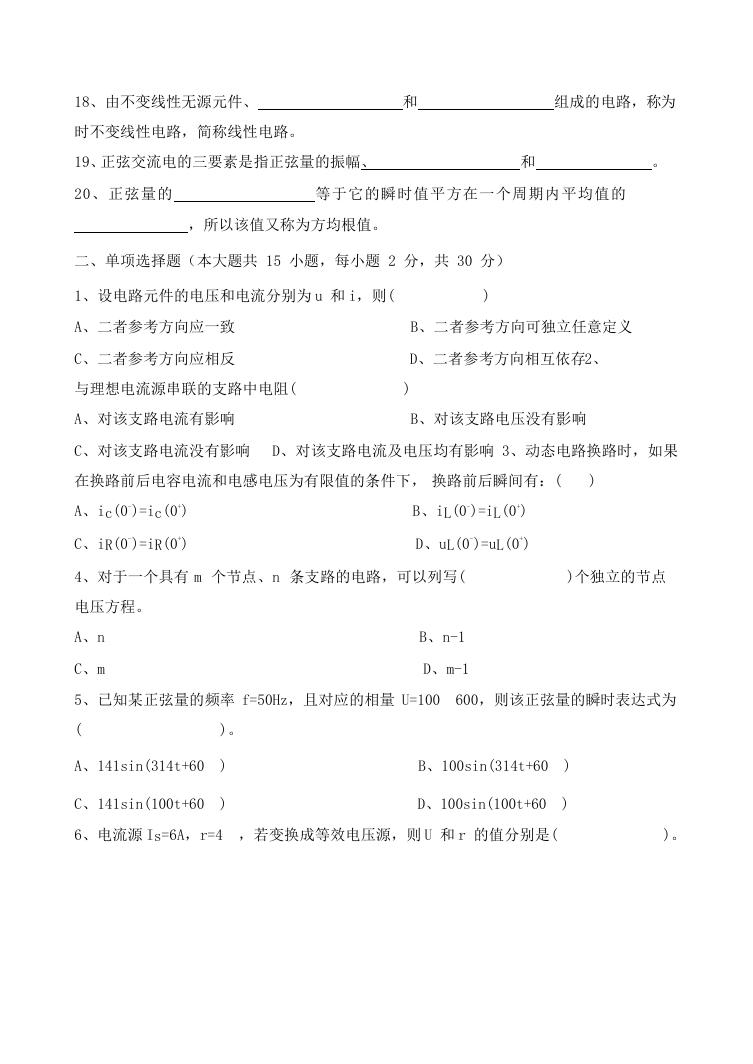

18、由不变线性无源元件、和组成的电路，称为时不变线性电路，简称线性电路。 19、正弦交流电的三要素是指正弦量的振幅、和。 20、正弦量的等于它的瞬时值平方在一个周期内平均值的，所以该值又称为方均根值。二、单项选择题（本大题共 15 小题，每小题 2 分，共 30 分） 1、设电路元件的电压和电流分别为 u 和 i，则( ) A、二者参考方向应一致 C、二者参考方向应相反 B、二者参考方向可独立任意定义 D、二者参考方向相互依存2、与理想电流源串联的支路中电阻( ) A、对该支路电流有影响 B、对该支路电压没有影响 C、对该支路电流没有影响 D、对该支路电流及电压均有影响 3、动态电路换路时，如果在换路前后电容电流和电感电压为有限值的条件下，换路前后瞬间有：( ) A、ic(0-)=ic(0+) C、iR(0-)=iR(0+) B、iL(0-)=iL(0+) D、uL(0-)=uL(0+) 4、对于一个具有 m 个节点、n 条支路的电路，可以列写( )个独立的节点电压方程。 A、n C、m B、n-1 D、m-1 5、已知某正弦量的频率 f=50Hz，且对应的相量 U=100 600，则该正弦量的瞬时表达式为 ( A、141sin(314t+60 C、141sin(100t+60 )。 ) ) B、100sin(314t+60 ) D、100sin(100t+60 ) 6、电流源 Is=6A，r=4 ，若变换成等效电压源，则 U 和 r 的值分别是( )。

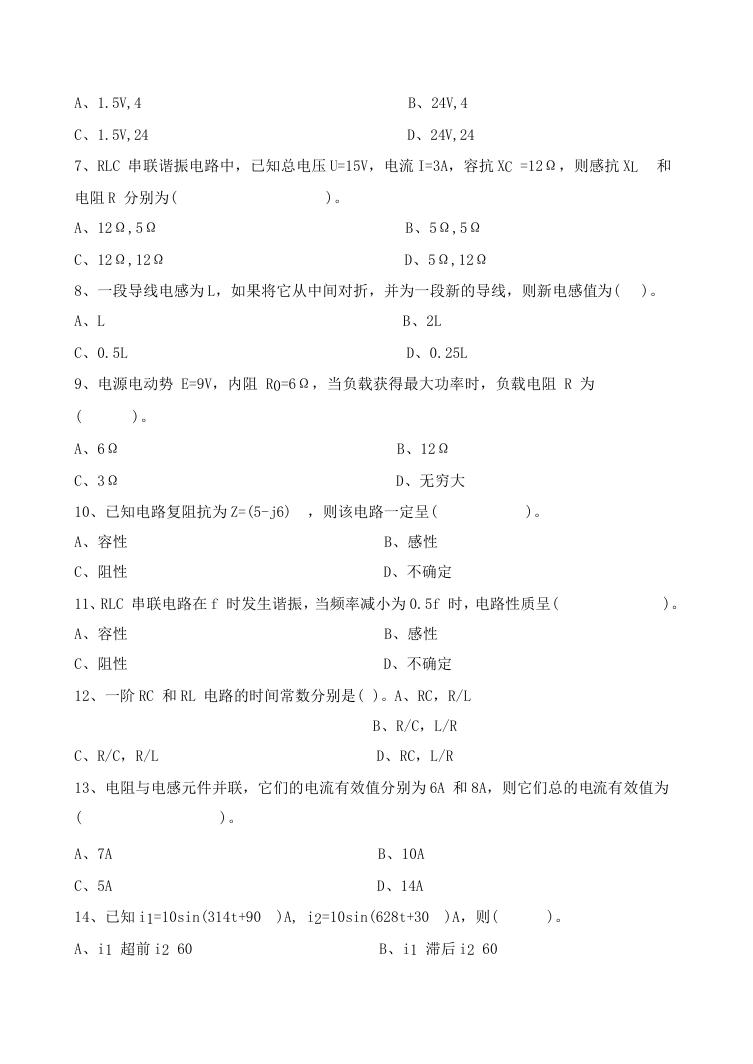

A、1.5V,4 C、1.5V,24 B、24V,4 D、24V,24 7、RLC 串联谐振电路中，已知总电压 U=15V，电流 I=3A，容抗 XC =12Ω，则感抗 XL 和电阻 R 分别为( A、12Ω,5Ω C、12Ω,12Ω )。 B、5Ω,5Ω D、5Ω,12Ω 8、一段导线电感为 L，如果将它从中间对折，并为一段新的导线，则新电感值为( )。 A、L C、0.5L B、2L D、0.25L 9、电源电动势 E=9V，内阻 R0=6Ω，当负载获得最大功率时，负载电阻 R 为 ( )。 A、6Ω C、3Ω B、12Ω D、无穷大 10、已知电路复阻抗为 Z=(5-j6) ，则该电路一定呈( )。 A、容性 C、阻性 B、感性 D、不确定 11、RLC 串联电路在 f 时发生谐振，当频率减小为 0.5f 时，电路性质呈( )。 A、容性 C、阻性 B、感性 D、不确定 12、一阶 RC 和 RL 电路的时间常数分别是( )。A、RC，R/L C、R/C，R/L B、R/C，L/R D、RC，L/R 13、电阻与电感元件并联，它们的电流有效值分别为 6A 和 8A，则它们总的电流有效值为 )。 ( A、7A C、5A B、10A D、14A 14、已知 i1=10sin(314t+90 )A, i2=10sin(628t+30 )A，则( )。 A、i1 超前 i2 60 B、i1 滞后 i2 60

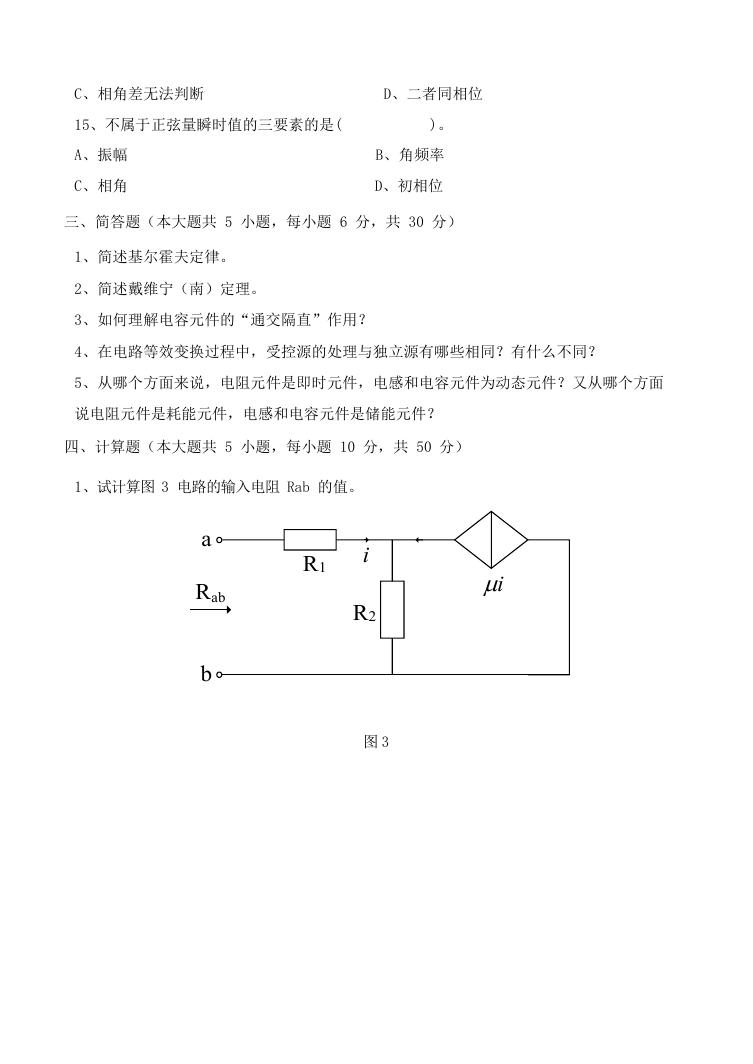

C、相角差无法判断 D、二者同相位 15、不属于正弦量瞬时值的三要素的是( )。 A、振幅 C、相角 B、角频率 D、初相位三、简答题（本大题共 5 小题，每小题 6 分，共 30 分） 1、简述基尔霍夫定律。 2、简述戴维宁（南）定理。 3、如何理解电容元件的“通交隔直”作用？ 4、在电路等效变换过程中，受控源的处理与独立源有哪些相同？有什么不同？ 5、从哪个方面来说，电阻元件是即时元件，电感和电容元件为动态元件？又从哪个方面说电阻元件是耗能元件，电感和电容元件是储能元件？四、计算题（本大题共 5 小题，每小题 10 分，共 50 分） 1、试计算图 3 电路的输入电阻 Rab 的值。 a Rab b R1 i R2 i 图 3

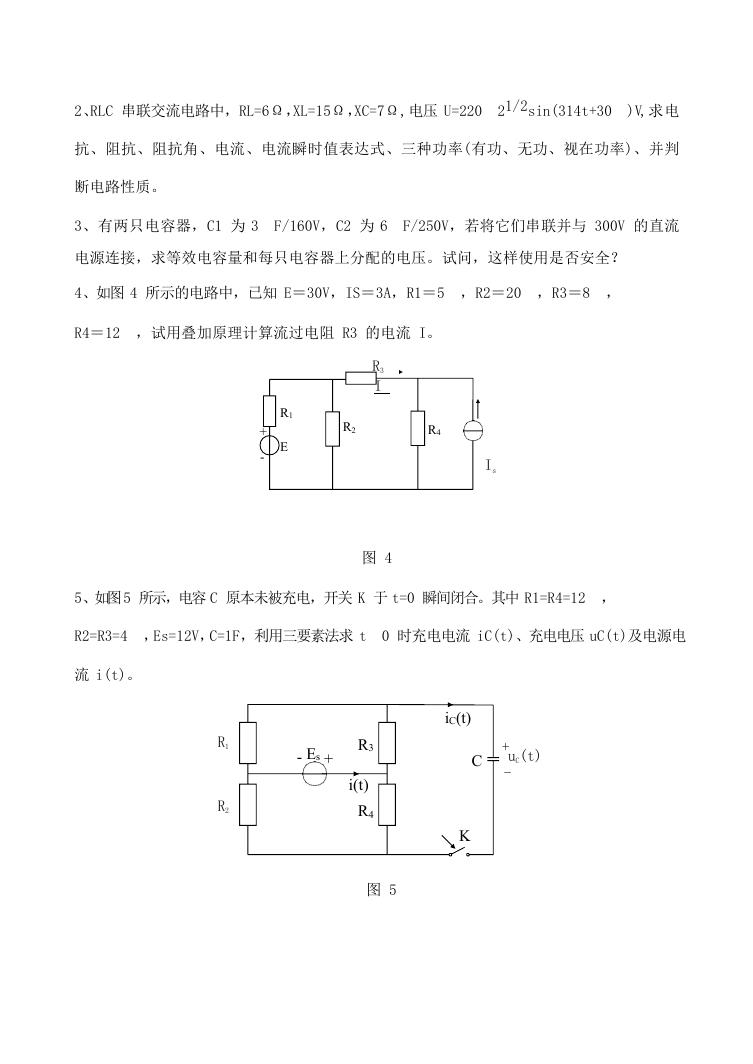

2、RLC 串联交流电路中，RL=6Ω，XL=15Ω，XC=7Ω,电压 U=220 21/2sin(314t+30 )V,求电抗、阻抗、阻抗角、电流、电流瞬时值表达式、三种功率(有功、无功、视在功率)、并判断电路性质。 3、有两只电容器，C1 为 3 F/160V，C2 为 6 F/250V，若将它们串联并与 300V 的直流电源连接，求等效电容量和每只电容器上分配的电压。试问，这样使用是否安全？ 4、如图 4 所示的电路中，已知 E＝30V，IS＝3A，R1＝5 ，R2＝20 ，R3＝8 ， R4＝12 ，试用叠加原理计算流过电阻 R3 的电流 I。 R3 I R2 R4 R1 E + - Is 图 4 5、如图 5 所示，电容 C 原本未被充电，开关 K 于 t=0 瞬间闭合。其中 R1=R4=12 ， R2=R3=4 ，Es=12V，C=1F，利用三要素法求 t 0 时充电电流 iC(t)、充电电压 uC(t)及电源电流 i(t)。 C + uC(t) - iC(t) K R1 R2 - Es + R3 i(t) R4 图 5
