摘要

1.实验线路

2.设计思想

3.功能流程图

4.结果讨论

5.源程序以及注释

参考文献

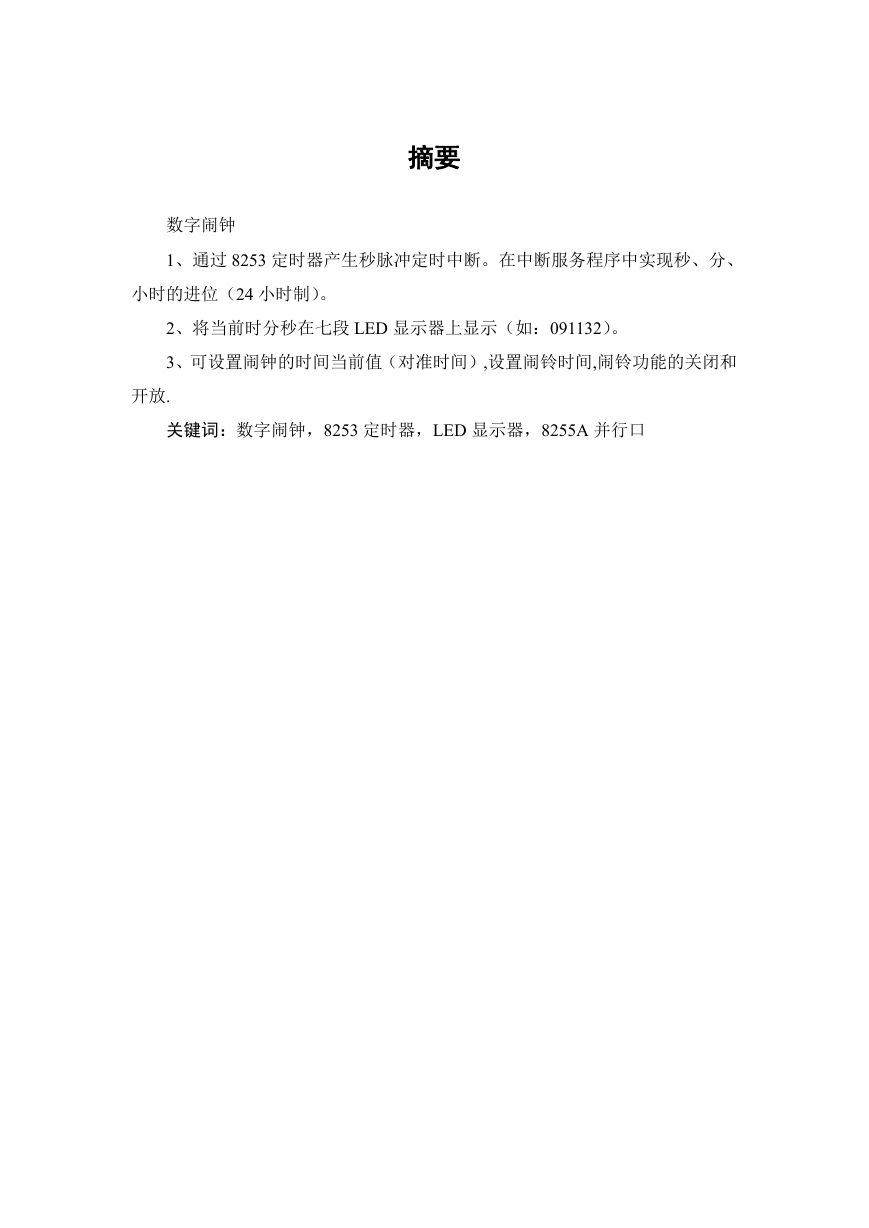

摘要数字闹钟 1、通过 8253 定时器产生秒脉冲定时中断。在中断服务程序中实现秒、分、小时的进位（24 小时制）。 2、将当前时分秒在七段 LED 显示器上显示（如：091132）。 3、可设置闹钟的时间当前值（对准时间）,设置闹铃时间,闹铃功能的关闭和开放. 关键词：数字闹钟，8253 定时器，LED 显示器，8255A 并行口

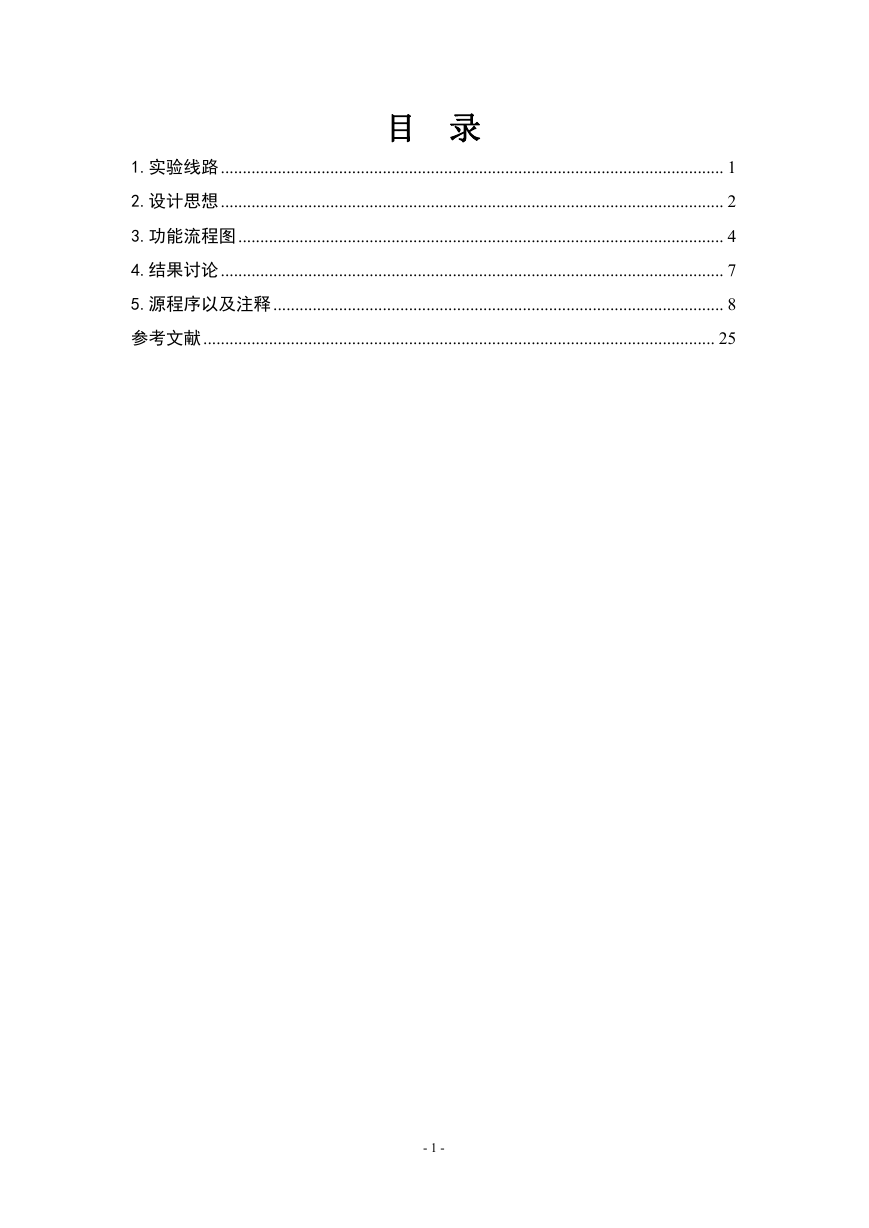

目录 1.实验线路................................................................................................................... 1 2.设计思想................................................................................................................... 2 3.功能流程图............................................................................................................... 4 4.结果讨论................................................................................................................... 7 5.源程序以及注释....................................................................................................... 8 参考文献..................................................................................................................... 25 - 1 -

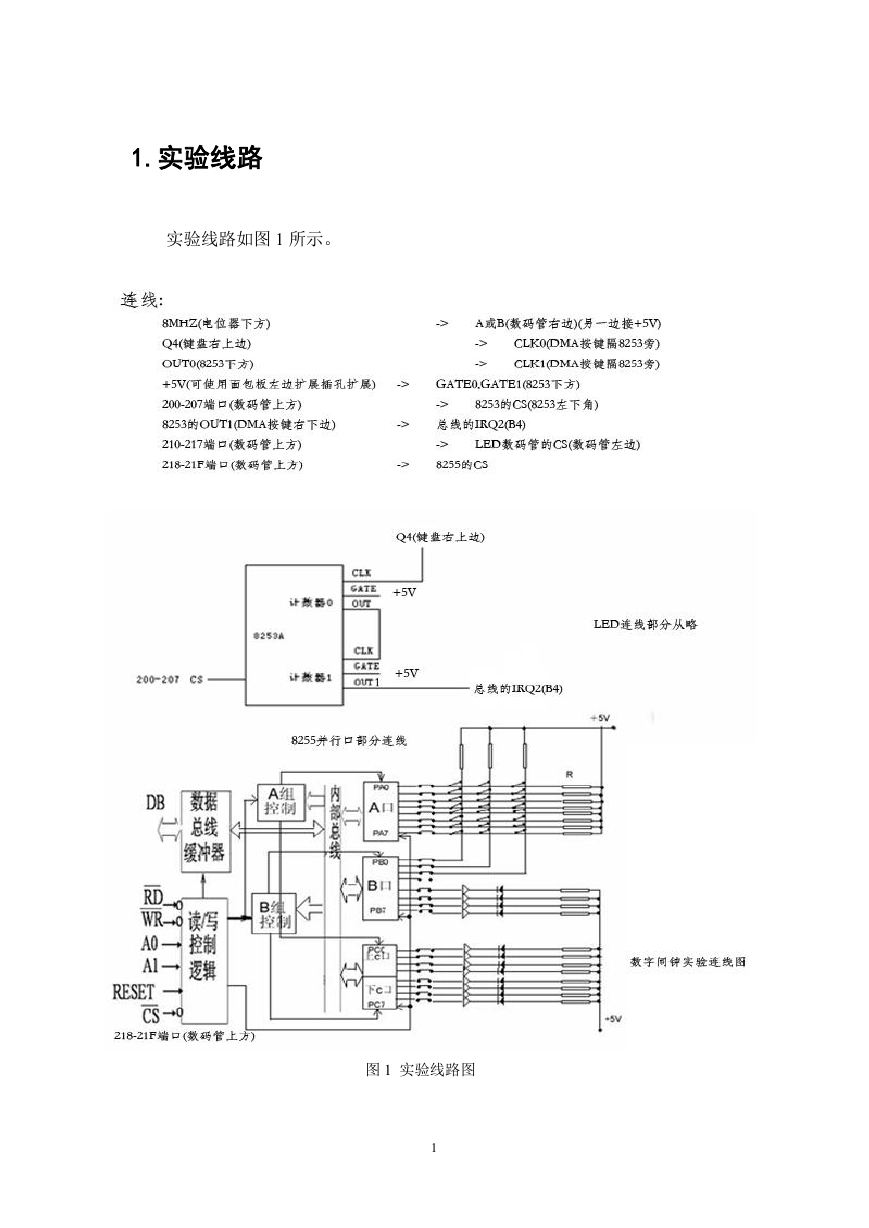

1.实验线路实验线路如图 1 所示。图 1 实验线路图 1

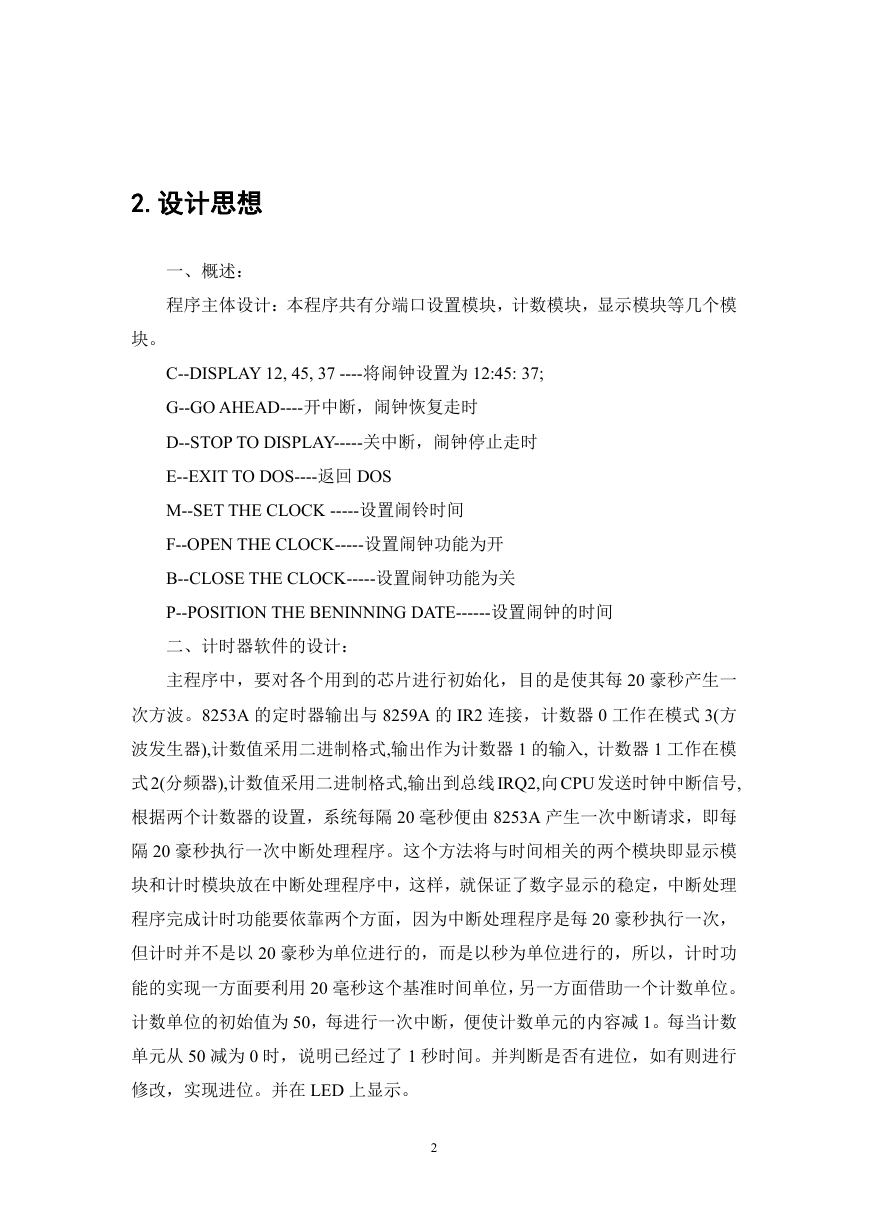

2.设计思想一、概述：程序主体设计：本程序共有分端口设置模块，计数模块，显示模块等几个模块。 C--DISPLAY 12, 45, 37 ----将闹钟设置为 12:45: 37; G--GO AHEAD----开中断，闹钟恢复走时 D--STOP TO DISPLAY-----关中断，闹钟停止走时 E--EXIT TO DOS----返回 DOS M--SET THE CLOCK -----设置闹铃时间 F--OPEN THE CLOCK-----设置闹钟功能为开 B--CLOSE THE CLOCK-----设置闹钟功能为关 P--POSITION THE BENINNING DATE------设置闹钟的时间二、计时器软件的设计：主程序中，要对各个用到的芯片进行初始化，目的是使其每 20 豪秒产生一次方波。8253A 的定时器输出与 8259A 的 IR2 连接，计数器 0 工作在模式 3(方波发生器),计数值采用二进制格式,输出作为计数器 1 的输入, 计数器 1 工作在模式2(分频器),计数值采用二进制格式,输出到总线IRQ2,向 CPU 发送时钟中断信号, 根据两个计数器的设置，系统每隔 20 毫秒便由 8253A 产生一次中断请求，即每隔 20 豪秒执行一次中断处理程序。这个方法将与时间相关的两个模块即显示模块和计时模块放在中断处理程序中，这样，就保证了数字显示的稳定，中断处理程序完成计时功能要依靠两个方面，因为中断处理程序是每 20 豪秒执行一次，但计时并不是以 20 豪秒为单位进行的，而是以秒为单位进行的，所以，计时功能的实现一方面要利用 20 毫秒这个基准时间单位，另一方面借助一个计数单位。计数单位的初始值为 50，每进行一次中断，便使计数单元的内容减 1。每当计数单元从 50 减为 0 时，说明已经过了 1 秒时间。并判断是否有进位，如有则进行修改，实现进位。并在 LED 上显示。 2

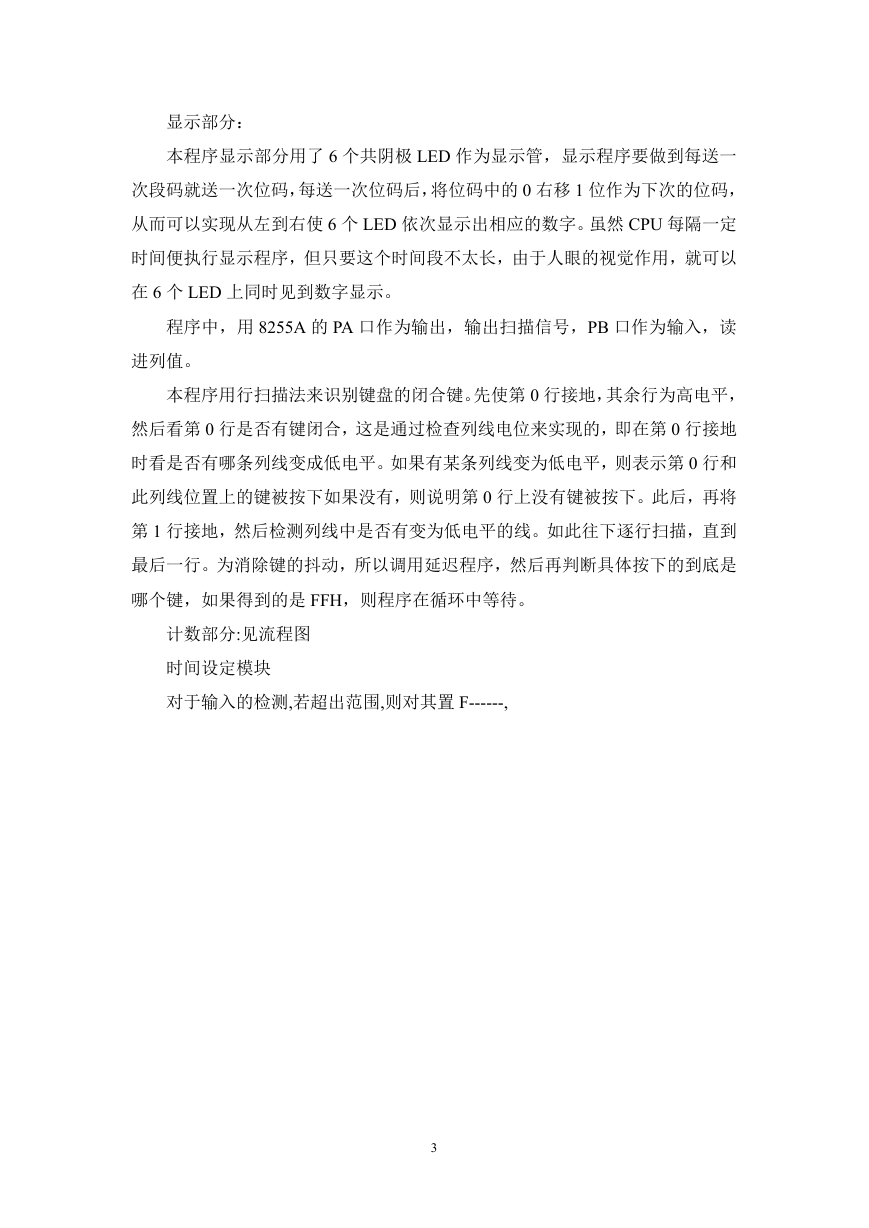

显示部分：本程序显示部分用了 6 个共阴极 LED 作为显示管，显示程序要做到每送一次段码就送一次位码，每送一次位码后，将位码中的 0 右移 1 位作为下次的位码，从而可以实现从左到右使 6 个 LED 依次显示出相应的数字。虽然 CPU 每隔一定时间便执行显示程序，但只要这个时间段不太长，由于人眼的视觉作用，就可以在 6 个 LED 上同时见到数字显示。程序中，用 8255A 的 PA 口作为输出，输出扫描信号，PB 口作为输入，读进列值。本程序用行扫描法来识别键盘的闭合键。先使第 0 行接地，其余行为高电平，然后看第 0 行是否有键闭合，这是通过检查列线电位来实现的，即在第 0 行接地时看是否有哪条列线变成低电平。如果有某条列线变为低电平，则表示第 0 行和此列线位置上的键被按下如果没有，则说明第 0 行上没有键被按下。此后，再将第 1 行接地，然后检测列线中是否有变为低电平的线。如此往下逐行扫描，直到最后一行。为消除键的抖动，所以调用延迟程序，然后再判断具体按下的到底是哪个键，如果得到的是 FFH，则程序在循环中等待。计数部分:见流程图时间设定模块对于输入的检测,若超出范围,则对其置 F------, 3

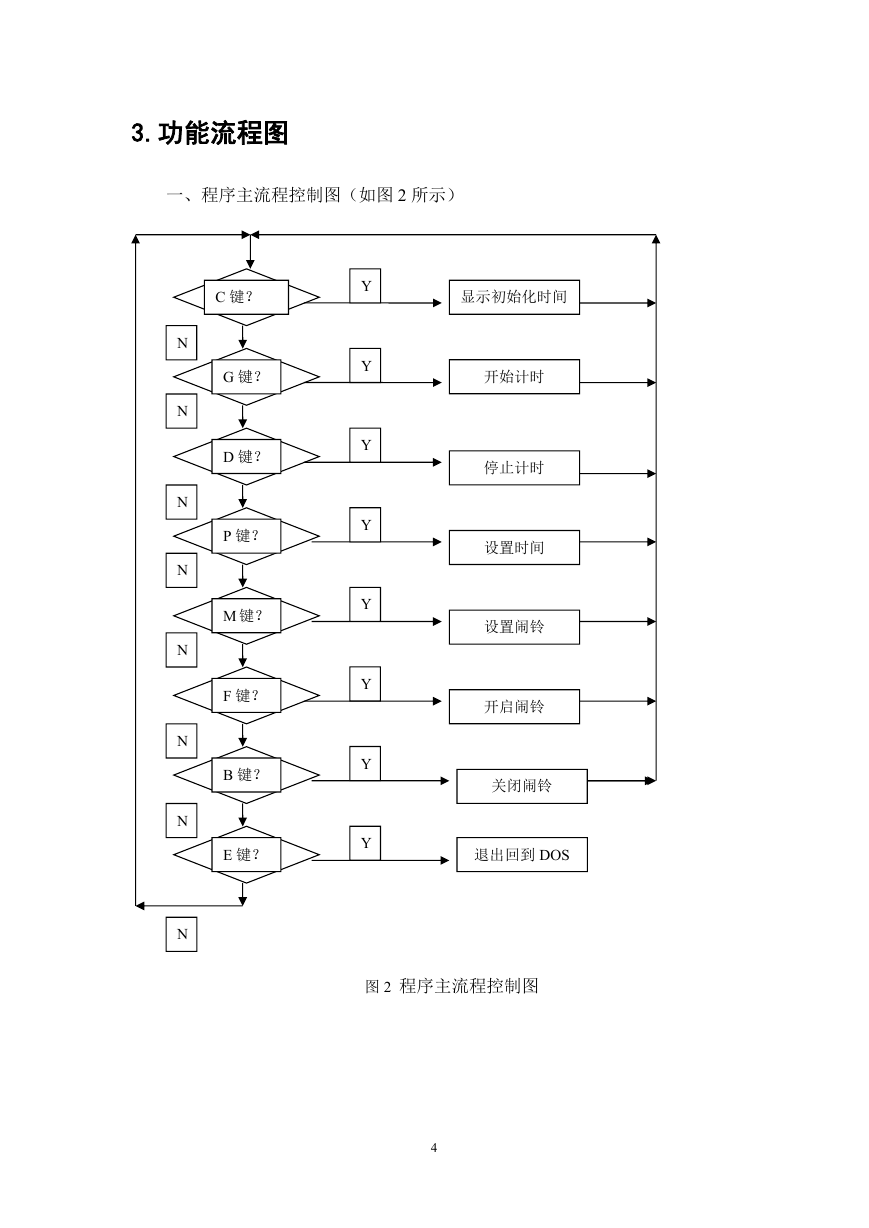

3.功能流程图一、程序主流程控制图（如图 2 所示） C 键？ G 键？ D 键？ P 键？ M 键？ F 键？ B 键？ E 键？ N N N N N N N N Y Y Y Y Y Y Y Y 显示初始化时间开始计时停止计时设置时间设置闹铃开启闹铃关闭闹铃退出回到 DOS 图 2 程序主流程控制图 4

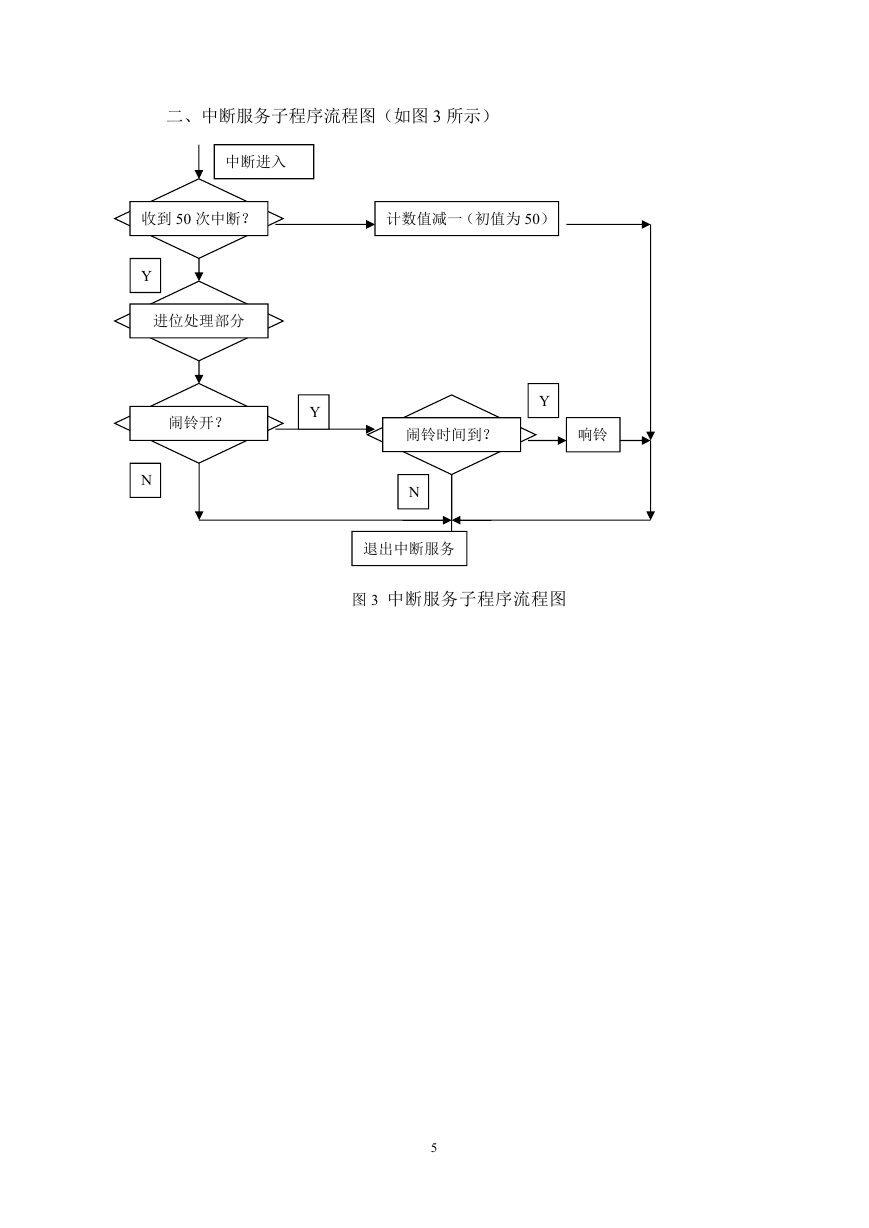

二、中断服务子程序流程图（如图 3 所示）中断进入收到 50 次中断？计数值减一（初值为 50） Y N 进位处理部分闹铃开？ Y Y 闹铃时间到？响铃 N 退出中断服务图 3 中断服务子程序流程图图 5

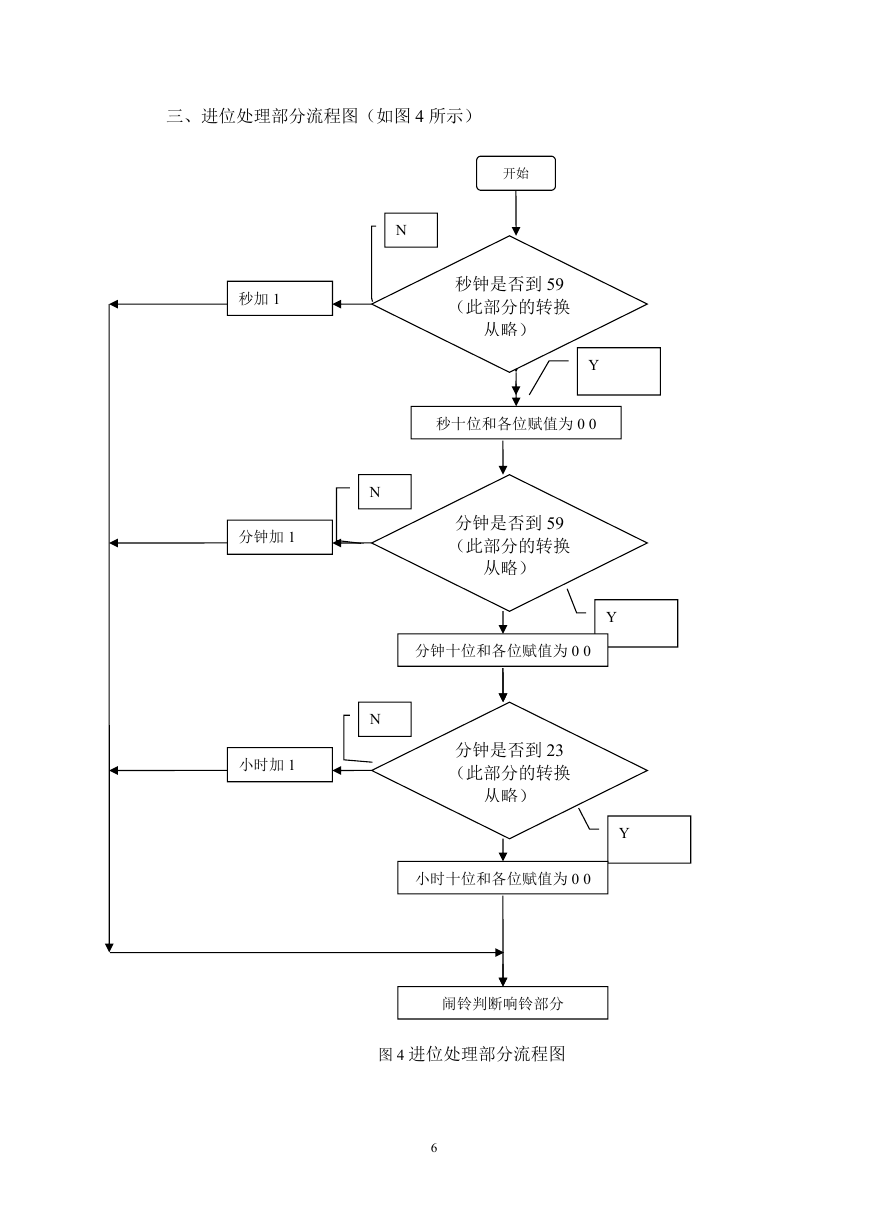

三、进位处理部分流程图（如图 4 所示）秒加 1 分钟加 1 小时加 1 开始 N 秒钟是否到 59 （此部分的转换从略） Y 秒十位和各位赋值为 0 0 N N 分钟是否到 59 （此部分的转换从略） Y Y 分钟十位和各位赋值为 0 0 分钟是否到 23 （此部分的转换从略）小时十位和各位赋值为 0 0 闹铃判断响铃部分图 4 进位处理部分流程图 6
