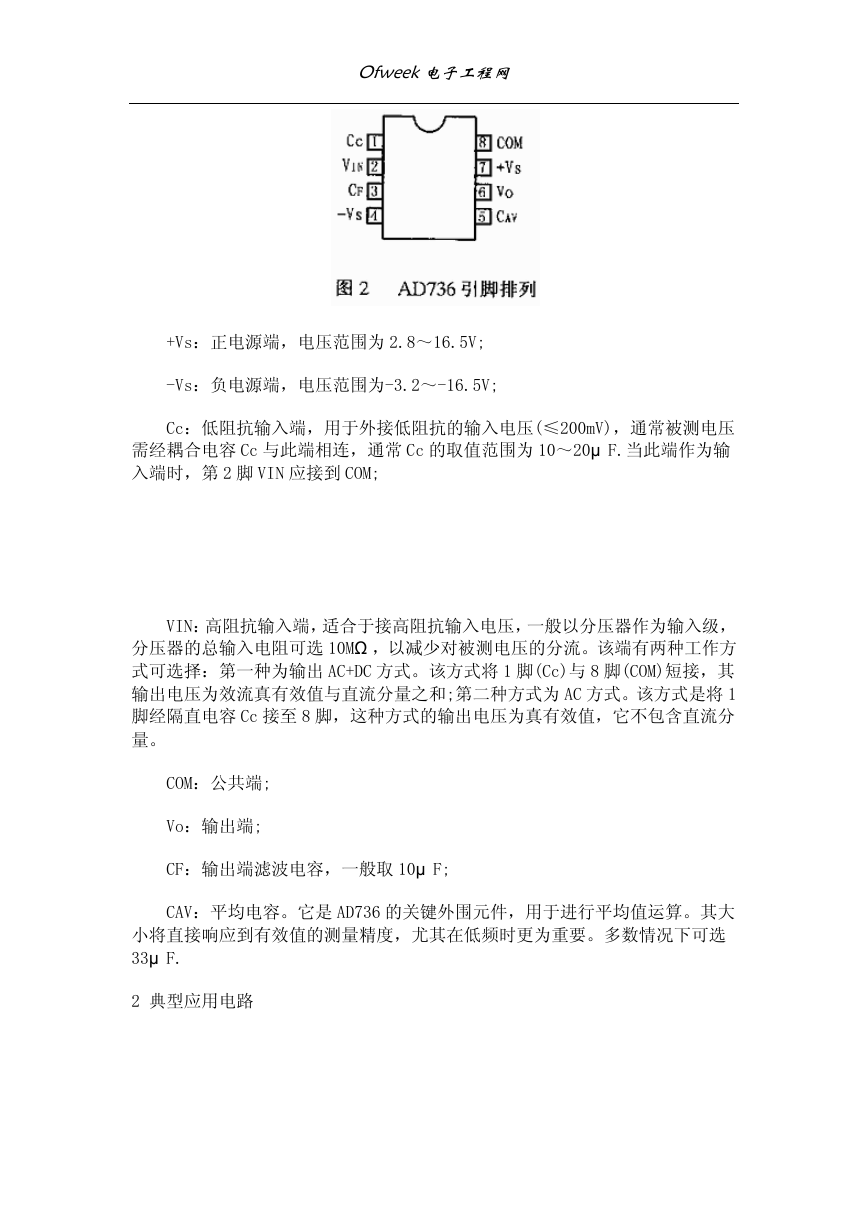

Ofweek电子工程网 AC/DC 转换器 AD736 的工作原理及其应用 随着集成电路的迅速发展,近年来出现了各种真有效值 AC/DC 转换器。美 国 AD 公司的 AD736 是其中非常典型的一种。 在科学实际和生产实践中,会遇到大量的非正弦波。传统测量仪表采用的是 平均值转换法来对其进行测量,但这种方法存在着较大的理论误差。为了实现对 交流信号电压有效值的精密测量,并使之不受被测波形的限制,可以采用真有效 值转换技术,即不通过平均折算而是直接将交流信号的有效值按比例转换为直流 信号。为了适应现代电子测量的需要,目前测量交流电压真有效值(RMS)的万用 表得到了迅速的发展。交流电压的真有效值是通过电路对输入交流电压进行“平 方→求平均值→开平方”的运算而得到的。真有效值仪表的最大优点是能够精确 测量各种电压波形的有效值,而不必考虑被测波形的参数以及失真。 AD736 是经过激光修正的单片精密真有效值 AC/DC 转换器。其主要特点是准 确度高、灵敏性好(满量程为 200mVRMS)、测量速率快、频率特性好(工作频率范 围可达 0~460kHz)、输入阻抗高、输出阻抗低、电源范围宽且功耗低最大的电 源工作电流为 200μ A.用它来测量正弦波电压的综合误差不超过±3%. 1 工作原理及管脚功能 AD736 的内部框图如图 1 所示。它主要由输入放大器、全波整流器、有效值 单元(又称有效值芯子 RMS CORE)、偏置电路、输出放大器等组成。芯片的 2 脚 为被测信号 VIN 输入端,工作时,被测信号电压加到输入放大器的同相输入端, 而输出电压经全波整流后送到 RMS 单元并将其转换成代表真有效值的直流电压, 然后再通过输出放大器的 Vo 端输出。偏置电路的作用是为芯片内部各单元电路 提供合适的偏置电压。 AD736 采用双列直插式 8 脚封装,其管脚排列如图 2 所示。各管脚的功能如 下:
Ofweek电子工程网 +Vs:正电源端,电压范围为 2.8~16.5V; -Vs:负电源端,电压范围为-3.2~-16.5V; Cc:低阻抗输入端,用于外接低阻抗的输入电压(≤200mV),通常被测电压 需经耦合电容 Cc 与此端相连,通常 Cc 的取值范围为 10~20μ F.当此端作为输 入端时,第 2 脚 VIN 应接到 COM; VIN:高阻抗输入端,适合于接高阻抗输入电压,一般以分压器作为输入级, 分压器的总输入电阻可选 10MΩ ,以减少对被测电压的分流。该端有两种工作方 式可选择:第一种为输出 AC+DC 方式。该方式将 1 脚(Cc)与 8 脚(COM)短接,其 输出电压为效流真有效值与直流分量之和;第二种方式为 AC 方式。该方式是将 1 脚经隔直电容 Cc 接至 8 脚,这种方式的输出电压为真有效值,它不包含直流分 量。 COM:公共端; Vo:输出端; CF:输出端滤波电容,一般取 10μ F; CAV:平均电容。它是 AD736 的关键外围元件,用于进行平均值运算。其大 小将直接响应到有效值的测量精度,尤其在低频时更为重要。多数情况下可选 33μ F. 2 典型应用电路

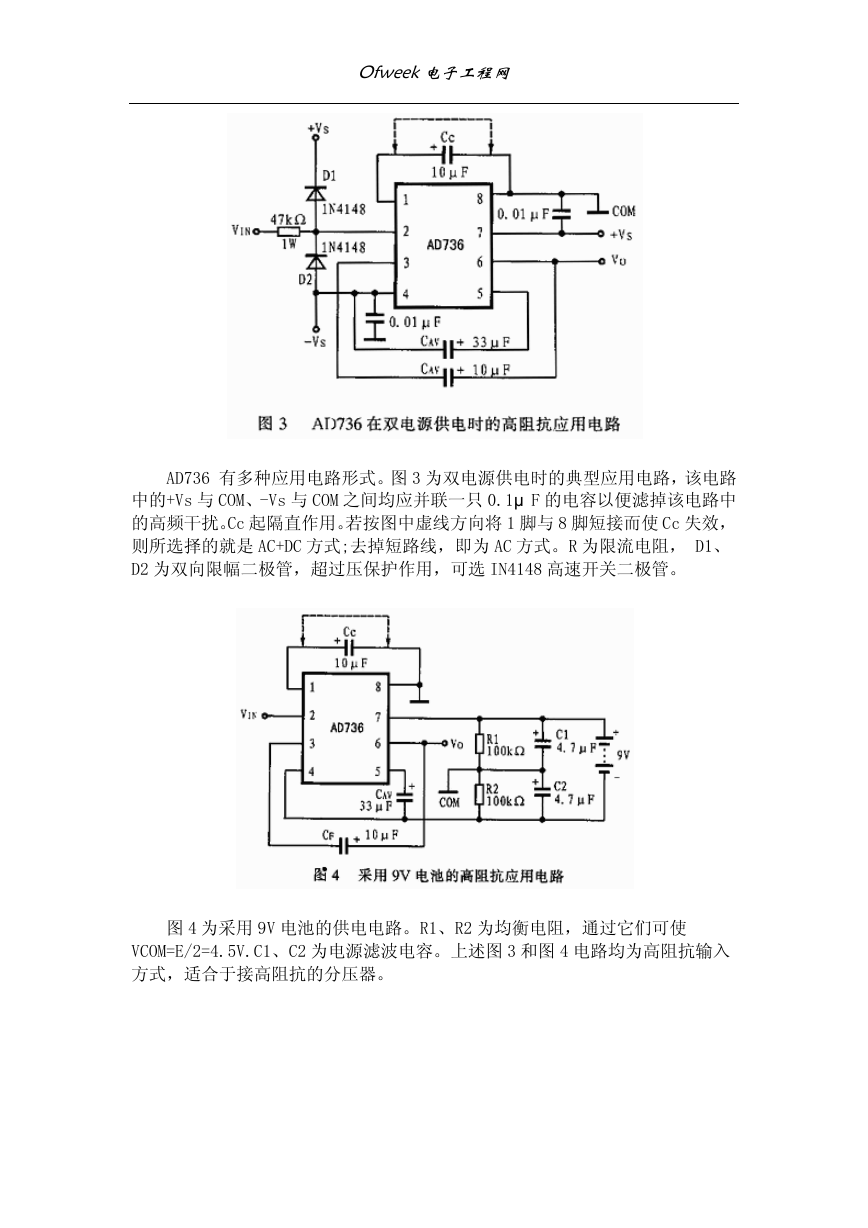

Ofweek电子工程网 AD736 有多种应用电路形式。图 3 为双电源供电时的典型应用电路,该电路 中的+Vs 与 COM、-Vs 与 COM 之间均应并联一只 0.1μ F 的电容以便滤掉该电路中 的高频干扰。Cc 起隔直作用。若按图中虚线方向将 1 脚与 8 脚短接而使 Cc 失效, 则所选择的就是 AC+DC 方式;去掉短路线,即为 AC 方式。R 为限流电阻, D1、 D2 为双向限幅二极管,超过压保护作用,可选 IN4148 高速开关二极管。 图 4 为采用 9V 电池的供电电路。R1、R2 为均衡电阻,通过它们可使 VCOM=E/2=4.5V.C1、C2 为电源滤波电容。上述图 3 和图 4 电路均为高阻抗输入 方式,适合于接高阻抗的分压器。

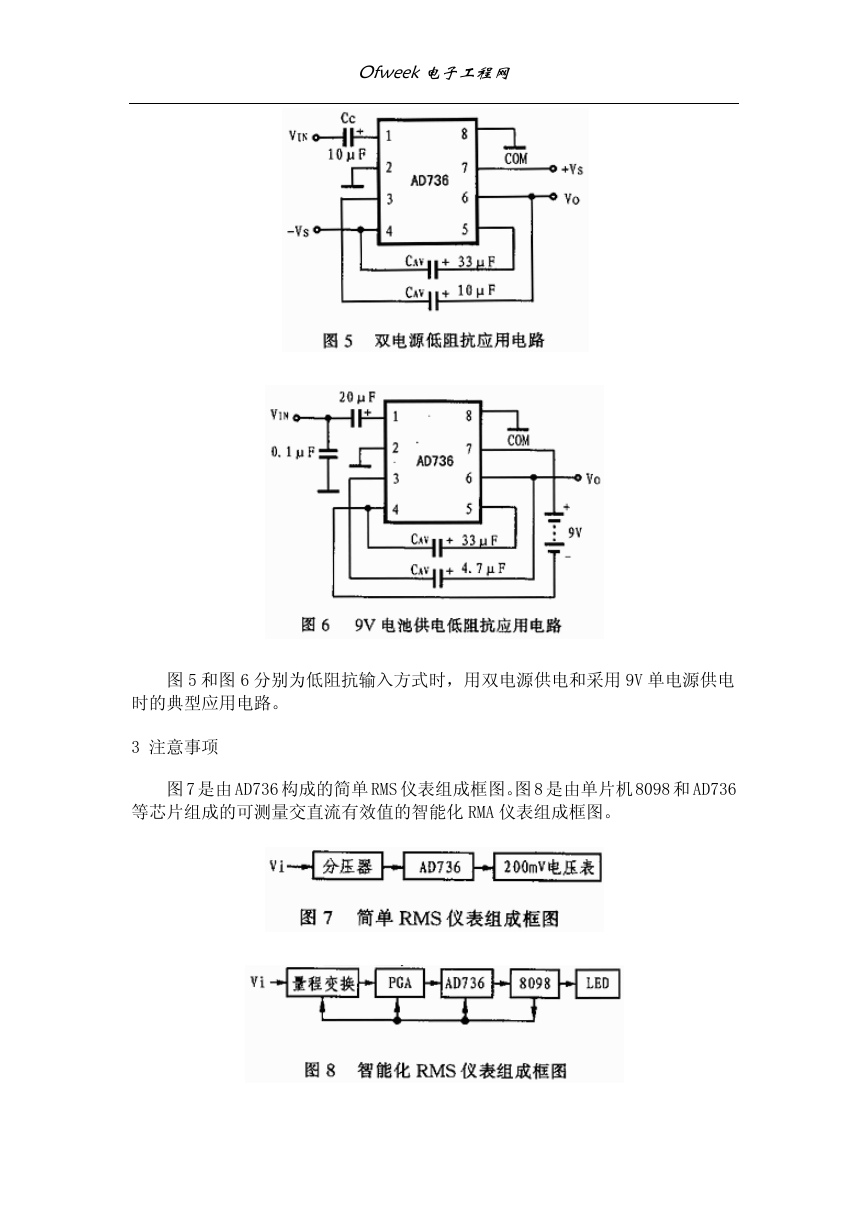

Ofweek电子工程网 图 5 和图 6 分别为低阻抗输入方式时,用双电源供电和采用 9V 单电源供电 时的典型应用电路。 3 注意事项 图 7 是由 AD736 构成的简单 RMS 仪表组成框图。图 8 是由单片机 8098 和 AD736 等芯片组成的可测量交直流有效值的智能化 RMA 仪表组成框图。

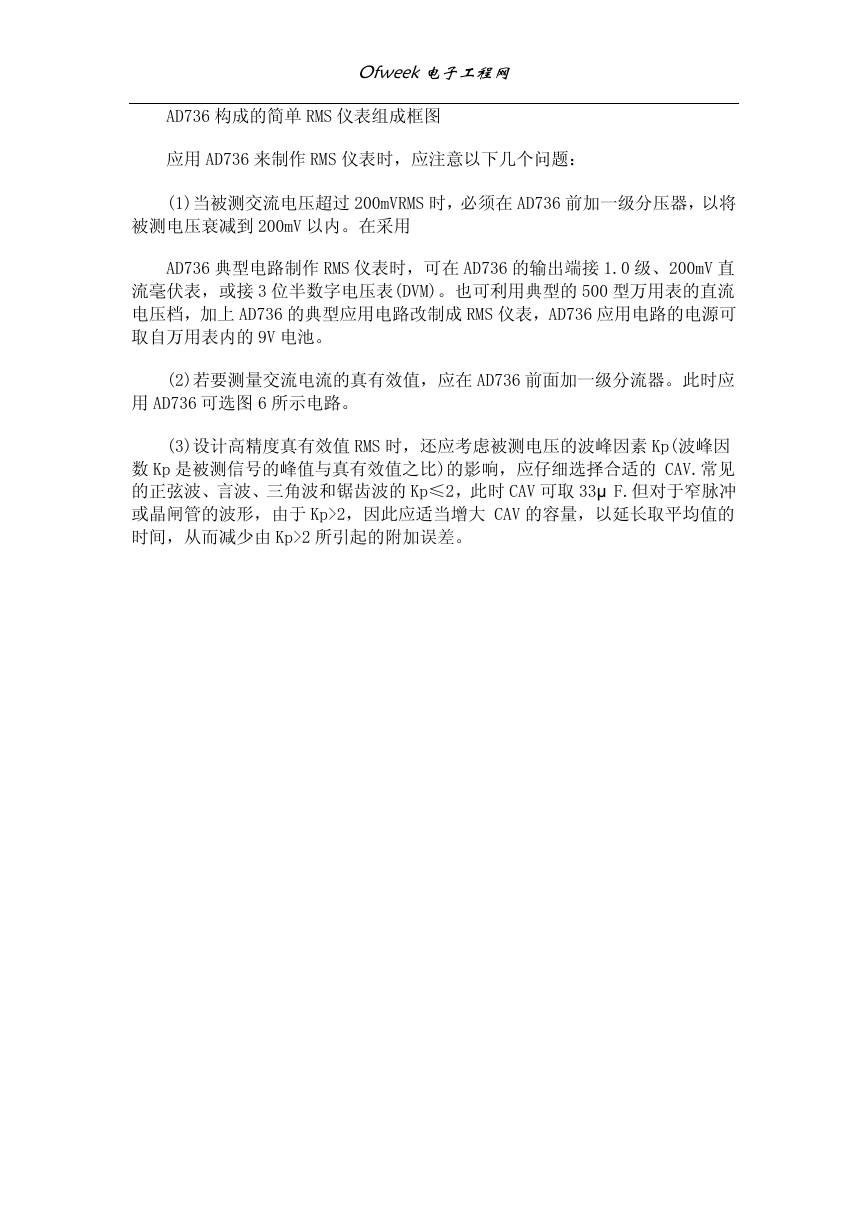

AD736 构成的简单 RMS 仪表组成框图 Ofweek电子工程网 应用 AD736 来制作 RMS 仪表时,应注意以下几个问题: (1)当被测交流电压超过 200mVRMS 时,必须在 AD736 前加一级分压器,以将 被测电压衰减到 200mV 以内。在采用 AD736 典型电路制作 RMS 仪表时,可在 AD736 的输出端接 1.0 级、200mV 直 流毫伏表,或接 3 位半数字电压表(DVM)。也可利用典型的 500 型万用表的直流 电压档,加上 AD736 的典型应用电路改制成 RMS 仪表,AD736 应用电路的电源可 取自万用表内的 9V 电池。 (2)若要测量交流电流的真有效值,应在 AD736 前面加一级分流器。此时应 用 AD736 可选图 6 所示电路。 (3)设计高精度真有效值 RMS 时,还应考虑被测电压的波峰因素 Kp(波峰因 数 Kp 是被测信号的峰值与真有效值之比)的影响,应仔细选择合适的 CAV.常见 的正弦波、言波、三角波和锯齿波的 Kp≤2,此时 CAV 可取 33μ F.但对于窄脉冲 或晶闸管的波形,由于 Kp>2,因此应适当增大 CAV 的容量,以延长取平均值的 时间,从而减少由 Kp>2 所引起的附加误差。
