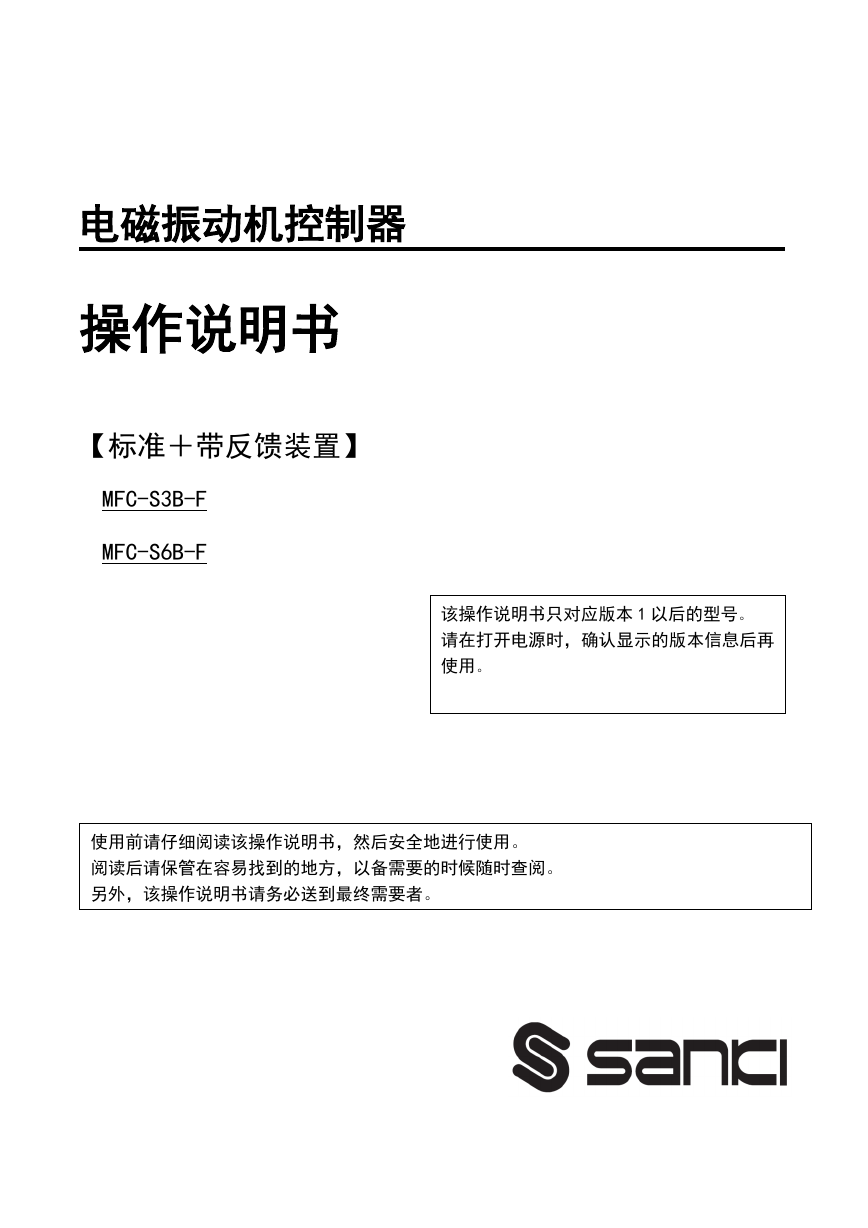

电磁振动机控制器操作说明书【标准＋带反馈装置】 MFC-S3B-F MFC-S6B-F 该操作说明书只对应版本 1 以后的型号。请在打开电源时，确认显示的版本信息后再使用。使用前请仔细阅读该操作说明书，然后安全地进行使用。阅读后请保管在容易找到的地方，以备需要的时候随时查阅。另外，该操作说明书请务必送到最终需要者。

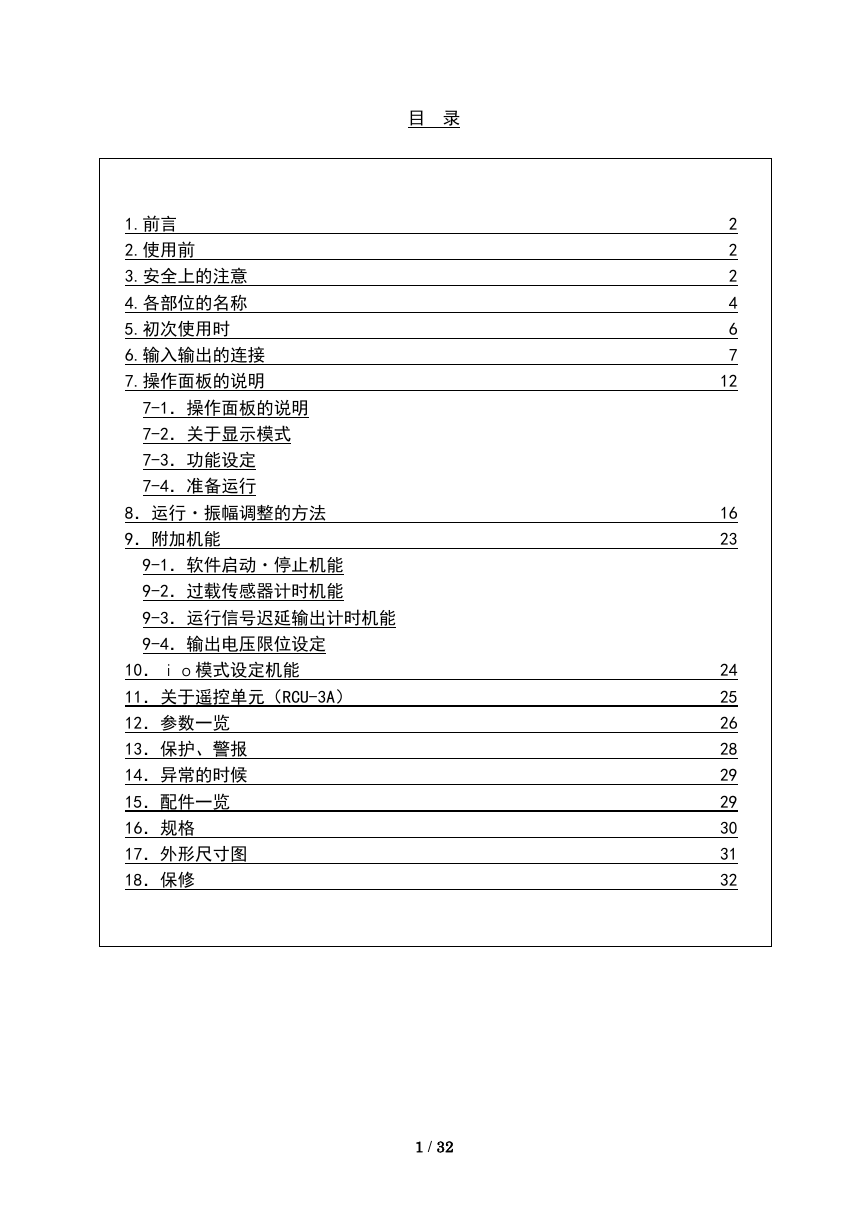

目录 1.前言 2 2.使用前 2 3.安全上的注意 2 4.各部位的名称 4 5.初次使用时 6 6.输入输出的连接 7 7.操作面板的说明 12 7-1．操作面板的说明 7-2．关于显示模式 7-3．功能设定 7-4．准备运行 8．运行・振幅调整的方法 16 9．附加机能 23 9-1．软件启动・停止机能 9-2．过载传感器计时机能 9-3．运行信号迟延输出计时机能 9-4．输出电压限位设定 10．ｉｏ模式设定机能 24 11．关于遥控单元（RCU-3A） 25 12．参数一览 26 13．保护、警报 28 14．异常的时候 29 15．配件一览 29 16．规格 30 17．外形尺寸图 31 18．保修 32 1 / 32

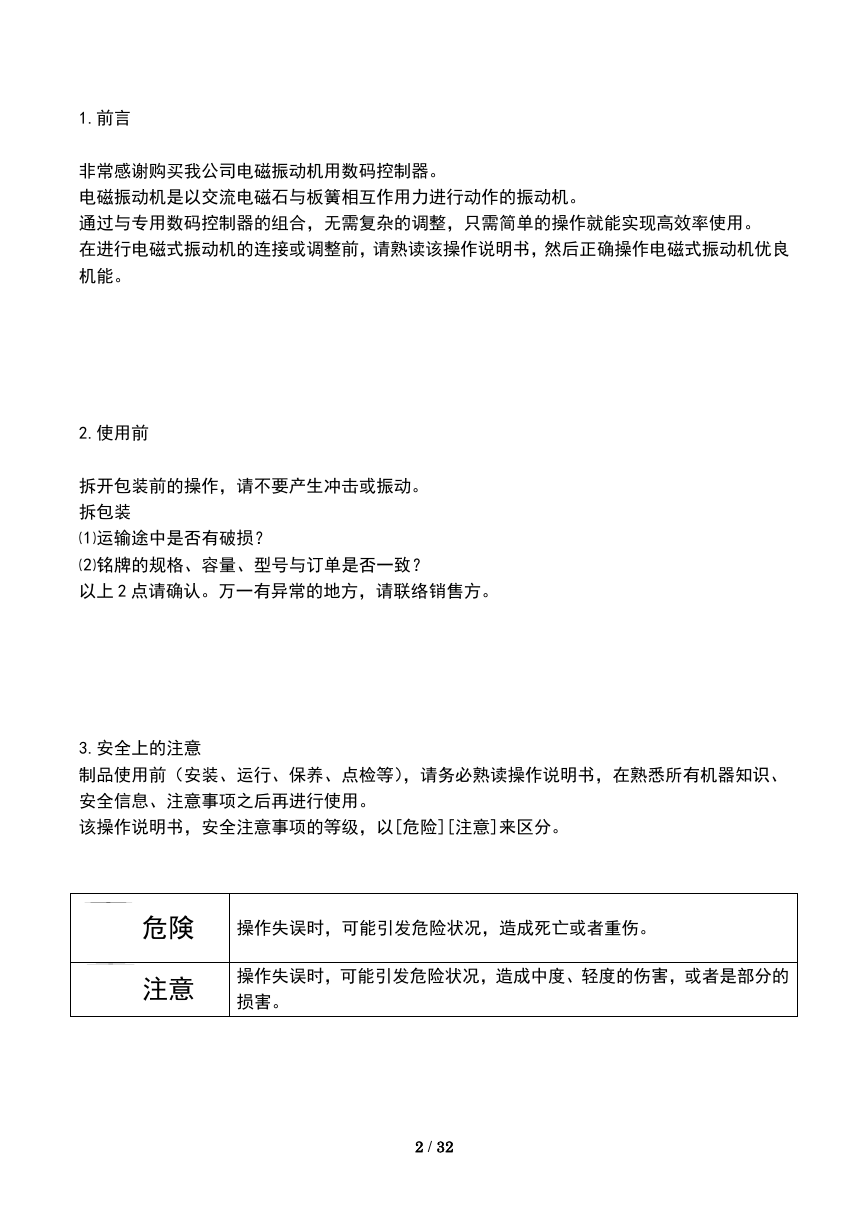

1.前言非常感谢购买我公司电磁振动机用数码控制器。电磁振动机是以交流电磁石与板簧相互作用力进行动作的振动机。通过与专用数码控制器的组合，无需复杂的调整，只需简单的操作就能实现高效率使用。在进行电磁式振动机的连接或调整前，请熟读该操作说明书，然后正确操作电磁式振动机优良机能。 2.使用前拆开包装前的操作，请不要产生冲击或振动。拆包装 ⑴运输途中是否有破损？ ⑵铭牌的规格、容量、型号与订单是否一致？以上 2 点请确认。万一有异常的地方，请联络销售方。 3.安全上的注意制品使用前（安装、运行、保养、点检等），请务必熟读操作说明书，在熟悉所有机器知识、安全信息、注意事项之后再进行使用。该操作说明书，安全注意事项的等级，以[危险][注意]来区分。危険操作失误时，可能引发危险状况，造成死亡或者重伤。注意操作失误时，可能引发危险状况，造成中度、轻度的伤害，或者是部分的损害。 2 / 32

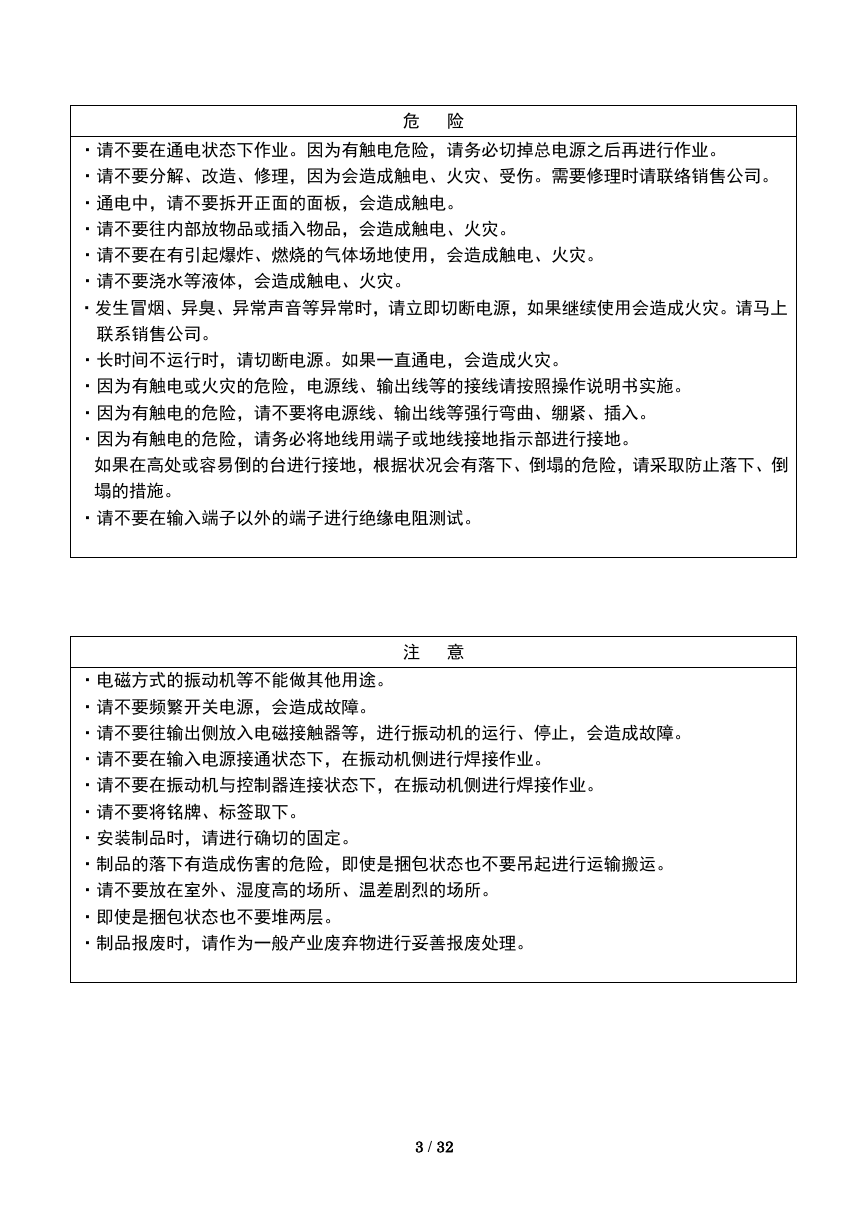

・请不要在通电状态下作业。因为有触电危险，请务必切掉总电源之后再进行作业。・请不要分解、改造、修理，因为会造成触电、火灾、受伤。需要修理时请联络销售公司。危险・通电中，请不要拆开正面的面板，会造成触电。・请不要往内部放物品或插入物品，会造成触电、火灾。・请不要在有引起爆炸、燃烧的气体场地使用，会造成触电、火灾。・请不要浇水等液体，会造成触电、火灾。・发生冒烟、异臭、异常声音等异常时，请立即切断电源，如果继续使用会造成火灾。请马上联系销售公司。・长时间不运行时，请切断电源。如果一直通电，会造成火灾。・因为有触电或火灾的危险，电源线、输出线等的接线请按照操作说明书实施。・因为有触电的危险，请不要将电源线、输出线等强行弯曲、绷紧、插入。・因为有触电的危险，请务必将地线用端子或地线接地指示部进行接地。如果在高处或容易倒的台进行接地，根据状况会有落下、倒塌的危险，请采取防止落下、倒塌的措施。・请不要在输入端子以外的端子进行绝缘电阻测试。・电磁方式的振动机等不能做其他用途。・请不要频繁开关电源，会造成故障。注意・请不要往输出侧放入电磁接触器等，进行振动机的运行、停止，会造成故障。・请不要在输入电源接通状态下，在振动机侧进行焊接作业。・请不要在振动机与控制器连接状态下，在振动机侧进行焊接作业。・请不要将铭牌、标签取下。・安装制品时，请进行确切的固定。・制品的落下有造成伤害的危险，即使是捆包状态也不要吊起进行运输搬运。・请不要放在室外、湿度高的场所、温差剧烈的场所。・即使是捆包状态也不要堆两层。・制品报废时，请作为一般产业废弃物进行妥善报废处理。 3 / 32

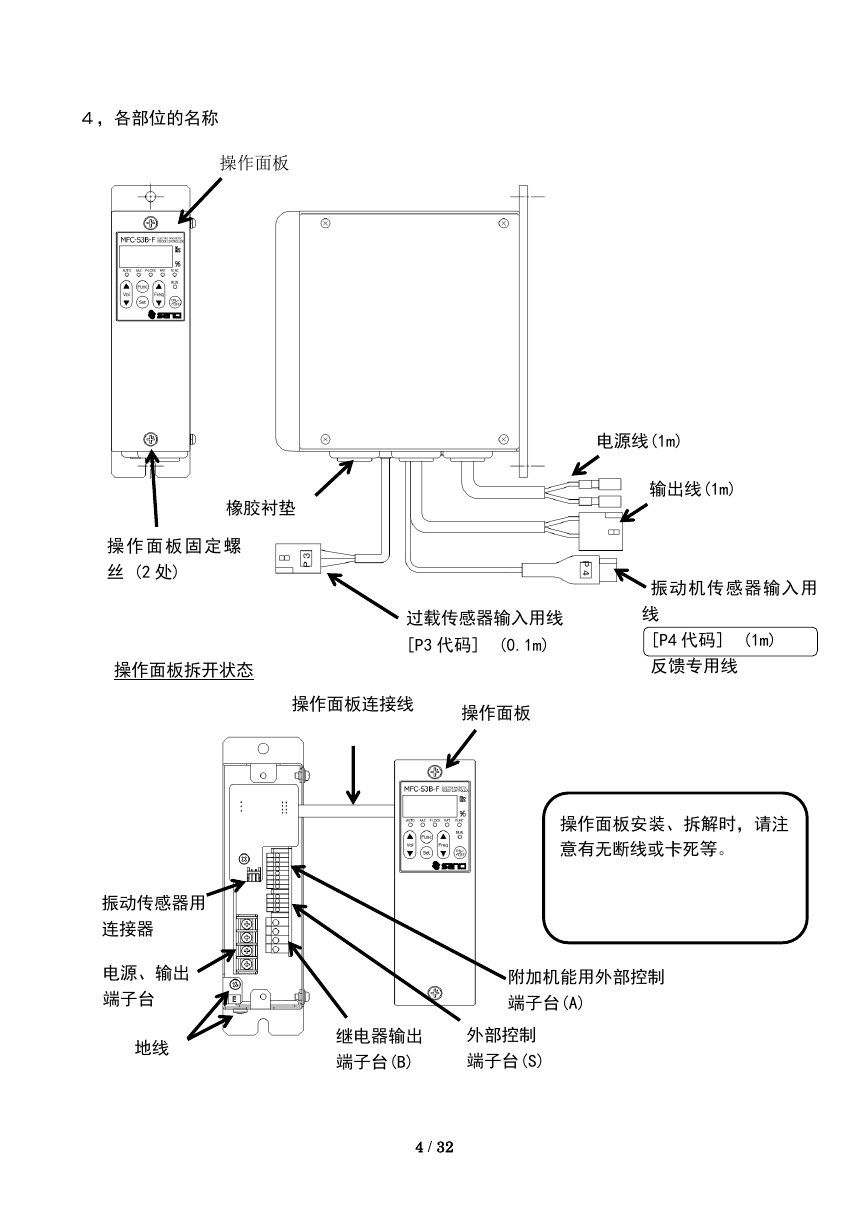

４，各部位的名称操作面板橡胶衬垫操作面板固定螺丝 (2 处) 操作面板拆开状态电源线(1m) 输出线(1m) 过载传感器输入用线 [P3 代码] (0.1m) 振动机传感器输入用线 [P4 代码] (1m) 反馈专用线操作面板连接线操作面板操作面板安装、拆解时，请注意有无断线或卡死等。振动传感器用连接器电源、输出端子台地线附加机能用外部控制端子台(A) 继电器输出端子台(B) 外部控制端子台(S) 4 / 32

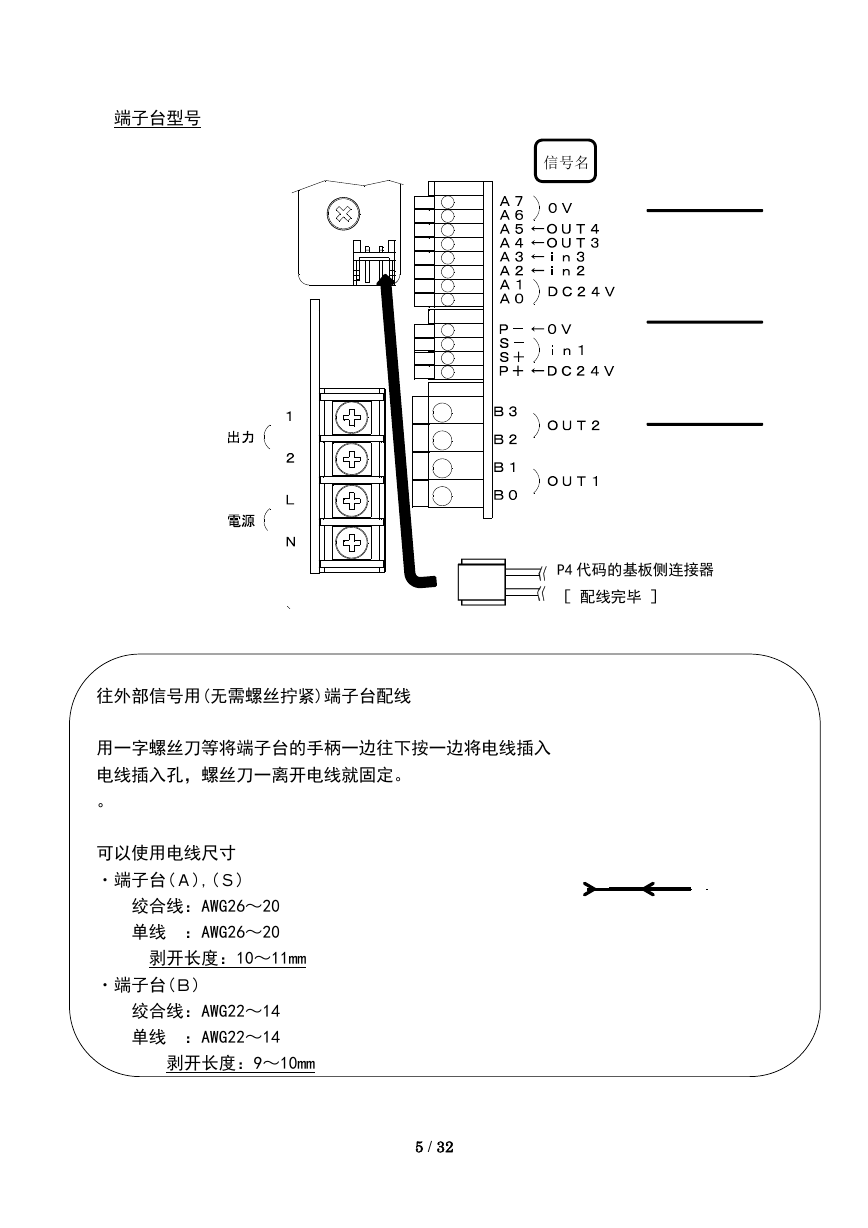

端子台型号信号名 P4 代码的基板侧连接器［配线完毕］往外部信号用(无需螺丝拧紧)端子台配线用一字螺丝刀等将端子台的手柄一边往下按一边将电线插入电线插入孔，螺丝刀一离开电线就固定。。可以使用电线尺寸・端子台(Ａ),(Ｓ) 绞合线：AWG26～20 单线：AWG26～20 剥开长度：10～11mm ・端子台(Ｂ) 绞合线：AWG22～14 单线：AWG22～14 剥开长度：9～10mm 5 / 32

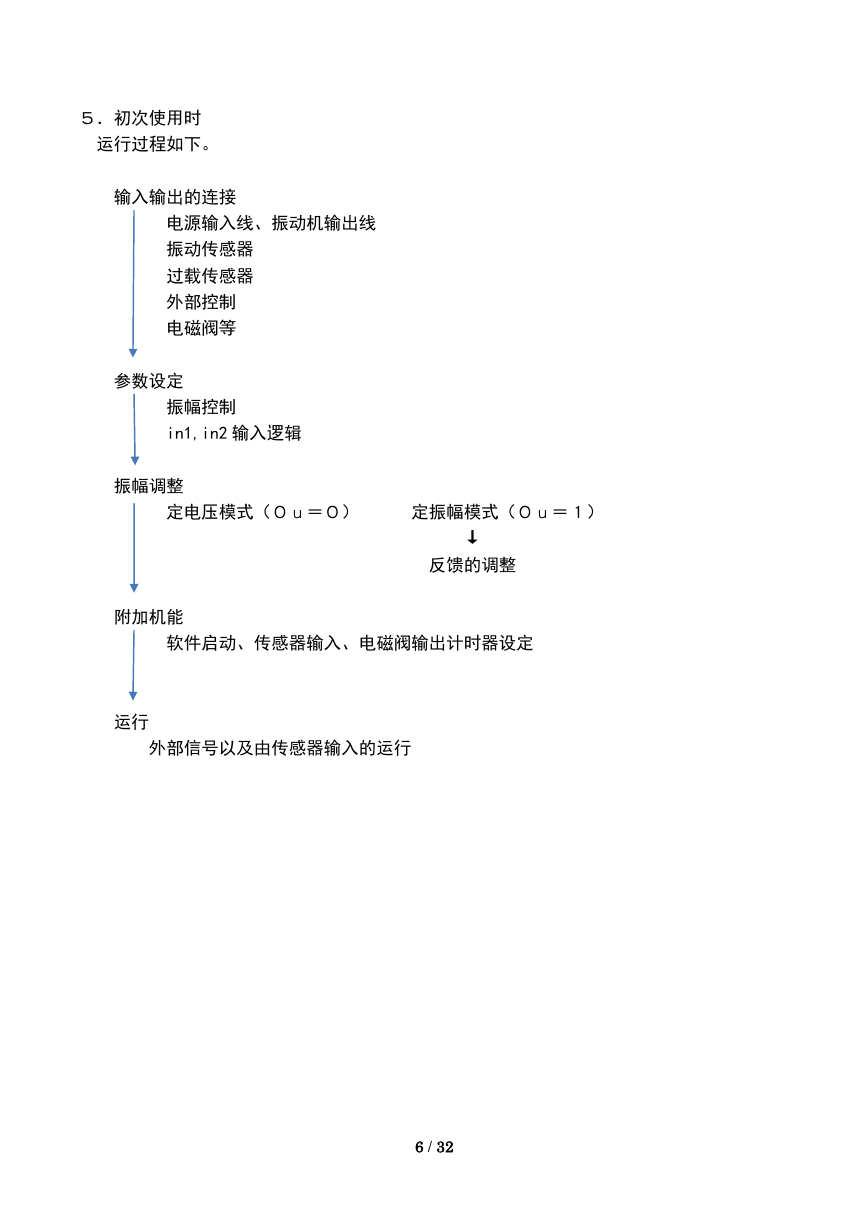

５．初次使用时运行过程如下。输入输出的连接电源输入线、振动机输出线振动传感器过载传感器外部控制电磁阀等参数设定振幅控制 in1,in2 输入逻辑振幅调整定电压模式（０ｕ＝０）定振幅模式（０ｕ＝１） ↓ 反馈的调整附加机能软件启动、传感器输入、电磁阀输出计时器设定运行外部信号以及由传感器输入的运行 6 / 32
