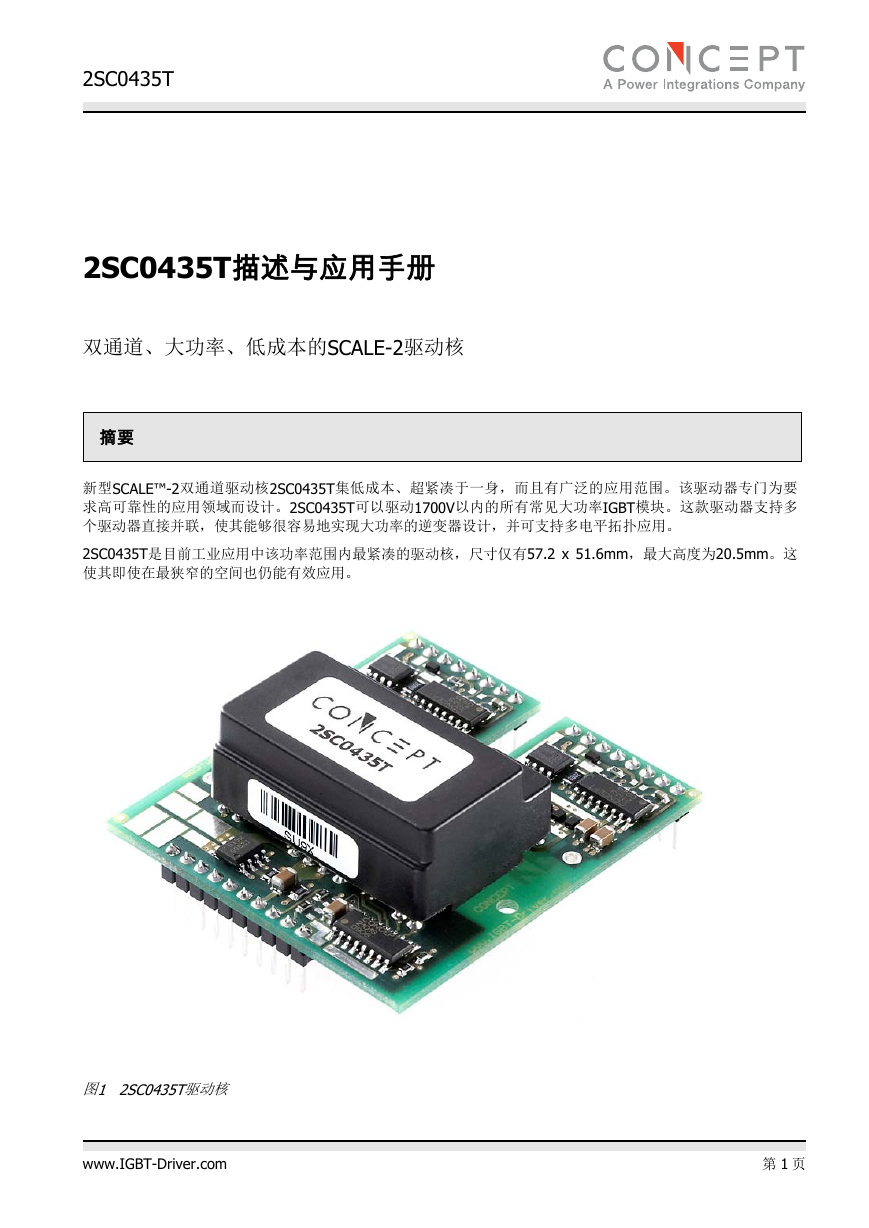

2SC0435T 2SC0435T描述与应用手册 双通道、大功率、低成本的SCALE-2驱动核 摘要 新型SCALE™-2双通道驱动核2SC0435T集低成本、超紧凑于一身,而且有广泛的应用范围。该驱动器专门为要 求高可靠性的应用领域而设计。2SC0435T可以驱动1700V以内的所有常见大功率IGBT模块。这款驱动器支持多 个驱动器直接并联,使其能够很容易地实现大功率的逆变器设计,并可支持多电平拓扑应用。 2SC0435T是目前工业应用中该功率范围内最紧凑的驱动核,尺寸仅有57.2 x 51.6mm,最大高度为20.5mm。这 使其即使在最狭窄的空间也仍能有效应用。 第 1 页 图1 2SC0435T驱动核 www.IGBT-Driver.com
2SC0435T 描述与应用手册 目录 摘要 ................................................................................................................................................. 1  目录 ................................................................................................................................................. 2  驱动器概述 ....................................................................................................................................... 4  机械尺寸........................................................................................................................................... 5  管脚定义........................................................................................................................................... 7  原方接口的推荐电路 .......................................................................................................................... 8  原方接口电路描述 .............................................................................................................................. 8  概述 ...................................................................................................................................... 8  VCC 端子 ............................................................................................................................... 8  VDC 端子 ............................................................................................................................... 9  MOD(模式选择) ................................................................................................................. 9  INA、INB(驱动输入端,例如 PWM 信号) ........................................................................... 10  SO1、SO2(状态输出) ....................................................................................................... 10  TB(阻断时间 Tb 设定端) .................................................................................................... 10  副方接口的推荐电路 ........................................................................................................................ 11  副方接口电路描述 ............................................................................................................................ 11  概述 .................................................................................................................................... 11  DC/DC 输出(VISOx)、发射极(VEx)和 COMx 端子 .................................................................... 12  参考端子(REFx) ................................................................................................................... 12  集电极电位检测端子(VCEx) .................................................................................................. 12  有源钳位(ACLx) ................................................................................................................... 12  门极开通(GHx)和门极关断(GLx)端子 ..................................................................................... 13  2SC0435T SCALE-2 驱动器的详细工作原理 ...................................................................................... 14  电源及电气隔离 ................................................................................................................... 14  电源监控 ............................................................................................................................. 14  IGBT 和 MOSFET 工作模式 .................................................................................................... 14  Vce 检测/短路保护 ................................................................................................................ 15  www.IGBT-Driver.com 第 2 页
2SC0435T 描述与应用手册 使用二极管检测 IGBT 退饱和进行短路保护 ............................................................................ 16  2SC0435T 并联 .................................................................................................................... 16  三电平或多电平拓扑 ............................................................................................................ 16  2SC0435T 的附加应用支持 ................................................................................................... 16  参考文献......................................................................................................................................... 16  信息源:SCALE-2 驱动器数据手册 .................................................................................................... 17  特殊要求:定制 SCALE-2 驱动器 ...................................................................................................... 17  技术支持......................................................................................................................................... 17  质量 ............................................................................................................................................... 17  法律免责声明 .................................................................................................................................. 17  订购信息......................................................................................................................................... 18  其他产品的信息 ............................................................................................................................... 18  生产厂商......................................................................................................................................... 18  www.IGBT-Driver.com 第 3 页

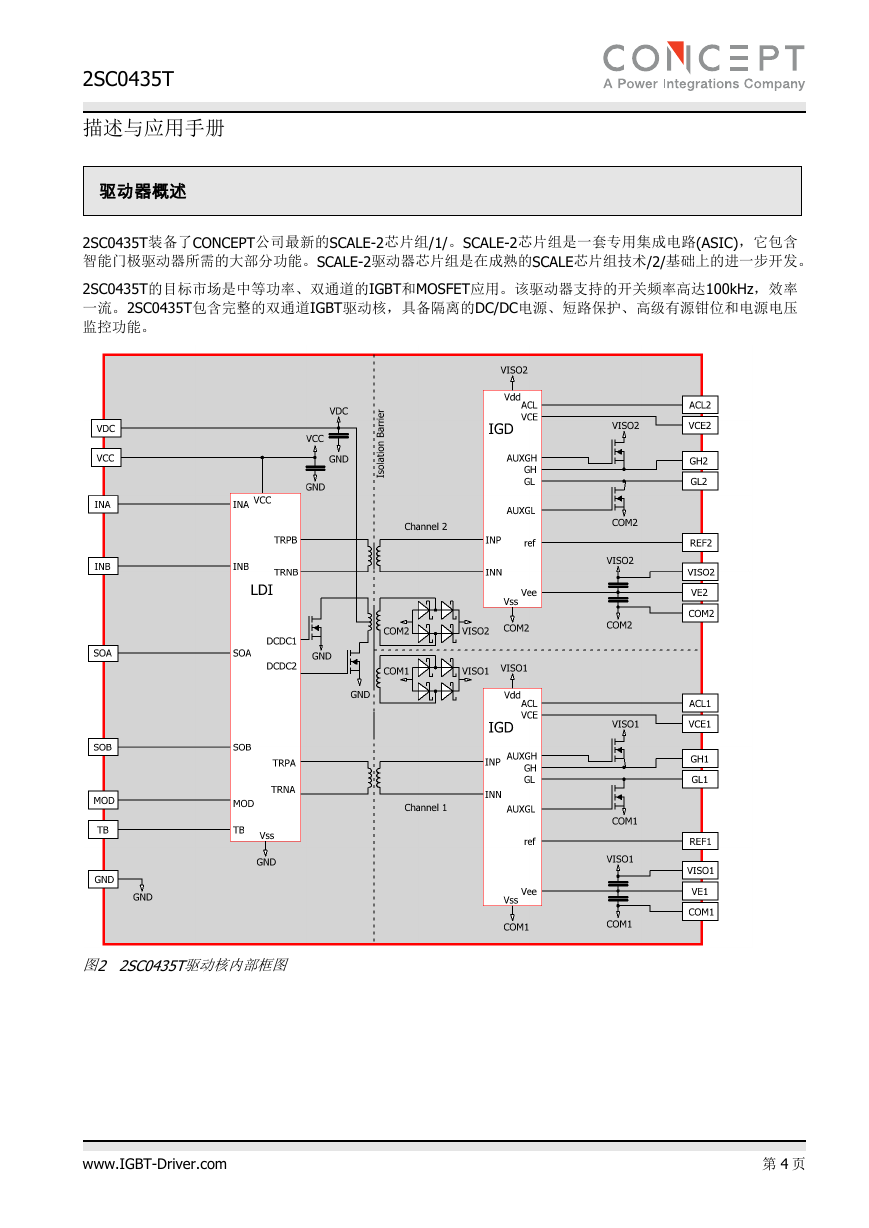

2SC0435T 描述与应用手册 驱动器概述 2SC0435T装备了CONCEPT公司最新的SCALE-2芯片组/1/。SCALE-2芯片组是一套专用集成电路(ASIC),它包含 智能门极驱动器所需的大部分功能。SCALE-2驱动器芯片组是在成熟的SCALE芯片组技术/2/基础上的进一步开发。 2SC0435T的目标市场是中等功率、双通道的IGBT和MOSFET应用。该驱动器支持的开关频率高达100kHz,效率 一流。2SC0435T包含完整的双通道IGBT驱动核,具备隔离的DC/DC电源、短路保护、高级有源钳位和电源电压 监控功能。 图2 2SC0435T驱动核内部框图 www.IGBT-Driver.com 第 4 页

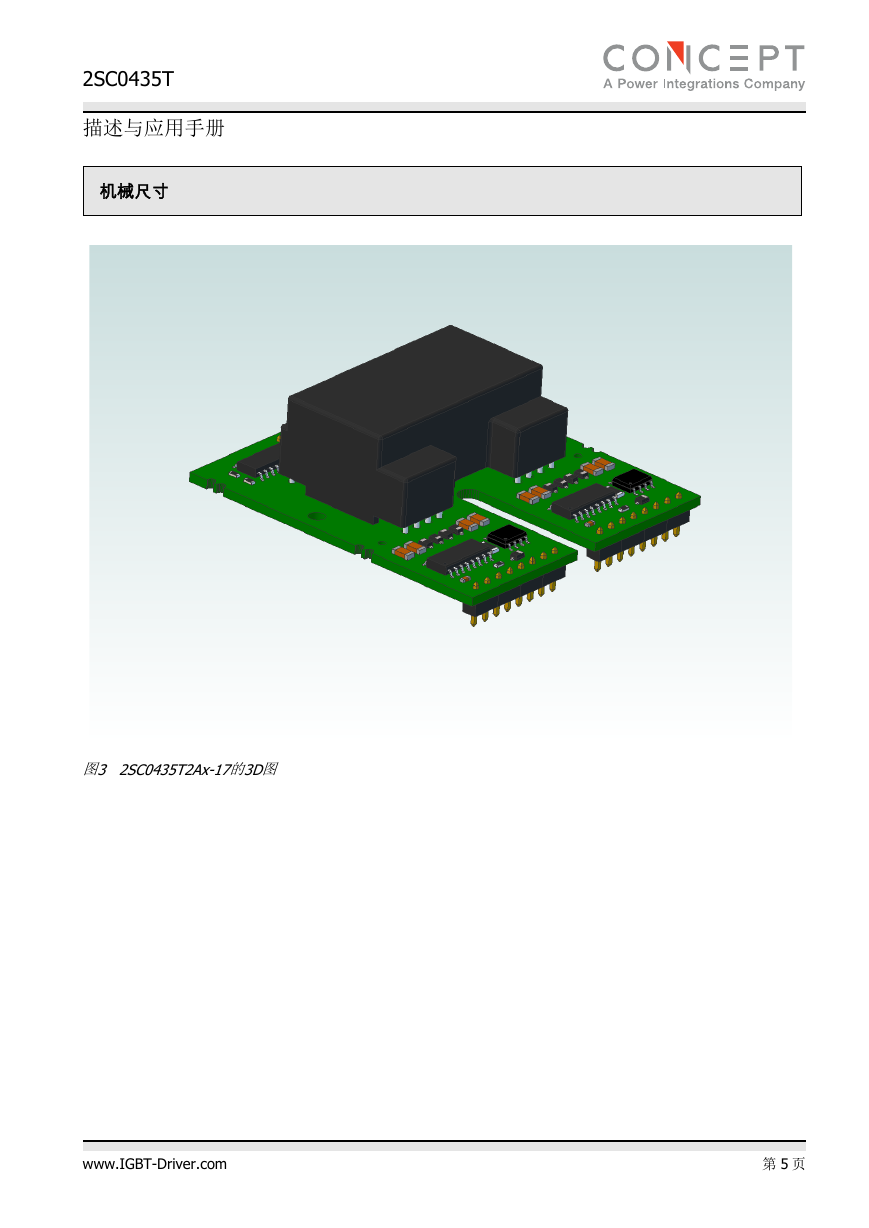

2SC0435T 描述与应用手册 机械尺寸 图3 2SC0435T2Ax-17的3D图 www.IGBT-Driver.com 第 5 页

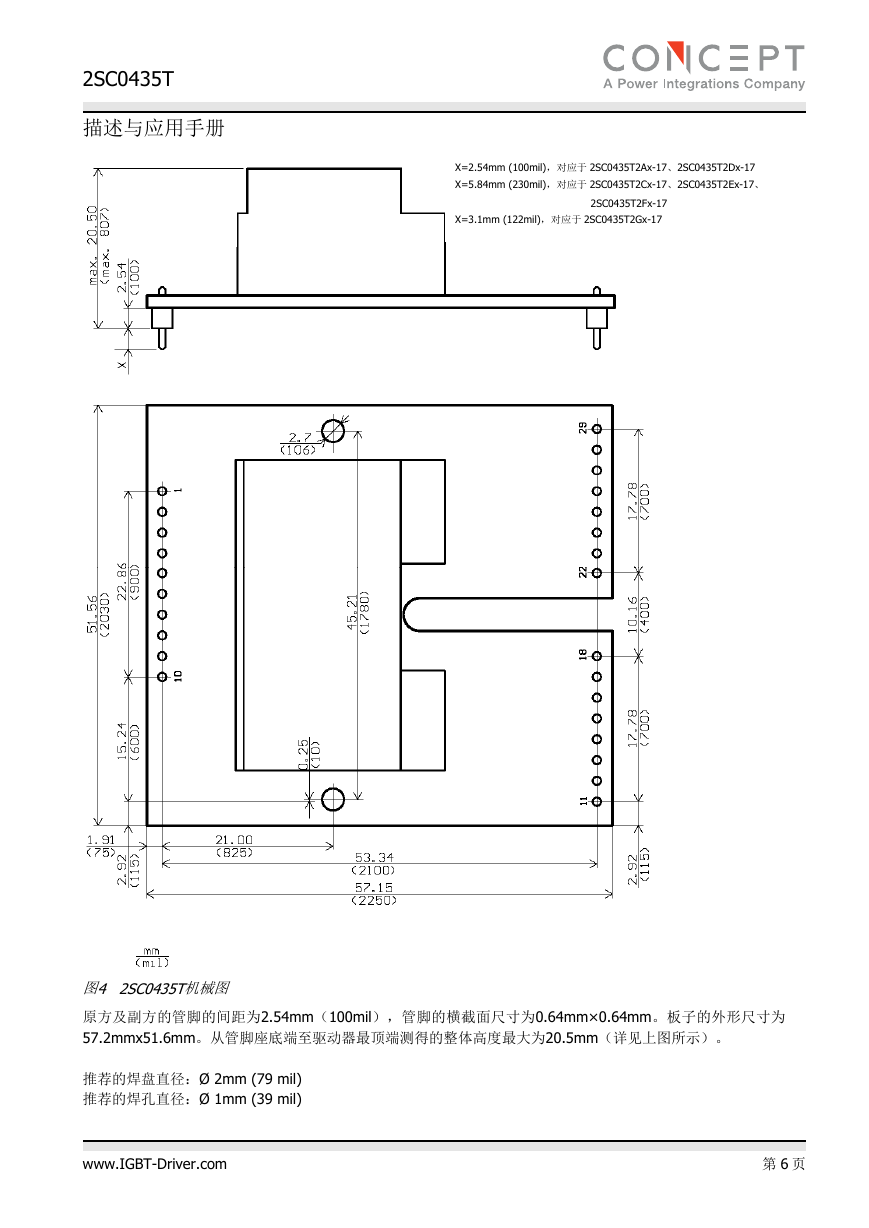

2SC0435T 描述与应用手册 X=2.54mm (100mil),对应于 2SC0435T2Ax-17、2SC0435T2Dx-17 X=5.84mm (230mil),对应于 2SC0435T2Cx-17、2SC0435T2Ex-17、 2SC0435T2Fx-17 X=3.1mm (122mil),对应于 2SC0435T2Gx-17 图4 2SC0435T机械图 原方及副方的管脚的间距为2.54mm(100mil),管脚的横截面尺寸为0.64mm×0.64mm。板子的外形尺寸为 57.2mmx51.6mm。从管脚座底端至驱动器最顶端测得的整体高度最大为20.5mm(详见上图所示)。 推荐的焊盘直径:Ø 2mm (79 mil) 推荐的焊孔直径:Ø 1mm (39 mil) www.IGBT-Driver.com 第 6 页

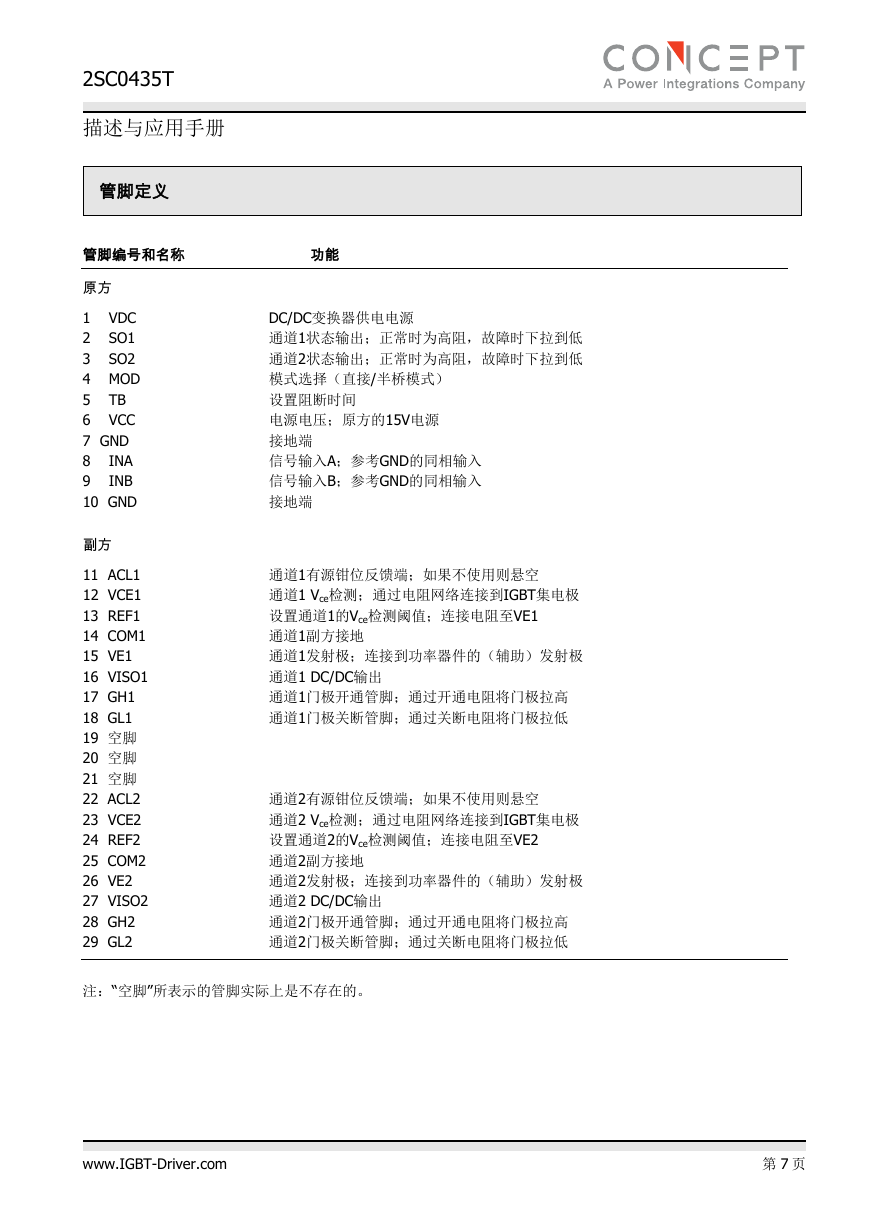

2SC0435T 描述与应用手册 管脚定义 管脚编号和名称 功能 原方 1 VDC 2 SO1 3 SO2 4 MOD 5 TB 6 VCC 7 GND 8 INA 9 INB 10 GND 副方 11 ACL1 12 VCE1 13 REF1 14 COM1 15 VE1 16 VISO1 17 GH1 18 GL1 19 空脚 20 空脚 21 空脚 22 ACL2 23 VCE2 24 REF2 25 COM2 26 VE2 27 VISO2 28 GH2 29 GL2 DC/DC变换器供电电源 通道1状态输出;正常时为高阻,故障时下拉到低 通道2状态输出;正常时为高阻,故障时下拉到低 模式选择(直接/半桥模式) 设置阻断时间 电源电压;原方的15V电源 接地端 信号输入A;参考GND的同相输入 信号输入B;参考GND的同相输入 接地端 通道1有源钳位反馈端;如果不使用则悬空 通道1 Vce检测;通过电阻网络连接到IGBT集电极 设置通道1的Vce检测阈值;连接电阻至VE1 通道1副方接地 通道1发射极;连接到功率器件的(辅助)发射极 通道1 DC/DC输出 通道1门极开通管脚;通过开通电阻将门极拉高 通道1门极关断管脚;通过关断电阻将门极拉低 通道2有源钳位反馈端;如果不使用则悬空 通道2 Vce检测;通过电阻网络连接到IGBT集电极 设置通道2的Vce检测阈值;连接电阻至VE2 通道2副方接地 通道2发射极;连接到功率器件的(辅助)发射极 通道2 DC/DC输出 通道2门极开通管脚;通过开通电阻将门极拉高 通道2门极关断管脚;通过关断电阻将门极拉低 注:“空脚”所表示的管脚实际上是不存在的。 www.IGBT-Driver.com 第 7 页

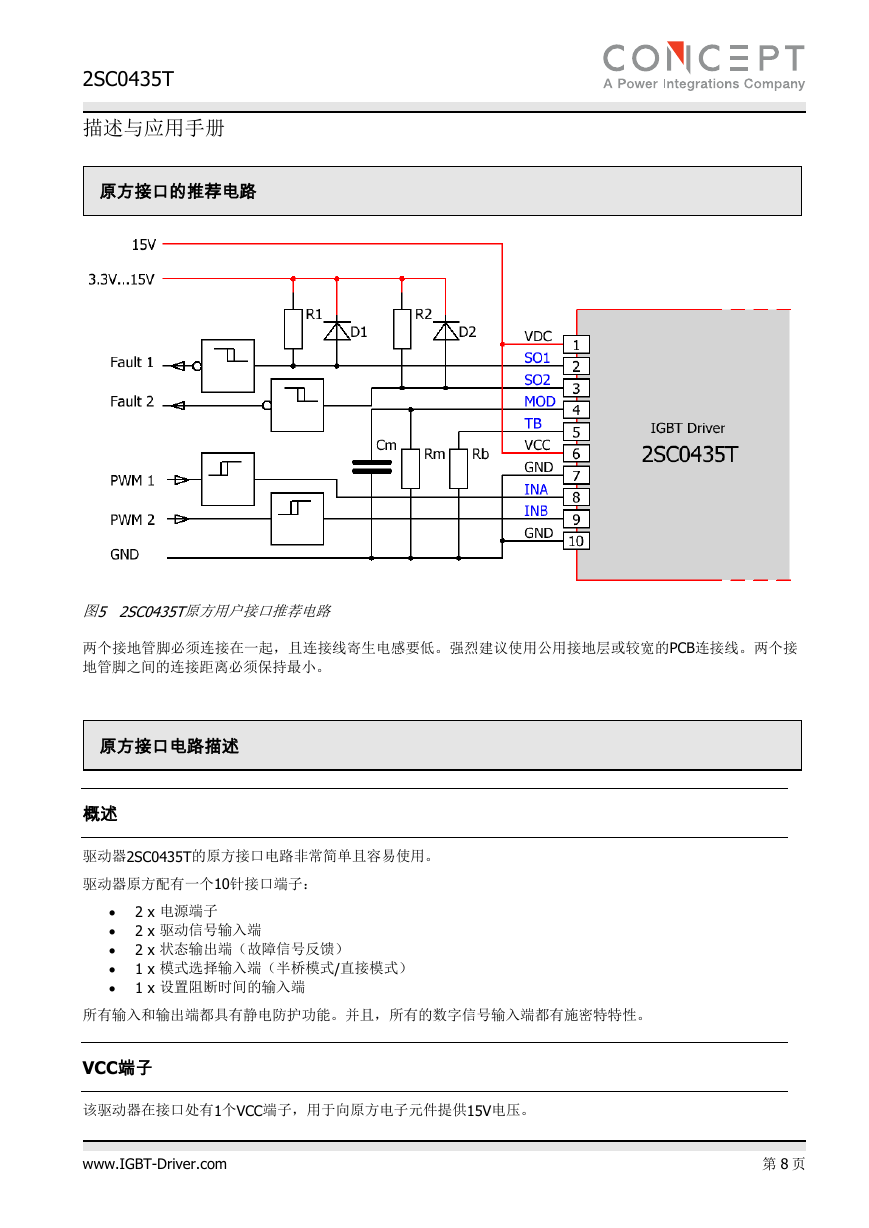

2SC0435T 描述与应用手册 原方接口的推荐电路 图5 2SC0435T原方用户接口推荐电路 两个接地管脚必须连接在一起,且连接线寄生电感要低。强烈建议使用公用接地层或较宽的PCB连接线。两个接 地管脚之间的连接距离必须保持最小。 原方接口电路描述 概述 驱动器2SC0435T的原方接口电路非常简单且容易使用。 驱动器原方配有一个10针接口端子:  2 x 电源端子  2 x 驱动信号输入端  2 x 状态输出端(故障信号反馈)  1 x 模式选择输入端(半桥模式/直接模式)  1 x 设置阻断时间的输入端 所有输入和输出端都具有静电防护功能。并且,所有的数字信号输入端都有施密特特性。 VCC端子 该驱动器在接口处有1个VCC端子,用于向原方电子元件提供15V电压。 www.IGBT-Driver.com 第 8 页
