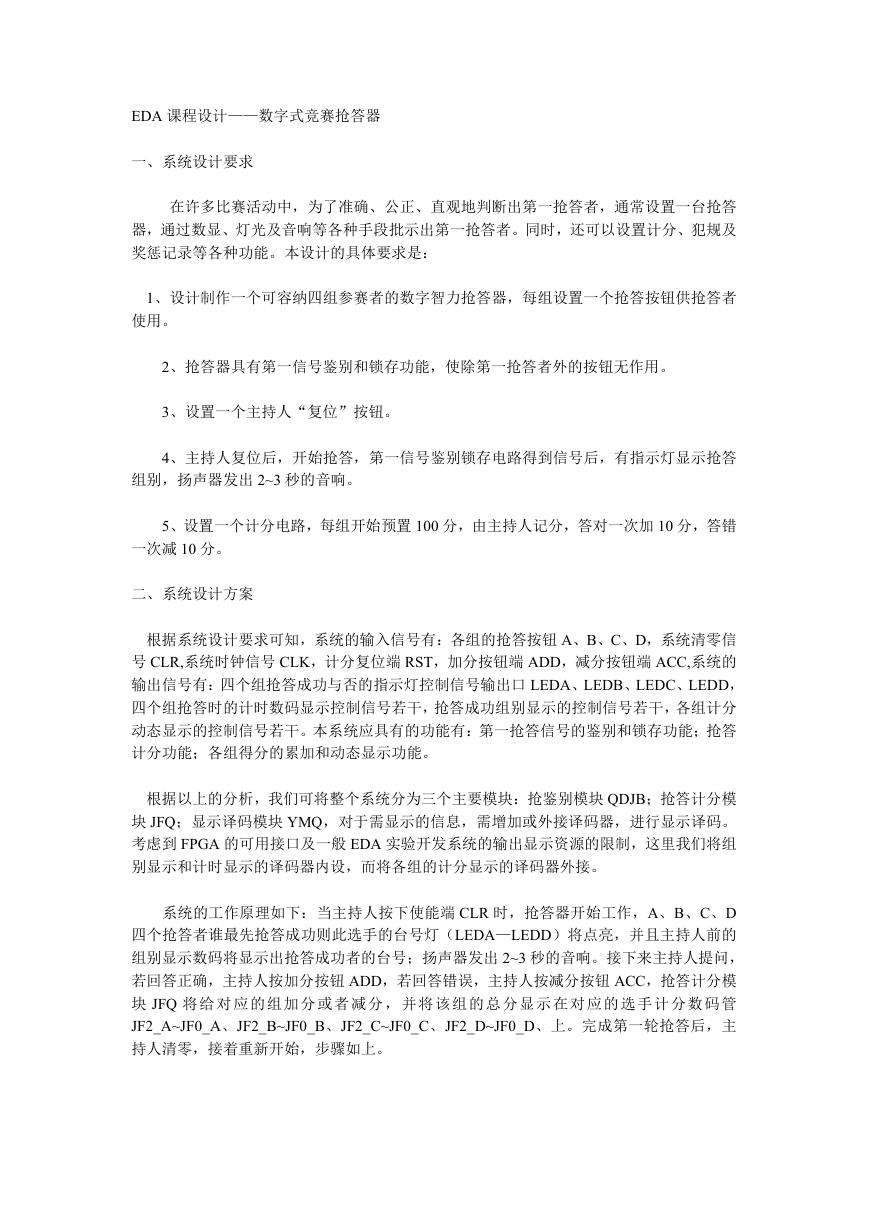

    EDA 课程设计——数字式竞赛抢答器 一、系统设计要求 在许多比赛活动中，为了准确、公正、直观地判断出第一抢答者，通常设置一台抢答 器，通过数显、灯光及音响等各种手段批示出第一抢答者。同时，还可以设置计分、犯规及 奖惩记录等各种功能。本设计的具体要求是： 1、设计制作一个可容纳四组参赛者的数字智力抢答器，每组设置一个抢答按钮供抢答者 使用。 2、抢答器具有第一信号鉴别和锁存功能，使除第一抢答者外的按钮无作用。 3、设置一个主持人“复位”按钮。 4、主持人复位后，开始抢答，第一信号鉴别锁存电路得到信号后，有指示灯显示抢答 组别，扬声器发出 2~3 秒的音响。 5、设置一个计分电路，每组开始预置 100 分，由主持人记分，答对一次加 10 分，答错 一次减 10 分。 二、系统设计方案 根据系统设计要求可知，系统的输入信号有：各组的抢答按钮 A、B、C、D，系统清零信 号 CLR,系统时钟信号 CLK，计分复位端 RST，加分按钮端 ADD，减分按钮端 ACC,系统的 输出信号有：四个组抢答成功与否的指示灯控制信号输出口 LEDA、LEDB、LEDC、LEDD， 四个组抢答时的计时数码显示控制信号若干，抢答成功组别显示的控制信号若干，各组计分 动态显示的控制信号若干。本系统应具有的功能有：第一抢答信号的鉴别和锁存功能；抢答 计分功能；各组得分的累加和动态显示功能。 根据以上的分析，我们可将整个系统分为三个主要模块：抢鉴别模块 QDJB；抢答计分模 块 JFQ；显示译码模块 YMQ，对于需显示的信息，需增加或外接译码器，进行显示译码。 考虑到 FPGA 的可用接口及一般 EDA 实验开发系统的输出显示资源的限制，这里我们将组 别显示和计时显示的译码器内设，而将各组的计分显示的译码器外接。 系统的工作原理如下：当主持人按下使能端 CLR 时，抢答器开始工作，A、B、C、D 四个抢答者谁最先抢答成功则此选手的台号灯（LEDA—LEDD）将点亮，并且主持人前的 组别显示数码将显示出抢答成功者的台号；扬声器发出 2~3 秒的音响。接下来主持人提问， 若回答正确，主持人按加分按钮 ADD，若回答错误，主持人按减分按钮 ACC，抢答计分模 块 JFQ 将 给 对 应 的 组 加 分 或 者 减 分 ， 并 将 该 组 的 总 分 显 示 在 对 应 的 选 手 计 分 数 码 管 JF2_A~JF0_A、JF2_B~JF0_B、JF2_C~JF0_C、JF2_D~JF0_D、上。完成第一轮抢答后，主 持人清零，接着重新开始，步骤如上。

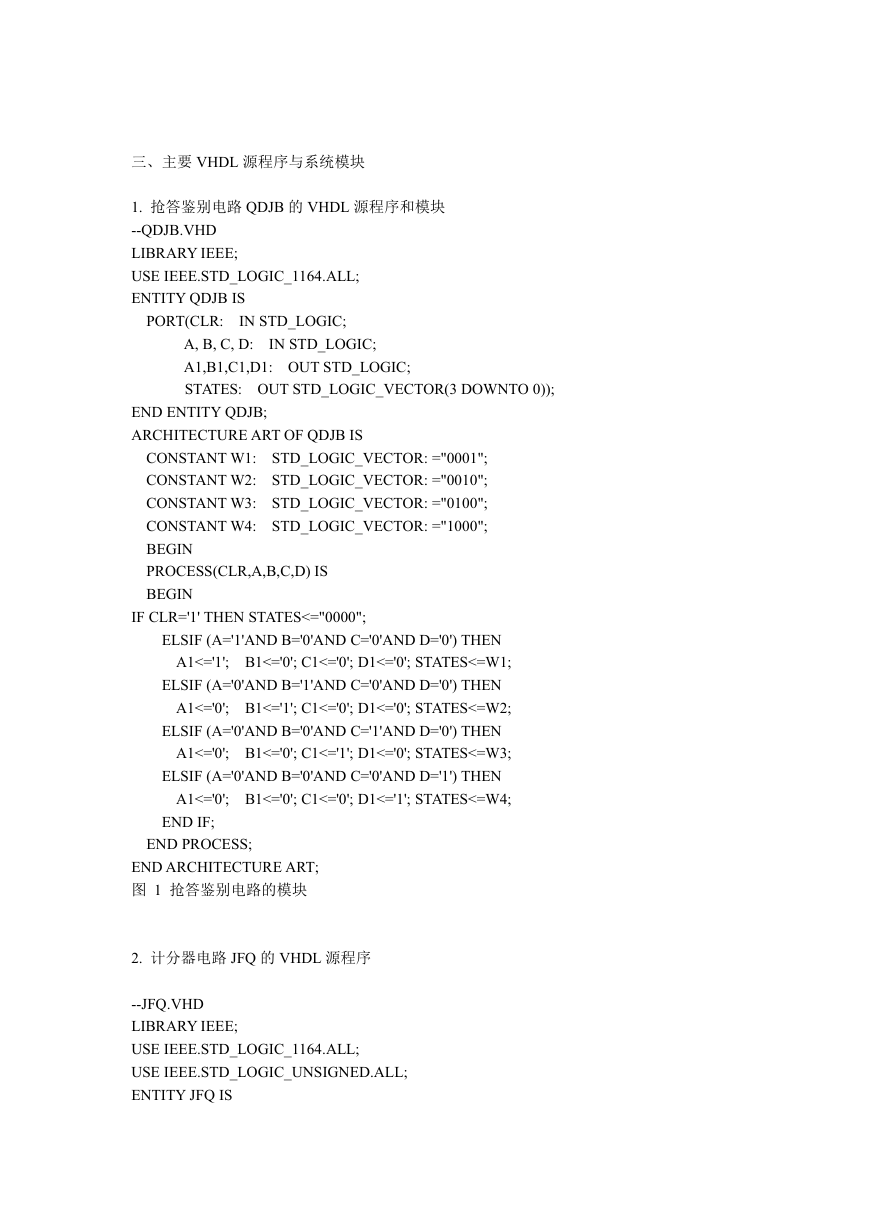

    三、主要 VHDL 源程序与系统模块 1. 抢答鉴别电路 QDJB 的 VHDL 源程序和模块 --QDJB.VHD LIBRARY IEEE; USE IEEE.STD_LOGIC_1164.ALL; ENTITY QDJB IS PORT(CLR: IN STD_LOGIC; IN STD_LOGIC; A, B, C, D: A1,B1,C1,D1: OUT STD_LOGIC; STATES: OUT STD_LOGIC_VECTOR(3 DOWNTO 0)); END ENTITY QDJB; ARCHITECTURE ART OF QDJB IS CONSTANT W1: STD_LOGIC_VECTOR: ="0001"; CONSTANT W2: STD_LOGIC_VECTOR: ="0010"; CONSTANT W3: STD_LOGIC_VECTOR: ="0100"; CONSTANT W4: STD_LOGIC_VECTOR: ="1000"; BEGIN PROCESS(CLR,A,B,C,D) IS BEGIN IF CLR='1' THEN STATES<="0000"; ELSIF (A='1'AND B='0'AND C='0'AND D='0') THEN A1<='1'; B1<='0'; C1<='0'; D1<='0'; STATES<=W1; ELSIF (A='0'AND B='1'AND C='0'AND D='0') THEN A1<='0'; B1<='1'; C1<='0'; D1<='0'; STATES<=W2; ELSIF (A='0'AND B='0'AND C='1'AND D='0') THEN A1<='0'; B1<='0'; C1<='1'; D1<='0'; STATES<=W3; ELSIF (A='0'AND B='0'AND C='0'AND D='1') THEN A1<='0'; B1<='0'; C1<='0'; D1<='1'; STATES<=W4; END IF; END PROCESS; END ARCHITECTURE ART; 图 1 抢答鉴别电路的模块 2. 计分器电路 JFQ 的 VHDL 源程序 --JFQ.VHD LIBRARY IEEE; USE IEEE.STD_LOGIC_1164.ALL; USE IEEE.STD_LOGIC_UNSIGNED.ALL; ENTITY JFQ IS

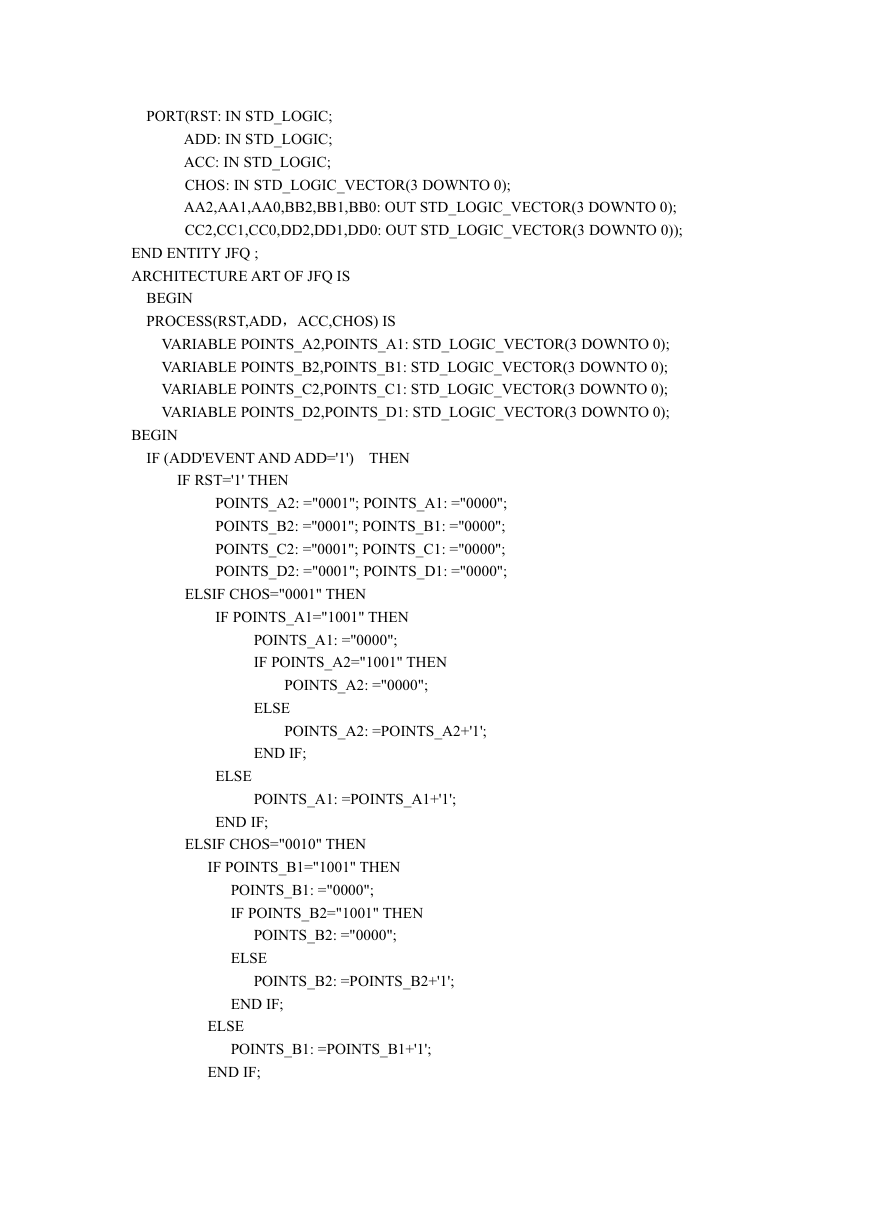

    PORT(RST: IN STD_LOGIC; ADD: IN STD_LOGIC; ACC: IN STD_LOGIC; CHOS: IN STD_LOGIC_VECTOR(3 DOWNTO 0); AA2,AA1,AA0,BB2,BB1,BB0: OUT STD_LOGIC_VECTOR(3 DOWNTO 0); CC2,CC1,CC0,DD2,DD1,DD0: OUT STD_LOGIC_VECTOR(3 DOWNTO 0)); END ENTITY JFQ ; ARCHITECTURE ART OF JFQ IS BEGIN PROCESS(RST,ADD，ACC,CHOS) IS VARIABLE POINTS_A2,POINTS_A1: STD_LOGIC_VECTOR(3 DOWNTO 0); VARIABLE POINTS_B2,POINTS_B1: STD_LOGIC_VECTOR(3 DOWNTO 0); VARIABLE POINTS_C2,POINTS_C1: STD_LOGIC_VECTOR(3 DOWNTO 0); VARIABLE POINTS_D2,POINTS_D1: STD_LOGIC_VECTOR(3 DOWNTO 0); BEGIN IF (ADD'EVENT AND ADD='1') THEN IF RST='1' THEN POINTS_A2: ="0001"; POINTS_A1: ="0000"; POINTS_B2: ="0001"; POINTS_B1: ="0000"; POINTS_C2: ="0001"; POINTS_C1: ="0000"; POINTS_D2: ="0001"; POINTS_D1: ="0000"; ELSIF CHOS="0001" THEN IF POINTS_A1="1001" THEN POINTS_A1: ="0000"; IF POINTS_A2="1001" THEN POINTS_A2: ="0000"; ELSE POINTS_A2: =POINTS_A2+'1'; END IF; ELSE POINTS_A1: =POINTS_A1+'1'; END IF; ELSIF CHOS="0010" THEN IF POINTS_B1="1001" THEN POINTS_B1: ="0000"; IF POINTS_B2="1001" THEN POINTS_B2: ="0000"; ELSE POINTS_B2: =POINTS_B2+'1'; END IF; ELSE POINTS_B1: =POINTS_B1+'1'; END IF;

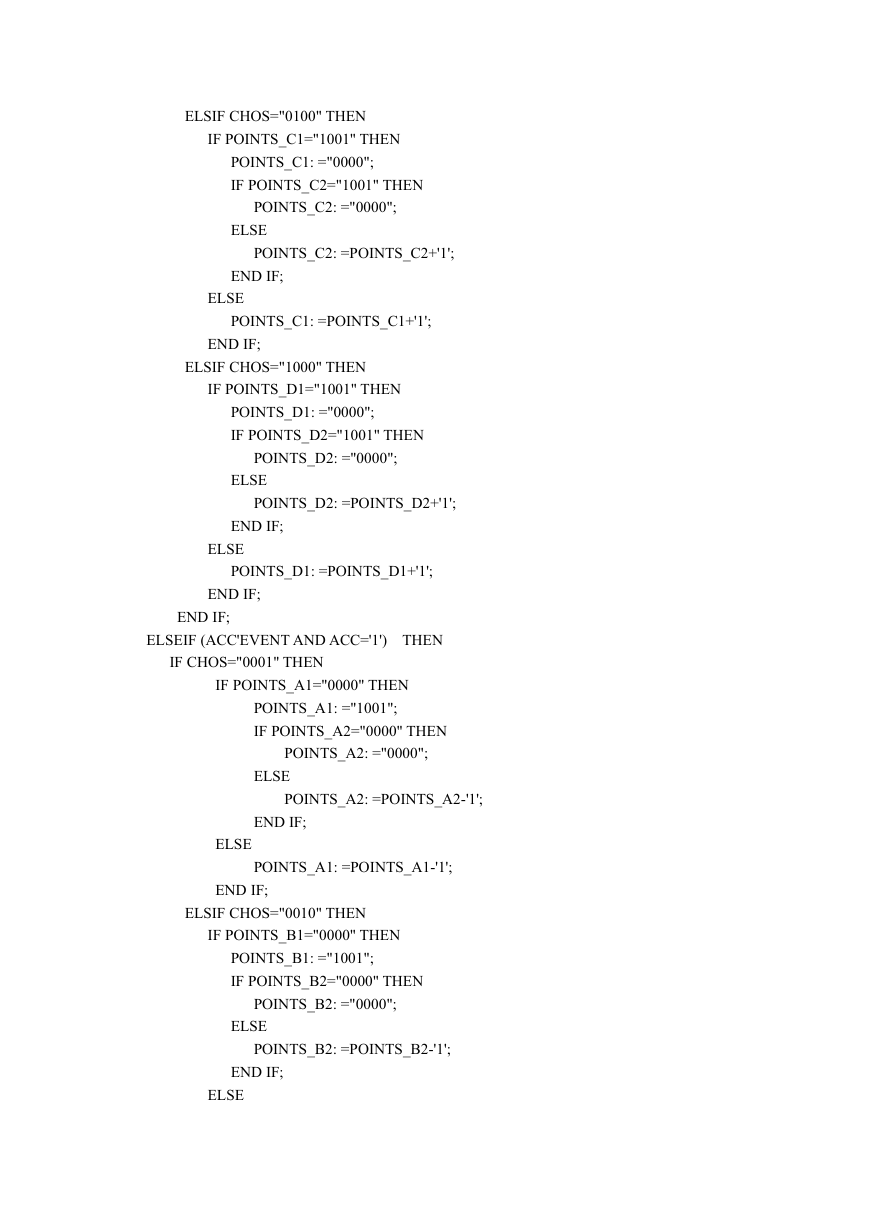

    ELSIF CHOS="0100" THEN IF POINTS_C1="1001" THEN POINTS_C1: ="0000"; IF POINTS_C2="1001" THEN POINTS_C2: ="0000"; ELSE POINTS_C2: =POINTS_C2+'1'; END IF; ELSE POINTS_C1: =POINTS_C1+'1'; END IF; ELSIF CHOS="1000" THEN IF POINTS_D1="1001" THEN POINTS_D1: ="0000"; IF POINTS_D2="1001" THEN POINTS_D2: ="0000"; ELSE POINTS_D2: =POINTS_D2+'1'; END IF; ELSE POINTS_D1: =POINTS_D1+'1'; END IF; END IF; ELSEIF (ACC'EVENT AND ACC='1') THEN IF CHOS="0001" THEN IF POINTS_A1="0000" THEN POINTS_A1: ="1001"; IF POINTS_A2="0000" THEN POINTS_A2: ="0000"; ELSE POINTS_A2: =POINTS_A2-'1'; END IF; ELSE POINTS_A1: =POINTS_A1-'1'; END IF; ELSIF CHOS="0010" THEN IF POINTS_B1="0000" THEN POINTS_B1: ="1001"; IF POINTS_B2="0000" THEN POINTS_B2: ="0000"; ELSE POINTS_B2: =POINTS_B2-'1'; END IF; ELSE

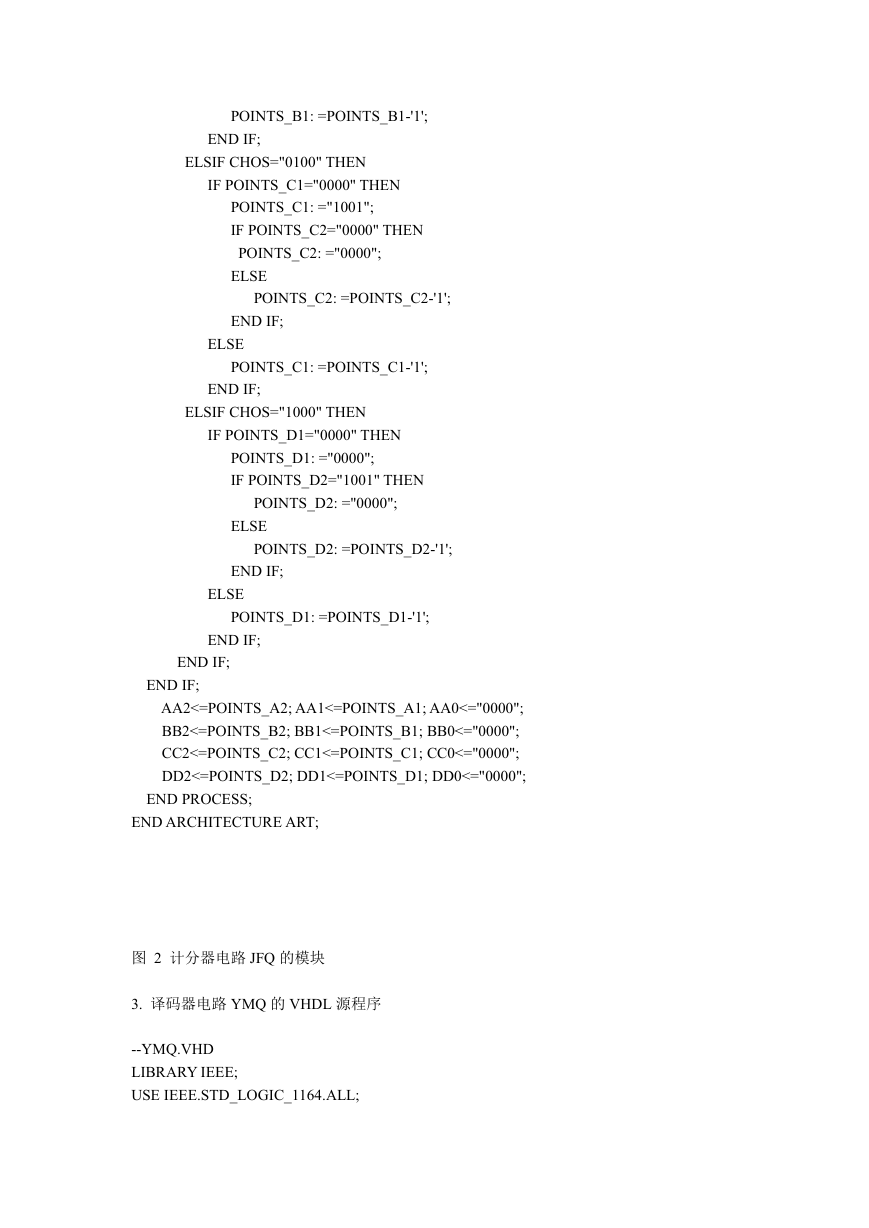

    POINTS_B1: =POINTS_B1-'1'; END IF; ELSIF CHOS="0100" THEN IF POINTS_C1="0000" THEN POINTS_C1: ="1001"; IF POINTS_C2="0000" THEN POINTS_C2: ="0000"; ELSE POINTS_C2: =POINTS_C2-'1'; END IF; ELSE POINTS_C1: =POINTS_C1-'1'; END IF; ELSIF CHOS="1000" THEN IF POINTS_D1="0000" THEN POINTS_D1: ="0000"; IF POINTS_D2="1001" THEN POINTS_D2: ="0000"; ELSE POINTS_D2: =POINTS_D2-'1'; END IF; ELSE POINTS_D1: =POINTS_D1-'1'; END IF; END IF; END IF; AA2<=POINTS_A2; AA1<=POINTS_A1; AA0<="0000"; BB2<=POINTS_B2; BB1<=POINTS_B1; BB0<="0000"; CC2<=POINTS_C2; CC1<=POINTS_C1; CC0<="0000"; DD2<=POINTS_D2; DD1<=POINTS_D1; DD0<="0000"; END PROCESS; END ARCHITECTURE ART; 图 2 计分器电路 JFQ 的模块 3. 译码器电路 YMQ 的 VHDL 源程序 --YMQ.VHD LIBRARY IEEE; USE IEEE.STD_LOGIC_1164.ALL;

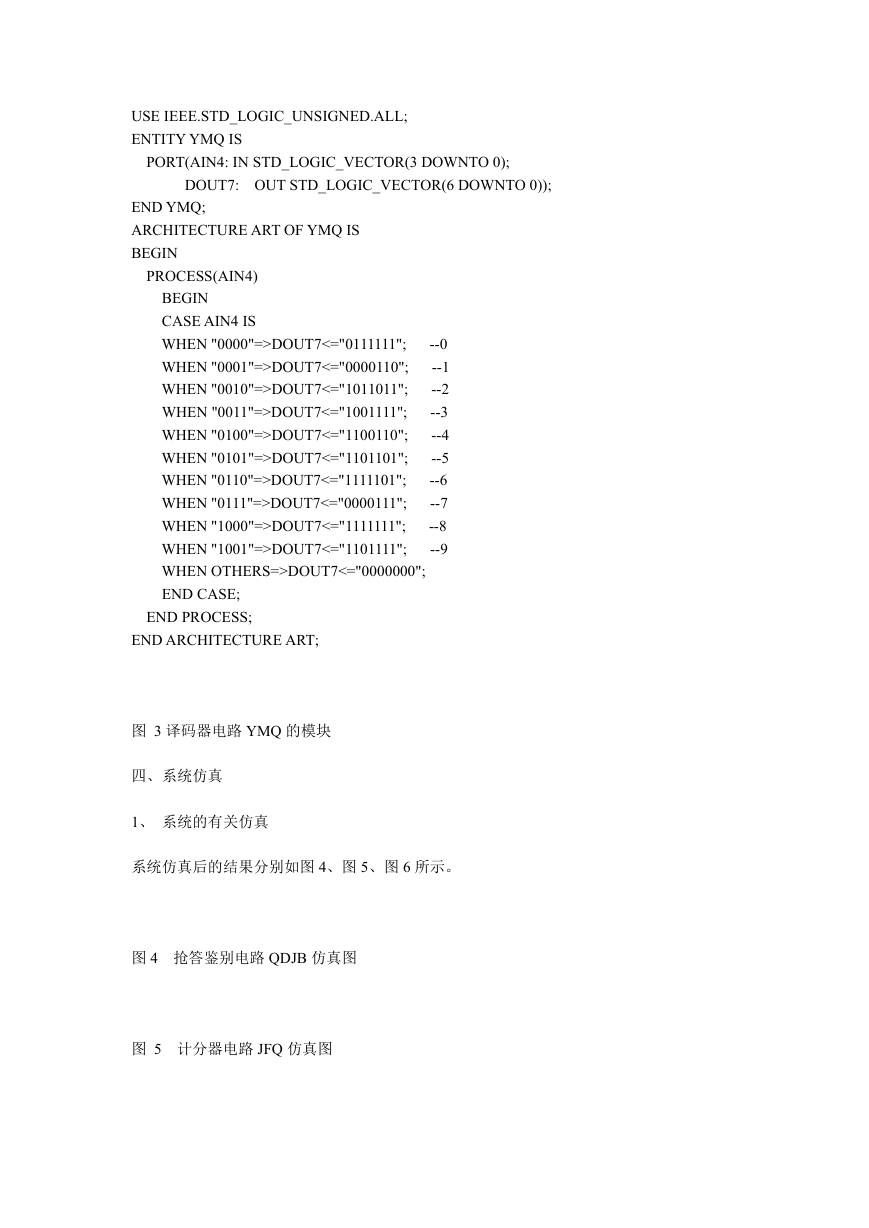

    USE IEEE.STD_LOGIC_UNSIGNED.ALL; ENTITY YMQ IS PORT(AIN4: IN STD_LOGIC_VECTOR(3 DOWNTO 0); DOUT7: OUT STD_LOGIC_VECTOR(6 DOWNTO 0)); END YMQ; ARCHITECTURE ART OF YMQ IS BEGIN PROCESS(AIN4) BEGIN CASE AIN4 IS WHEN "0000"=>DOUT7<="0111111"; WHEN "0001"=>DOUT7<="0000110"; WHEN "0010"=>DOUT7<="1011011"; WHEN "0011"=>DOUT7<="1001111"; WHEN "0100"=>DOUT7<="1100110"; WHEN "0101"=>DOUT7<="1101101"; WHEN "0110"=>DOUT7<="1111101"; WHEN "0111"=>DOUT7<="0000111"; WHEN "1000"=>DOUT7<="1111111"; WHEN "1001"=>DOUT7<="1101111"; WHEN OTHERS=>DOUT7<="0000000"; END CASE; --0 --1 --2 --3 --4 --5 --6 --7 --8 --9 END PROCESS; END ARCHITECTURE ART; 图 3 译码器电路 YMQ 的模块 四、系统仿真 1、 系统的有关仿真 系统仿真后的结果分别如图 4、图 5、图 6 所示。 图 4 抢答鉴别电路 QDJB 仿真图 图 5 计分器电路 JFQ 仿真图

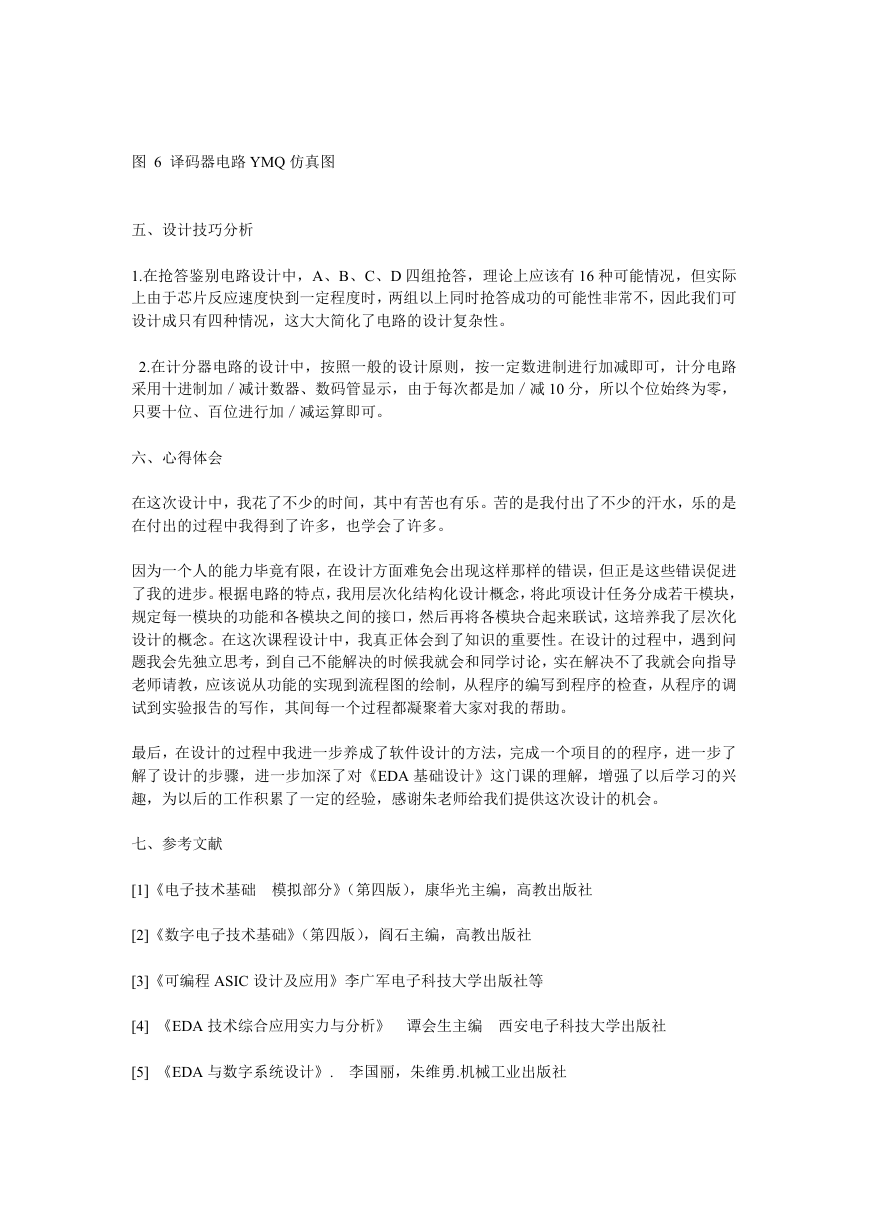

    图 6 译码器电路 YMQ 仿真图 五、设计技巧分析 1.在抢答鉴别电路设计中，A、B、C、D 四组抢答，理论上应该有 16 种可能情况，但实际 上由于芯片反应速度快到一定程度时，两组以上同时抢答成功的可能性非常不，因此我们可 设计成只有四种情况，这大大简化了电路的设计复杂性。 2.在计分器电路的设计中，按照一般的设计原则，按一定数进制进行加减即可，计分电路 采用十进制加／减计数器、数码管显示，由于每次都是加／减 10 分，所以个位始终为零， 只要十位、百位进行加／减运算即可。 六、心得体会 在这次设计中，我花了不少的时间，其中有苦也有乐。苦的是我付出了不少的汗水，乐的是 在付出的过程中我得到了许多，也学会了许多。 因为一个人的能力毕竟有限，在设计方面难免会出现这样那样的错误，但正是这些错误促进 了我的进步。根据电路的特点，我用层次化结构化设计概念，将此项设计任务分成若干模块， 规定每一模块的功能和各模块之间的接口，然后再将各模块合起来联试，这培养我了层次化 设计的概念。在这次课程设计中，我真正体会到了知识的重要性。在设计的过程中，遇到问 题我会先独立思考，到自己不能解决的时候我就会和同学讨论，实在解决不了我就会向指导 老师请教，应该说从功能的实现到流程图的绘制，从程序的编写到程序的检查，从程序的调 试到实验报告的写作，其间每一个过程都凝聚着大家对我的帮助。 最后，在设计的过程中我进一步养成了软件设计的方法，完成一个项目的的程序，进一步了 解了设计的步骤，进一步加深了对《EDA 基础设计》这门课的理解，增强了以后学习的兴 趣，为以后的工作积累了一定的经验，感谢朱老师给我们提供这次设计的机会。 七、参考文献 [1]《电子技术基础 模拟部分》（第四版），康华光主编，高教出版社 [2]《数字电子技术基础》（第四版），阎石主编，高教出版社 [3]《可编程 ASIC 设计及应用》李广军电子科技大学出版社等 [4] 《EDA 技术综合应用实力与分析》 谭会生主编 西安电子科技大学出版社 [5] 《EDA 与数字系统设计》. 李国丽，朱维勇.机械工业出版社
