北大青鸟 RS232 通讯协议 V2.1 RS232 通讯协议 1 需要配接 JBF-193K 接口卡，标准 RS232 输出/标准 RS485 输出，JBF-193K 接在 11S、11SF 控制器的外 CAN 上。 2 拨码开关功能（上电时生效）拨码开关位第 1 位第 2 位第 3 位第 4 位第 5 位第 6 位第 7 位第 8 位功能机器号选择机器号选择机器号选择机器号选择机器号选择机器号选择机器号选择 ON ： RS485 模式， OFF:RS232 模式备注当 1~7 号拨码开关都处于 OFF 状态时，接收全部控制器的 WCAN 信息。否则，拨码开关以二进制计数的方式表示机器号。例如：只接收 1 号控制器的 WCAN 命令，需把 1 号拨码开关置于 ON 状态，2~7 号拨码开关置于 OFF 状态；只接收 99 号控制器的 WCAN 命令，需把 1、2、6、 7 号拨码开关置于 ON 状态，3、4、5 号拨码开关置于 OFF 状态。 3 串口设置：波特率= 9600，起始位=1，数据位=8，停止位=1，校验位=无。 4 接线和外部设备连接，用 DB9，其中 DB9 是针式时 5 脚 GND 地，3 脚 TXD 发送，2 脚 RXD 接收。 24V GND5 GND TXD3 CNH RXD2 CNL 5 GND 2 RXD 3 TXD 24V GND CNH CNL 11S 控制器 JBF-193K(孔) 计算机 5 通讯方式通信方式有 2 种，一种是主动发送，另一种是查询发送，两种方式自动识别，适配卡一定时间内接收不到查询命令就转换成主动发送模式。 1）主动模式。有报警信息时主动发送报警信息,无报警信息时发送心跳 (控制器 WCAN 心跳)。(PS：上电时默认被动模式，接收不到巡检命令约 3S 后自动转换成主动模式) 北大青鸟环宇消防设备股份有限公司 - 1 -

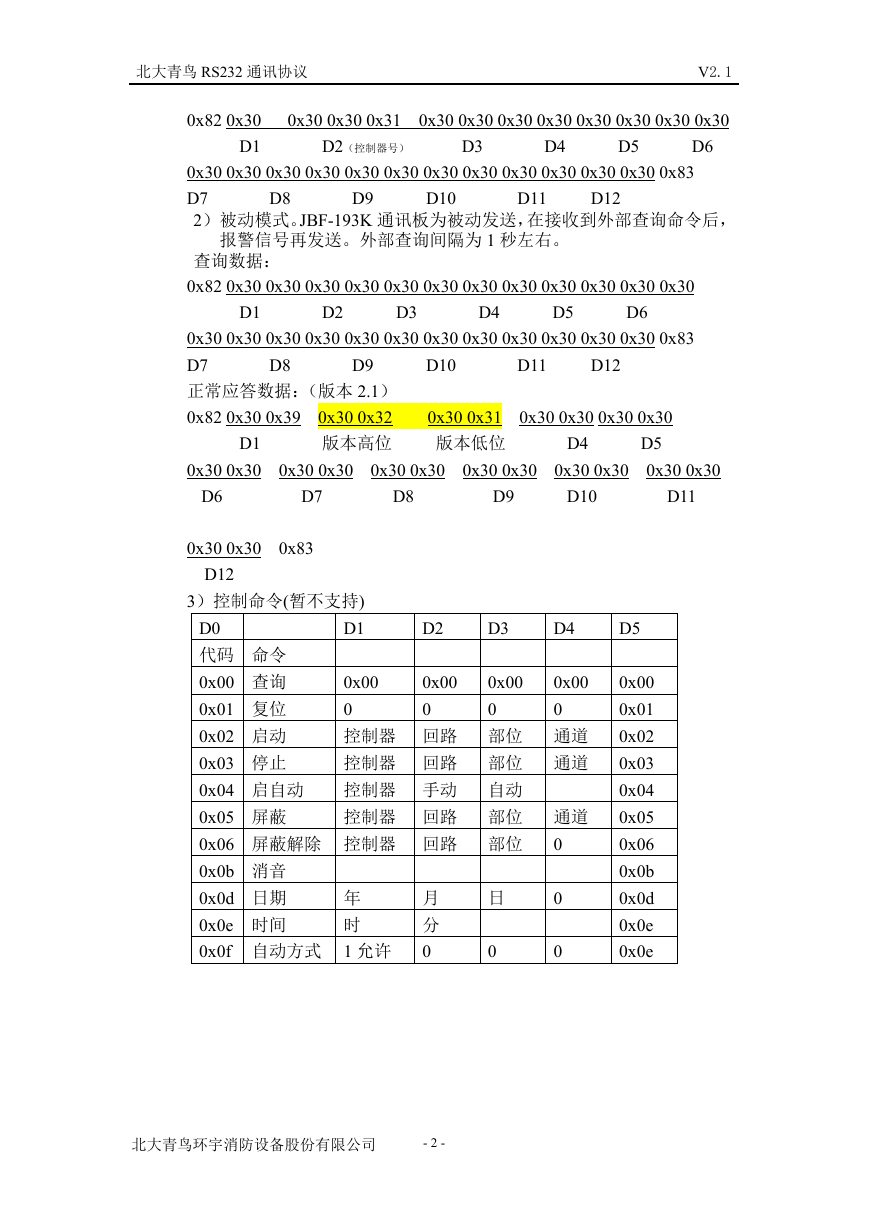

北大青鸟 RS232 通讯协议 V2.1 0x82 0x30 0x30 0x30 0x31 0x30 0x30 0x30 0x30 0x30 0x30 0x30 0x30 D1 D2（控制器号） D3 D4 D5 D6 0x30 0x30 0x30 0x30 0x30 0x30 0x30 0x30 0x30 0x30 0x30 0x30 D7 D8 D9 D10 D11 D12 2）被动模式。JBF-193K 通讯板为被动发送，在接收到外部查询命令后， 0x83 报警信号再发送。外部查询间隔为 1 秒左右。查询数据： 0x82 0x30 0x30 0x30 0x30 0x30 0x30 0x30 0x30 0x30 0x30 0x30 0x30 D1 D2 D3 D4 D5 D6 0x30 0x30 0x30 0x30 0x30 0x30 0x30 0x30 0x30 0x30 0x30 0x30 D7 D8 D9 D10 D11 D12 正常应答数据：（版本 2.1） 0x82 0x30 0x39 0x30 0x32 0x30 0x31 0x30 0x30 0x30 0x30 D1 版本高位版本低位 D4 D5 0x30 0x30 0x30 0x30 0x30 0x30 0x30 0x30 0x30 0x30 0x30 0x30 D6 D7 D8 D9 D10 D11 0x83 0x30 0x30 0x83 D12 D5 0x00 0x01 0x02 0x03 0x04 0x05 0x06 0x0b 0x0d 0x0e 0x0e D4 0x00 0 D3 0x00 0 D2 0x00 0 3）控制命令(暂不支持) D1 0x00 0 控制器回路部位通道控制器回路部位通道控制器手动自动控制器回路部位通道 D0 代码命令 0x00 查询 0x01 复位 0x02 启动 0x03 停止 0x04 启自动 0x05 屏蔽 0x06 屏蔽解除控制器回路部位 0x0b 消音 0x0d 日期 0x0e 时间 0x0f 自动方式年时 1 允许月分 0 0 0 0 日 0 北大青鸟环宇消防设备股份有限公司 - 2 -

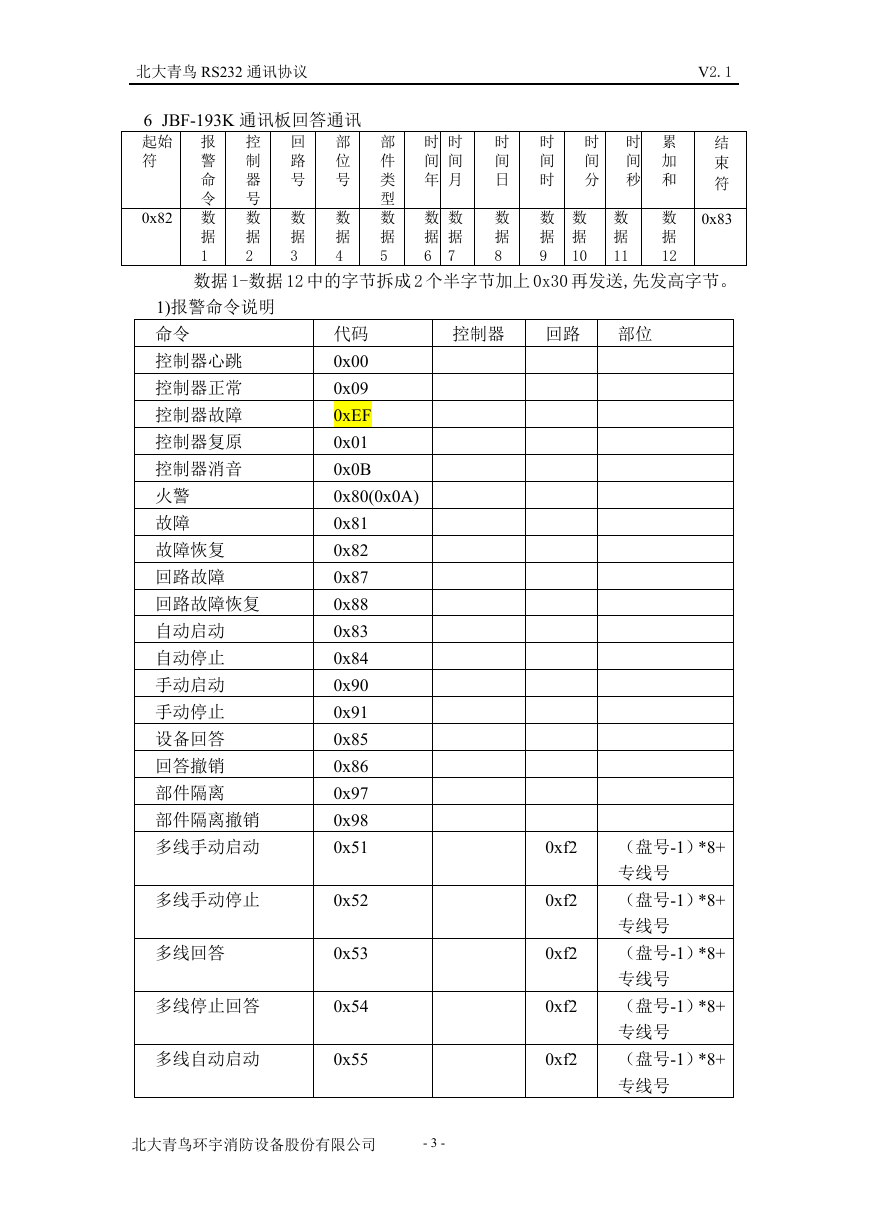

北大青鸟 RS232 通讯协议 V2.1 6 JBF-193K 通讯板回答通讯起始符时间年时间月回路号报警命令 0x82 数据 1 数据 1-数据 12 中的字节拆成 2 个半字节加上 0x30 再发送,先发高字节。控制器号数据 2 部件类型数据 5 结束符数据 6 数据 7 累加和数据 12 数据 9 数据 10 部位号数据 4 时间日数据 8 数据 11 数据 3 时间时时间分时间秒 0x83 1)报警命令说明命令控制器心跳控制器正常控制器故障控制器复原控制器消音火警故障故障恢复回路故障回路故障恢复自动启动自动停止手动启动手动停止设备回答回答撤销部件隔离部件隔离撤销多线手动启动多线手动停止多线回答多线停止回答多线自动启动代码 0x00 0x09 0xEF 0x01 0x0B 0x80(0x0A) 0x81 0x82 0x87 0x88 0x83 0x84 0x90 0x91 0x85 0x86 0x97 0x98 0x51 0x52 0x53 0x54 0x55 控制器北大青鸟环宇消防设备股份有限公司 - 3 - 回路部位 0xf2 （盘号-1）*8+ 专线号（盘号-1）*8+ 专线号（盘号-1）*8+ 专线号（盘号-1）*8+ 专线号（盘号-1）*8+ 专线号 0xf2 0xf2 0xf2 0xf2

北大青鸟 RS232 通讯协议 V2.1 多线自动停止 0x56 多线自动启动延时 0x57 多线应答缺失多线线路故障 0x58 0x59 多线线路故障恢复 0x5A 模拟报警监管报警监管报警撤销命令气体线路故障气体线路故障恢复气体喷洒应答气体喷洒应答撤销声光启动声光停止相关设备动作相关设备动作停止防火区启动防火区停止喷洒启动延时启动远程停止动作撤销板故障板故障恢复主电故障主电故障恢复备电故障备电故障恢复 0x8b 0x8c 0x8d 代码 0xfa 0xfa 0xfa 0xfa 0xfa 0xfa 0xfa 0xfa 0xfa 0xfa 0xfa 0xfa 0xfa 0x70 0x70 0x71 0x71 0x72 0x72 0xf2 0xf2 0xf2 0xf2 0xf2 为实际减一（盘号-1）*8+ 专线号（盘号-1）*8+ 专线号（盘号-1）*8+ 专线号（盘号-1）*8+ 专线号（盘号-1）*8+ 专线号控制器回路部位 0x01 （盘号-1）*4+区号 0x02 （盘号-1）*4+区号 0x03 （盘号-1）*4+区号 0x04 （盘号-1）*4+区号 0x05 （盘号-1）*4+区号 0x06 （盘号-1）*4+区号 0x07 （盘号-1）*4+区号 0x08 （盘号-1）*4+区号 0x09 （盘号-1）*4+区号 0x0a （盘号-1）*4+区号 0x0b （盘号-1）*4+区号 0x0c （盘号-1）*4+区号 0x0e （盘号-1）*4+区号 0x80 板号 0x90 板号 0x80 0x90 0x80 0x90 北大青鸟环宇消防设备股份有限公司 - 4 -

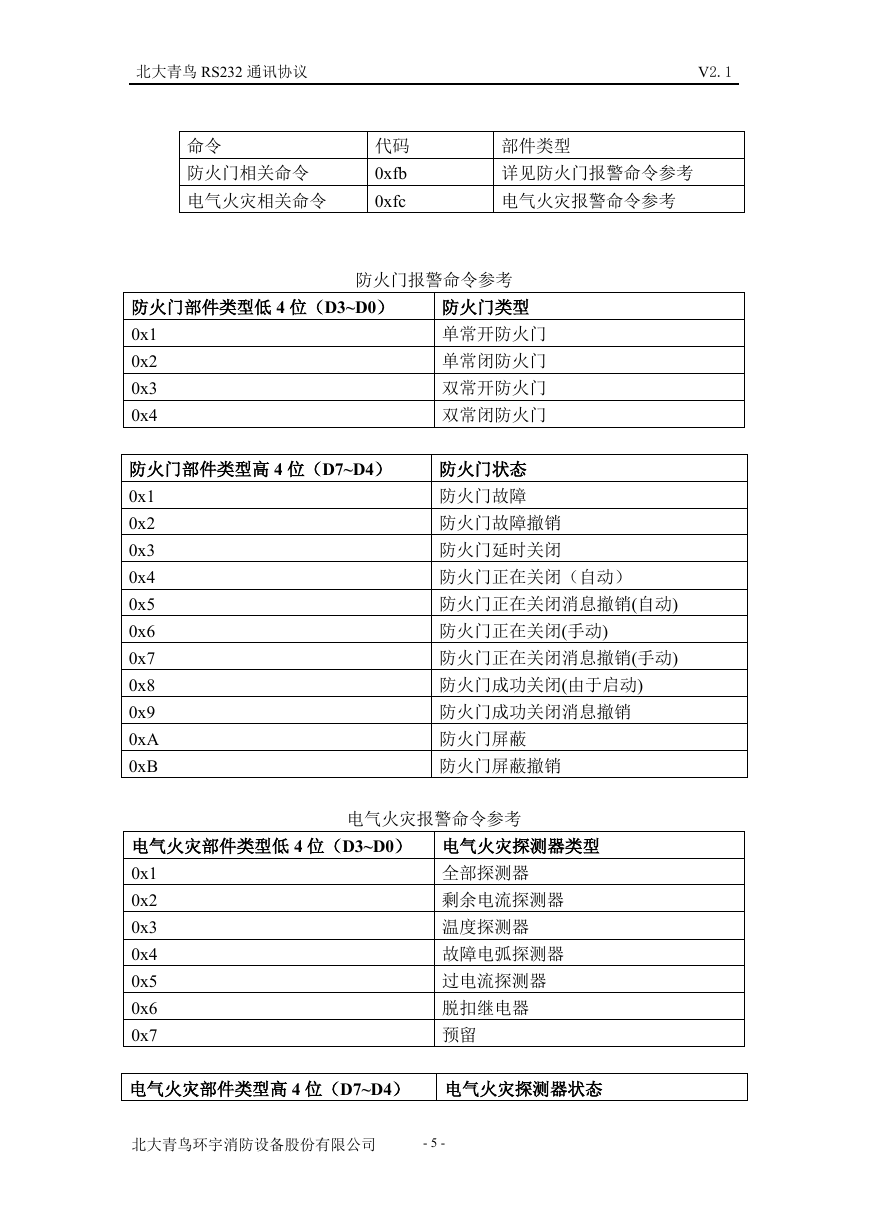

北大青鸟 RS232 通讯协议 V2.1 命令防火门相关命令电气火灾相关命令代码 0xfb 0xfc 部件类型详见防火门报警命令参考电气火灾报警命令参考防火门报警命令参考防火门部件类型低 4 位（D3~D0） 0x1 0x2 0x3 0x4 防火门类型单常开防火门单常闭防火门双常开防火门双常闭防火门防火门部件类型高 4 位（D7~D4） 0x1 0x2 0x3 0x4 0x5 0x6 0x7 0x8 0x9 0xA 0xB 防火门状态防火门故障防火门故障撤销防火门延时关闭防火门正在关闭（自动）防火门正在关闭消息撤销(自动) 防火门正在关闭(手动) 防火门正在关闭消息撤销(手动) 防火门成功关闭(由于启动) 防火门成功关闭消息撤销防火门屏蔽防火门屏蔽撤销电气火灾报警命令参考电气火灾部件类型低 4 位（D3~D0）电气火灾探测器类型 0x1 0x2 0x3 0x4 0x5 0x6 0x7 电气火灾部件类型高 4 位（D7~D4）电气火灾探测器状态全部探测器剩余电流探测器温度探测器故障电弧探测器过电流探测器脱扣继电器预留北大青鸟环宇消防设备股份有限公司 - 5 -

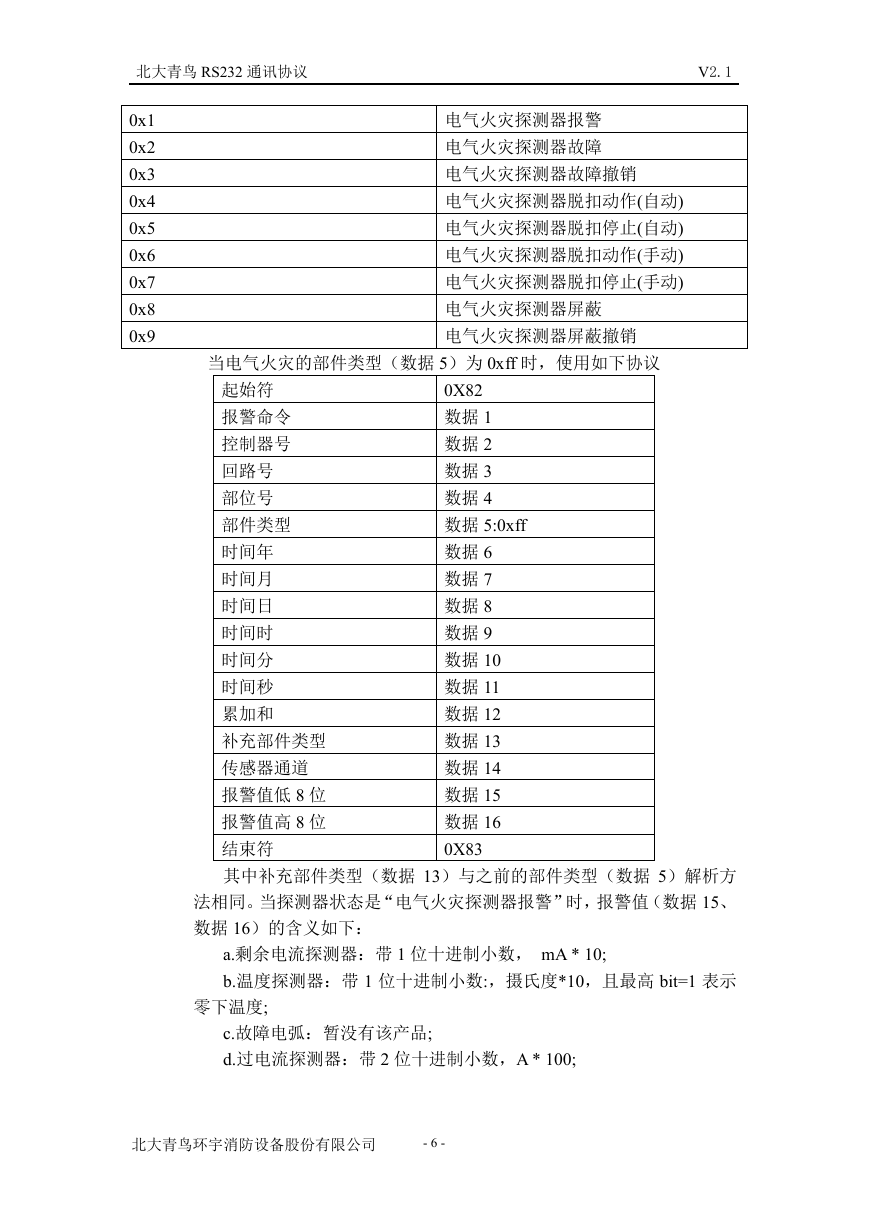

北大青鸟 RS232 通讯协议 V2.1 0x1 0x2 0x3 0x4 0x5 0x6 0x7 0x8 0x9 电气火灾探测器报警电气火灾探测器故障电气火灾探测器故障撤销电气火灾探测器脱扣动作(自动) 电气火灾探测器脱扣停止(自动) 电气火灾探测器脱扣动作(手动) 电气火灾探测器脱扣停止(手动) 电气火灾探测器屏蔽电气火灾探测器屏蔽撤销当电气火灾的部件类型（数据 5）为 0xff 时，使用如下协议起始符报警命令控制器号回路号部位号部件类型时间年时间月时间日时间时时间分时间秒累加和补充部件类型传感器通道报警值低 8 位报警值高 8 位结束符 0X82 数据 1 数据 2 数据 3 数据 4 数据 5:0xff 数据 6 数据 7 数据 8 数据 9 数据 10 数据 11 数据 12 数据 13 数据 14 数据 15 数据 16 0X83 其中补充部件类型（数据 13）与之前的部件类型（数据 5）解析方法相同。当探测器状态是“电气火灾探测器报警”时，报警值（数据 15、数据 16）的含义如下：零下温度; a.剩余电流探测器：带 1 位十进制小数， mA * 10; b.温度探测器：带 1 位十进制小数:，摄氏度*10，且最高 bit=1 表示 c.故障电弧：暂没有该产品; d.过电流探测器：带 2 位十进制小数，A * 100; 北大青鸟环宇消防设备股份有限公司 - 6 -

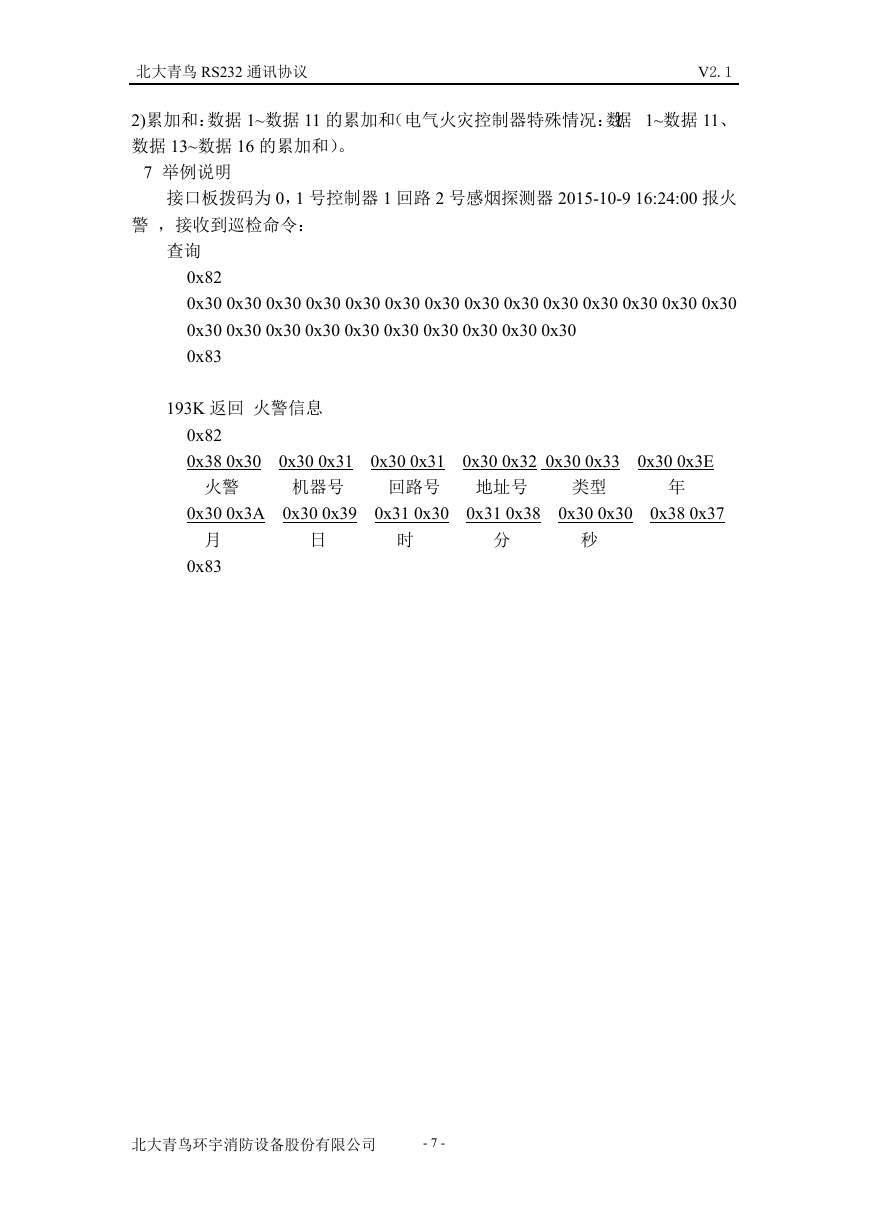

北大青鸟 RS232 通讯协议 V2.1 2)累加和：数据 1~数据 11 的累加和（电气火灾控制器特殊情况：数据 1~数据 11、数据 13~数据 16 的累加和）。 7 举例说明接口板拨码为 0，1 号控制器 1 回路 2 号感烟探测器 2015-10-9 16:24:00 报火警，接收到巡检命令：查询 0x82 0x30 0x30 0x30 0x30 0x30 0x30 0x30 0x30 0x30 0x30 0x30 0x30 0x30 0x30 0x30 0x30 0x30 0x30 0x30 0x30 0x30 0x30 0x30 0x30 0x83 193K 返回火警信息 0x82 0x38 0x30 0x30 0x31 0x30 0x31 0x30 0x32 0x30 0x33 0x30 0x3E 火警机器号回路号地址号类型年 0x30 0x3A 0x30 0x39 0x31 0x30 0x31 0x38 0x30 0x30 0x38 0x37 月日时分秒 0x83 北大青鸟环宇消防设备股份有限公司 - 7 -

北大青鸟 RS232 通讯协议 V2.1 北大青鸟环宇消防设备股份有限公司 - 8 -
