MP C6502/C8002 series 用户指南

机器控制面板的名称和功能指南

快速复印机参考指南

快速传真机参考指南

快速扫描仪参考指南

如何阅读这些手册

手册中使用的符号

主要功能名称

1. 您可以使用本机做些什么

减少成本

方便地将文件转换成电子格式

注册目的地

更高效地操作机器

自定义[主页]屏幕

使用各种功能进行复印

使用各种功能进行打印

利用存储的文件

连接两台机器进行复印

无纸发送和接收传真

通过因特网发送和接收传真

使用未安装传真装置的机器发送和接收传真

在网络环境下使用传真机和扫描仪

将文字信息嵌入扫描的文件中

防止信息泄漏（安全功能）

集中控制扫描条件和分布

使用计算机监控和设置机器

防止未经授权的复印

2. 开始使用

组件名称与功能指南

机器选购件功能指南

机器外部选购件功能指南

更改显示语言

如何使用[主页]屏幕

在[主页]屏幕上添加图标

使用Web Image Monitor在[主页]屏幕上添加图标

使用用户工具在[主页]屏幕上添加图标

在程序中注册功能

程序示例

打开/关闭电源

打开主电源

关闭主电源

显示验证屏幕时

使用控制面板进行用户代码验证

使用控制面板登录

使用控制面板注销

放置原稿

在曝光玻璃上放置原稿

在自动送纸机上放置原稿

3. 复印

基本步骤

自动缩小/放大

双面复印

指定原稿和复印方向

合并复印

单面合并

双面合并

在手送台的自定义尺寸纸张上进行复印

复印到信封上

从手送台纸盘装入信封复印

从纸盘装入信封复印

分页

更改份数

将数据保存在文件服务器中

4. 传真

传送（记忆传送）的基本步骤

使用曝光玻璃发送原稿（记忆传送）

注册传真目的地

删除传真目的地

在检查与目的地的连接时传送（立即传送）

使用曝光玻璃发送原稿（立即传送）

取消传送

在扫描原稿前取消传送

在原稿正在扫描时取消传送

在扫描原稿后取消传送

保存文件

发送保存的文件

手动打印日志

5. 打印

快速安装

显示打印机驱动程序属性

标准打印

使用PCL 6打印机驱动程序时

在双面纸上打印

使用PCL 6打印机驱动程序时

双面打印类型

将多页合并为一页

使用PCL 6打印机驱动程序时

合并打印的类型

在信封上进行打印

使用控制面板配置信封设置

使用打印机驱动程序在信封上进行打印

使用PCL 6打印机驱动程序时

使用文件服务器进行保存和打印

在文件服务器中保存文件

管理保存在文件服务器中的文件

6. 扫描

使用扫描到文件夹时的基本步骤

在运行Windows的计算机上创建共享文件夹/确认计算机信息

步骤1：确认用户名和计算机名称

步骤2：在运行Microsoft Windows的计算机上创建共享文件夹

第3步：为已创建的共享文件夹指定访问权限

注册SMB文件夹

手动定位SMB文件夹

使用浏览网络定位SMB文件夹

删除SMB注册文件夹

手动输入目的地路径

通过电子邮件发送扫描文件的基本步骤

注册电子邮件目的地

删除电子邮件目的地

手动输入电子邮件地址

保存扫描文件的基本步骤

检查从列表中选定的保存文件

指定文件类型

指定扫描设置

7. 文件服务器

存储数据

打印保存的文件

8. Web Image Monitor

显示首页

9. 添加纸张和碳粉

装入纸张的注意事项

扇开纸张

在纸盘1中装入纸张

在A3/11 × 17纸盘单元中装入纸张

将纸张装入纸盘2和3

将标签纸装入纸盘2和3

将纸张装入手送台

将标签纸装入手送台

使用打印机功能从手送台打印

使用控制面板指定常规尺寸

使用控制面板指定自定义尺寸纸张

使用控制面板指定纸张类型为厚纸、薄纸或OHP投影片

将纸张装入大容量纸盘

将纸张装入宽型大容量纸盘

将纸张装入插纸机

将纸张装入双插纸机

装入方向固定的纸张或双面纸张

推荐的纸张尺寸和类型

厚纸

信封

添加碳粉

在碳粉用尽时发送传真或扫描文件

处置废弃碳粉

10. 故障排除

显示状态图标时

[检查状态]键的指示灯亮起或闪烁时

机器发出蜂鸣声时

在操作机器时遇到问题

无法同时执行多种功能时

使用复印机/文件服务器功能时显示的信息

使用连接复印功能时

使用传真机功能时显示的信息

指定网络设置出现问题时

无法使用远程传真功能时

使用打印机功能时显示的信息

使用打印机功能时在控制面板上显示的信息

从内存存储设备使用直接打印时

使用打印机功能时打印在错误日志或报告上的信息

取消打印作业时

打印设置出现问题时

文件无法存储在文件服务器中时

没有足够的可用硬盘空间时

没有足够的内存时

参数有问题时

用户没有权限来执行操作时

无法注册用户时

发生其他错误时

使用扫描仪功能时显示的信息

使用扫描仪功能时控制面板上显示的信息

无法正常扫描文件时

因内存已满而无法扫描文件时

数据传输失败时

因选择了当前使用的文件而无法发送数据时

因文件或页面过多而无法发送数据时

无法使用WSD扫描仪功能时

无法在内存存储设备上存储文件时

客户端计算机上显示的信息

连接到扫描仪出现问题时

出现其他信息时

扫描或存储原稿出现问题时

无法编辑主页屏幕时

更新通讯簿时

因目的地出现问题而无法发送数据时

因用户证书出现问题而无法操作机器时

登录发生问题时

用户没有权限来执行操作时

无法使用LDAP服务器时

索引

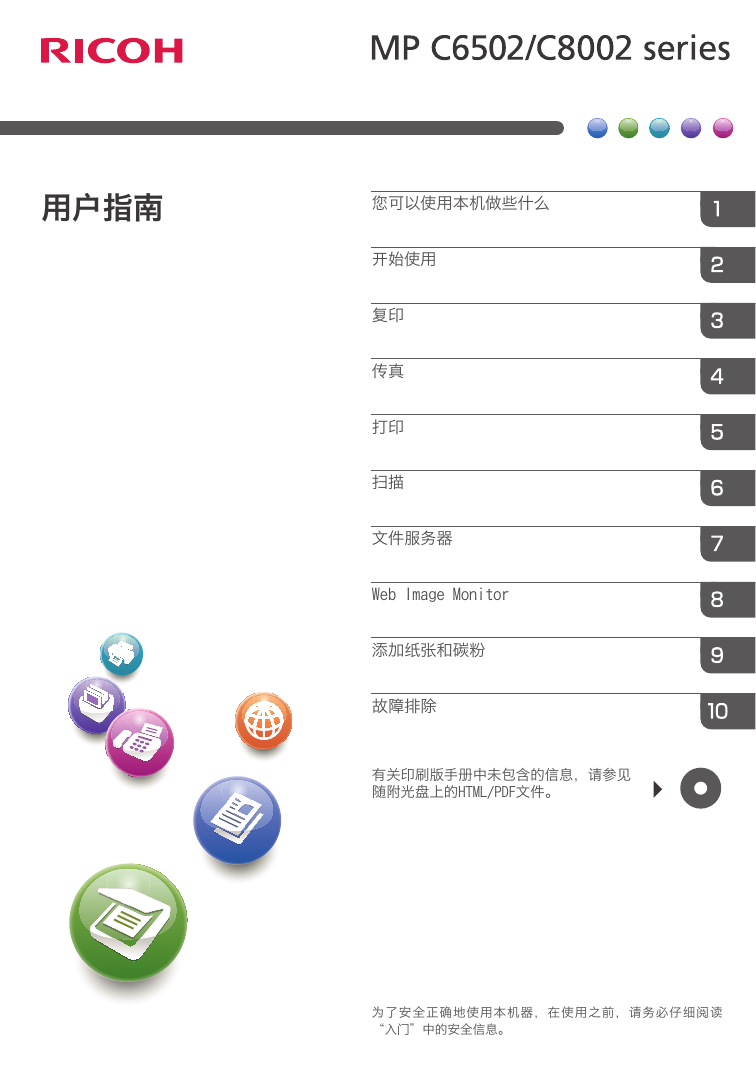

用户指南您可以使用本机做些什么开始使用复印传真打印扫描文件服务器 Web Image Monitor 添加纸张和碳粉故障排除有关印刷版手册中未包含的信息，请参见随附光盘上的HTML/PDF文件。为了安全正确地使用本机器，在使用之前，请务必仔细阅读 “入门”中的安全信息。

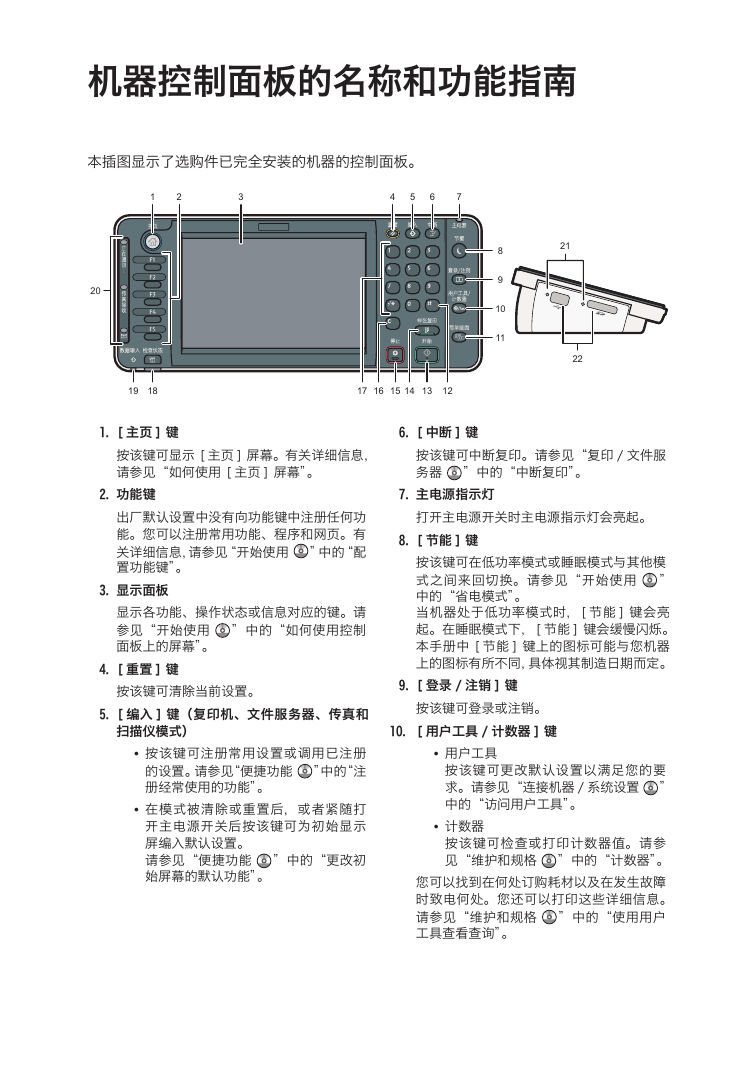

机器控制面板的名称和功能指南本插图显示了选购件已完全安装的机器的控制面板。 1 2 3 4 5 6 7 20 8 9 10 11 21 22 19 18 17 16 15 14 13 12 1. [ 主页 ] 键 6. [ 中断 ] 键按该键可显示 [ 主页 ] 屏幕。有关详细信息，请参见“如何使用 [ 主页 ] 屏幕”。按该键可中断复印。请参见“复印 / 文件服务器 ”中的“中断复印”。 2. 功能键 7. 主电源指示灯出厂默认设置中没有向功能键中注册任何功能。您可以注册常用功能、程序和网页。有关详细信息，请参见“开始使用 ”中的“配置功能键”。 3. 显示面板显示各功能、操作状态或信息对应的键。请参见“开始使用 ”中的“如何使用控制面板上的屏幕”。 4. [ 重置 ] 键按该键可清除当前设置。 5. [ 编入 ] 键（复印机、文件服务器、传真和扫描仪模式） • 按该键可注册常用设置或调用已注册的设置。请参见“便捷功能 ”中的“注册经常使用的功能”。在模式被清除或重置后，或者紧随打开主电源开关后按该键可为初始显示屏编入默认设置。请参见“便捷功能 ”中的“更改初始屏幕的默认功能”。打开主电源开关时主电源指示灯会亮起。 8. [ 节能 ] 键按该键可在低功率模式或睡眠模式与其他模式之间来回切换。请参见“开始使用 ” 中的“省电模式”。当机器处于低功率模式时，[ 节能 ] 键会亮起。在睡眠模式下，[ 节能 ] 键会缓慢闪烁。本手册中 [ 节能 ] 键上的图标可能与您机器上的图标有所不同，具体视其制造日期而定。 9. [ 登录 / 注销 ] 键按该键可登录或注销。 10. [ 用户工具 / 计数器 ] 键用户工具按该键可更改默认设置以满足您的要求。请参见“连接机器 / 系统设置 ” 中的“访问用户工具”。计数器按该键可检查或打印计数器值。请参见“维护和规格 ”中的“计数器”。您可以找到在何处订购耗材以及在发生故障时致电何处。您还可以打印这些详细信息。请参见“维护和规格 ”中的“使用用户工具查看查询”。

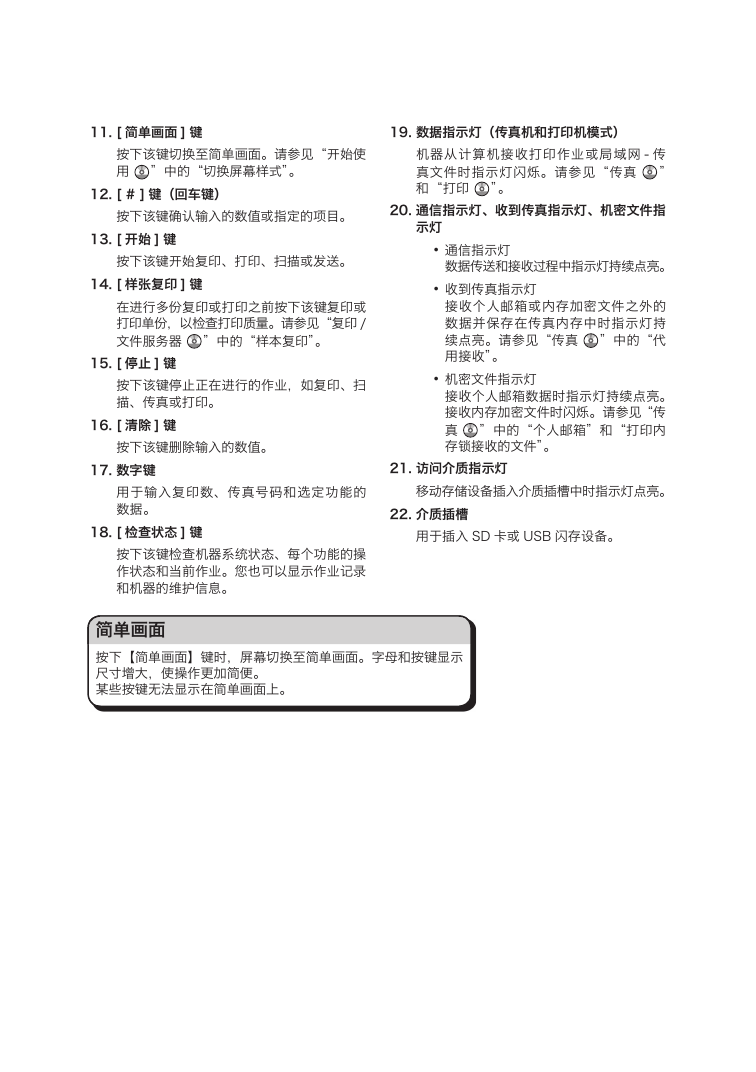

11. [ 简单画面 ] 键按下该键切换至简单画面。请参见“开始使用 ”中的“切换屏幕样式”。 12. [ # ] 键（回车键）按下该键确认输入的数值或指定的项目。 13. [ 开始 ] 键按下该键开始复印、打印、扫描或发送。 14. [ 样张复印 ] 键在进行多份复印或打印之前按下该键复印或打印单份，以检查打印质量。请参见“复印 / 文件服务器 ”中的“样本复印”。 15. [ 停止 ] 键按下该键停止正在进行的作业，如复印、扫描、传真或打印。 16. [ 清除 ] 键按下该键删除输入的数值。 17. 数字键用于输入复印数、传真号码和选定功能的数据。 18. [ 检查状态 ] 键按下该键检查机器系统状态、每个功能的操作状态和当前作业。您也可以显示作业记录和机器的维护信息。 19. 数据指示灯（传真机和打印机模式）机器从计算机接收打印作业或局域网 - 传真文件时指示灯闪烁。请参见“传真 ” 和“打印 ”。 20. 通信指示灯、收到传真指示灯、机密文件指示灯 • 通信指示灯数据传送和接收过程中指示灯持续点亮。 • 收到传真指示灯接收个人邮箱或内存加密文件之外的数据并保存在传真内存中时指示灯持续点亮。请参见“传真 ”中的“代用接收”。 • 机密文件指示灯接收个人邮箱数据时指示灯持续点亮。接收内存加密文件时闪烁。请参见“传真 ”中的“个人邮箱”和“打印内存锁接收的文件”。 21. 访问介质指示灯移动存储设备插入介质插槽中时指示灯点亮。 22. 介质插槽用于插入 SD 卡或 USB 闪存设备。简单画面按下【简单画面】键时，屏幕切换至简单画面。字母和按键显示尺寸增大，使操作更加简便。某些按键无法显示在简单画面上。

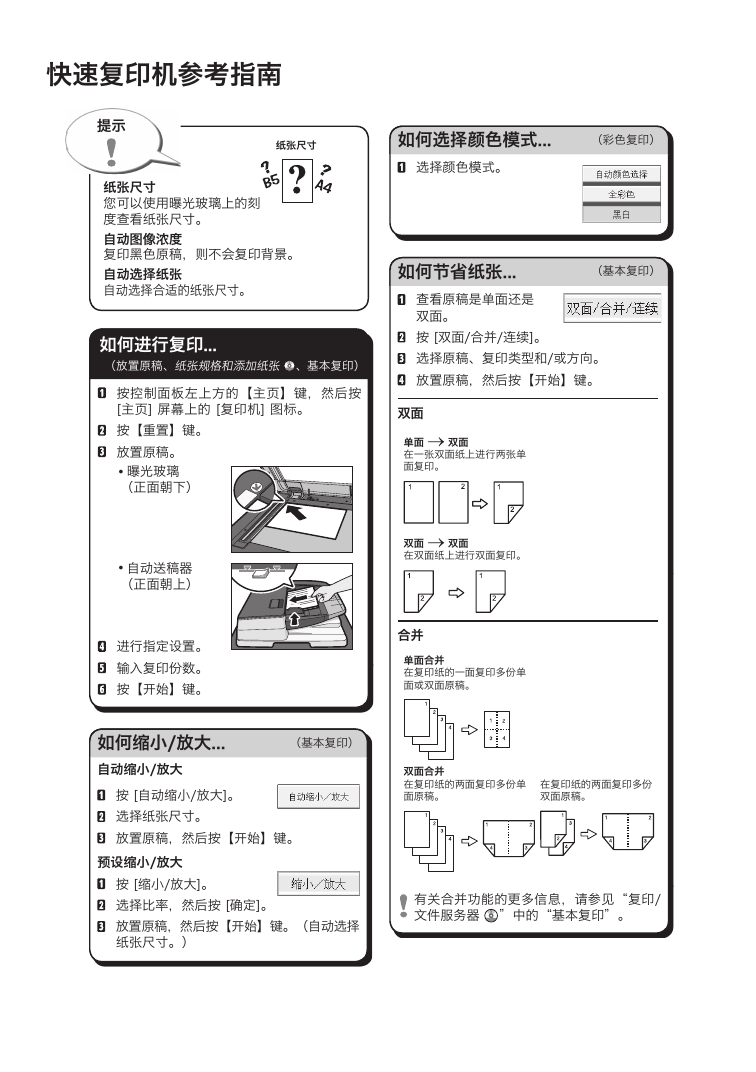

快速复印机参考指南提示纸张尺寸如何选择颜色模式... 选择颜色模式。（彩色复印）纸张尺寸您可以使用曝光玻璃上的刻度查看纸张尺寸。自动图像浓度复印黑色原稿，则不会复印背景。自动选择纸张自动选择合适的纸张尺寸。如何进行复印... （放置原稿、纸张规格和添加纸张、基本复印）按控制面板左上方的【主页】键，然后按 [主页] 屏幕上的 [复印机] 图标。按【重置】键。放置原稿。 • 曝光玻璃（正面朝下） • 自动送稿器（正面朝上）进行指定设置。输入复印份数。按【开始】键。如何节省纸张... 查看原稿是单面还是双面。（基本复印）按 [双面/合并/连续]。选择原稿、复印类型和/或方向。放置原稿，然后按【开始】键。双面单面 → 双面在一张双面纸上进行两张单面复印。双面 → 双面在双面纸上进行双面复印。合并单面合并在复印纸的一面复印多份单面或双面原稿。如何缩小/放大... 自动缩小/放大（基本复印）按 [自动缩小/放大]。选择纸张尺寸。放置原稿，然后按【开始】键。预设缩小/放大按 [缩小/放大]。选择比率，然后按 [确定]。放置原稿，然后按【开始】键。（自动选择纸张尺寸。）双面合并在复印纸的两面复印多份单面原稿。在复印纸的两面复印多份双面原稿。有关合并功能的更多信息，请参见“复印/ 文件服务器 ”中的“基本复印”。

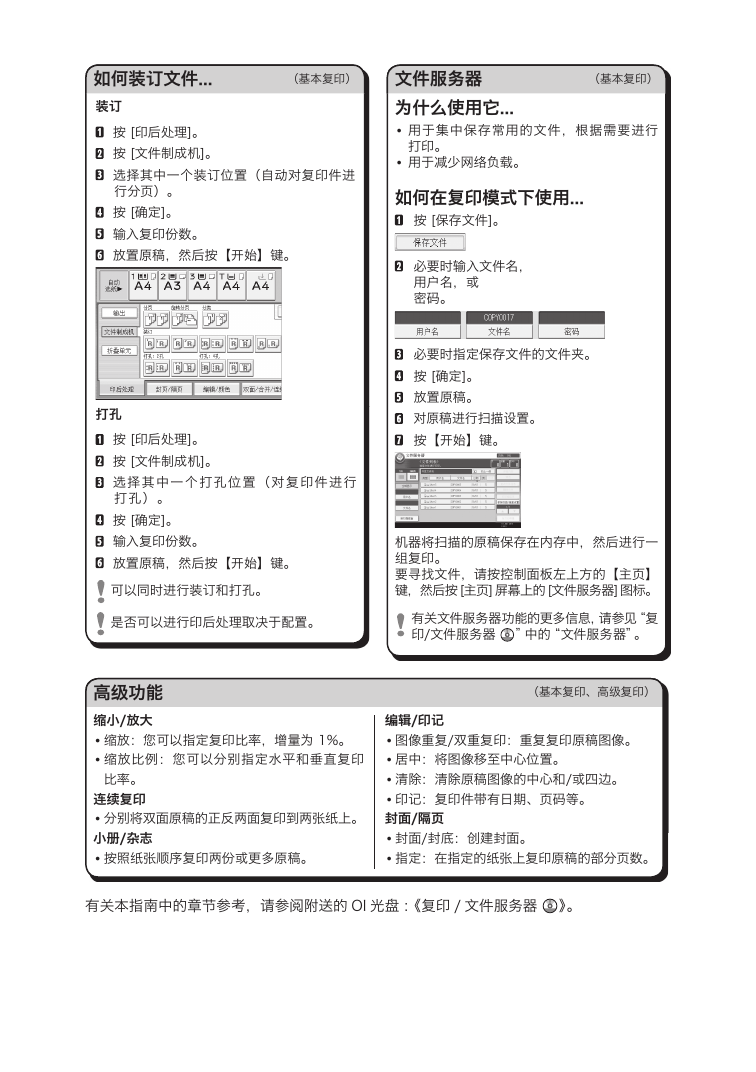

如何装订文件... 装订（基本复印）按 [印后处理]。按 [文件制成机]。选择其中一个装订位置（自动对复印件进行分页）。按 [确定]。输入复印份数。放置原稿，然后按【开始】键。打孔按 [印后处理]。按 [文件制成机]。选择其中一个打孔位置（对复印件进行打孔）。按 [确定]。输入复印份数。放置原稿，然后按【开始】键。可以同时进行装订和打孔。是否可以进行印后处理取决于配置。文件服务器为什么使用它... • 用于集中保存常用的文件，根据需要进行（基本复印）打印。 • 用于减少网络负载。如何在复印模式下使用... 按 [保存文件]。必要时输入文件名，用户名，或密码。必要时指定保存文件的文件夹。按 [确定]。放置原稿。对原稿进行扫描设置。按【开始】键。机器将扫描的原稿保存在内存中，然后进行一组复印。要寻找文件，请按控制面板左上方的【主页】键，然后按 [主页] 屏幕上的 [文件服务器] 图标。有关文件服务器功能的更多信息，请参见“复印/文件服务器 ”中的“文件服务器”。高级功能缩小/放大 • 缩放：您可以指定复印比率，增量为 1%。 • 缩放比例：您可以分别指定水平和垂直复印比率。连续复印 • 分别将双面原稿的正反两面复印到两张纸上。小册/杂志 • 按照纸张顺序复印两份或更多原稿。（基本复印、高级复印）编辑/印记 • 图像重复/双重复印：重复复印原稿图像。 • 居中：将图像移至中心位置。 • 清除：清除原稿图像的中心和/或四边。 • 印记：复印件带有日期、页码等。封面/隔页 • 封面/封底：创建封面。 • 指定：在指定的纸张上复印原稿的部分页数。有关本指南中的章节参考，请参阅附送的 OI 光盘：《复印 / 文件服务器》。

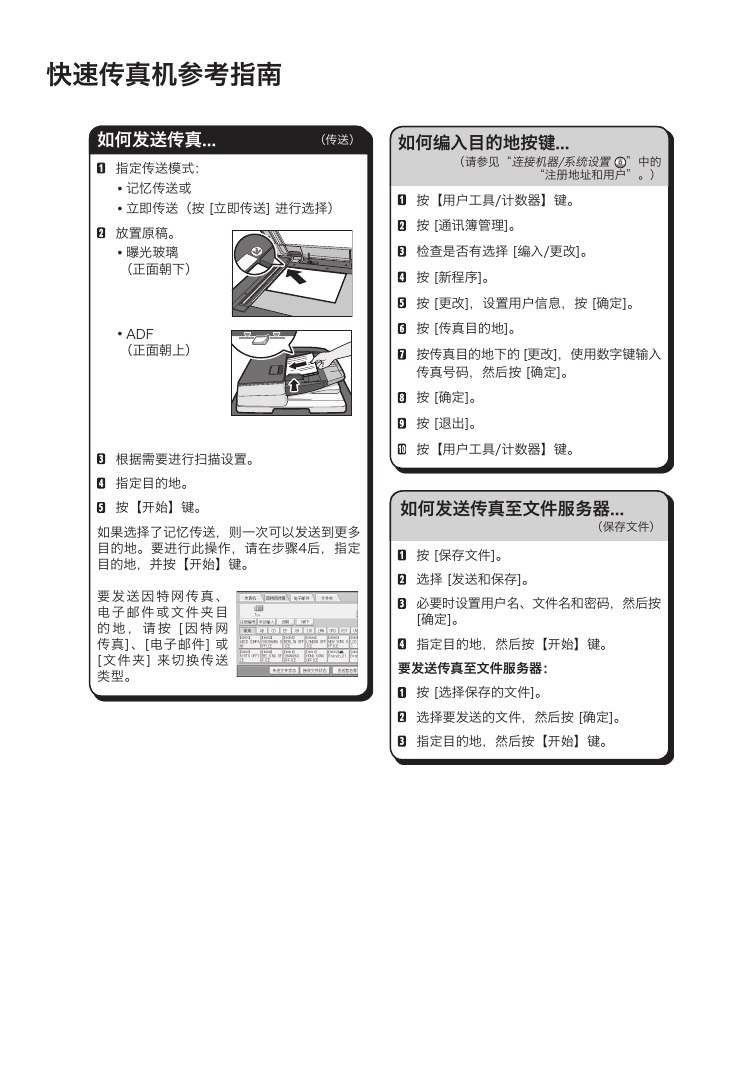

快速传真机参考指南如何发送传真... 指定传送模式：（传送）如何编入目的地按键... • 记忆传送或 • 立即传送（按 [立即传送] 进行选择）放置原稿。 • 曝光玻璃（正面朝下） • ADF （正面朝上）根据需要进行扫描设置。指定目的地。按【开始】键。如果选择了记忆传送，则一次可以发送到更多目的地。要进行此操作，请在步骤4后，指定目的地，并按【开始】键。要发送因特网传真、电子邮件或文件夹目的地，请按 [ 因特网传真]、[电子邮件] 或 [文件夹] 来切换传送类型。（请参见“连接机器/系统设置 ”中的 “注册地址和用户”。）按【用户工具/计数器】键。按 [通讯簿管理]。检查是否有选择 [编入/更改]。按 [新程序]。按 [更改]，设置用户信息，按 [确定]。按 [传真目的地]。按传真目的地下的 [更改]，使用数字键输入传真号码，然后按 [确定]。按 [确定]。按 [退出]。按【用户工具/计数器】键。如何发送传真至文件服务器... （保存文件）按 [保存文件]。选择 [发送和保存]。必要时设置用户名、文件名和密码，然后按 [确定]。指定目的地，然后按【开始】键。要发送传真至文件服务器：按 [选择保存的文件]。选择要发送的文件，然后按 [确定]。指定目的地，然后按【开始】键。

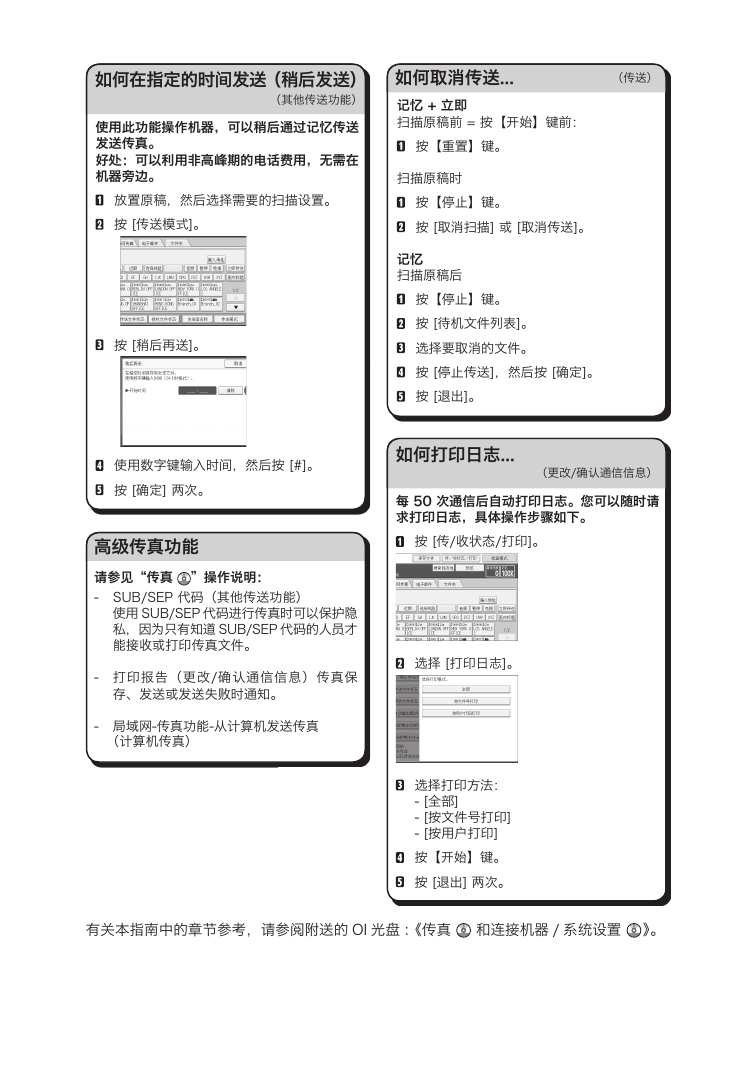

如何在指定的时间发送（稍后发送）（其他传送功能）使用此功能操作机器，可以稍后通过记忆传送发送传真。好处：可以利用非高峰期的电话费用，无需在机器旁边。放置原稿，然后选择需要的扫描设置。如何取消传送... 记忆 + 立即扫描原稿前 = 按【开始】键前：（传送）按【重置】键。扫描原稿时按【停止】键。按 [传送模式]。按 [取消扫描] 或 [取消传送]。按 [稍后再送]。使用数字键输入时间，然后按 [#]。按 [确定] 两次。高级传真功能请参见“传真 ”操作说明： - SUB/SEP 代码（其他传送功能）使用 SUB/SEP 代码进行传真时可以保护隐私，因为只有知道 SUB/SEP 代码的人员才能接收或打印传真文件。 - 打印报告（更改/确认通信信息）传真保存、发送或发送失败时通知。局域网-传真功能-从计算机发送传真 - （计算机传真）记忆扫描原稿后按【停止】键。按 [待机文件列表]。选择要取消的文件。按 [停止传送]，然后按 [确定]。按 [退出]。如何打印日志... （更改/确认通信信息）每 50 次通信后自动打印日志。您可以随时请求打印日志，具体操作步骤如下。按 [传/收状态/打印]。选择 [打印日志]。选择打印方法： - [全部] - [按文件号打印] - [按用户打印] 按【开始】键。按 [退出] 两次。有关本指南中的章节参考，请参阅附送的 OI 光盘：《传真和连接机器 / 系统设置》。

指定目的地。您可以指定多个目的地。关于扫描到电子邮件：选择目的地前，请确保选择了 [To]。如有必要，请按 [Cc] 或 [Bcc]，然后选择目的地。仅扫描到电子邮件指定电子邮件发送者。根据安全设置，可以指定登录的用户为 [发送者名称]。 • 要指定电子邮件发送者，请按 [发送者姓名]。 • 选择发送者。 • 按 [确定]。 • 关于确认接收电子邮件，请按 [接收.通知]。仅扫描到电子邮件必要时输入主题。 • 按 [主题]。 • 输入主题。 • 按 [确定]。按【开始】键。快速扫描仪参考指南要使用扫描仪功能，必须事先进行必要的设置。有关这些设置的详细信息，请参见随附光盘中“连接机器/系统设置和扫描 ”中的“访问用户工具”。如何扫描... 可用扫描功能：扫描到电子邮件扫描到文件夹 (SMB/FTP/NCP) 使用 WSD（设备网络服务）扫描保存到硬盘保存到内存存储设备扫描到传送服务器通过 TWAIN 驱动程序扫描有关、、和的详细信息，请参见随附光盘中的“扫描 ”。如何使用扫描到电子邮件/扫描到文件夹... （通过电子邮件发送扫描文件的基本步骤。使用扫描到文件夹时的基本步骤）按控制面板左上方的【主页】键，然后按 [主页] 屏幕上的 [扫描仪] 图标。确保没有以前的设置。如果仍有以前的设置，请按【重置】键。按 [电子邮件] 或 [文件夹] 选项卡。放置原稿。如有必要，请根据要扫描的原稿指定扫描设置。如有必要，请按 [发送文件类型/名称] 来指定文件名或文件格式等设置。
