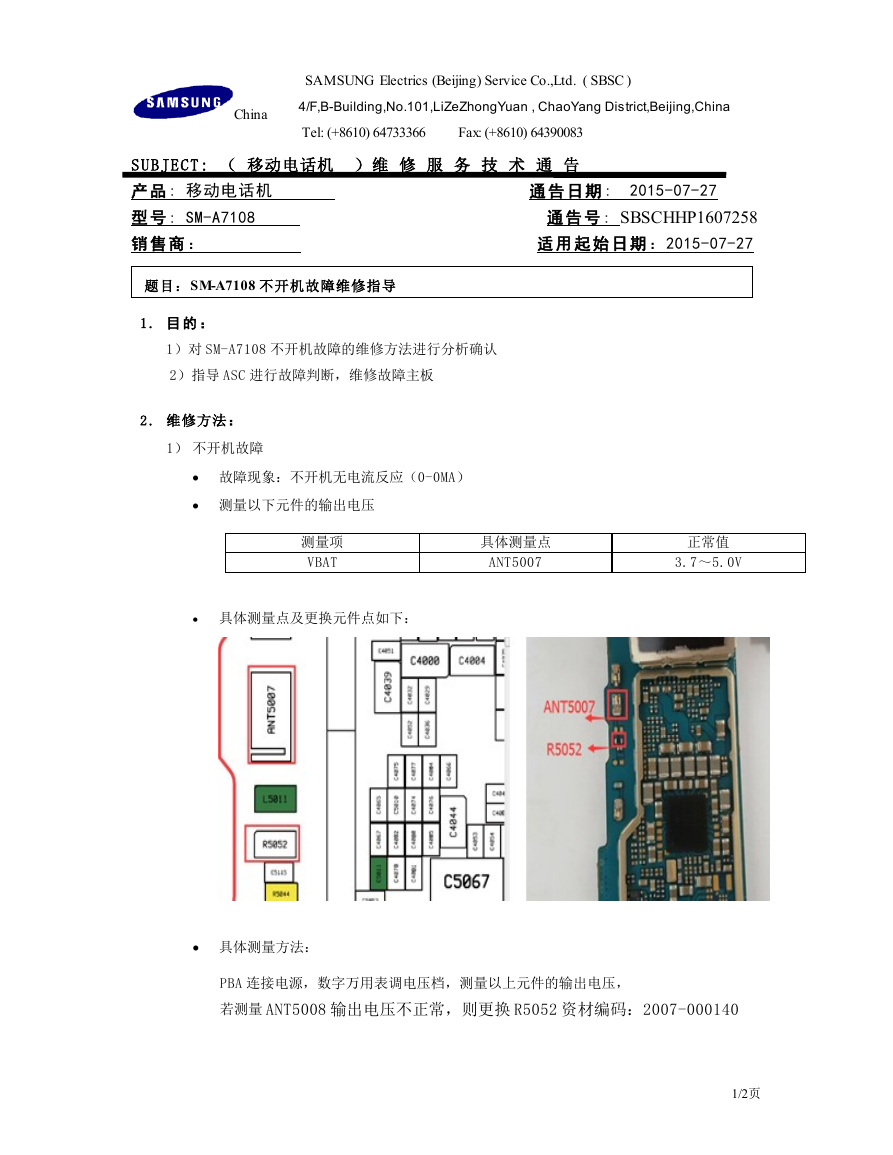

China SAMSUNG Electrics (Beijing) Service Co.,Ltd. ( SBSC ) 4/F,B-Building,No.101,LiZeZhongYuan , ChaoYang District,Beijing,China Tel: (+8610) 64733366 Fax: (+8610) 64390083 SUBJECT: （ 移动电话机 ）维 修 服 务 技 术 通 告 产 品 : 移动电话机 通 告 日 期 : 2015-07-27 通 告 号 : SBSCHHP1607258 型 号 : SM-A7108 销 售 商 ： 适 用 起 始 日 期 ：2015-07-27 题目：SM-A7108 不开机故障维修指导 1 . 目 的 ： 1）对 SM-A7108 不开机故障的维修方法进行分析确认 2）指导 ASC 进行故障判断，维修故障主板 2 . 维修方法： 1） 不开机故障 • 故障现象：不开机无电流反应（0-0MA） • 测量以下元件的输出电压 测量项 VBAT 具体测量点 ANT5007 正常值 3.7～5.0V • 具体测量点及更换元件点如下： • 具体测量方法： PBA 连接电源，数字万用表调电压档，测量以上元件的输出电压， 若测量 ANT5008 输出电压不正常，则更换 R5052 资材编码：2007-000140 1/2页 

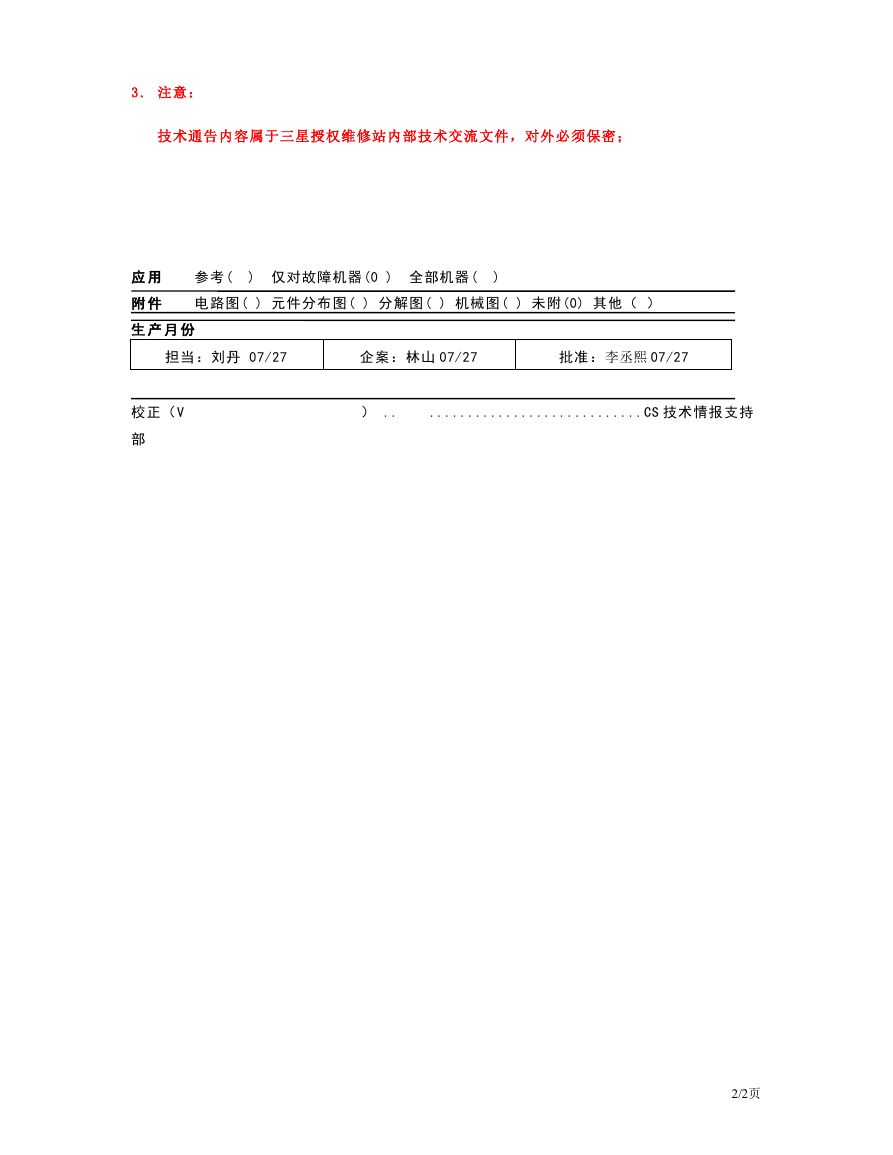

3 . 注意： 技术通告内容属于三星授权维修站内部技术交流文件，对外必须保密； 应 用 参考( ) 仅对故障机器( 0 ) 全部机器( ) 附 件 电路图( ) 元件分布图( ) 分解图( ) 机械图( ) 未附( 0) 其他（ ） 生 产 月 份 担当：刘丹 07/27 企案：林山 07/27 批准：李丞熙 07/27 校正（V ） .. ............................CS 技术情报支持 部 2/2页
