簡介硬體設定 B I O S 設定驅動程式與公用程式附錄 NF-M2 nView 主機板 AMD Socket AM2 NVIDIA 6150/NF430 2GHz HT 雙通道 DDR2 800 NV nView GeForce 6150 圖形埠使用手冊 DVI/VGA 輸出 NV GbE 4x SATA 3Gb/s 7.1 聲道高品質音效

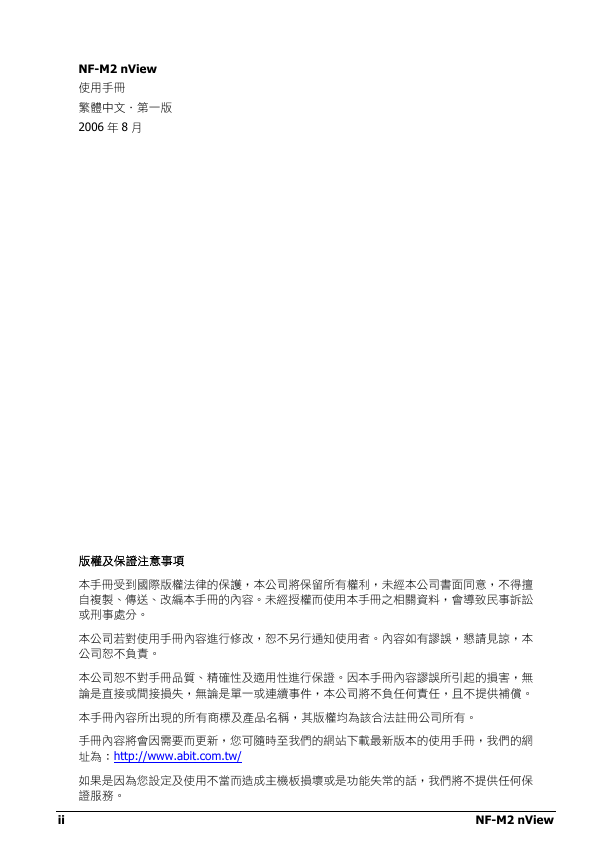

NF-M2 nView 使用手冊繁體中文．第一版 2006 年 8 月版權及保證注意事項本手冊受到國際版權法律的保護，本公司將保留所有權利，未經本公司書面同意，不得擅自複製、傳送、改編本手冊的內容。未經授權而使用本手冊之相關資料，會導致民事訴訟或刑事處分。本公司若對使用手冊內容進行修改，恕不另行通知使用者。內容如有謬誤，懇請見諒，本公司恕不負責。本公司恕不對手冊品質、精確性及適用性進行保證。因本手冊內容謬誤所引起的損害，無論是直接或間接損失，無論是單一或連續事件，本公司將不負任何責任，且不提供補償。本手冊內容所出現的所有商標及產品名稱，其版權均為該合法註冊公司所有。手冊內容將會因需要而更新，您可隨時至我們的網站下載最新版本的使用手冊，我們的網址為：http://www.abit.com.tw/ 如果是因為您設定及使用不當而造成主機板損壞或是功能失常的話，我們將不提供任何保證服務。 ii NF-M2 nView

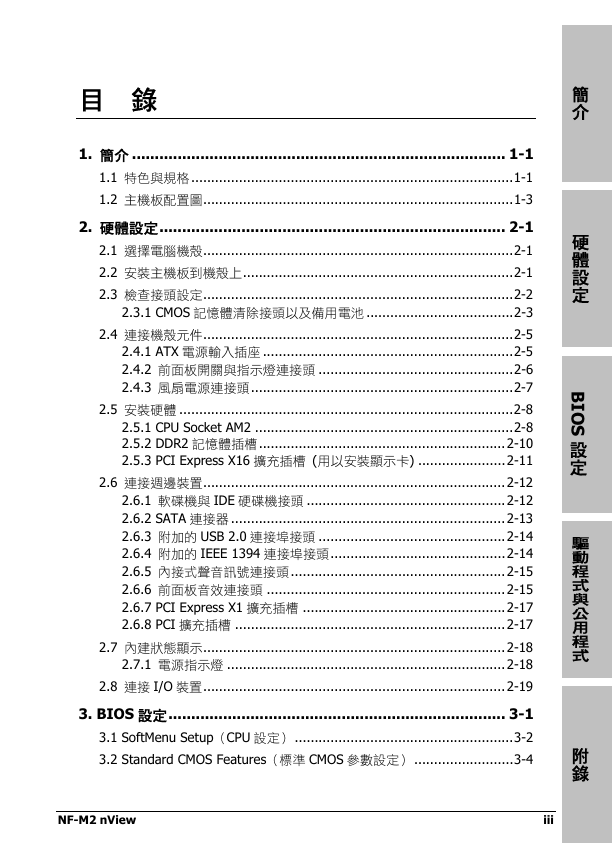

目錄 1. 簡介 .................................................................................. 1-1 1.1 特色與規格 .................................................................................1-1 1.2 主機板配置圖..............................................................................1-3 2. 硬體設定............................................................................ 2-1 2.1 選擇電腦機殼..............................................................................2-1 2.2 安裝主機板到機殼上....................................................................2-1 2.3 檢查接頭設定..............................................................................2-2 2.3.1 CMOS 記憶體清除接頭以及備用電池 .....................................2-3 2.4 連接機殼元件..............................................................................2-5 2.4.1 ATX 電源輸入插座 ...............................................................2-5 2.4.2 前面板開關與指示燈連接頭 .................................................2-6 2.4.3 風扇電源連接頭..................................................................2-7 2.5 安裝硬體 ....................................................................................2-8 2.5.1 CPU Socket AM2 .................................................................2-8 2.5.2 DDR2 記憶體插槽.............................................................. 2-10 2.5.3 PCI Express X16 擴充插槽 (用以安裝顯示卡) ...................... 2-11 2.6 連接週邊裝置............................................................................ 2-12 2.6.1 軟碟機與 IDE 硬碟機接頭 .................................................. 2-12 2.6.2 SATA 連接器 ..................................................................... 2-13 2.6.3 附加的 USB 2.0 連接埠接頭 ............................................... 2-14 2.6.4 附加的 IEEE 1394 連接埠接頭............................................ 2-14 2.6.5 內接式聲音訊號連接頭 ...................................................... 2-15 2.6.6 前面板音效連接頭 ............................................................ 2-15 2.6.7 PCI Express X1 擴充插槽 ................................................... 2-17 2.6.8 PCI 擴充插槽 .................................................................... 2-17 2.7 內建狀態顯示............................................................................ 2-18 2.7.1 電源指示燈 ...................................................................... 2-18 2.8 連接 I/O 裝置............................................................................ 2-19 3. BIOS 設定 .......................................................................... 3-1 3.1 SoftMenu Setup（CPU 設定） .......................................................3-2 3.2 Standard CMOS Features（標準 CMOS 參數設定） .........................3-4 簡介硬體設定 B I O S 設定驅動程式與公用程式附錄 NF-M2 nView iii

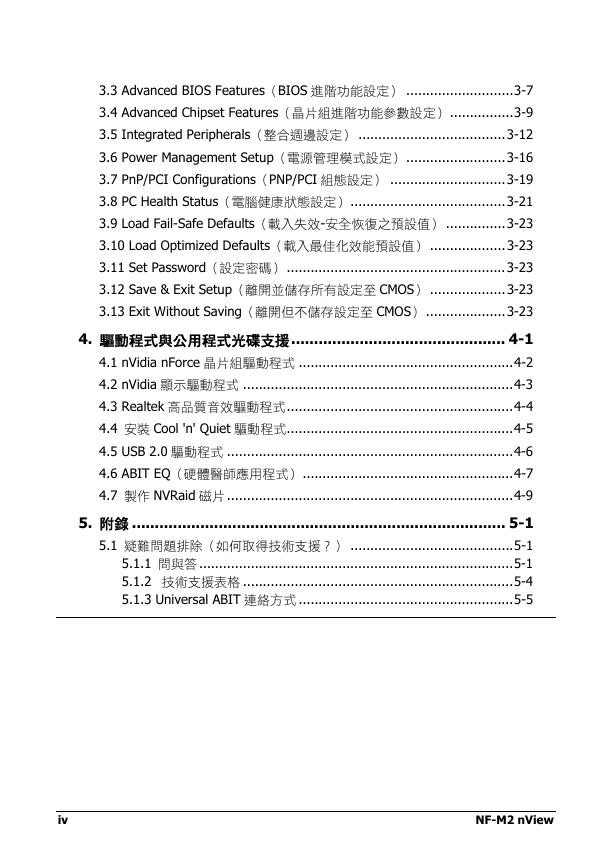

3.3 Advanced BIOS Features（BIOS 進階功能設定） ...........................3-7 3.4 Advanced Chipset Features（晶片組進階功能參數設定）................3-9 3.5 Integrated Peripherals（整合週邊設定） ..................................... 3-12 3.6 Power Management Setup（電源管理模式設定）......................... 3-16 3.7 PnP/PCI Configurations（PNP/PCI 組態設定） ............................. 3-19 3.8 PC Health Status（電腦健康狀態設定）....................................... 3-21 3.9 Load Fail-Safe Defaults（載入失效-安全恢復之預設值） ............... 3-23 3.10 Load Optimized Defaults（載入最佳化效能預設值） ................... 3-23 3.11 Set Password（設定密碼） ....................................................... 3-23 3.12 Save & Exit Setup（離開並儲存所有設定至 CMOS） ................... 3-23 3.13 Exit Without Saving（離開但不儲存設定至 CMOS） .................... 3-23 4. 驅動程式與公用程式光碟支援 ............................................... 4-1 4.1 nVidia nForce 晶片組驅動程式 ......................................................4-2 4.2 nVidia 顯示驅動程式 ....................................................................4-3 4.3 Realtek 高品質音效驅動程式.........................................................4-4 4.4 安裝 Cool 'n' Quiet 驅動程式.........................................................4-5 4.5 USB 2.0 驅動程式 ........................................................................4-6 4.6 ABIT EQ（硬體醫師應用程式）.....................................................4-7 4.7 製作 NVRaid 磁片 ........................................................................4-9 5. 附錄 .................................................................................. 5-1 5.1 疑難問題排除（如何取得技術支援？） .........................................5-1 5.1.1 問與答 ...............................................................................5-1 技術支援表格 ....................................................................5-4 5.1.2 5.1.3 Universal ABIT 連絡方式 ......................................................5-5 iv NF-M2 nView

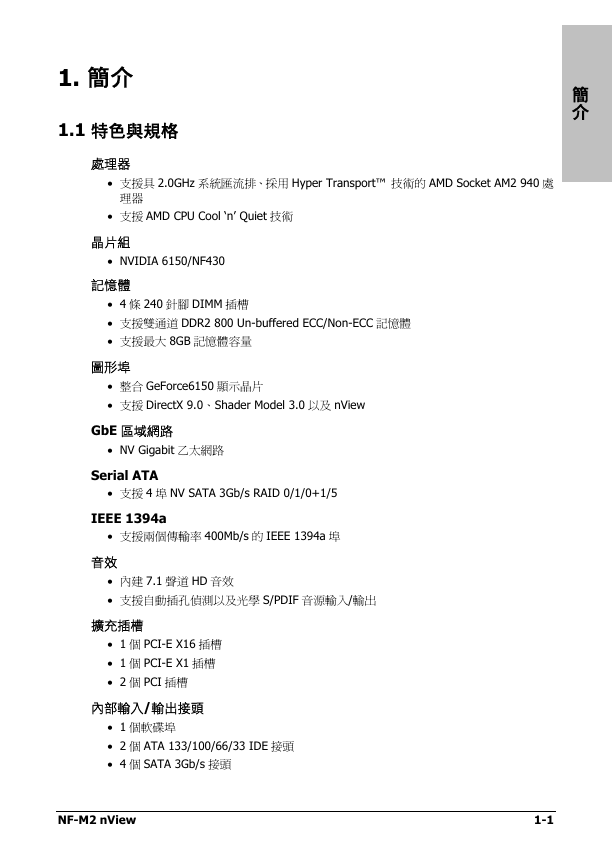

1. 簡介 1.1 特色與規格處理器支援具 2.0GHz 系統匯流排、採用 Hyper Transport™ 技術的 AMD Socket AM2 940 處簡介理器支援 AMD CPU Cool ‘n’ Quiet 技術晶片組 NVIDIA 6150/NF430 記憶體 4 條 240 針腳 DIMM 插槽支援雙通道 DDR2 800 Un-buffered ECC/Non-ECC 記憶體支援最大 8GB 記憶體容量圖形埠整合 GeForce6150 顯示晶片支援 DirectX 9.0、Shader Model 3.0 以及 nView GbE 區域網路 NV Gigabit 乙太網路 Serial ATA 支援 4 埠 NV SATA 3Gb/s RAID 0/1/0+1/5 IEEE 1394a 支援兩個傳輸率 400Mb/s 的 IEEE 1394a 埠音效內建 7.1 聲道 HD 音效支援自動插孔偵測以及光學 S/PDIF 音源輸入/輸出擴充插槽 1 個 PCI-E X16 插槽 1 個 PCI-E X1 插槽 2 個 PCI 插槽內部輸入/輸出接頭 1 個軟碟埠 2 個 ATA 133/100/66/33 IDE 接頭 4 個 SATA 3Gb/s 接頭 NF-M2 nView 1-1

2 個 USB 2.0 接頭 1 個 IEEE 1394a 接頭後面板輸入/輸出接頭 1 個 PS/2 鍵盤接頭 1 個 PS/2 滑鼠接頭 1 個 S/PDIF In 接頭 1 個 S/PDIF Out 接頭 1 個 D-Sub 接頭 1 個 DVI 接頭 1 組 7.1 HD Audio 連接器（左環繞/右環繞、後置左聲道/右聲道、中央聲道/超低音、麥克風輸入、線路輸入、線路輸出） 1 個 IEEE1394a 接頭 1 個 RJ-45 Gigabit 網路接頭 4 個 USB 2.0 接頭 ABIT Engineered ABIT SoftMenu™ 技術 ABIT Silent OTES™ 技術 RoHS 規範 100%無鉛製程符合 RoHS 規範其他 Micro ATX 主機板規格 (245mm x 245mm) ※ 本手冊的規格與資訊若有變動，恕不另行通知。 1-2 NF-M2 nView

1.2 主機板配置圖簡介 NF-M2 nView 1-3

1-4 NF-M2 nView
