DS12C887电子时钟详细教程.doc

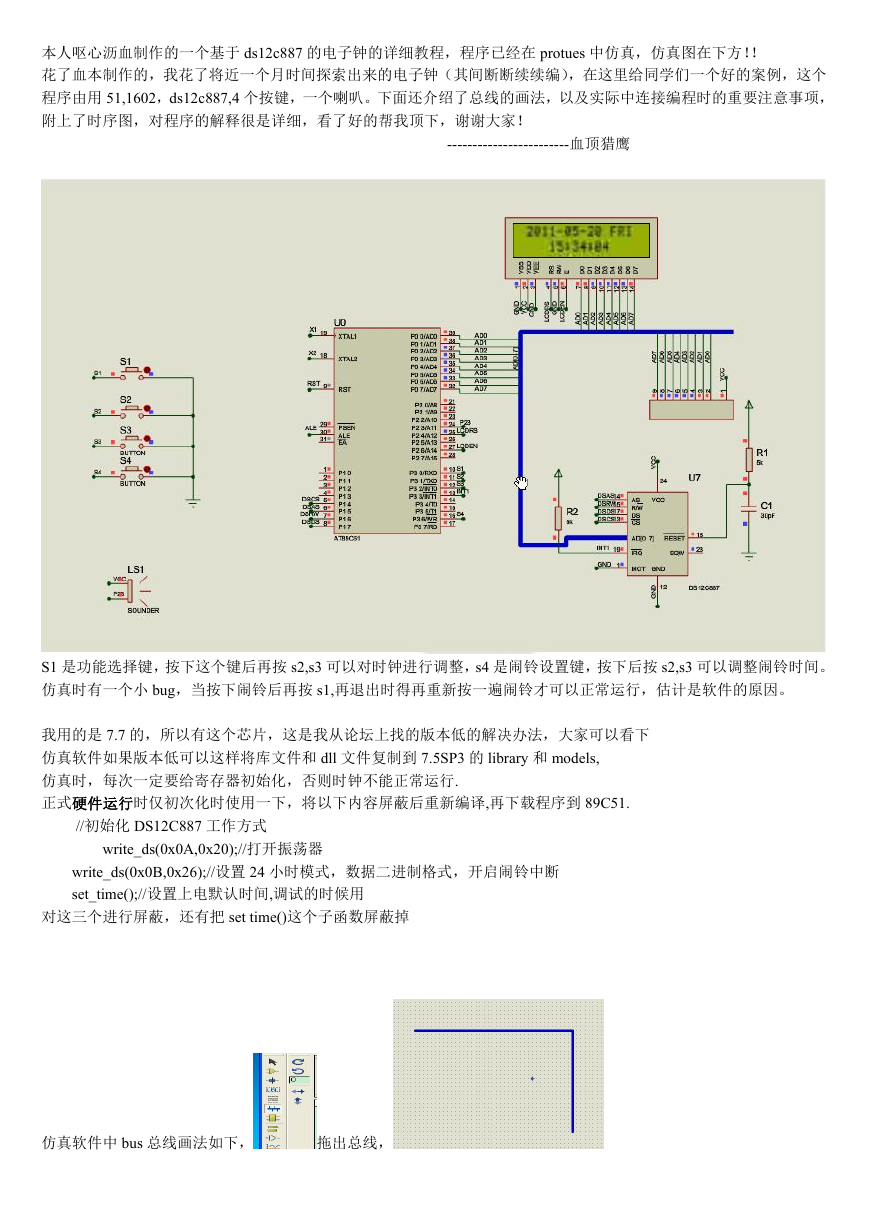

本人呕心沥血制作的一个基于 ds12c887 的电子钟的详细教程，程序已经在 protues 中仿真，仿真图在下方！！
花了血本制作的，我花了将近一个月时间探索出来的电子钟（其间断断续续编），在这里给同学们一个好的案例，这个
程序由用 51,1602，ds12c887,4 个按键，一个喇叭。下面还介绍了总线的画法，以及实际中连接编程时的重要注意事项，
附上了时序图，对程序的解释很是详细，看了好的帮我顶下，谢谢大家！
------------------------血顶猎鹰
S1 是功能选择键，按下这个键后再按 s2,s3 可以对时钟进行调整，s4 是闹铃设置键，按下后按 s2,s3 可以调整闹铃时间。
仿真时有一个小 bug，当按下闹铃后再按 s1,再退出时得再重新按一遍闹铃才可以正常运行，估计是软件的原因。
我用的是 7.7 的，所以有这个芯片，这是我从论坛上找的版本低的解决办法，大家可以看下
仿真软件如果版本低可以这样将库文件和 dll 文件复制到 7.5SP3 的 library 和 models,
仿真时，每次一定要给寄存器初始化，否则时钟不能正常运行.
正式硬件运行时仅初次化时使用一下，将以下内容屏蔽后重新编译,再下载程序到 89C51.
//初始化 DS12C887 工作方式
write_ds(0x0A,0x20);//打开振荡器
write_ds(0x0B,0x26);//设置 24 小时模式，数据二进制格式，开启闹铃中断
set_time();//设置上电默认时间,调试的时候用
对这三个进行屏蔽，还有把 set time()这个子函数屏蔽掉
仿真软件中 bus 总线画法如下，
拖出总线，

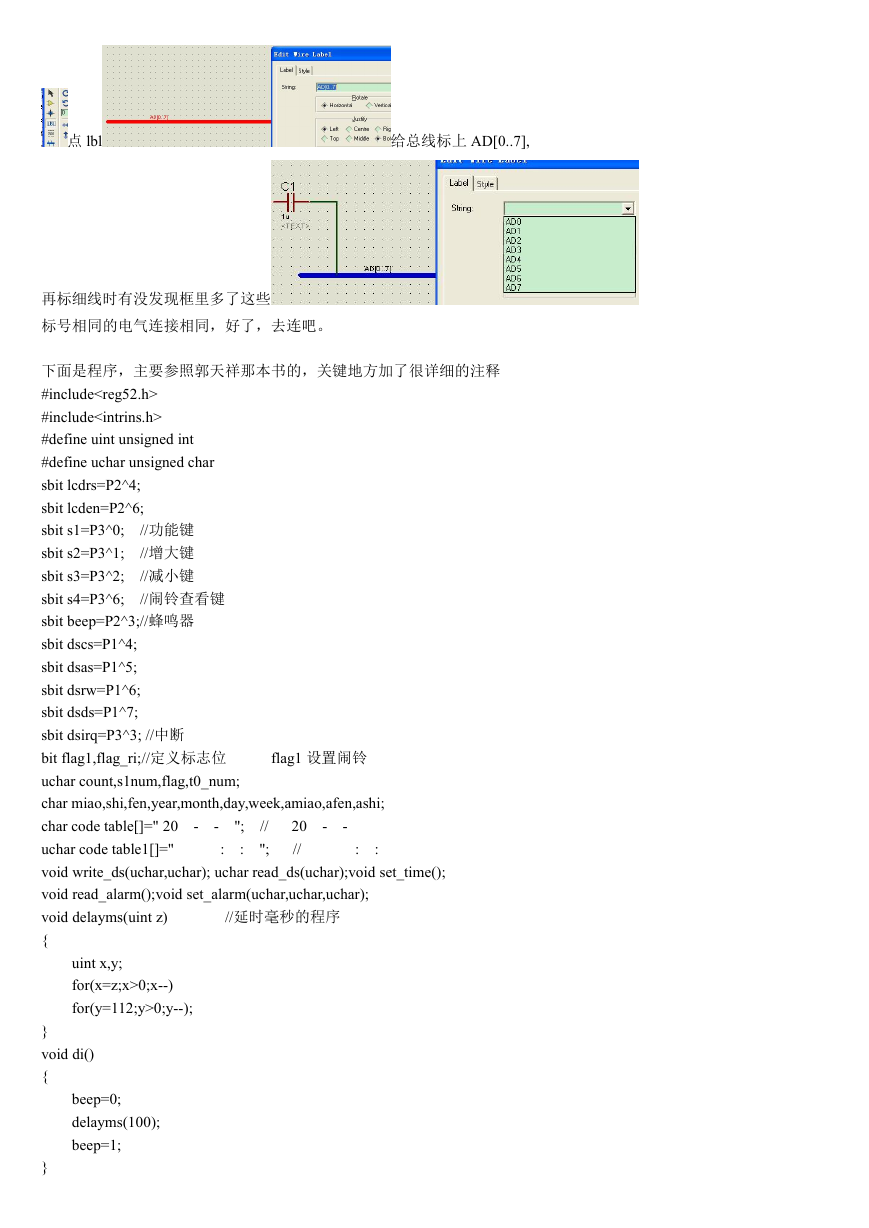

点 lbl
给总线标上 AD[0..7],
再标细线时有没发现框里多了这些
标号相同的电气连接相同，好了，去连吧。
//功能键
//增大键
//减小键
//闹铃查看键
下面是程序，主要参照郭天祥那本书的，关键地方加了很详细的注释
#include
#include
#define uint unsigned int
#define uchar unsigned char
sbit lcdrs=P2^4;
sbit lcden=P2^6;
sbit s1=P3^0;
sbit s2=P3^1;
sbit s3=P3^2;
sbit s4=P3^6;
sbit beep=P2^3;//蜂鸣器
sbit dscs=P1^4;
sbit dsas=P1^5;
sbit dsrw=P1^6;
sbit dsds=P1^7;
sbit dsirq=P3^3; //中断
bit flag1,flag_ri;//定义标志位
uchar count,s1num,flag,t0_num;
char miao,shi,fen,year,month,day,week,amiao,afen,ashi;
char code table[]=" 20
uchar code table1[]="
void write_ds(uchar,uchar); uchar read_ds(uchar);void set_time();
void read_alarm();void set_alarm(uchar,uchar,uchar);
void delayms(uint z)
{
//延时毫秒的程序
flag1 设置闹铃
20
//
-
-
:
:
-
-
:
";
:
//
";
uint x,y;
for(x=z;x>0;x--)
for(y=112;y>0;y--);
}
void di()
{
beep=0;
delayms(100);
beep=1;
}

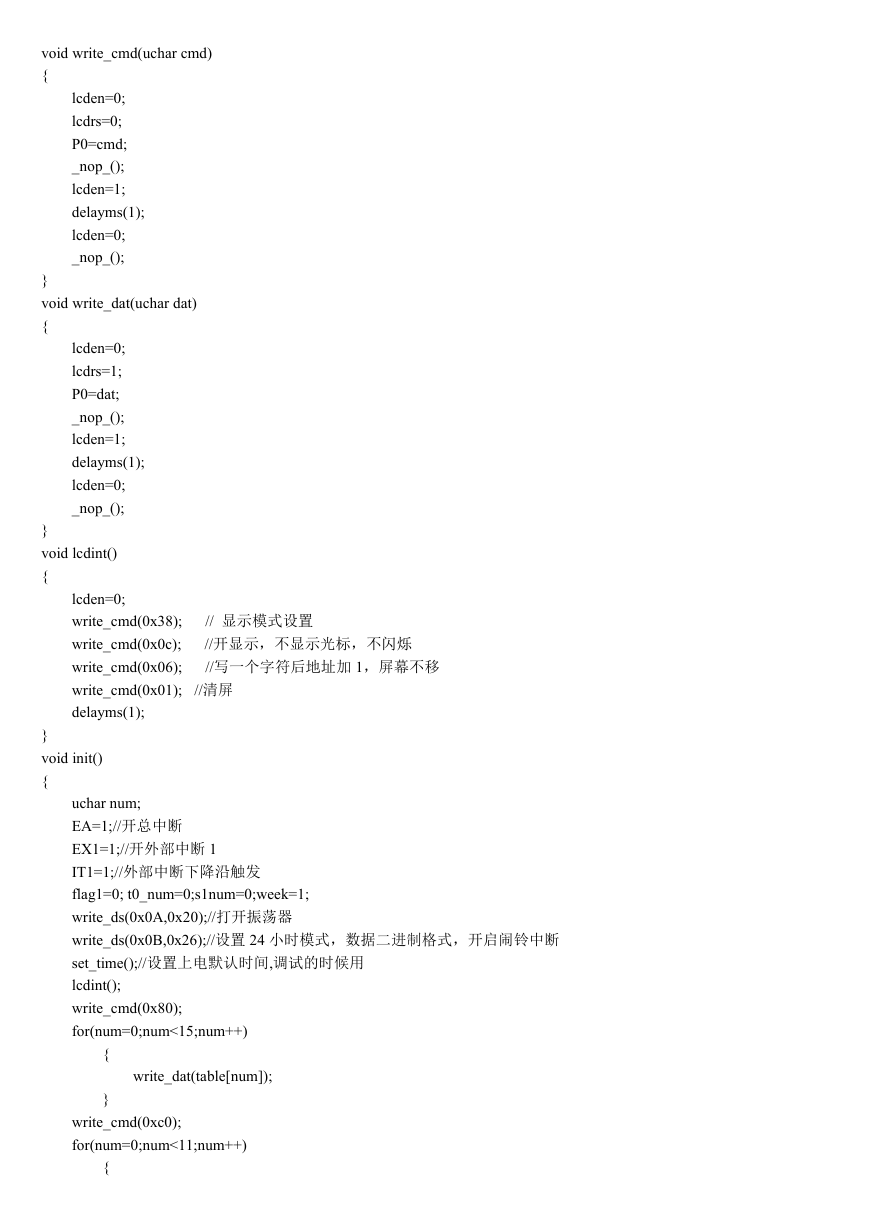

void write_cmd(uchar cmd)
{
lcden=0;
lcdrs=0;
P0=cmd;
_nop_();
lcden=1;
delayms(1);
lcden=0;
_nop_();
}
void write_dat(uchar dat)
{
lcden=0;
lcdrs=1;
P0=dat;
_nop_();
lcden=1;
delayms(1);
lcden=0;
_nop_();
}
void lcdint()
{
lcden=0;
write_cmd(0x38);
write_cmd(0x0c);
write_cmd(0x06);
write_cmd(0x01);
delayms(1);
}
void init()
{
// 显示模式设置
//开显示，不显示光标，不闪烁
//写一个字符后地址加 1，屏幕不移
//清屏
uchar num;
EA=1;//开总中断
EX1=1;//开外部中断 1
IT1=1;//外部中断下降沿触发
flag1=0; t0_num=0;s1num=0;week=1;
write_ds(0x0A,0x20);//打开振荡器
write_ds(0x0B,0x26);//设置 24 小时模式，数据二进制格式，开启闹铃中断
set_time();//设置上电默认时间,调试的时候用
lcdint();
write_cmd(0x80);
for(num=0;num<15;num++)
{
}
write_dat(table[num]);
write_cmd(0xc0);
for(num=0;num<11;num++)
{
//写时间,2 位一起写

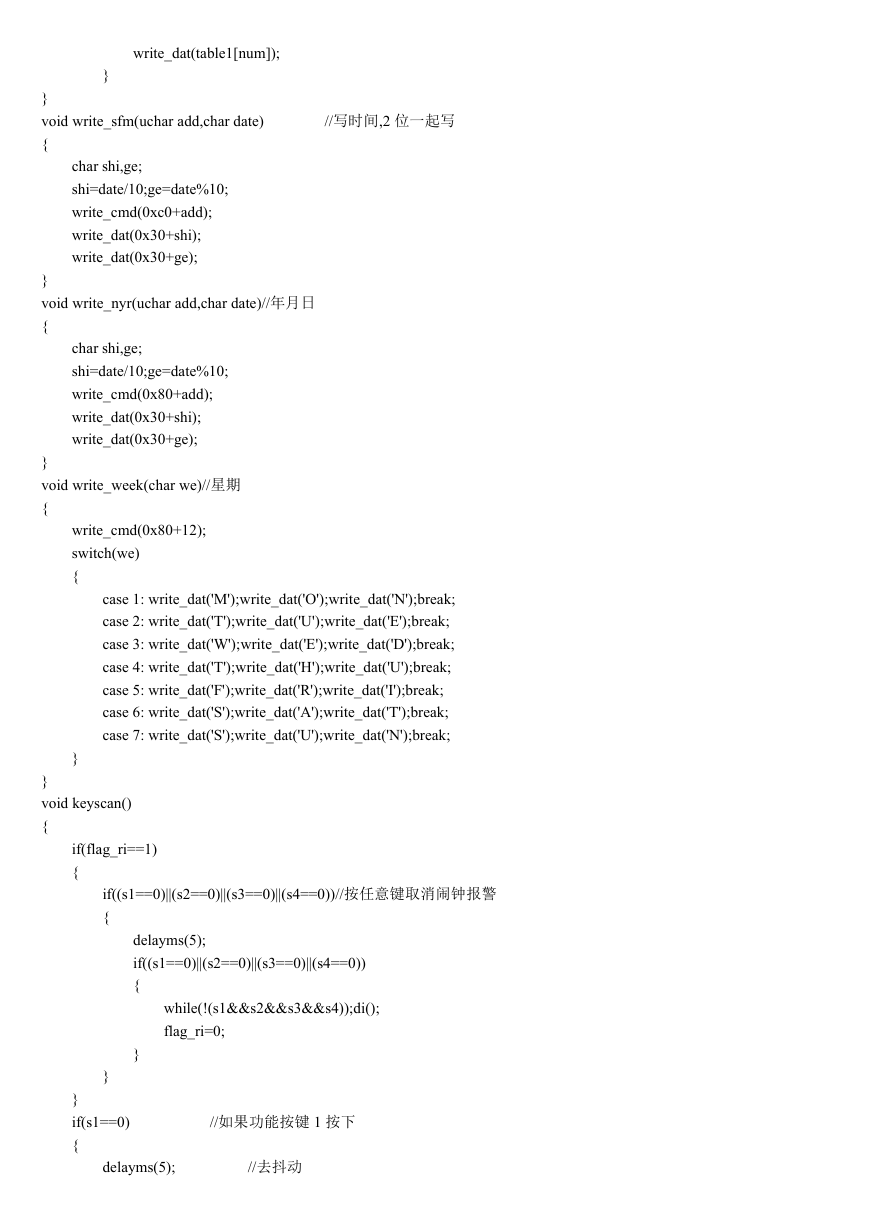

write_dat(table1[num]);
}
}
void write_sfm(uchar add,char date)
{
char shi,ge;
shi=date/10;ge=date%10;
write_cmd(0xc0+add);
write_dat(0x30+shi);
write_dat(0x30+ge);
}
void write_nyr(uchar add,char date)//年月日
{
char shi,ge;
shi=date/10;ge=date%10;
write_cmd(0x80+add);
write_dat(0x30+shi);
write_dat(0x30+ge);
}
void write_week(char we)//星期
{
write_cmd(0x80+12);
switch(we)
{
case 1: write_dat('M');write_dat('O');write_dat('N');break;
case 2: write_dat('T');write_dat('U');write_dat('E');break;
case 3: write_dat('W');write_dat('E');write_dat('D');break;
case 4: write_dat('T');write_dat('H');write_dat('U');break;
case 5: write_dat('F');write_dat('R');write_dat('I');break;
case 6: write_dat('S');write_dat('A');write_dat('T');break;
case 7: write_dat('S');write_dat('U');write_dat('N');break;
}
}
void keyscan()
{
if(flag_ri==1)
{
if((s1==0)||(s2==0)||(s3==0)||(s4==0))//按任意键取消闹钟报警
{
delayms(5);
if((s1==0)||(s2==0)||(s3==0)||(s4==0))
{
while(!(s1&&s2&&s3&&s4));di();
flag_ri=0;
}
}
}
if(s1==0)
{
//如果功能按键 1 按下
delayms(5);
//去抖动

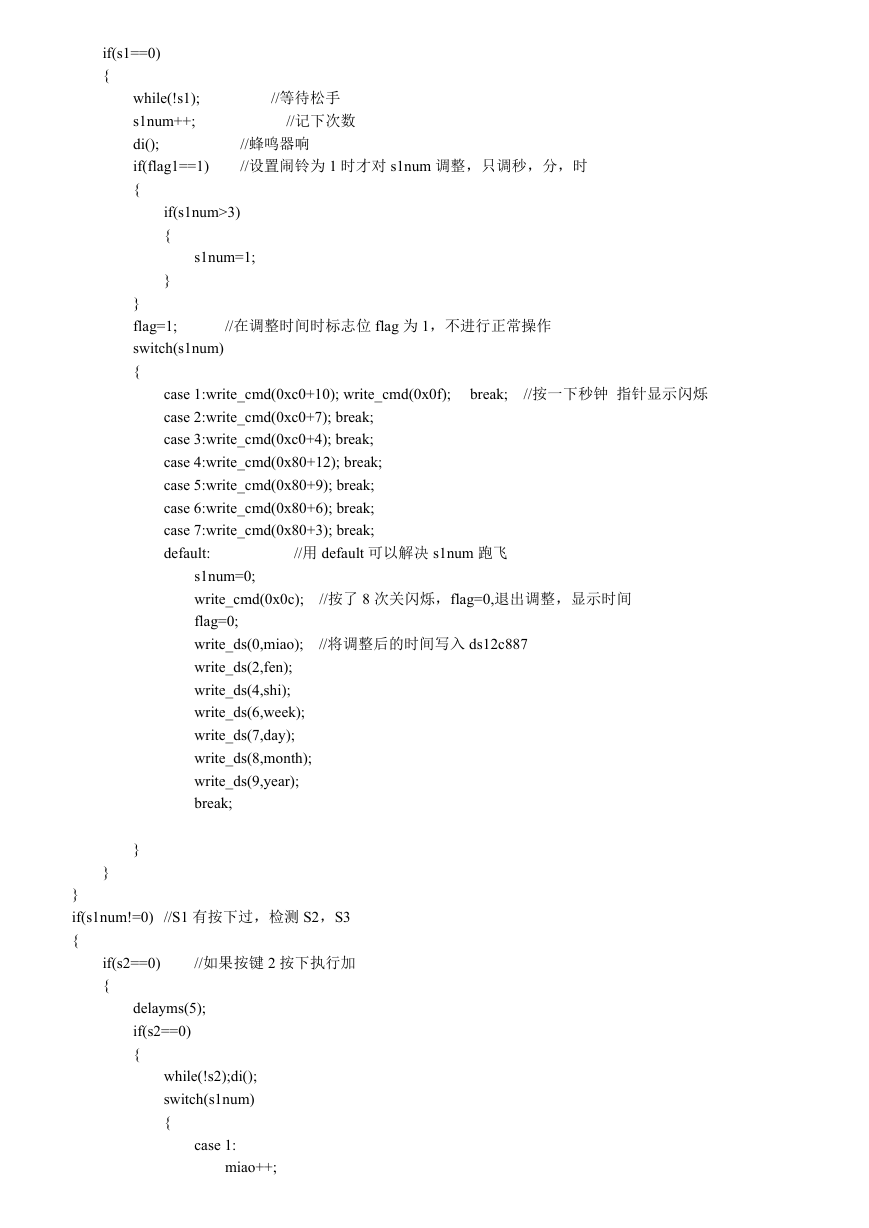

if(s1==0)
{
while(!s1);
s1num++;
di();
if(flag1==1)
{
//等待松手
//记下次数
//蜂鸣器响
//设置闹铃为 1 时才对 s1num 调整，只调秒，分，时
if(s1num>3)
{
s1num=1;
}
}
flag=1;
switch(s1num)
{
//在调整时间时标志位 flag 为 1，不进行正常操作
break;
//按一下秒钟 指针显示闪烁
case 1:write_cmd(0xc0+10); write_cmd(0x0f);
case 2:write_cmd(0xc0+7); break;
case 3:write_cmd(0xc0+4); break;
case 4:write_cmd(0x80+12); break;
case 5:write_cmd(0x80+9); break;
case 6:write_cmd(0x80+6); break;
case 7:write_cmd(0x80+3); break;
default:
//用 default 可以解决 s1num 跑飞
//按了 8 次关闪烁，flag=0,退出调整，显示时间
//将调整后的时间写入 ds12c887
s1num=0;
write_cmd(0x0c);
flag=0;
write_ds(0,miao);
write_ds(2,fen);
write_ds(4,shi);
write_ds(6,week);
write_ds(7,day);
write_ds(8,month);
write_ds(9,year);
break;
}
}
}
if(s1num!=0)
{
if(s2==0)
{
//S1 有按下过，检测 S2，S3
//如果按键 2 按下执行加
delayms(5);
if(s2==0)
{
while(!s2);di();
switch(s1num)
{
case 1:
miao++;

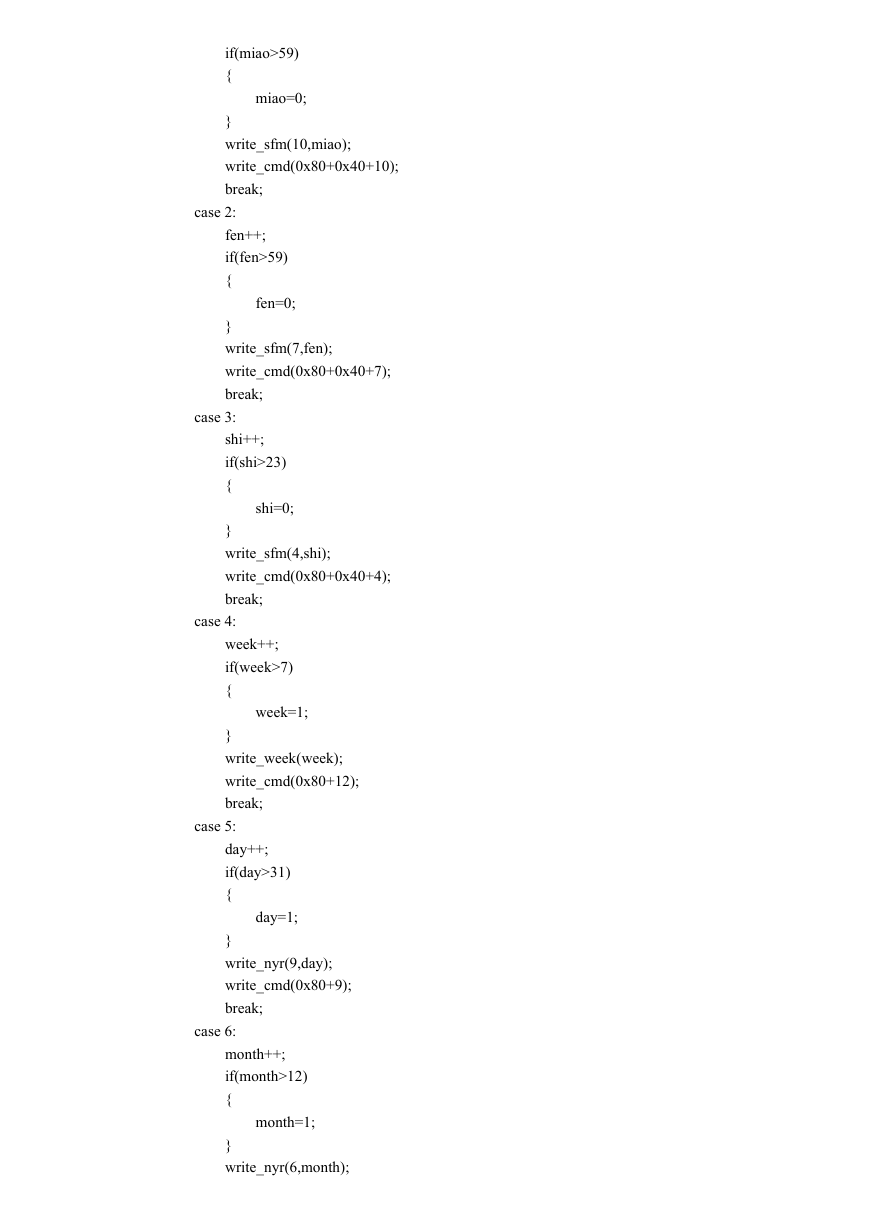

if(miao>59)
{
miao=0;
}
write_sfm(10,miao);
write_cmd(0x80+0x40+10);
break;
case 2:
fen++;
if(fen>59)
{
fen=0;
}
write_sfm(7,fen);
write_cmd(0x80+0x40+7);
break;
case 3:
shi++;
if(shi>23)
{
shi=0;
}
write_sfm(4,shi);
write_cmd(0x80+0x40+4);
break;
case 4:
week++;
if(week>7)
{
week=1;
}
write_week(week);
write_cmd(0x80+12);
break;
case 5:
day++;
if(day>31)
{
day=1;
}
write_nyr(9,day);
write_cmd(0x80+9);
break;
case 6:
month++;
if(month>12)
{
month=1;
}
write_nyr(6,month);
write_cmd(0x80+6);
break;
case 7:
year++;
if(year>99)
{
year=0;
}
write_nyr(3,year);
write_cmd(0x80+3);
break;
}
}
}

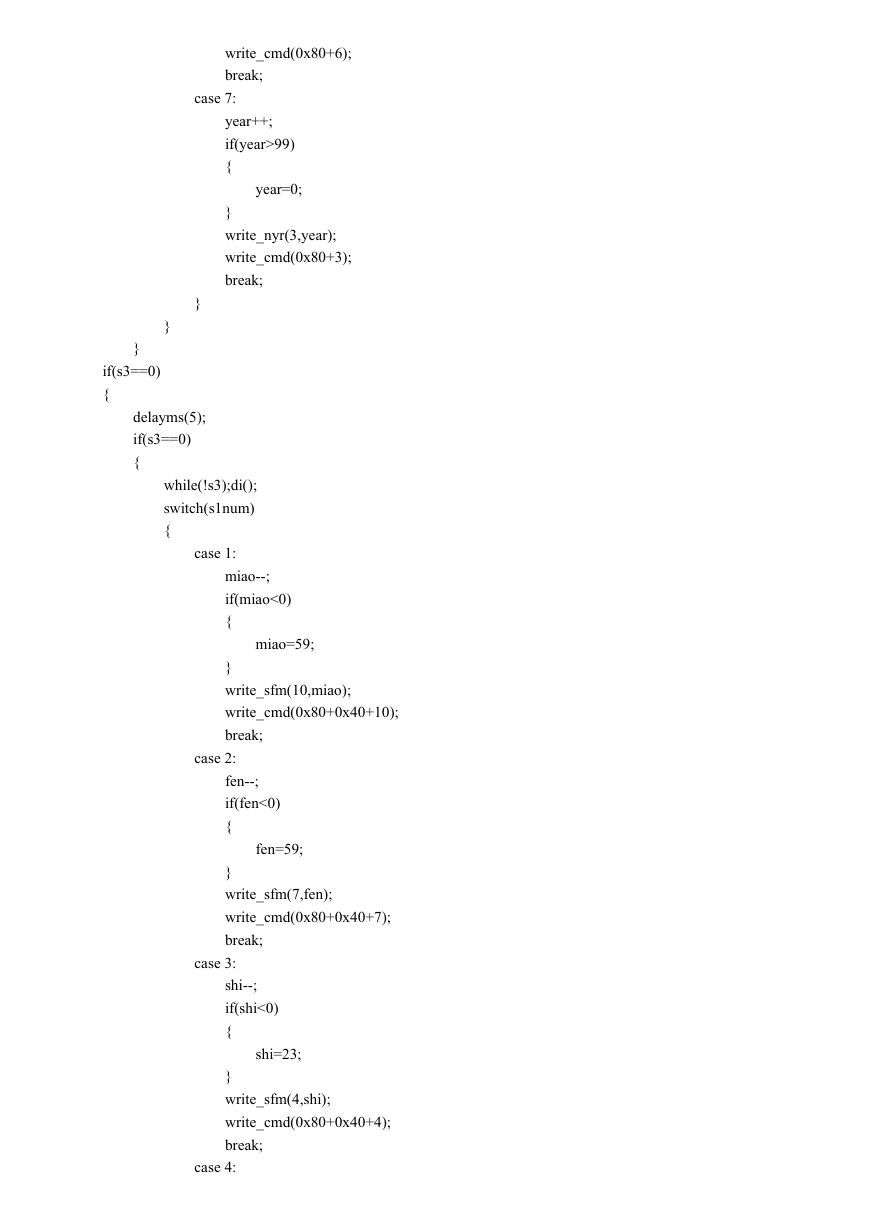

if(s3==0)
{
delayms(5);
if(s3==0)
{
while(!s3);di();
switch(s1num)
{
case 1:
miao--;
if(miao<0)
{
miao=59;
}
write_sfm(10,miao);
write_cmd(0x80+0x40+10);
break;
case 2:
fen--;
if(fen<0)
{
fen=59;
}
write_sfm(7,fen);
write_cmd(0x80+0x40+7);
break;
case 3:
shi--;
if(shi<0)
{
shi=23;
}
write_sfm(4,shi);
write_cmd(0x80+0x40+4);
break;
case 4:

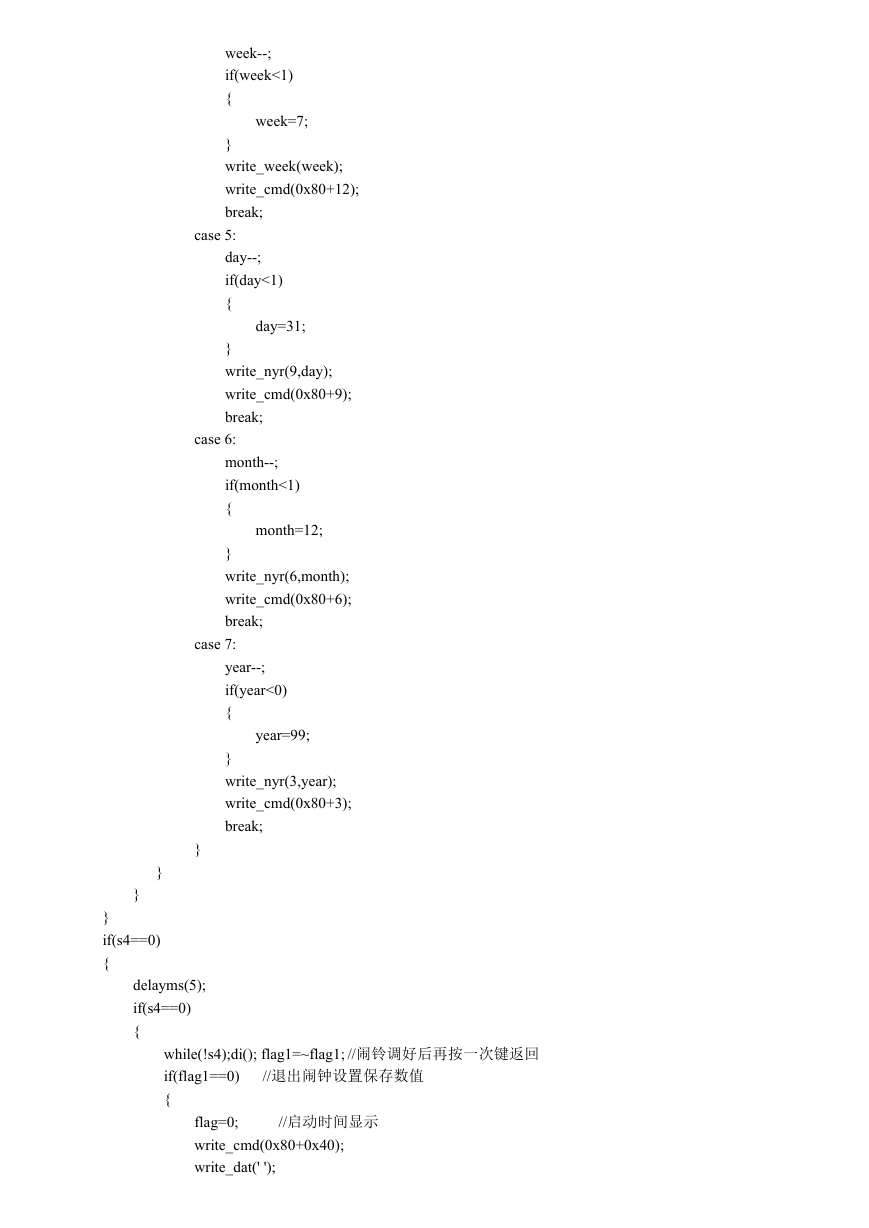

week--;
if(week<1)
{
week=7;
}
write_week(week);
write_cmd(0x80+12);
break;
case 5:
day--;
if(day<1)
{
day=31;
}
write_nyr(9,day);
write_cmd(0x80+9);
break;
case 6:
month--;
if(month<1)
{
month=12;
}
write_nyr(6,month);
write_cmd(0x80+6);
break;
case 7:
year--;
if(year<0)
{
year=99;
}
write_nyr(3,year);
write_cmd(0x80+3);
break;
}
}
}
}
if(s4==0)
{
delayms(5);
if(s4==0)
{
while(!s4);di(); flag1=~flag1; //闹铃调好后再按一次键返回
if(flag1==0)
{
//退出闹钟设置保存数值
//启动时间显示
flag=0;
write_cmd(0x80+0x40);
write_dat(' ');
