智能配电房综合监控系统

安徽电科恒钛智能科技有限公司2020

一、配电房当前现状

二、智能配电房综合监控系统概述

三、系统架构及功能

四、系统典型配置清单

五、站端主要设备介绍

1、配电房综合监控装置

六、结论

智能配电房综合监控系统安徽电科恒钛智能科技有限公司 2020 摘要：智能配电房是智能配网的重要组成部分，而智能配电房的可靠运行离不开智能化综合监控系统的支撑。配电房的智能化全面升级，不仅需要实现生产系统的全面升级，还需实现辅助系统的全面升级。智能配电房综合监控系统针对供电公司配电站所等关键节点实际运行管理中存在的安全隐患进行实时、高效的监测和管理而研制的新型产品。关键词：配电房运维；智能灯光控制；配电房电子围栏；智能配电监控终端；配电房除湿改造；非法侵入报警；SF6 气体泄漏报警；水浸报警；电缆测温；开关柜内测温；电缆沟漏水监测一、配电房当前现状近年来，随着电力部门配电网络的大规模改造，配电线路及设备、用电量大量增加，各种配电房的故障(电缆发热、浸水等)不能被及时发现。同时随着社会经济和科学技术的飞速发展，人们对安全技术防范的要求也越来越高。为了及时发现事故隐患，避免造成重大设备及电网事故，影响正常生产，采用高科技手段预防和制止各种环境或人为引发的事故将会成为配电网安全防范领域的发展方向。

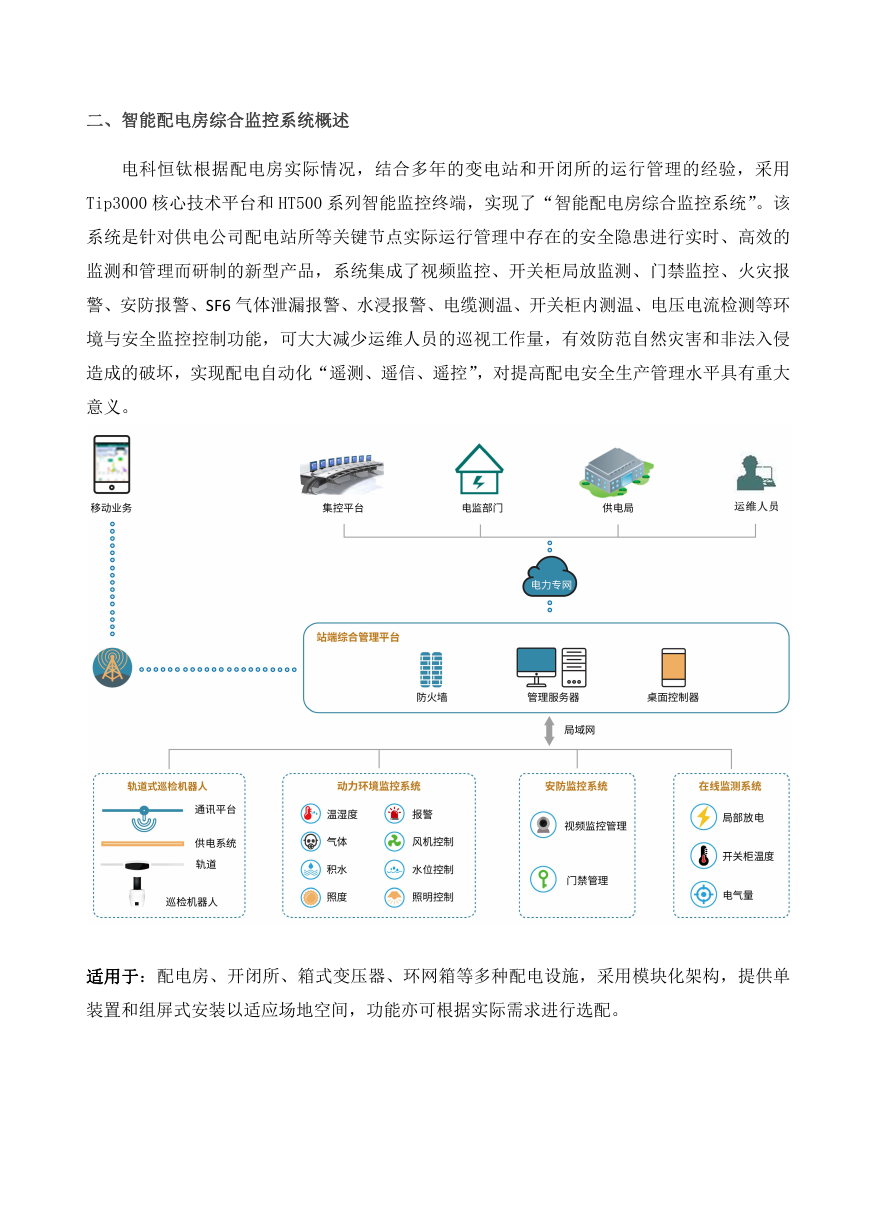

二、智能配电房综合监控系统概述电科恒钛根据配电房实际情况，结合多年的变电站和开闭所的运行管理的经验，采用 Tip3000 核心技术平台和 HT500 系列智能监控终端，实现了“智能配电房综合监控系统”。该系统是针对供电公司配电站所等关键节点实际运行管理中存在的安全隐患进行实时、高效的监测和管理而研制的新型产品，系统集成了视频监控、开关柜局放监测、门禁监控、火灾报警、安防报警、SF6 气体泄漏报警、水浸报警、电缆测温、开关柜内测温、电压电流检测等环境与安全监控控制功能，可大大减少运维人员的巡视工作量，有效防范自然灾害和非法入侵造成的破坏，实现配电自动化“遥测、遥信、遥控”，对提高配电安全生产管理水平具有重大意义。适用于：配电房、开闭所、箱式变压器、环网箱等多种配电设施，采用模块化架构，提供单装置和组屏式安装以适应场地空间，功能亦可根据实际需求进行选配。

三、系统架构及功能智能配电房综合监控系统由三级管理平台及站端设备组成，系统功能模块包含：视频监控子系统、智能环境监测子系统、无线测温监测子系统、环网柜远动子系统、高压开关柜监测子系统继、保开关(刀闸)监测子系统、设备控制子系统、安全防护子系统、火灾报警及消防子系统、联动配置子系统等。

四、系统典型配置清单系统名称单位数量设备名称数量单位备注智能配电房综合监控系统套 1 前端控制器温湿度传感器烟雾传感器水浸传感器红外双鉴灯光控制器风机控制器空调控制器视频系统 1 2 2 2 2 1 1 1 1 台个个个只路路只套无源无线电缆头测温传感器 1 套包括配电柜、通信设备、15 寸触摸一体机、数据交换设备，巡检软件系统温湿度一体数量可根据现场实际需求调整安装在电缆沟数量可根据现场实际需求调整包含 3 个摄像头（数量可根据现场实际情况调整），1 台硬盘录像机，2t 硬盘对现场开关柜三相电节点进行测温装置，按 10 台开关柜配置。

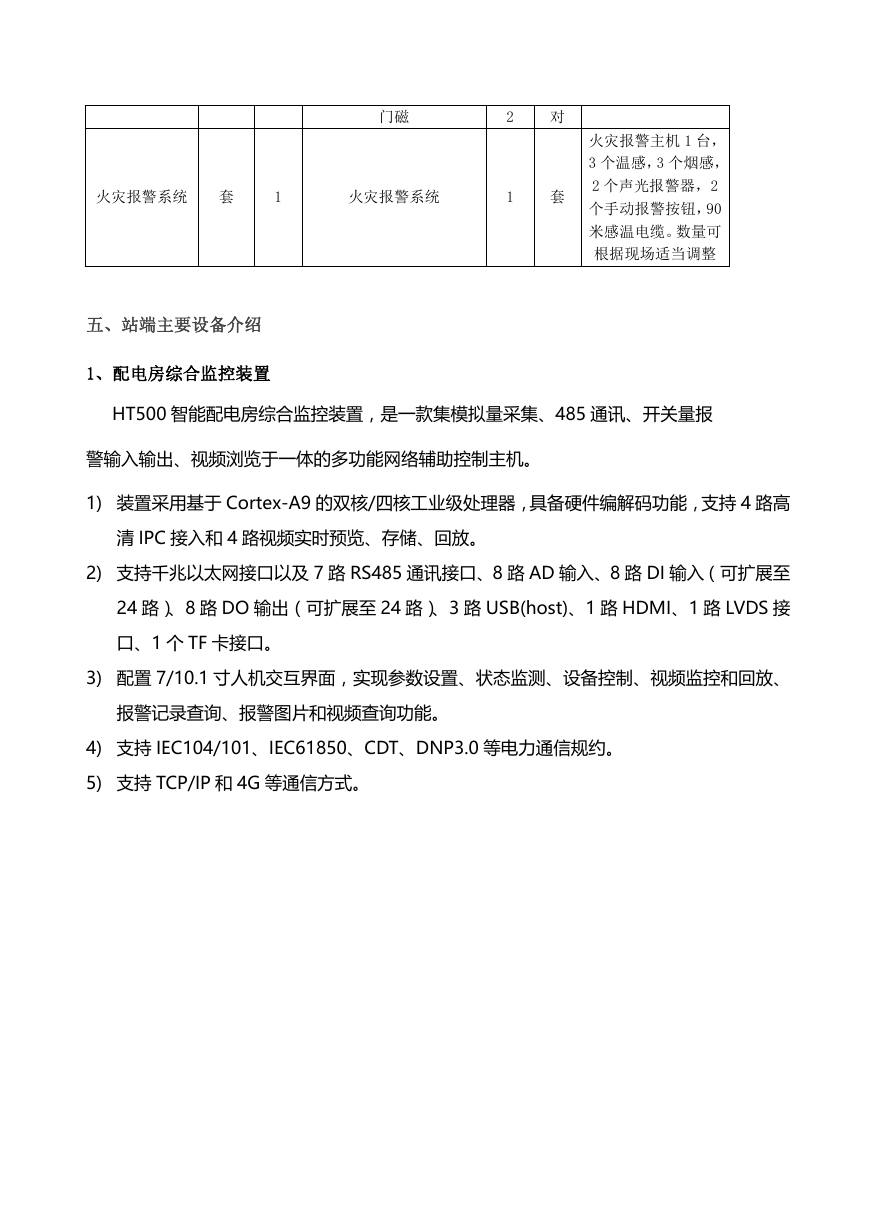

门磁火灾报警系统套 1 火灾报警系统 2 1 对套火灾报警主机 1 台， 3 个温感，3 个烟感， 2 个声光报警器，2 个手动报警按钮，90 米感温电缆。数量可根据现场适当调整五、站端主要设备介绍 1、配电房综合监控装置 HT500 智能配电房综合监控装置，是一款集模拟量采集、485 通讯、开关量报警输入输出、视频浏览于一体的多功能网络辅助控制主机。 1) 装置采用基于 Cortex-A9 的双核/四核工业级处理器，具备硬件编解码功能，支持 4 路高清 IPC 接入和 4 路视频实时预览、存储、回放。 2) 支持千兆以太网接口以及 7 路 RS485 通讯接口、8 路 AD 输入、8 路 DI 输入（可扩展至 24 路）、8 路 DO 输出（可扩展至 24 路）、3 路 USB(host)、1 路 HDMI、1 路 LVDS 接口、1 个 TF 卡接口。 3) 配置 7/10.1 寸人机交互界面，实现参数设置、状态监测、设备控制、视频监控和回放、报警记录查询、报警图片和视频查询功能。 4) 支持 IEC104/101、IEC61850、CDT、DNP3.0 等电力通信规约。 5) 支持 TCP/IP 和 4G 等通信方式。

2、其他设备介绍 1）无线测温 HT-TNCW-02B 无源无线测温主机可管理 240 个无线探头、无源探头采用新型软磁合金带进行 CT 取电，不需要外接电源，挂载高精度温度探头和无线发射器。测温主机具有 RS485 数据输出接口，使用工业领域广泛应用的 MODBUS 协议。 2）三相四线智能电量仪电量仪测量三相四线的相电压、电流、频率、功率因数、有功功率、无功功率、基波功率、谐波功率、有功电度、无功电度等电参数。

3）多路交流/直流电压、电流测量仪测量馈线回路电压、电流。交流电压量程 10V~500VAC；直流电压量程 1V~500VDC，精度等级均为 0.2%FS,隔离电压>2500V. 4）开关柜及其内部高压设备局部放电在线监测通过 UHF 传感器采集高压开关柜内高频脉冲电流信号，通过对信号高频分量分析来确定开关柜内是否有放电以及放电的严重程度。局放主机局放探头 5）智能新风机采用多级过滤、配置初效/G4/F8/离子净化装置、洁净新风引入，保持室内正压，保持室内高洁净度。低噪音离心风机，控制更合理。即插型过滤器设计、强力消音降噪材料、机组全钢板设计。新风机支持 RS485 级联，使用工业领域广泛应用的 MODBUS 协议。

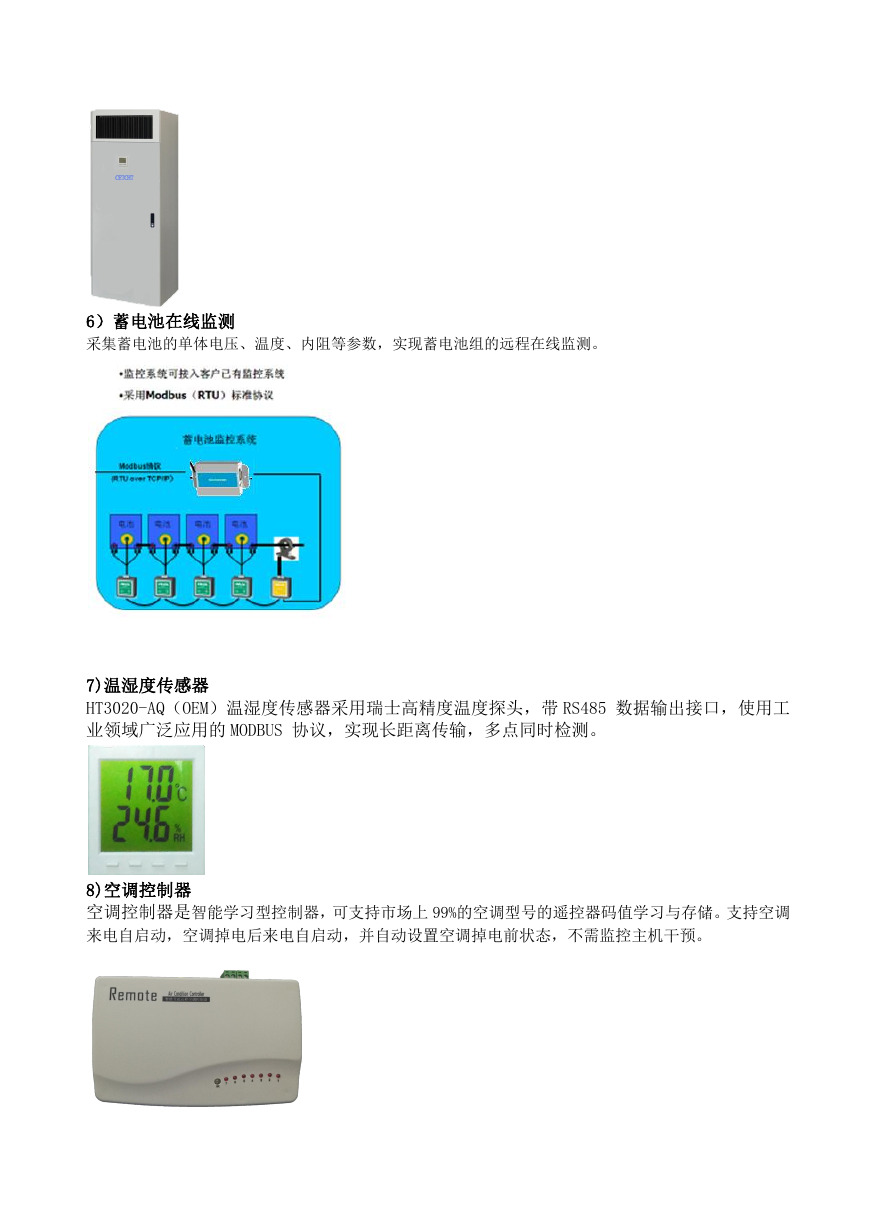

6）蓄电池在线监测采集蓄电池的单体电压、温度、内阻等参数，实现蓄电池组的远程在线监测。 7)温湿度传感器 HT3020-AQ（OEM）温湿度传感器采用瑞士高精度温度探头，带 RS485 数据输出接口，使用工业领域广泛应用的 MODBUS 协议，实现长距离传输，多点同时检测。 8)空调控制器空调控制器是智能学习型控制器，可支持市场上 99%的空调型号的遥控器码值学习与存储。支持空调来电自启动，空调掉电后来电自启动，并自动设置空调掉电前状态，不需监控主机干预。
