    2022-2023 学年辽宁省沈阳市大东区九年级上学期物理期中 试题及答案 一、选择题（共 21 分。其中第 1-6 小题为单选题，每小题 2 分。第 7-9 小题为多选题，每 小题 2 分，多选、错选不得分，漏选得 1 分）注意：第 1-6 小题中每题只有一个选项正确。 1. 关于温度、热量和内能，下列说法正确的是（ ） A. 0℃的水不具有内能 B. 温度越高的物体，含有的热量越多 C. 物体温度保持不变，内能一定不变 D. 两个内能相同的物体相互接触时，也可能发生热传递 【答案】D 【解析】 【详解】A．一切物体都具有内能，不管温度多低，所以 0℃的水也具有内能，故 A 错误； B．热量是一个过程量，不能说物体“含有”热量，故 B 错误； C．物体温度保持不变，内能也可能改变，如晶体 在熔化过程中，吸热热量，温度保持不变， 内能增加，故 C 错误； D．发生热传递的条件是物体间存在温度差，两个物体内能相同，温度可能不同，所以在它 们相互接触时，也可以发生热传递，故 D 正确。 2. 如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球时，金属球验电器的两片金属箔 之所以张开是由于（ ） A. 同种电荷相互排斥 C. 同种电荷相互吸引 【答案】A 【解析】 B. 异种电荷相互吸引 D. 异种电荷相互排斥 【详解】用毛皮摩擦过的橡胶棒带负电，故用它去接触验电器的金属球时，验电器也带上负 电，即验电器的金属球和两个金属箔片上都带上了负电，由于同种电荷相互排斥，故其两个 金属箔片会张开，故 A 符合题意，BCD 不符合题意。 故选 A。 3. 如图，电源电压不变，闭合开关S ，电路正常工作一段时间后，一个电表示数变大，另

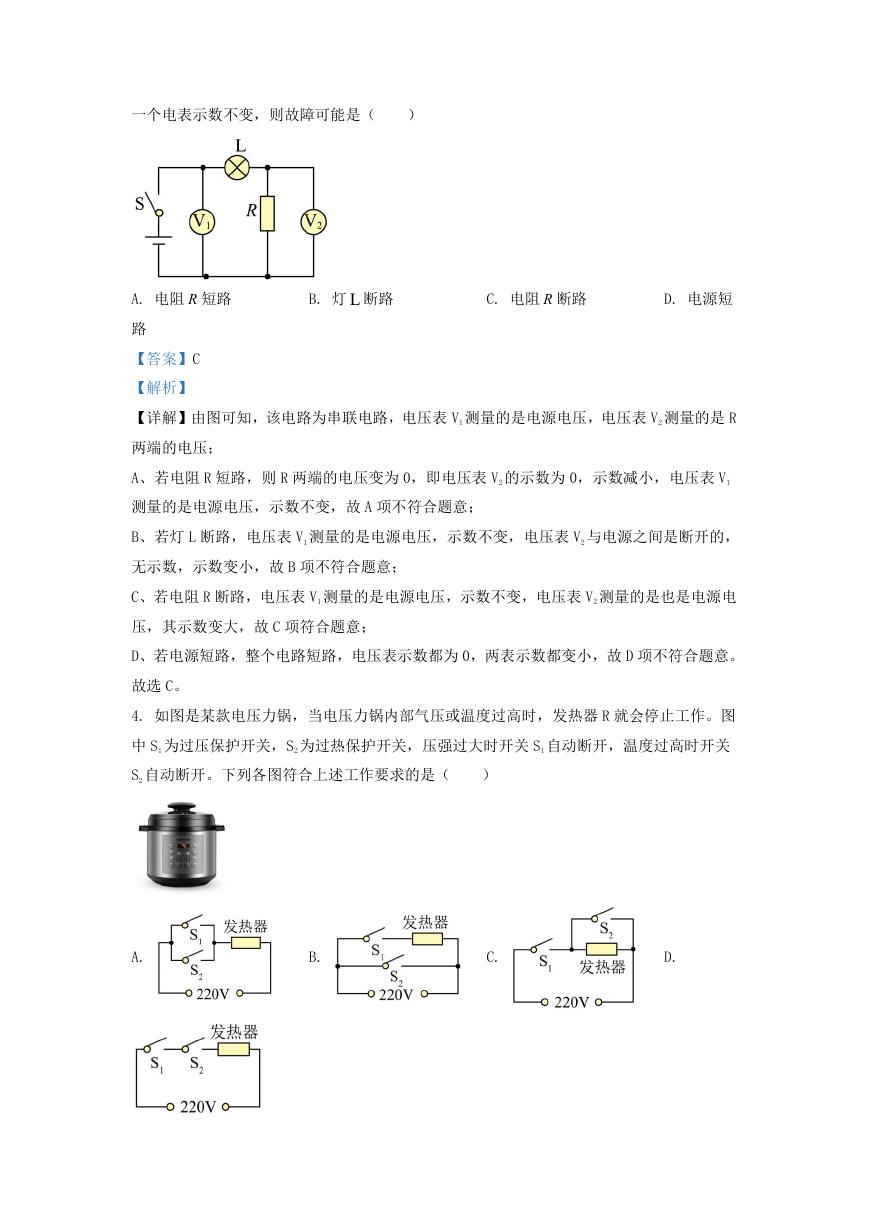

    一个电表示数不变，则故障可能是（ ） A. 电阻 R 短路 B. 灯 L 断路 C. 电阻 R 断路 D. 电源短 路 【答案】C 【解析】 【详解】由图可知，该电路为串联电路，电压表 V1 测量的是电源电压，电压表 V2 测量的是 R 两端的电压； A、若电阻 R 短路，则 R 两端的电压变为 0，即电压表 V2 的示数为 0，示数减小，电压表 V1 测量的是电源电压，示数不变，故 A 项不符合题意； B、若灯 L 断路，电压表 V1 测量的是电源电压，示数不变，电压表 V2 与电源之间是断开的， 无示数，示数变小，故 B 项不符合题意； C、若电阻 R 断路，电压表 V1 测量的是电源电压，示数不变，电压表 V2 测量的是也是电源电 压，其示数变大，故 C 项符合题意； D、若电源短路，整个电路短路，电压表示数都为 0，两表示数都变小，故 D 项不符合题意。 故选 C。 4. 如图是某款电压力锅，当电压力锅内部气压或温度过高时，发热器 R 就会停止工作。图 中 S1 为过压保护开关，S2 为过热保护开关，压强过大时开关 S1 自动断开，温度过高时开关 S2 自动断开。下列各图符合上述工作要求的是（ ） A. B. C. D.

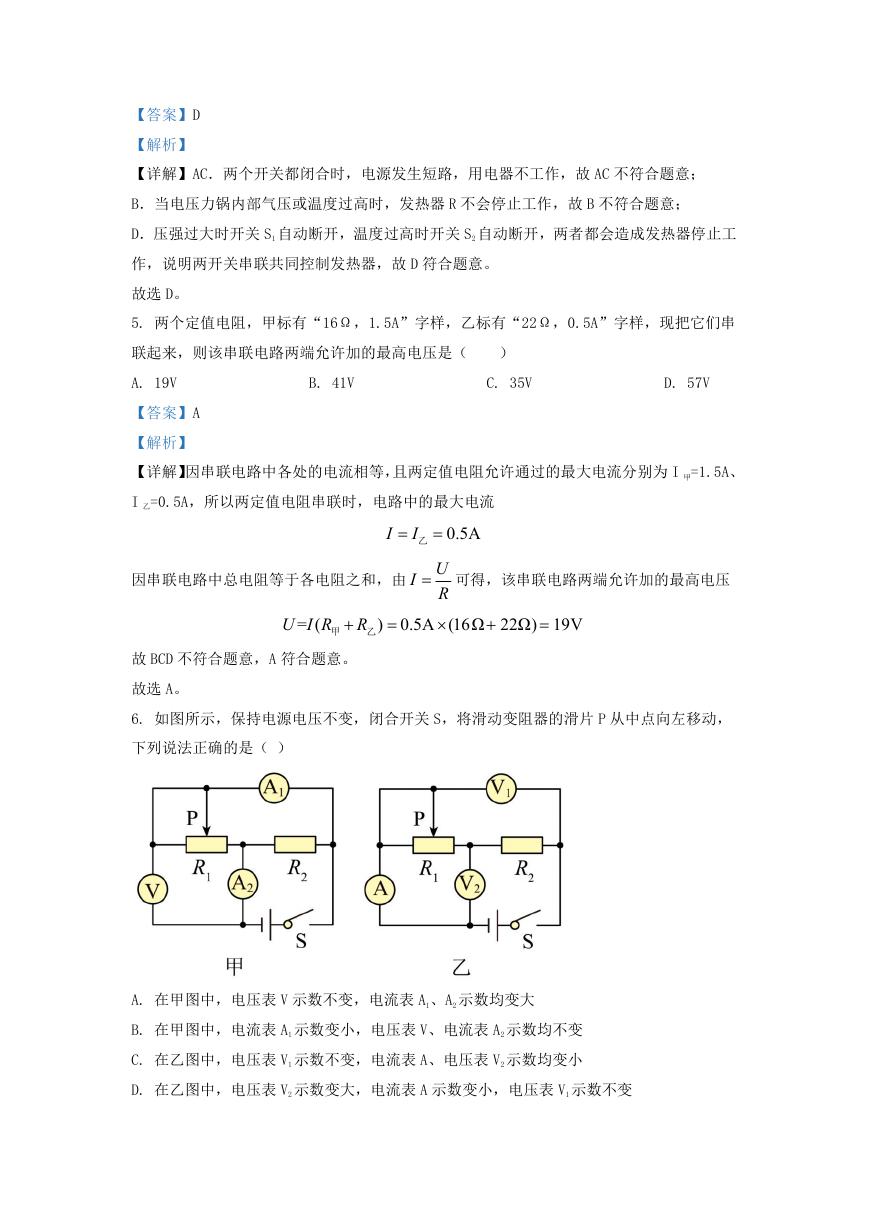

    【答案】D 【解析】 【详解】AC．两个开关都闭合时，电源发生短路，用电器不工作，故 AC 不符合题意； B．当电压力锅内部气压或温度过高时，发热器 R 不会停止工作，故 B 不符合题意； D．压强过大时开关 S1 自动断开，温度过高时开关 S2 自动断开，两者都会造成发热器停止工 作，说明两开关串联共同控制发热器，故 D 符合题意。 故选 D。 5. 两个定值电阻，甲标有“16Ω，1.5A”字样，乙标有“22Ω，0.5A”字样，现把它们串 联起来，则该串联电路两端允许加的最高电压是（ ） B. 41V C. 35V D. 57V A. 19V 【答案】A 【解析】 【详解】因串联电路中各处的电流相等，且两定值电阻允许通过的最大电流分别为 I 甲=1.5A、 I 乙=0.5A，所以两定值电阻串联时，电路中的最大电流 I 因串联电路中总电阻等于各电阻之和，由 = ( U I R 甲 R 乙 故 BCD 不符合题意，A 符合题意。 故选 A。 0.5A I 乙 UI  可得，该串联电路两端允许加的最高电压 R  ) 0.5A (16Ω 22Ω) 19V    6. 如图所示，保持电源电压不变，闭合开关 S，将滑动变阻器的滑片 P 从中点向左移动， 下列说法正确的是（ ） A. 在甲图中，电压表 V 示数不变，电流表 A1、A2 示数均变大 B. 在甲图中，电流表 A1 示数变小，电压表 V、电流表 A2 示数均不变 C. 在乙图中，电压表 V1 示数不变，电流表 A、电压表 V2 示数均变小 D. 在乙图中，电压表 V2 示数变大，电流表 A 示数变小，电压表 V1 示数不变

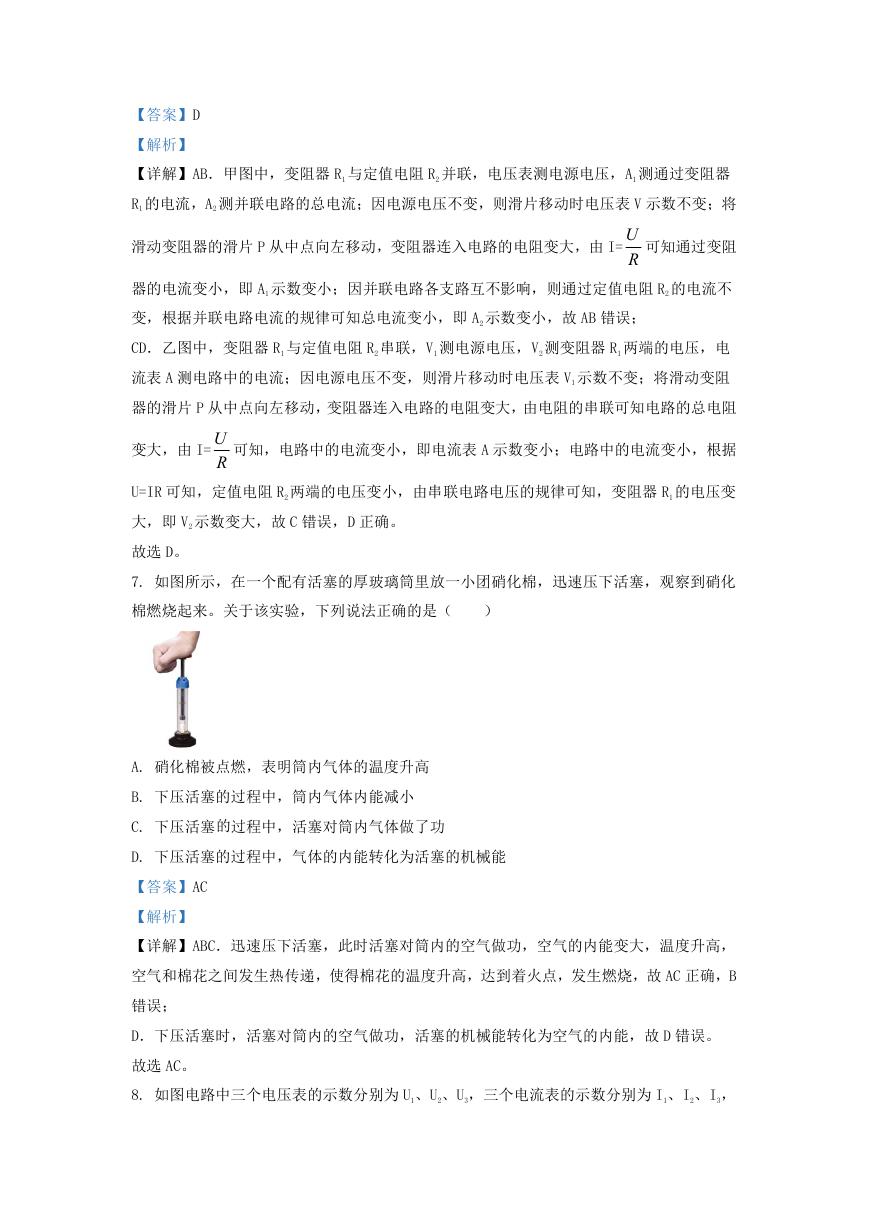

    【答案】D 【解析】 【详解】AB．甲图中，变阻器 R1 与定值电阻 R2 并联，电压表测电源电压，A1 测通过变阻器 R1 的电流，A2 测并联电路的总电流；因电源电压不变，则滑片移动时电压表 V 示数不变；将 滑动变阻器的滑片 P 从中点向左移动，变阻器连入电路的电阻变大，由 I= U R 可知通过变阻 器的电流变小，即 A1 示数变小；因并联电路各支路互不影响，则通过定值电阻 R2 的电流不 变，根据并联电路电流的规律可知总电流变小，即 A2 示数变小，故 AB 错误； CD．乙图中，变阻器 R1 与定值电阻 R2 串联，V1 测电源电压，V2 测变阻器 R1 两端的电压，电 流表 A 测电路中的电流；因电源电压不变，则滑片移动时电压表 V1 示数不变；将滑动变阻 器的滑片 P 从中点向左移动，变阻器连入电路的电阻变大，由电阻的串联可知电路的总电阻 变大，由 I= U R 可知，电路中的电流变小，即电流表 A 示数变小；电路中的电流变小，根据 U=IR 可知，定值电阻 R2 两端的电压变小，由串联电路电压的规律可知，变阻器 R1 的电压变 大，即 V2 示数变大，故 C 错误，D 正确。 故选 D。 7. 如图所示，在一个配有活塞的厚玻璃筒里放一小团硝化棉，迅速压下活塞，观察到硝化 棉燃烧起来。关于该实验，下列说法正确的是（ ） A. 硝化棉被点燃，表明筒内气体的温度升高 B. 下压活塞的过程中，筒内气体内能减小 C. 下压活塞的过程中，活塞对筒内气体做了功 D. 下压活塞的过程中，气体的内能转化为活塞的机械能 【答案】AC 【解析】 【详解】ABC．迅速压下活塞，此时活塞对筒内的空气做功，空气的内能变大，温度升高， 空气和棉花之间发生热传递，使得棉花的温度升高，达到着火点，发生燃烧，故 AC 正确，B 错误； D．下压活塞时，活塞对筒内的空气做功，活塞的机械能转化为空气的内能，故 D 错误。 故选 AC。 8. 如图电路中三个电压表的示数分别为 U1、U2、U3，三个电流表的示数分别为 I1、I2、I3，
    测量时，V1 和 V3 两个电压表的指针恰好指在同一位置处，则（ ） A. U1=U2=U3 C. U1:U2=1:4 【答案】CD 【解析】 【分析】 B. I1=I2+I3 D. I1=I2=I3 【详解】把电压表所在的位置当成通路，把电流表所在的位置当成断路，分析电路图可知， 两定值电阻串联，三个电流表测量串联电路中的电流，所以三个电流表的示数相同，即 电压表 V1 测量电阻 R2 两端的电压 U2，电压表 V2 测量电阻 R1 两端的电压 U1，电压表 V3 测量两 I1=I2=I3 个电阻串联两端的总电压 U3，根据串联电路电压的规律可得 U3=U1+U2 因为 V1和 V3两个电压表的指针恰好指在同一位置处，所以电压表大量程和小量程之比为 5:1， 得出 可得，U1:U2=1:4，故 AB 不符合题意，CD 符合题意。 故选 CD。 5U1=U1+U2 9. 如图甲所示电路，电源电压保持不变，当闭合开关 S，调节滑动变阻器的阻值从最大变 化到最小，两个电阻 R1、R2 的“U﹣I”关系图像如图乙所示。则下列说法正确的是（ ） A. 电源电压为 6V B. 定值电阻 R1 的阻值为 10Ω C. 滑动变阻器 R2 的滑片在中点时，电流表示数为 0.3A D. 滑动变阻器 R2 的阻值变化范围为 0～10Ω

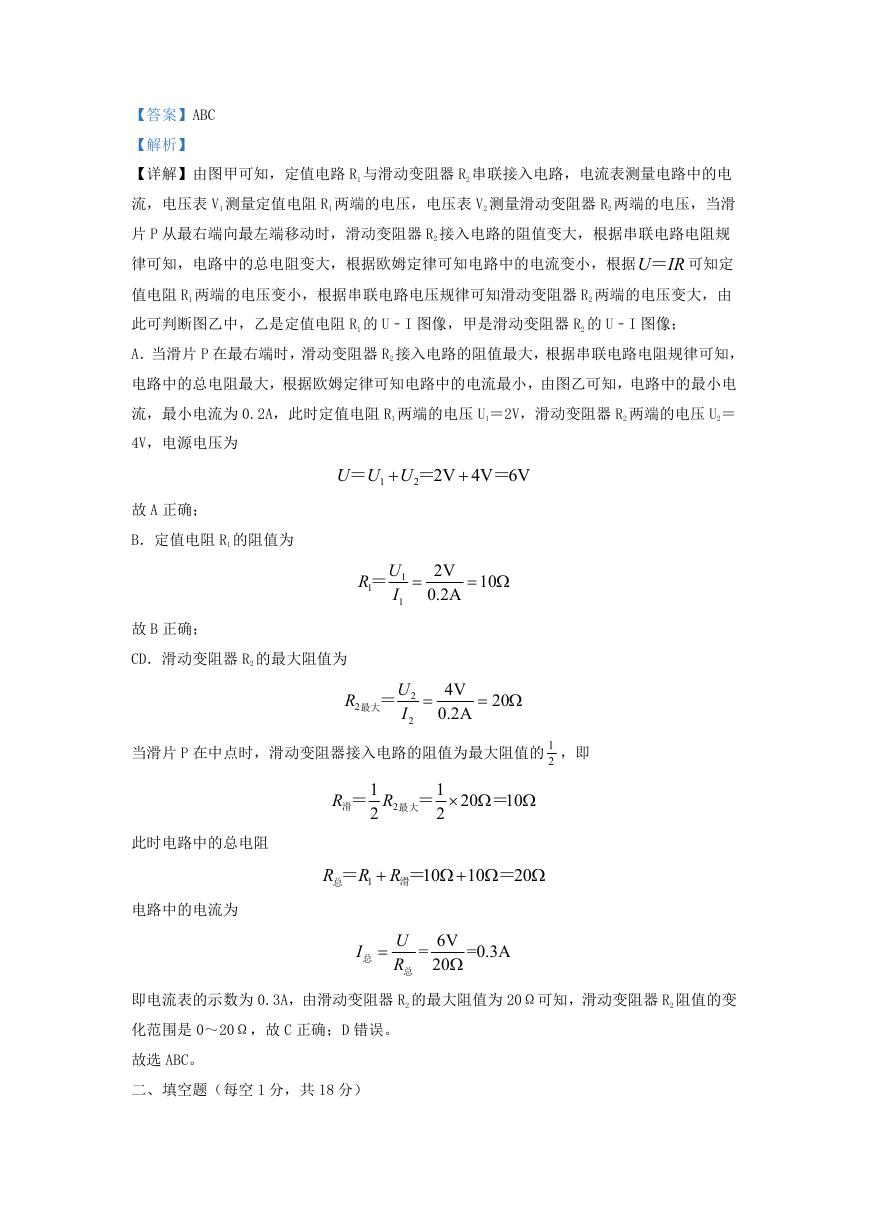

    【答案】ABC 【解析】 【详解】由图甲可知，定值电路 R1 与滑动变阻器 R2 串联接入电路，电流表测量电路中的电 流，电压表 V1 测量定值电阻 R1 两端的电压，电压表 V2 测量滑动变阻器 R2 两端的电压，当滑 片 P 从最右端向最左端移动时，滑动变阻器 R2 接入电路的阻值变大，根据串联电路电阻规 律可知，电路中的总电阻变大，根据欧姆定律可知电路中的电流变小，根据U IR＝ 可知定 值电阻 R1 两端的电压变小，根据串联电路电压规律可知滑动变阻器 R2 两端的电压变大，由 此可判断图乙中，乙是定值电阻 R1 的 U﹣I 图像，甲是滑动变阻器 R2 的 U﹣I 图像； A．当滑片 P 在最右端时，滑动变阻器 R2 接入电路的阻值最大，根据串联电路电阻规律可知， 电路中的总电阻最大，根据欧姆定律可知电路中的电流最小，由图乙可知，电路中的最小电 流，最小电流为 0.2A，此时定值电阻 R1 两端的电压 U1＝2V，滑动变阻器 R2 两端的电压 U2＝ 4V，电源电压为 故 A 正确； B．定值电阻 R1 的阻值为 U U U ＝ 1 2 2V 4V 6V ＝ ＝  UR ＝ 1 I 1 1  2V 10   0.2A 故 B 正确； CD．滑动变阻器 R2 的最大阻值为 R 2 最大＝ 2  U I 2 4V 0.2A   20 当滑片 P 在中点时，滑动变阻器接入电路的阻值为最大阻值的 1 2 ，即 R ＝ 滑 1 2 R 2 ＝ 最大 1 20   2 ＝ 10  此时电路中的总电阻 电路中的电流为 R 总＝ R R 1 ＝ 滑 10    10 ＝ 20  I 总  U R 总 6V= 20  =0.3A 即电流表的示数为 0.3A，由滑动变阻器 R2 的最大阻值为 20Ω可知，滑动变阻器 R2 阻值的变 化范围是 0～20Ω，故 C 正确；D 错误。 故选 ABC。 二、填空题（每空 1 分，共 18 分）

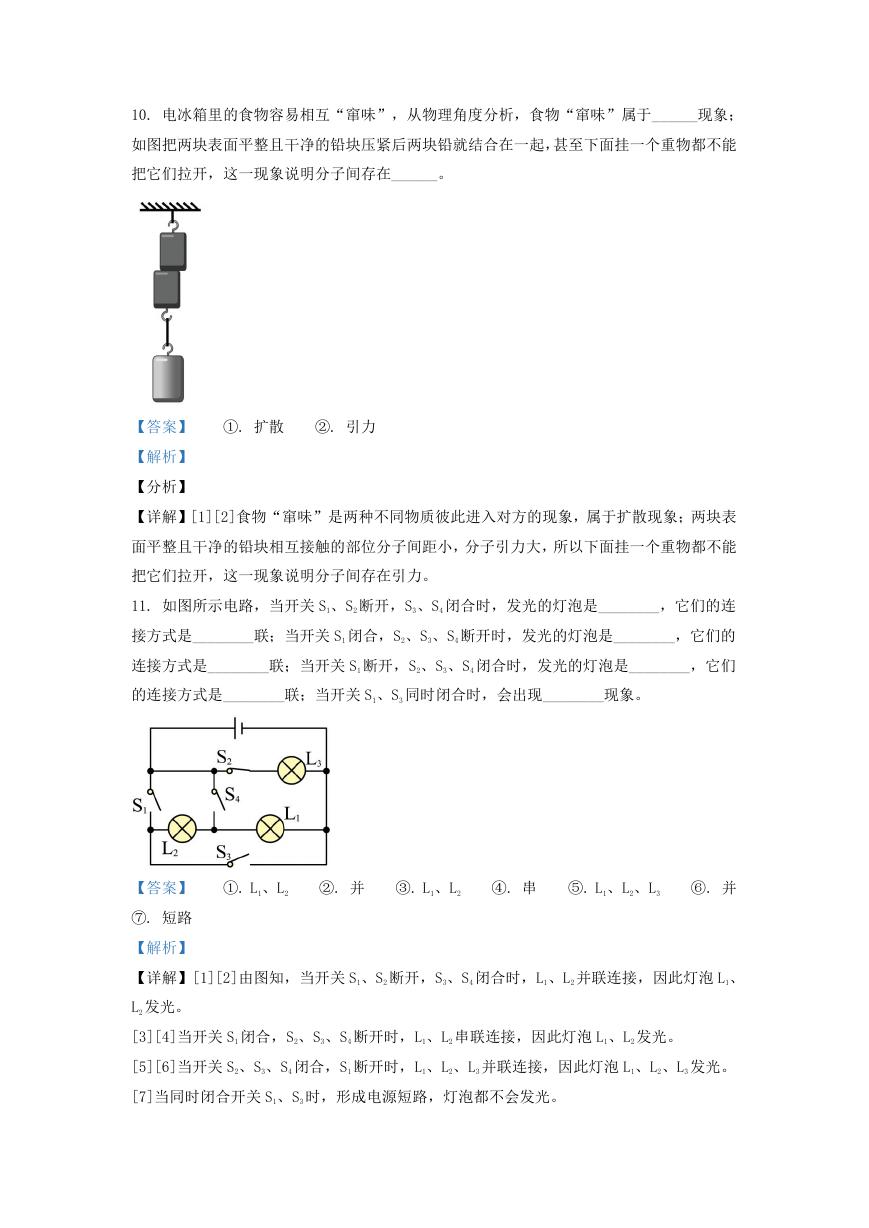

    10. 电冰箱里的食物容易相互“窜味”，从物理角度分析，食物“窜味”属于______现象； 如图把两块表面平整且干净的铅块压紧后两块铅就结合在一起，甚至下面挂一个重物都不能 把它们拉开，这一现象说明分子间存在______。 【答案】 ①. 扩散 ②. 引力 【解析】 【分析】 【详解】[1][2]食物“窜味”是两种不同物质彼此进入对方的现象，属于扩散现象；两块表 面平整且干净的铅块相互接触的部位分子间距小，分子引力大，所以下面挂一个重物都不能 把它们拉开，这一现象说明分子间存在引力。 11. 如图所示电路，当开关 S1、S2 断开，S3、S4 闭合时，发光的灯泡是________，它们的连 接方式是________联；当开关 S1 闭合，S2、S3、S4 断开时，发光的灯泡是________，它们的 连接方式是________联；当开关 S1 断开，S2、S3、S4 闭合时，发光的灯泡是________，它们 的连接方式是________联；当开关 S1、S3 同时闭合时，会出现________现象。 【答案】 ①. L1、L2 ②. 并 ③. L1、L2 ④. 串 ⑤. L1、L2、L3 ⑥. 并 ⑦. 短路 【解析】 【详解】[1][2]由图知，当开关 S1、S2 断开，S3、S4 闭合时，L1、L2 并联连接，因此灯泡 L1、 L2 发光。 [3][4]当开关 S1 闭合，S2、S3、S4 断开时，L1、L2 串联连接，因此灯泡 L1、L2 发光。 [5][6]当开关 S2、S3、S4 闭合，S1 断开时，L1、L2、L3 并联连接，因此灯泡 L1、L2、L3 发光。 [7]当同时闭合开关 S1、S3 时，形成电源短路，灯泡都不会发光。

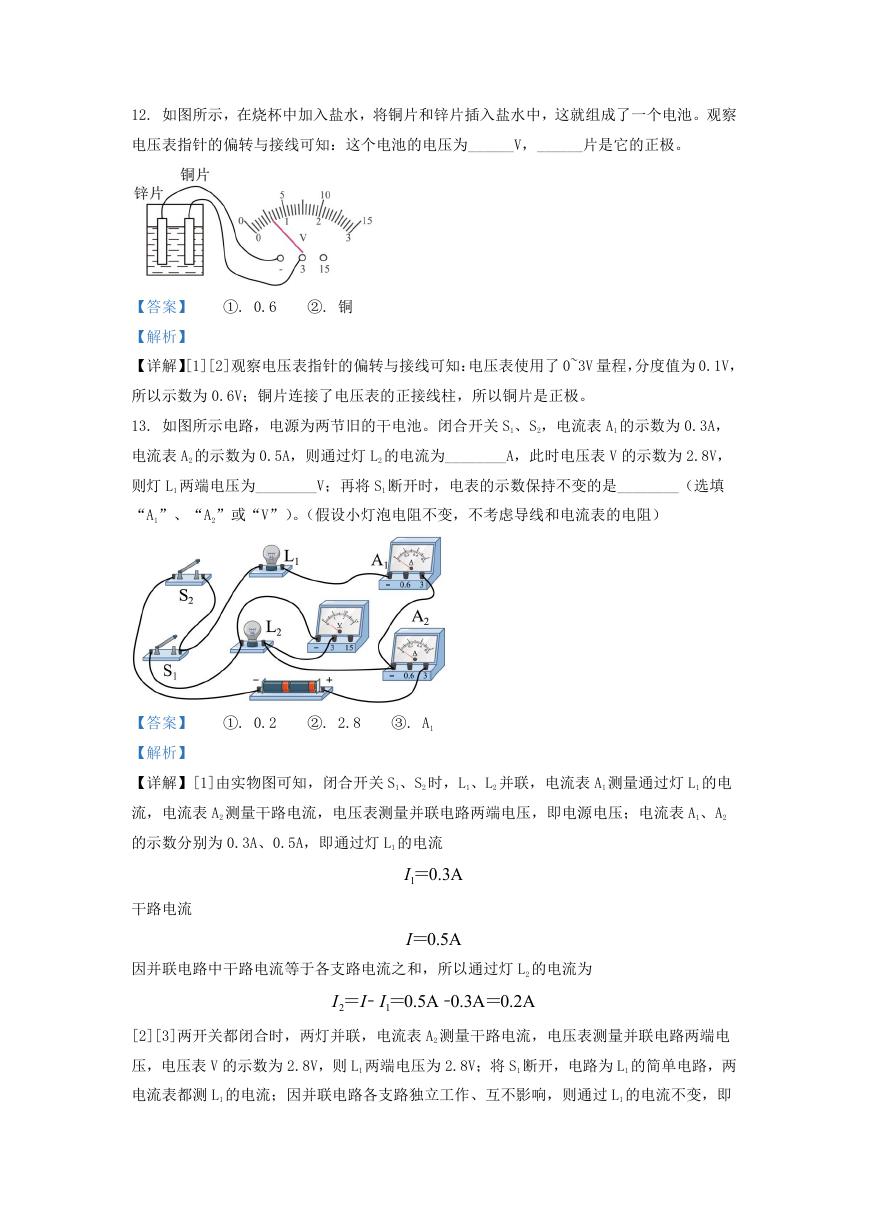

    12. 如图所示，在烧杯中加入盐水，将铜片和锌片插入盐水中，这就组成了一个电池。观察 电压表指针的偏转与接线可知：这个电池的电压为______V，______片是它的正极。 【答案】 ①. 0.6 ②. 铜 【解析】 【详解】[1][2]观察电压表指针的偏转与接线可知：电压表使用了 0~3V 量程，分度值为 0.1V， 所以示数为 0.6V；铜片连接了电压表的正接线柱，所以铜片是正极。 13. 如图所示电路，电源为两节旧的干电池。闭合开关 S1、S2，电流表 A1 的示数为 0.3A， 电流表 A2 的示数为 0.5A，则通过灯 L2 的电流为________A，此时电压表 V 的示数为 2.8V， 则灯 L1 两端电压为________V；再将 S1 断开时，电表的示数保持不变的是________（选填 “A1”、“A2”或“V”）。（假设小灯泡电阻不变，不考虑导线和电流表的电阻） 【答案】 ①. 0.2 ②. 2.8 ③. A1 【解析】 【详解】[1]由实物图可知，闭合开关 S1、S2 时，L1、L2 并联，电流表 A1 测量通过灯 L1 的电 流，电流表 A2 测量干路电流，电压表测量并联电路两端电压，即电源电压；电流表 A1、A2 的示数分别为 0.3A、0.5A，即通过灯 L1 的电流 干路电流 1 0.3A I ＝ I＝ 0.5A 因并联电路中干路电流等于各支路电流之和，所以通过灯 L2 的电流为 I I＝﹣ ＝ ﹣ ＝ 2 1 0.5A 0.3A 0.2A I [2][3]两开关都闭合时，两灯并联，电流表 A2 测量干路电流，电压表测量并联电路两端电 压，电压表 V 的示数为 2.8V，则 L1 两端电压为 2.8V；将 S1 断开，电路为 L1 的简单电路，两 电流表都测 L1 的电流；因并联电路各支路独立工作、互不影响，则通过 L1 的电流不变，即
