2020-2021 学年北京海淀区初三第一学期物理期末试卷及答
案
一、单项选择题
1. 在国际单位制中,电功率的单位是( )
A. 安培(A)
B. 伏特(V)
C. 焦耳(J)
D. 瓦特
(W)
【答案】D
【解析】
【详解】A.安培是电流的单位,不符合题意;
B.伏特是电压的单位,不符合题意;
C.焦耳是电功的单位,不符合题意;
D.瓦特是电功率的单位,符合题意。
故选 D。
2. 下列用电器中,利用电流热效应工作的是(
)
B. 电饭锅
C. 电风扇
D. 洗衣机
A. 电冰箱
【答案】B
【解析】
【详解】A.电冰箱靠压缩机工作,主要是把电能转化为机械能,不是利用电流的热效应工
作的,故 A 错误;
B.电饭锅主要是把电能转化为内能,是利用电流的热效应工作的,故 B 正确;
C.电风扇主要是把电能转化为机械能,不是利用电流的热效应工作的,故 C 错误;
D.洗衣机主要是把电能转化为机械能,不是利用电流的热效应工作的,故 D 错误。
故选 B。
3. 下列做法中,符合安全用电要求的是(
)
A. 用湿布擦正在工作的台灯
B. 更换灯泡前先断开电源开关
C. 发现有人触电时,用手直接把触电的人拉开
D. 用电器着火时,先用水把火浇灭,再切断电源
【答案】B
【解析】
【详解】A.用湿布擦正在工作的电灯,有可能会触电,因为水是导体,如果湿布接触到火
线,则会出现触电事故,故 A 不符合题意;
B.更换灯泡前先断开电源开关,能避免触电,故 B 符合题意;
C.发现有人触电,应先断开电源,如果用手直接把触电人拉开,则去拉开的人也会触电,
故 C 不符合题意;
D.用电器着火时,不能直接用水来灭火,因为水是是导体,烧水的时候,也会造成触电事
故,应先切断电源,再灭火,故 D 不符合题意。
故选 B。
4. 下列装置中,利用电磁感应原理工作的是(
)
B. 指南针
C. 电动机
D. 发电机
A. 验电器
【答案】D
【解析】
【详解】A.验电器是利用同种电荷相互排斥的原理工作的,故 A 不符合题意;
B.指南针是利用同名磁极相互排斥,异名磁极相互吸引的原理工作的,故 B 不符合题意;
C.电动机是利用通电导体在磁场中受到力的作用工作的,故 C 不符合题意;
D.发电机是利用电磁感应的原理工作的,故 D 正确。
故选 D。
5. 如图所示,置于水平桌面上静止的小磁针上方有一根与之平行的直导线,在导线中通有
电流的瞬间,小磁针发生转动。下列说法中正确的是(
)
A. 该实验现象说明电流周围存在磁场
B. 该实验中小磁针主要用于检验通电导线周围磁场的强弱
C. 若改变导线中的电流方向,小磁针的转动方向不会改变
D. 若改变导线中的电流大小,小磁针的转动方向将会改变
【答案】A
【解析】
【详解】给直导线通电后,本来静止于水平桌面并且指向与导线平行的小磁针会发生转动,
说明通电导线周围存在磁场,而改变导线中电流方向,小磁针转动的方向也会改变,所以小
磁针在此处的作用是检验通电导线周围是否存在磁场,及磁场方向是否与电流方向有关,但
不能检验通电导线周围磁场的强弱,故 A 正确,BCD 错误。
故选 A。

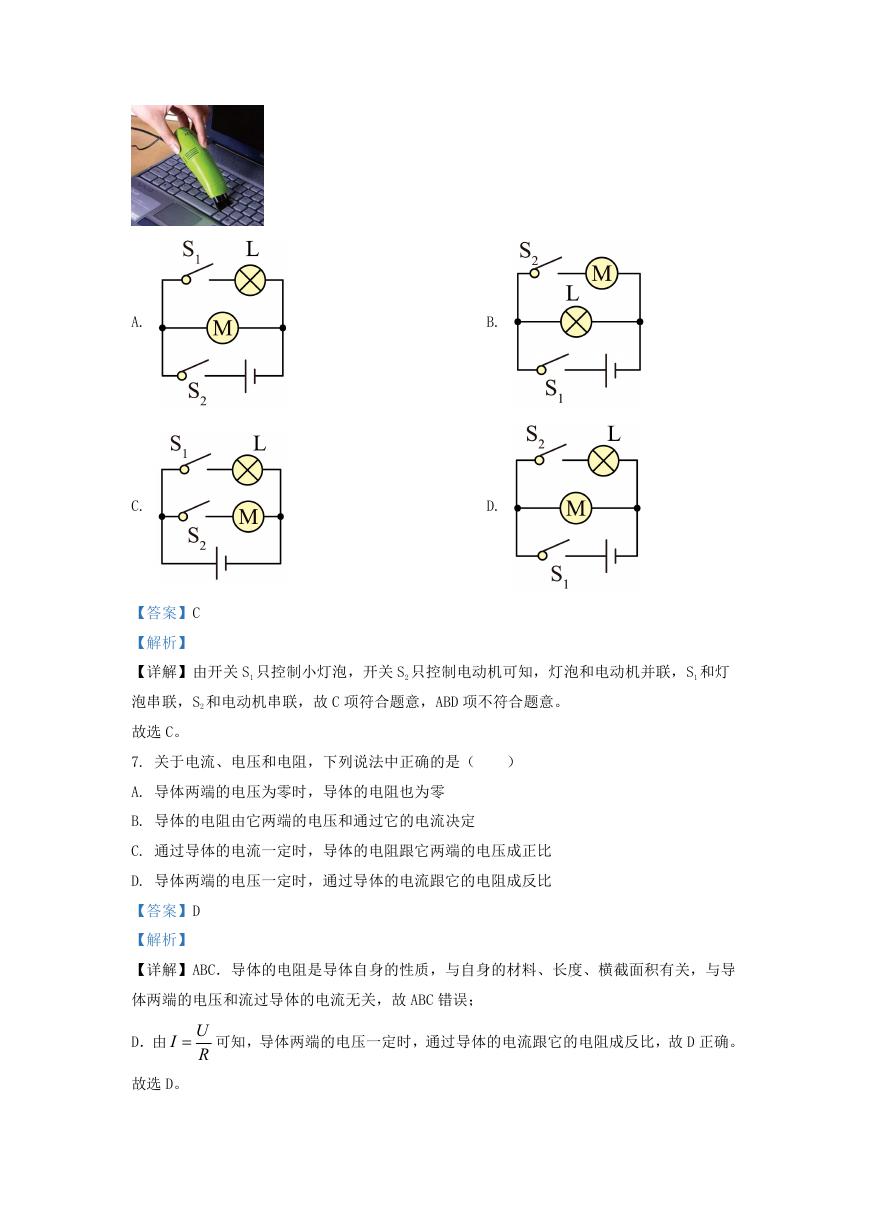

6. 如图所示是一种电脑键盘清洁器,它上面有一个照明用的小灯泡和一个吸尘用的电动机。
清洁器的工作状态由两个开关控制,开关 S1 只控制小灯泡,开关 S2 只控制电动机。下图所
示的四个电路图中,能实现上述控制方式的是(
)
B.
D.
A.
C.
【答案】C
【解析】
【详解】由开关 S1 只控制小灯泡,开关 S2 只控制电动机可知,灯泡和电动机并联,S1 和灯
泡串联,S2 和电动机串联,故 C 项符合题意,ABD 项不符合题意。
故选 C。
7. 关于电流、电压和电阻,下列说法中正确的是(
)
A. 导体两端的电压为零时,导体的电阻也为零
B. 导体的电阻由它两端的电压和通过它的电流决定
C. 通过导体的电流一定时,导体的电阻跟它两端的电压成正比
D. 导体两端的电压一定时,通过导体的电流跟它的电阻成反比
【答案】D
【解析】
【详解】ABC.导体的电阻是导体自身的性质,与自身的材料、长度、横截面积有关,与导
体两端的电压和流过导体的电流无关,故 ABC 错误;
D.由
UI
可知,导体两端的电压一定时,通过导体的电流跟它的电阻成反比,故 D 正确。
R
故选 D。
8. 关于电功率,下列说法中正确的是(
)
A. 通过导体的电流做功越少,电功率越小
B. 用电器消耗电能越多,电功率越大
C. 用电器消耗电能越快,电功率越大
D. 用电器的额定电功率越大,消耗电能就越多
【答案】C
【解析】
【详解】ABC.电功率是电流所做的功与所用的时间之比,是表示电流做功快慢的物理量,
功率大的用电器电流做功快,电功率与电流做功多少、消耗电能多少不是一个概念,故 AB
错误,C 正确;
D.消耗电能的多少与用电器的实际功率和工作时间长短有关,故 D 错误。
故选 C。

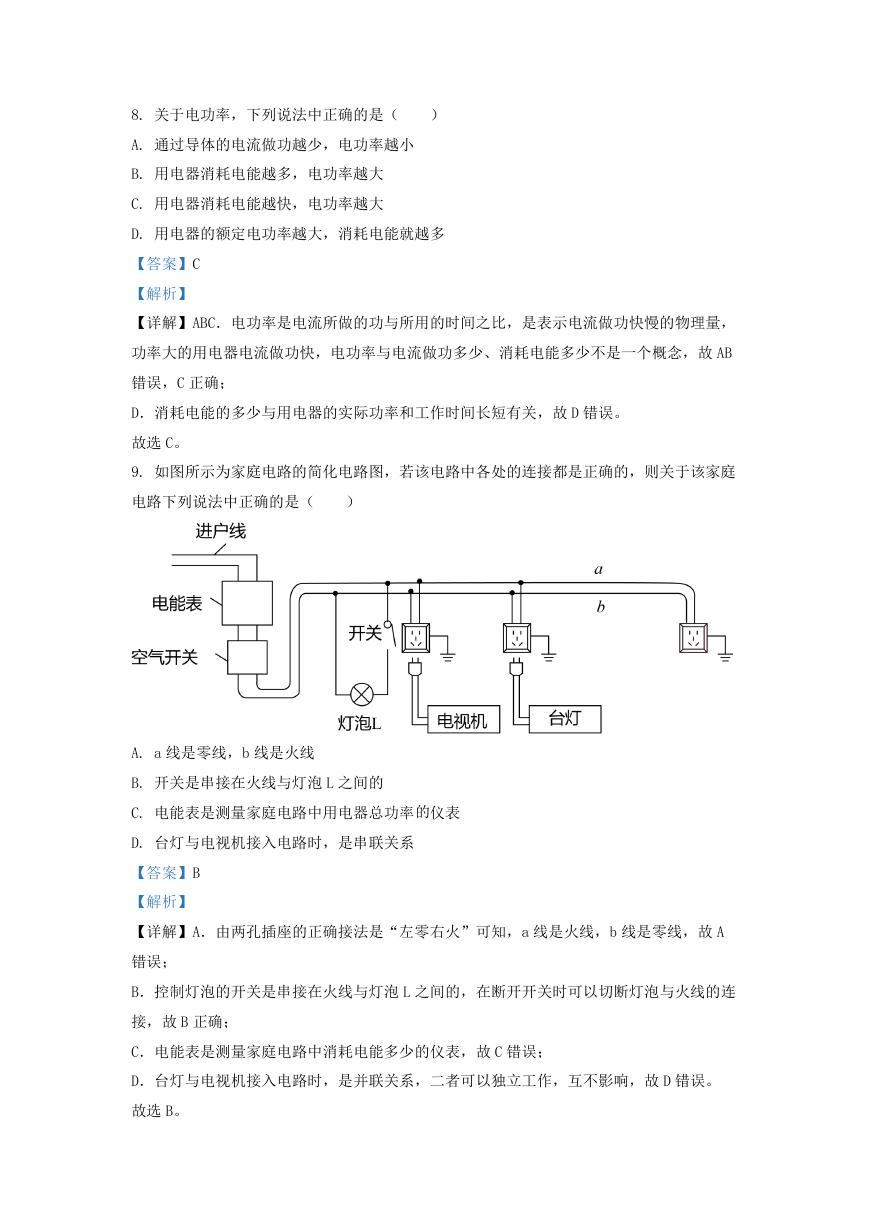

9. 如图所示为家庭电路的简化电路图,若该电路中各处的连接都是正确的,则关于该家庭
电路下列说法中正确的是(
)
A. a 线是零线,b 线是火线
B. 开关是串接在火线与灯泡 L 之间的
C. 电能表是测量家庭电路中用电器总功率的仪表
D. 台灯与电视机接入电路时,是串联关系
【答案】B
【解析】
【详解】A.由两孔插座的正确接法是“左零右火”可知,a 线是火线,b 线是零线,故 A
错误;
B.控制灯泡的开关是串接在火线与灯泡 L 之间的,在断开开关时可以切断灯泡与火线的连
接,故 B 正确;
C.电能表是测量家庭电路中消耗电能多少的仪表,故 C 错误;
D.台灯与电视机接入电路时,是并联关系,二者可以独立工作,互不影响,故 D 错误。
故选 B。

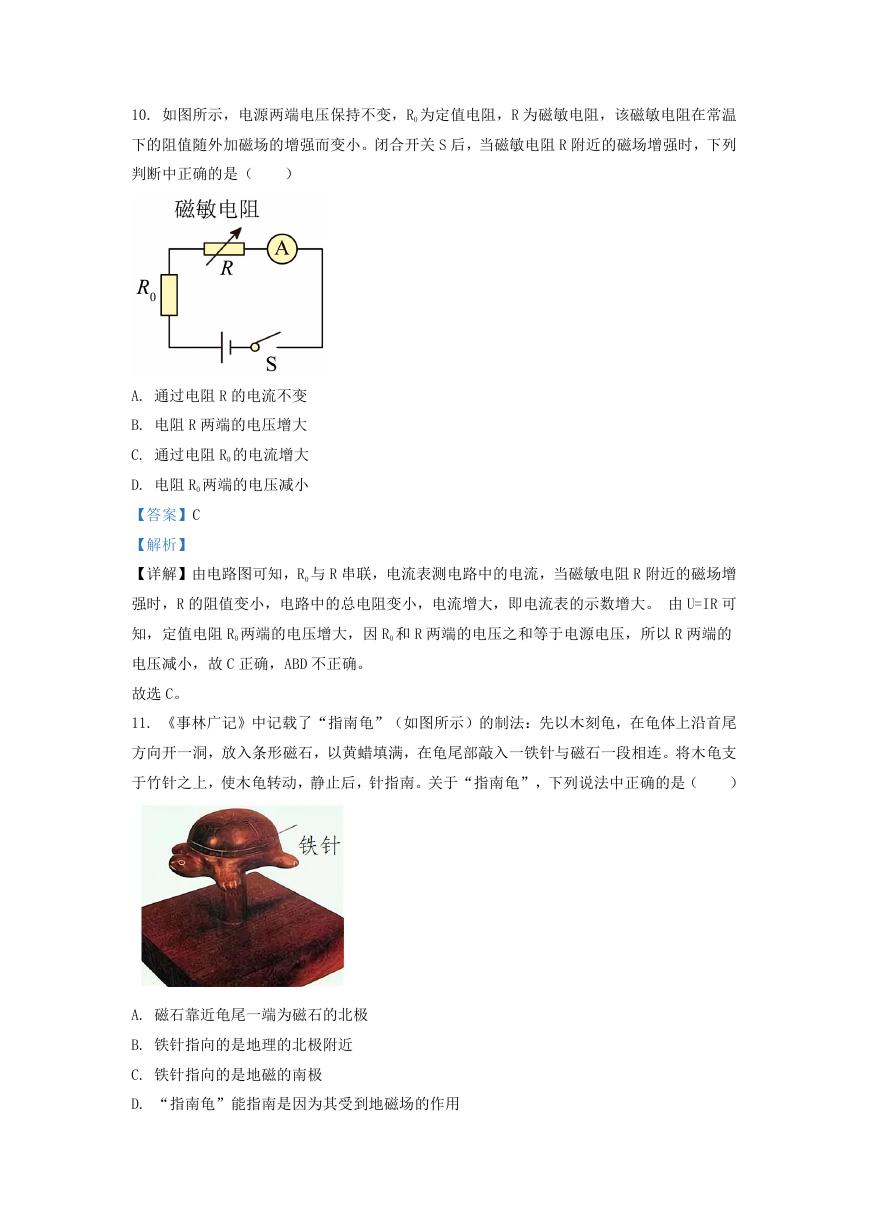

10. 如图所示,电源两端电压保持不变,R0 为定值电阻,R 为磁敏电阻,该磁敏电阻在常温
下的阻值随外加磁场的增强而变小。闭合开关 S 后,当磁敏电阻 R 附近的磁场增强时,下列
判断中正确的是(
)
A. 通过电阻 R 的电流不变
B. 电阻 R 两端的电压增大
C. 通过电阻 R0 的电流增大
D. 电阻 R0 两端的电压减小
【答案】C
【解析】
【详解】由电路图可知,R0 与 R 串联,电流表测电路中的电流,当磁敏电阻 R 附近的磁场增
强时,R 的阻值变小,电路中的总电阻变小,电流增大,即电流表的示数增大。 由 U=IR 可
知,定值电阻 R0 两端的电压增大,因 R0 和 R 两端的电压之和等于电源电压,所以 R 两端的
电压减小,故 C 正确,ABD 不正确。
故选 C。
11. 《事林广记》中记载了“指南龟”(如图所示)的制法:先以木刻龟,在龟体上沿首尾
方向开一洞,放入条形磁石,以黄蜡填满,在龟尾部敲入一铁针与磁石一段相连。将木龟支
于竹针之上,使木龟转动,静止后,针指南。关于“指南龟”,下列说法中正确的是(
)
A. 磁石靠近龟尾一端为磁石的北极
B. 铁针指向的是地理的北极附近
C. 铁针指向的是地磁的南极
D. “指南龟”能指南是因为其受到地磁场的作用
【答案】D
【解析】
【详解】A.静止后,针指南,说明磁石靠近龟尾一端为磁石的南极,故 A 错误;
B.铁针静止后指向的是地理的南极附近,故 B 错误;
C.磁石靠近龟尾一端为磁石的南极,龟尾的铁针指南,由异名磁极互相吸引可知,铁针指
向的是地磁的北极,故 C 错误;
D.地球本身就是个大磁体,“指南龟”能指南是因为其受到地磁场的作用,故 D 正确。
故选 D。

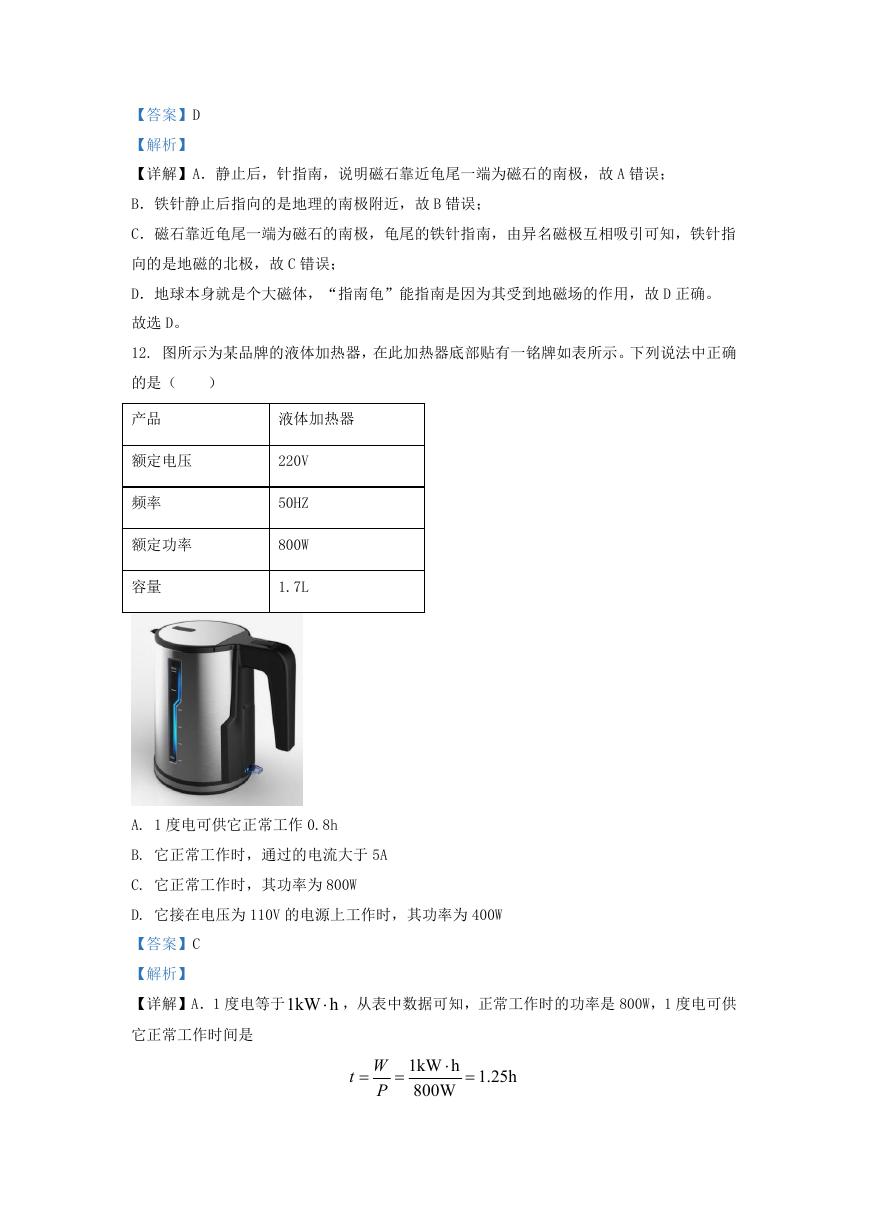

12. 图所示为某品牌的液体加热器,在此加热器底部贴有一铭牌如表所示。下列说法中正确
的是(
)
产品
液体加热器
额定电压
频率
额定功率
容量
220V
50HZ
800W
1.7L
A. 1 度电可供它正常工作 0.8h
B. 它正常工作时,通过的电流大于 5A
C. 它正常工作时,其功率为 800W
D. 它接在电压为 110V 的电源上工作时,其功率为 400W
【答案】C
【解析】
【详解】A.1 度电等于1kW h ,从表中数据可知,正常工作时的功率是 800W,1 度电可供
它正常工作时间是
Wt
P
1kW h
800W
1.25h
1 度电可供它正常工作 1.25h,A 错误;
B.从表中数据可知,额定电压是 220V,额定功率是 800W,根据 P UI 可知,它正常工作
时,通过的电流
I
P
U
800W 3.6A
220V
通过的电流小于 5A,B 错误;
C.从表中数据可知,额定功率是 800W,即它正常工作时,其功率为 800W,C 正确;
D.根据电功率的推导式
P
2U
R
可知,其电阻大小不变,额定电压是 220V,额定功率是
800W,它接在电压为 110V 的电源上工作时,其功率设为 'P ,可得到关系式
2
UR
P
2'
U
P
'
2
220V
800W
2
110V
'
P
,它接在电压为 110V 的电源上工作时,其功率为 200W,D 错误。
代入数据可知
200W
解得 '
P
故选 C。
13. 小希按照图所示电路进行实验,闭合开关 S 后发现小灯泡 L 不发光。他猜测电路中某处
可能发生断路故障,于是用一只电压表查找故障的位置,测查记录如下表所示。若电路中只
有一处发生断路故障,则断路的位置是(
)
位置
a、b 之间
b、c 之间
c、d 之间
d、e 之间
电压表指针
不偏转
不偏转
不偏转
偏转
A. a、b 之间
B. b、c 之间
C. c、d 之间
D. d、e 之
间
【答案】D
【解析】
【详解】电压表指针在 ab、bc、cd 间不偏转,说明电压表并在这些点间时与电源没有接通,
在 de 间偏转,说明除了 de 间,其它位置与电源都是接通的,所以断路的位置是 de 之间。
故 ABC 不符合题意,D 符合题意。
故选 D。

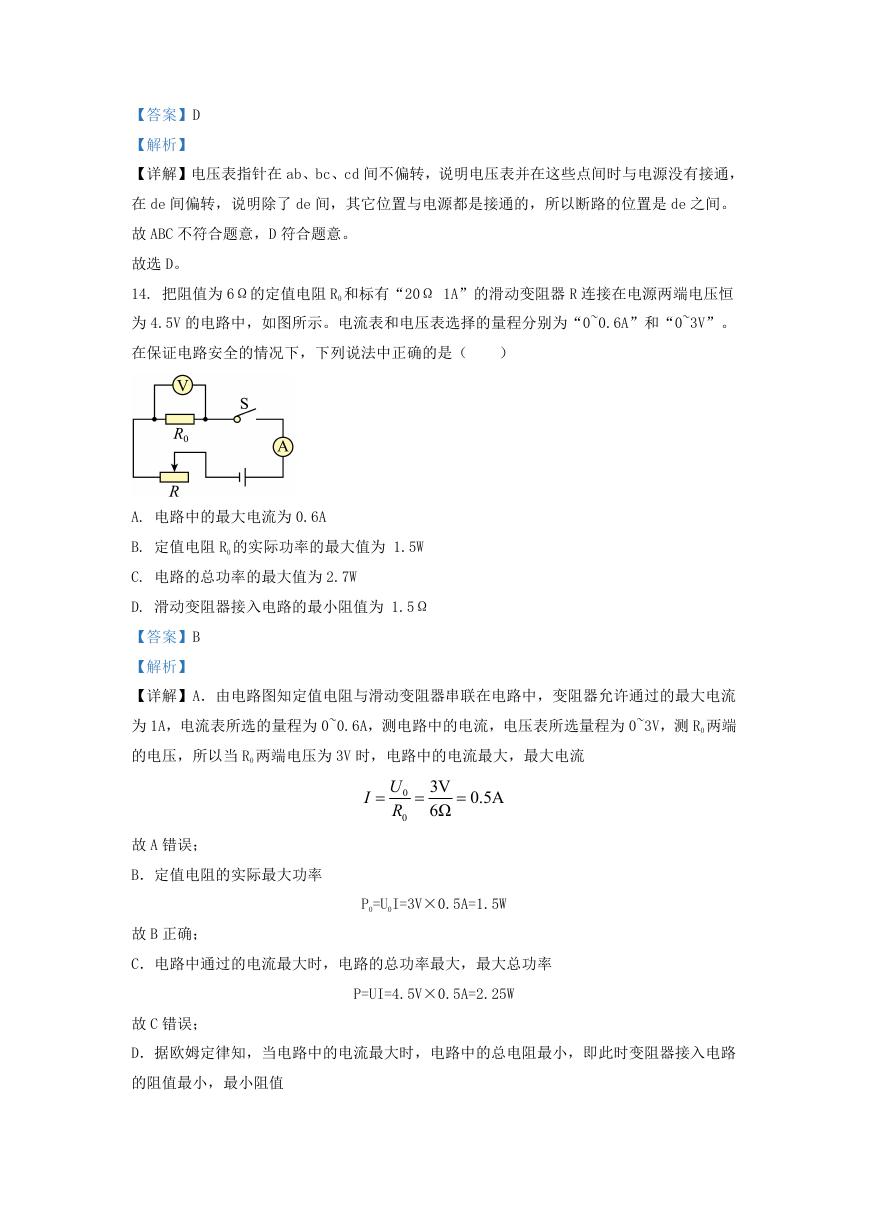

14. 把阻值为 6Ω的定值电阻 R0 和标有“20Ω 1A”的滑动变阻器 R 连接在电源两端电压恒
为 4.5V 的电路中,如图所示。电流表和电压表选择的量程分别为“0~0.6A”和“0~3V”。
在保证电路安全的情况下,下列说法中正确的是(
)
A. 电路中的最大电流为 0.6A
B. 定值电阻 R0 的实际功率的最大值为 1.5W
C. 电路的总功率的最大值为 2.7W
D. 滑动变阻器接入电路的最小阻值为 1.5Ω
【答案】B
【解析】
【详解】A.由电路图知定值电阻与滑动变阻器串联在电路中,变阻器允许通过的最大电流
为 1A,电流表所选的量程为 0~0.6A,测电路中的电流,电压表所选量程为 0~3V,测 R0 两端
的电压,所以当 R0 两端电压为 3V 时,电路中的电流最大,最大电流
UI
R
0
0
3V 0.5A
6Ω
P0=U0I=3V×0.5A=1.5W
故 A 错误;
B.定值电阻的实际最大功率
故 B 正确;
C.电路中通过的电流最大时,电路的总功率最大,最大总功率
P=UI=4.5V×0.5A=2.25W
故 C 错误;
D.据欧姆定律知,当电路中的电流最大时,电路中的总电阻最小,即此时变阻器接入电路
的阻值最小,最小阻值
