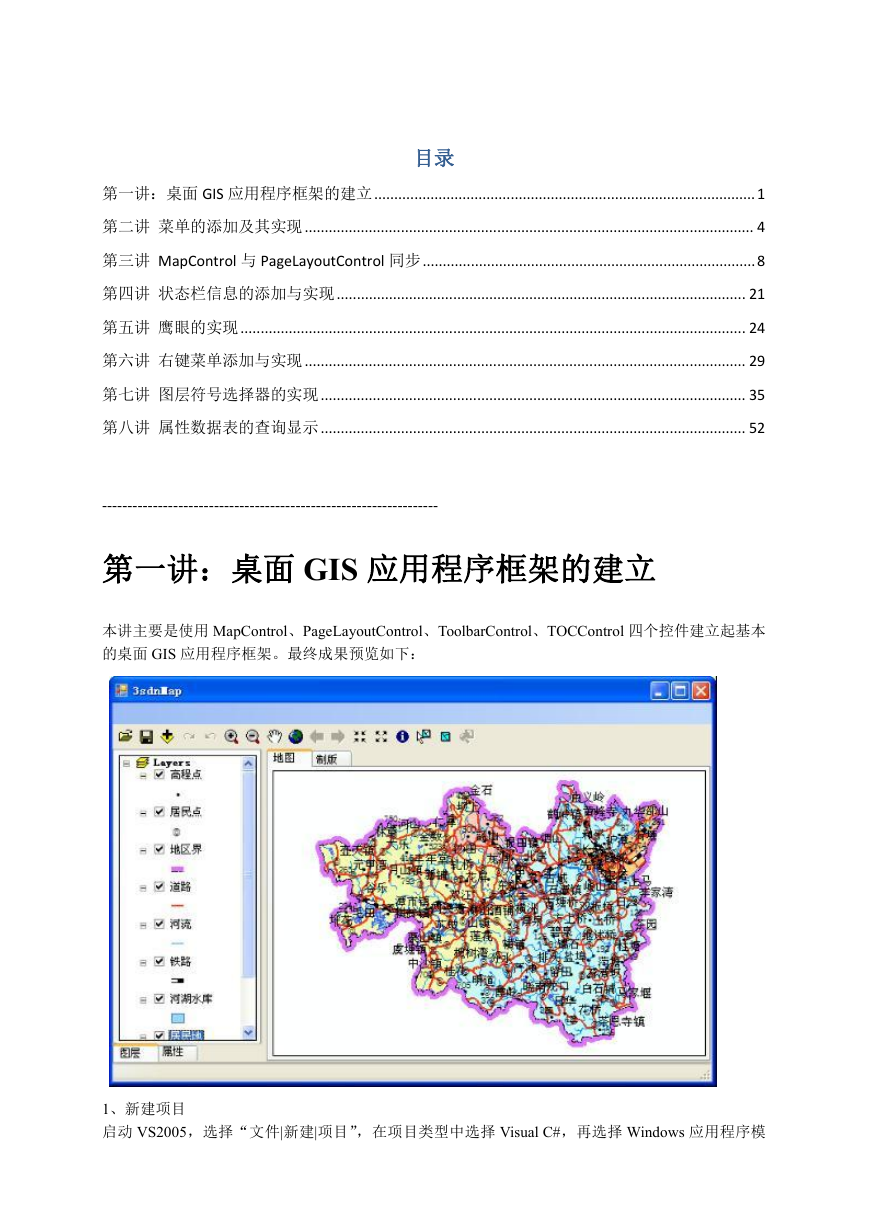

    目录 第一讲：桌面 GIS 应用程序框架的建立...............................................................................................1 第二讲 菜单的添加及其实现................................................................................................................ 4 第三讲 MapControl 与 PageLayoutControl 同步...................................................................................8 第四讲 状态栏信息的添加与实现...................................................................................................... 21 第五讲 鹰眼的实现.............................................................................................................................. 24 第六讲 右键菜单添加与实现.............................................................................................................. 29 第七讲 图层符号选择器的实现.......................................................................................................... 35 第八讲 属性数据表的查询显示.......................................................................................................... 52 ------------------------------------------------------------------ 第一讲：桌面 GIS 应用程序框架的建立 本讲主要是使用 MapControl、PageLayoutControl、ToolbarControl、TOCControl 四个控件建立起基本 的桌面 GIS 应用程序框架。最终成果预览如下： 1、新建项目 启动 VS2005，选择“文件|新建|项目”，在项目类型中选择 Visual C#，再选择 Windows 应用程序模
    板，输入名称“3sdnMap”，点击确定。 在解决方案管理器中将“Form1.cs”重命名为“3sdnMap.cs”，在设计视图中，选中窗体，将其属性 中的“Text”改为“3sdnMap”。 2、添加控件 选择工具箱中的“菜单和工具栏|MenuStrip”，将其拖入窗体。 选择工具箱中的“ArcGIS Windows Forms”节，将“ToolbarControl”控件拖入窗体，并将其属性中 的 Dock 设置为 Top。 选择工具箱中的“菜单和工具栏|StatusStrip”，将其拖入到窗体。 选择工具箱中的“容器|SplitContainer”容器拖入窗体，并将其属性中的 Dock 设置为 Fill。 将 TabControl 控件拖入 Panel1，将 Alignment 属性设置为 Bottom，Dock 属性设置为 Fill。点击 TabPages 属性右边的按钮，弹出 TabPage 集合编辑器，将 tabPage1 的 Name 设置为 tabPageLayer，Text 设置为 图层，将 tabPage2 的 Name 设置为 tabPageProperty，Text 设置为属性。如下所示。
    选择“图层”选项卡，拖入 TOCControl 控件，设置 Dock 属性为 Fill。 选择“属性”选项卡，拖入 DataGridView 控件，设置 Dock 属性为 Fill。 拖入 TabControl 控件到 Panel2，设置 Dock 属性为 Fill。并上述类似的方法，将两个选项卡的 Name 和 Text 分别设置为：（tabPageMap、地图），（tabPageLayout，制版）。 选择“地图”选项卡，拖入 MapControl 控件，设置 Dock 属性为 Fill。 选择“制版”选项卡，拖入 PageLayoutControl 控件，设置 Dock 属性为 Fill。 最后将 LicenseControl 控件拖入到窗体的任意地方。 按 F5 编译运行，可以看到刚才布局好的程序界面了。 3、控件绑定 通过以上步骤添加的控件还只是单独存在，而我们的程序需要各控件间协同工作，因此要进行控件 绑定。 分别右击 ToolbarControl、TOCControl 控件，将 Buddy 设置为 axMapControl1，如下图所示。 这样，工具条和图层控件就与地图控件关联了。 4、添加工具 此时，工具条中还没有任何工具，添加的方法也很简单。右击 ToolbarControl，选择“属性|Items”， 点击 Add，选择 Commands 选项卡中的 Generic，双击 Open、SaveAs、Redo、Undo 即可将相应工具 添加到工具条。
    常见的工具有： Map Navigation 中的导航工具，Map Inquiry 中的查询工具，Feature Selection 中的选择工具，你可以 根据需要酌情添加工具。 5、编译运行 按 F5 即可编译运行程序，至此桌面 GIS 应用程序框架基本框架已经搭建好了，你可以通过工具条的 工具打开地图文档，浏览地图了，效果如开篇所示. 第二讲 菜单的添加及其实现 在上一讲中，我们实现了应用程序基本框架，其中有个小错误，在此先跟大家说明下。在“属性” 选项卡中，我们当时添加的是 DataGridView 控件，这个控件是用来显示数据表的，而专门用于属性 的查询和设置的控件是 PropertyGrid 控件。因此请你删除“属性”选项卡中的 DataGridView 控件， 再把位于“工具箱 | 所有 Windows 窗体 |PropertyGrid ”（如果没有，右击选择“选择项”以添加 此控件）控件拖到该选项卡。 在这一讲中，主要讲解菜单的添加和实现。 1、 添加菜单 在设计视图中，单击菜单栏，会出现“请在此处键入”的提示，单击提示就可以键入菜单名称，如 “文件”，再单击“文件”，即可输入其下拉子菜单，如下所示：
    Tips ： 每创建一个菜单，请在其属性面板中设置 Name 属性，而且不要为中文，因此 Name 值将是此菜单 响应函数的函数名的一部分，带中文的函数名，总是不好吧。 本讲中，我们将添加新建（ New ）、打开（ Open ）、添加数据（ AddData ）、保存（ Save ）、另 存为（ SaveAs ）、退出（ Exit ）这些菜单，（）内为相应的 Name 属性值。 Tips: 你可以在属性面板中的 Text 属性中，把菜单名设置为中英文形式，如“打开 O pen ”，带下划线的 O 表示此项菜单的快捷键是字母 O ，设置方法是在相应字母前加上“ & ”字符，如“打开 &Open ”。 但这种快捷键只在打开此下拉菜单时才有效，即当你单击“文件”菜单弹出下拉菜单时，按下字母 O 就可以定位到“打开”菜单。 还有一种在程序运行时都有效的全局快捷键，可以在属性面板中的“ ShortCutKeys ”中设置。 你还可以在属性面板中的 Image 属性中设置你喜欢的菜单图标。单击 Image 那一行右边的按钮， 弹出如下菜单。选择“项目资源文件”，再单击导入就可以选择你的图标了。 最终效果如下所示。 注意，在解决方案面板中，选中刚才添加的所有图标，在其属性面板中将生成操作设置为“嵌入的 资源”，这一点很重要！ 2、 实现相关菜单 首先定义指针（写在 public partial class Form1 : Form 下面即可）： private ESRI.ArcGIS.Controls.IMapControl3 m_mapControl = null; private ESRI.ArcGIS.Controls.IPageLayoutControl2 m_pageLayoutControl = null;
    private IMapDocument pMapDocument; 若以上指针无效，请添加以下引用： using ESRI.ArcGIS.Carto; using ESRI.ArcGIS.Controls; using ESRI.ArcGIS.esriSystem; using ESRI.ArcGIS.Display; using ESRI.ArcGIS.Geometry; using ESRI.ArcGIS.SystemUI; 在设计视图中的属性面板中，选择 Form1 ，即主窗体，单击事件按钮（闪电形状的那个按钮），打 到“ Load ”事件并双击，添加此事件。 在 Form1_Load 函数中初始化这些指针： // 取得 MapControl 和 PageLayoutControl 的引用 m_mapControl = (IMapControl3)this.axMapControl1.Object; m_pageLayoutControl = (IPageLayoutControl2)this.axPageLayoutControl1.Object; 依次双击每个菜单项，添加菜单响应函数。实现代码如下： /// /// 新建地图命令 /// /// /// private void New_Click(object sender, EventArgs e) { // 本命令涉及到 MapControl 和 PageLayoutControl 同步问题，将在下一讲中实现 } /// /// 打开地图文档 Mxd 命令 /// /// /// private void Open_Click(object sender, EventArgs e) { // 本命令涉及到 MapControl 和 PageLayoutControl 同步问题，将在下一讲中实现 } /// /// 添加数据命令 /// /// /// private void AddData_Click(object sender, EventArgs e) { int currentLayerCount = this.axMapControl1.LayerCount; ICommand pCommand = new ControlsAddDataCommandClass(); pCommand.OnCreate(this.axMapControl1.Object); pCommand.OnClick(); } /// /// 保存地图文档命令
    m_pageLayoutControl.DocumentFilename && != (null /// /// /// private void Save_Click(object sender, EventArgs e) { // 首先确认当前地图文档是否有效 if m_mapControl.CheckMxFile(m_pageLayoutControl.DocumentFilename)) { // 创建一个新的地图文档实例 IMapDocument mapDoc = new MapDocumentClass(); // 打开当前地图文档 mapDoc.Open(m_pageLayoutControl.DocumentFilename, string.Empty); // 用 PageLayout 中的文档替换当前文档中的 PageLayout 部分 mapDoc.ReplaceContents((IMxdContents)m_pageLayoutControl.PageLayout); // 保存地图文档 mapDoc.Save(mapDoc.UsesRelativePaths, false); mapDoc.Close(); } } /// /// 另存为地图文档命令 /// /// /// private void SaveAs_Click(object sender, EventArgs e) { // 调用另存为命令 ICommand command = new ControlsSaveAsDocCommandClass(); command.OnCreate(m_controlsSynchronizer.ActiveControl); command.OnClick(); } /// /// 退出程序 /// /// /// private void Exit_Click(object sender, EventArgs e) { Application.Exit(); } 3、 编译运行 按 F5 编译运行程序。也许你会发现，菜单命令的实现方式都是类型的。没错，在 AE9.2 中，内置 了 许 多 常 用 的 Command 和 Tool ， 如 ControlsAddDataCommandClass 、 ControlsMapZoomInToolClass 、 ControlsMapPanToolClass 等 等 ， 这 些 内 置 对 象 在 ESRI.ArcGIS.Controls 命名空间中，你可以对象浏览器中查看。而且这些内置对象的调用方式都类似， 如下所示：
    // 定义 ICommand command = new ControlsSaveAsDocCommandClass(); // 创建 command.OnCreate(m_controlsSynchronizer.ActiveControl); // 调用 command.OnClick(); 第三讲 MapControl 与 PageLayoutControl 同步 在 ArcMap 中，能够很方面地进行 MapView 和 Layout View 两种视图的切换，而且二者之间的数据 是同步显示的。 关于两种视图同步的实现方法有多种，可以使用 ObjectCopy 对象进行数据硬拷贝，而比较简单的方 法莫过于二者共享一份地图了，这也是最常用的方法。 1、新建同步类 ControlsSynchronizer 在解决方案面板中右击项目名，选择“添加|类”，在类别中选择“Visual C#项目项”，在模板中选择 “类”，输入类名“ControlsSynchronizer.cs”，将以下代码覆盖自动生成的代码： using System; using System.Drawing; using System.Collections; using System.ComponentModel; using System.Windows.Forms; using System.IO; using System.Runtime.InteropServices; using ESRI.ArcGIS.esriSystem; using ESRI.ArcGIS.Carto; using ESRI.ArcGIS.Controls; using ESRI.ArcGIS.SystemUI; namespace _sdnMap { /// /// This class is used to synchronize a gven PageLayoutControl and a MapControl. /// When initialized, the user must pass the reference of these control to the class, bind /// the control together by calling 'BindControls' which in turn sets a joined Map referenced /// by both control; and set all the buddy controls joined between these two controls. /// When alternating between the MapControl and PageLayoutControl, you should activate the visible control /// and deactivate the other by calling ActivateXXX. /// This calss is limited to a situation where the controls are not simultaneously visible. /// public class ControlsSynchronizer { #region class members private IMapControl3 m_mapControl = null; private IPageLayoutControl2 m_pageLayoutControl = null; private ITool m_mapActiveTool = null;
