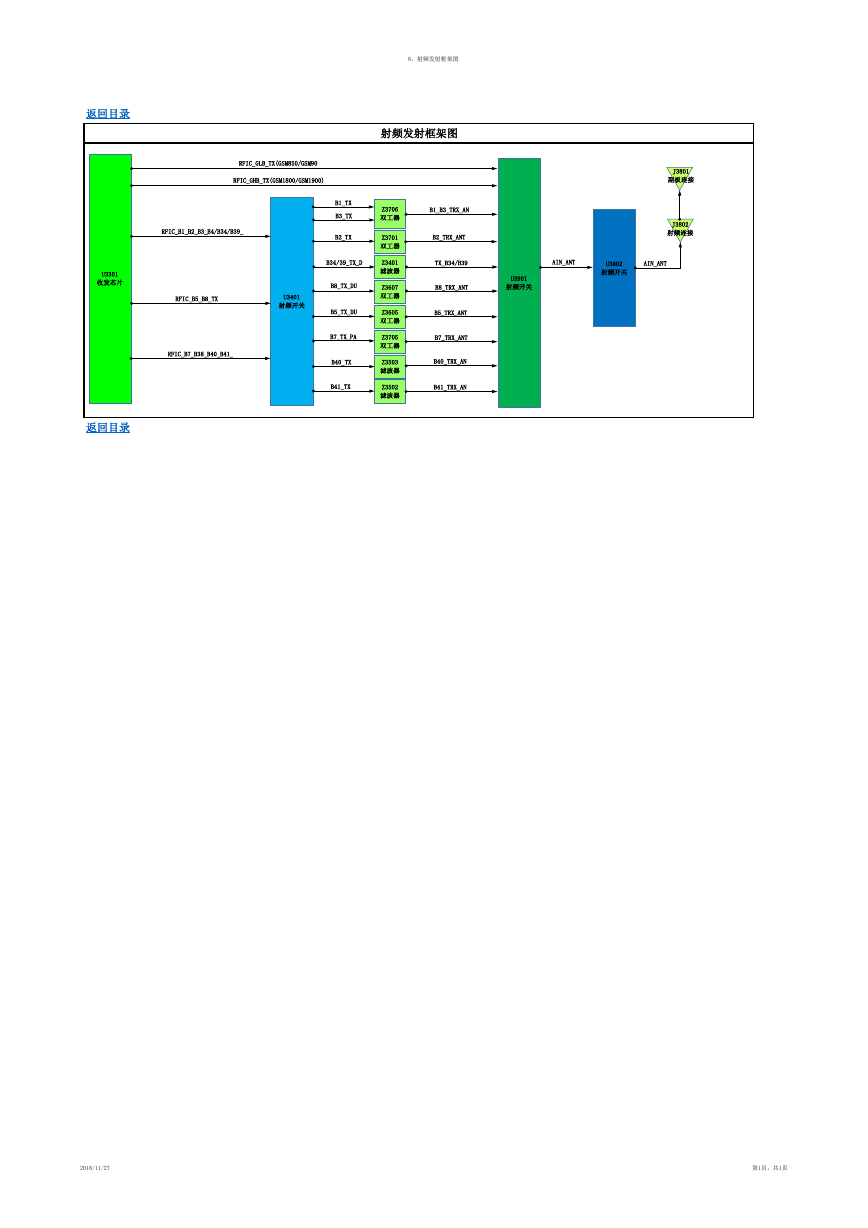

8、射频发射框架图 射频发射框架图 B1_TX B3_TX B2_TX B34/39_TX_D B8_TX_DU B5_TX_DU B7_TX_PA B40_TX B41_TX Z3706 双工器 Z3701 双工器 Z3401 滤波器 Z3607 双工器 Z3605 双工器 Z3705 双工器 Z3503 滤波器 Z3502 滤波器 B1_B3_TRX_AN B2_TRX_ANT TX_B34/B39 B8_TRX_ANT B5_TRX_ANT B7_TRX_ANT B40_TRX_AN B41_TRX_AN 返回目录 RFIC_GLB_TX(GSM850/GSM90 RFIC_GHB_TX(GSM1800/GSM1900) RFIC_B1_B2_B3_B4/B34/B39_ U3301 收发芯片 RFIC_B5_B8_TX U3401 射频开关 RFIC_B7_B38_B40_B41_ 返回目录 J3801 副板连接 J3802 射频连接 AIN_ANT U3802 射频开关 AIN_ANT U3901 射频开关 2018/11/27 第1页，共1页
