    1 AutomationDesk介绍
    1.1 AutomationDesk的应用领域
    1.2 AutomationDesk用户界面介绍
    工具窗口(Tool Window)：
    序列生成器（Sequence Builder）：
    变量浏览器（Platform）：
    库浏览器（Library Browser）介绍：
    Main Library子库：
    Report子库：
    Dialogs子库：
    Platform Access子库：
    RS232子库：
    ControlDesk Access：
    管理工程Managing Projects
    3.1 工程要素：
    使用工程管理器
    创建一个新工程：
    打开一个工程：
    如何通过增加文件夹来构建工程：
    如何创建自动测试序列：
    如何创建工程特有的数据对象：
    如何更改同一层次级别上的工程元素顺序：
    如何修改工程属性：
    使用工程档案
    3.3.1 如何导出工程：
    创建自动操作序列
    使用自动操作块
    如何给序列添加自动操作块：
    如何移动自动操作块：
    如何编辑自动操作块属性：
    如何给自动操作块增加注释：
    参数化序列元素
    用局部数据对象确定自动操作块参数：
    用工程特有数据对象确定自动操作块参数：
    如何给自动操作块增加数据对象：
    如何指定条件：
    如何查找矛盾：
    在AutomationDesk中使用Python脚本
    如何在AutomationDesk中集成Python脚本：
    下载外部Python脚本到AutomationDesk的Python Interpreter：
    如何注册自定义的Python模块：
    执行自动操作序列
    可以从工程树的不同层次级别上执行序列
    序列执行的三种操作模式
    以下库可在在线、离线和记录模式下执行：
    记录执行日志
    指定自动操作块的结果层次：
    执行自动操作序列：
    查看结果：
    导出结果：
    生成报告
    使用AddDataObjects报告块：
    对其他设备和应用的接口
    访问ControlDesk
    如何启动ControlDesk：
    如何开始平台监控：
    停止平台监控：
    关闭ControlDesk：
    访问仿真平台
    如何配置仿真平台：
    在仿真平台上开始仿真：
    写仿真器变量：
    读仿真器变量：
    捕捉仿真器变量：
    如何初始化平台访问：
    读, 写，读矩阵，写矩阵：
    Extended Capturing：
    StreamToDisk数据流到磁盘：
    访问MATLAB
    如何使用MATLAB实例：
    如何发送数据到MATLAB：
    如何执行MATLAB命令：
    如何使用MATFile数据对象：
    写入数据到MAT文件：
    从MAT文件读取数据：
    从MAT文件中删除数据：
    连接AutomationDesk到串口
    配置串口：
    通过串口发送数据
    通过串口接收数据

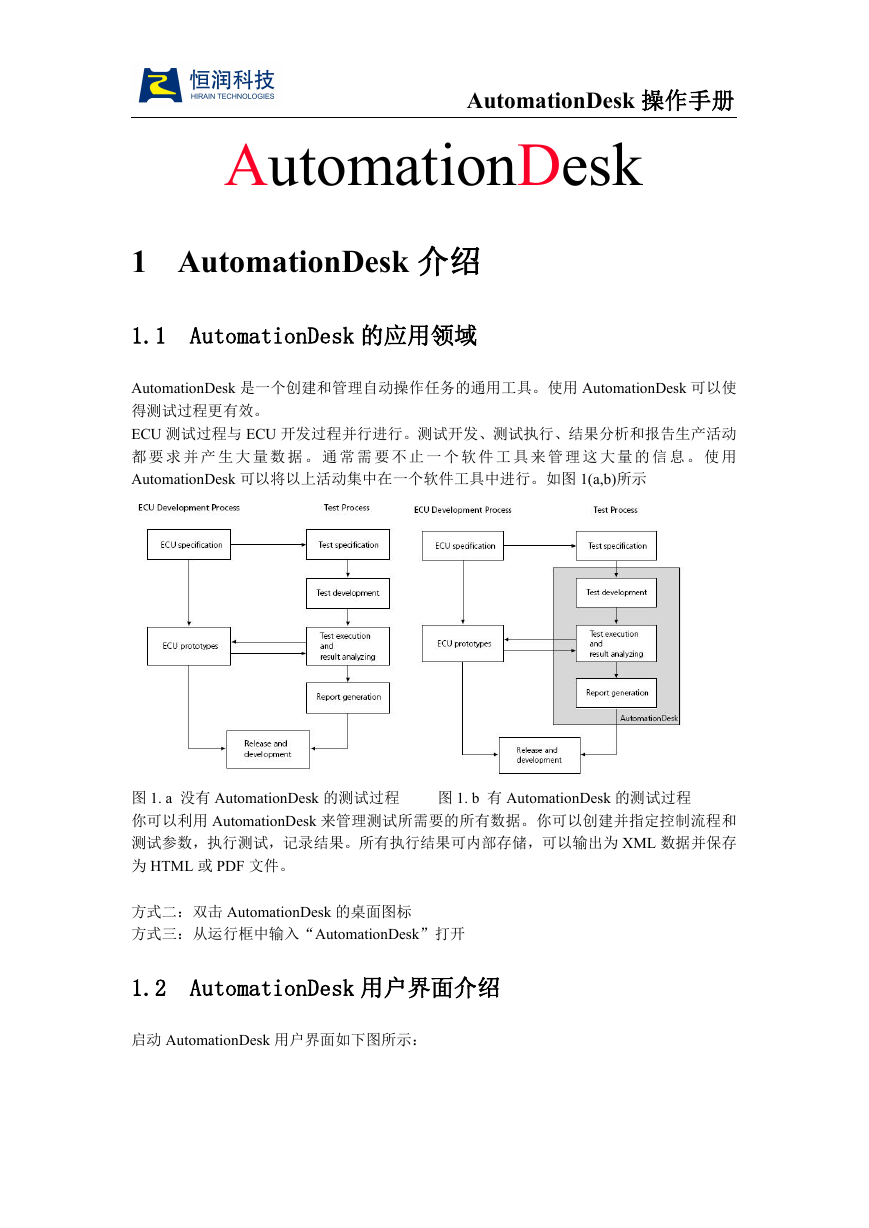

    AutomationDesk 操作手册 AutomationDesk 1 AutomationDesk 介绍 1.1 AutomationDesk 的应用领域 AutomationDesk 是一个创建和管理自动操作任务的通用工具。使用 AutomationDesk 可以使 得测试过程更有效。 ECU 测试过程与 ECU 开发过程并行进行。测试开发、测试执行、结果分析和报告生产活动 都 要 求 并 产 生 大 量 数 据 。 通 常 需 要 不 止 一 个 软 件 工 具 来 管 理 这 大 量 的 信 息 。 使 用 AutomationDesk 可以将以上活动集中在一个软件工具中进行。如图 1(a,b)所示 图 1. a 没有 AutomationDesk 的测试过程 你可以利用 AutomationDesk 来管理测试所需要的所有数据。你可以创建并指定控制流程和 测试参数，执行测试，记录结果。所有执行结果可内部存储，可以输出为 XML 数据并保存 为 HTML 或 PDF 文件。 图 1. b 有 AutomationDesk 的测试过程 方式二：双击 AutomationDesk 的桌面图标 方式三：从运行框中输入“AutomationDesk”打开 1.2 AutomationDesk 用户界面介绍 启动 AutomationDesk 用户界面如下图所示：

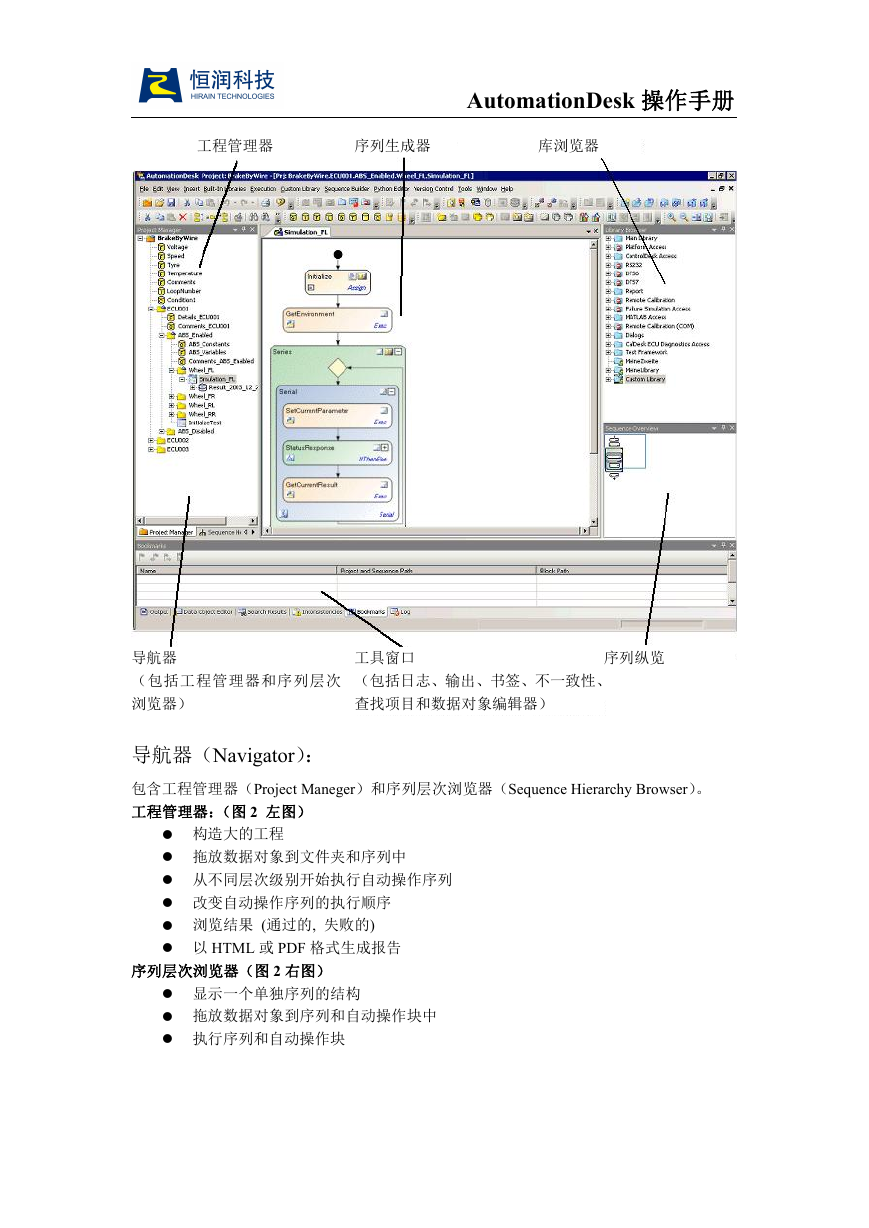

    AutomationDesk 操作手册 工程管理器 序列生成器 库浏览器 导航器 （包括工程管理器和序列层次 浏览器） 工具窗口 （包括日志、输出、书签、不一致性、 查找项目和数据对象编辑器） 序列纵览 导航器（Navigator）： 包含工程管理器（Project Maneger）和序列层次浏览器（Sequence Hierarchy Browser）。 工程管理器：（图 2 左图）  构造大的工程  拖放数据对象到文件夹和序列中  从不同层次级别开始执行自动操作序列  改变自动操作序列的执行顺序  浏览结果 (通过的, 失败的)  以 HTML 或 PDF 格式生成报告 序列层次浏览器（图 2 右图）  显示一个单独序列的结构  拖放数据对象到序列和自动操作块中  执行序列和自动操作块
    AutomationDesk 操作手册 工程管理器 序列层次浏览器 库浏览器（Library Browser）： 主库：  流程控制  基本元素  数据对象 标准库：  平台访问  ControlDesk 的访问

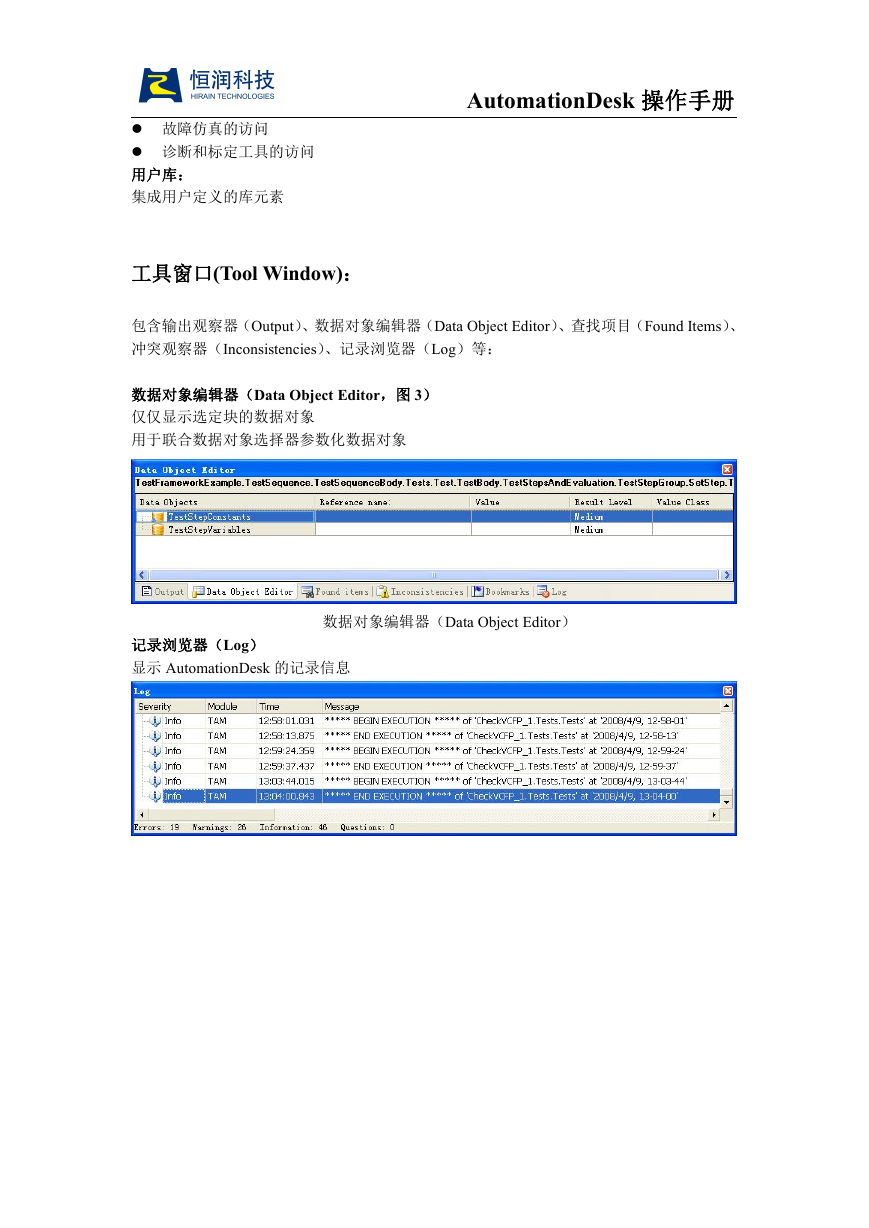

    AutomationDesk 操作手册  故障仿真的访问  诊断和标定工具的访问 用户库： 集成用户定义的库元素 工具窗口(Tool Window)： 包含输出观察器（Output）、数据对象编辑器（Data Object Editor）、查找项目（Found Items）、 冲突观察器（Inconsistencies）、记录浏览器（Log）等： 数据对象编辑器（Data Object Editor，图 3） 仅仅显示选定块的数据对象 用于联合数据对象选择器参数化数据对象 数据对象编辑器（Data Object Editor） 记录浏览器（Log） 显示 AutomationDesk 的记录信息
    AutomationDesk 操作手册 序列生成器（Sequence Builder）： 利用自动操作序列的上下文菜单打开– 打开序列生成器 通过拖放创建自动操作序列 编辑一个自动操作块的属性 参数化一个自动操作块的数据对象 序列生成器（Sequence Builder）

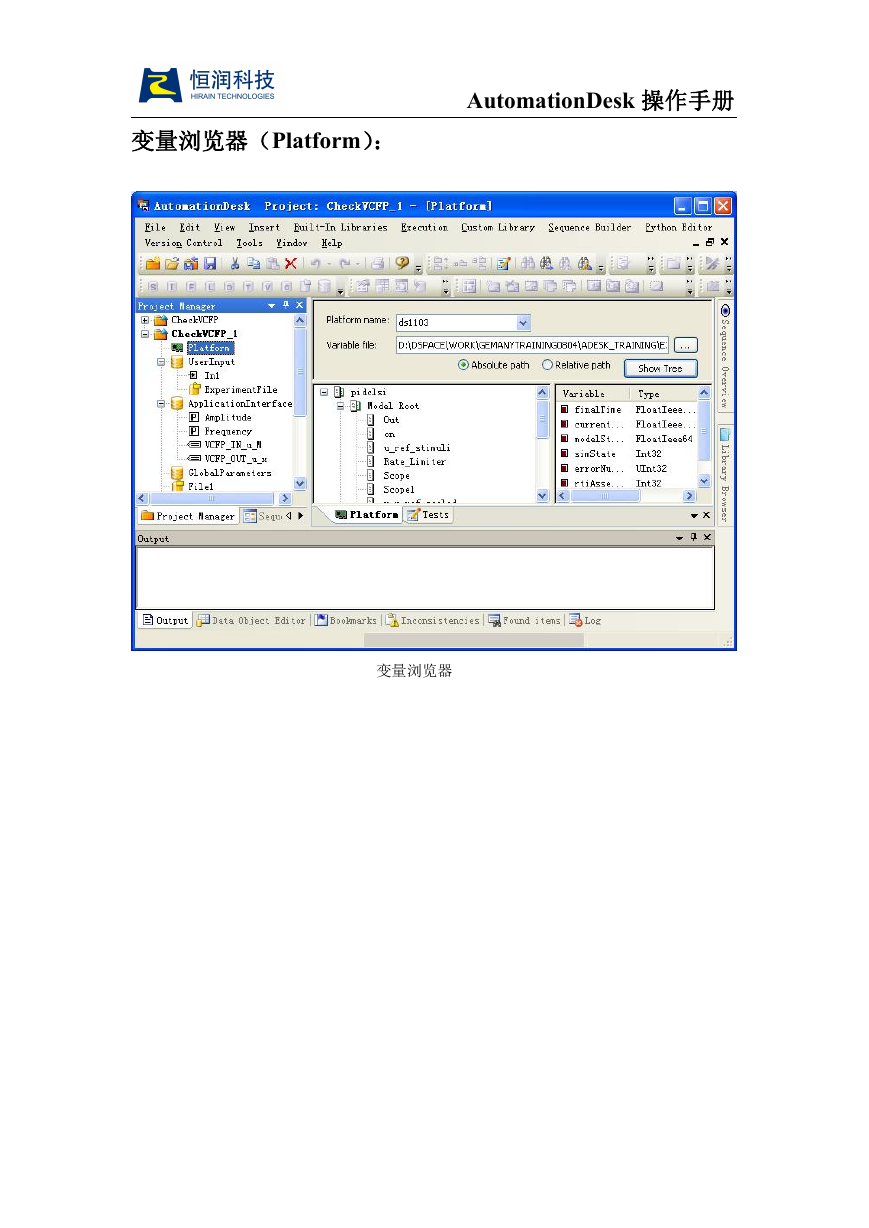

    变量浏览器（Platform）： AutomationDesk 操作手册 变量浏览器
    结果浏览器（Result）： 用测试序列的上下文菜单打开, -文件夹, -工程 –> 浏览结果 AutomationDesk 操作手册 结果浏览器 库浏览器（Library Browser）介绍： Library Browser 下有 Main Library、Platform Access、ControlDesk Access、RS232 等多个子 库，如图 所示。

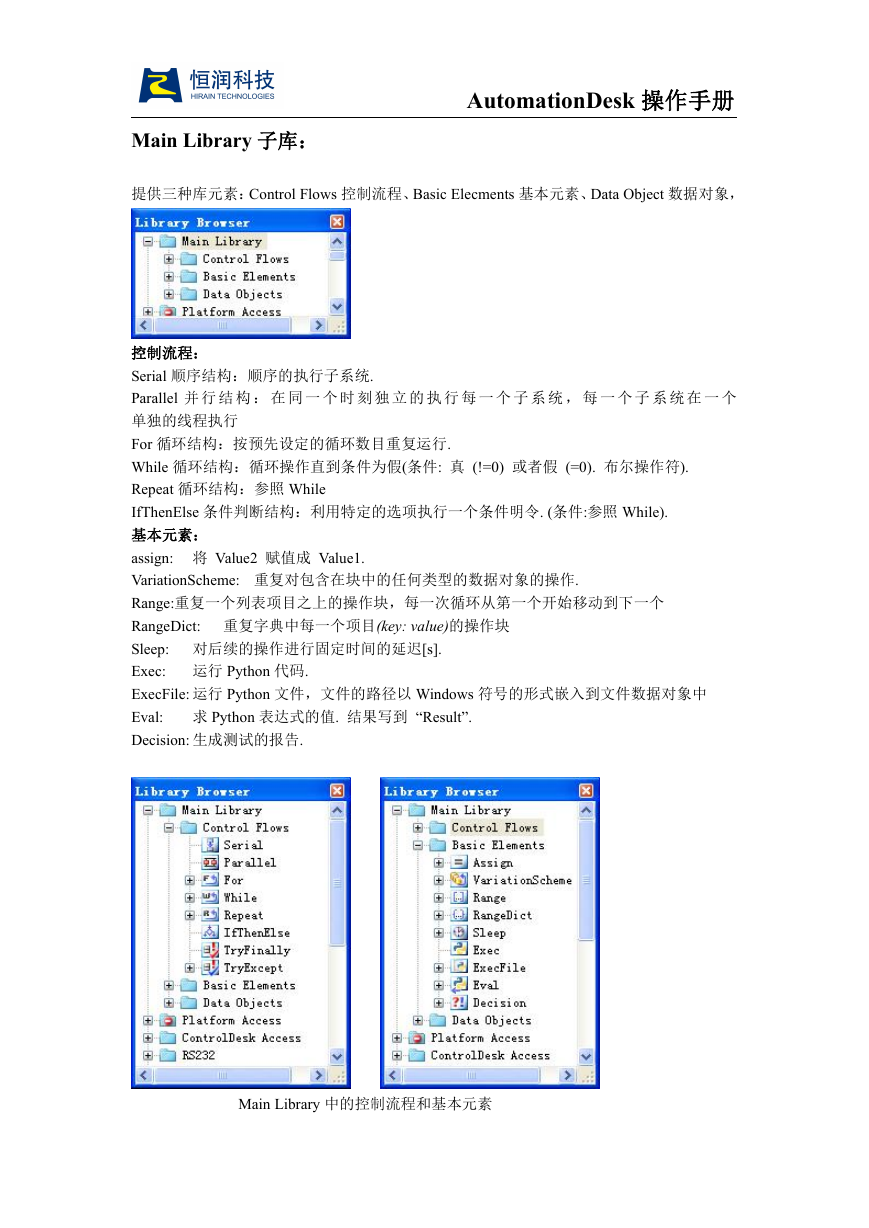

    Main Library 子库： AutomationDesk 操作手册 提供三种库元素：Control Flows 控制流程、Basic Elecments 基本元素、Data Object 数据对象， 控制流程： Serial 顺序结构：顺序的执行子系统. Parallel 并 行 结 构 ： 在 同 一 个 时 刻 独 立 的 执 行 每 一 个 子 系 统 ， 每 一 个 子 系 统 在 一 个 单独的线程执行 For 循环结构：按预先设定的循环数目重复运行. While 循环结构：循环操作直到条件为假(条件: 真 (!=0) 或者假 (=0). 布尔操作符). Repeat 循环结构：参照 While IfThenElse 条件判断结构：利用特定的选项执行一个条件明令. (条件:参照 While). 基本元素： assign: 将 Value2 赋值成 Value1. VariationScheme: 重复对包含在块中的任何类型的数据对象的操作. Range:重复一个列表项目之上的操作块，每一次循环从第一个开始移动到下一个 RangeDict: 重复字典中每一个项目(key: value)的操作块 Sleep: 对后续的操作进行固定时间的延迟[s]. Exec: 运行 Python 代码. ExecFile: 运行 Python 文件，文件的路径以 Windows 符号的形式嵌入到文件数据对象中 Eval: 求 Python 表达式的值. 结果写到 “Result”. Decision: 生成测试的报告. Main Library 中的控制流程和基本元素
