绘图软件中文教程 — TECPLOT 360 零点研究室编

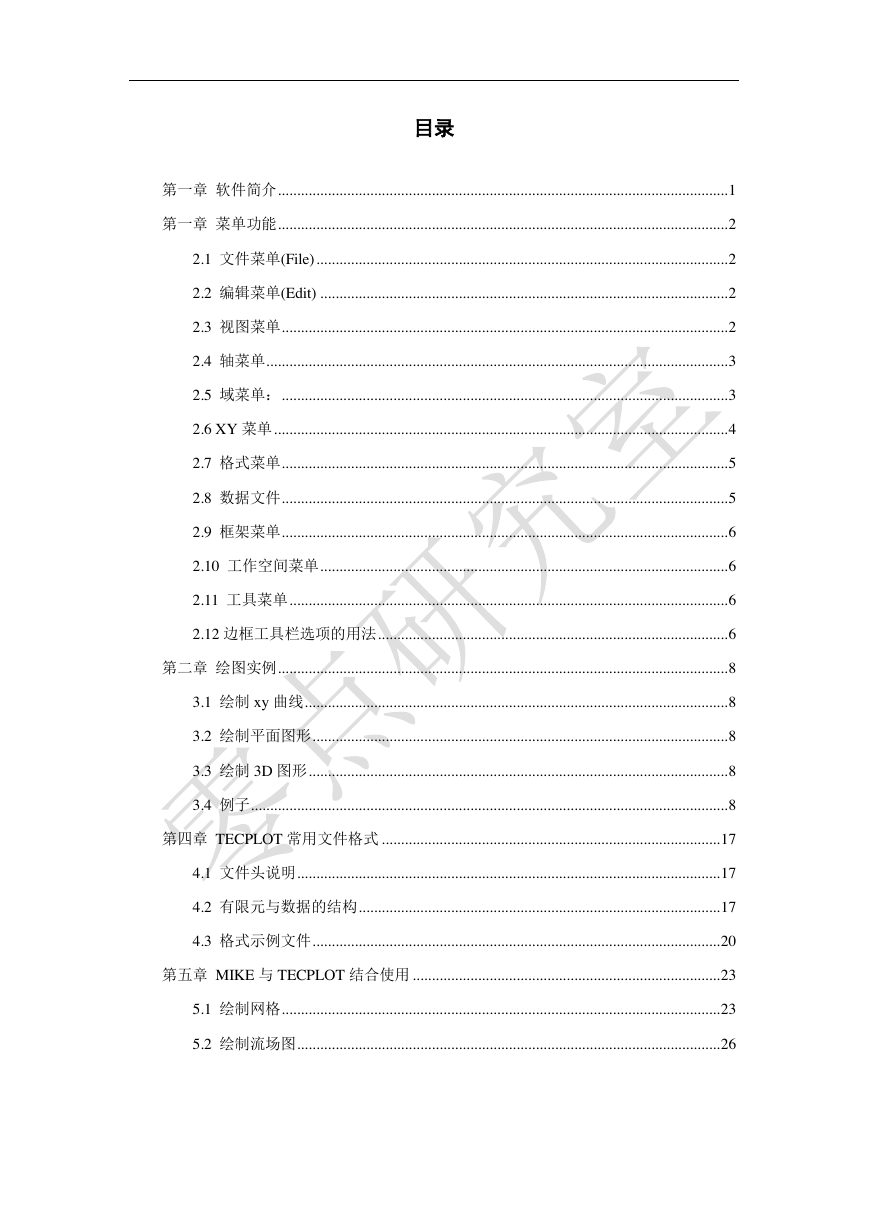

目录第一章软件简介 ..................................................................................................................... 1 第一章菜单功能 ..................................................................................................................... 2 2.1 文件菜单(File) ........................................................................................................... 2 2.2 编辑菜单(Edit) .......................................................................................................... 2 2.3 视图菜单 .................................................................................................................... 2 2.4 轴菜单 ........................................................................................................................ 3 2.5 域菜单： .................................................................................................................... 3 2.6 XY 菜单 ...................................................................................................................... 4 2.7 格式菜单 .................................................................................................................... 5 2.8 数据文件 .................................................................................................................... 5 2.9 框架菜单 .................................................................................................................... 6 2.10 工作空间菜单 .......................................................................................................... 6 2.11 工具菜单 .................................................................................................................. 6 2.12 边框工具栏选项的用法 ........................................................................................... 6 第二章绘图实例 ..................................................................................................................... 8 3.1 绘制 xy 曲线 .............................................................................................................. 8 3.2 绘制平面图形 ............................................................................................................ 8 3.3 绘制 3D 图形 ............................................................................................................. 8 3.4 例子 ............................................................................................................................ 8 第四章 TECPLOT 常用文件格式 ........................................................................................ 17 4.1 文件头说明 .............................................................................................................. 17 4.2 有限元与数据的结构 .............................................................................................. 17 4.3 格式示例文件 .......................................................................................................... 20 第五章 MIKE 与 TECPLOT 结合使用 ................................................................................ 23 5.1 绘制网格 .................................................................................................................. 23 5.2 绘制流场图 .............................................................................................................. 26

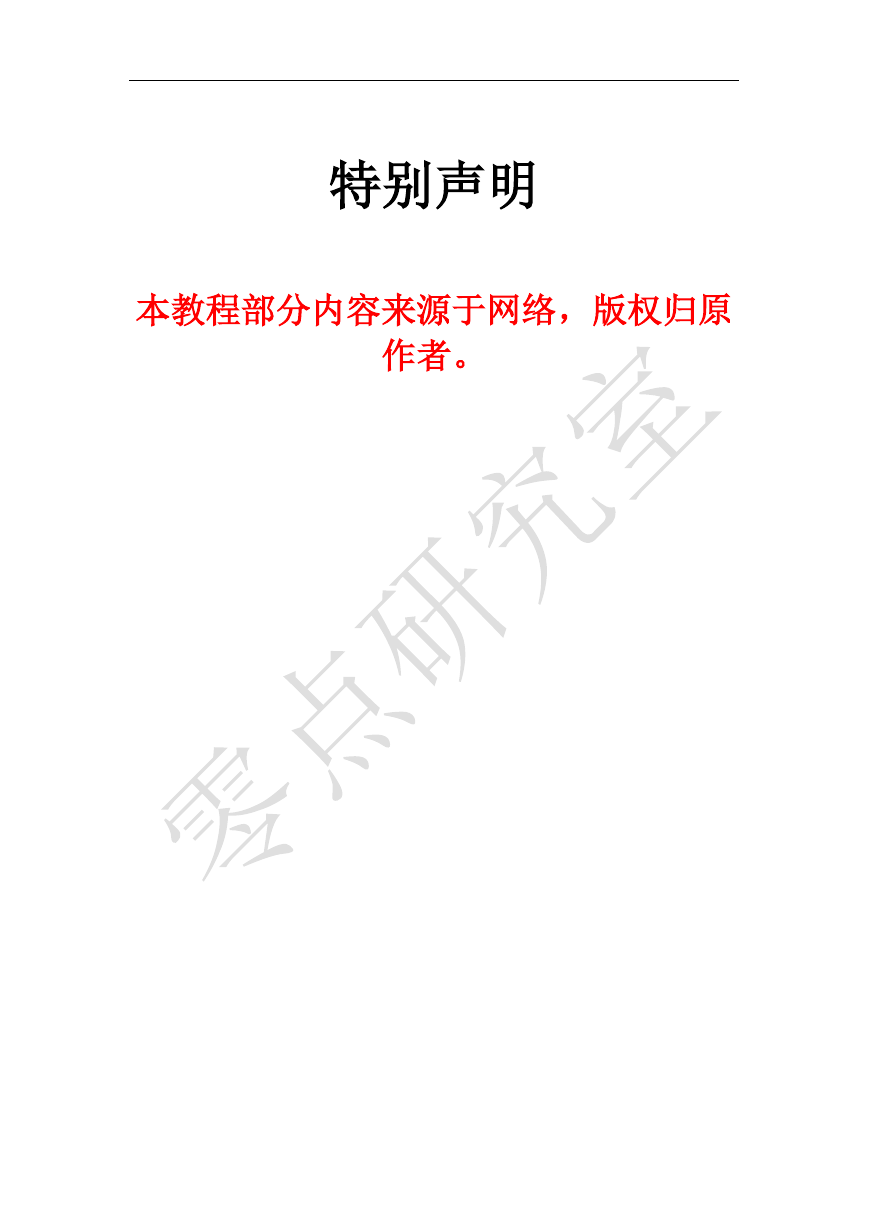

特别声明本教程部分内容来源于网络，版权归原作者。

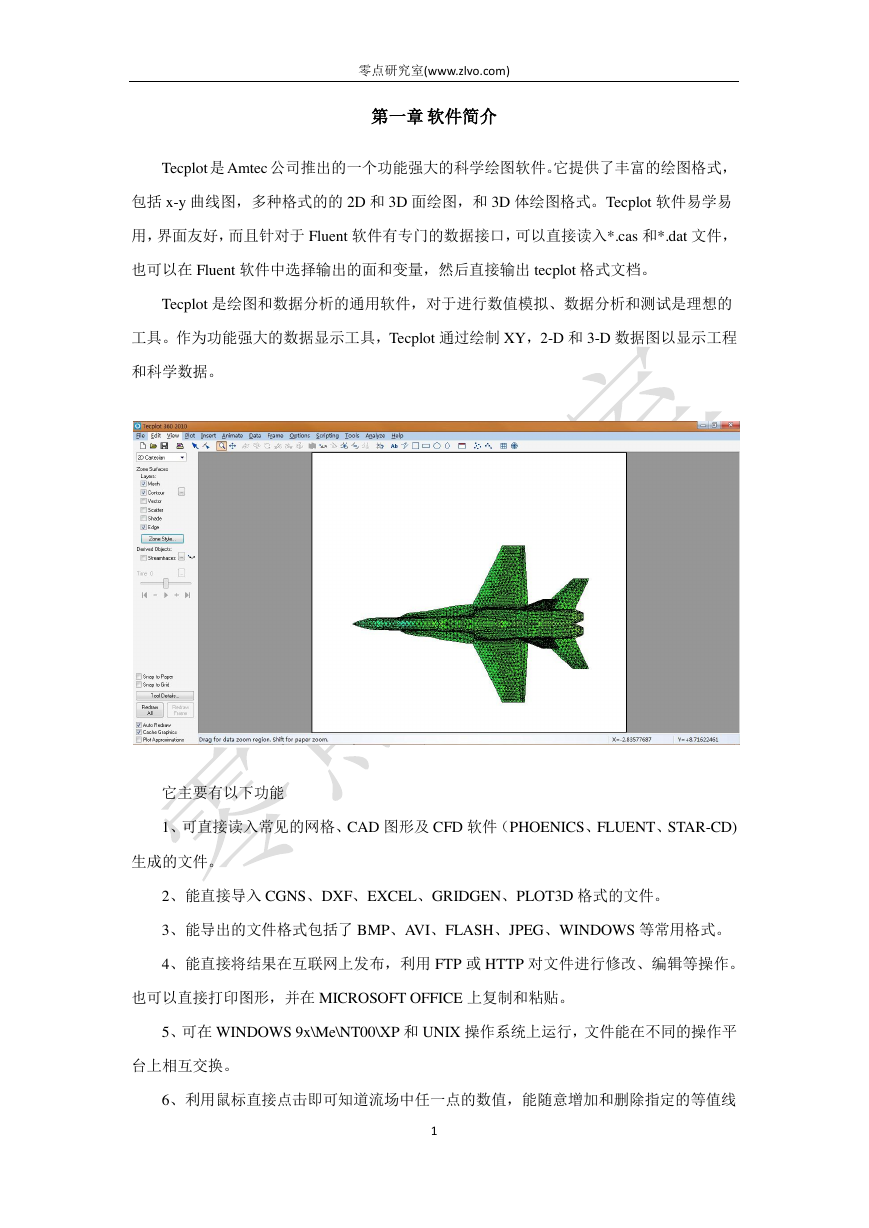

零点研究室(www.zlvo.com) 第一章软件简介 Tecplot 是 Amtec 公司推出的一个功能强大的科学绘图软件。它提供了丰富的绘图格式，包括 x-y 曲线图，多种格式的的 2D 和 3D 面绘图，和 3D 体绘图格式。Tecplot 软件易学易用，界面友好，而且针对于 Fluent 软件有专门的数据接口，可以直接读入*.cas 和*.dat 文件，也可以在 Fluent 软件中选择输出的面和变量，然后直接输出 tecplot 格式文档。 Tecplot 是绘图和数据分析的通用软件，对于进行数值模拟、数据分析和测试是理想的工具。作为功能强大的数据显示工具，Tecplot 通过绘制 XY，2-D 和 3-D 数据图以显示工程和科学数据。它主要有以下功能 1、可直接读入常见的网格、CAD 图形及 CFD 软件（PHOENICS、FLUENT、STAR-CD) 生成的文件。 2、能直接导入 CGNS、DXF、EXCEL、GRIDGEN、PLOT3D 格式的文件。 3、能导出的文件格式包括了 BMP、AVI、FLASH、JPEG、WINDOWS 等常用格式。 4、能直接将结果在互联网上发布，利用 FTP 或 HTTP 对文件进行修改、编辑等操作。也可以直接打印图形，并在 MICROSOFT OFFICE 上复制和粘贴。 5、可在 WINDOWS 9x\Me\NT00\XP 和 UNIX 操作系统上运行，文件能在不同的操作平台上相互交换。 6、利用鼠标直接点击即可知道流场中任一点的数值，能随意增加和删除指定的等值线 1

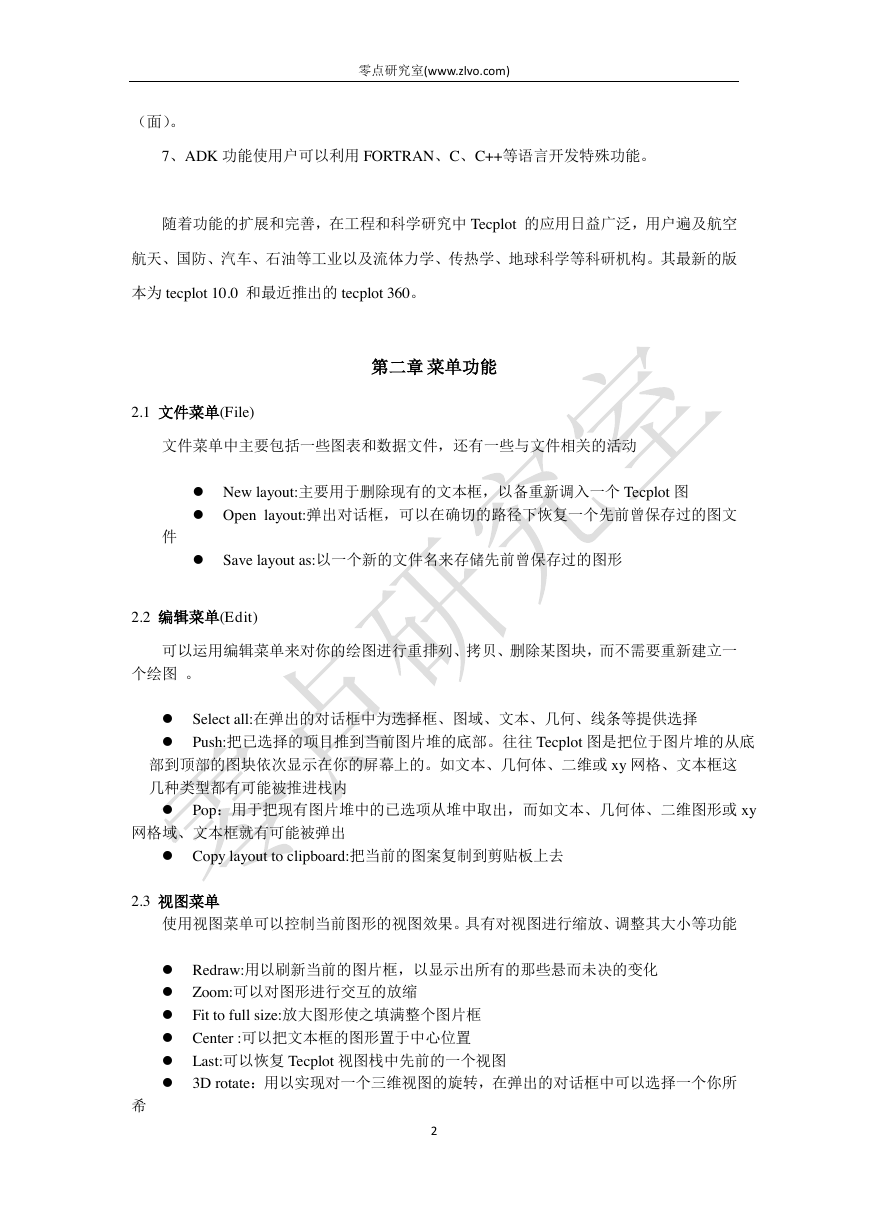

零点研究室(www.zlvo.com) （面）。 7、ADK 功能使用户可以利用 FORTRAN、C、C++等语言开发特殊功能。随着功能的扩展和完善，在工程和科学研究中 Tecplot 的应用日益广泛，用户遍及航空航天、国防、汽车、石油等工业以及流体力学、传热学、地球科学等科研机构。其最新的版本为 tecplot 10.0 和最近推出的 tecplot 360。第二章菜单功能 2.1 文件菜单(File) 文件菜单中主要包括一些图表和数据文件，还有一些与文件相关的活动件  New layout:主要用于删除现有的文本框，以备重新调入一个 Tecplot 图  Open layout:弹出对话框，可以在确切的路径下恢复一个先前曾保存过的图文  Save layout as:以一个新的文件名来存储先前曾保存过的图形 2.2 编辑菜单(Edit) 可以运用编辑菜单来对你的绘图进行重排列、拷贝、删除某图块，而不需要重新建立一个绘图。  Select all:在弹出的对话框中为选择框、图域、文本、几何、线条等提供选择  Push:把已选择的项目推到当前图片堆的底部。往往 Tecplot 图是把位于图片堆的从底部到顶部的图块依次显示在你的屏幕上的。如文本、几何体、二维或 xy 网格、文本框这几种类型都有可能被推进栈内  Pop：用于把现有图片堆中的已选项从堆中取出，而如文本、几何体、二维图形或 xy 网格域、文本框就有可能被弹出  Copy layout to clipboard:把当前的图案复制到剪贴板上去 2.3 视图菜单使用视图菜单可以控制当前图形的视图效果。具有对视图进行缩放、调整其大小等功能  Redraw:用以刷新当前的图片框，以显示出所有的那些悬而未决的变化  Zoom:可以对图形进行交互的放缩  Fit to full size:放大图形使之填满整个图片框  Center :可以把文本框的图形置于中心位置  Last:可以恢复 Tecplot 视图栈中先前的一个视图  3D rotate：用以实现对一个三维视图的旋转，在弹出的对话框中可以选择一个你所希 2

零点研究室(www.zlvo.com) 望做的旋转模式、旋转速度等项 2.4 轴菜单运用此菜单可以控制 xy 图、二维、三维图形的轴线情况，具有以下诸选项  Edit:在弹出的对话框中设置 X、Y、Z 轴的显示与陈列情况，它主要包括两个区域： 1.show axis:可以控制 x、y、z 轴的具体显示与否 2.page buttons:它包括以下几个按钮选项 Range:用于调整各坐标轴变量的范围 Grid:主要控制网格线的显示与否及其显示时网格线的特征 Tick:设置标尺的显示与否及其显示方式 Labels:设置标尺标签的显示与否 Line:可设置各轴线的显示与否及轴线的颜色、厚度等项 Area:主要控制网格区域的格式，这包括网格域的填充和网格边界线的属性等功能  Assign XYZ:对每个变量选择一合适的参数，实现在三维图中轴线位置关系的变化  3D Orientation Axis:可以设置三维方向轴的显示与否，或者显示的颜色、尺寸大小、显示位置等各参数  3D Axis Reset:对三维图的轴线位置重新设置 2.5 域菜单：运用此菜单可控制二维、三维图各个域的属性，如网格、等高线、矢量、散列、阴影等属性  Mesh Attributes:可控制二、三维图形的各块域，如各图块域的类型、网格线的模式等属性  Contour attributes:可设置等高线的颜色、图块类型等参数  Contour variable:可根据需要设置不同的变量参数以显示其对应的等高线  Contour line mode:借此设置当前各图块等高线的类型  Vector attributes:用此对话框可以设置二、三维的矢量图。在此对话框中，每个区域的名字、当前的矢量属性均有显示。若想修饰某一区域的属性，可先选定一个域，选择合适的属性，在其下拉菜单中选择期望的值，单击之。你可以对图表的每一个区域设置其矢量的显示与否、显示类型、矢量颜色、三维图切线矢量的显示等属性。若一二维图如（图一）所示，可见其对应于某参数变量的矢量图（图二）图一 3 010203040X0102030Y

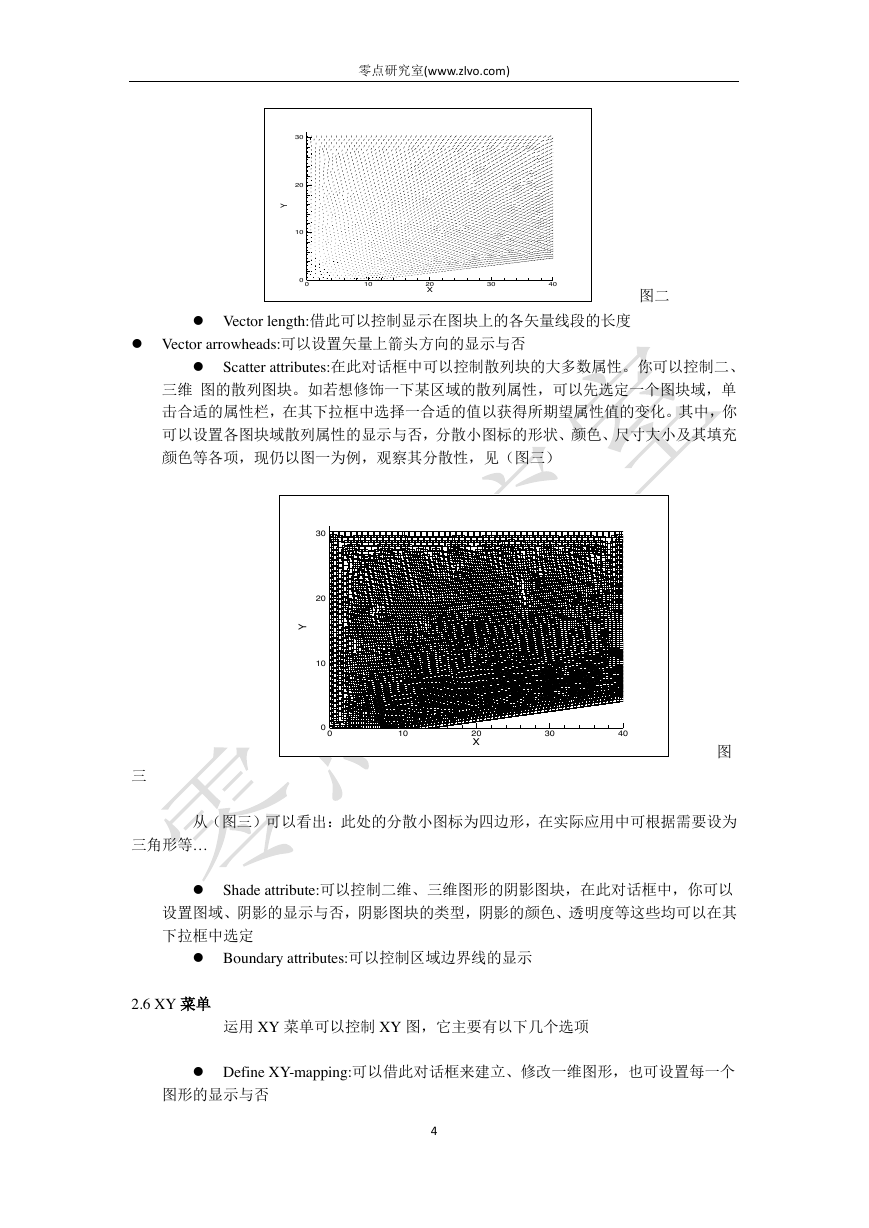

零点研究室(www.zlvo.com) 图二  Vector length:借此可以控制显示在图块上的各矢量线段的长度  Vector arrowheads:可以设置矢量上箭头方向的显示与否  Scatter attributes:在此对话框中可以控制散列块的大多数属性。你可以控制二、三维图的散列图块。如若想修饰一下某区域的散列属性，可以先选定一个图块域，单击合适的属性栏，在其下拉框中选择一合适的值以获得所期望属性值的变化。其中，你可以设置各图块域散列属性的显示与否，分散小图标的形状、颜色、尺寸大小及其填充颜色等各项，现仍以图一为例，观察其分散性，见（图三）三图从（图三）可以看出：此处的分散小图标为四边形，在实际应用中可根据需要设为三角形等…  Shade attribute:可以控制二维、三维图形的阴影图块，在此对话框中，你可以设置图域、阴影的显示与否，阴影图块的类型，阴影的颜色、透明度等这些均可以在其下拉框中选定  Boundary attributes:可以控制区域边界线的显示 2.6 XY 菜单运用 XY 菜单可以控制 XY 图，它主要有以下几个选项  Define XY-mapping:可以借此对话框来建立、修改一维图形，也可设置每一个图形的显示与否 4 010203040X0102030Y010203040X0102030Y

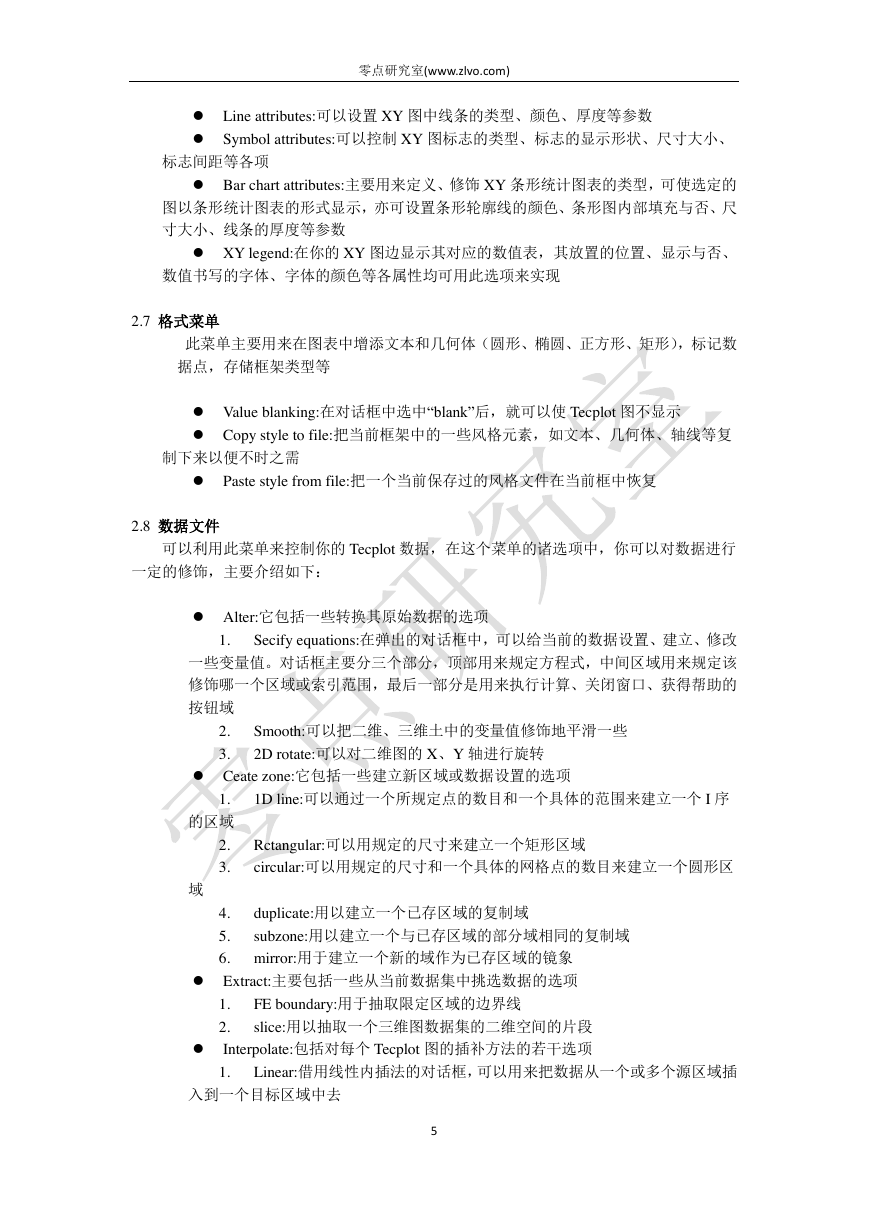

零点研究室(www.zlvo.com)  Line attributes:可以设置 XY 图中线条的类型、颜色、厚度等参数  Symbol attributes:可以控制 XY 图标志的类型、标志的显示形状、尺寸大小、标志间距等各项  Bar chart attributes:主要用来定义、修饰 XY 条形统计图表的类型，可使选定的图以条形统计图表的形式显示，亦可设置条形轮廓线的颜色、条形图内部填充与否、尺寸大小、线条的厚度等参数  XY legend:在你的 XY 图边显示其对应的数值表，其放置的位置、显示与否、数值书写的字体、字体的颜色等各属性均可用此选项来实现 2.7 格式菜单此菜单主要用来在图表中增添文本和几何体（圆形、椭圆、正方形、矩形），标记数据点，存储框架类型等  Value blanking:在对话框中选中“blank”后，就可以使 Tecplot 图不显示  Copy style to file:把当前框架中的一些风格元素，如文本、几何体、轴线等复制下来以便不时之需  Paste style from file:把一个当前保存过的风格文件在当前框中恢复 2.8 数据文件可以利用此菜单来控制你的 Tecplot 数据，在这个菜单的诸选项中，你可以对数据进行一定的修饰，主要介绍如下：  Alter:它包括一些转换其原始数据的选项 1. Secify equations:在弹出的对话框中，可以给当前的数据设置、建立、修改一些变量值。对话框主要分三个部分，顶部用来规定方程式，中间区域用来规定该修饰哪一个区域或索引范围，最后一部分是用来执行计算、关闭窗口、获得帮助的按钮域 2. Smooth:可以把二维、三维土中的变量值修饰地平滑一些 2D rotate:可以对二维图的 X、Y 轴进行旋转 3.  Ceate zone:它包括一些建立新区域或数据设置的选项 1D line:可以通过一个所规定点的数目和一个具体的范围来建立一个 I 序 1. 的区域 2. Rctangular:可以用规定的尺寸来建立一个矩形区域 3. circular:可以用规定的尺寸和一个具体的网格点的数目来建立一个圆形区域 4. duplicate:用以建立一个已存区域的复制域 subzone:用以建立一个与已存区域的部分域相同的复制域 5. 6. mirror:用于建立一个新的域作为已存区域的镜象  Extract:主要包括一些从当前数据集中挑选数据的选项 1. FE boundary:用于抽取限定区域的边界线 slice:用以抽取一个三维图数据集的二维空间的片段 2. Interpolate:包括对每个 Tecplot 图的插补方法的若干选项 1. Linear:借用线性内插法的对话框，可以用来把数据从一个或多个源区域插  入到一个目标区域中去 5
