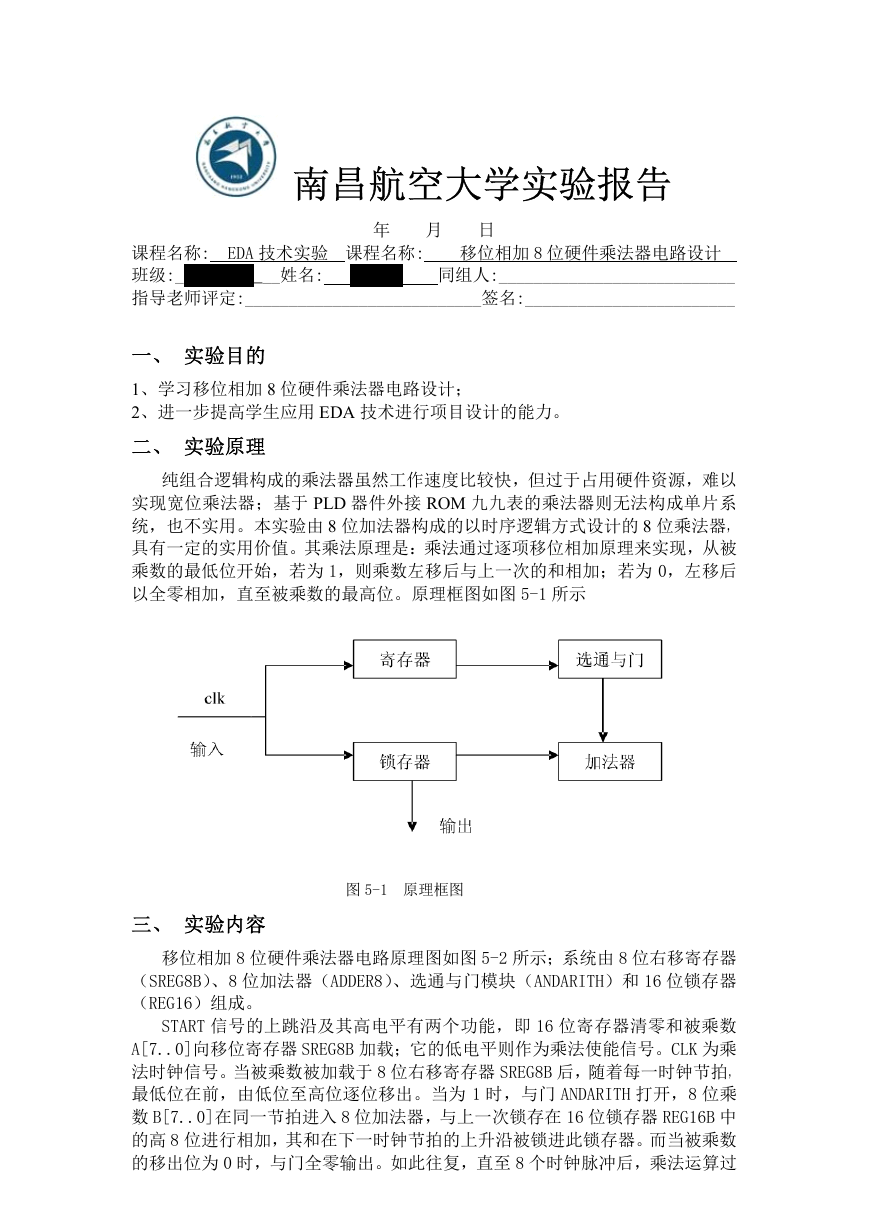

南昌航空大学实验报告年月日 EDA 技术实验课程名称: 课程名称: 班级:_09083114___姓名: 康惠洋同组人:___________________________ 指导老师评定:___________________________签名:________________________ 移位相加 8 位硬件乘法器电路设计一、实验目的 1、学习移位相加 8 位硬件乘法器电路设计； 2、进一步提高学生应用 EDA 技术进行项目设计的能力。二、实验原理纯组合逻辑构成的乘法器虽然工作速度比较快，但过于占用硬件资源，难以实现宽位乘法器；基于 PLD 器件外接 ROM 九九表的乘法器则无法构成单片系统，也不实用。本实验由 8 位加法器构成的以时序逻辑方式设计的 8 位乘法器，具有一定的实用价值。其乘法原理是：乘法通过逐项移位相加原理来实现，从被乘数的最低位开始，若为 1，则乘数左移后与上一次的和相加；若为 0，左移后以全零相加，直至被乘数的最高位。原理框图如图 5-1 所示三、实验内容图 5-1 原理框图移位相加 8 位硬件乘法器电路原理图如图 5-2 所示；系统由 8 位右移寄存器（SREG8B）、8 位加法器（ADDER8）、选通与门模块（ANDARITH）和 16 位锁存器（REG16）组成。 START 信号的上跳沿及其高电平有两个功能，即 16 位寄存器清零和被乘数 A[7..0]向移位寄存器 SREG8B 加载；它的低电平则作为乘法使能信号。CLK 为乘法时钟信号。当被乘数被加载于 8 位右移寄存器 SREG8B 后，随着每一时钟节拍，最低位在前，由低位至高位逐位移出。当为 1 时，与门 ANDARITH 打开，8 位乘数 B[7..0]在同一节拍进入 8 位加法器，与上一次锁存在 16 位锁存器 REG16B 中的高 8 位进行相加，其和在下一时钟节拍的上升沿被锁进此锁存器。而当被乘数的移出位为 0 时，与门全零输出。如此往复，直至 8 个时钟脉冲后，乘法运算过

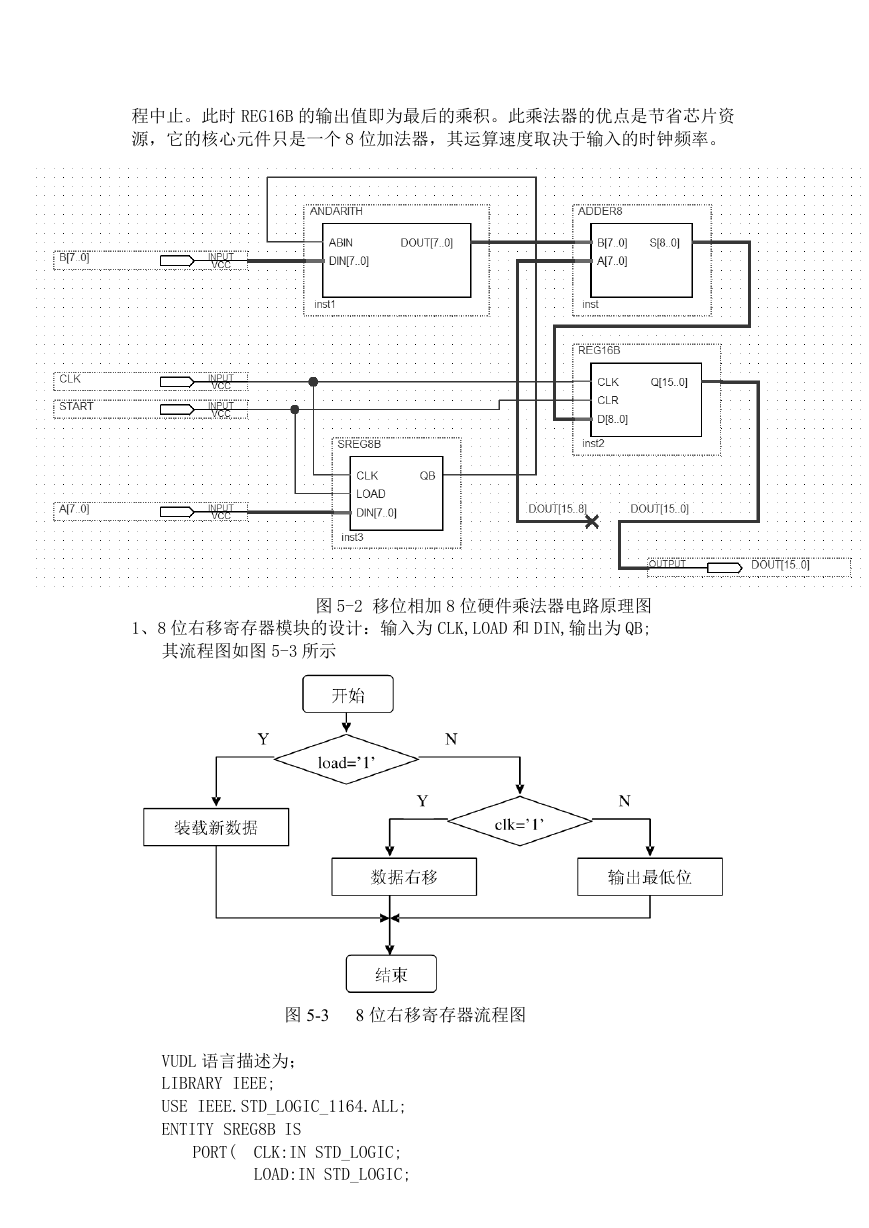

程中止。此时 REG16B 的输出值即为最后的乘积。此乘法器的优点是节省芯片资源，它的核心元件只是一个 8 位加法器，其运算速度取决于输入的时钟频率。图 5-2 移位相加 8 位硬件乘法器电路原理图 1、8 位右移寄存器模块的设计：输入为 CLK,LOAD 和 DIN,输出为 QB; 其流程图如图 5-3 所示图 5-3 8 位右移寄存器流程图 VUDL 语言描述为； LIBRARY IEEE; USE IEEE.STD_LOGIC_1164.ALL; ENTITY SREG8B IS PORT( CLK:IN STD_LOGIC; LOAD:IN STD_LOGIC;

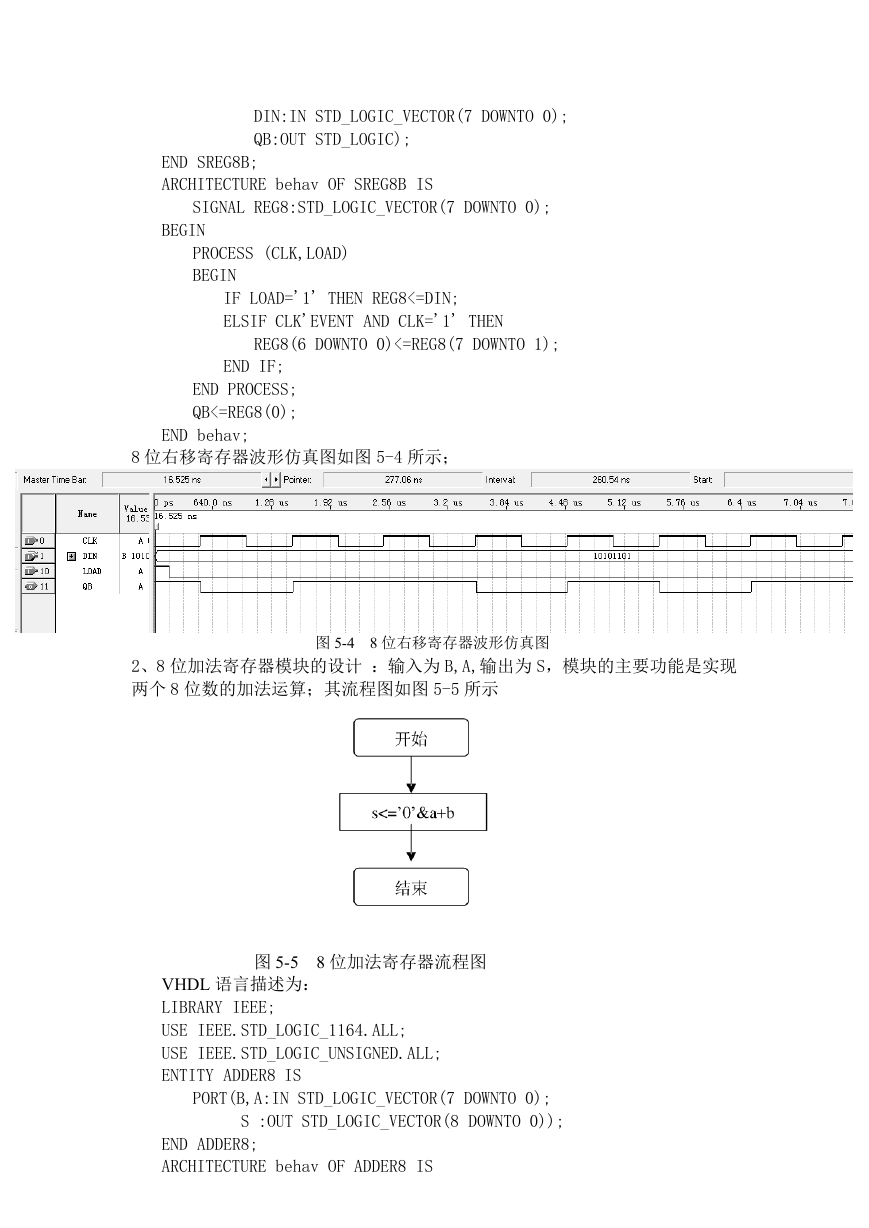

DIN:IN STD_LOGIC_VECTOR(7 DOWNTO 0); QB:OUT STD_LOGIC); END SREG8B; ARCHITECTURE behav OF SREG8B IS SIGNAL REG8:STD_LOGIC_VECTOR(7 DOWNTO 0); BEGIN PROCESS (CLK,LOAD) BEGIN IF LOAD='1' THEN REG8<=DIN; ELSIF CLK'EVENT AND CLK='1' THEN REG8(6 DOWNTO 0)<=REG8(7 DOWNTO 1); END IF; END PROCESS; QB<=REG8(0); END behav; 8 位右移寄存器波形仿真图如图 5-4 所示；图 5-4 8 位右移寄存器波形仿真图 2、8 位加法寄存器模块的设计：输入为 B,A,输出为 S，模块的主要功能是实现两个 8 位数的加法运算；其流程图如图 5-5 所示图 5-5 8 位加法寄存器流程图 VHDL 语言描述为： LIBRARY IEEE; USE IEEE.STD_LOGIC_1164.ALL; USE IEEE.STD_LOGIC_UNSIGNED.ALL; ENTITY ADDER8 IS PORT(B,A:IN STD_LOGIC_VECTOR(7 DOWNTO 0); S :OUT STD_LOGIC_VECTOR(8 DOWNTO 0)); END ADDER8; ARCHITECTURE behav OF ADDER8 IS

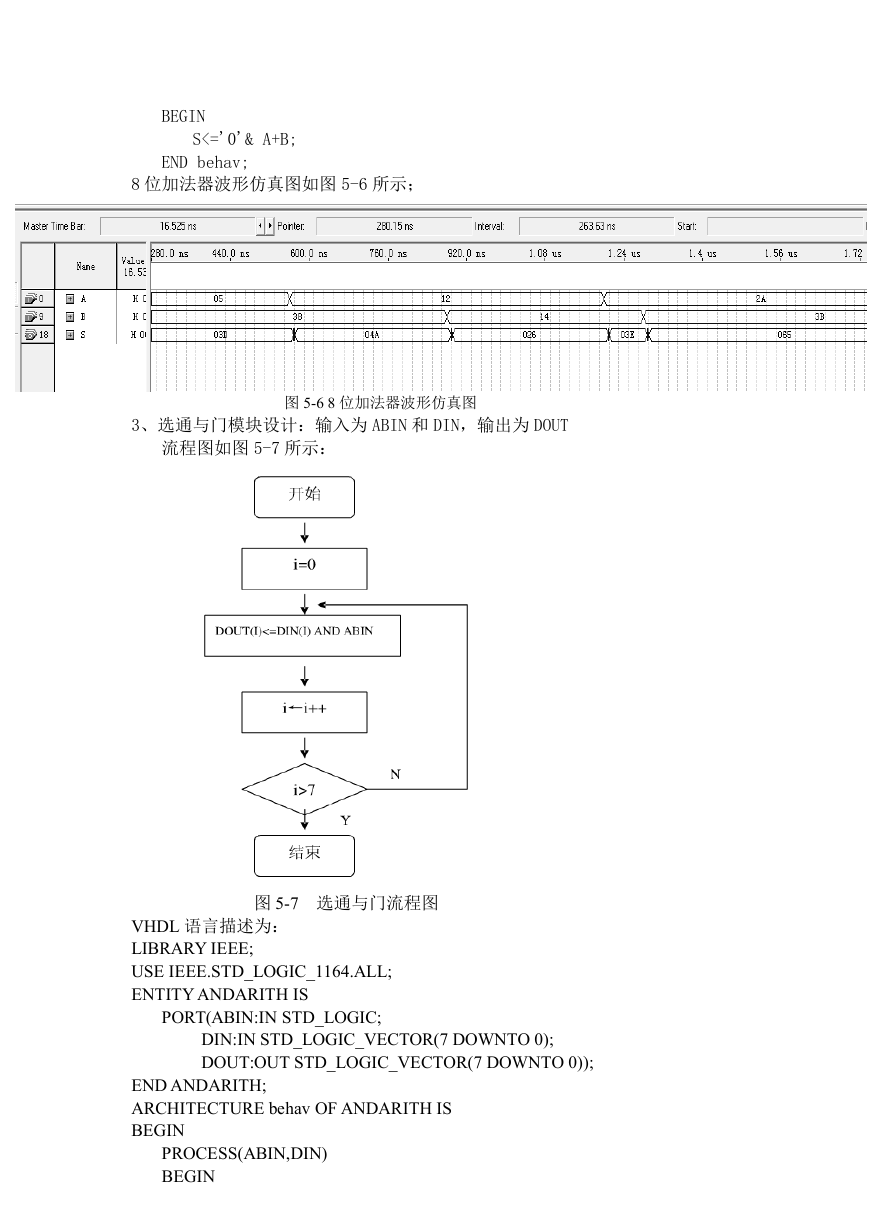

BEGIN S<='0'& A+B; END behav; 8 位加法器波形仿真图如图 5-6 所示；图 5-6 8 位加法器波形仿真图 3、选通与门模块设计：输入为 ABIN 和 DIN，输出为 DOUT 流程图如图 5-7 所示：图 5-7 选通与门流程图 VHDL 语言描述为： LIBRARY IEEE; USE IEEE.STD_LOGIC_1164.ALL; ENTITY ANDARITH IS PORT(ABIN:IN STD_LOGIC; DIN:IN STD_LOGIC_VECTOR(7 DOWNTO 0); DOUT:OUT STD_LOGIC_VECTOR(7 DOWNTO 0)); END ANDARITH; ARCHITECTURE behav OF ANDARITH IS BEGIN PROCESS(ABIN,DIN) BEGIN

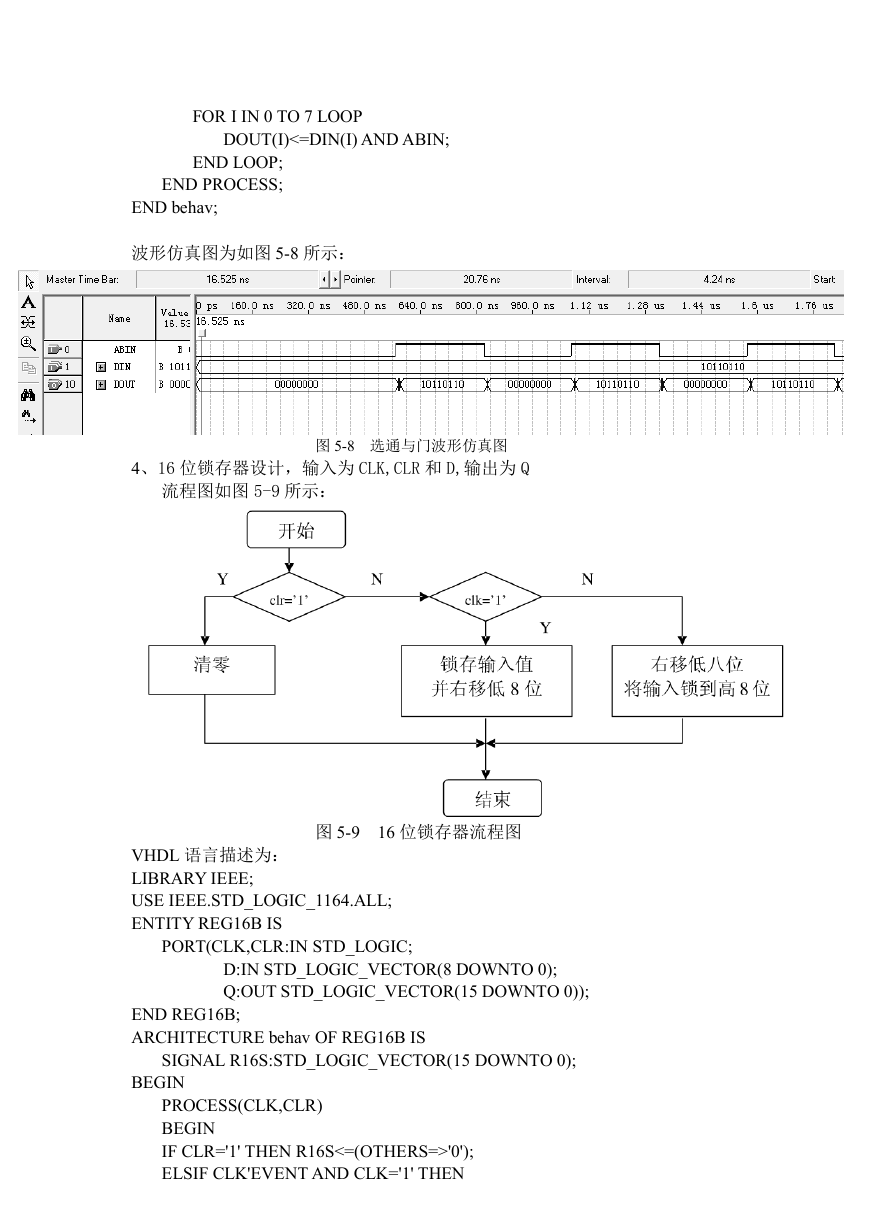

FOR I IN 0 TO 7 LOOP DOUT(I)<=DIN(I) AND ABIN; END LOOP; END PROCESS; END behav; 波形仿真图为如图 5-8 所示： 4、16 位锁存器设计，输入为 CLK,CLR 和 D,输出为 Q 图 5-8 选通与门波形仿真图流程图如图 5-9 所示：图 5-9 16 位锁存器流程图 VHDL 语言描述为： LIBRARY IEEE; USE IEEE.STD_LOGIC_1164.ALL; ENTITY REG16B IS PORT(CLK,CLR:IN STD_LOGIC; D:IN STD_LOGIC_VECTOR(8 DOWNTO 0); Q:OUT STD_LOGIC_VECTOR(15 DOWNTO 0)); END REG16B; ARCHITECTURE behav OF REG16B IS SIGNAL R16S:STD_LOGIC_VECTOR(15 DOWNTO 0); BEGIN PROCESS(CLK,CLR) BEGIN IF CLR='1' THEN R16S<=(OTHERS=>'0'); ELSIF CLK'EVENT AND CLK='1' THEN

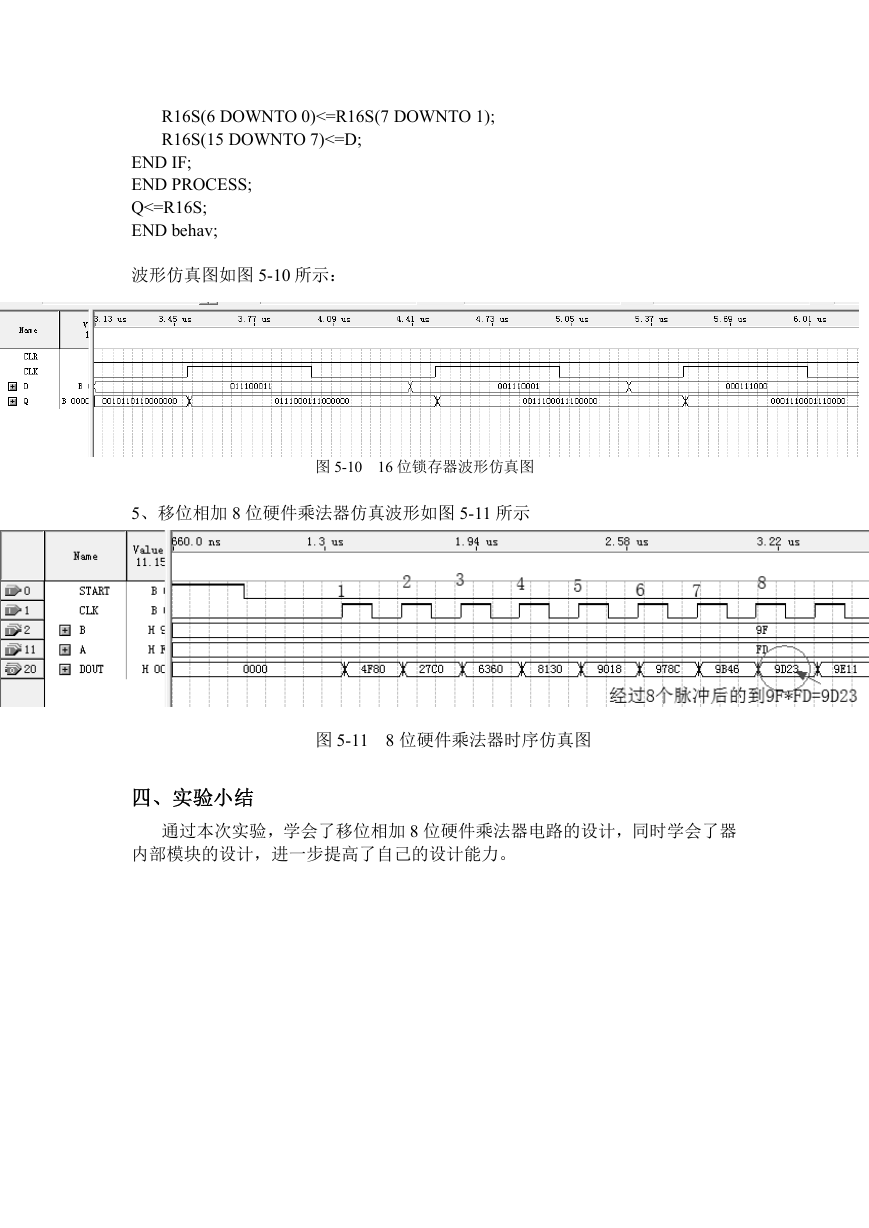

R16S(6 DOWNTO 0)<=R16S(7 DOWNTO 1); R16S(15 DOWNTO 7)<=D; END IF; END PROCESS; Q<=R16S; END behav; 波形仿真图如图 5-10 所示：图 5-10 16 位锁存器波形仿真图 5、移位相加 8 位硬件乘法器仿真波形如图 5-11 所示图 5-11 8 位硬件乘法器时序仿真图四、实验小结通过本次实验，学会了移位相加 8 位硬件乘法器电路的设计，同时学会了器内部模块的设计，进一步提高了自己的设计能力。
