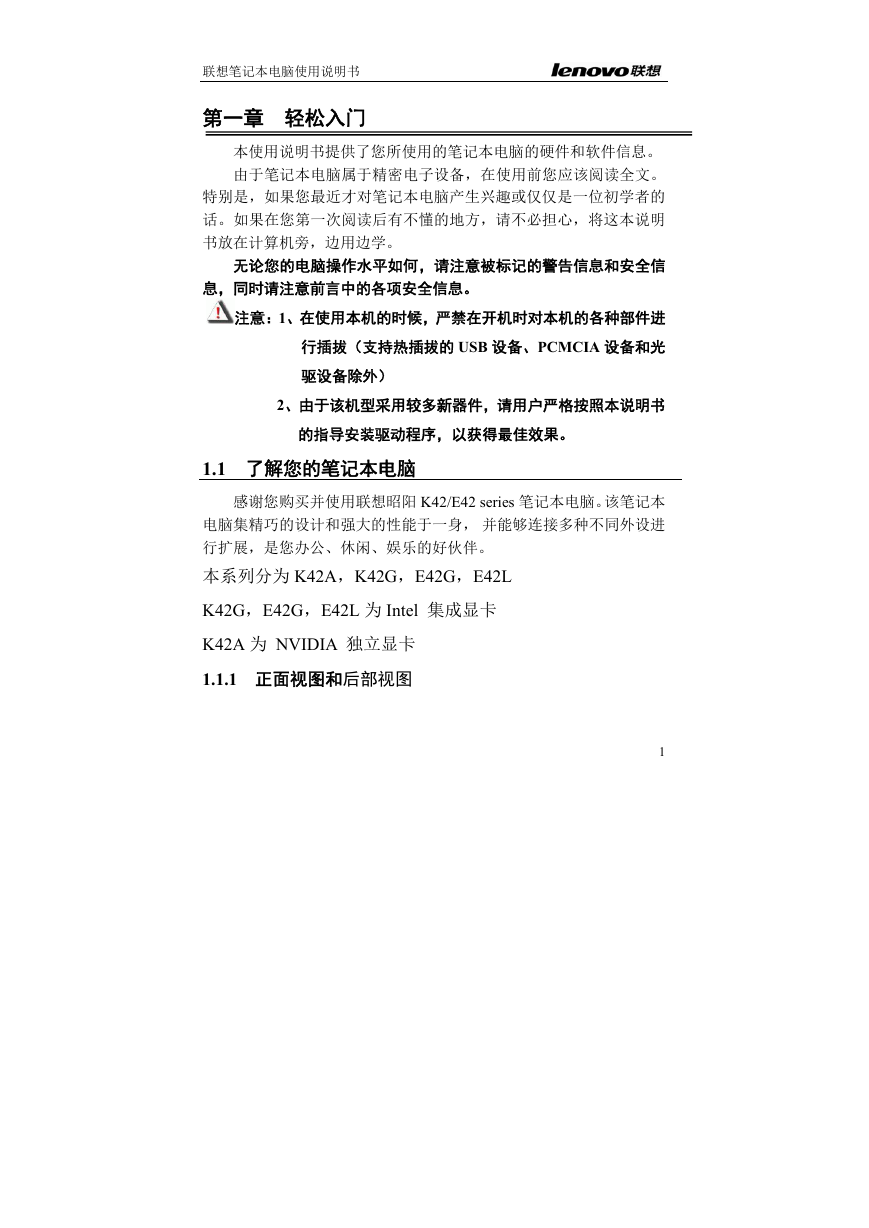

联想笔记本电脑使用说明书第一章轻松入门本使用说明书提供了您所使用的笔记本电脑的硬件和软件信息。由于笔记本电脑属于精密电子设备，在使用前您应该阅读全文。特别是，如果您最近才对笔记本电脑产生兴趣或仅仅是一位初学者的话。如果在您第一次阅读后有不懂的地方，请不必担心，将这本说明书放在计算机旁，边用边学。无论您的电脑操作水平如何，请注意被标记的警告信息和安全信息，同时请注意前言中的各项安全信息。注意：1、在使用本机的时候，严禁在开机时对本机的各种部件进行插拔（支持热插拔的 USB 设备、PCMCIA 设备和光驱设备除外） 2、由于该机型采用较多新器件，请用户严格按照本说明书的指导安装驱动程序，以获得最佳效果。 1.1 了解您的笔记本电脑感谢您购买并使用联想昭阳 K42/E42 series 笔记本电脑。该笔记本电脑集精巧的设计和强大的性能于一身，并能够连接多种不同外设进行扩展，是您办公、休闲、娱乐的好伙伴。本系列分为 K42A，K42G，E42G，E42L K42G，E42G，E42L 为 Intel 集成显卡 K42A 为 NVIDIA 独立显卡 1.1.1 正面视图和后部视图 1

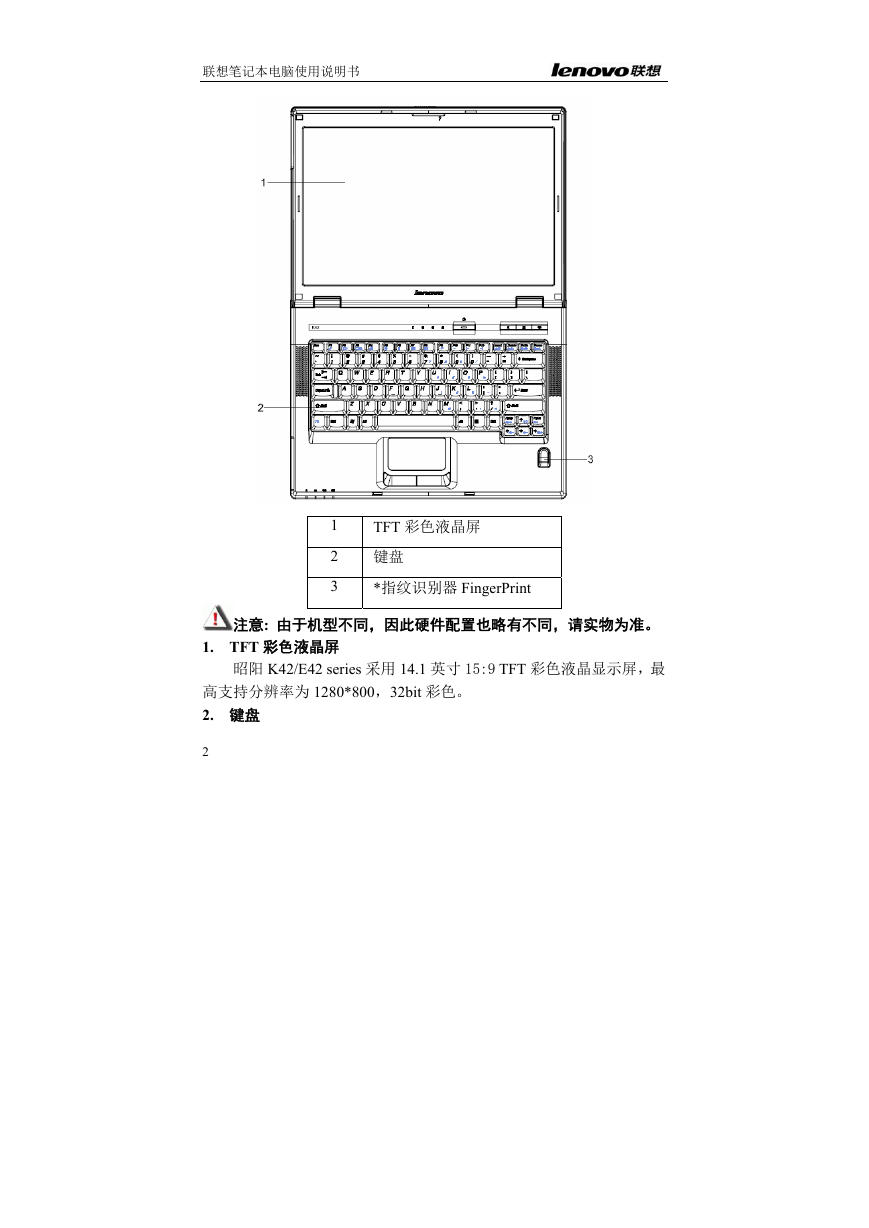

联想笔记本电脑使用说明书 1 2 3 TFT 彩色液晶屏键盘 *指纹识别器 FingerPrint 注意: 由于机型不同，因此硬件配置也略有不同，请实物为准。 1. TFT 彩色液晶屏昭阳 K42/E42 series 采用 14.1 英寸 15:9 TFT 彩色液晶显示屏，最高支持分辨率为 1280*800，32bit 彩色。 2. 键盘 2

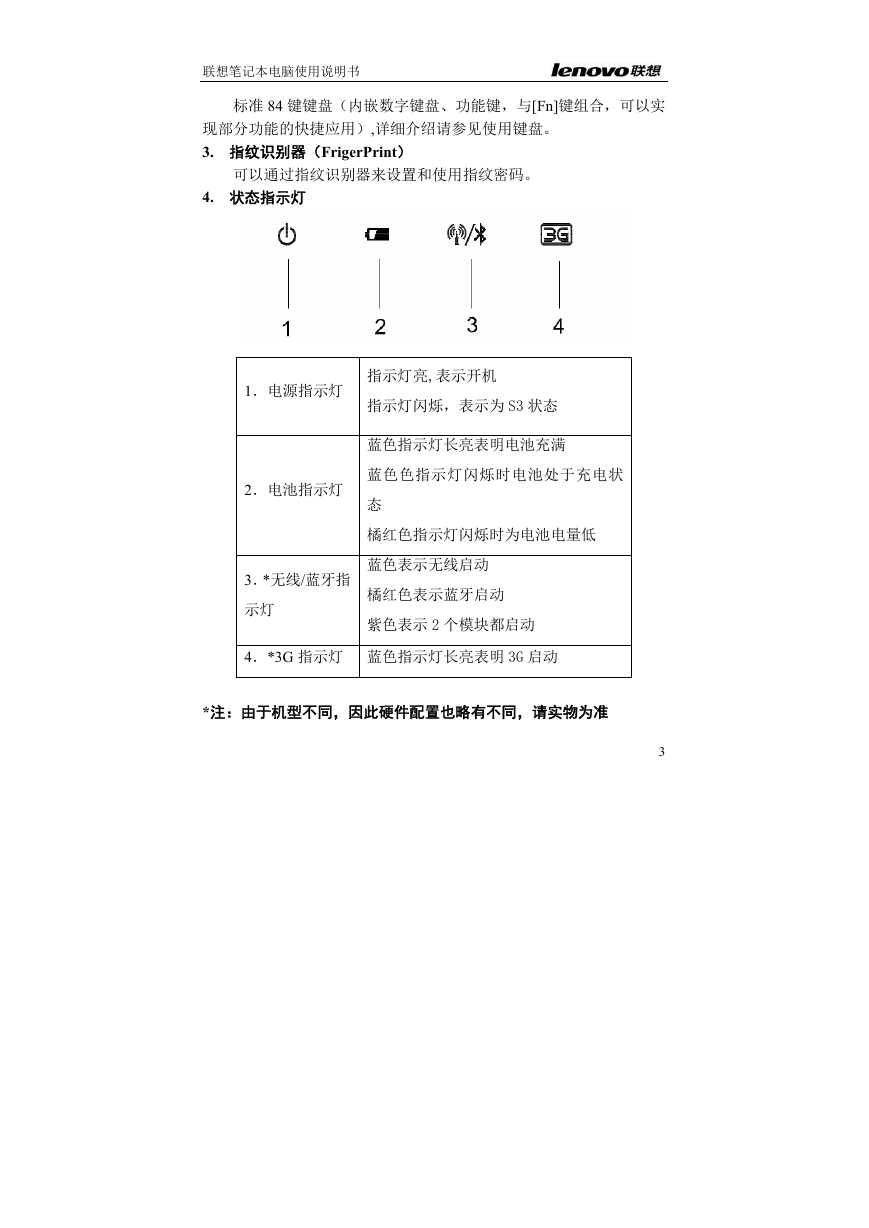

联想笔记本电脑使用说明书标准 84 键键盘（内嵌数字键盘、功能键，与[Fn]键组合，可以实现部分功能的快捷应用）,详细介绍请参见使用键盘。 3. 指纹识别器（FrigerPrint）可以通过指纹识别器来设置和使用指纹密码。 4. 状态指示灯 1．电源指示灯指示灯亮,表示开机指示灯闪烁，表示为 S3 状态 2．电池指示灯蓝色指示灯长亮表明电池充满蓝色色指示灯闪烁时电池处于充电状态橘红色指示灯闪烁时为电池电量低 3．*无线/蓝牙指示灯蓝色表示无线启动橘红色表示蓝牙启动紫色表示 2 个模块都启动 4．*3G 指示灯蓝色指示灯长亮表明 3G 启动 *注：由于机型不同，因此硬件配置也略有不同，请实物为准 3

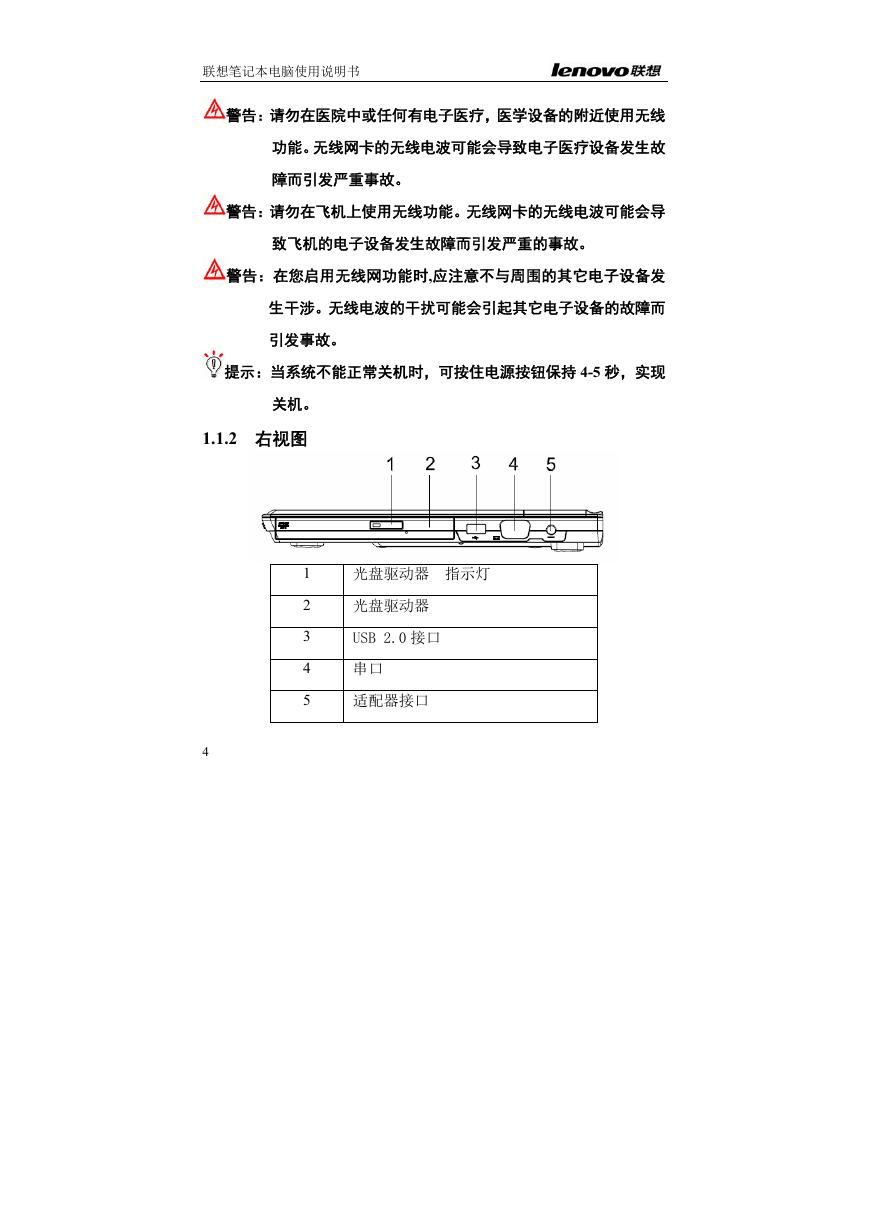

联想笔记本电脑使用说明书警告：请勿在医院中或任何有电子医疗，医学设备的附近使用无线功能。无线网卡的无线电波可能会导致电子医疗设备发生故障而引发严重事故。警告：请勿在飞机上使用无线功能。无线网卡的无线电波可能会导致飞机的电子设备发生故障而引发严重的事故。警告：在您启用无线网功能时,应注意不与周围的其它电子设备发生干涉。无线电波的干扰可能会引起其它电子设备的故障而引发事故。提示：当系统不能正常关机时，可按住电源按钮保持 4-5 秒，实现关机。 1.1.2 右视图 1 2 3 4 5 4 光盘驱动器　指示灯光盘驱动器　 USB 2.0 接口串口适配器接口

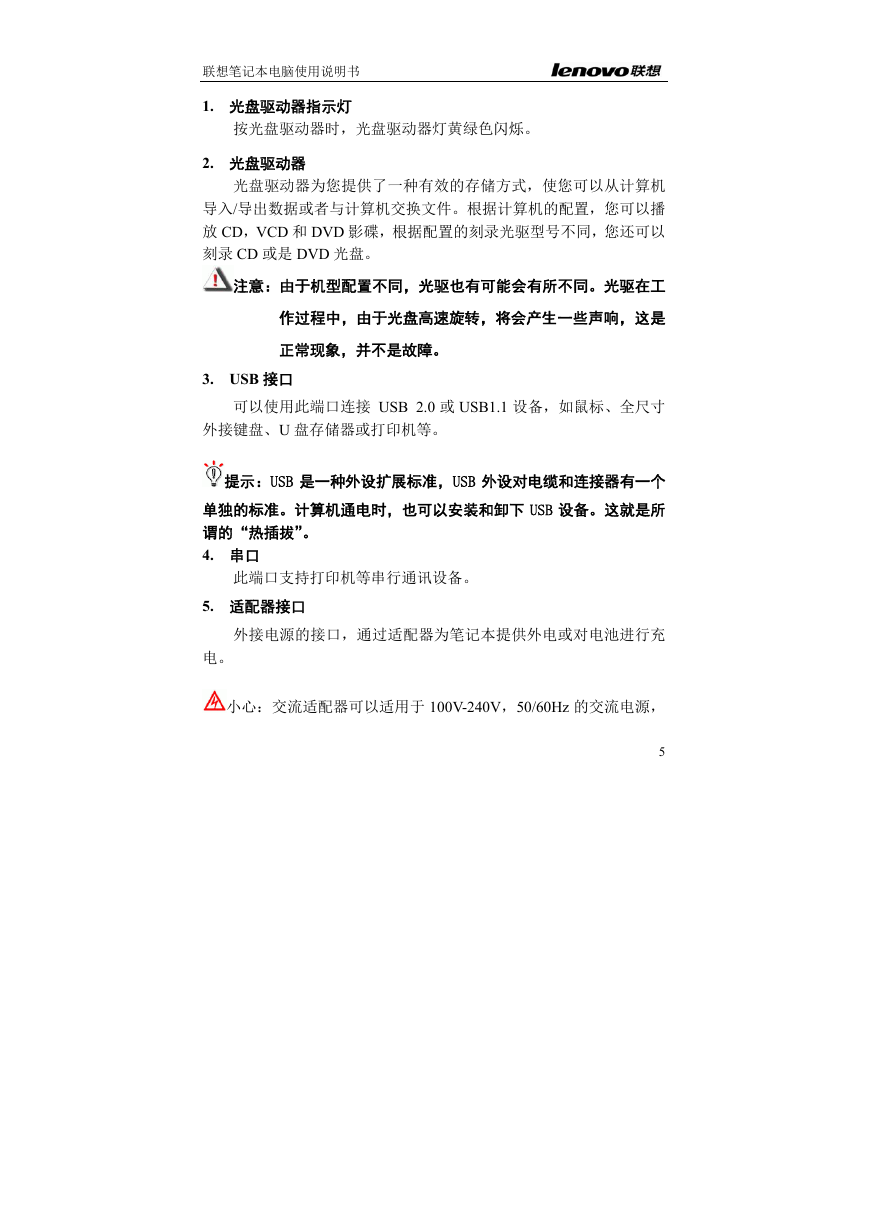

联想笔记本电脑使用说明书 1. 光盘驱动器指示灯按光盘驱动器时，光盘驱动器灯黄绿色闪烁。 2. 光盘驱动器　光盘驱动器为您提供了一种有效的存储方式，使您可以从计算机导入/导出数据或者与计算机交换文件。根据计算机的配置，您可以播放 CD，VCD 和 DVD 影碟，根据配置的刻录光驱型号不同，您还可以刻录 CD 或是 DVD 光盘。注意：由于机型配置不同，光驱也有可能会有所不同。光驱在工作过程中，由于光盘高速旋转，将会产生一些声响，这是正常现象，并不是故障。 3. USB 接口可以使用此端口连接 USB 2.0 或 USB1.1 设备，如鼠标、全尺寸外接键盘、U 盘存储器或打印机等。提示：USB 是一种外设扩展标准，USB 外设对电缆和连接器有一个单独的标准。计算机通电时，也可以安装和卸下 USB 设备。这就是所谓的“热插拔”。 4. 串口此端口支持打印机等串行通讯设备。 5. 适配器接口外接电源的接口，通过适配器为笔记本提供外电或对电池进行充电。小心：交流适配器可以适用于 100V-240V，50/60Hz 的交流电源， 5

联想笔记本电脑使用说明书但电源连接插头和电源板插孔会因国家不同而异，确保使用兼容的电缆并将电缆正确连接到电源板或电源插座。否则，可能导致火灾或设备损坏。提示：在购买任何防盗设备之前，应检查其是否适合于此计算机的防盗锁孔 1.1.3 左视图 VGA 接口网卡接口调制解调器接口 S-video 接口 USB 2.0 接口 * 2 IEEE 1394 接口 MMC/SD/MS/MS Pro 三合一读卡器 PC 卡接口麦克风接口和耳机接口 1 2 3 4 5 6 7 8 9 6

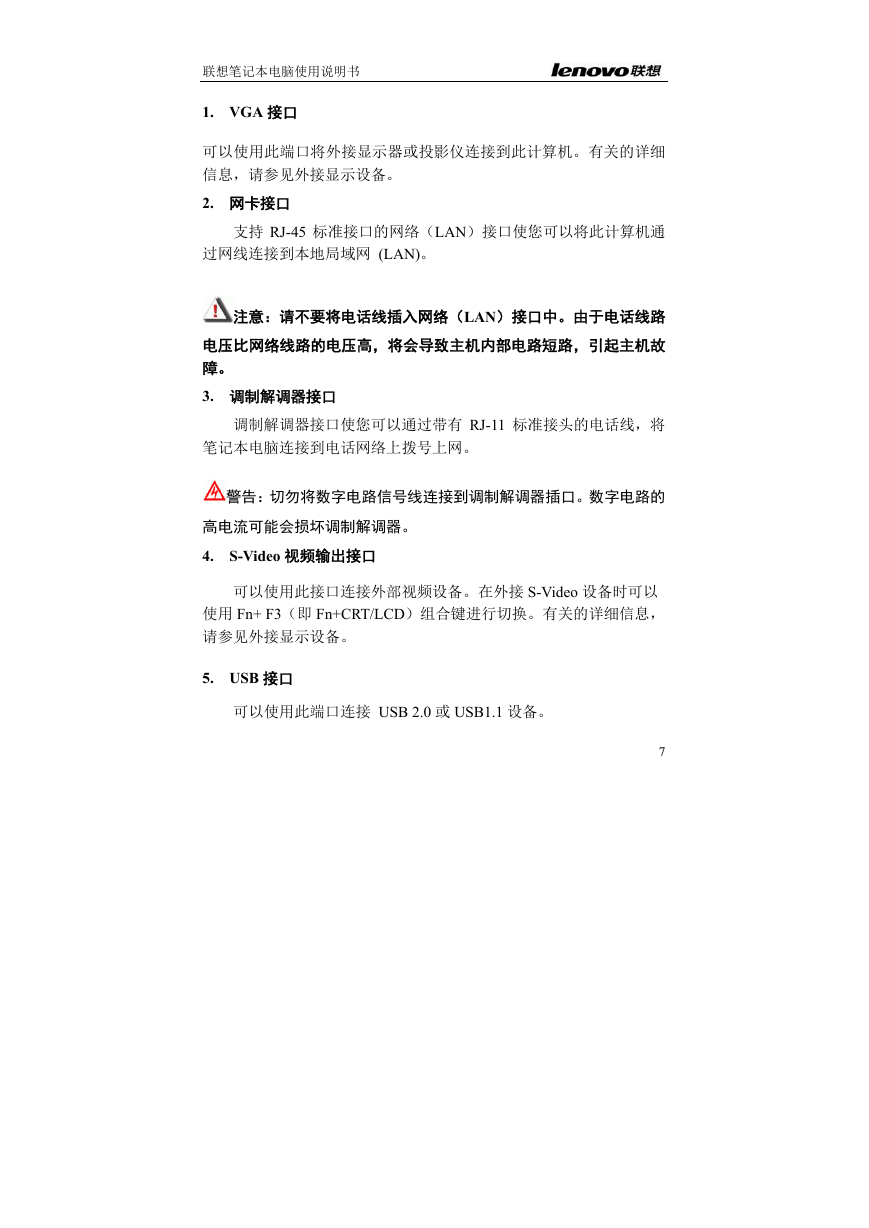

联想笔记本电脑使用说明书 1. VGA 接口可以使用此端口将外接显示器或投影仪连接到此计算机。有关的详细信息，请参见外接显示设备。 2. 网卡接口支持 RJ-45 标准接口的网络（LAN）接口使您可以将此计算机通过网线连接到本地局域网 (LAN)。注意：请不要将电话线插入网络（LAN）接口中。由于电话线路电压比网络线路的电压高，将会导致主机内部电路短路，引起主机故障。 3. 调制解调器接口调制解调器接口使您可以通过带有 RJ-11 标准接头的电话线，将笔记本电脑连接到电话网络上拨号上网。警告：切勿将数字电路信号线连接到调制解调器插口。数字电路的高电流可能会损坏调制解调器。 4. S-Video 视频输出接口可以使用此接口连接外部视频设备。在外接 S-Video 设备时可以使用 Fn+ F3（即 Fn+CRT/LCD）组合键进行切换。有关的详细信息，请参见外接显示设备。 5. USB 接口可以使用此端口连接 USB 2.0 或 USB1.1 设备。 7

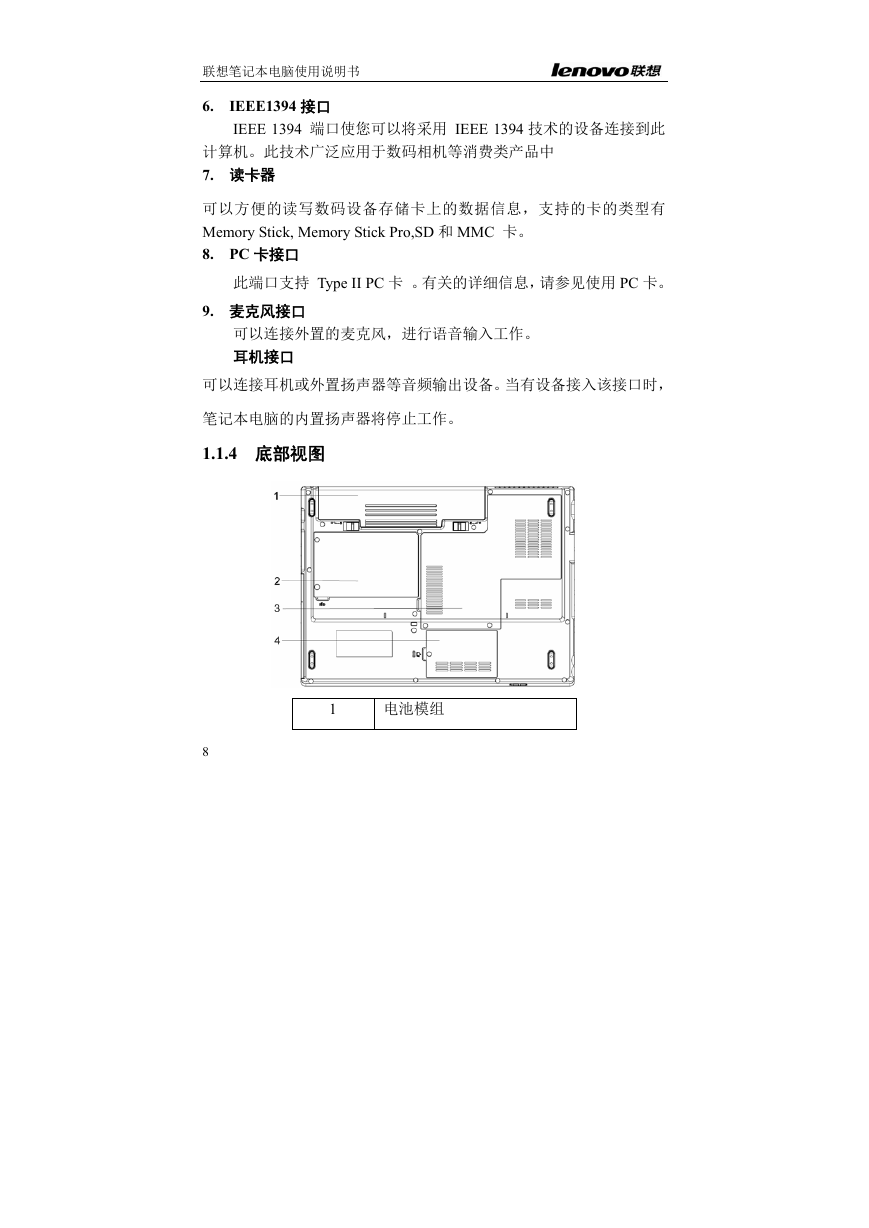

联想笔记本电脑使用说明书 6. IEEE1394 接口 IEEE 1394 端口使您可以将采用 IEEE 1394 技术的设备连接到此计算机。此技术广泛应用于数码相机等消费类产品中 7. 读卡器可以方便的读写数码设备存储卡上的数据信息，支持的卡的类型有 Memory Stick, Memory Stick Pro,SD 和 MMC 卡。 8. PC 卡接口此端口支持 Type II PC 卡。有关的详细信息，请参见使用 PC 卡。 9. 麦克风接口可以连接外置的麦克风，进行语音输入工作。耳机接口可以连接耳机或外置扬声器等音频输出设备。当有设备接入该接口时，笔记本电脑的内置扬声器将停止工作。 1.1.4 底部视图 1 电池模组 8
