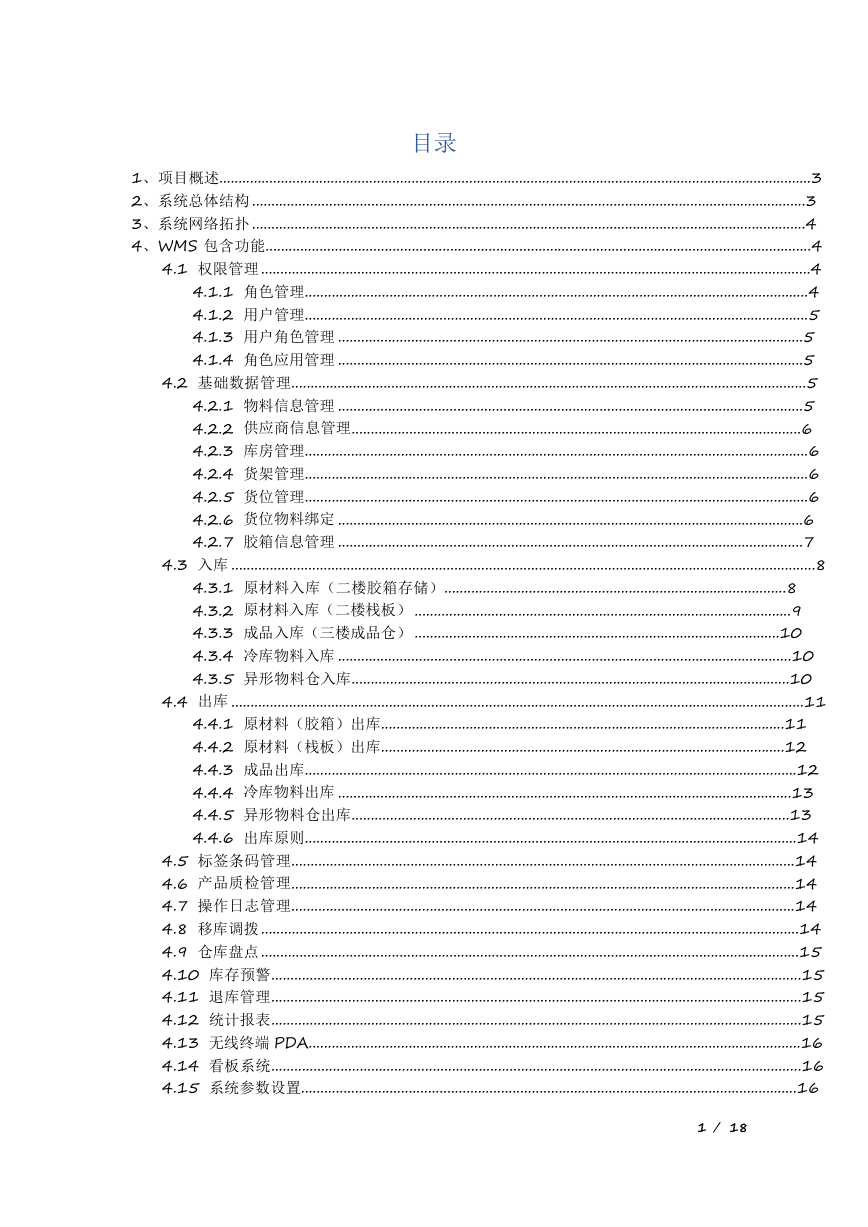

    目录 1、项目概述..........................................................................................................................................................3 2、系统总体结构................................................................................................................................................3 3、系统网络拓扑................................................................................................................................................4 4、WMS 包含功能..............................................................................................................................................4 4.1 权限管理...............................................................................................................................................4 4.1.1 角色管理...................................................................................................................................4 4.1.2 用户管理...................................................................................................................................5 4.1.3 用户角色管理 .........................................................................................................................5 4.1.4 角色应用管理 .........................................................................................................................5 4.2 基础数据管理......................................................................................................................................5 4.2.1 物料信息管理 .........................................................................................................................5 4.2.2 供应商信息管理.....................................................................................................................6 4.2.3 库房管理...................................................................................................................................6 4.2.4 货架管理...................................................................................................................................6 4.2.5 货位管理...................................................................................................................................6 4.2.6 货位物料绑定 .........................................................................................................................6 4.2.7 胶箱信息管理 .........................................................................................................................7 4.3 入库 ........................................................................................................................................................8 4.3.1 原材料入库（二楼胶箱存储）.........................................................................................8 4.3.2 原材料入库（二楼栈板） ..................................................................................................9 4.3.3 成品入库（三楼成品仓） ...............................................................................................10 4.3.4 冷库物料入库 ......................................................................................................................10 4.3.5 异形物料仓入库..................................................................................................................10 4.4 出库 .....................................................................................................................................................11 4.4.1 原材料（胶箱）出库.........................................................................................................11 4.4.2 原材料（栈板）出库.........................................................................................................12 4.4.3 成品出库................................................................................................................................12 4.4.4 冷库物料出库 ......................................................................................................................13 4.4.5 异形物料仓出库..................................................................................................................13 4.4.6 出库原则................................................................................................................................14 4.5 标签条码管理...................................................................................................................................14 4.6 产品质检管理...................................................................................................................................14 4.7 操作日志管理...................................................................................................................................14 4.8 移库调拨............................................................................................................................................14 4.9 仓库盘点............................................................................................................................................15 4.10 库存预警..........................................................................................................................................15 4.11 退库管理..........................................................................................................................................15 4.12 统计报表..........................................................................................................................................15 4.13 无线终端 PDA................................................................................................................................16 4.14 看板系统..........................................................................................................................................16 4.15 系统参数设置.................................................................................................................................16 1 / 18

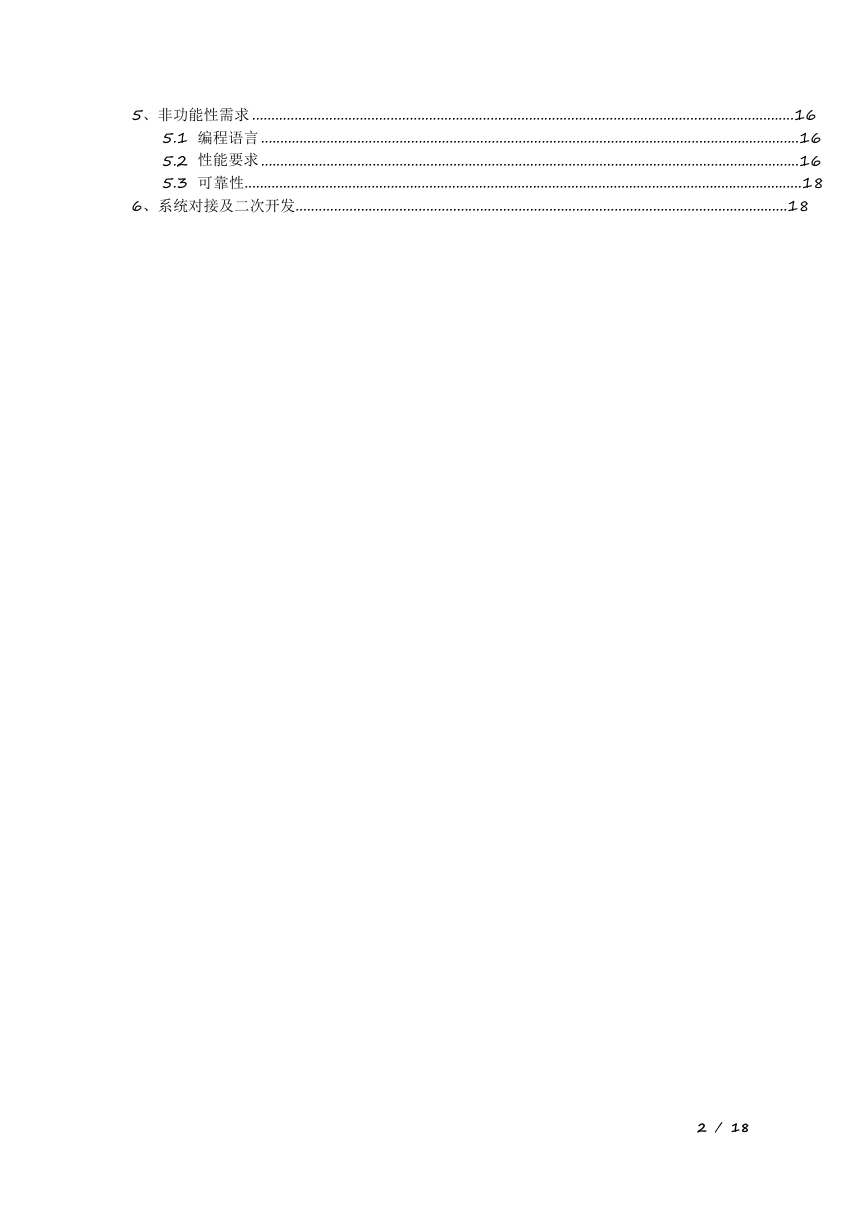

    5、非功能性需求.............................................................................................................................................16 5.1 编程语言............................................................................................................................................16 5.2 性能要求............................................................................................................................................16 5.3 可靠性.................................................................................................................................................18 6、系统对接及二次开发................................................................................................................................18 2 / 18

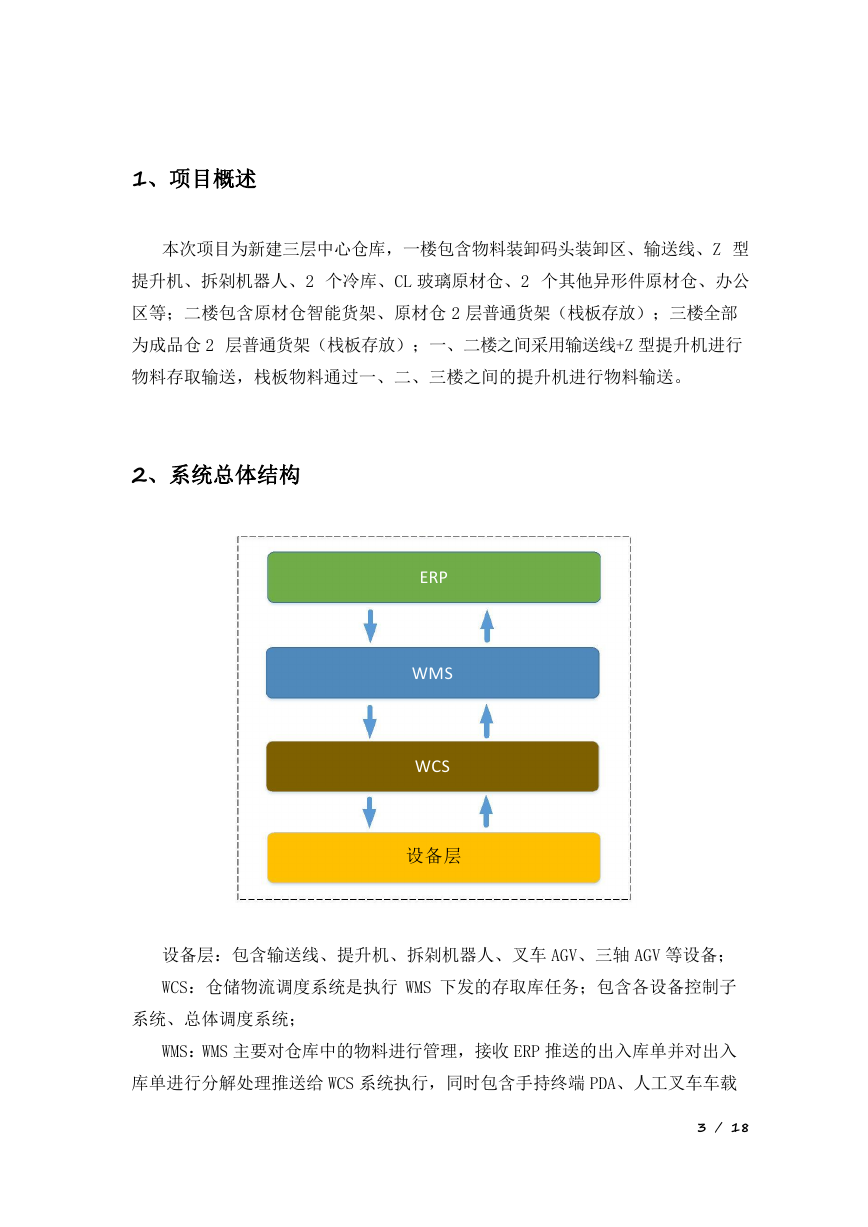

    1、项目概述 本次项目为新建三层中心仓库，一楼包含物料装卸码头装卸区、输送线、Z 型 提升机、拆剁机器人、2 个冷库、CL 玻璃原材仓、2 个其他异形件原材仓、办公 区等；二楼包含原材仓智能货架、原材仓 2 层普通货架（栈板存放）；三楼全部 为成品仓 2 层普通货架（栈板存放）；一、二楼之间采用输送线+Z 型提升机进行 物料存取输送，栈板物料通过一、二、三楼之间的提升机进行物料输送。 2、系统总体结构 ERP WMS WCS 设备层 设备层：包含输送线、提升机、拆剁机器人、叉车 AGV、三轴 AGV 等设备； WCS：仓储物流调度系统是执行 WMS 下发的存取库任务；包含各设备控制子 系统、总体调度系统； WMS：WMS 主要对仓库中的物料进行管理，接收 ERP 推送的出入库单并对出入 库单进行分解处理推送给 WCS 系统执行，同时包含手持终端 PDA、人工叉车车载 3 / 18

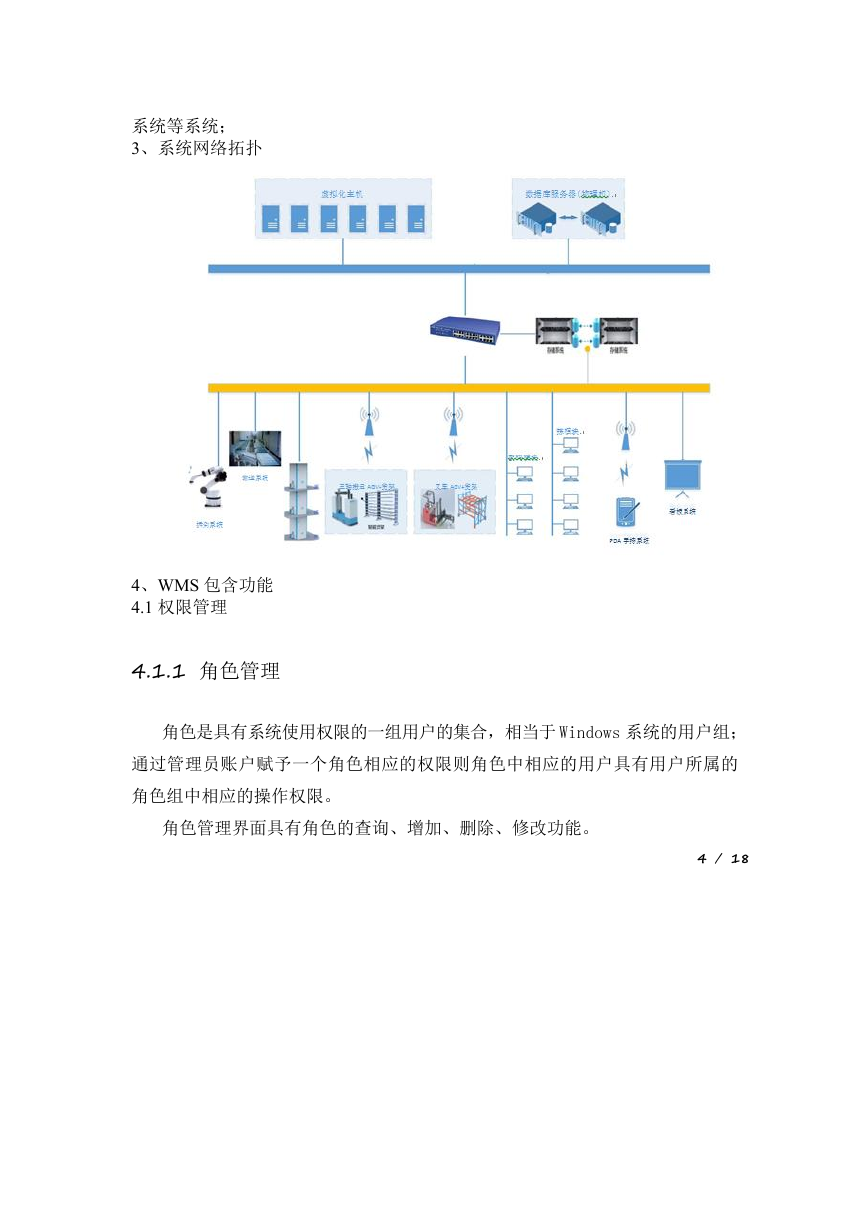

    系统等系统； 3、系统网络拓扑 4、WMS 包含功能 4.1 权限管理 4.1.1 角色管理 角色是具有系统使用权限的一组用户的集合，相当于 Windows 系统的用户组； 通过管理员账户赋予一个角色相应的权限则角色中相应的用户具有用户所属的 角色组中相应的操作权限。 角色管理界面具有角色的查询、增加、删除、修改功能。 4 / 18
    4.1.2 用户管理 用户管理功能用户基础信息的查询、增加、修改、删除功能，用户基础信息 包括用户名、密码、姓名、部门、工号、联系方式等信息。 4.1.3 用户角色管理 用户角色管理是对用户角色用户组的分配，对于用户所属的角色用户组权限 进行管理。 通过对用户分配不同的角色，可以使用户分属于不同的角色组，使用户具有 相应的角色组的权限。 界面具有分配用户到选中角色和从角色中将指定用户删除的功能。 4.1.4 角色应用管理 角色应用管理是对角色用户组可以使用的系统菜单项权限的管理。用户通过 登录系统获取对应的用户系统使用权限，并初始化呈现系统可使用的功能。 角色应用管理包含角色应用权限的分配及相应角色系统使用权限的注销功 能。 4.2 基础数据管理 4.2.1 物料信息管理 基础物料信息为系统运行的基础，为货位物料绑定提供基础信息。物料基础 信息包含物料编码、品名、规格、生产厂家、厂家代码、批次、生产日期、DCode、 有效期、包装形式等信息。 物料信息管理包含功能：查询、增加、修改、删除、Excel 导入导出功能。 系统运行初期先提供一个 Excel 统计模板，由客户对所要存放的物料信息进 行统计，然后从 Excel 中导入系统。除导入功能外还需要提供物料信息的增加、 修改、删除、查询等维护功能。 5 / 18

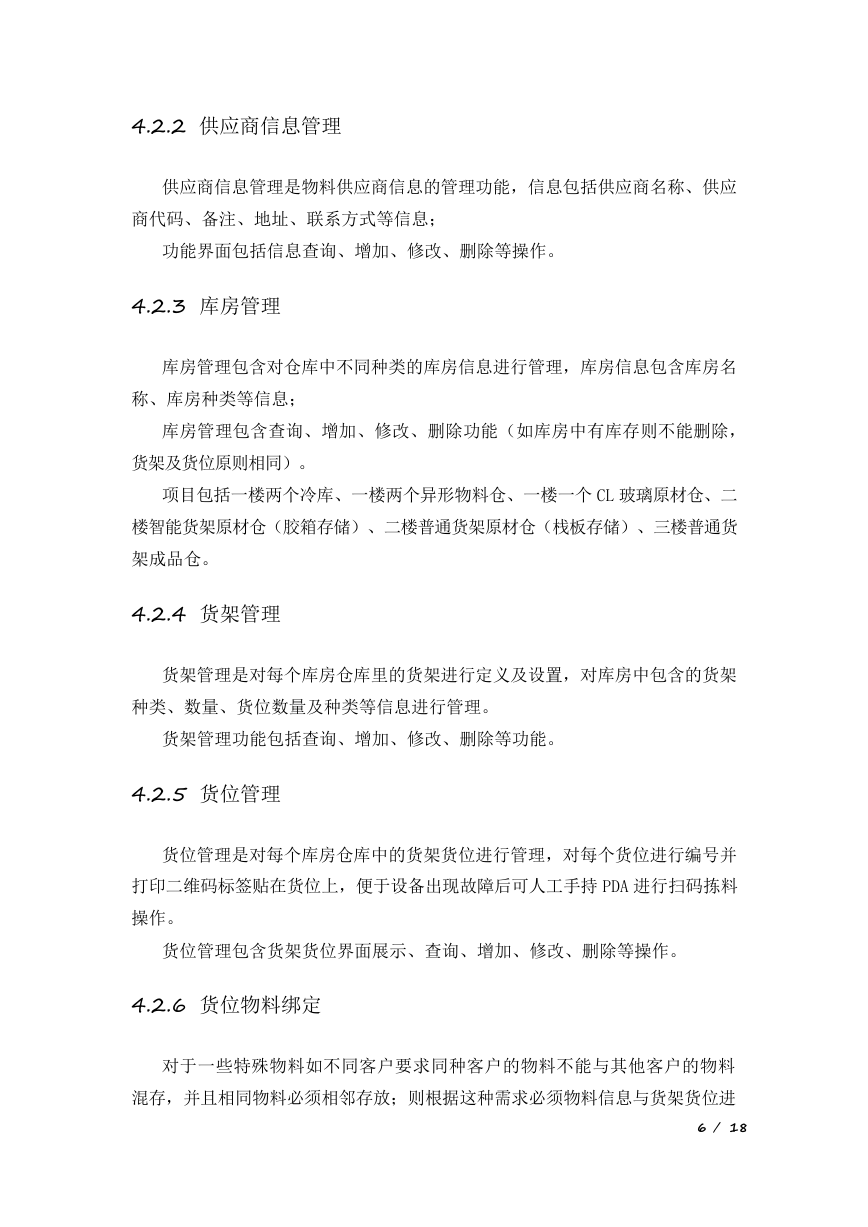

    4.2.2 供应商信息管理 供应商信息管理是物料供应商信息的管理功能，信息包括供应商名称、供应 商代码、备注、地址、联系方式等信息； 功能界面包括信息查询、增加、修改、删除等操作。 4.2.3 库房管理 库房管理包含对仓库中不同种类的库房信息进行管理，库房信息包含库房名 称、库房种类等信息； 库房管理包含查询、增加、修改、删除功能（如库房中有库存则不能删除， 货架及货位原则相同）。 项目包括一楼两个冷库、一楼两个异形物料仓、一楼一个 CL 玻璃原材仓、二 楼智能货架原材仓（胶箱存储）、二楼普通货架原材仓（栈板存储）、三楼普通货 架成品仓。 4.2.4 货架管理 货架管理是对每个库房仓库里的货架进行定义及设置，对库房中包含的货架 种类、数量、货位数量及种类等信息进行管理。 货架管理功能包括查询、增加、修改、删除等功能。 4.2.5 货位管理 货位管理是对每个库房仓库中的货架货位进行管理，对每个货位进行编号并 打印二维码标签贴在货位上，便于设备出现故障后可人工手持 PDA 进行扫码拣料 操作。 货位管理包含货架货位界面展示、查询、增加、修改、删除等操作。 4.2.6 货位物料绑定 对于一些特殊物料如不同客户要求同种客户的物料不能与其他客户的物料 混存，并且相同物料必须相邻存放；则根据这种需求必须物料信息与货架货位进 6 / 18

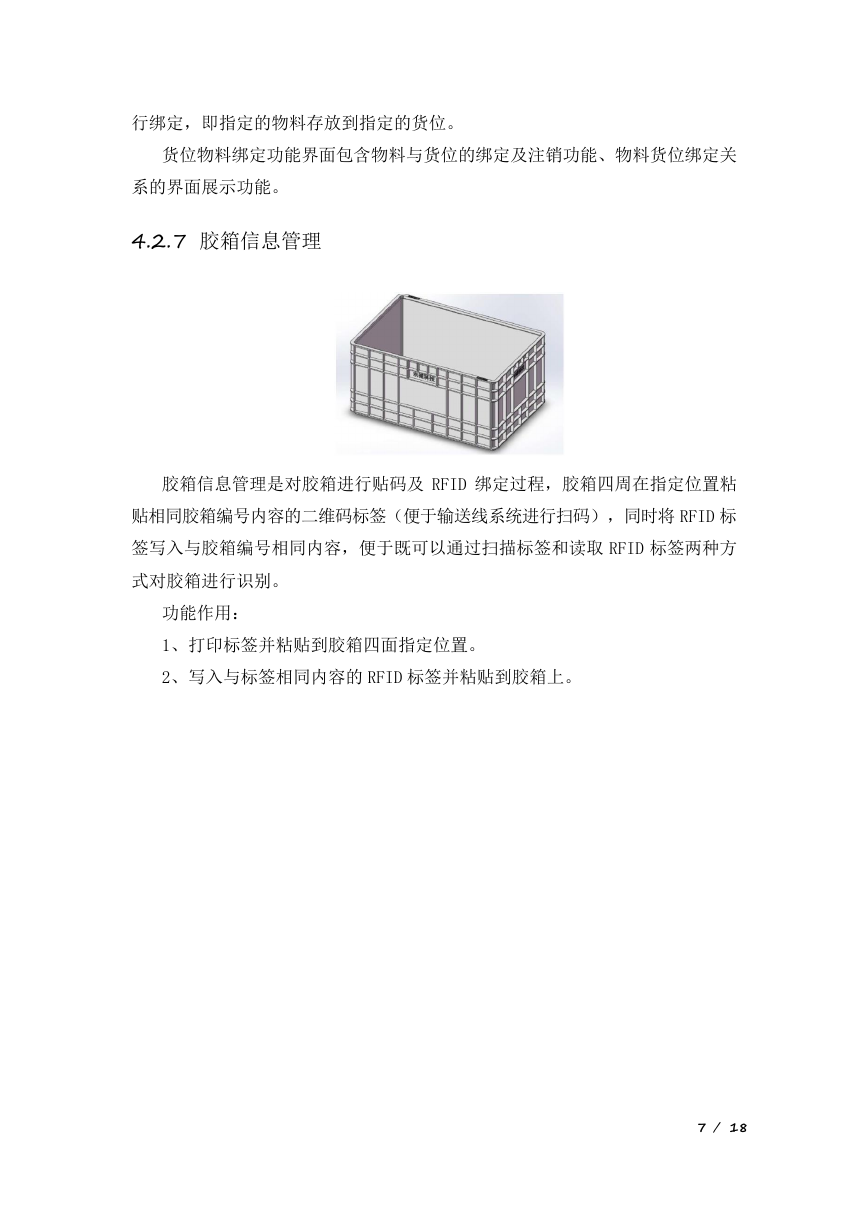

    行绑定，即指定的物料存放到指定的货位。 货位物料绑定功能界面包含物料与货位的绑定及注销功能、物料货位绑定关 系的界面展示功能。 4.2.7 胶箱信息管理 胶箱信息管理是对胶箱进行贴码及 RFID 绑定过程，胶箱四周在指定位置粘 贴相同胶箱编号内容的二维码标签（便于输送线系统进行扫码），同时将 RFID 标 签写入与胶箱编号相同内容，便于既可以通过扫描标签和读取 RFID 标签两种方 式对胶箱进行识别。 功能作用： 1、打印标签并粘贴到胶箱四面指定位置。 2、写入与标签相同内容的 RFID 标签并粘贴到胶箱上。 7 / 18
    4.3 入库 4.3.1 原材料入库（二楼胶箱存储） 4.3.1.1 整体流程 原材料胶箱入库流程 ERP WMS WCS 原材料入库 下发入库单 接收入库信息 拆剁输送到人 工配码区 配码区人工拆箱 Y 输送完成？ 物料与胶箱进行 配码 将入库信息及目 标货位发送给 WCS 接收料箱入库 完成消息 发送入库信息 给 ERP 输送到目标货位 任务完成？ Y 发送此料箱入 库完成消息 8 / 18
