    2006 年二级注册结构工程师专业考试真题及答案上午卷 0 1～10：某非寒冷和非严寒地区的现浇钢筋混凝土室外楼梯，混凝土强度等级为 C30，楼梯 梁、柱及楼梯板的纵向受力钢筋均采用 HBB335 级钢筋，柱箍筋及楼梯板分布钢筋均采用 HPB235 级钢筋。楼梯的结构平面图与剖面图如图 4-1 所示。 1 由踏步板和平台板组成的楼梯板 TB-1 的计算简图如图 4-2 所示。已知每米宽的踏步板和平 台板沿水平投影方向折算均布荷载标准值分别为：恒荷载 g1=7．5kN/m，g2=5．0kN/m；活荷载 q1=q2=2．5kN/m。试问，每米宽楼梯板 TB-1 在支座 B 产生的最大反力设计值 RB(kN)，应与以下 何项数值最为接近？ （A）36．8 （B）38．9 （C）42．0

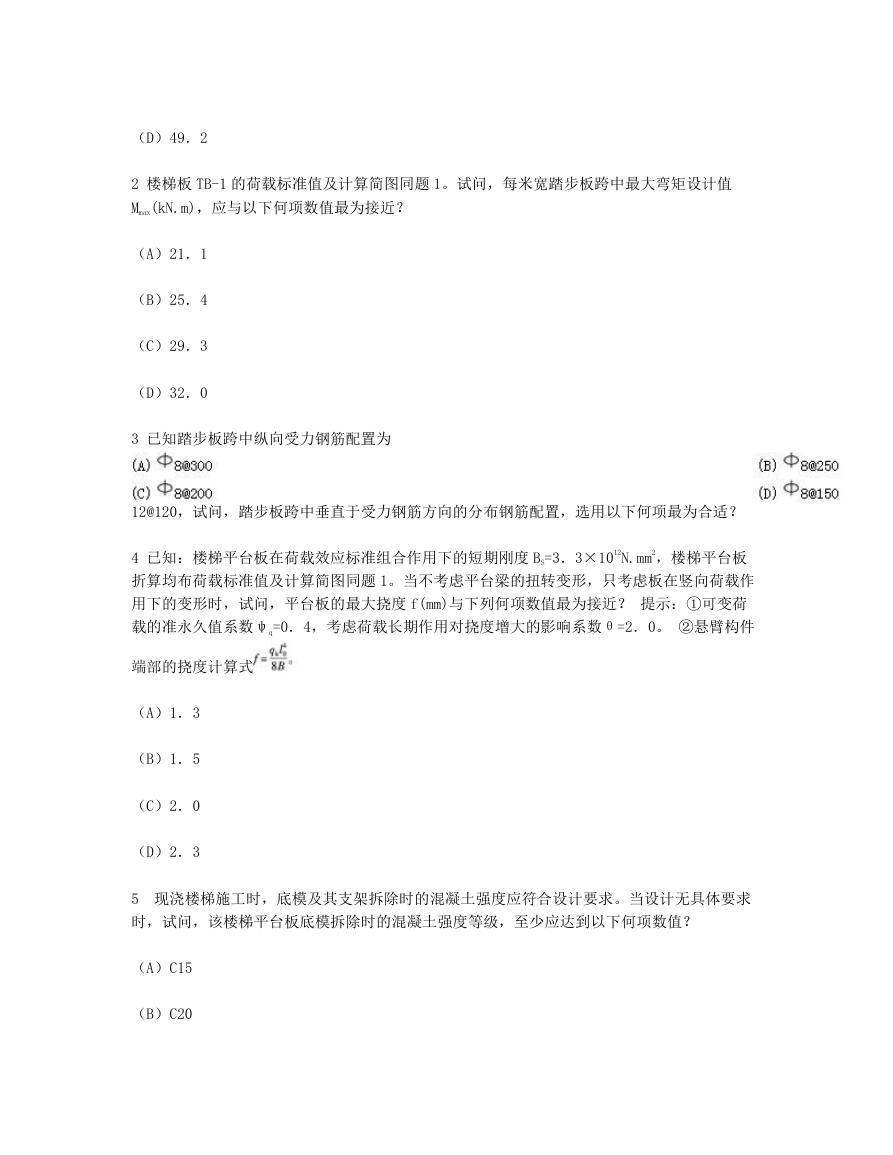

    （D）49．2 2 楼梯板 TB-1 的荷载标准值及计算简图同题 1。试问，每米宽踏步板跨中最大弯矩设计值 Mmax(kN.m)，应与以下何项数值最为接近？ （A）21．1 （B）25．4 （C）29．3 （D）32．0 3 已知踏步板跨中纵向受力钢筋配置为 12@120，试问，踏步板跨中垂直于受力钢筋方向的分布钢筋配置，选用以下何项最为合适？ 4 已知：楼梯平台板在荷载效应标准组合作用下的短期刚度 BS=3．3×1012N.mm2，楼梯平台板 折算均布荷载标准值及计算简图同题 1。当不考虑平台梁的扭转变形，只考虑板在竖向荷载作 用下的变形时，试问，平台板的最大挠度 f(mm)与下列何项数值最为接近？ 提示：①可变荷 载的准永久值系数ψq=0．4，考虑荷载长期作用对挠度增大的影响系数θ=2．0。 ②悬臂构件 端部的挠度计算式 （A）1．3 （B）1．5 （C）2．0 （D）2．3 5 现浇楼梯施工时，底模及其支架拆除时的混凝土强度应符合设计要求。当设计无具体要求 时，试问，该楼梯平台板底模拆除时的混凝土强度等级，至少应达到以下何项数值？ （A）C15 （B）C20

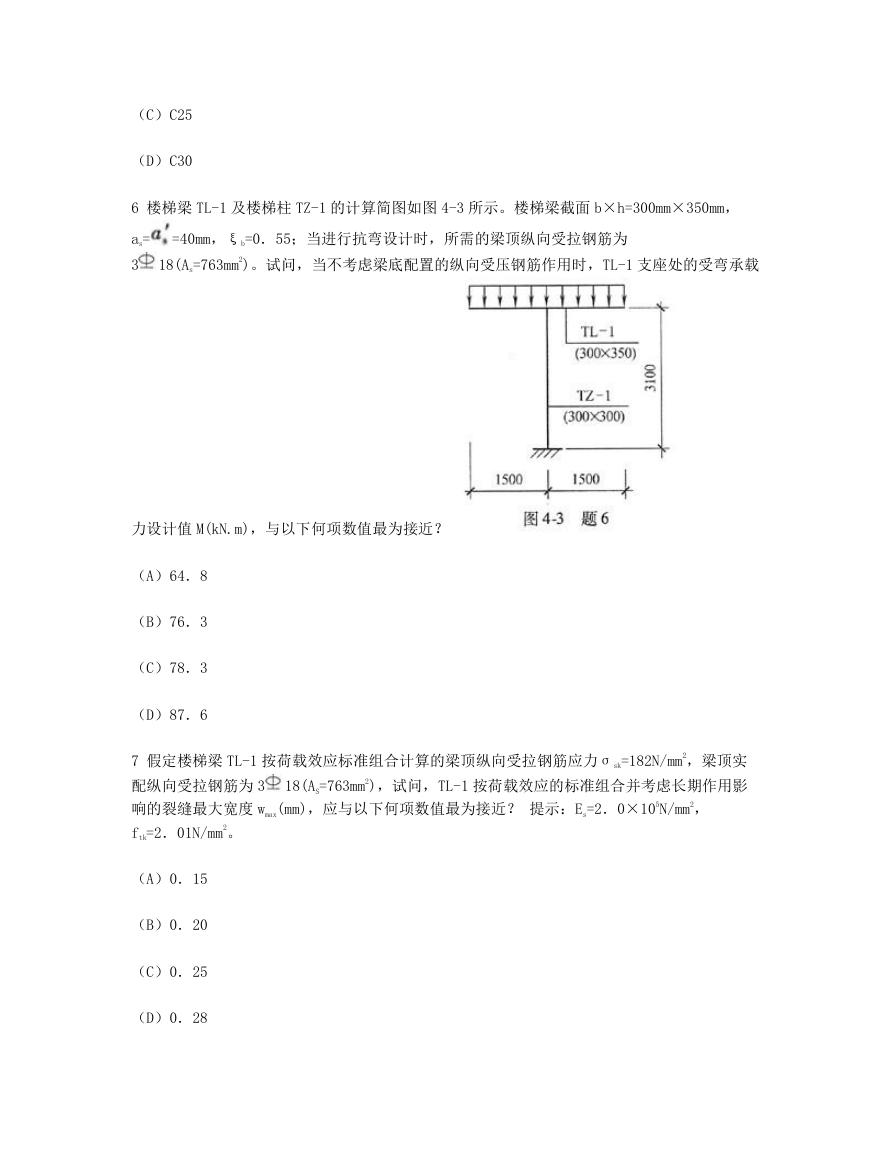

    （C）C25 （D）C30 6 楼梯梁 TL-1 及楼梯柱 TZ-1 的计算简图如图 4-3 所示。楼梯梁截面 b×h=300mm×350mm， as= 3 =40mm，ξb=0．55；当进行抗弯设计时，所需的梁顶纵向受拉钢筋为 18(As=763mm2)。试问，当不考虑梁底配置的纵向受压钢筋作用时，TL-1 支座处的受弯承载 力设计值 M(kN.m)，与以下何项数值最为接近？ （A）64．8 （B）76．3 （C）78．3 （D）87．6 7 假定楼梯梁 TL-1 按荷载效应标准组合计算的梁顶纵向受拉钢筋应力σsk=182N/mm2，梁顶实 18(AS=763mm2)，试问，TL-1 按荷载效应的标准组合并考虑长期作用影 配纵向受拉钢筋为 3 响的裂缝最大宽度 wmax(mm)，应与以下何项数值最为接近？ 提示：Es=2．0×105N/mm2， ftk=2．01N/mm2。 （A）0．15 （B）0．20 （C）0．25 （D）0．28
    8 已知楼梯梁 TL-1 支座处的剪力设计值 V=78kN，扭矩设计值 T=10k.m。经计算，楼梯梁 TL-1 支座处受剪承载力所需的箍筋尘 =0．38mm；受扭承载力降低系数βt=1．0，受扭纵向钢筋与 箍筋的配筋强度比ζ=1．7，Wt=11．25×106mm3，Acor=6．48×104mm2。试问，TL-1 端部的箍筋 配置，选用以下何项最为合适？ 9 假定楼梯柱 TZ-1 承受的轴力设计值 N=150kN，弯矩设计值 M=35k.m，试问，当进行正截面受 压承载力计算时，轴向压力作用点至纵向受压钢筋合力点的距离 es′(mm)，应与以下何项数值 最为接近？ 提示：对称配筋，as=as′=40mm，η=1．2。 （A）116 （B）194 （C）306 （D）416 10 楼梯柱 TZ-1 按抗震等级为三级的框架柱采取抗震构造措施。已知柱轴压比为 0．25，纵向 钢筋采用 4 20，箍筋采用 HPB235 级钢筋，混凝土强度等级为 C30，保护层厚度取 30mm；箍 筋配置形式如图 4-4 所示。试问，该楼梯柱根部的箍筋最小配置，应选用以下何项才最为合 适，且满足体积配箍率的要求？
    10 11～14：某现浇钢筋混凝土剪力墙结构，抗震等级为二级，混凝土强度等级为 C30，边缘 构件纵向钢筋采用 HBB335 级钢筋，墙体分布钢筋采用 HPB235 级钢筋。底层某墙肢截面尺寸 bw×hw=200mm×3600mm，其墙肢(包括边缘构件)配筋示意如图 4-5 所示。 11 已知作用在该剪力墙墙肢上的由结构和构件自重荷载标准值产生的轴向压力 ND=2800kN，由 等效均布荷载计算的楼面活荷载标准值产生的轴向压力 NL=400kN，试问，该墙肢的轴压比与其 轴压比限值之比λ，与以下何项数值最为接近？ （A）0．43 （B）0．46 （C）0．52 （D）0．58 12 经验算，该墙肢应设置约束边缘构件。试问，该约束边缘构件箍筋配置范围的长度 hc(mm)，应取下列何项数值才最为恰当？ （A）360 （B）400 （C）450 （D）500 13 已知该墙肢约束边缘构件的纵向钢筋配置为 8 16。当约束边缘构件纵向钢筋采用搭接接 头，且位于同一连接区段内的接头面积百分率不大于 25%时，试问，该纵向钢筋的搭接长度 ιιE(mm)，采用下列何项数值最为合适？ （A）380

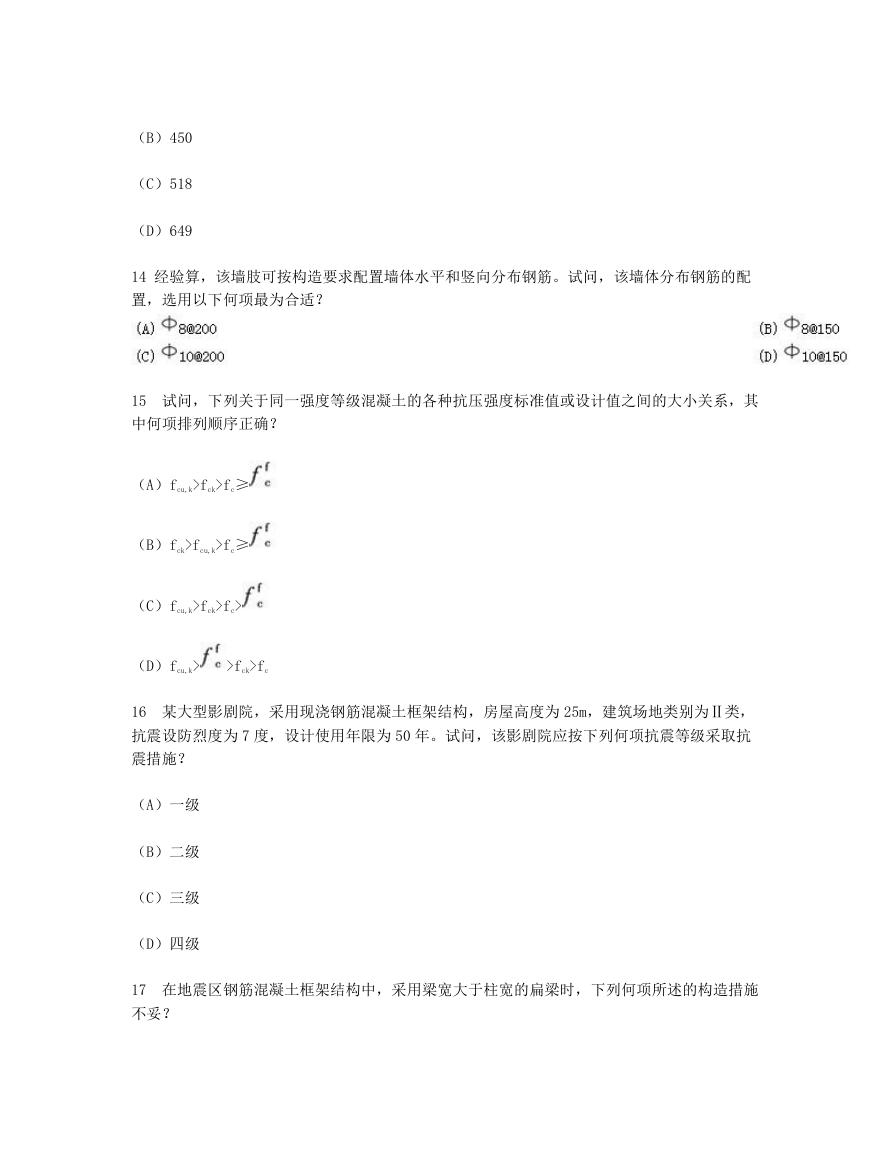

    （B）450 （C）518 （D）649 14 经验算，该墙肢可按构造要求配置墙体水平和竖向分布钢筋。试问，该墙体分布钢筋的配 置，选用以下何项最为合适？ 15 试问，下列关于同一强度等级混凝土的各种抗压强度标准值或设计值之间的大小关系，其 中何项排列顺序正确？ （A）fcu,k>fck>fc≥ （B）fck>fcu,k>fc≥ （C）fcu,k>fck>fc> （D）fcu,k> >fck>fc 16 某大型影剧院，采用现浇钢筋混凝土框架结构，房屋高度为 25m，建筑场地类别为Ⅱ类， 抗震设防烈度为 7 度，设计使用年限为 50 年。试问，该影剧院应按下列何项抗震等级采取抗 震措施？ （A）一级 （B）二级 （C）三级 （D）四级 17 在地震区钢筋混凝土框架结构中，采用梁宽大于柱宽的扁梁时，下列何项所述的构造措施 不妥？

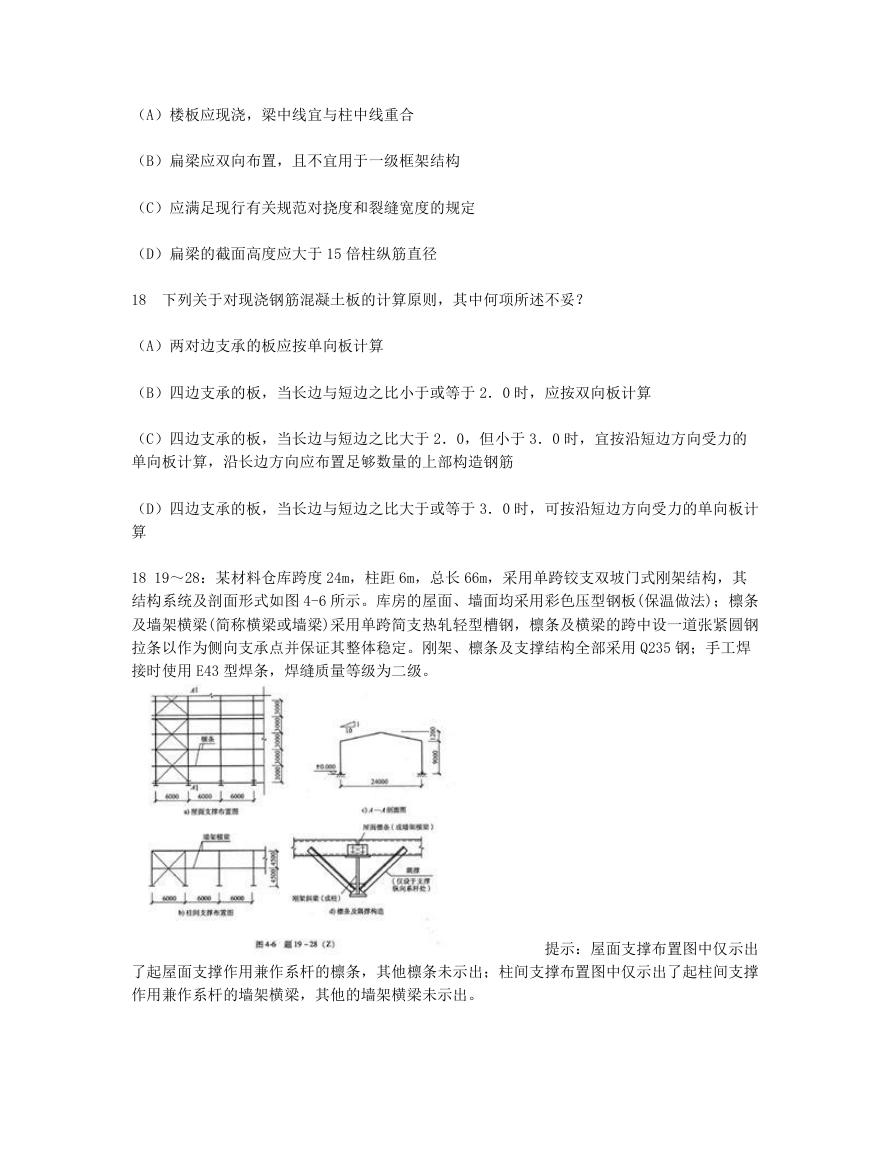

    （A）楼板应现浇，梁中线宜与柱中线重合 （B）扁梁应双向布置，且不宜用于一级框架结构 （C）应满足现行有关规范对挠度和裂缝宽度的规定 （D）扁梁的截面高度应大于 15 倍柱纵筋直径 18 下列关于对现浇钢筋混凝土板的计算原则，其中何项所述不妥？ （A）两对边支承的板应按单向板计算 （B）四边支承的板，当长边与短边之比小于或等于 2．0 时，应按双向板计算 （C）四边支承的板，当长边与短边之比大于 2．0，但小于 3．0 时，宜按沿短边方向受力的 单向板计算，沿长边方向应布置足够数量的上部构造钢筋 （D）四边支承的板，当长边与短边之比大于或等于 3．0 时，可按沿短边方向受力的单向板计 算 18 19～28：某材料仓库跨度 24m，柱距 6m，总长 66m，采用单跨铰支双坡门式刚架结构，其 结构系统及剖面形式如图 4-6 所示。库房的屋面、墙面均采用彩色压型钢板(保温做法)；檩条 及墙架横梁(简称横梁或墙梁)采用单跨简支热轧轻型槽钢，檩条及横梁的跨中设一道张紧圆钢 拉条以作为侧向支承点并保证其整体稳定。刚架、檩条及支撑结构全部采用 Q235 钢；手工焊 接时使用 E43 型焊条，焊缝质量等级为二级。 了起屋面支撑作用兼作系杆的檩条，其他檩条未示出；柱间支撑布置图中仅示出了起柱间支撑 作用兼作系杆的墙架横梁，其他的墙架横梁未示出。 提示：屋面支撑布置图中仅示出

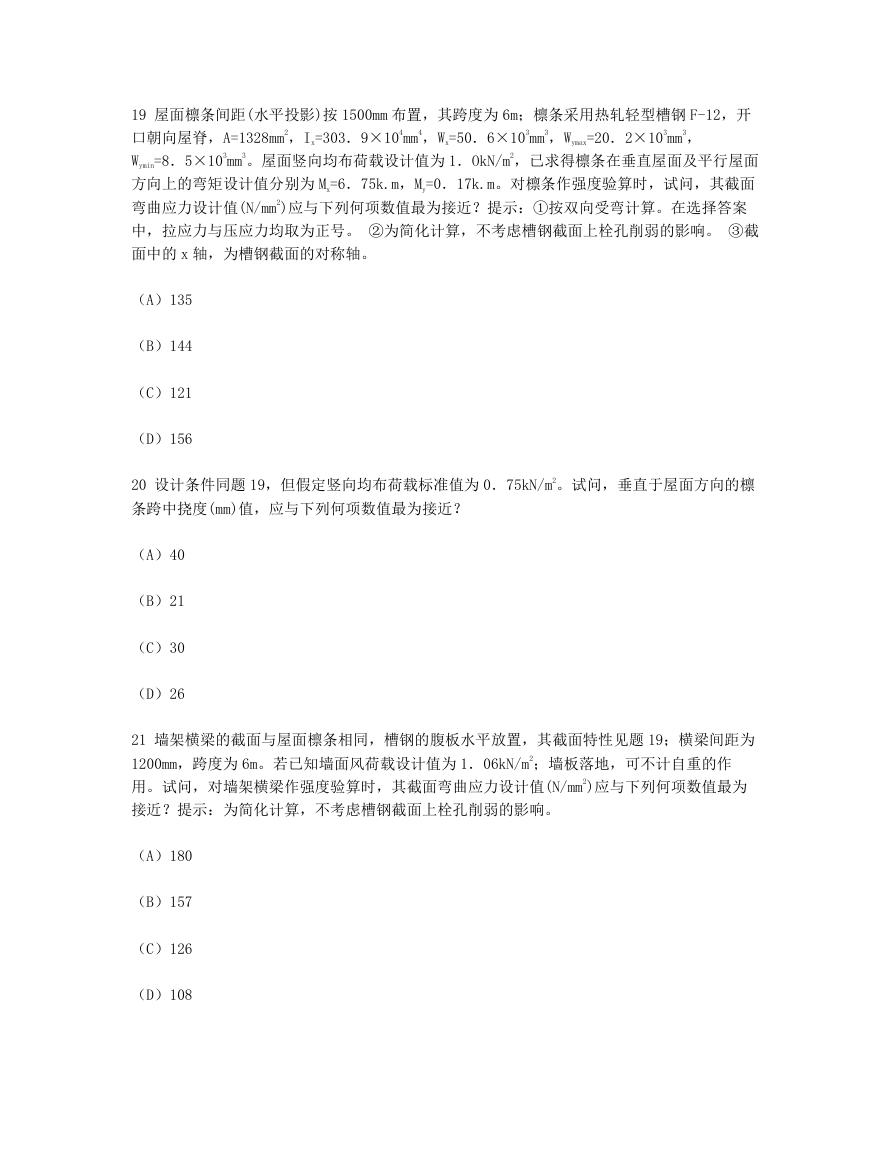

    19 屋面檩条间距(水平投影)按 1500mm 布置，其跨度为 6m；檩条采用热轧轻型槽钢 F-12，开 口朝向屋脊，A=1328mm2，Ix=303．9×104mm4，Wx=50．6×103mm3，Wymax=20．2×103mm3， Wymin=8．5×103mm3。屋面竖向均布荷载设计值为 1．OkN/m2，已求得檩条在垂直屋面及平行屋面 方向上的弯矩设计值分别为 Mx=6．75k.m，My=0．17k.m。对檩条作强度验算时，试问，其截面 弯曲应力设计值(N/mm2)应与下列何项数值最为接近？提示：①按双向受弯计算。在选择答案 中，拉应力与压应力均取为正号。 ②为简化计算，不考虑槽钢截面上栓孔削弱的影响。 ③截 面中的 x 轴，为槽钢截面的对称轴。 （A）135 （B）144 （C）121 （D）156 20 设计条件同题 19，但假定竖向均布荷载标准值为 0．75kN/m2。试问，垂直于屋面方向的檩 条跨中挠度(mm)值，应与下列何项数值最为接近？ （A）40 （B）21 （C）30 （D）26 21 墙架横梁的截面与屋面檩条相同，槽钢的腹板水平放置，其截面特性见题 19；横梁间距为 1200mm，跨度为 6m。若已知墙面风荷载设计值为 1．06kN/m2；墙板落地，可不计自重的作 用。试问，对墙架横梁作强度验算时，其截面弯曲应力设计值(N/mm2)应与下列何项数值最为 接近？提示：为简化计算，不考虑槽钢截面上栓孔削弱的影响。 （A）180 （B）157 （C）126 （D）108
