2019 年天津商业大学机械原理考研真题一．选择与填空题（每空 2 分，共 40 分，答案标明题号写在答题纸上，否则无效） 1．图示铰链四杆机构，以 AB 为机架是____________机构；以 CD 为机架是___________ 机构。 A. 曲柄摇杆机构 B. 双曲柄机构 C.双摇杆机构 D. 梯形机构 2．在下列机构中指定原动件时，无急回作用。 A．曲柄摇杆机构中曲柄主动时 B．对心曲柄滑块机构中曲柄主动时 C．偏置曲柄滑块机构中曲柄主动时 D．摆动导杆机构中曲柄主动时对于有急回作用的平面连杆机构，其极位夹角要求。 A．θ＞0 B．θ=0 C．θ＜0 3．渐开线齿廓的形状取决于的大小。 A．基圆 B．分度圆 C．节圆 4．压力角是衡量机械的一个重要指标；为了降低凸轮机构压力角应采取的一个措施是。 A．急回性能 B. 传力性能 C. 减小滚子半径 D. 增大基圆半径 5．斜齿圆柱齿轮的端面模数 mt 法面模数 mn。 A．小于 B．大于 C．等于 6．对于直动从动件的凸轮机构，下列从动件运动规律中没有冲击的是_______ A.等速运动规律 B. 等加速等减速规律 C.正弦加速度规律 D.余弦加速度规律 7．刚性转子动平衡的力学条件是。 A．惯性力系的主矢为零 B．惯性力系的主矩为零 C．惯性力系的主矢、主矩均为零 8．对于动不平衡的回转构件，平衡重需加在与回转轴垂直的平面。 A.一个 B.两个 C.三个 D.三个以上

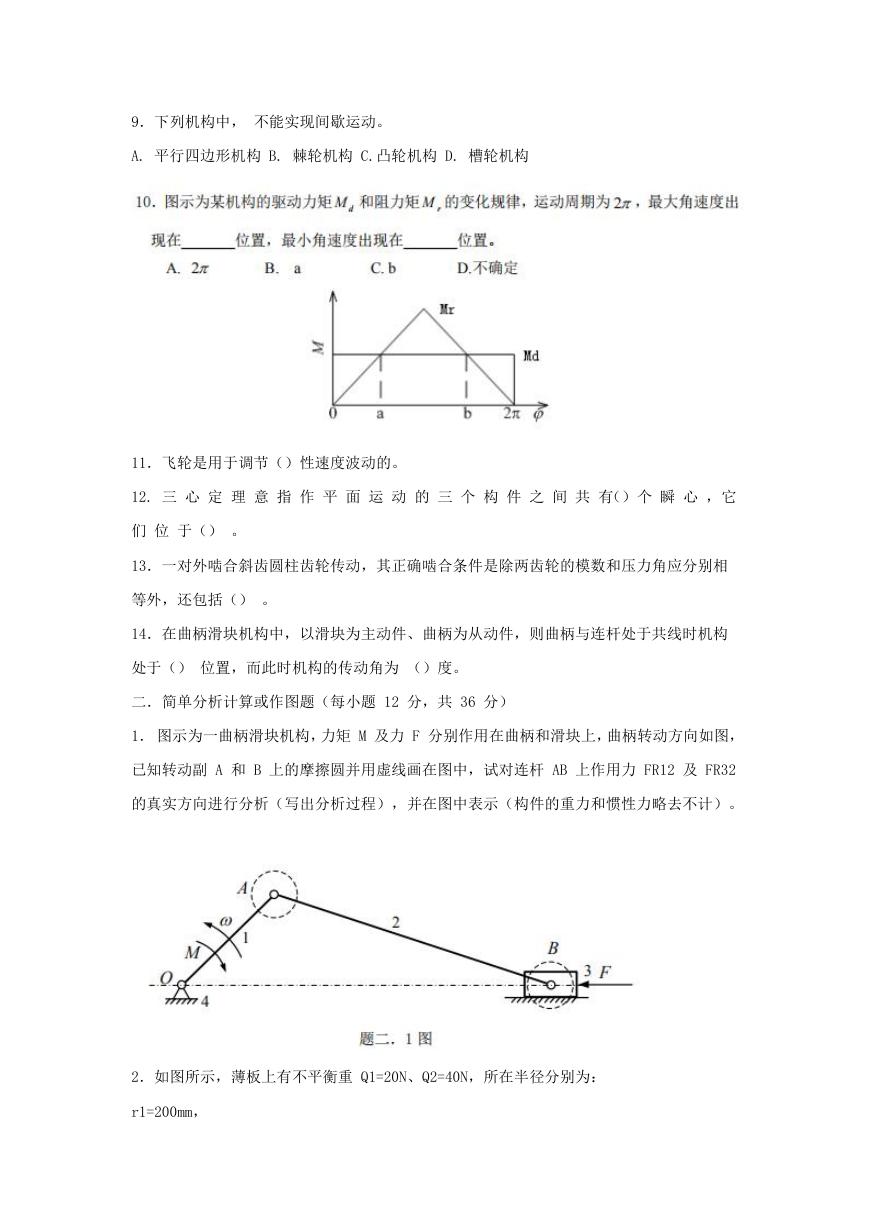

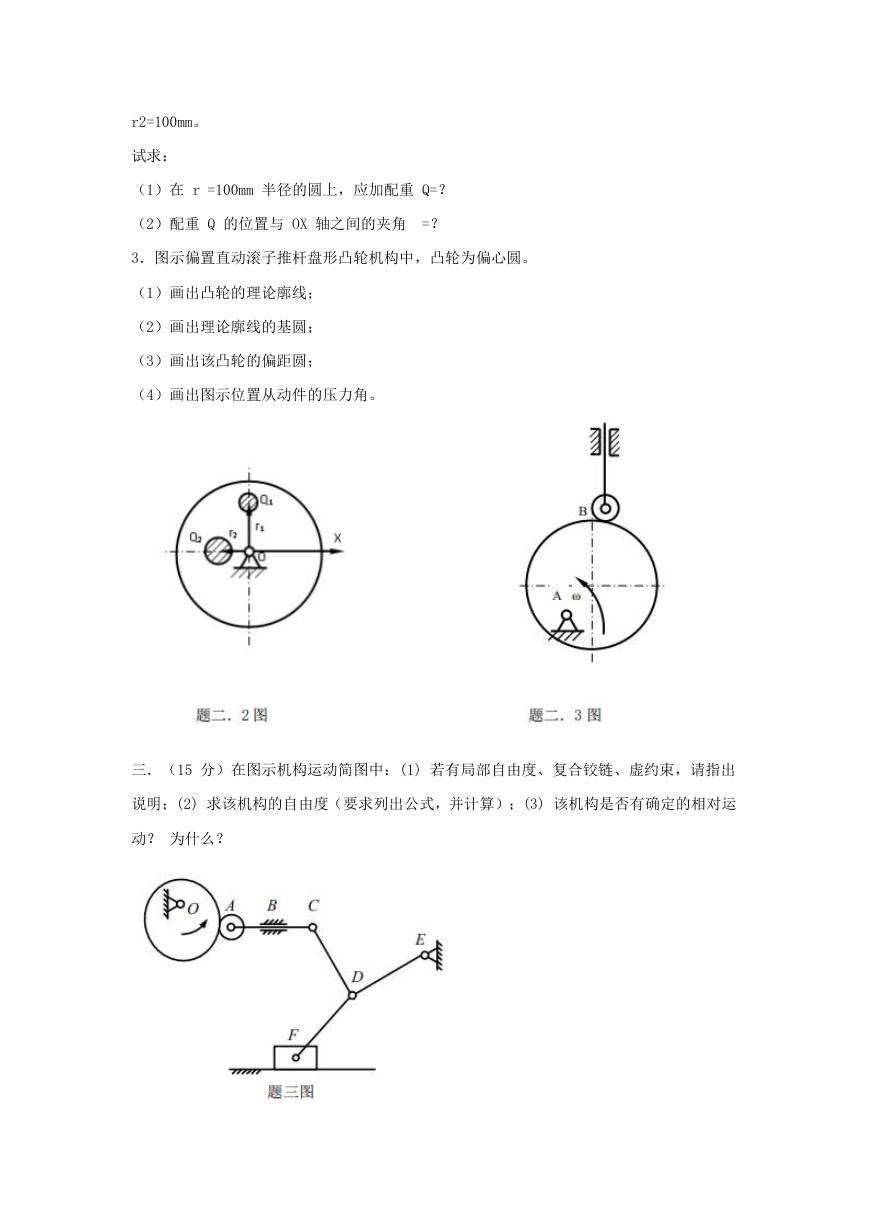

9．下列机构中，不能实现间歇运动。 A. 平行四边形机构 B. 棘轮机构 C.凸轮机构 D. 槽轮机构 11．飞轮是用于调节（）性速度波动的。 12. 三心定理意指作平面运动的三个构件之间共有（）个瞬心，它们位于（）。 13．一对外啮合斜齿圆柱齿轮传动，其正确啮合条件是除两齿轮的模数和压力角应分别相等外，还包括（）。 14．在曲柄滑块机构中，以滑块为主动件、曲柄为从动件，则曲柄与连杆处于共线时机构处于（）位置，而此时机构的传动角为（）度。二．简单分析计算或作图题（每小题 12 分，共 36 分） 1．图示为一曲柄滑块机构，力矩 M 及力 F 分别作用在曲柄和滑块上，曲柄转动方向如图，已知转动副 A 和 B 上的摩擦圆并用虚线画在图中，试对连杆 AB 上作用力 FR12 及 FR32 的真实方向进行分析（写出分析过程），并在图中表示（构件的重力和惯性力略去不计）。 2．如图所示，薄板上有不平衡重 Q1=20N、Q2=40N，所在半径分别为： r1=200mm，

r2=100mm。试求：（1）在 r =100mm 半径的圆上，应加配重 Q=？（2）配重 Q 的位置与 OX 轴之间的夹角 =？ 3．图示偏置直动滚子推杆盘形凸轮机构中，凸轮为偏心圆。（1）画出凸轮的理论廓线；（2）画出理论廓线的基圆；（3）画出该凸轮的偏距圆；（4）画出图示位置从动件的压力角。三．（15 分）在图示机构运动简图中：(1) 若有局部自由度、复合铰链、虚约束，请指出说明；(2) 求该机构的自由度（要求列出公式，并计算）；(3) 该机构是否有确定的相对运动？为什么？

四．（15 分）图示为一脚踏轧棉机曲柄摇杆机构的示意图，已设定 LAD=1.0m，LCD=0.5m，要求踏脚板 CD 在水平面上下各摆动 15°，（1）试用图解法确定 AB、BC 两杆的长度。取比例尺μl=0.01m/mm。（2）在图中标出极位夹角θ和摆角ψ。五．（15 分）有一对外啮合标准直齿圆柱齿轮传动，已知：模数 m=3 mm，压力角 = 20°， h*a = 1，c* = 0.25，传动比 i12 = 2， z1 =26 （1）求此齿轮传动的标准安装中心距 ; （2）计算小齿轮分度圆直径 d1、齿顶圆直径 da 和基圆齿距 Pb ; （3）由于加工误差，两齿轮轴轴孔中心距比标准中心距大 1mm, 即实际的安装中心距为非六．（15 分）图示轮系，齿轮 1 主动。已知：n1=500 r/min，转向如图示，Z1=20，Z2=40， Z3=20， Z4=40，Z5=20，Z6=30，Z7=80。求传动比 i1H，并求系杆 H 的转速与转向。

七．（14 分）如图所示导杆机构，已知 LBC=2LBD。在（b）图中已画出代表铰链 B1（或 B2）点速度的 pb1。（1）用矢量方程图解法列出求 B3 速度的速度矢量方程并分析各速度矢量大小和方向，并在图中已给的 pb1 基础上求 pb3；（2）根据速度影像，求 D 点速度矢量 pd。
