INDEX

封面

重要信息

1. 产品说明

❶ 包装箱内有哪些物件?

❷ 投影机介绍

恭喜您购买本投影机

供您享用的产品性能：

关于该使用说明书

主要性能比较表

❸ 投影机各部位名称

正面/ 顶部

背面

顶部性能

终端面板功能

❹ 遥控器各部位的名称

安装电池

遥控器操作注意事项

无线遥控器的操作范围

2. 安装和连接

❶ 设置屏幕和投影机

位置选择 (LV-7385/LV-7380/LV-7285/LV-7280)

投射距离和屏幕尺寸

位置选择 (LV-8310)

投射距离和屏幕尺寸

❷ 进行连接

启动电脑的外部显示

连接 PC 或者 Macintosh 电脑

显示一个 DVI 数字信号时

连接外接显示器

用组合输出连接音频视频装置

用视频/S-视频输出连接音频视频装置

连接数字视频信号

连接到网络

连接随机附带的电源线

3. 投射影像 (基本操作)

❶ 启动投影机

开机画面之说明 (菜单语言选择画面)

❷ 选择信号源

选择电脑或音频视频装置

选择工厂设置信号源

❸ 调整图片尺寸和位置

变焦

聚焦

调整支脚

❹ 修正梯形失真

修正梯形失真

自动梯形功能调整

用机箱上的按钮进行调整

用遥控器进行调整

❺ 自动优化 RGB 影像

使用自动电脑调整功能调整影像

❻ 调高或调低音量

❼ 关闭投影机

❽ 使用完毕后

4. 便利的功能

❶ 取消影像和声音

❷ 冻结图片

❸ 放大图片

❹ 灯泡模式和节能效果

更改灯泡模式

查看节能效果

❺ 防止有人未经允许使用投影机 [密码]

启动密码功能：

密码激活时启动投影机：

关闭密码功能：

❻ 使用 HTTP 浏览器进行网络和邮件提醒设置

5. 使用屏幕菜单

❶ 使用菜单

❷ 菜单元素

❸ 菜单项目清单

❹ 菜单说明和功能 [输入]

❺ 菜单说明和功能 [调整]

[图像]

[输入信号]

❻ 菜单说明和功能 [设置]

[通用]

[菜单]

[安装]

[可选项 (1)]

[可选项 (2)]

❼ 菜单说明和功能 [信息]

[使用时间]

[输入]

[有线局域网]

[Version]

❽ 菜单说明和功能 [重置]

6. 保养

❶ 清洁或更换滤网

❷ 清洁机箱和镜头

❸ 更换灯泡

7. 附录

❶ 故障排除

指示灯信息

❷ 规格

❸ 机箱尺寸

❹ D-Sub ANALOG IN-1 输入接口的针分配

微型 D-Sub 15 针接口

❺ 兼容性输入信号清单

❻ 屏幕尺寸和投射距离之间的关系

❼ 计算机控制编码和线路连接

计算机控制编码

线路连接

SERVICE PORT 接口 (D-SUB 9P)

❽ 故障排除核对清单

8. 索引

电子投影机 LV-7385 LV-7380 LV-7285 LV-7280 LV-8310 使用说明书在使用本产品之前，请务必先仔细阅读本使用说明书。请务必妥善保管好本书，以便日后能随时查阅。请在充分理解内容的基础上，正确使用。投影机标签上显示的投影机型号名称分别为 LV-7385 (CH)，LV-7380 (CH)，LV- 7285 (CH)，LV-7280 (CH) 和 LV-8310 (CH)。整个使用说明书中 LV-7385 (CH)，LV-7380 (CH)，LV-7285 (CH)，LV-7280 (CH) 和 LV-8310 (CH) 用 LV-7385，LV-7380，LV-7285，LV-7280 和 LV-8310 表示。 CHI

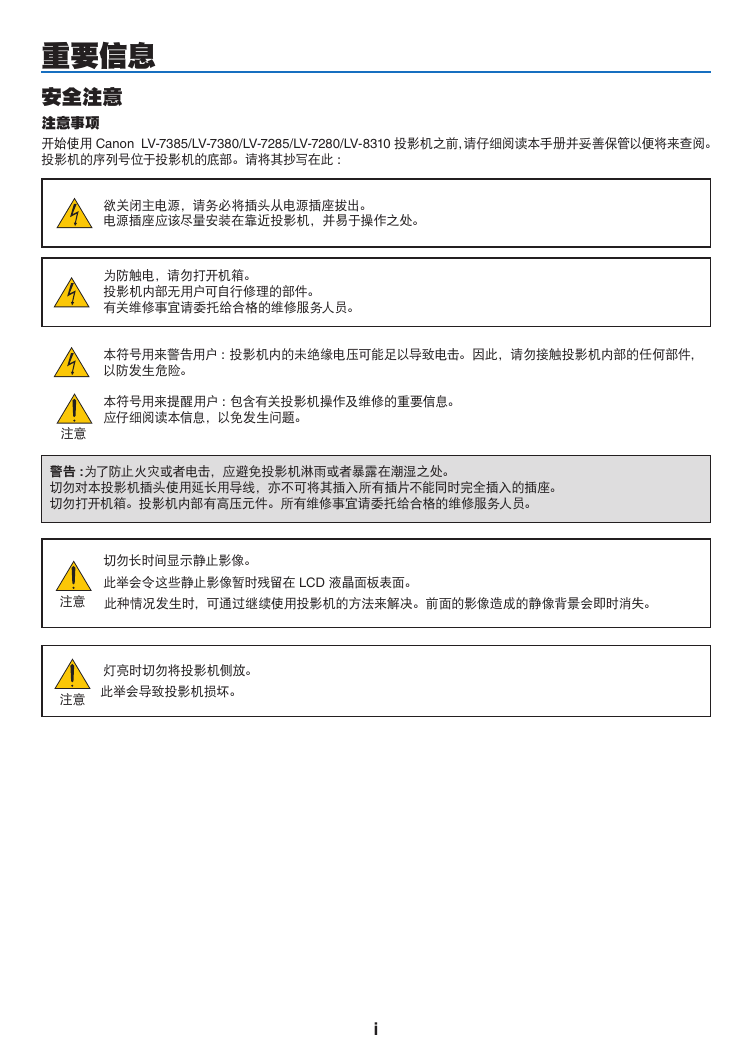

重要信息安全注意注意事项开始使用 Canon LV-7385/LV-7380/LV-7285/LV-7280/LV-8310 投影机之前，请仔细阅读本手册并妥善保管以便将来查阅。投影机的序列号位于投影机的底部。请将其抄写在此：欲关闭主电源，请务必将插头从电源插座拔出。电源插座应该尽量安装在靠近投影机，并易于操作之处。为防触电，请勿打开机箱。投影机内部无用户可自行修理的部件。有关维修事宜请委托给合格的维修服务人员。本符号用来警告用户：投影机内的未绝缘电压可能足以导致电击。因此，请勿接触投影机内部的任何部件，以防发生危险。本符号用来提醒用户：包含有关投影机操作及维修的重要信息。应仔细阅读本信息，以免发生问题。注意警告：为了防止火灾或者电击，应避免投影机淋雨或者暴露在潮湿之处。切勿对本投影机插头使用延长用导线，亦不可将其插入所有插片不能同时完全插入的插座。切勿打开机箱。投影机内部有高压元件。所有维修事宜请委托给合格的维修服务人员。切勿长时间显示静止影像。此举会令这些静止影像暂时残留在 LCD 液晶面板表面。注意此种情况发生时，可通过继续使用投影机的方法来解决。前面的影像造成的静像背景会即时消失。灯亮时切勿将投影机侧放。注意此举会导致投影机损坏。 i

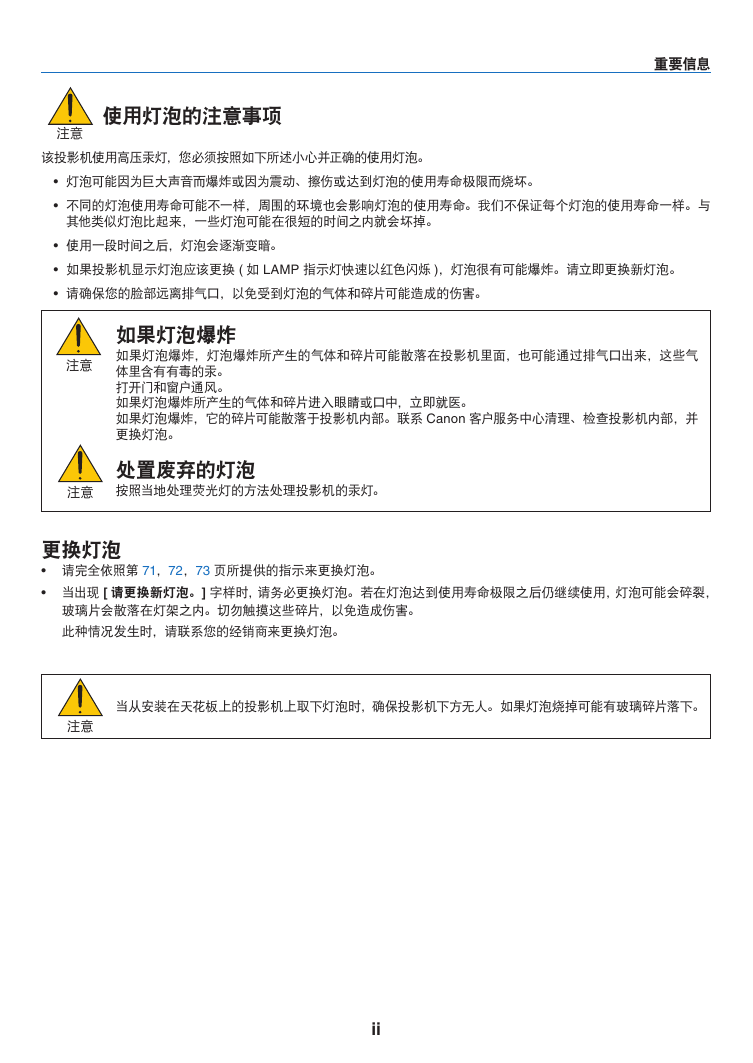

重要信息使用灯泡的注意事项注意该投影机使用高压汞灯，您必须按照如下所述小心并正确的使用灯泡。 • 灯泡可能因为巨大声音而爆炸或因为震动、擦伤或达到灯泡的使用寿命极限而烧坏。 • 不同的灯泡使用寿命可能不一样，周围的环境也会影响灯泡的使用寿命。我们不保证每个灯泡的使用寿命一样。与其他类似灯泡比起来，一些灯泡可能在很短的时间之内就会坏掉。 • 使用一段时间之后，灯泡会逐渐变暗。 • 如果投影机显示灯泡应该更换 ( 如 LAMP 指示灯快速以红色闪烁 )，灯泡很有可能爆炸。请立即更换新灯泡。 • 请确保您的脸部远离排气口，以免受到灯泡的气体和碎片可能造成的伤害。注意如果灯泡爆炸如果灯泡爆炸，灯泡爆炸所产生的气体和碎片可能散落在投影机里面，也可能通过排气口出来，这些气体里含有有毒的汞。打开门和窗户通风。如果灯泡爆炸所产生的气体和碎片进入眼睛或口中，立即就医。如果灯泡爆炸，它的碎片可能散落于投影机内部。联系 Canon 客户服务中心清理、检查投影机内部，并更换灯泡。处置废弃的灯泡按照当地处理荧光灯的方法处理投影机的汞灯。注意更换灯泡 • 请完全依照第 71，72，73 页所提供的指示来更换灯泡。 • 当出现 [ 请更换新灯泡。] 字样时，请务必更换灯泡。若在灯泡达到使用寿命极限之后仍继续使用，灯泡可能会碎裂，玻璃片会散落在灯架之内。切勿触摸这些碎片，以免造成伤害。此种情况发生时，请联系您的经销商来更换灯泡。当从安装在天花板上的投影机上取下灯泡时，确保投影机下方无人。如果灯泡烧掉可能有玻璃碎片落下。注意 ii

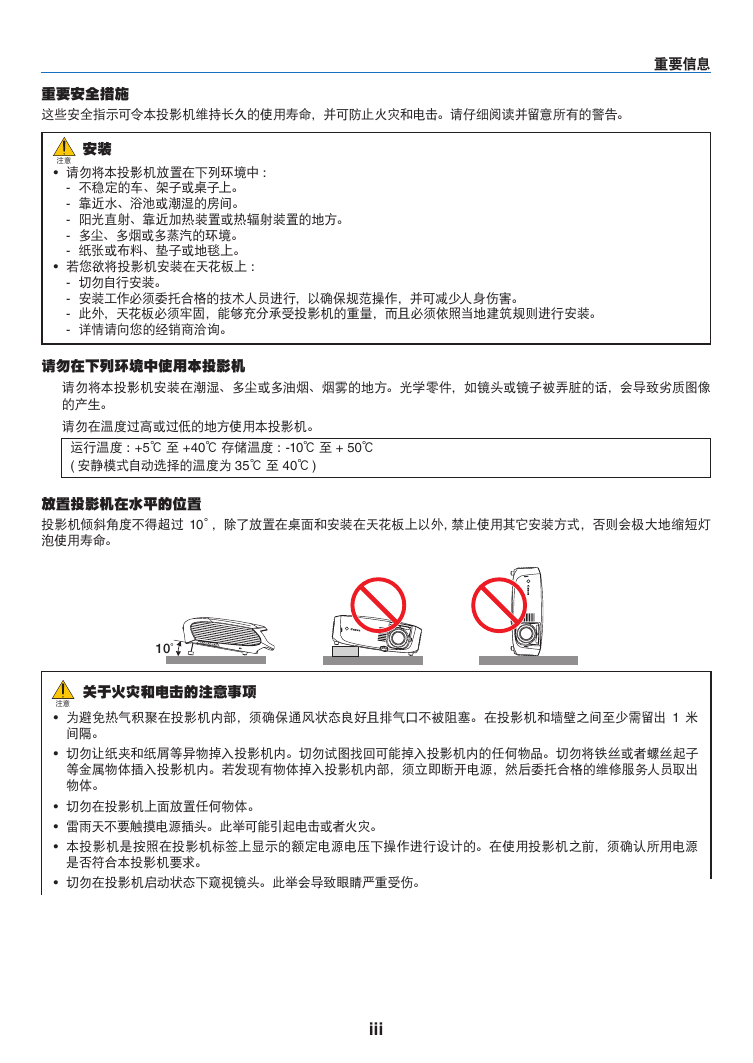

重要安全措施这些安全指示可令本投影机维持长久的使用寿命，并可防止火灾和电击。请仔细阅读并留意所有的警告。重要信息安装注意 • 请勿将本投影机放置在下列环境中： - 不稳定的车、架子或桌子上。 - 靠近水、浴池或潮湿的房间。 - 阳光直射、靠近加热装置或热辐射装置的地方。 - 多尘、多烟或多蒸汽的环境。 - 纸张或布料、垫子或地毯上。 • 若您欲将投影机安装在天花板上： - 切勿自行安装。 - 安装工作必须委托合格的技术人员进行，以确保规范操作，并可减少人身伤害。 - 此外，天花板必须牢固，能够充分承受投影机的重量，而且必须依照当地建筑规则进行安装。 - 详情请向您的经销商洽询。请勿在下列环境中使用本投影机请勿将本投影机安装在潮湿、多尘或多油烟、烟雾的地方。光学零件，如镜头或镜子被弄脏的话，会导致劣质图像的产生。请勿在温度过高或过低的地方使用本投影机。运行温度：+5℃ 至 +40℃ 存储温度：-10℃ 至 + 50℃ ( 安静模式自动选择的温度为 35℃ 至 40℃ ) 放置投影机在水平的位置投影机倾斜角度不得超过 10°，除了放置在桌面和安装在天花板上以外，禁止使用其它安装方式，否则会极大地缩短灯泡使用寿命。 10˚ 关于火灾和电击的注意事项注意 • 为避免热气积聚在投影机内部，须确保通风状态良好且排气口不被阻塞。在投影机和墙壁之间至少需留出 1 米间隔。 • 切勿让纸夹和纸屑等异物掉入投影机内。切勿试图找回可能掉入投影机内的任何物品。切勿将铁丝或者螺丝起子等金属物体插入投影机内。若发现有物体掉入投影机内部，须立即断开电源，然后委托合格的维修服务人员取出物体。 • 切勿在投影机上面放置任何物体。 • 雷雨天不要触摸电源插头。此举可能引起电击或者火灾。 • 本投影机是按照在投影机标签上显示的额定电源电压下操作进行设计的。在使用投影机之前，须确认所用电源是否符合本投影机要求。 • 切勿在投影机启动状态下窥视镜头。此举会导致眼睛严重受伤。 iii

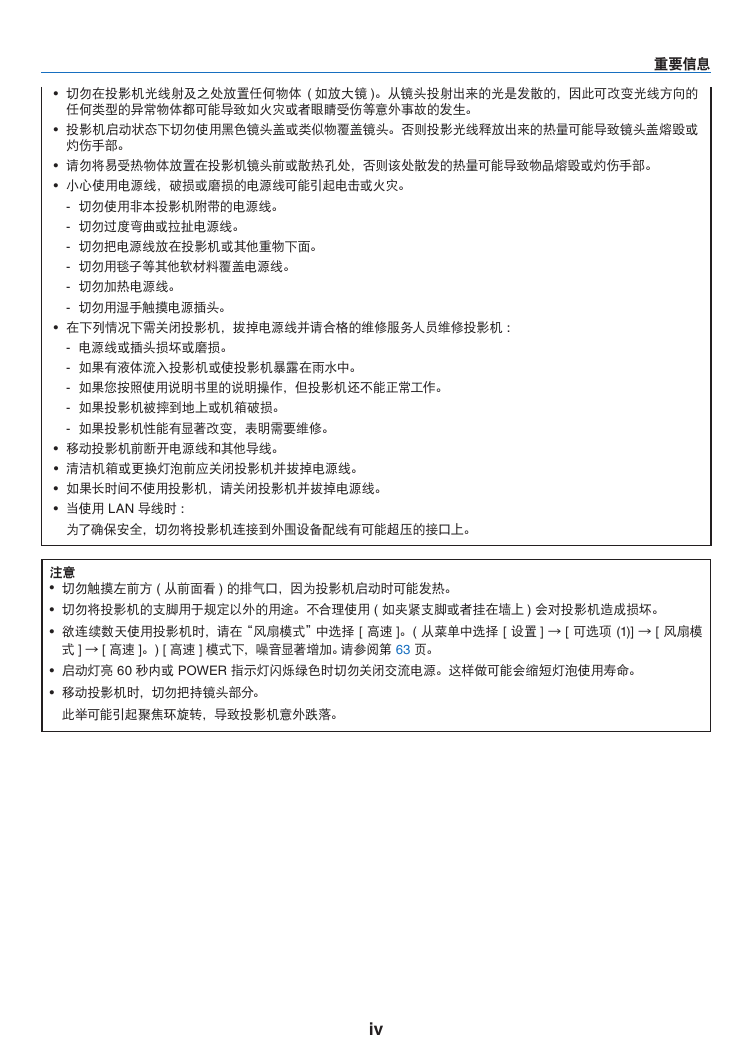

• 切勿在投影机光线射及之处放置任何物体 ( 如放大镜 )。从镜头投射出来的光是发散的，因此可改变光线方向的任何类型的异常物体都可能导致如火灾或者眼睛受伤等意外事故的发生。 • 投影机启动状态下切勿使用黑色镜头盖或类似物覆盖镜头。否则投影光线释放出来的热量可能导致镜头盖熔毁或灼伤手部。 • 请勿将易受热物体放置在投影机镜头前或散热孔处，否则该处散发的热量可能导致物品熔毁或灼伤手部。 • 小心使用电源线，破损或磨损的电源线可能引起电击或火灾。重要信息 - 切勿使用非本投影机附带的电源线。 - 切勿过度弯曲或拉扯电源线。 - 切勿把电源线放在投影机或其他重物下面。 - 切勿用毯子等其他软材料覆盖电源线。 - 切勿加热电源线。 - 切勿用湿手触摸电源插头。 • 在下列情况下需关闭投影机，拔掉电源线并请合格的维修服务人员维修投影机： - 电源线或插头损坏或磨损。 - 如果有液体流入投影机或使投影机暴露在雨水中。 - 如果您按照使用说明书里的说明操作，但投影机还不能正常工作。 - 如果投影机被摔到地上或机箱破损。 - 如果投影机性能有显著改变，表明需要维修。 • 移动投影机前断开电源线和其他导线。 • 清洁机箱或更换灯泡前应关闭投影机并拔掉电源线。 • 如果长时间不使用投影机，请关闭投影机并拔掉电源线。 • 当使用 LAN 导线时：为了确保安全，切勿将投影机连接到外围设备配线有可能超压的接口上。注意 • 切勿触摸左前方 ( 从前面看 ) 的排气口，因为投影机启动时可能发热。 • 切勿将投影机的支脚用于规定以外的用途。不合理使用 ( 如夹紧支脚或者挂在墙上 ) 会对投影机造成损坏。 • 欲连续数天使用投影机时，请在 “风扇模式” 中选择 [ 高速 ]。( 从菜单中选择 [ 设置 ] → [ 可选项 (1)] → [ 风扇模式 ] → [ 高速 ]。) [ 高速 ] 模式下，噪音显著增加。请参阅第 63 页。 • 启动灯亮 60 秒内或 POWER 指示灯闪烁绿色时切勿关闭交流电源。这样做可能会缩短灯泡使用寿命。 • 移动投影机时，切勿把持镜头部分。此举可能引起聚焦环旋转，导致投影机意外跌落。 iv

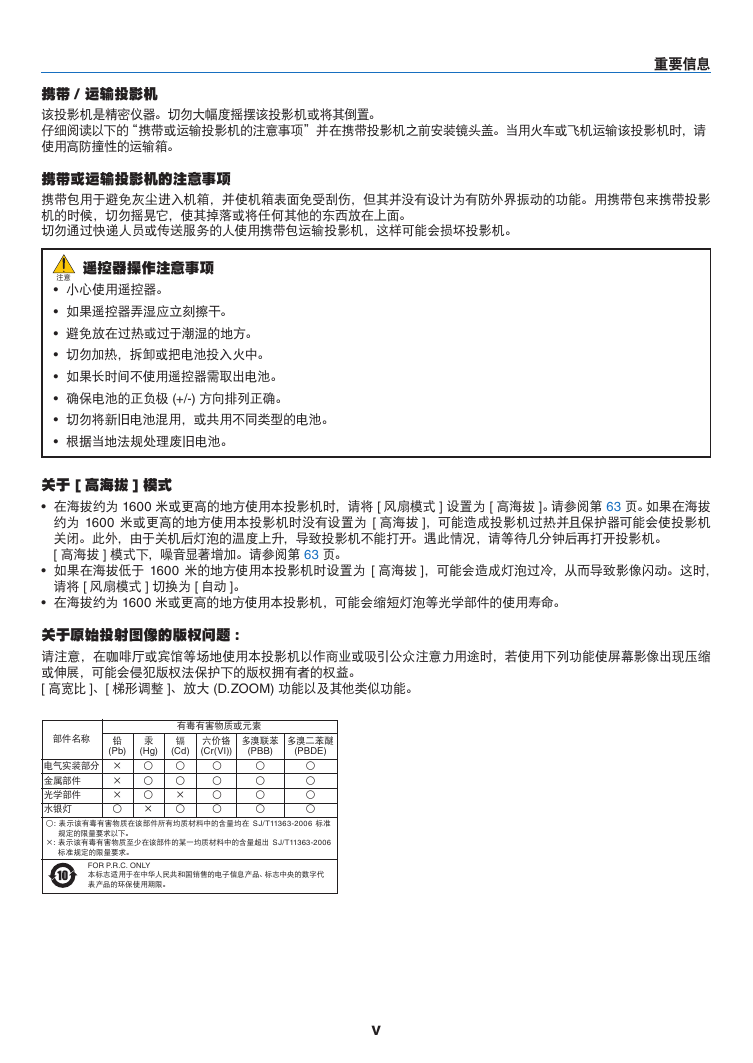

携带 / 运输投影机该投影机是精密仪器。切勿大幅度摇摆该投影机或将其倒置。仔细阅读以下的“携带或运输投影机的注意事项”并在携带投影机之前安装镜头盖。当用火车或飞机运输该投影机时，请使用高防撞性的运输箱。携带或运输投影机的注意事项携带包用于避免灰尘进入机箱，并使机箱表面免受刮伤，但其并没有设计为有防外界振动的功能。用携带包来携带投影机的时候，切勿摇晃它，使其掉落或将任何其他的东西放在上面。切勿通过快递人员或传送服务的人使用携带包运输投影机，这样可能会损坏投影机。重要信息遥控器操作注意事项注意 • 小心使用遥控器。 • 如果遥控器弄湿应立刻擦干。 • 避免放在过热或过于潮湿的地方。 • 切勿加热，拆卸或把电池投入火中。 • 如果长时间不使用遥控器需取出电池。 • 确保电池的正负极 (+/-) 方向排列正确。 • 切勿将新旧电池混用，或共用不同类型的电池。 • 根据当地法规处理废旧电池。关于 [ 高海拔 ] 模式 • 在海拔约为 1600 米或更高的地方使用本投影机时，请将 [ 风扇模式 ] 设置为 [ 高海拔 ]。请参阅第 63 页。如果在海拔约为 1600 米或更高的地方使用本投影机时没有设置为 [ 高海拔 ]，可能造成投影机过热并且保护器可能会使投影机关闭。此外，由于关机后灯泡的温度上升，导致投影机不能打开。遇此情况，请等待几分钟后再打开投影机。 [ 高海拔 ] 模式下，噪音显著增加。请参阅第 63 页。 • 如果在海拔低于 1600 米的地方使用本投影机时设置为 [ 高海拔 ]，可能会造成灯泡过冷，从而导致影像闪动。这时，请将 [ 风扇模式 ] 切换为 [ 自动 ]。 • 在海拔约为 1600 米或更高的地方使用本投影机，可能会缩短灯泡等光学部件的使用寿命。关于原始投射图像的版权问题：请注意，在咖啡厅或宾馆等场地使用本投影机以作商业或吸引公众注意力用途时，若使用下列功能使屏幕影像出现压缩或伸展，可能会侵犯版权法保护下的版权拥有者的权益。 [ 高宽比 ]、[ 梯形调整 ]、放大 (D.ZOOM) 功能以及其他类似功能。有毒有害物质或元素部件名称电气实装部分金属部件光学部件水银灯铅 (Pb) × × × ○ 汞 (Hg) ○ ○ ○ × 镉 (Cd) ○ ○ × ○ 六价铬 (Cr(VI)) 多溴联苯多溴二苯醚 (PBB) (PBDE) ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○：表示该有毒有害物质在该部件所有均质材料中的含量均在 S J/T11363-2006 标准规定的限量要求以下。 ×：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T11363-2006 标准规定的限量要求。 FOR P.R.C. ONLY 本标志适用于在中华人民共和国销售的电子信息产品、标志中央的数字代表产品的环保使用期限。 v

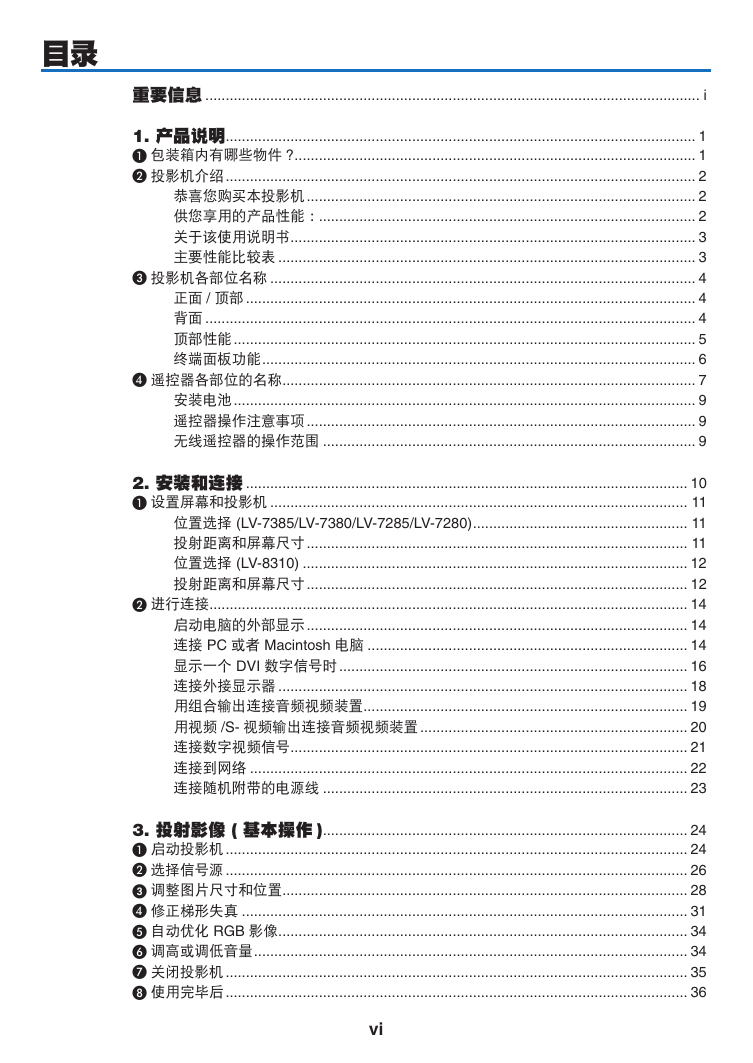

目录重要信息 .......................................................................................................................... i 1. 产品说明.................................................................................................................... 1 ❶ 包装箱内有哪些物件 ? ................................................................................................... 1 ❷ 投影机介绍 .................................................................................................................... 2 恭喜您购买本投影机 ................................................................................................ 2 供您享用的产品性能： ............................................................................................. 2 关于该使用说明书 .................................................................................................... 3 主要性能比较表 ....................................................................................................... 3 ❸ 投影机各部位名称 ......................................................................................................... 4 正面 / 顶部 ............................................................................................................... 4 背面 ......................................................................................................................... 4 顶部性能 .................................................................................................................. 5 终端面板功能 ........................................................................................................... 6 ❹ 遥控器各部位的名称 ...................................................................................................... 7 安装电池 .................................................................................................................. 9 遥控器操作注意事项 ................................................................................................ 9 无线遥控器的操作范围 ............................................................................................ 9 2. 安装和连接 ............................................................................................................. 10 ❶ 设置屏幕和投影机 ....................................................................................................... 11 位置选择 (LV-7385/LV-7380/LV-7285/LV-7280) ..................................................... 11 投射距离和屏幕尺寸 .............................................................................................. 11 位置选择 (LV-8310) ............................................................................................... 12 投射距离和屏幕尺寸 .............................................................................................. 12 ❷ 进行连接 ...................................................................................................................... 14 启动电脑的外部显示 .............................................................................................. 14 连接 PC 或者 Macintosh 电脑 ............................................................................... 14 显示一个 DVI 数字信号时 ...................................................................................... 16 连接外接显示器 ..................................................................................................... 18 用组合输出连接音频视频装置 ................................................................................ 19 用视频 /S- 视频输出连接音频视频装置 .................................................................. 20 连接数字视频信号 .................................................................................................. 21 连接到网络 ............................................................................................................ 22 连接随机附带的电源线 .......................................................................................... 23 3. 投射影像 ( 基本操作 ) .......................................................................................... 24 ❶ 启动投影机 .................................................................................................................. 24 ❷ 选择信号源 .................................................................................................................. 26  调整图片尺寸和位置 .................................................................................................... 28 ❹ 修正梯形失真 .............................................................................................................. 31 ❺ 自动优化 RGB 影像 ..................................................................................................... 34 ❻ 调高或调低音量 ........................................................................................................... 34 ❼ 关闭投影机 .................................................................................................................. 35 ❽ 使用完毕后 .................................................................................................................. 36 vi

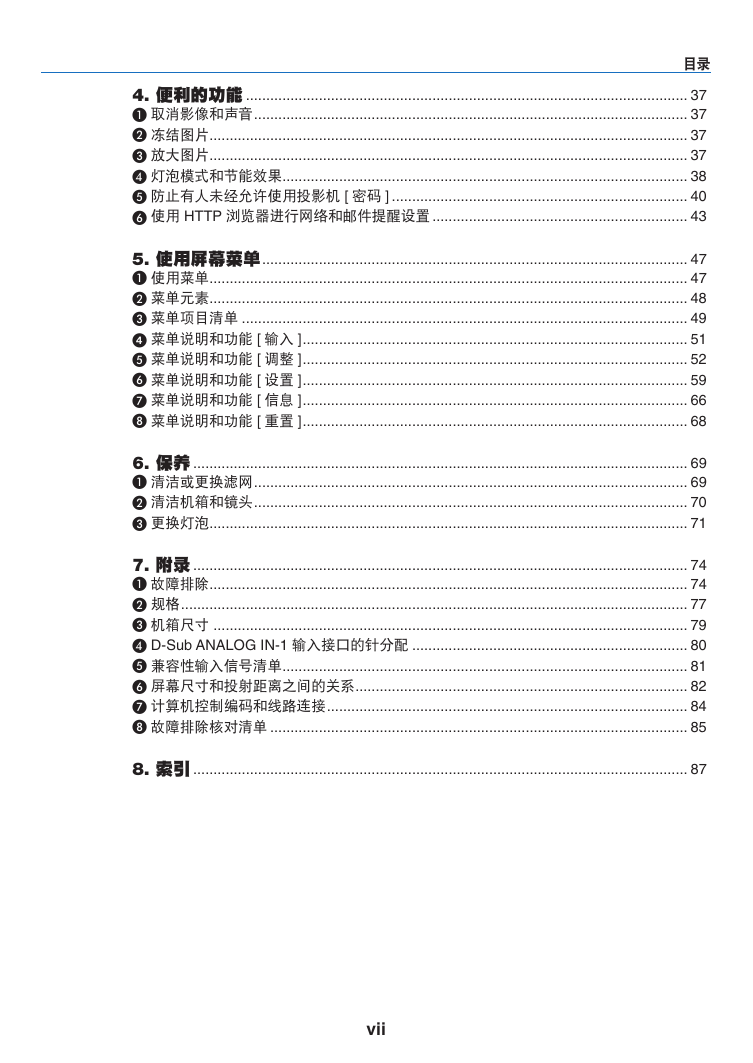

目录 4. 便利的功能 ............................................................................................................. 37 ❶ 取消影像和声音 ........................................................................................................... 37 ❷ 冻结图片 ...................................................................................................................... 37 ❸ 放大图片 ...................................................................................................................... 37  灯泡模式和节能效果 .................................................................................................... 38  防止有人未经允许使用投影机 [ 密码 ] ......................................................................... 40  使用 HTTP 浏览器进行网络和邮件提醒设置 ............................................................... 43 5. 使用屏幕菜单 ......................................................................................................... 47 ❶ 使用菜单 ...................................................................................................................... 47 ❷ 菜单元素 ...................................................................................................................... 48 ❸ 菜单项目清单 .............................................................................................................. 49 4 菜单说明和功能 [ 输入 ] ............................................................................................... 51 ❺ 菜单说明和功能 [ 调整 ] ............................................................................................... 52 ❻ 菜单说明和功能 [ 设置 ] ............................................................................................... 59 ❼ 菜单说明和功能 [ 信息 ] ............................................................................................... 66 ❽ 菜单说明和功能 [ 重置 ] ............................................................................................... 68 6. 保养 .......................................................................................................................... 69 ❶ 清洁或更换滤网 ........................................................................................................... 69 ❷ 清洁机箱和镜头 ........................................................................................................... 70  更换灯泡 ...................................................................................................................... 71 7. 附录 .......................................................................................................................... 74 ❶ 故障排除 ...................................................................................................................... 74 ❷ 规格 ............................................................................................................................. 77 ❸ 机箱尺寸 ..................................................................................................................... 79 ❹ D-Sub ANALOG IN-1 输入接口的针分配 .................................................................... 80 ❺ 兼容性输入信号清单 .................................................................................................... 81 ❻ 屏幕尺寸和投射距离之间的关系 .................................................................................. 82 ❼ 计算机控制编码和线路连接 ......................................................................................... 84 ❽ 故障排除核对清单 ....................................................................................................... 85 8. 索引 .......................................................................................................................... 87 vii
