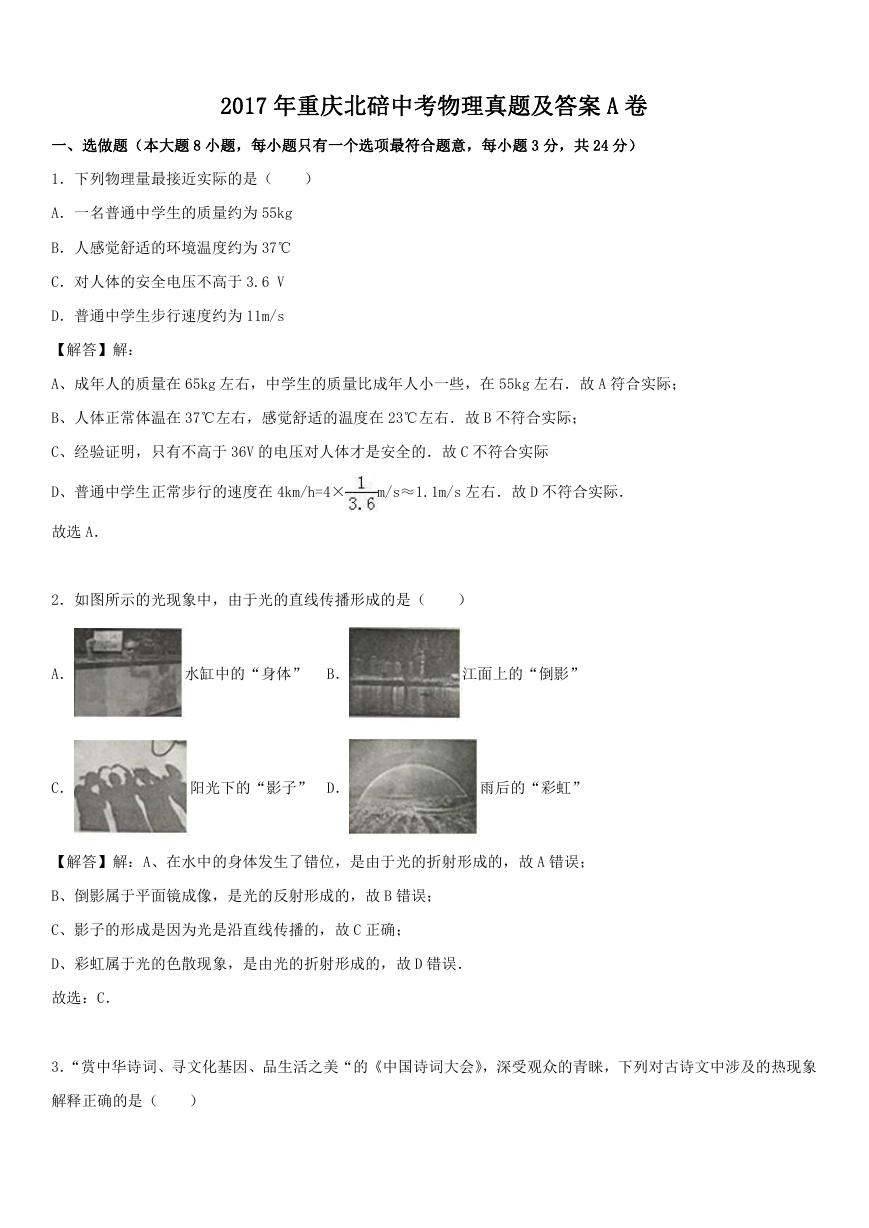

2017 年重庆北碚中考物理真题及答案 A 卷
一、选做题(本大题 8 小题,每小题只有一个选项最符合题意,每小题 3 分,共 24 分)
1.下列物理量最接近实际的是(
)
A.一名普通中学生的质量约为 55kg
B.人感觉舒适的环境温度约为 37℃
C.对人体的安全电压不高于 3.6 V
D.普通中学生步行速度约为 11m/s
【解答】解:
A、成年人的质量在 65kg 左右,中学生的质量比成年人小一些,在 55kg 左右.故 A 符合实际;
B、人体正常体温在 37℃左右,感觉舒适的温度在 23℃左右.故 B 不符合实际;
C、经验证明,只有不高于 36V 的电压对人体才是安全的.故 C 不符合实际
D、普通中学生正常步行的速度在 4km/h=4×
m/s≈1.1m/s 左右.故 D 不符合实际.
故选 A.
2.如图所示的光现象中,由于光的直线传播形成的是(
)
A.
水缸中的“身体” B.
江面上的“倒影”
C.
阳光下的“影子” D.
雨后的“彩虹”
【解答】解:A、在水中的身体发生了错位,是由于光的折射形成的,故 A 错误;
B、倒影属于平面镜成像,是光的反射形成的,故 B 错误;
C、影子的形成是因为光是沿直线传播的,故 C 正确;
D、彩虹属于光的色散现象,是由光的折射形成的,故 D 错误.
故选:C.

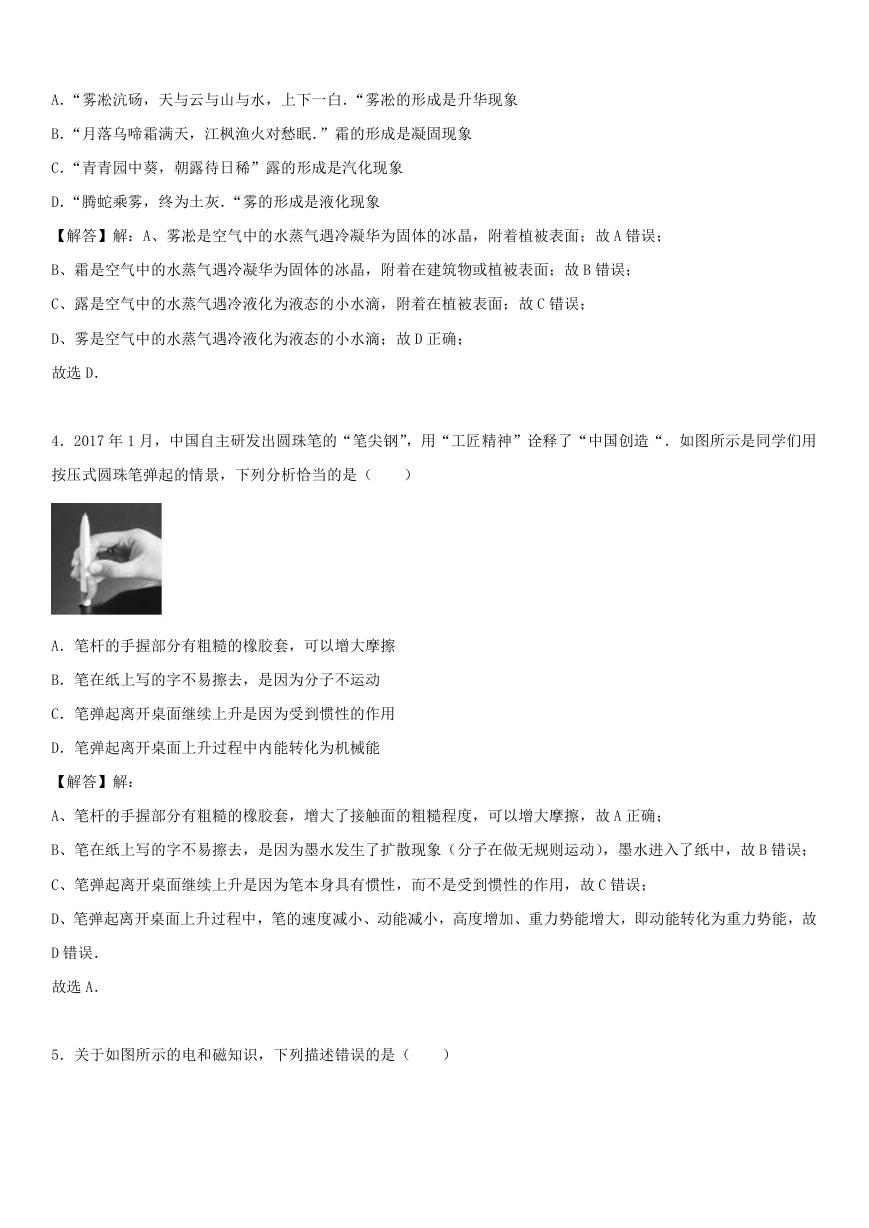

3.“赏中华诗词、寻文化基因、品生活之美“的《中国诗词大会》,深受观众的青睐,下列对古诗文中涉及的热现象
解释正确的是(
)
A.“雾凇沆砀,天与云与山与水,上下一白.“雾凇的形成是升华现象
B.“月落乌啼霜满天,江枫渔火对愁眠.”霜的形成是凝固现象
C.“青青园中葵,朝露待日稀”露的形成是汽化现象
D.“腾蛇乘雾,终为土灰.“雾的形成是液化现象
【解答】解:A、雾凇是空气中的水蒸气遇冷凝华为固体的冰晶,附着植被表面;故 A 错误;
B、霜是空气中的水蒸气遇冷凝华为固体的冰晶,附着在建筑物或植被表面;故 B 错误;
C、露是空气中的水蒸气遇冷液化为液态的小水滴,附着在植被表面;故 C 错误;
D、雾是空气中的水蒸气遇冷液化为液态的小水滴;故 D 正确;
故选 D.
4.2017 年 1 月,中国自主研发出圆珠笔的“笔尖钢”,用“工匠精神”诠释了“中国创造“.如图所示是同学们用
按压式圆珠笔弹起的情景,下列分析恰当的是(
)
A.笔杆的手握部分有粗糙的橡胶套,可以增大摩擦
B.笔在纸上写的字不易擦去,是因为分子不运动
C.笔弹起离开桌面继续上升是因为受到惯性的作用
D.笔弹起离开桌面上升过程中内能转化为机械能
【解答】解:
A、笔杆的手握部分有粗糙的橡胶套,增大了接触面的粗糙程度,可以增大摩擦,故 A 正确;
B、笔在纸上写的字不易擦去,是因为墨水发生了扩散现象(分子在做无规则运动),墨水进入了纸中,故 B 错误;
C、笔弹起离开桌面继续上升是因为笔本身具有惯性,而不是受到惯性的作用,故 C 错误;
D、笔弹起离开桌面上升过程中,笔的速度减小、动能减小,高度增加、重力势能增大,即动能转化为重力势能,故
D 错误.
故选 A.

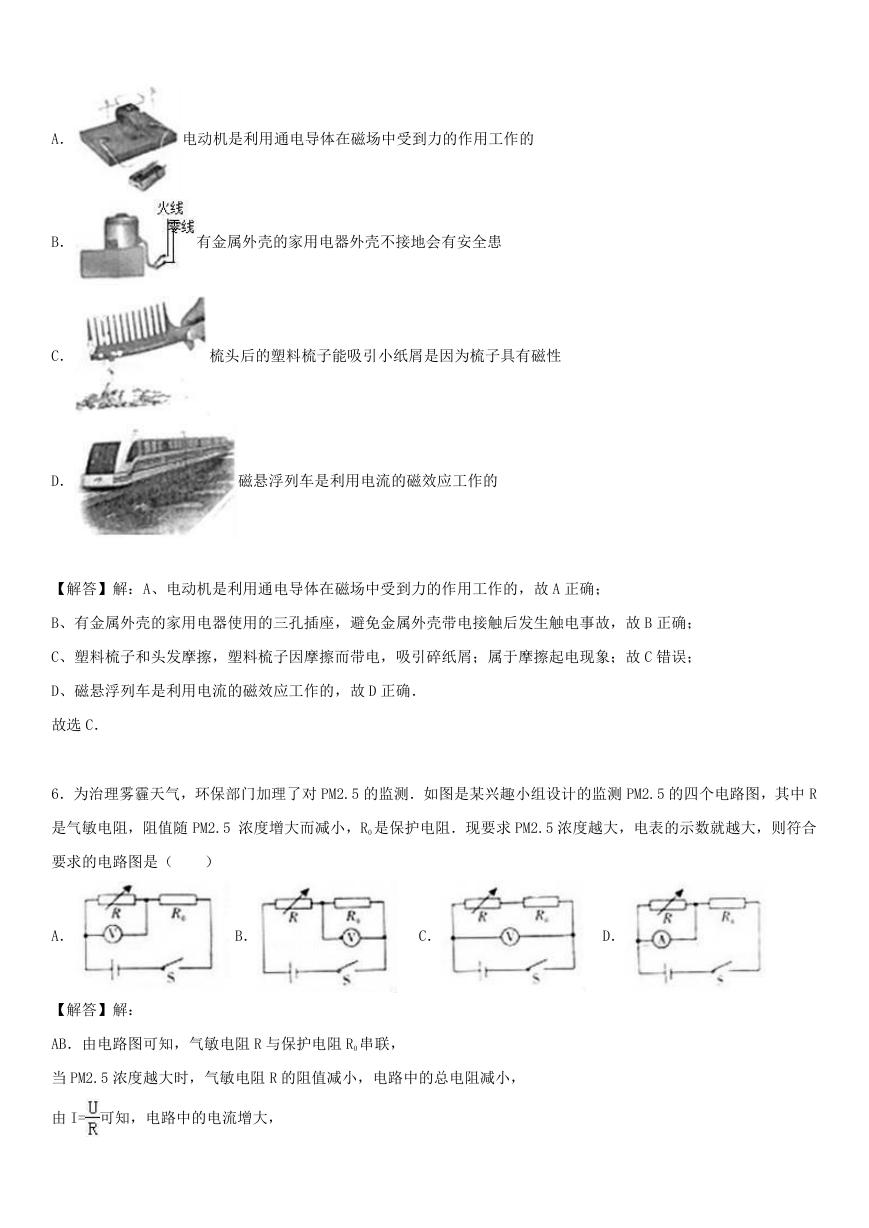

5.关于如图所示的电和磁知识,下列描述错误的是(
)
A.
电动机是利用通电导体在磁场中受到力的作用工作的
B.
有金属外壳的家用电器外壳不接地会有安全患
C.
梳头后的塑料梳子能吸引小纸屑是因为梳子具有磁性
D.
磁悬浮列车是利用电流的磁效应工作的
【解答】解:A、电动机是利用通电导体在磁场中受到力的作用工作的,故 A 正确;
B、有金属外壳的家用电器使用的三孔插座,避免金属外壳带电接触后发生触电事故,故 B 正确;
C、塑料梳子和头发摩擦,塑料梳子因摩擦而带电,吸引碎纸屑;属于摩擦起电现象;故 C 错误;
D、磁悬浮列车是利用电流的磁效应工作的,故 D 正确.
故选 C.
6.为治理雾霾天气,环保部门加理了对 PM2.5 的监测.如图是某兴趣小组设计的监测 PM2.5 的四个电路图,其中 R
是气敏电阻,阻值随 PM2.5 浓度增大而减小,R0 是保护电阻.现要求 PM2.5 浓度越大,电表的示数就越大,则符合
要求的电路图是(
)
A.
B.
C.
D.
【解答】解:
AB.由电路图可知,气敏电阻 R 与保护电阻 R0 串联,
当 PM2.5 浓度越大时,气敏电阻 R 的阻值减小,电路中的总电阻减小,
由 I= 可知,电路中的电流增大,
由 U=IR 可知,R0 两端的电压增大,
因串联电路中总电压等于各分电压之和,
所以,R 两端的电压减小,
即 A 中电压表的示数减小,B 中电压表的示数增大,故 A 不符合题意、B 符合题意;
C.由电路图可知,气敏电阻 R 与保护电阻 R0 串联,电压表测电的电压,
因电的电压不变,所以 PM2.5 浓度变化时电压表的示数不变,故 C 不符合题意;
D.由电路图可知,气敏电阻 R 与电流表并联,电路为 R0 的简单电路,则 PM2.5 浓度变化时电流表的示数不变,故 D
不符合题意.
故选 B.

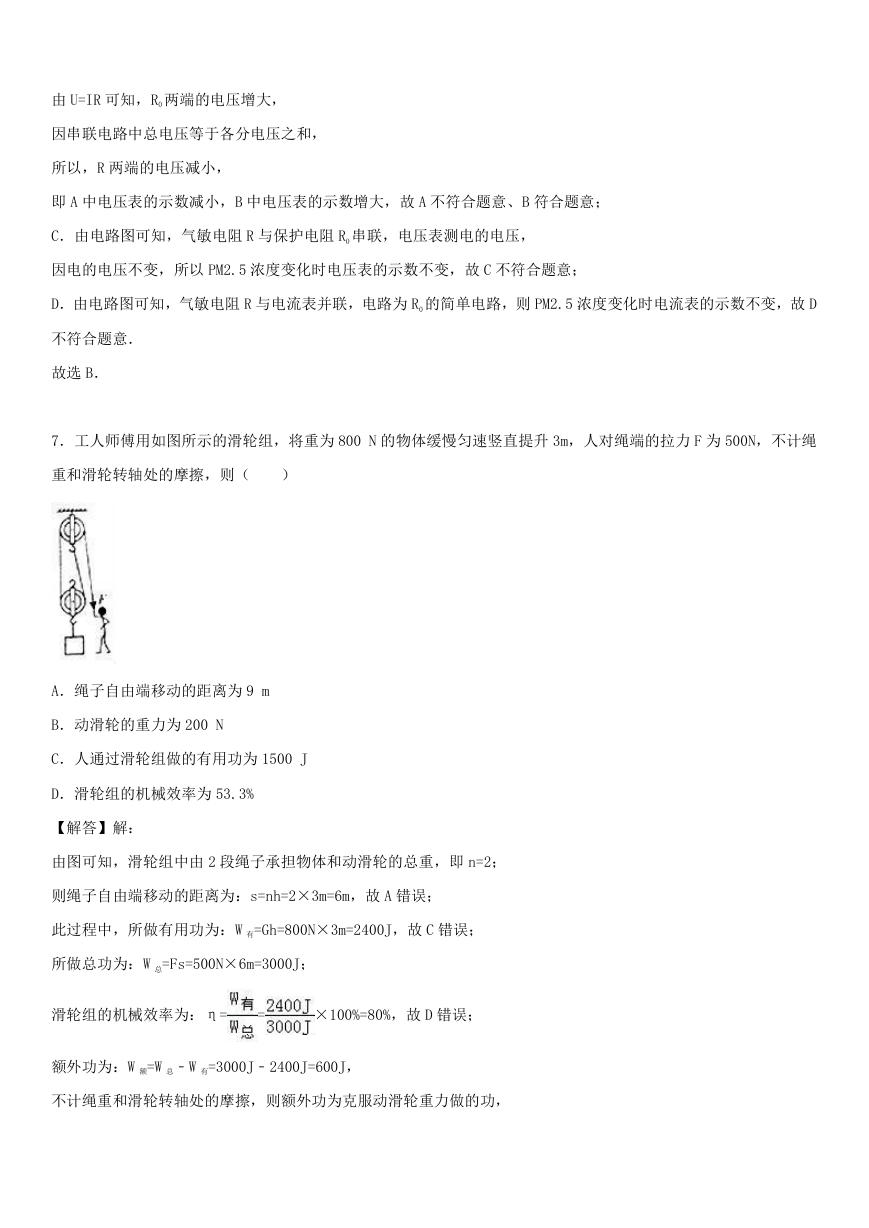

7.工人师傅用如图所示的滑轮组,将重为 800 N 的物体缓慢匀速竖直提升 3m,人对绳端的拉力 F 为 500N,不计绳
重和滑轮转轴处的摩擦,则(
)
A.绳子自由端移动的距离为 9 m
B.动滑轮的重力为 200 N
C.人通过滑轮组做的有用功为 1500 J
D.滑轮组的机械效率为 53.3%
【解答】解:
由图可知,滑轮组中由 2 段绳子承担物体和动滑轮的总重,即 n=2;
则绳子自由端移动的距离为:s=nh=2×3m=6m,故 A 错误;
此过程中,所做有用功为:W 有=Gh=800N×3m=2400J,故 C 错误;
所做总功为:W 总=Fs=500N×6m=3000J;
滑轮组的机械效率为:η=
=
×100%=80%,故 D 错误;
额外功为:W 额=W 总﹣W 有=3000J﹣2400J=600J,
不计绳重和滑轮转轴处的摩擦,则额外功为克服动滑轮重力做的功,
由 W 额=G 动 h 可得,动滑轮的重力:G 动=
=
=200N,故 B 正确;
故选 B.

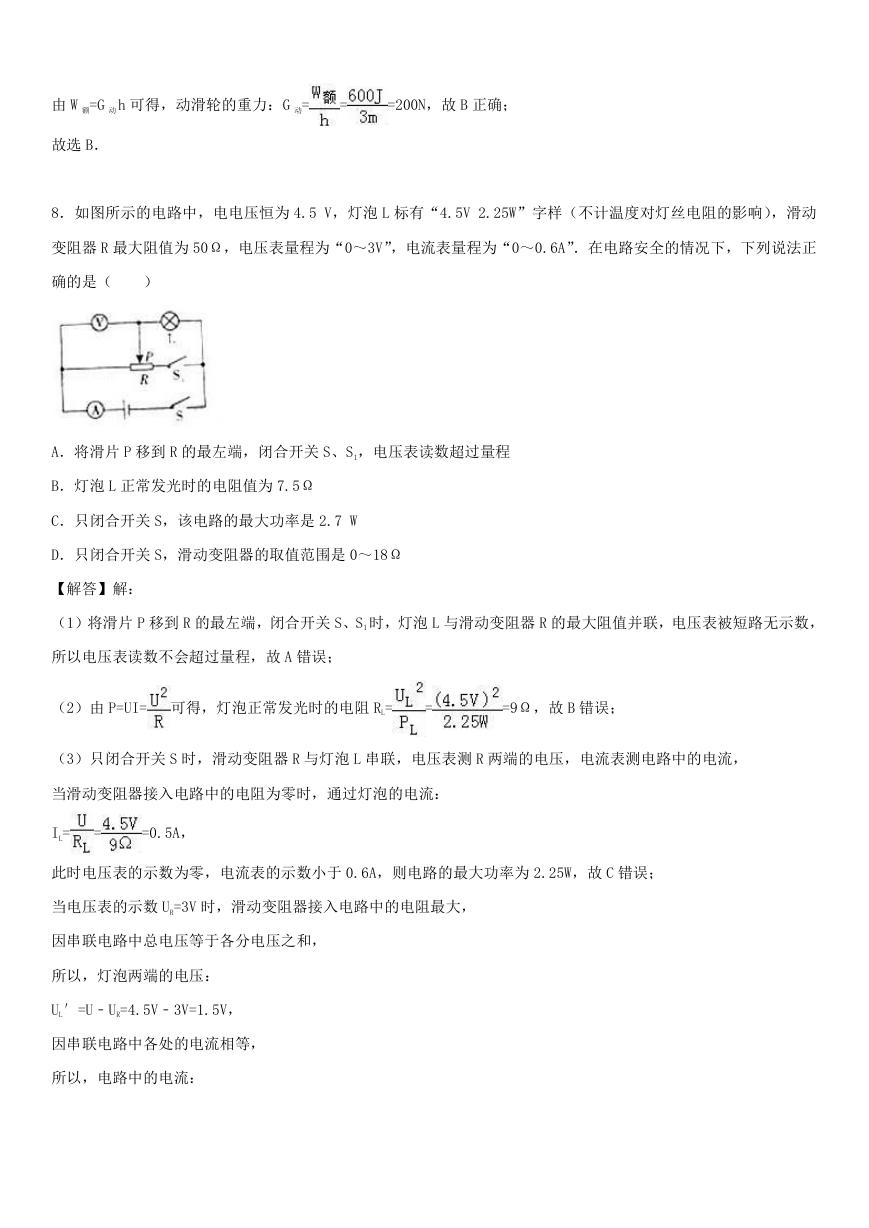

8.如图所示的电路中,电电压恒为 4.5 V,灯泡 L 标有“4.5V 2.25W”字样(不计温度对灯丝电阻的影响),滑动
变阻器 R 最大阻值为 50Ω,电压表量程为“0~3V”,电流表量程为“0~0.6A”.在电路安全的情况下,下列说法正
确的是(
)
A.将滑片 P 移到 R 的最左端,闭合开关 S、S1,电压表读数超过量程
B.灯泡 L 正常发光时的电阻值为 7.5Ω
C.只闭合开关 S,该电路的最大功率是 2.7 W
D.只闭合开关 S,滑动变阻器的取值范围是 0~18Ω
【解答】解:
(1)将滑片 P 移到 R 的最左端,闭合开关 S、S1 时,灯泡 L 与滑动变阻器 R 的最大阻值并联,电压表被短路无示数,
所以电压表读数不会超过量程,故 A 错误;
(2)由 P=UI= 可得,灯泡正常发光时的电阻 RL=
=
=9Ω,故 B 错误;
(3)只闭合开关 S 时,滑动变阻器 R 与灯泡 L 串联,电压表测 R 两端的电压,电流表测电路中的电流,
当滑动变阻器接入电路中的电阻为零时,通过灯泡的电流:
IL=
=
=0.5A,
此时电压表的示数为零,电流表的示数小于 0.6A,则电路的最大功率为 2.25W,故 C 错误;
当电压表的示数 UR=3V 时,滑动变阻器接入电路中的电阻最大,
因串联电路中总电压等于各分电压之和,
所以,灯泡两端的电压:
UL′=U﹣UR=4.5V﹣3V=1.5V,
因串联电路中各处的电流相等,
所以,电路中的电流:
I=
= ,即
= ,
解得:R=18Ω,
所以,滑动变阻器的取值范围是 0~18Ω,故 D 正确.
故选 D.
二、填空作图题(本题共 7 小题,第 14 小题作图 2 分,其余每空 1 分,共 12 分)
9.英国物理学家 法拉第 经过 10 年的不懈探索,终于在 1831 年发现了电磁感应现象,由此发明了 发电机 (选
填“电动机”或“发电机”),开创了电气化时代的新纪元.
【解答】解:
根据法拉第发现的电磁感应现象,人们发明了发电机,为人类大规模获得电能提供了可能.
故答案为:法拉第;发电机.
10.世界卫生组织倡导大家饮用烧开后的水.用天然气灶烧水的过程是通过 热传递 (选填“做功”或“热传递”)
的方法改变水的内能,在标准大气压下,将 5kg 初温为 20℃的水烧开,需要吸收热量 1.68×106
J.[水的比热容
c 水=4.2×103J/(kg•℃)].
【解答】解:
(1)用天然气灶烧水的过程中,水从火焰中吸收热量,温度升高,是通过热传递的方式增加水的内能;
(2)水吸收的热量:
Q 吸=cm△t=4.2×103J/(kg•℃)×5kg×=1.68×106J.
故答案为:热传递;1.68×106.
11.如图所示电路中,电电压恒为 6V,R1=30Ω,只闭合开关 S 时,电流表示数为 0.2 A;同时闭合开关 S、S1,
电流表示数为 0.5 A,则通电 1 分钟电阻 R2 产生的热量为 108 J.
【解答】解:
(1)由电路图可知,只闭合开关 S 时,电路为 R1 的简单电路,
则通过电阻 R1 的电流(即电流表示数):
I1= ═
=0.2A;
(2)同时闭合开关 S1、S2 时,R1 与 R2 并联,电流表测干路电流;
因并联电路中干路电流等于各支路电流之和,
所以,通过 R2 的电流:
I2=I﹣I1=0.5A﹣0.2A=0.3A,
通电 1min 电阻 R2 产生的热量:
Q2=W2=UI2t=6V×0.3A×60s=108J.
故答案为:0.2;108.

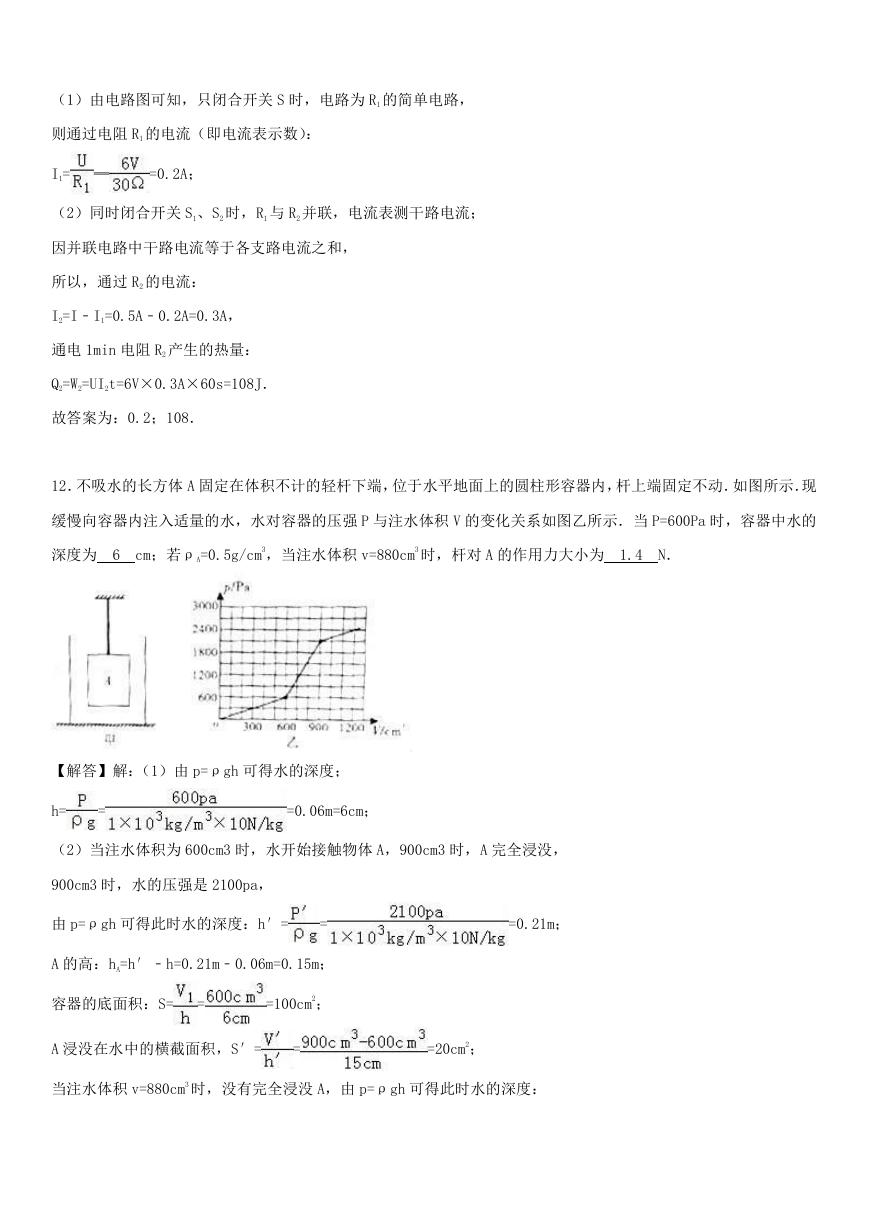

12.不吸水的长方体 A 固定在体积不计的轻杆下端,位于水平地面上的圆柱形容器内,杆上端固定不动.如图所示.现
缓慢向容器内注入适量的水,水对容器的压强 P 与注水体积 V 的变化关系如图乙所示.当 P=600Pa 时,容器中水的
深度为 6
cm;若ρA=0.5g/cm3,当注水体积 v=880cm3 时,杆对 A 的作用力大小为 1.4
N.
【解答】解:(1)由 p=ρgh 可得水的深度;
h=
=
=0.06m=6cm;
(2)当注水体积为 600cm3 时,水开始接触物体 A,900cm3 时,A 完全浸没,
900cm3 时,水的压强是 2100pa,
由 p=ρgh 可得此时水的深度:h′=
=
=0.21m;
A 的高:hA=h′﹣h=0.21m﹣0.06m=0.15m;
容器的底面积:S=
=
=100cm2;
A 浸没在水中的横截面积,S′=
=
=20cm2;
当注水体积 v=880cm3 时,没有完全浸没 A,由 p=ρgh 可得此时水的深度:
h″=
=
=14cm,
此时物体 A 收到的浮力:F 浮=ρ液 gV 排=ρ液 gS′h″=1×103kg/m3×10N/kg×280×10﹣6m3=2.8N;
已知ρA=0.5g/cm3,小于水的密度,同体积 A 的浮力大于重力,
杆对 A 的作用力大小为 F=F 浮﹣G=F 浮﹣ρAV 排 g=2.8N﹣0.5×103kg/m3×10N/kg×280×10﹣6m3=1.4N.
故答案为:(1)6;(2)1.4.

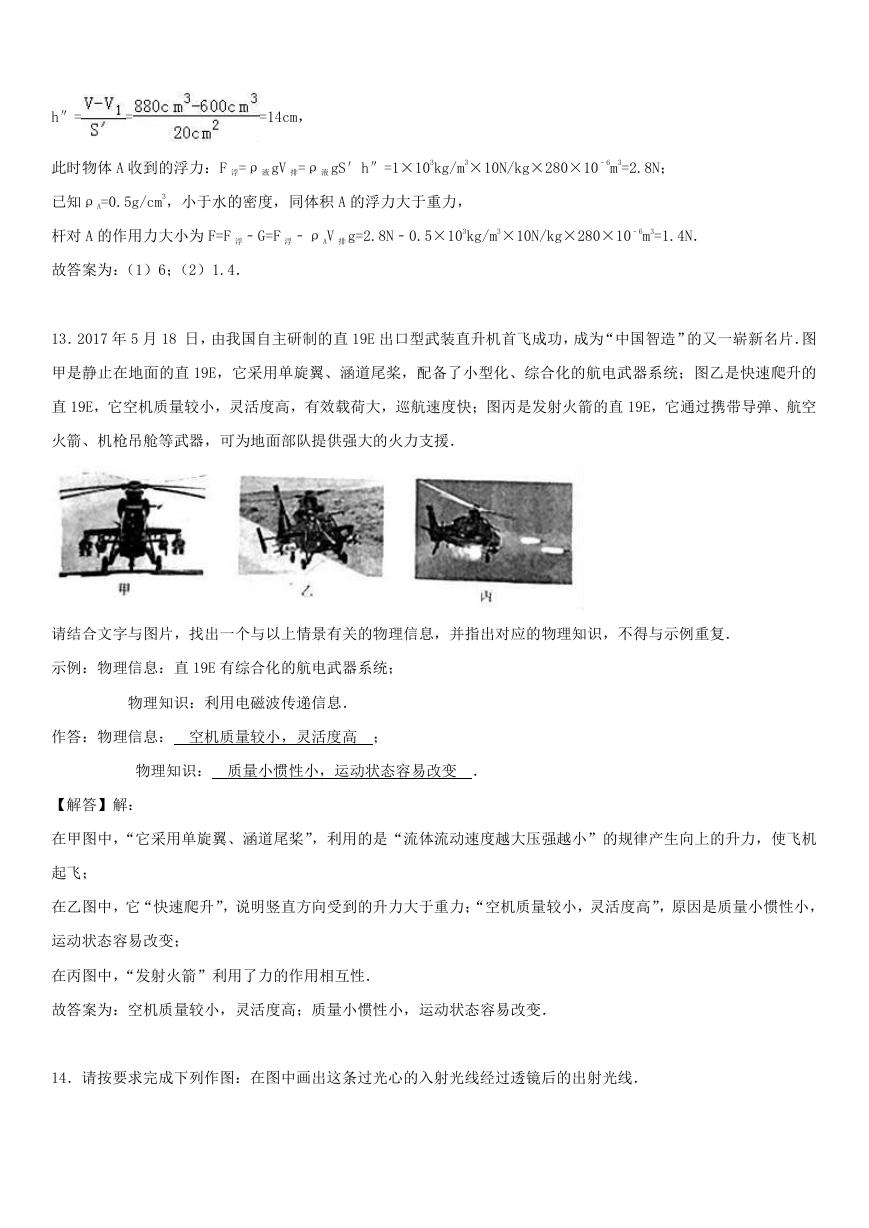

13.2017 年 5 月 18 日,由我国自主研制的直 19E 出口型武装直升机首飞成功,成为“中国智造”的又一崭新名片.图
甲是静止在地面的直 19E,它采用单旋翼、涵道尾桨,配备了小型化、综合化的航电武器系统;图乙是快速爬升的
直 19E,它空机质量较小,灵活度高,有效载荷大,巡航速度快;图丙是发射火箭的直 19E,它通过携带导弹、航空
火箭、机枪吊舱等武器,可为地面部队提供强大的火力支援.
请结合文字与图片,找出一个与以上情景有关的物理信息,并指出对应的物理知识,不得与示例重复.
示例:物理信息:直 19E 有综合化的航电武器系统;
物理知识:利用电磁波传递信息.
作答:物理信息: 空机质量较小,灵活度高 ;
物理知识: 质量小惯性小,运动状态容易改变 .
【解答】解:
在甲图中,“它采用单旋翼、涵道尾桨”,利用的是“流体流动速度越大压强越小”的规律产生向上的升力,使飞机
起飞;
在乙图中,它“快速爬升”,说明竖直方向受到的升力大于重力;“空机质量较小,灵活度高”,原因是质量小惯性小,
运动状态容易改变;
在丙图中,“发射火箭”利用了力的作用相互性.
故答案为:空机质量较小,灵活度高;质量小惯性小,运动状态容易改变.
14.请按要求完成下列作图:在图中画出这条过光心的入射光线经过透镜后的出射光线.
