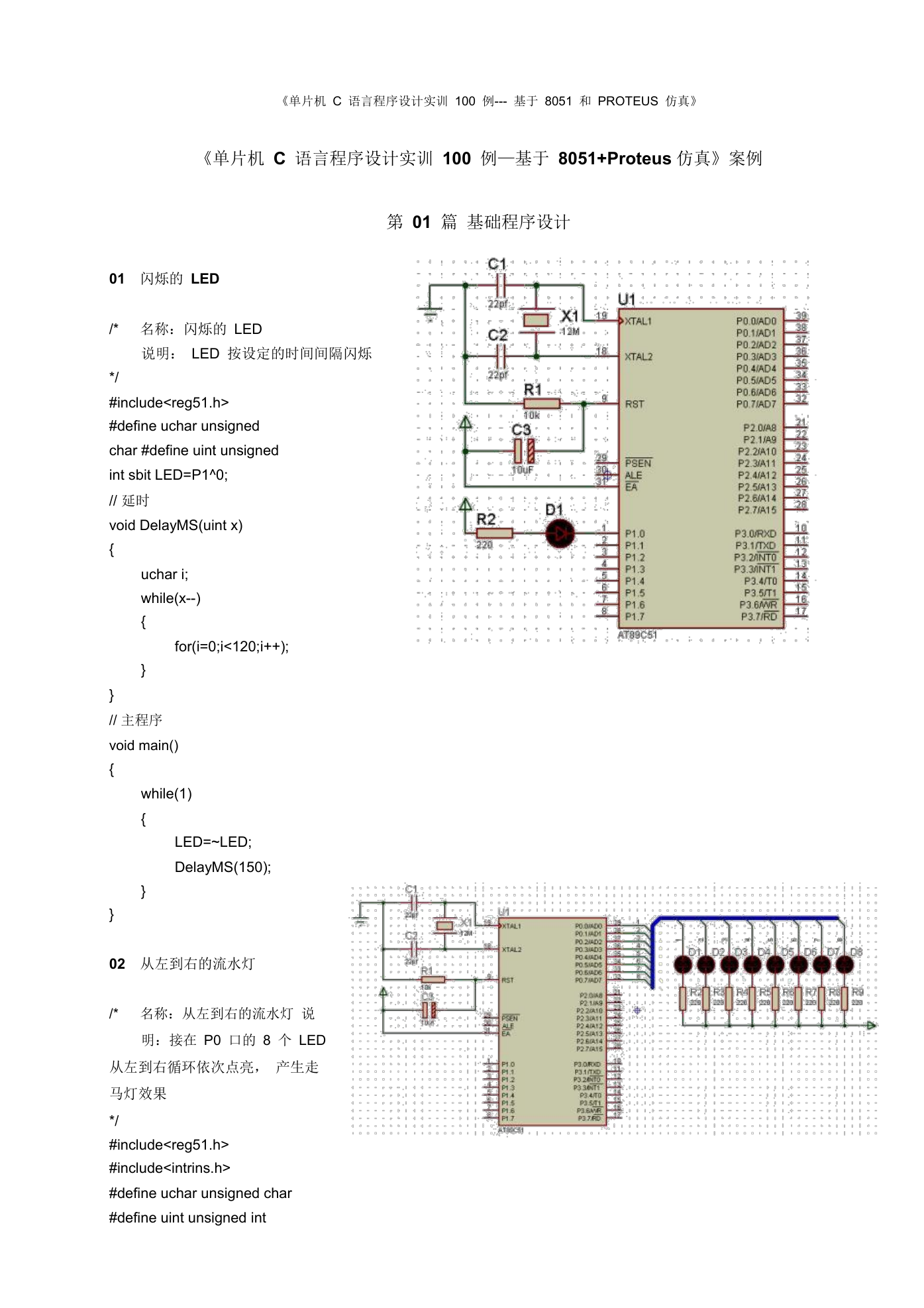

《单片机 C 语言程序设计实训 100 例--- 基于 8051 和 PROTEUS 仿真》《单片机 C 语言程序设计实训 100 例—基于 8051+Proteus 仿真》案例第 01 篇基础程序设计 01 闪烁的 LED /* 名称：闪烁的 LED 说明： LED 按设定的时间间隔闪烁 */ #include #define uchar unsigned char #define uint unsigned int sbit LED=P1^0; // 延时 void DelayMS(uint x) { uchar i; while(x--) { for(i=0;i<120;i++); } } // 主程序 void main() { while(1) { LED=~LED; DelayMS(150); } } 02 从左到右的流水灯 /* 名称：从左到右的流水灯说明：接在 P0 口的 8 个 LED 从左到右循环依次点亮，产生走马灯效果 */ #include #include #define uchar unsigned char #define uint unsigned int

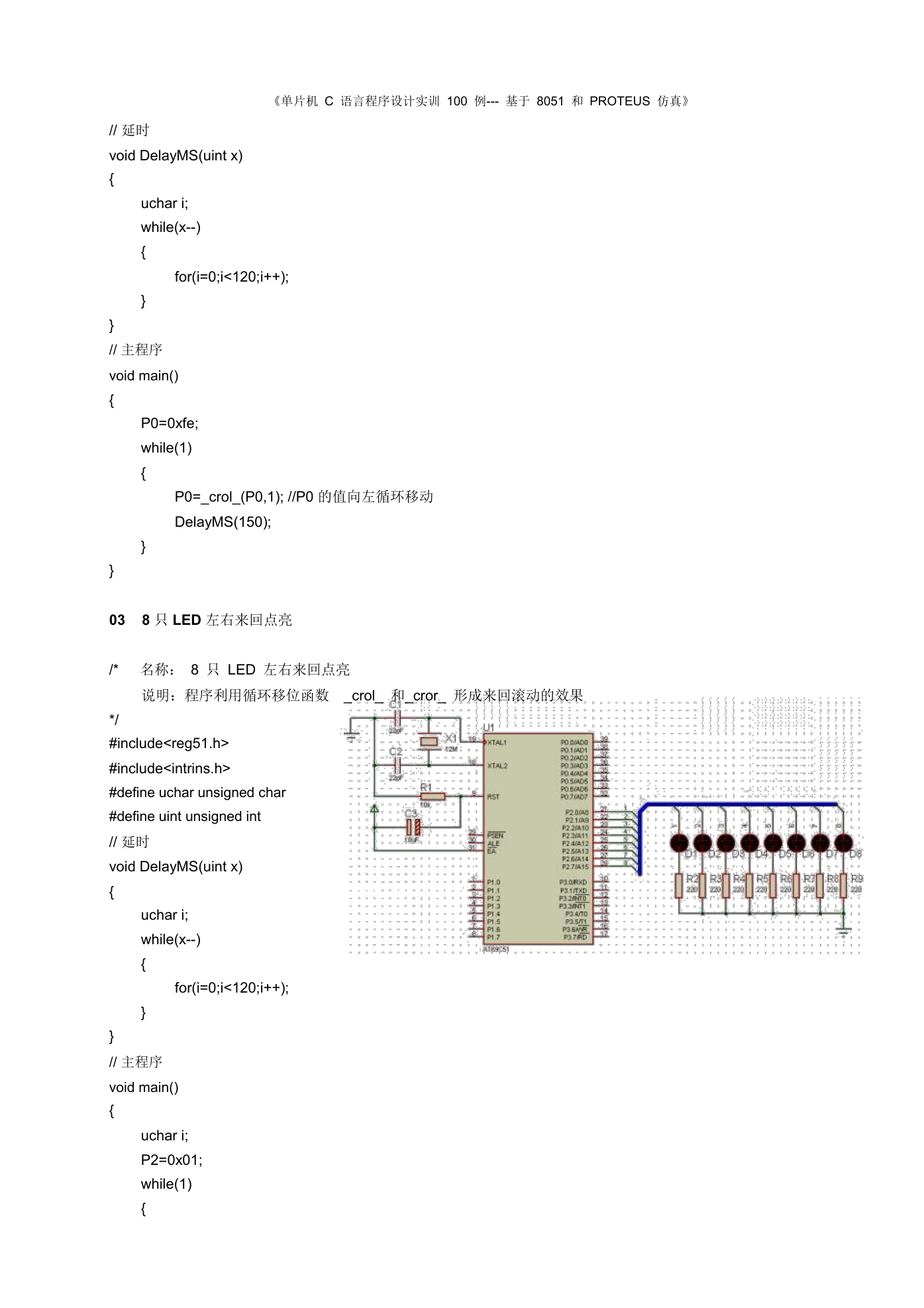

《单片机 C 语言程序设计实训 100 例--- 基于 8051 和 PROTEUS 仿真》 // 延时 void DelayMS(uint x) { uchar i; while(x--) { for(i=0;i<120;i++); } } // 主程序 void main() { P0=0xfe; while(1) { P0=_crol_(P0,1); //P0 的值向左循环移动 DelayMS(150); } } 03 8 只 LED 左右来回点亮 /* 名称： 8 只 LED 左右来回点亮说明：程序利用循环移位函数 _crol_ 和_cror_ 形成来回滚动的效果 */ #include #include #define uchar unsigned char #define uint unsigned int // 延时 void DelayMS(uint x) { uchar i; while(x--) { for(i=0;i<120;i++); } } // 主程序 void main() { uchar i; P2=0x01; while(1) {

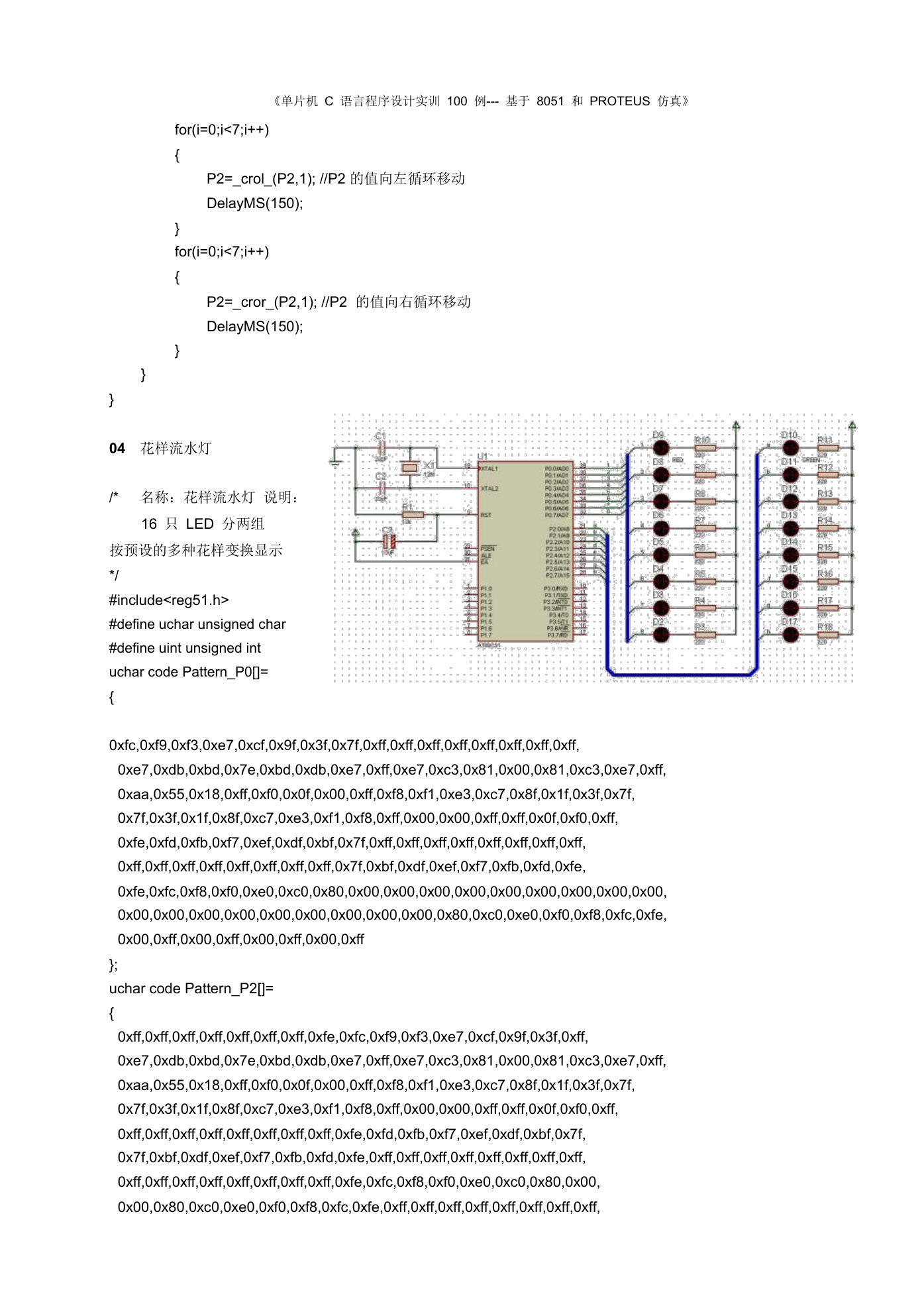

《单片机 C 语言程序设计实训 100 例--- 基于 8051 和 PROTEUS 仿真》 for(i=0;i<7;i++) { P2=_crol_(P2,1); //P2 的值向左循环移动 DelayMS(150); } for(i=0;i<7;i++) { P2=_cror_(P2,1); //P2 的值向右循环移动 DelayMS(150); } } } 04 花样流水灯 /* 名称：花样流水灯说明： 16 只 LED 分两组按预设的多种花样变换显示 */ #include #define uchar unsigned char #define uint unsigned int uchar code Pattern_P0[]= { 0xfc,0xf9,0xf3,0xe7,0xcf,0x9f,0x3f,0x7f,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff, 0xe7,0xdb,0xbd,0x7e,0xbd,0xdb,0xe7,0xff,0xe7,0xc3,0x81,0x00,0x81,0xc3,0xe7,0xff, 0xaa,0x55,0x18,0xff,0xf0,0x0f,0x00,0xff,0xf8,0xf1,0xe3,0xc7,0x8f,0x1f,0x3f,0x7f, 0x7f,0x3f,0x1f,0x8f,0xc7,0xe3,0xf1,0xf8,0xff,0x00,0x00,0xff,0xff,0x0f,0xf0,0xff, 0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff, 0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0x7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe, 0xfe,0xfc,0xf8,0xf0,0xe0,0xc0,0x80,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00, 0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x80,0xc0,0xe0,0xf0,0xf8,0xfc,0xfe, 0x00,0xff,0x00,0xff,0x00,0xff,0x00,0xff }; uchar code Pattern_P2[]= { 0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xfe,0xfc,0xf9,0xf3,0xe7,0xcf,0x9f,0x3f,0xff, 0xe7,0xdb,0xbd,0x7e,0xbd,0xdb,0xe7,0xff,0xe7,0xc3,0x81,0x00,0x81,0xc3,0xe7,0xff, 0xaa,0x55,0x18,0xff,0xf0,0x0f,0x00,0xff,0xf8,0xf1,0xe3,0xc7,0x8f,0x1f,0x3f,0x7f, 0x7f,0x3f,0x1f,0x8f,0xc7,0xe3,0xf1,0xf8,0xff,0x00,0x00,0xff,0xff,0x0f,0xf0,0xff, 0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f, 0x7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff, 0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xfe,0xfc,0xf8,0xf0,0xe0,0xc0,0x80,0x00, 0x00,0x80,0xc0,0xe0,0xf0,0xf8,0xfc,0xfe,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,

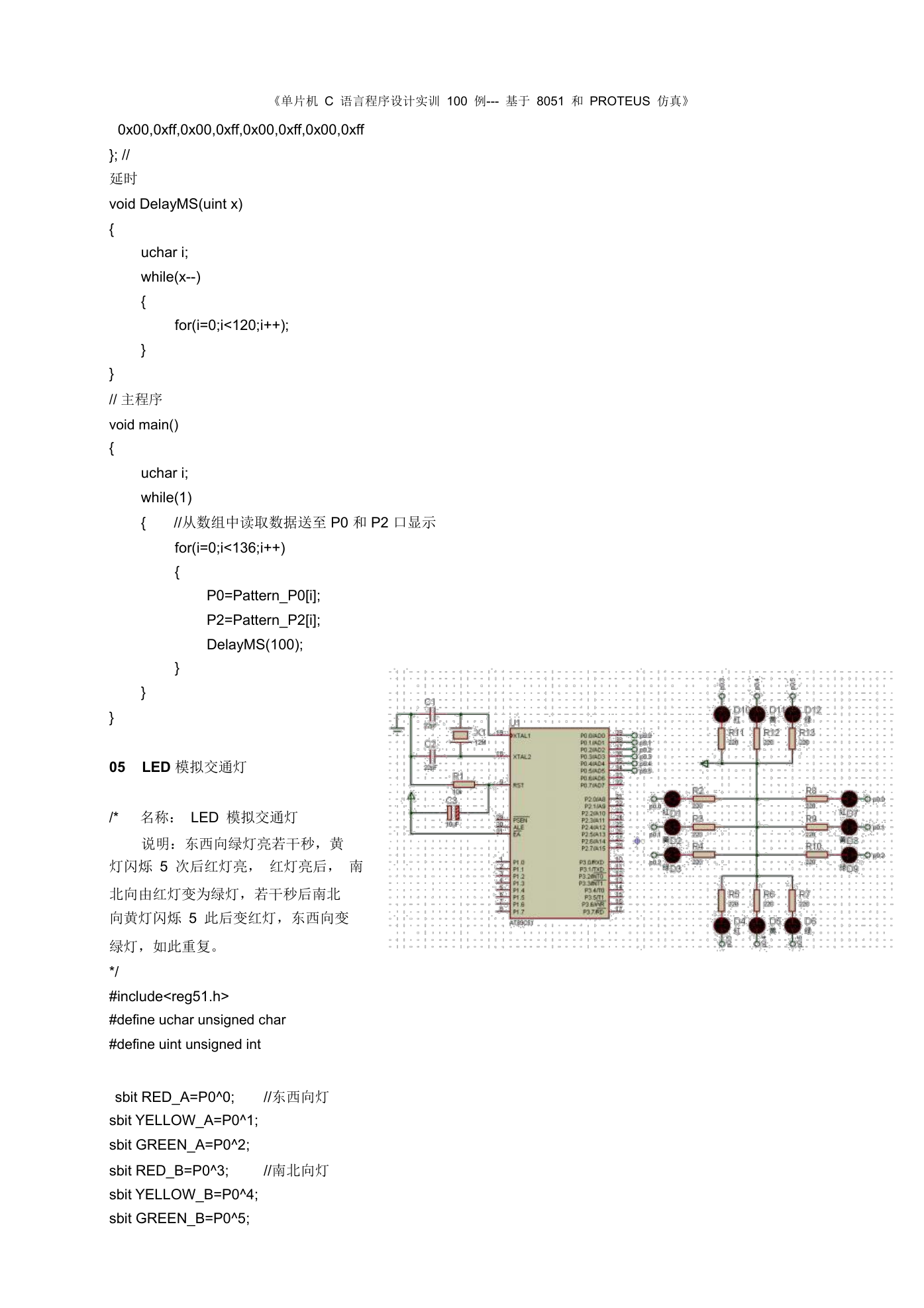

《单片机 C 语言程序设计实训 100 例--- 基于 8051 和 PROTEUS 仿真》 0x00,0xff,0x00,0xff,0x00,0xff,0x00,0xff }; // 延时 void DelayMS(uint x) { uchar i; while(x--) { for(i=0;i<120;i++); } } // 主程序 void main() { uchar i; while(1) { //从数组中读取数据送至 P0 和 P2 口显示 for(i=0;i<136;i++) { P0=Pattern_P0[i]; P2=Pattern_P2[i]; DelayMS(100); } } } 05 LED 模拟交通灯 /* 名称： LED 模拟交通灯说明：东西向绿灯亮若干秒，黄灯闪烁 5 次后红灯亮，红灯亮后，南北向由红灯变为绿灯，若干秒后南北向黄灯闪烁 5 此后变红灯，东西向变绿灯，如此重复。 */ #include #define uchar unsigned char #define uint unsigned int sbit RED_A=P0^0; sbit YELLOW_A=P0^1; sbit GREEN_A=P0^2; sbit RED_B=P0^3; sbit YELLOW_B=P0^4; sbit GREEN_B=P0^5; //东西向灯 //南北向灯

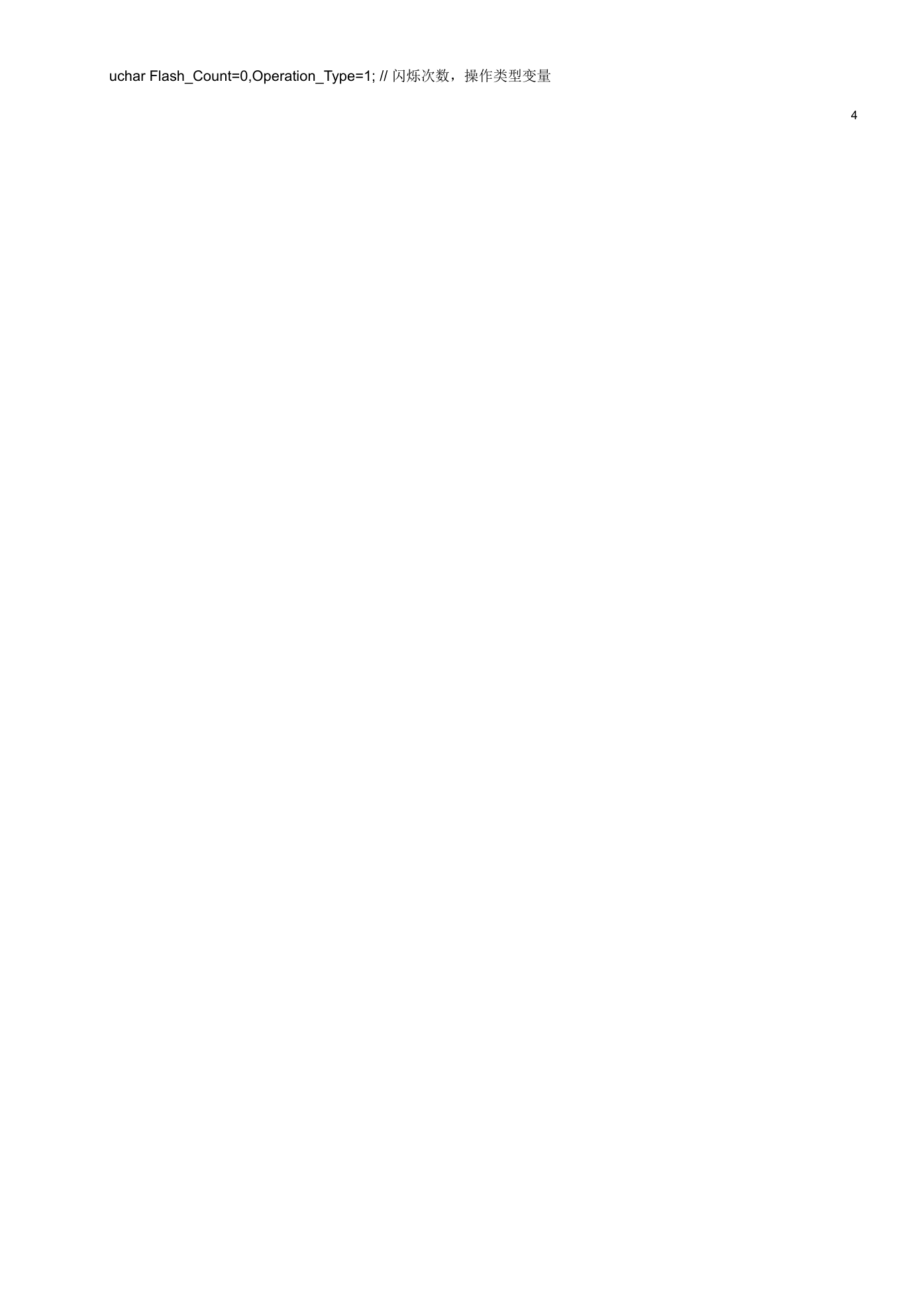

uchar Flash_Count=0,Operation_Type=1; // 闪烁次数，操作类型变量 4
