1 绪论
1.1 引言
1.2 电子密码锁的背景
1.3 电子锁设计的意义的本设计特点
2.系统设计
2.1系统总设计结构图
2.2.开锁机构设计
2.2.1主控芯片AT89C51单片机的简介
3系统硬件设计
3.1键盘设计
3.2系统电路设计:
3.2.1 晶振时钟电路
3.2.2复位电路设计
3.2.3 存储器的介绍
3.2.4串口引脚功能介绍
3.2.4 其它引脚
3.3电路图的绘制
3.3.1 PROTEL 99 SE简介:
4.软件设计
4.1 系统软件设计整体思路
4.2系统软件设计流程图
5 程序调试和硬件仿真
5.1 程序调试用到的软件及工具
5.2 KEIL C51简介
5.3 软件调试过程
6 设计总结与展望
致 谢
参考文献
附录|c语言程序

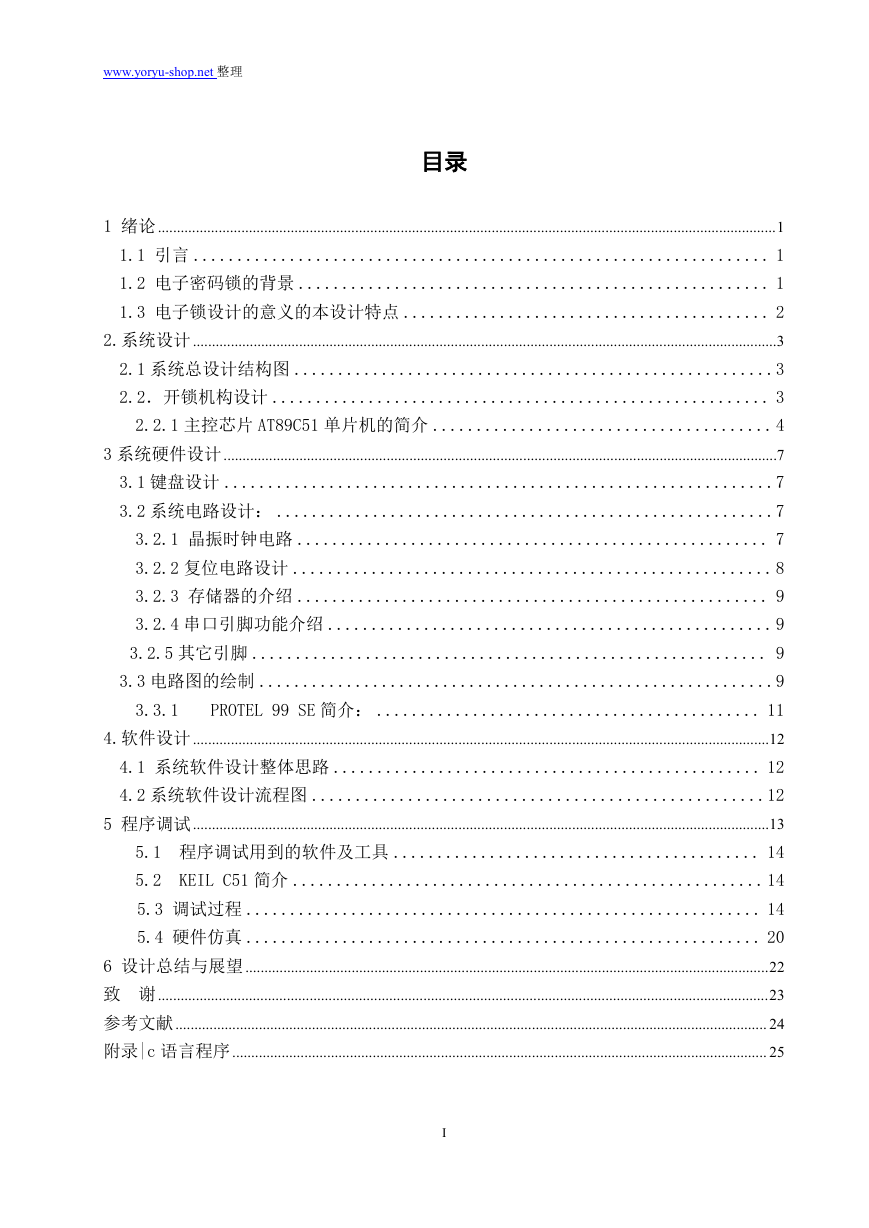

www.yoryu-shop.net 整理 目录 1 绪论...................................................................................................................................................................1 1.1 引言 .................................................................. 1 1.2 电子密码锁的背景 ...................................................... 1 1.3 电子锁设计的意义的本设计特点 .......................................... 2 2.系统设计..........................................................................................................................................................3 2.1 系统总设计结构图 .......................................................3 2.2.开锁机构设计 ......................................................... 3 2.2.1 主控芯片 AT89C51 单片机的简介 ....................................... 4 3 系统硬件设计..................................................................................................................................................7 3.1 键盘设计 ...............................................................7 3.2 系统电路设计: .........................................................7 3.2.1 晶振时钟电路 ...................................................... 7 3.2.2 复位电路设计 ....................................................... 8 3.2.3 存储器的介绍 ...................................................... 9 3.2.4 串口引脚功能介绍 ................................................... 9 3.2.5 其它引脚 ........................................................... 9 3.3 电路图的绘制 ...........................................................9 3.3.1 PROTEL 99 SE 简介: ............................................ 11 4.软件设计........................................................................................................................................................12 4.1 系统软件设计整体思路 ................................................. 12 4.2 系统软件设计流程图 ....................................................12 5 程序调试........................................................................................................................................................13 5.1 程序调试用到的软件及工具 .......................................... 14 5.2 KEIL C51 简介 ...................................................... 14 5.3 调试过程 ........................................................... 14 5.4 硬件仿真 ........................................................... 20 6 设计总结与展望..........................................................................................................................................22 致 谢.................................................................................................................................................................23 参考文献............................................................................................................................................................ 24 附录|c 语言程序............................................................................................................................................. 25 I

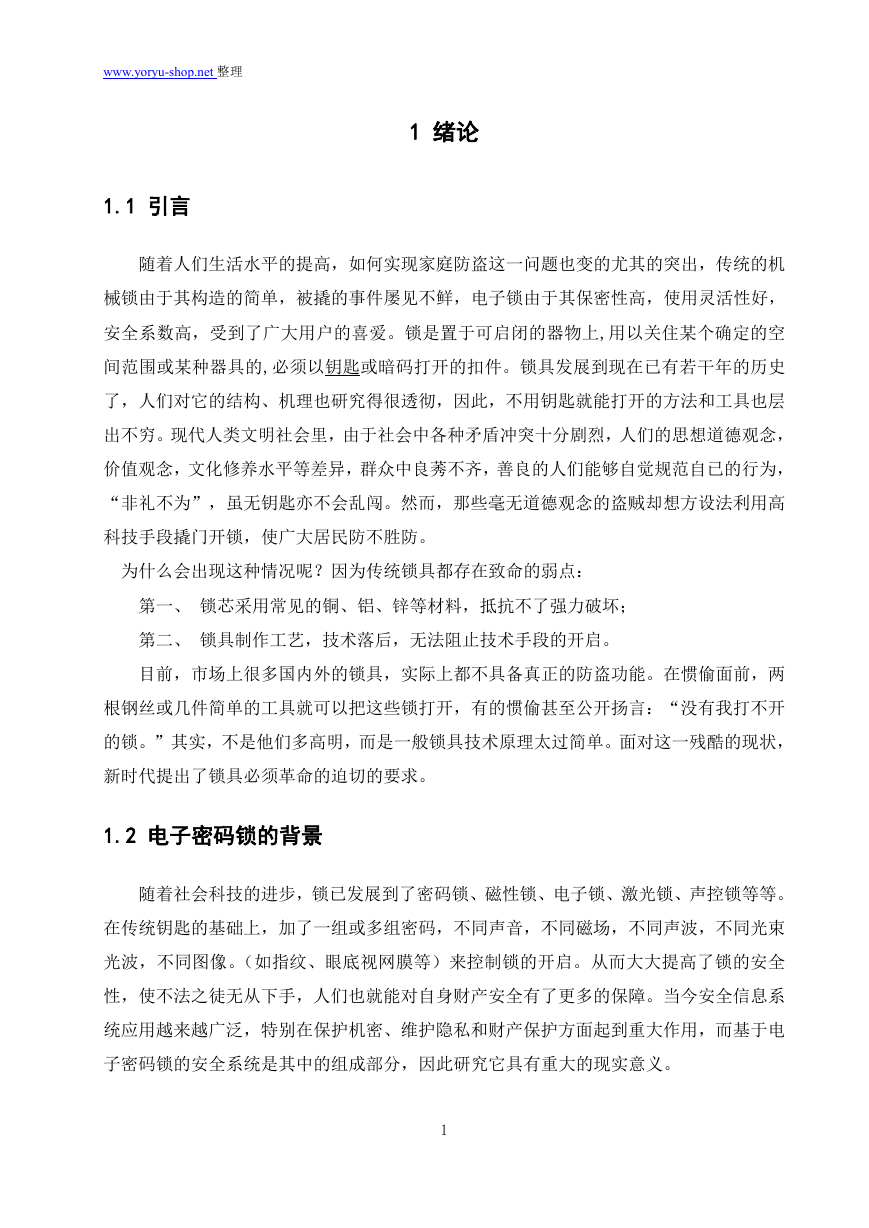

www.yoryu-shop.net 整理 1.1 引言 1 绪论 随着人们生活水平的提高,如何实现家庭防盗这一问题也变的尤其的突出,传统的机 械锁由于其构造的简单,被撬的事件屡见不鲜,电子锁由于其保密性高,使用灵活性好, 安全系数高,受到了广大用户的喜爱。锁是置于可启闭的器物上,用以关住某个确定的空 间范围或某种器具的,必须以钥匙或暗码打开的扣件。锁具发展到现在已有若干年的历史 了,人们对它的结构、机理也研究得很透彻,因此,不用钥匙就能打开的方法和工具也层 出不穷。现代人类文明社会里,由于社会中各种矛盾冲突十分剧烈,人们的思想道德观念, 价值观念,文化修养水平等差异,群众中良莠不齐,善良的人们能够自觉规范自已的行为, “非礼不为”,虽无钥匙亦不会乱闯。然而,那些毫无道德观念的盗贼却想方设法利用高 科技手段撬门开锁,使广大居民防不胜防。 为什么会出现这种情况呢?因为传统锁具都存在致命的弱点: 第一、 锁芯采用常见的铜、铝、锌等材料,抵抗不了强力破坏; 第二、 锁具制作工艺,技术落后,无法阻止技术手段的开启。 目前,市场上很多国内外的锁具,实际上都不具备真正的防盗功能。在惯偷面前,两 根钢丝或几件简单的工具就可以把这些锁打开,有的惯偷甚至公开扬言:“没有我打不开 的锁。”其实,不是他们多高明,而是一般锁具技术原理太过简单。面对这一残酷的现状, 新时代提出了锁具必须革命的迫切的要求。 1.2 电子密码锁的背景 随着社会科技的进步,锁已发展到了密码锁、磁性锁、电子锁、激光锁、声控锁等等。 在传统钥匙的基础上,加了一组或多组密码,不同声音,不同磁场,不同声波,不同光束 光波,不同图像。(如指纹、眼底视网膜等)来控制锁的开启。从而大大提高了锁的安全 性,使不法之徒无从下手,人们也就能对自身财产安全有了更多的保障。当今安全信息系 统应用越来越广泛,特别在保护机密、维护隐私和财产保护方面起到重大作用,而基于电 子密码锁的安全系统是其中的组成部分,因此研究它具有重大的现实意义。 1

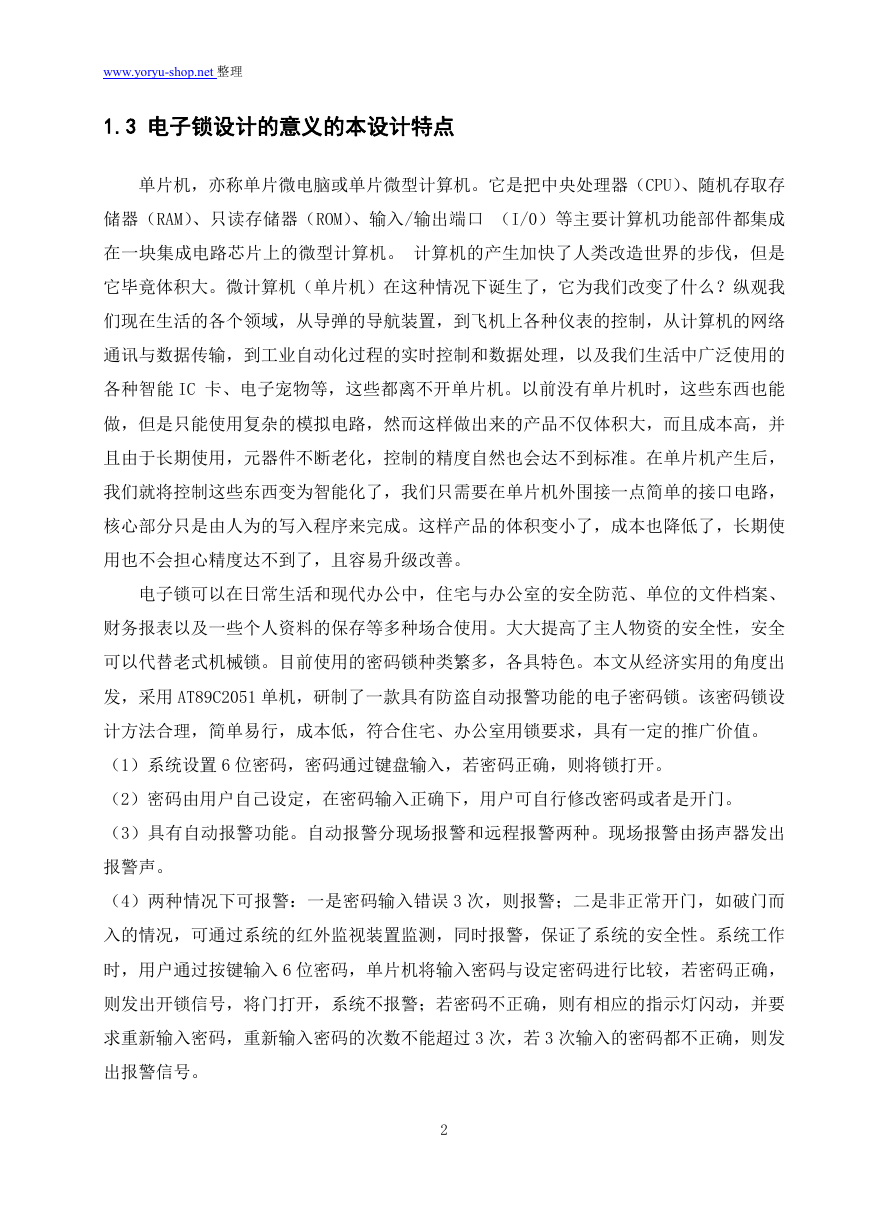

www.yoryu-shop.net 整理 1.3 电子锁设计的意义的本设计特点 单片机,亦称单片微电脑或单片微型计算机。它是把中央处理器(CPU)、随机存取存 储器(RAM)、只读存储器(ROM)、输入/输出端口 (I/0)等主要计算机功能部件都集成 在一块集成电路芯片上的微型计算机。 计算机的产生加快了人类改造世界的步伐,但是 它毕竟体积大。微计算机(单片机)在这种情况下诞生了,它为我们改变了什么?纵观我 们现在生活的各个领域,从导弹的导航装置,到飞机上各种仪表的控制,从计算机的网络 通讯与数据传输,到工业自动化过程的实时控制和数据处理,以及我们生活中广泛使用的 各种智能 IC 卡、电子宠物等,这些都离不开单片机。以前没有单片机时,这些东西也能 做,但是只能使用复杂的模拟电路,然而这样做出来的产品不仅体积大,而且成本高,并 且由于长期使用,元器件不断老化,控制的精度自然也会达不到标准。在单片机产生后, 我们就将控制这些东西变为智能化了,我们只需要在单片机外围接一点简单的接口电路, 核心部分只是由人为的写入程序来完成。这样产品的体积变小了,成本也降低了,长期使 用也不会担心精度达不到了,且容易升级改善。 电子锁可以在日常生活和现代办公中,住宅与办公室的安全防范、单位的文件档案、 财务报表以及一些个人资料的保存等多种场合使用。大大提高了主人物资的安全性,安全 可以代替老式机械锁。目前使用的密码锁种类繁多,各具特色。本文从经济实用的角度出 发,采用 AT89C2051 单机,研制了一款具有防盗自动报警功能的电子密码锁。该密码锁设 计方法合理,简单易行,成本低,符合住宅、办公室用锁要求,具有一定的推广价值。 (1)系统设置 6 位密码,密码通过键盘输入,若密码正确,则将锁打开。 (2)密码由用户自己设定,在密码输入正确下,用户可自行修改密码或者是开门。 (3)具有自动报警功能。自动报警分现场报警和远程报警两种。现场报警由扬声器发出 报警声。 (4)两种情况下可报警:一是密码输入错误 3 次,则报警;二是非正常开门,如破门而 入的情况,可通过系统的红外监视装置监测,同时报警,保证了系统的安全性。系统工作 时,用户通过按键输入 6 位密码,单片机将输入密码与设定密码进行比较,若密码正确, 则发出开锁信号,将门打开,系统不报警;若密码不正确,则有相应的指示灯闪动,并要 求重新输入密码,重新输入密码的次数不能超过 3 次,若 3 次输入的密码都不正确,则发 出报警信号。 2

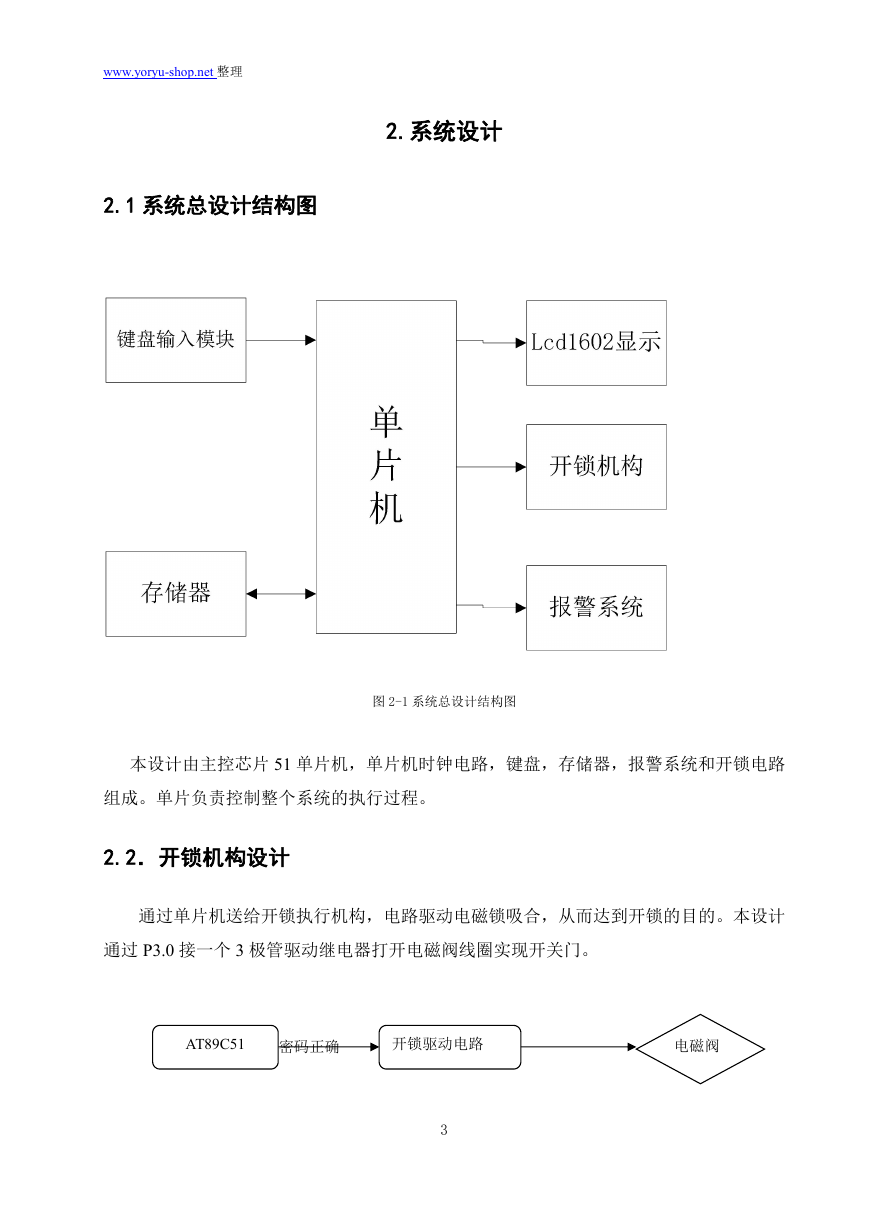

www.yoryu-shop.net 整理 2.1 系统总设计结构图 2.系统设计 图 2-1 系统总设计结构图 本设计由主控芯片 51 单片机,单片机时钟电路,键盘,存储器,报警系统和开锁电路 组成。单片负责控制整个系统的执行过程。 2.2.开锁机构设计 通过单片机送给开锁执行机构,电路驱动电磁锁吸合,从而达到开锁的目的。本设计 通过 P3.0 接一个 3 极管驱动继电器打开电磁阀线圈实现开关门。 AT89C51 密码正确 开锁驱动电路 电磁阀 3

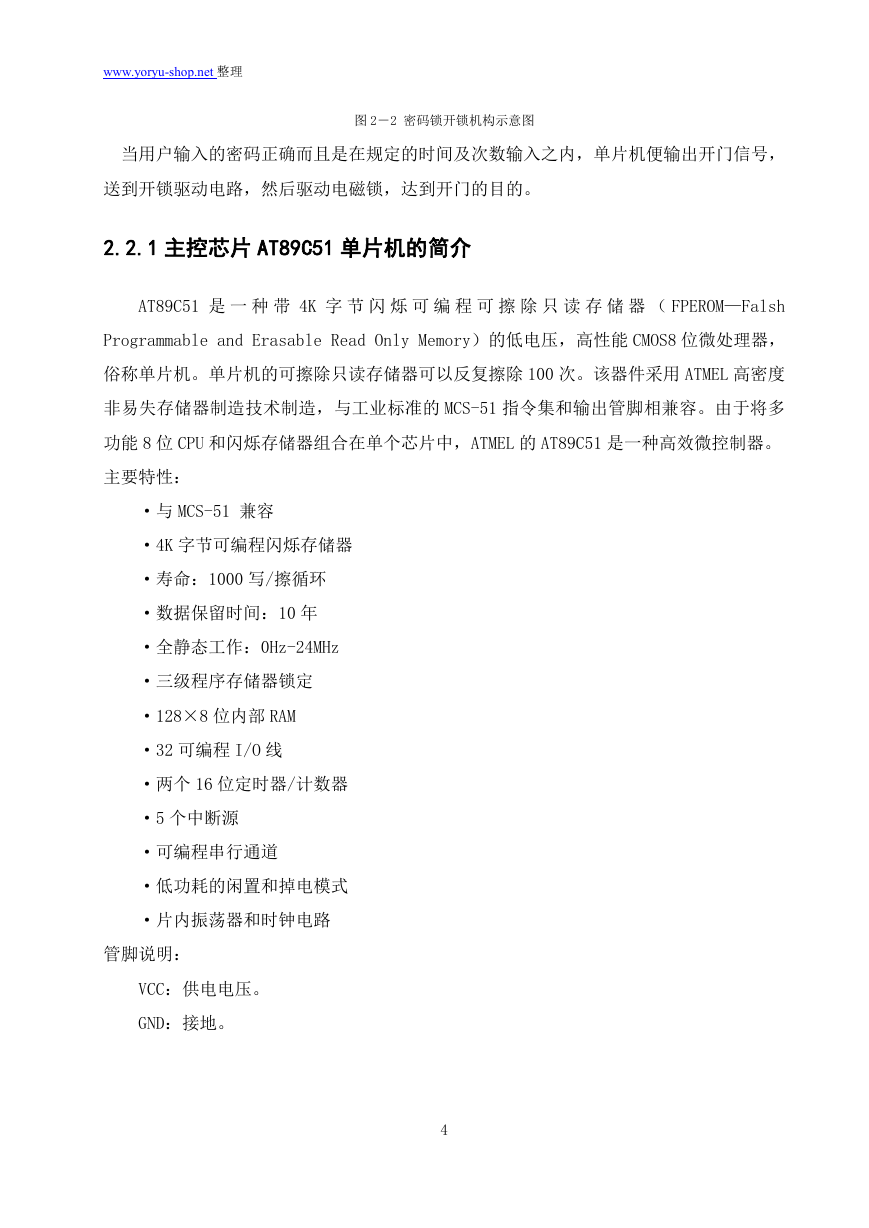

www.yoryu-shop.net 整理 图 2-2 密码锁开锁机构示意图 当用户输入的密码正确而且是在规定的时间及次数输入之内,单片机便输出开门信号, 送到开锁驱动电路,然后驱动电磁锁,达到开门的目的。 2.2.1 主控芯片 AT89C51 单片机的简介 AT89C51 是 一 种 带 4K 字 节 闪 烁 可 编 程 可 擦 除 只 读 存 储 器 ( FPEROM—Falsh Programmable and Erasable Read Only Memory)的低电压,高性能 CMOS8 位微处理器, 俗称单片机。单片机的可擦除只读存储器可以反复擦除 100 次。该器件采用 ATMEL 高密度 非易失存储器制造技术制造,与工业标准的 MCS-51 指令集和输出管脚相兼容。由于将多 功能 8 位 CPU 和闪烁存储器组合在单个芯片中,ATMEL 的 AT89C51 是一种高效微控制器。 主要特性: ·与 MCS-51 兼容 ·4K 字节可编程闪烁存储器 ·寿命:1000 写/擦循环 ·数据保留时间:10 年 ·全静态工作:0Hz-24MHz ·三级程序存储器锁定 ·128×8 位内部 RAM ·32 可编程 I/O 线 ·两个 16 位定时器/计数器 ·5 个中断源 ·可编程串行通道 ·低功耗的闲置和掉电模式 ·片内振荡器和时钟电路 管脚说明: VCC:供电电压。 GND:接地。 4

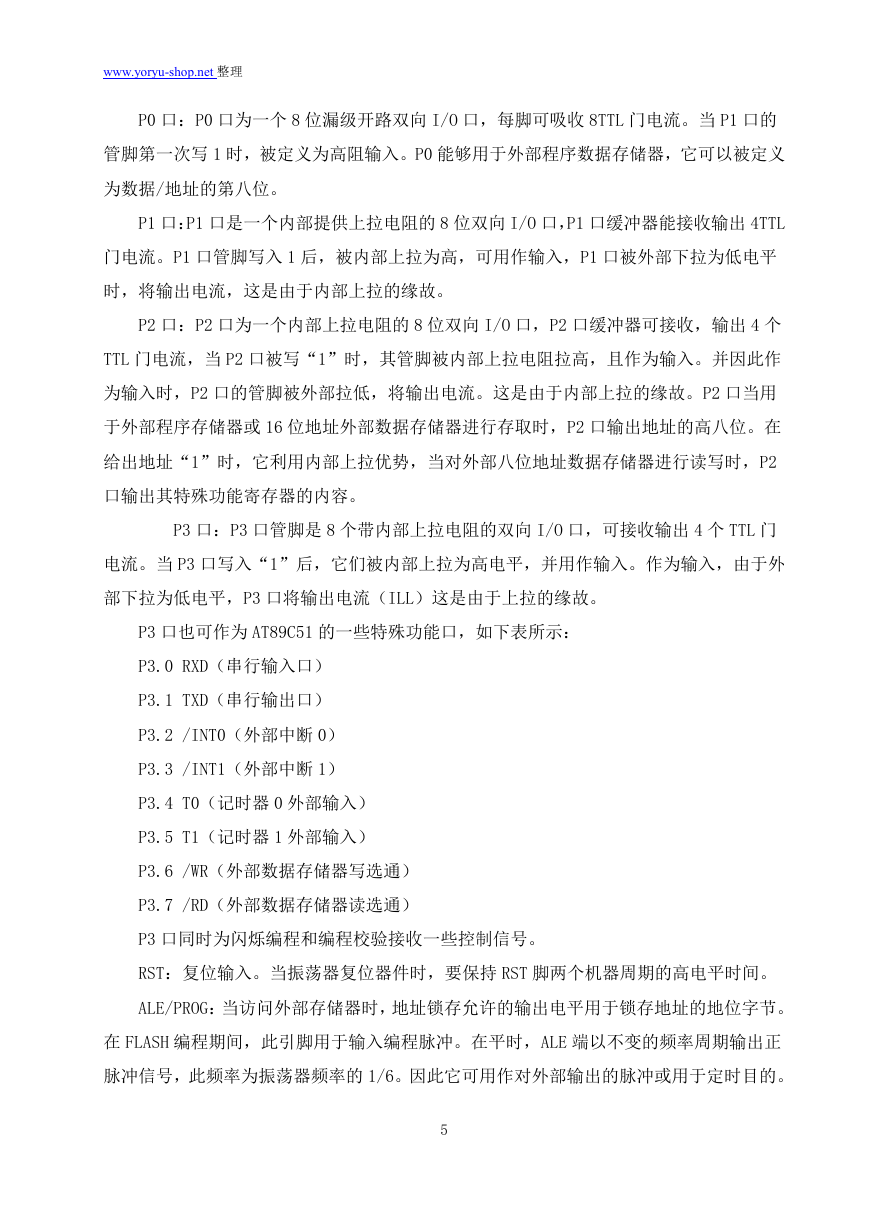

www.yoryu-shop.net 整理 P0 口:P0 口为一个 8 位漏级开路双向 I/O 口,每脚可吸收 8TTL 门电流。当 P1 口的 管脚第一次写 1 时,被定义为高阻输入。P0 能够用于外部程序数据存储器,它可以被定义 为数据/地址的第八位。 P1 口:P1 口是一个内部提供上拉电阻的 8 位双向 I/O 口,P1 口缓冲器能接收输出 4TTL 门电流。P1 口管脚写入 1 后,被内部上拉为高,可用作输入,P1 口被外部下拉为低电平 时,将输出电流,这是由于内部上拉的缘故。 P2 口:P2 口为一个内部上拉电阻的 8 位双向 I/O 口,P2 口缓冲器可接收,输出 4 个 TTL 门电流,当 P2 口被写“1”时,其管脚被内部上拉电阻拉高,且作为输入。并因此作 为输入时,P2 口的管脚被外部拉低,将输出电流。这是由于内部上拉的缘故。P2 口当用 于外部程序存储器或 16 位地址外部数据存储器进行存取时,P2 口输出地址的高八位。在 给出地址“1”时,它利用内部上拉优势,当对外部八位地址数据存储器进行读写时,P2 口输出其特殊功能寄存器的内容。 P3 口:P3 口管脚是 8 个带内部上拉电阻的双向 I/O 口,可接收输出 4 个 TTL 门 电流。当 P3 口写入“1”后,它们被内部上拉为高电平,并用作输入。作为输入,由于外 部下拉为低电平,P3 口将输出电流(ILL)这是由于上拉的缘故。 P3 口也可作为 AT89C51 的一些特殊功能口,如下表所示: P3.0 RXD(串行输入口) P3.1 TXD(串行输出口) P3.2 /INT0(外部中断 0) P3.3 /INT1(外部中断 1) P3.4 T0(记时器 0 外部输入) P3.5 T1(记时器 1 外部输入) P3.6 /WR(外部数据存储器写选通) P3.7 /RD(外部数据存储器读选通) P3 口同时为闪烁编程和编程校验接收一些控制信号。 RST:复位输入。当振荡器复位器件时,要保持 RST 脚两个机器周期的高电平时间。 ALE/PROG:当访问外部存储器时,地址锁存允许的输出电平用于锁存地址的地位字节。 在 FLASH 编程期间,此引脚用于输入编程脉冲。在平时,ALE 端以不变的频率周期输出正 脉冲信号,此频率为振荡器频率的 1/6。因此它可用作对外部输出的脉冲或用于定时目的。 5

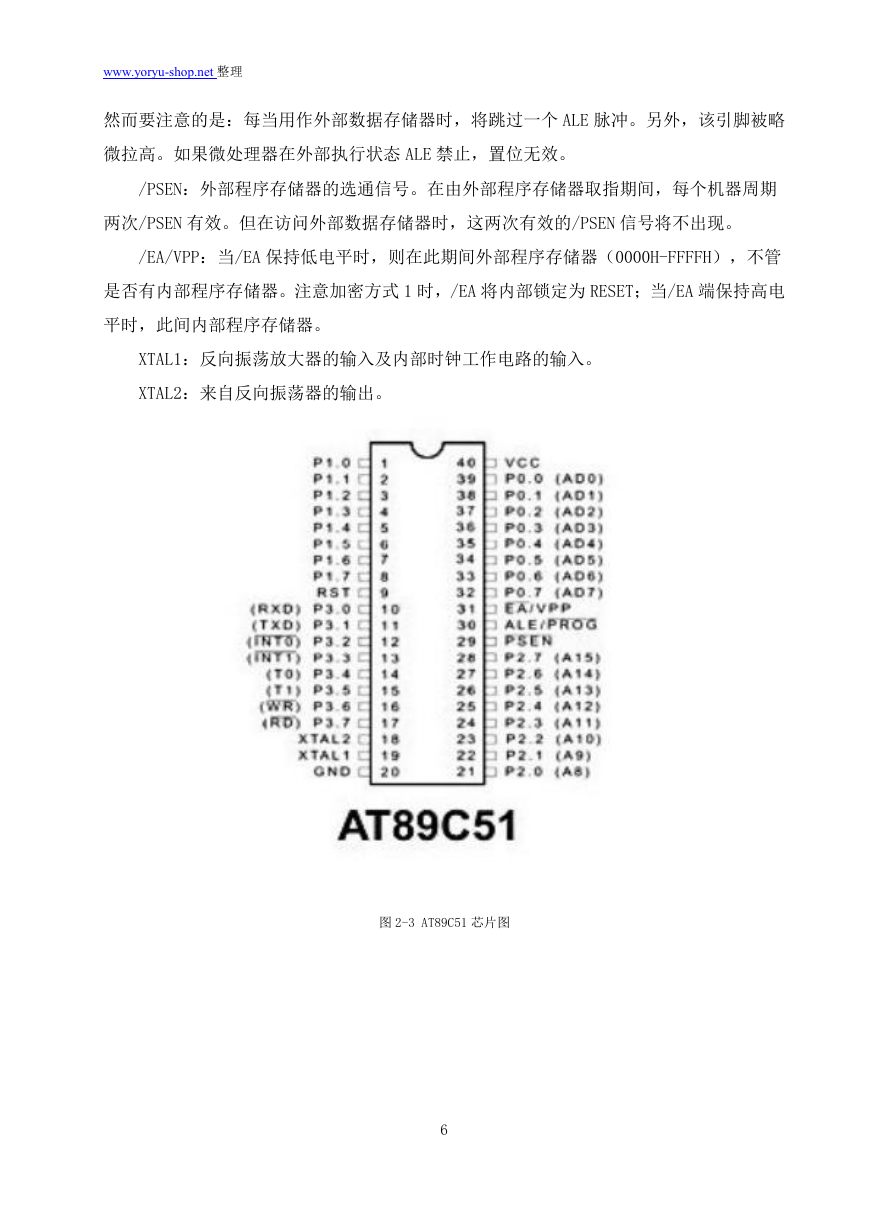

www.yoryu-shop.net 整理 然而要注意的是:每当用作外部数据存储器时,将跳过一个 ALE 脉冲。另外,该引脚被略 微拉高。如果微处理器在外部执行状态 ALE 禁止,置位无效。 /PSEN:外部程序存储器的选通信号。在由外部程序存储器取指期间,每个机器周期 两次/PSEN 有效。但在访问外部数据存储器时,这两次有效的/PSEN 信号将不出现。 /EA/VPP:当/EA 保持低电平时,则在此期间外部程序存储器(0000H-FFFFH),不管 是否有内部程序存储器。注意加密方式 1 时,/EA 将内部锁定为 RESET;当/EA 端保持高电 平时,此间内部程序存储器。 XTAL1:反向振荡放大器的输入及内部时钟工作电路的输入。 XTAL2:来自反向振荡器的输出。 图 2-3 AT89C51 芯片图 6

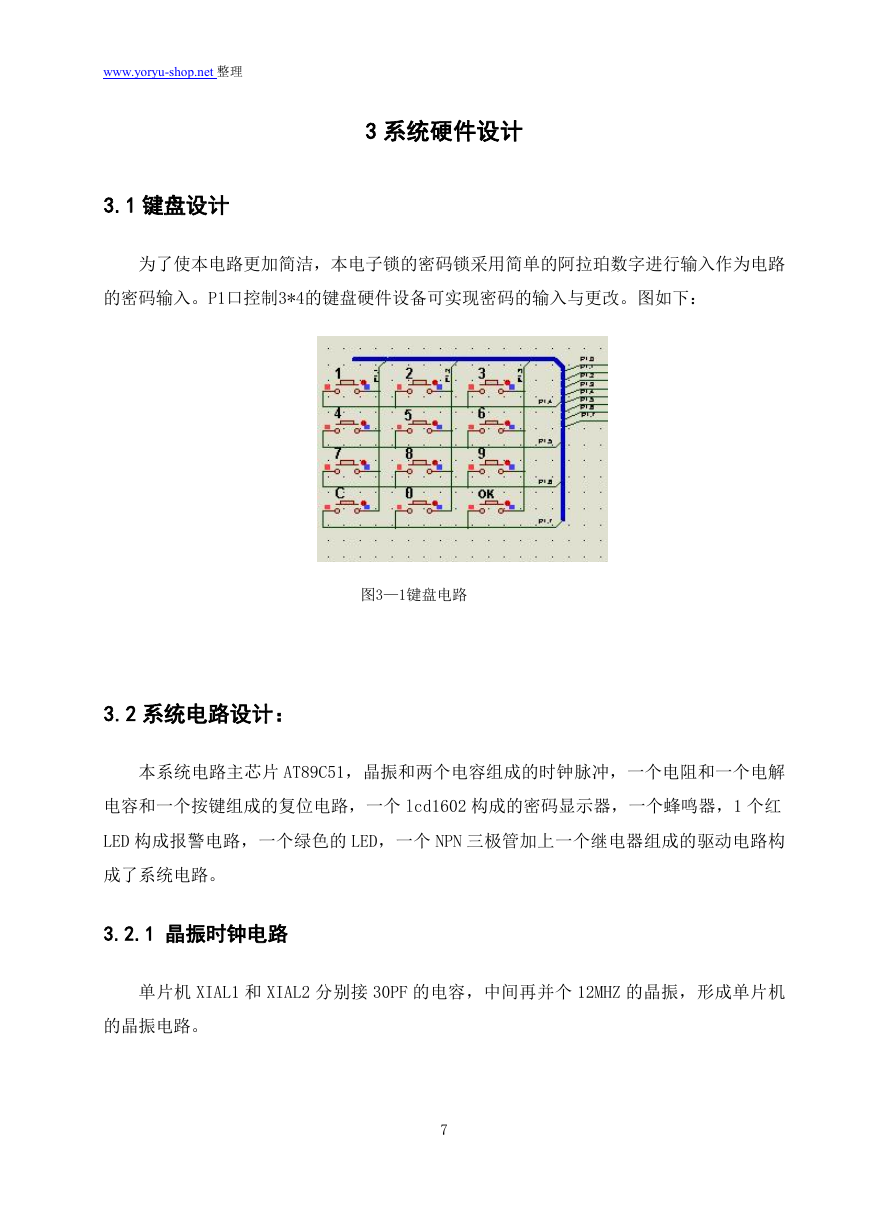

www.yoryu-shop.net 整理 3.1 键盘设计 3 系统硬件设计 为了使本电路更加简洁,本电子锁的密码锁采用简单的阿拉珀数字进行输入作为电路 的密码输入。P1口控制3*4的键盘硬件设备可实现密码的输入与更改。图如下: 图3—1键盘电路 3.2 系统电路设计: 本系统电路主芯片 AT89C51,晶振和两个电容组成的时钟脉冲,一个电阻和一个电解 电容和一个按键组成的复位电路,一个 lcd1602 构成的密码显示器,一个蜂鸣器,1 个红 LED 构成报警电路,一个绿色的 LED,一个 NPN 三极管加上一个继电器组成的驱动电路构 成了系统电路。 3.2.1 晶振时钟电路 单片机 XIAL1 和 XIAL2 分别接 30PF 的电容,中间再并个 12MHZ 的晶振,形成单片机 的晶振电路。 7
