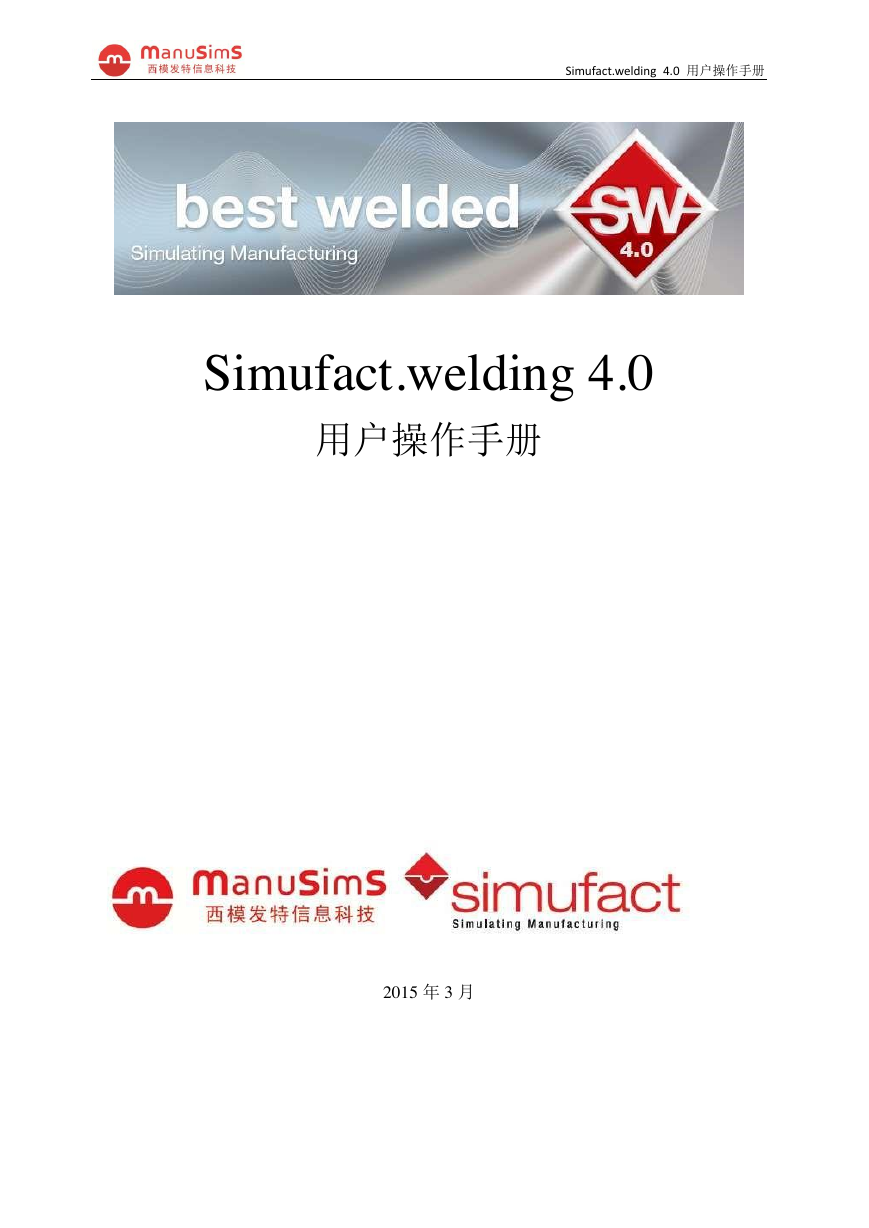

Simufact.welding 4.0 用户操作手册 Simufact.welding 4.0 用户操作手册 2015 年 3 月

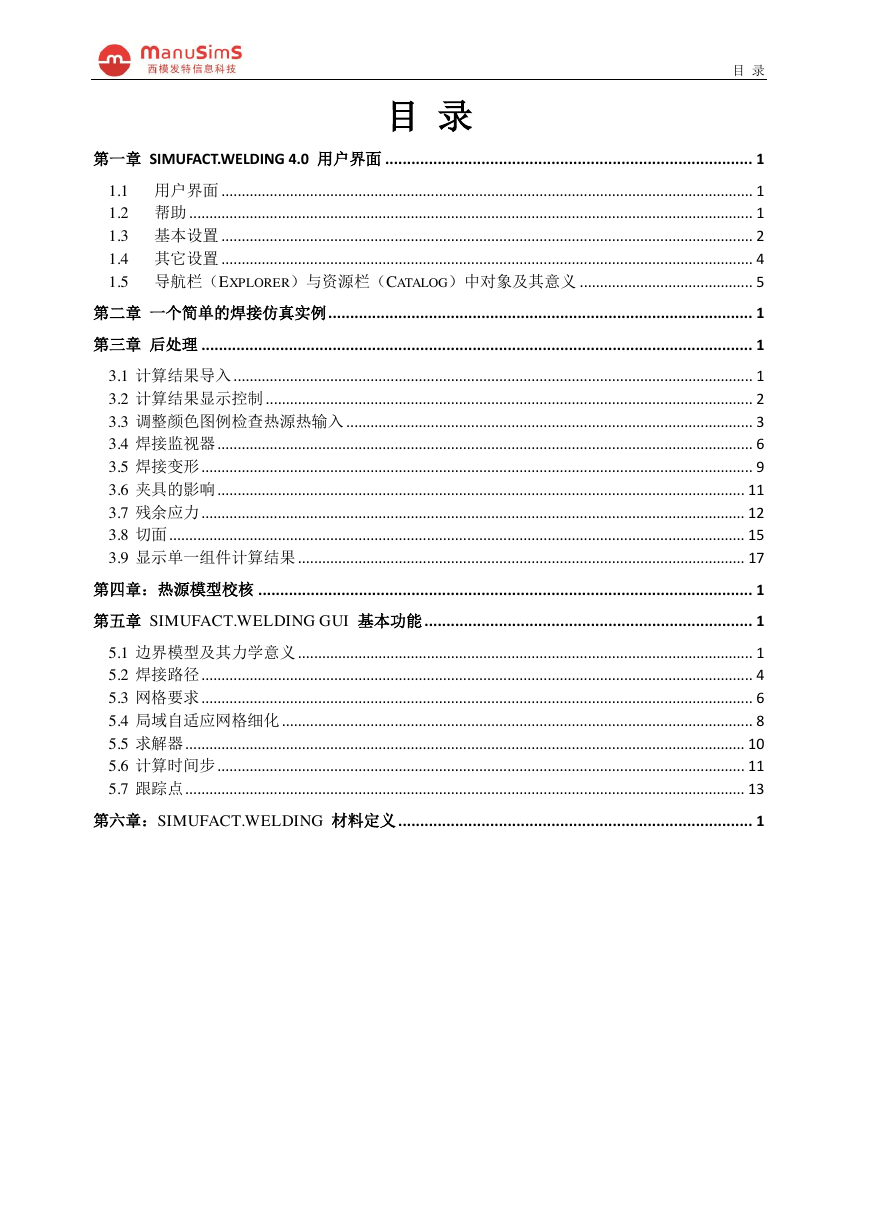

目 录 目 录 第一章 SIMUFACT.WELDING 4.0 用户界面 .................................................................................... 1 1.1 用户界面 .................................................................................................................................... 1 1.2 帮助 ............................................................................................................................................ 1 1.3 基本设置 .................................................................................................................................... 2 1.4 其它设置 .................................................................................................................................... 4 1.5 导航栏(EXPLORER)与资源栏(CATALOG)中对象及其意义 ........................................... 5 第二章 一个简单的焊接仿真实例 ................................................................................................. 1 第三章 后处理 .............................................................................................................................. 1 3.1 计算结果导入 ................................................................................................................................. 1 3.2 计算结果显示控制 ......................................................................................................................... 2 3.3 调整颜色图例检查热源热输入 ..................................................................................................... 3 3.4 焊接监视器 ..................................................................................................................................... 6 3.5 焊接变形 ......................................................................................................................................... 9 3.6 夹具的影响 ................................................................................................................................... 11 3.7 残余应力 ....................................................................................................................................... 12 3.8 切面 ............................................................................................................................................... 15 3.9 显示单一组件计算结果 ............................................................................................................... 17 第四章:热源模型校核 ................................................................................................................. 1 第五章 SIMUFACT.WELDING GUI 基本功能 ........................................................................... 1 5.1 边界模型及其力学意义 ................................................................................................................. 1 5.2 焊接路径 ......................................................................................................................................... 4 5.3 网格要求 ......................................................................................................................................... 6 5.4 局域自适应网格细化 ..................................................................................................................... 8 5.5 求解器 ........................................................................................................................................... 10 5.6 计算时间步 ................................................................................................................................... 11 5.7 跟踪点 ........................................................................................................................................... 13 第六章:SIMUFACT.WELDING 材料定义 ................................................................................. 1

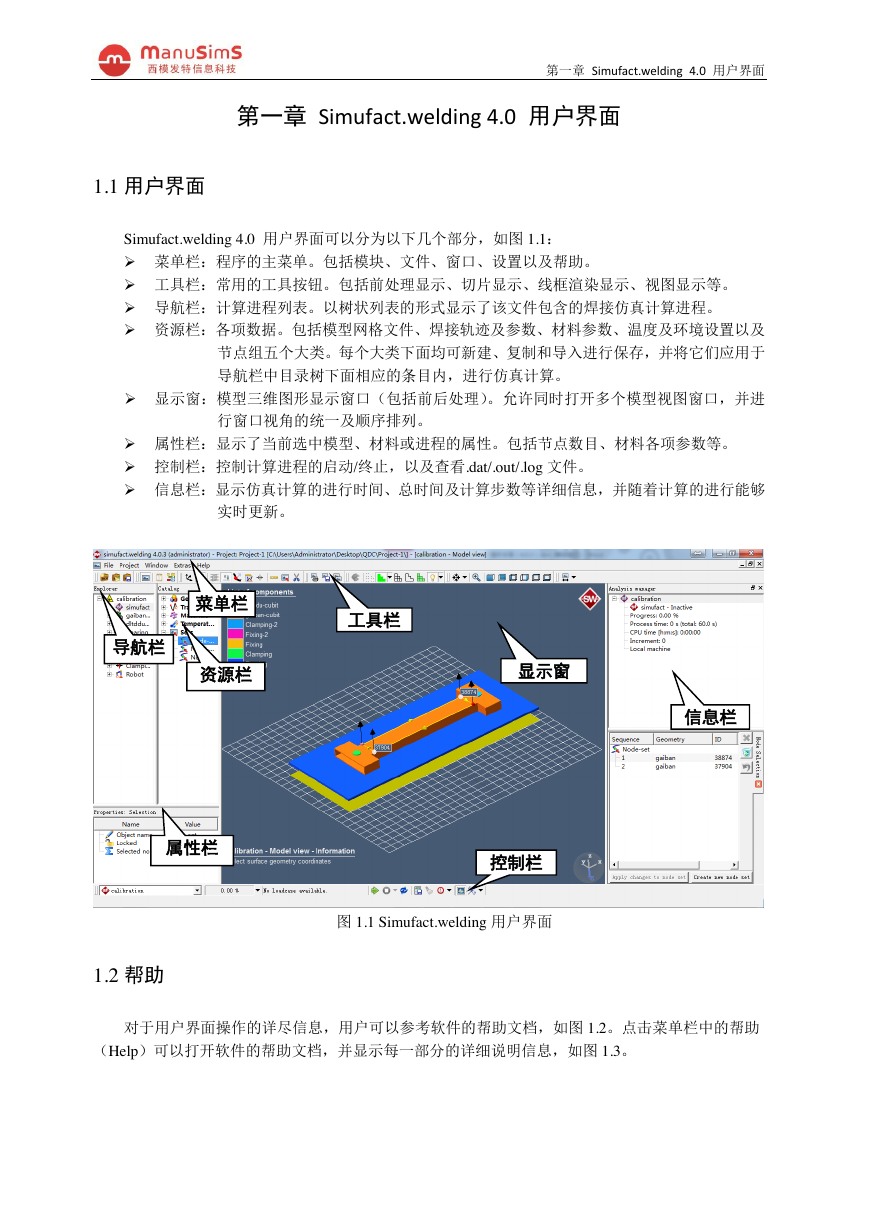

第一章 Simufact.welding 4.0 用户界面 第一章 Simufact.welding 4.0 用户界面 1.1 用户界面 Simufact.welding 4.0 用户界面可以分为以下几个部分,如图 1.1:  菜单栏:程序的主菜单。包括模块、文件、窗口、设置以及帮助。  工具栏:常用的工具按钮。包括前处理显示、切片显示、线框渲染显示、视图显示等。  导航栏:计算进程列表。以树状列表的形式显示了该文件包含的焊接仿真计算进程。  资源栏:各项数据。包括模型网格文件、焊接轨迹及参数、材料参数、温度及环境设置以及 节点组五个大类。每个大类下面均可新建、复制和导入进行保存,并将它们应用于 导航栏中目录树下面相应的条目内,进行仿真计算。  显示窗:模型三维图形显示窗口(包括前后处理)。允许同时打开多个模型视图窗口,并进 行窗口视角的统一及顺序排列。  属性栏:显示了当前选中模型、材料或进程的属性。包括节点数目、材料各项参数等。  控制栏:控制计算进程的启动/终止,以及查看.dat/.out/.log 文件。  信息栏:显示仿真计算的进行时间、总时间及计算步数等详细信息,并随着计算的进行能够 实时更新。 导航栏 菜单栏 资源栏 工具栏 显示窗 信息栏 属性栏 控制栏 图 1.1 Simufact.welding 用户界面 1.2 帮助 对于用户界面操作的详尽信息,用户可以参考软件的帮助文档,如图 1.2。点击菜单栏中的帮助 (Help)可以打开软件的帮助文档,并显示每一部分的详细说明信息,如图 1.3。

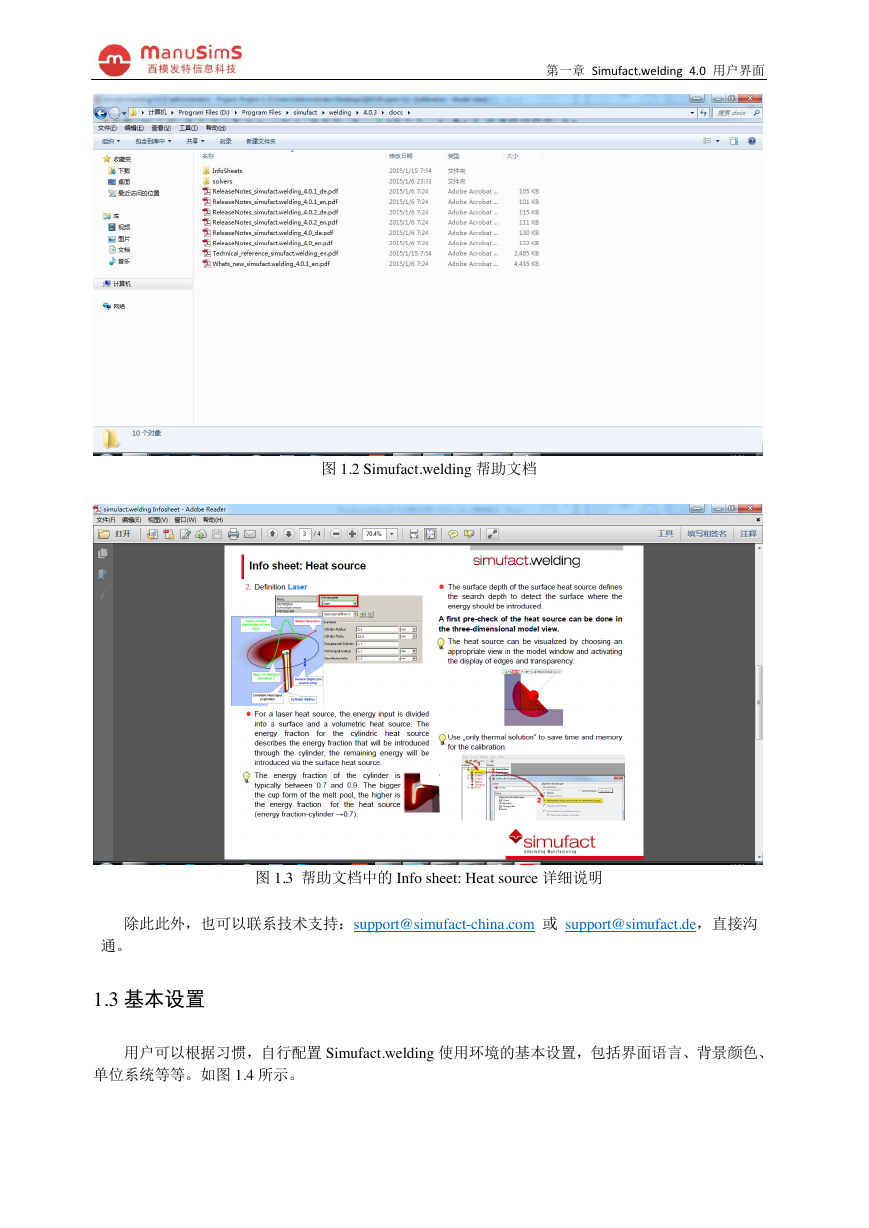

图 1.2 Simufact.welding 帮助文档 第一章 Simufact.welding 4.0 用户界面 图 1.3 帮助文档中的 Info sheet: Heat source 详细说明 除此此外,也可以联系技术支持:support@simufact-china.com 或 support@simufact.de,直接沟 通。 1.3 基本设置 用户可以根据习惯,自行配置 Simufact.welding 使用环境的基本设置,包括界面语言、背景颜色、 单位系统等等。如图 1.4 所示。

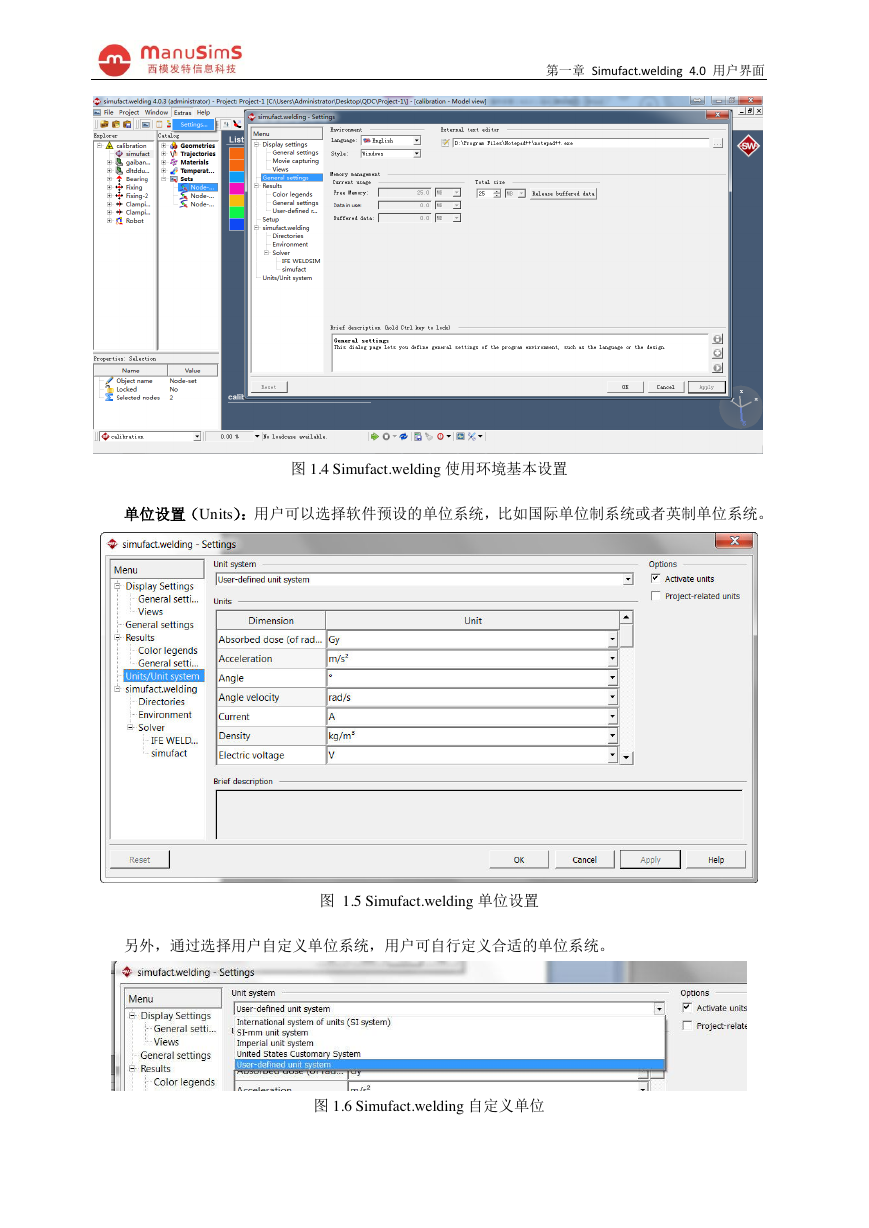

第一章 Simufact.welding 4.0 用户界面 图 1.4 Simufact.welding 使用环境基本设置 单位设置(Units):用户可以选择软件预设的单位系统,比如国际单位制系统或者英制单位系统。 图 1.5 Simufact.welding 单位设置 另外,通过选择用户自定义单位系统,用户可自行定义合适的单位系统。 图 1.6 Simufact.welding 自定义单位

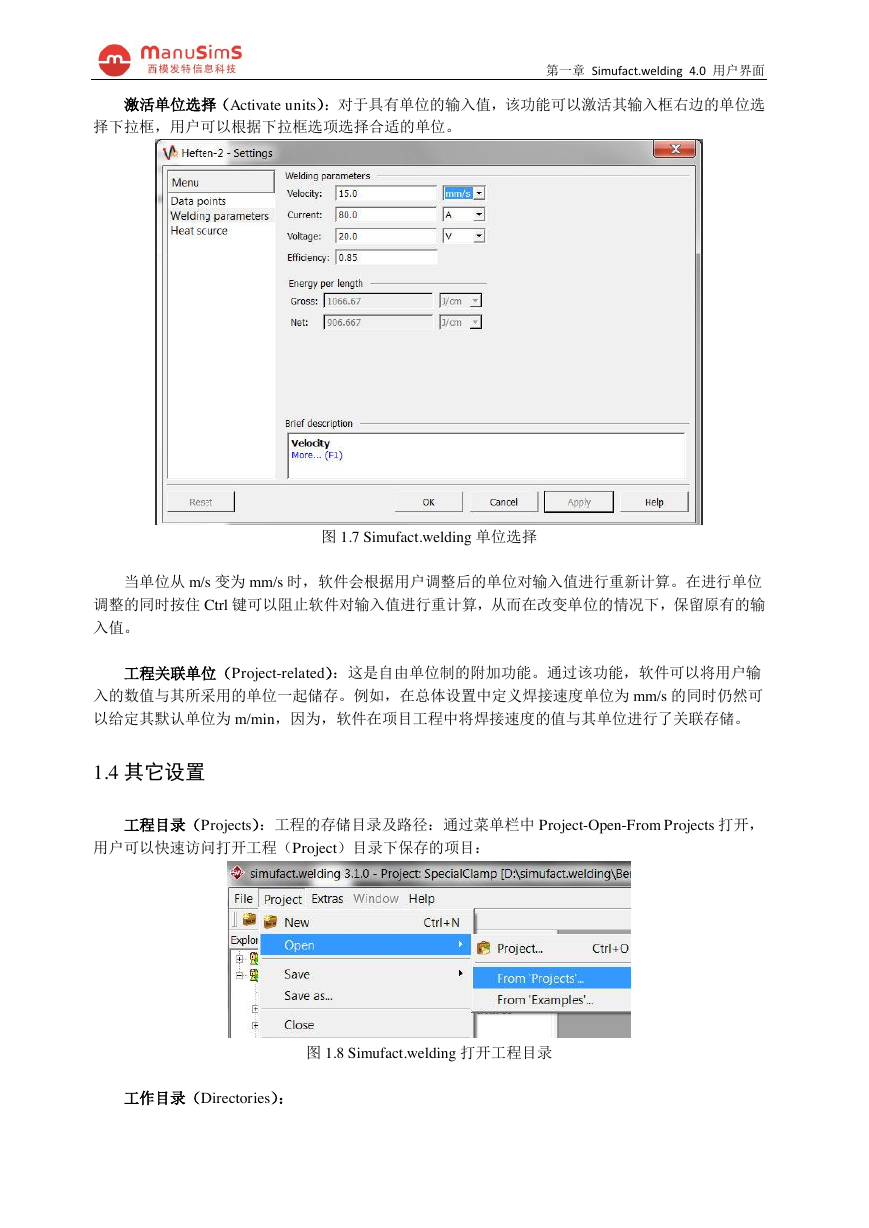

激活单位选择(Activate units):对于具有单位的输入值,该功能可以激活其输入框右边的单位选 择下拉框,用户可以根据下拉框选项选择合适的单位。 第一章 Simufact.welding 4.0 用户界面 图 1.7 Simufact.welding 单位选择 当单位从 m/s 变为 mm/s 时,软件会根据用户调整后的单位对输入值进行重新计算。在进行单位 调整的同时按住 Ctrl 键可以阻止软件对输入值进行重计算,从而在改变单位的情况下,保留原有的输 入值。 工程关联单位(Project-related):这是自由单位制的附加功能。通过该功能,软件可以将用户输 入的数值与其所采用的单位一起储存。例如,在总体设置中定义焊接速度单位为 mm/s 的同时仍然可 以给定其默认单位为 m/min,因为,软件在项目工程中将焊接速度的值与其单位进行了关联存储。 1.4 其它设置 工程目录(Projects):工程的存储目录及路径:通过菜单栏中 Project-Open-From Projects 打开, 用户可以快速访问打开工程(Project)目录下保存的项目: 图 1.8 Simufact.welding 打开工程目录 工作目录(Directories):

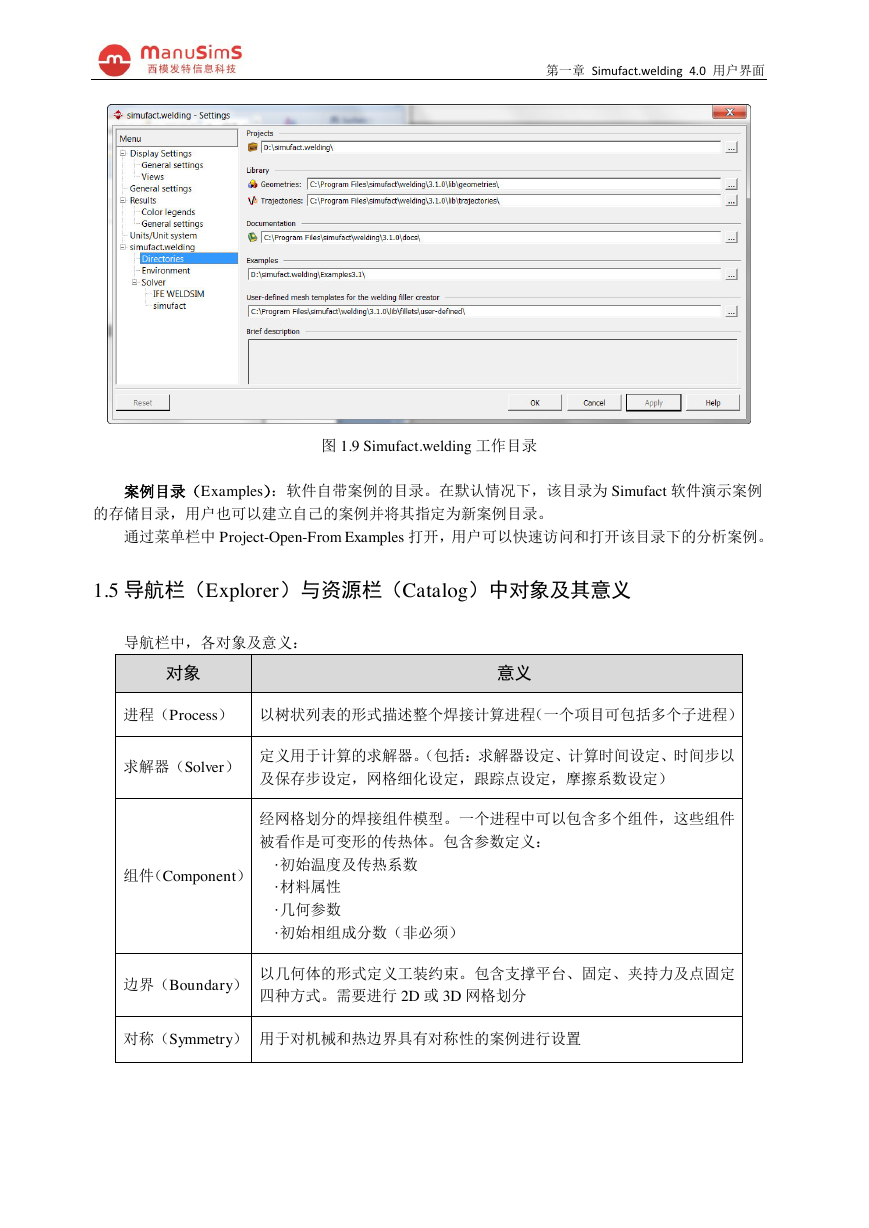

第一章 Simufact.welding 4.0 用户界面 图 1.9 Simufact.welding 工作目录 案例目录(Examples):软件自带案例的目录。在默认情况下,该目录为 Simufact 软件演示案例 的存储目录,用户也可以建立自己的案例并将其指定为新案例目录。 通过菜单栏中 Project-Open-From Examples 打开,用户可以快速访问和打开该目录下的分析案例。 1.5 导航栏(Explorer)与资源栏(Catalog)中对象及其意义 导航栏中,各对象及意义: 对象 意义 进程(Process) 以树状列表的形式描述整个焊接计算进程(一个项目可包括多个子进程) 求解器(Solver) 定义用于计算的求解器。(包括:求解器设定、计算时间设定、时间步以 及保存步设定,网格细化设定,跟踪点设定,摩擦系数设定) 经网格划分的焊接组件模型。一个进程中可以包含多个组件,这些组件 被看作是可变形的传热体。包含参数定义: 组件(Component) ·初始温度及传热系数 ·材料属性 ·几何参数 ·初始相组成分数(非必须) 边界(Boundary) 以几何体的形式定义工装约束。包含支撑平台、固定、夹持力及点固定 四种方式。需要进行 2D 或 3D 网格划分 对称(Symmetry) 用于对机械和热边界具有对称性的案例进行设置
第一章 Simufact.welding 4.0 用户界面 一个计算进程可包含多个焊枪。其中包含作用于该焊枪的所有焊接路径、 先后顺序及作用时间。沿着焊接路径,可以自动生成焊缝填充单元,也 可以对应导入的填充单元。焊枪参数的定义包括: 焊枪(Robot) ·焊接路径 ·初始温度及传热系数 ·焊接材料属性 -焊枪角度及方向 ·焊缝填充几何模型(非必须) 结果(Result) 计算结果将在计算中实时产生,实时更新。焊接监视器能够显示每个焊 枪的热源截面情况。另外,在结果中可以显示与跟踪点对应的结果曲线 图 资源栏中,各对象及意义: 对象 意义 模型(Geometry) 显示从外部导入的组件或边界约束几何模型(网格模型),或由软件自动 生成的边界约束的网格模型。 焊枪(Trajectory) 定义焊接路径的具体参数,包括: ·焊接方向 ·焊接轨迹 ·焊接速度 ·焊接能量 ·焊接能量转换效率 ·焊接热源模型 材料(Materials) 材料参数定义以及材料模型定义。在计算进程中可以使用多个材料(包 括焊接材料,不同的母材材料)。 温度(Temperature) 包括焊接母材或焊料的初始温度,热传导、辐射以及对流换热系数的定 义。对于简单的计算分析,可以采用软件的默认设定。 点集(Sets) 用户根据需要设定一些点集合,用于后续辅助定义焊接路径(Weld path) 和追踪点(Track point)。
