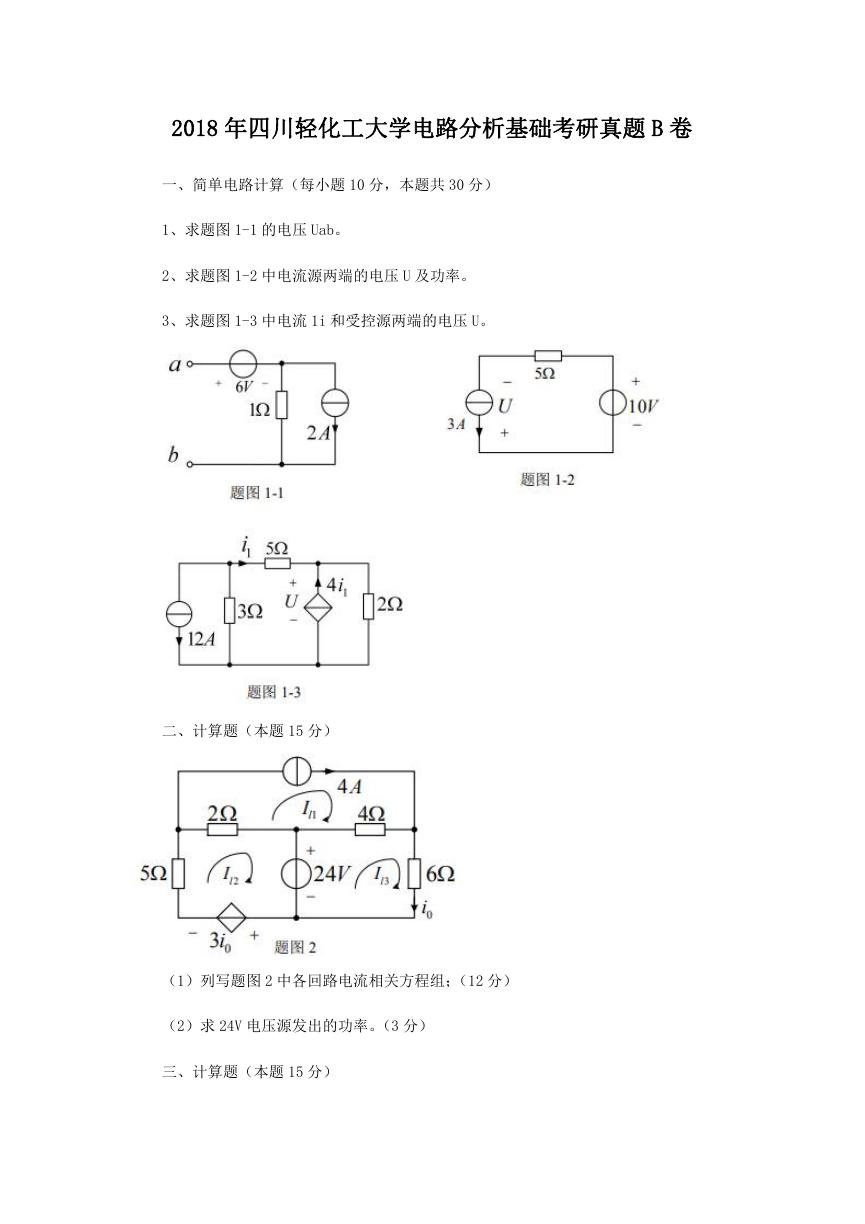

2018 年四川轻化工大学电路分析基础考研真题 B 卷一、简单电路计算（每小题 10 分，本题共 30 分） 1、求题图 1-1 的电压 Uab。 2、求题图 1-2 中电流源两端的电压 U 及功率。 3、求题图 1-3 中电流 1i 和受控源两端的电压 U。二、计算题（本题 15 分）（1）列写题图 2 中各回路电流相关方程组；（12 分）（2）求 24V 电压源发出的功率。（3 分）三、计算题（本题 15 分）

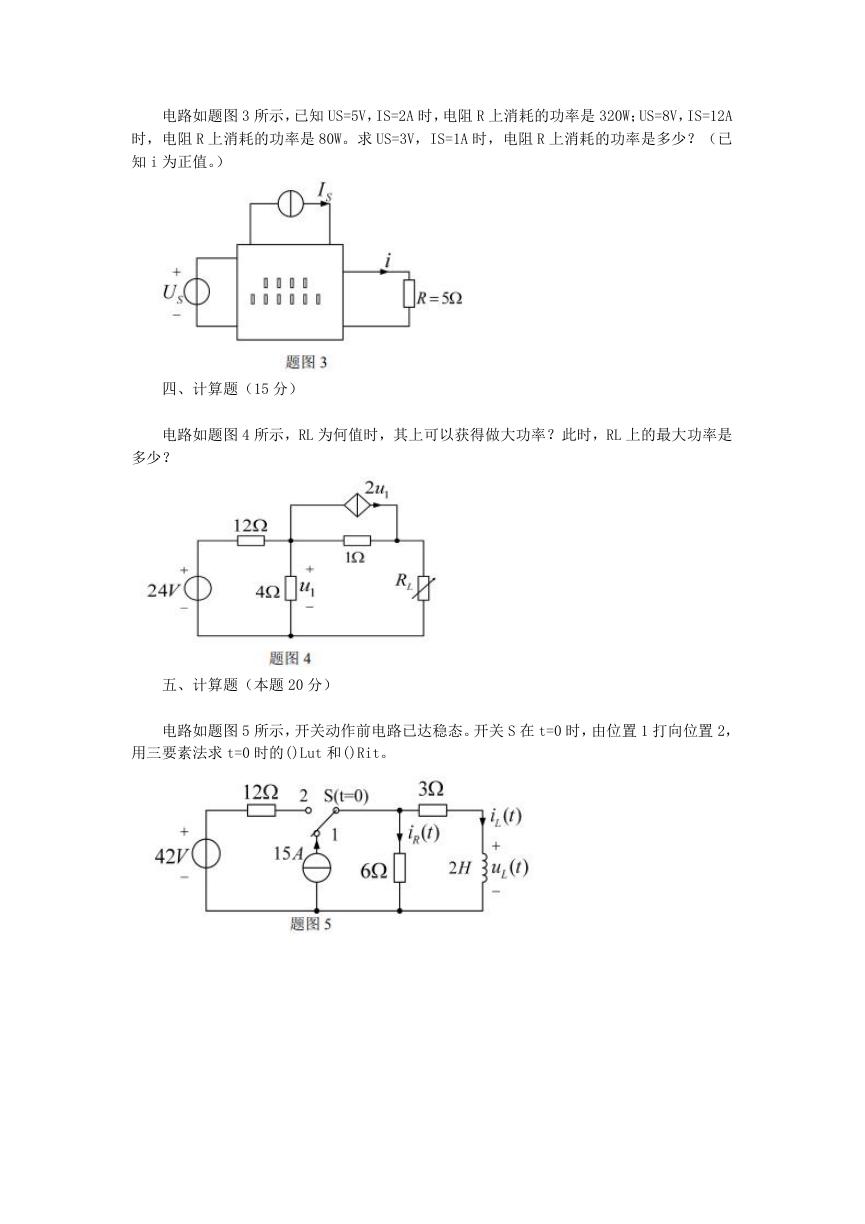

电路如题图 3 所示，已知 US=5V，IS=2A 时，电阻 R 上消耗的功率是 320W；US=8V，IS=12A 时，电阻 R 上消耗的功率是 80W。求 US=3V，IS=1A 时，电阻 R 上消耗的功率是多少？（已知 i 为正值。）四、计算题（15 分）电路如题图 4 所示，RL 为何值时，其上可以获得做大功率？此时，RL 上的最大功率是多少？五、计算题（本题 20 分）电路如题图 5 所示，开关动作前电路已达稳态。开关 S 在 t=0 时，由位置 1 打向位置 2，用三要素法求 t=0 时的()Lut 和()Rit。

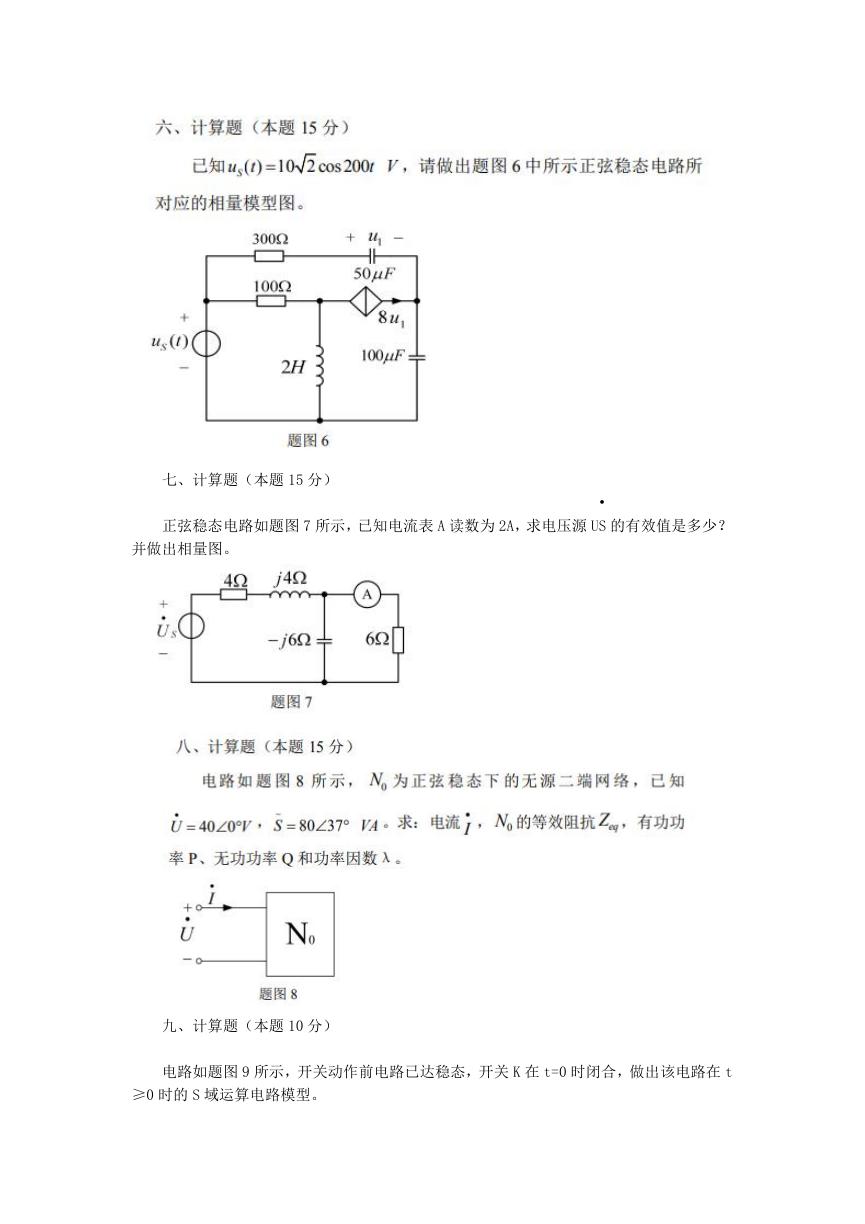

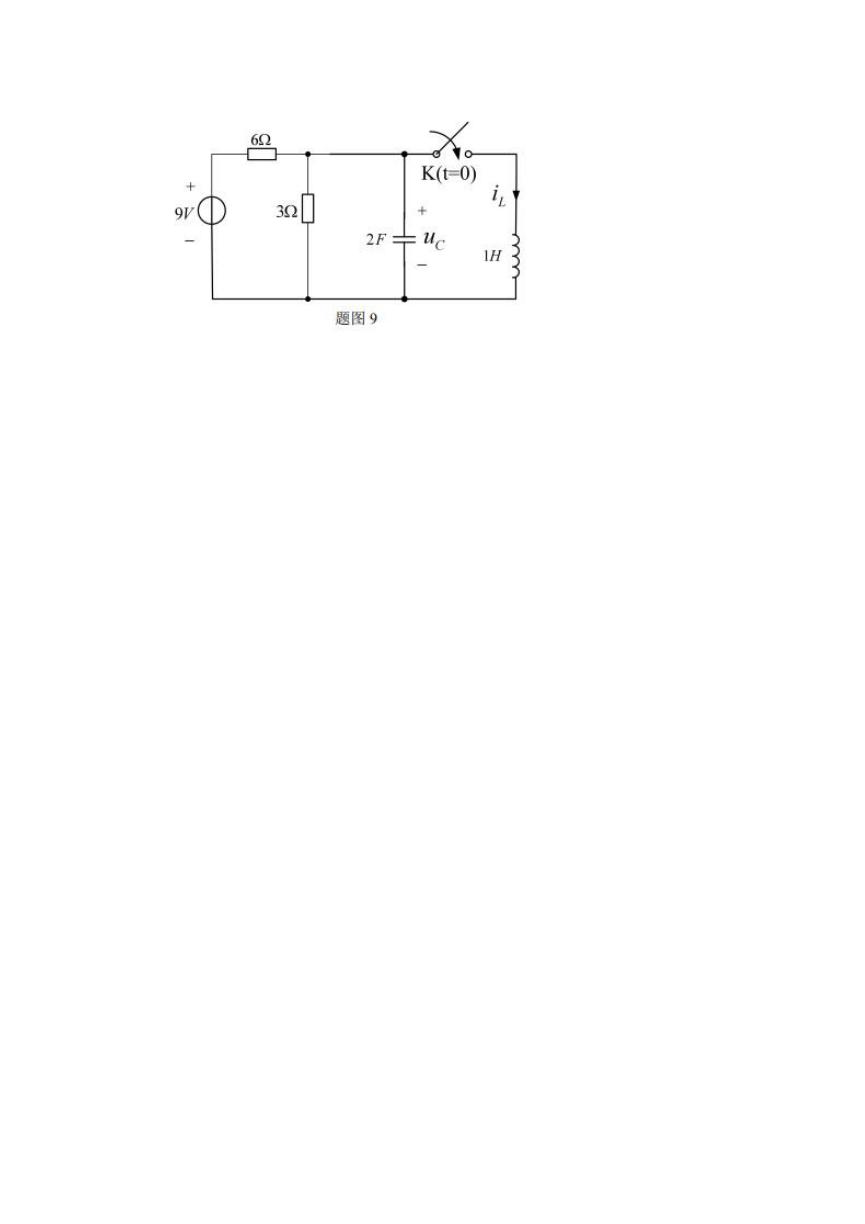

七、计算题（本题 15 分）正弦稳态电路如题图 7 所示，已知电流表 A 读数为 2A，求电压源 US 的有效值是多少？并做出相量图。 • 九、计算题（本题 10 分）电路如题图 9 所示，开关动作前电路已达稳态，开关 K 在 t=0 时闭合，做出该电路在 t ≥0 时的 S 域运算电路模型。
